EVlink Wallbox EVH2S7P02K - Borne de recharge électrique SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Borne de recharge électrique
Marque	Schneider
Modèle	EVlink Wallbox EVH2S7P02K
Utilisation	Intérieur et extérieur (classe 1)
Alimentation	230 V / 32 A, 7,2 kW
Type de câble	Câble de charge intégré (Type 2)
Verrouillage	Par clé (borne et câble)
Bouton arrêt/redémarrage	Oui, avec voyant d'état intégré
Charge différée	Oui (par la borne ou par le véhicule)
Mode limitation de puissance	Oui
Mode départ différé	Oui
Nettoyage	Chiffon doux et sec, sans détergent ni jet sous pression
Sécurité	Protection contre choc électrique, arrêt d'urgence, verrouillage
Classe de protection	Classe I
Indice de protection (IP)	IP54 (estimation)
Température de fonctionnement	-25°C à 50°C (estimation)
Poids	Environ 2,5 kg
Dimensions (L x H x P)	Environ 30 x 20 x 10 cm
Installation	Par installateur qualifié
Réparabilité	Contacter un installateur professionnel

FOIRE AUX QUESTIONS - EVlink Wallbox EVH2S7P02K SCHNEIDER

Comment démarrer la charge ?

Assurez-vous que la borne est déverrouillée (si verrouillée, utilisez la clé). Branchez le câble côté véhicule puis côté borne. La charge démarre automatiquement. Vous pouvez également utiliser le bouton arrêt/redémarrage pour lancer la charge.

Comment arrêter la charge en cours ?

Appuyez sur le bouton arrêt/redémarrage. Attendez que la charge soit interrompue, puis débranchez le câble côté véhicule et côté borne. Ne débranchez jamais sans avoir arrêté la charge.

Que faire si le voyant d'état est éteint ?

Vérifiez la position du disjoncteur dans votre tableau électrique. Si le disjoncteur est enclenché, contactez votre installateur. La borne peut être hors tension.

Puis-je utiliser la borne à l'extérieur ?

Oui, la borne est conçue pour une utilisation en intérieur et en extérieur. Elle est de classe 1 et peut être installée dans des zones d'accès limité ou non.

Comment nettoyer la borne de charge ?

Utilisez un chiffon doux et sec. N'utilisez jamais de tampon abrasif, de détergent ni de jet sous pression. Ne lavez pas la borne pendant la charge.

Que faire si le câble de charge est endommagé ?

N'utilisez pas l'appareil. Ne tentez pas de réparer le câble vous-même. Contactez votre installateur pour un remplacement.

Puis-je programmer une charge différée ?

Oui, la borne supporte la charge différée, soit configurée directement sur la borne, soit par le véhicule. Consultez la notice pour les réglages précis.

Comment verrouiller la borne ?

Utilisez la clé fournie pour verrouiller la borne et le câble. En position verrouillée, il est impossible de démarrer ou arrêter une charge, ou de connecter/déconnecter le câble côté borne.

Que faire en cas de problème de charge ?

Vérifiez le voyant d'état. Si la borne ne s'allume pas, contrôlez le disjoncteur. Si le problème persiste, contactez votre installateur. Ne tentez pas d'ouvrir le capot.

Puis-je réparer moi-même la borne ?

Non, n'ouvrez jamais le capot et ne tentez aucune réparation. Seul un installateur qualifié est autorisé à intervenir. Toute modification peut entraîner des risques d'électrocution.

MODE D'EMPLOI EVlink Wallbox EVH2S7P02K SCHNEIDER

A Verrouillage par clé de la borne de charge et du cable
B Bouton de déverrouillage du cable
Bouton arrêt/redémarrage et voyant d'etat

de

Note: Produits de classe 1 utilisables aussi bien en intérieur qu'extérieur. Le produit est également utilisable dans les zones d'accès limite ou non.

de

Borne de charge déverrouillée

Borne de charge verrouillée

Ladestation gespert

Charge différée par la borne de charge

Charge differee par le vehicule

Si la borne de charge est verrouillée, les actions manuelles suivantes sont impossibles :

• Le démarrage d'une charge.
  L'arrêt d'une charge en cours.
• La connexion ou la déconnexion du cable cote borne de charge.

de

• N'utilisez pas cet apparéil s'il semble endommagé ou si le cable de charge semble endommagé.
• Ne tentez pas de toucher les contacts des connecteurs du cable, du socle de prise, ni d'y introduire des objets.
• Ne branchez jamais le cable de charge sur une prise multiple ou un prolongateur.
• Ne modifiez pas l'installation de cet apparéil.
• Ne lavez pas le vehicule électrique en cours de charge.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

• Ne chargez pas le vehicule en cas de presence d'eau, de signes de corrosion ou d' éléments étrangers dans le connecteur du cable de charge ou dans le socle de prise.
• Ne demontez pas et ne modifiez pas le cable de charge.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

BRANDGEFAHR

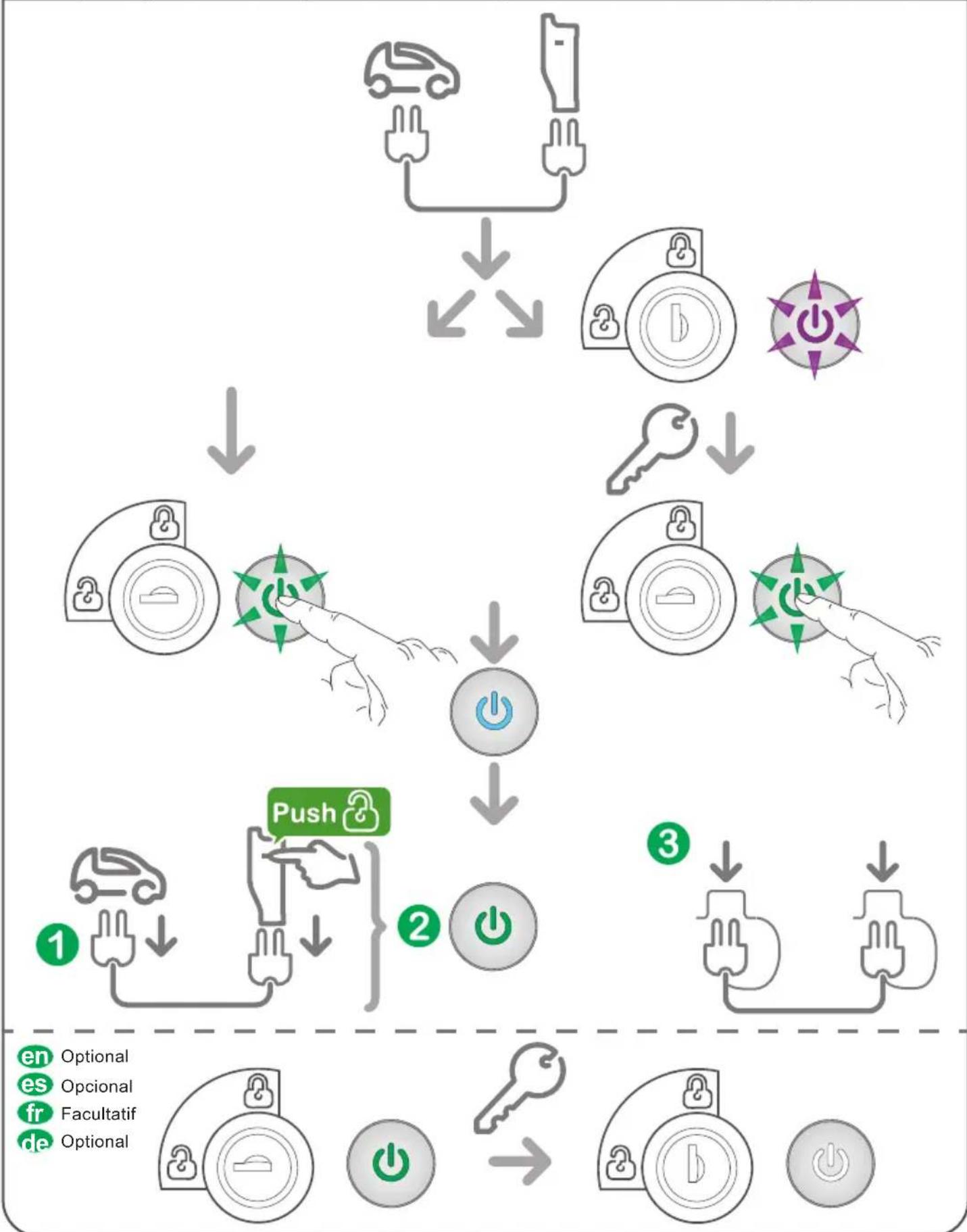

Démarrage charge : charge différée par la borne de charge /

• Debranchez le cable (cote vehicule et cote borne de charge).
• Fermez le volet du socle de la prise de la borne de charge, jusqu'au verrouillage.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

• Ne tentez pas de débrancher le connecteur sans interrompreeAAPARAVANTLA CHARGE.
• Placez le capuchon de protection sur les deux connecteurs du cable.
• Ne laïsez pas le cable au sol.

Le non-respect de ces instructions peut provoquer des dommages matériels.

GEFAHR VON KABELSCHÄDEN

4.2 Stop charge / Detener cargo / Arrêt de la charge / Anhalten des Ladevorgangs

5

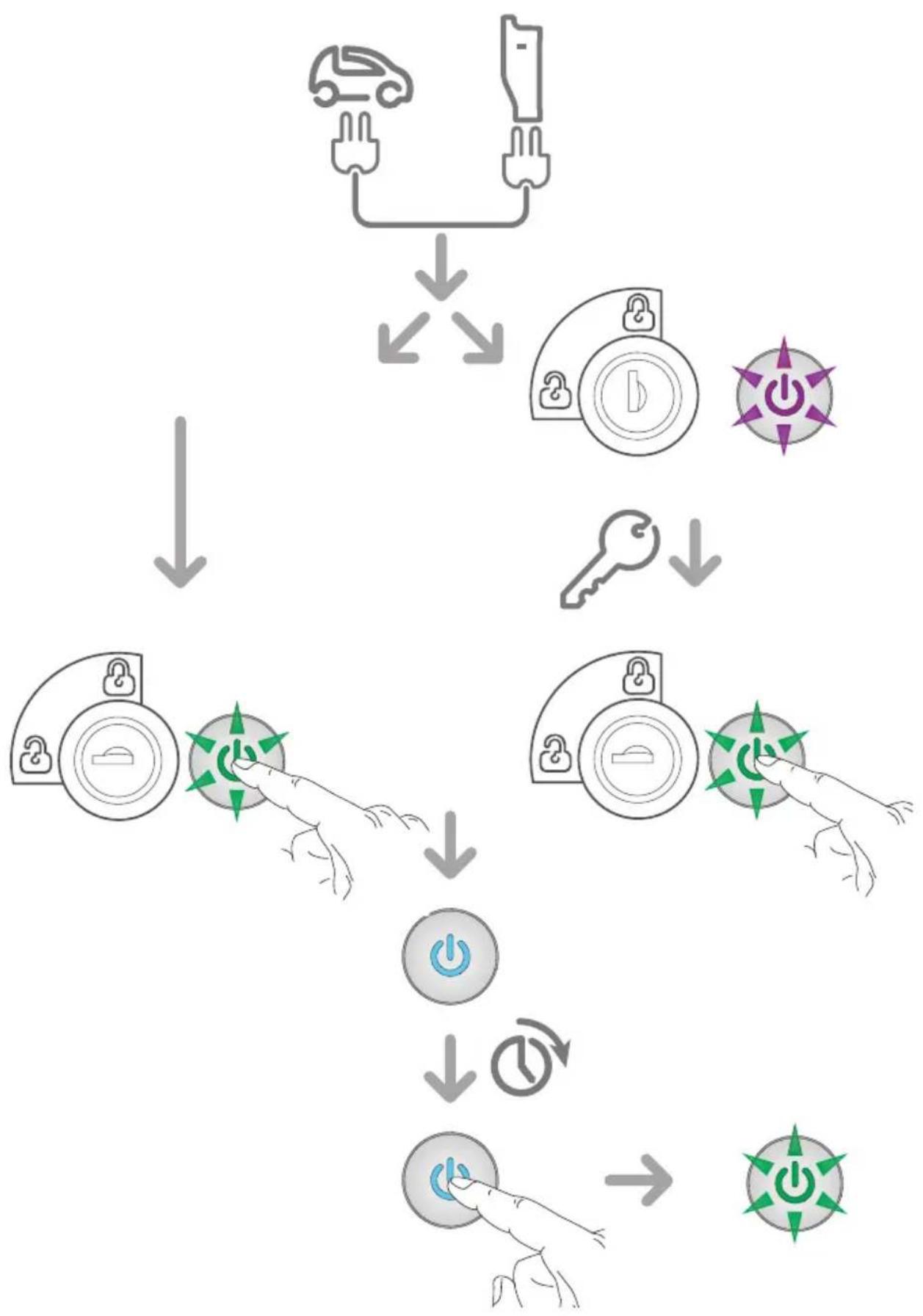

Stop and resume charge / Detener y reanudar cargo / Arrêt et reprise de la charge / Anhalten und Fortsetzen des Ladevorgangs

La borne de charge est configurée en mode limitation de puissance.

La borne de charge est configurée en mode départ différé.

• Ne tentez pas d'ouvrir le capot de la borne de charge.
• Ne tentez pas de réparer le cable de charge.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

La borne n'est pas allumée.

Action à réaliser

Vérifier la position du disjoncteur et contacter votre installerateur.

de

Status-LED Herkunft

• Ne lavez pas la borne de charge ni le vehicule électrique pendant la charge.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

PELIGRO DE DESCARGA ELECTRICA, EXPLOSION O ARCO ELECTRICO

N'aspergez pas cet apparéil avec un jet sous pression.
N'utilisez jamais de tampon abrasif ni de détergents.

Le non-respect de ces instructions peut provoquer des dommages matériels.

Nettoyage de la borne de charge

Il est recommandé de nettoyer la borne de charge avec un chiffon doux et sec.
