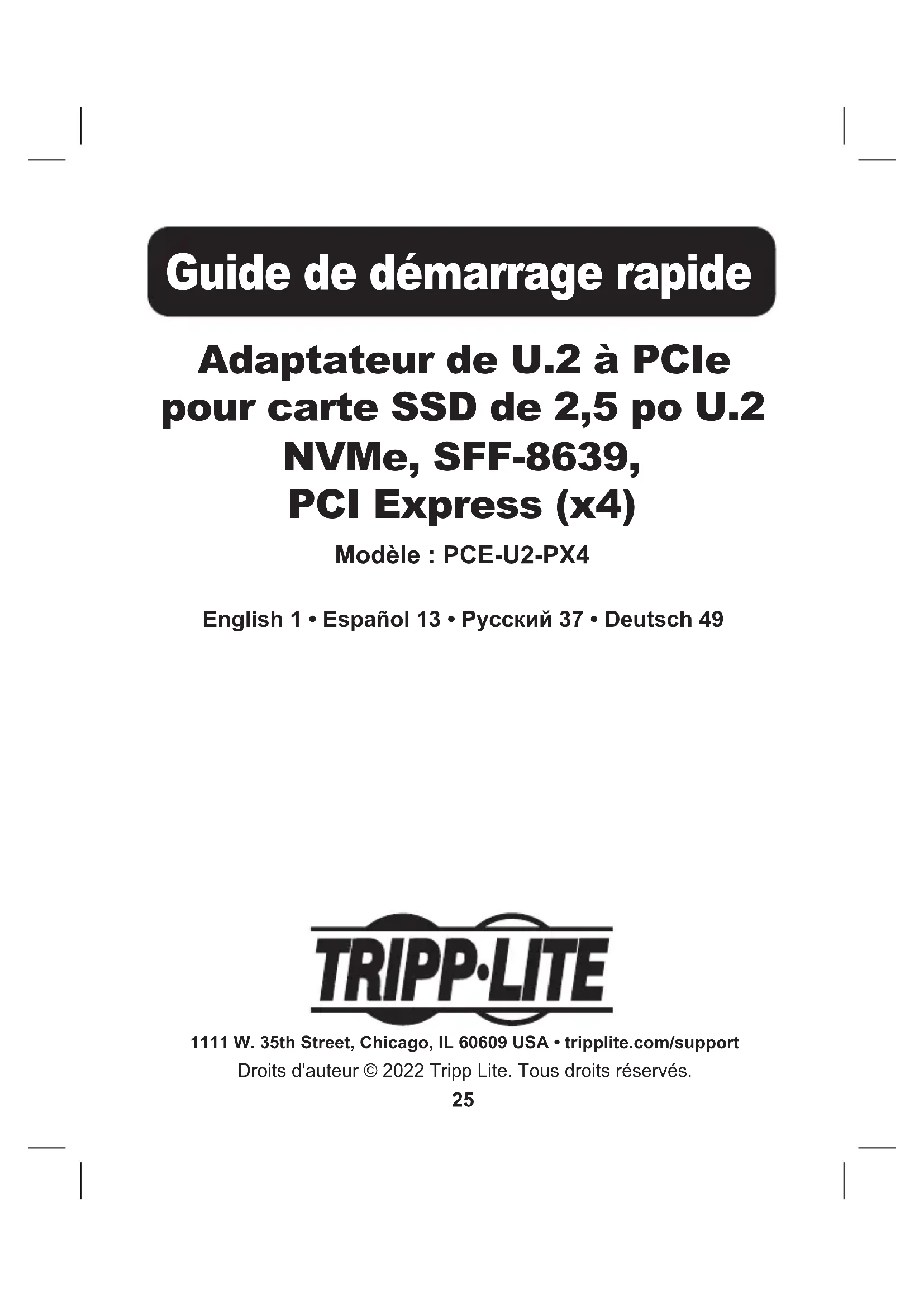

MODE D'EMPLOI PCEU2PX4 Tripp Lite

Adaptateur de u.2 à pcie pour carte SSD de 2,5 po u.2 nvme, sff-8639, PCI express (X4)

Modèle : PCE-U2-PX4

TRIPP·LITE

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Caractéristiques

• Améliore la vitesse d'un PC et augmente le stockage interne en ajoutant un SSD U.2 PCIe
• Prend en charge U.2 SSD et SATA I/II/III SSD/HDD de 6,35 cm (2,5 po)
• Compatible avec l'adaptateur P970-U2M2 de Tripp Lite (vendu séparément) de U.2 à NVMe/SATA M.2 pour l'installation d'un module M.2
• Les vitesses PCIe U.2 SSD fournissent un accès ultra rapide aux données à un ordinateur.
• Compatible avec des cartes-mères PCIe 3.0; rétrocompatible avec PCIe 2.0 et PCIe 1.0
• Prêt à l'emploi; aucun logiciel ou lecteur requis • Aucune alimentation externe requise

Contenu de l'emballage

• Adaptateur de PCE-U2-PX4 U.2 à PCIe • (x2) Vis de support
• (x4) Vis SSD
• Tournevis • Câble SATA à 7 broches • Guide de démarrage rapide

Matériel en option

- Adaptateur SSD de P970-U2M2 M.2 à U.2 PCIe NVMe (vendu séparément)

Remarques :

• Les instructions suivantes s'appliquent au PCE-U2-PX4 lorsqu'il est utilisé avec un SSD ou un HDD NVMe de 6,35 cm (2 po) U.2 (PCIe à 4 voies). Le PCE-U2-PX4 peut être combiné à un adaptateur de U.2 à NVMe/SATA M.2, comme le P970-U2M2 de Tripp Lite (vendu séparément) pour ajouter la prise en charge des modules M.2.
• Les cartes PCI Express sont des dispositifs sensibles à l'électricité statique qui exigent une manutention adéquate. Un bracelet antistatique ESD (comme le P999-000 de Tripp Lite) ou un dispositif semblable devrait toujours être utilisé lors de la manutention.
• Manipuler la carte avec soin lors de l'installation. La maintenir par les bords et non par les connecteurs de l'interface PCIe.
• Au moment de débrancher le lecteur, s'assurer de suivre les étapes de déconnexion appropriées pour le système d'exploitation pour un débranchement sans risque. Retirer le lecteur avant une déconnexion appropriée pourrait entraîner la perte ou la corruption des données stockées sur le lecteur.
• Si le lecteur n'a pas encore été formaté, il doit d'abord être formaté en utilisant l'utilitaire Disk Management de l'ordinateur pour copier les fichiers et y accéder.

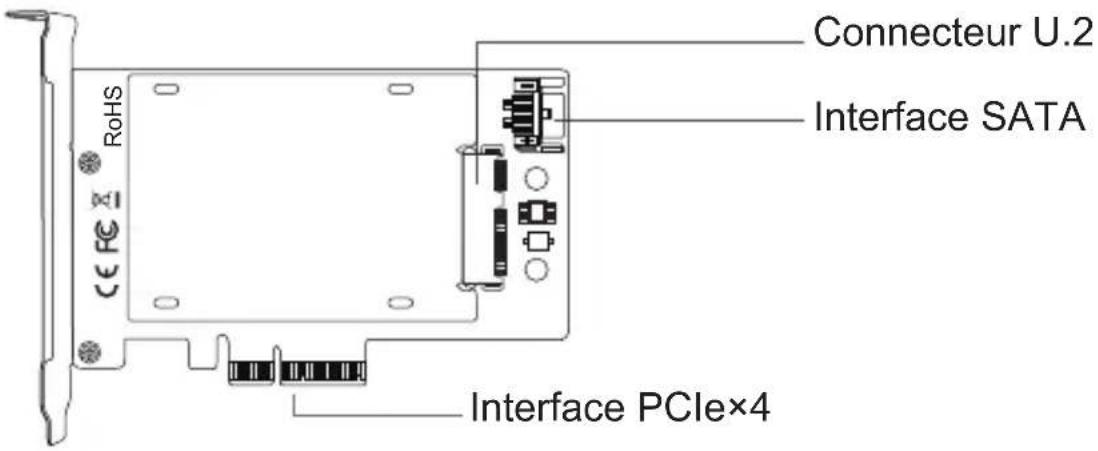

Connecteur U.2 Interface SATA RoHS CE FC X Interface PCIe×4

Installation d'un lecteur hdd/ssd

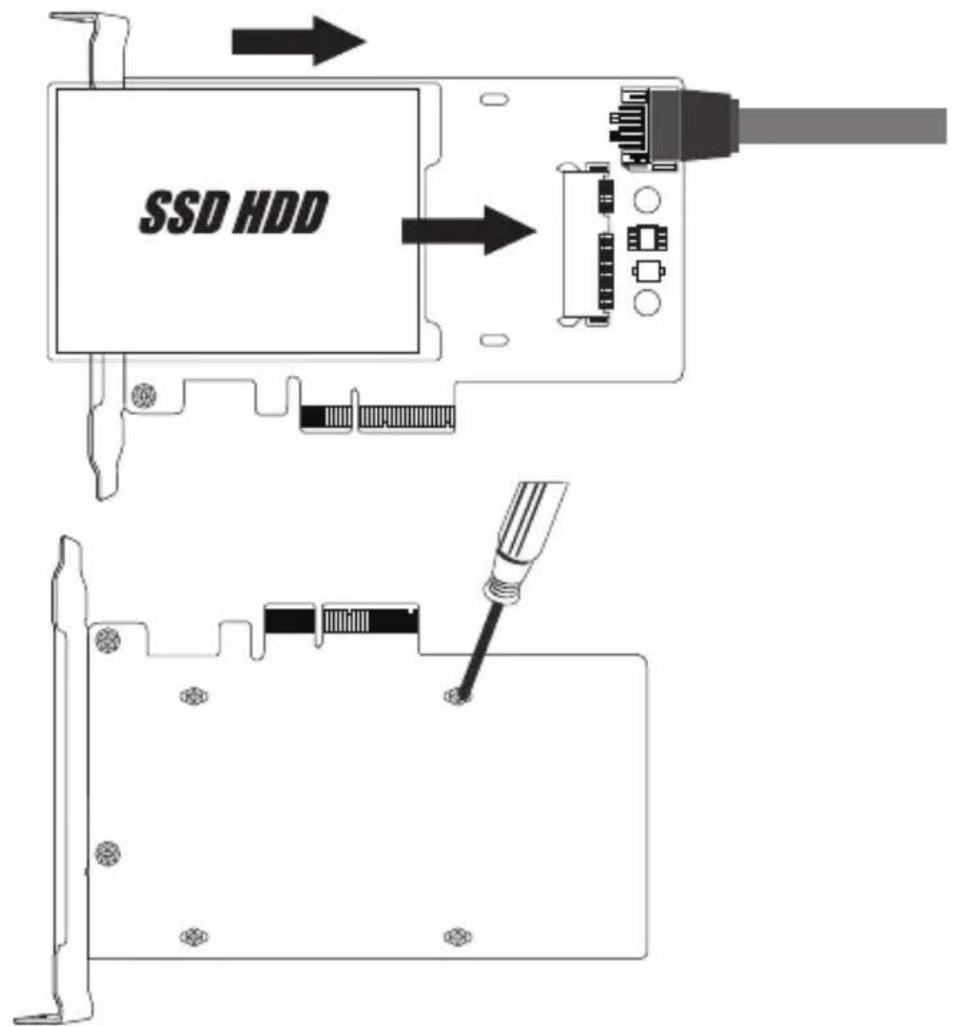

1. Insérer un lecteur HDD/SSD de 6,35 cm (2,5 po) (vendu séparément) dans l'adaptateur HDD/SSD SATA de 6,35 cm (2,5 po). Retenir le lecteur en place en utilisant les vis SSD fournies.

Remarque : Le connecteur sur le SSD U.2 est verrouillé ; le lecteur ne s'insère donc que d'une seule façon.

SSD HDD

Installation

1. Mettre hors tension l'ordinateur sur lequel la carte PCIe est installée. Débrancher son cordon d'alimentation et débrancher tout l'équipement périphérique (moniteur, clavier, souris, etc.).
2. Retirer le couvercle du PC pour trouver la carte mère et les fentes PCI Express disponibles.
3. Trouver une fente PCI Express disponible (si nécessaire, retirer le support en métal de l'arrière du PC pour permettre l'insertion de la carte).
4. Raccorder délicatement le câble SATA à 7 broches de la carte PCI Express à la carte mère sur le PC.

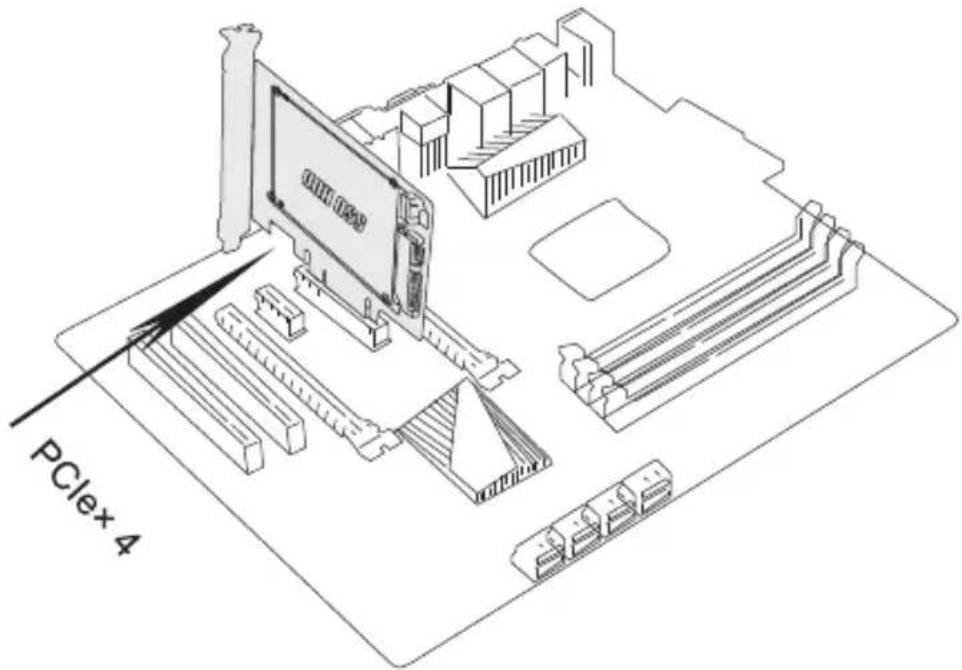

5. Raccorder l'adaptateur de carte PCI Express à la fente PCIe x4 sur la carte mère.

PClex 4

Installation

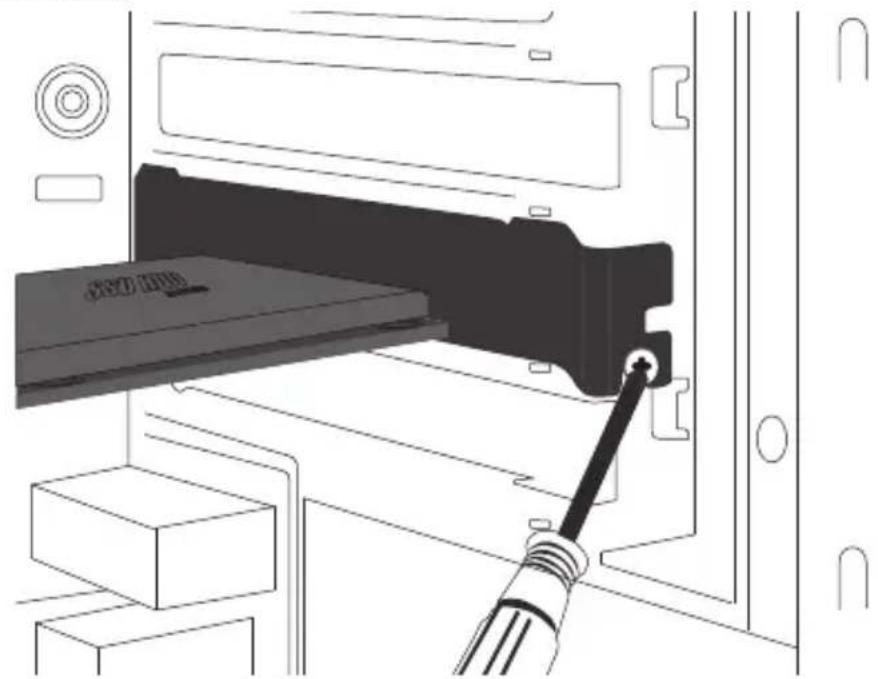

1. Fixer le support de profil complet au panneau arrière de la tour du PC, puis visser fermement pour retenir la connexion.

1. Au besoin, fixer le support en métal à l'arrière de l'ordinateur en utilisant les vis incluses.
2. Remettre le couvercle sur l'ordinateur, puis rebrancher son cordon d'alimentation et tout l'équipement périphérique.
3. L'adaptateur est maintenant prêt à être utilisé.

Installation d'un SSD m.2 m-key ou b-key nvme en utilisant un adaptateur p970-u2m2 de u.2 à pcie de tripp lite (vendu séparément)

Consulter les instructions et les schémas dans le Guide de démarrage rapide P970-U2M2 pour installer un module M.2 dans le port PCIe d'un ordinateur.

Fonctionnement

1. Après avoir remis l'ordinateur sous tension, trouver l'outil système « Computer Management » (gestion de l'ordinateur), puis se rendre au menu déroulant « Disk Management » (gestion du disque) pour trouver le nouveau disque.
2. Avant de formater le nouveau disque, s'assurer de supprimer le volume.
3. Cliquer à droite sur le disque externe à formater. Cliquer sur « New Simple Volume » (nouveau volume simple).
4. Suivre les instructions à l'écran, choisir la taille de la partition, puis cliquer sur « Next » (suivant) pour terminer.
5. Le nouveau disque dur se trouve dans la liste des emplacements des lecteurs de l'ordinateur.
6. Une fois trouvé, il est prêt à être utilisé.

Caractéristiques techniques

Connexion du lecteur U.2 $FF-8639
Connexion de la carte PCIe	PCIe X4
SSD pris en charge SATA de 6,35 cm (2,5 po) ou U.2 de 6,35 cm (2,5 po)
Plage de températures de fonctionnement	10 à 70 °C(50 à 158 °F)
Plage de températures d'entreposage	0 à 65 °C(32 à 149 °F)
Humidité relative 10 à 80 %	HR, sans condensation
Dimensions de l'appareil [L x l x H]	140 x 121 x 93 mm(5,5 x 4,76 x 3,66 po)
Certifications FCC, CE
Systèmes d'exploitation pris en charge	Windows (7, 8.1, 10, 11),Mac OS (High Sierra et versions ultérieures; les versions Mac OS antérieures ne prennent pas en charge NVMe)

Garantie limitée de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
