Produkttyp	U.2-zu-PCIe-Adapter
Marke	Tripp Lite
Modell	PCEU2PX4 (PCE-U2-PX4)
Abmessungen (L x B x H)	140 x 121 x 93 mm
Stromversorgung	Vom PCIe-Bus gespeist, keine externe Stromversorgung erforderlich
Hauptfunktionen	Fügt einen 2,5-Zoll-U.2-PCIe-NVMe- oder SATA-SSD zu einem PC hinzu, abwärtskompatibel mit PCIe 3.0/2.0/1.0, M.2-Unterstützung über optionalen Adapter P970-U2M2
Pflege und Reinigung	Vorsichtig behandeln, ein antistatisches Armband verwenden, mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheitsvorkehrungen	Computer vor der Installation ausstecken, elektrostatische Entladungen (ESD) vermeiden, Steckverbinder nicht berühren
Ersatzteile und Reparierbarkeit	1 Jahr beschränkte Garantie, keine Ersatzteile angegeben, RMA-Rücksendung
Laufwerksanschluss	U.2 SFF-8639
PCIe-Schnittstelle	PCIe x4
Unterstützte SSD-Typen	2,5-Zoll-U.2-NVMe- oder SATA-SSD, 2,5-Zoll-SATA-SSD/HDD
Unterstützte Betriebssysteme	Windows (7, 8.1, 10, 11), Mac OS High Sierra und höher
Betriebstemperatur	10 bis 70 °C
Lagertemperatur	0 bis 65 °C
Relative Luftfeuchtigkeit	10 bis 80 % nicht kondensierend
Zertifizierungen	FCC, CE, RoHS
Verpackungsinhalt	Adapterkarte, 2 Halte-Schrauben, 4 SSD-Schrauben, Schraubendreher, 7-poliges SATA-Kabel, Kurzanleitung
Garantie	1 Jahr beschränkt

Häufig gestellte Fragen - PCEU2PX4 Tripp Lite

Welche SSD-Typen werden vom PCEU2PX4 unterstützt?

Der Adapter unterstützt 2,5-Zoll-U.2-NVMe- und SATA-SSDs sowie standardmäßige 2,5-Zoll-SATA-SSDs/HDDs. Für M.2-Module ist er mit dem Adapter P970-U2M2 (separat erhältlich) kompatibel.

Wie installiere ich den Adapter in meinem Computer?

Schalten Sie den Computer aus, ziehen Sie das Netzkabel und die Peripheriegeräte ab. Entfernen Sie die Seitenabdeckung, stecken Sie die Karte in einen freien PCIe-x4-Steckplatz, schließen Sie ggf. das SATA-Kabel an das Motherboard an, befestigen Sie die Halterung am Gehäuse und bauen Sie das Gehäuse wieder zusammen.

Benötigt dieses Produkt eine externe Stromversorgung?

Nein, der Adapter wird direkt über den PCIe-Bus des Motherboards mit Strom versorgt. Kein externer Stromanschluss erforderlich.

Kann ich eine M.2-SSD mit diesem Adapter verwenden?

Ja, durch Kombination des PCEU2PX4 mit dem Adapter P970-U2M2 von Tripp Lite (separat erhältlich) können Sie ein M.2-NVMe- oder SATA-Modul installieren. Befolgen Sie die Anleitung des P970-U2M2 für die Installation.

Welche Betriebssysteme werden unterstützt?

Der Adapter ist kompatibel mit Windows 7, 8.1, 10, 11 und Mac OS High Sierra und höher. Ältere Versionen von Mac OS unterstützen NVMe nicht.

Wie formatiere ich eine neue Festplatte nach der Installation?

Öffnen Sie unter Windows 'Computerverwaltung' > 'Datenträgerverwaltung'. Löschen Sie das vorhandene Volume (falls vorhanden), erstellen Sie ein Neues einfaches Volume und folgen Sie dem Assistenten. Unter Mac verwenden Sie das Festplatten-Dienstprogramm.

Was tun, wenn mein Laufwerk nicht erkannt wird?

Überprüfen Sie, ob das Laufwerk richtig eingesetzt ist und die Karte fest im PCIe-Steckplatz sitzt. Stellen Sie sicher, dass der NVMe-Treiber vorhanden ist (Windows 10/11 enthält ihn). Überprüfen Sie im BIOS, ob der PCIe-Port aktiviert ist.

Wie lange beträgt die Garantie für diesen Adapter?

Tripp Lite bietet eine beschränkte Garantie von 1 Jahr ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Für Reklamationen kontaktieren Sie den Support, um eine RMA-Nummer zu erhalten.

Welche Sicherheitsvorkehrungen sollte ich bei der Installation treffen?

Trennen Sie den Computer vor der Installation immer vom Stromnetz. Verwenden Sie ein ESD-Antistatikarmband (empfohlen) und halten Sie die Karte an den Kanten, ohne die Steckverbinder zu berühren.

Kann ich diesen Adapter mit einer normalen SATA-SSD verwenden?

Ja, er unterstützt 2,5-Zoll-SATA-SSDs/HDDs. Setzen Sie das Laufwerk in das mitgelieferte Adaptergehäuse ein und schrauben Sie es fest, dann schließen Sie das mitgelieferte SATA-Kabel an das Motherboard an.

BEDIENUNGSANLEITUNG PCEU2PX4 Tripp Lite

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Ausstattung

• Erhöhen Sie die Geschwindigkeit Ihres PCs und vergrößern Sie den internen Speicher durch Hinzufügen eines U.2 PCIe SSD
• Unterstützt U.2 SSD und 2,5 Zoll SATA I/II/III SSD/HDD
• Kompatibel mit dem P970-U2M2 (separat erhältlich) U.2-zu-NVMe/SATA M.2-Adapter von Tripp Lite zur Installation eines M.2-Moduls
• PCIe U.2 SSD-Geschwindigkeiten bieten ultraschnellen Datenzugriff auf Ihren Computer
• Kompatibel mit PCIe 3.0 Motherboards; abwärtskompatibel mit PCIe 2.0 und PCIe 1.0
• Plug-and-Play, keine Software oder Treiber erforderlich
• Keine externe Stromversorgung erforderlich

Lieferumfang

• PCE-U2-PX4 U.2-zu-PCIe-Adapter
• (x2) Halterungsschrauben
• (x4) SSD-Schrauben
- Schraubenzieher
• 7-poliges SATA-Kabel
- Kurzanleitung

Optionale Hardware

- P970-U2M2 M.2-zu-U.2 PCIe NVMe SSD-Adapter (separat erhältlich)

Installation

Hinweise:

• Die folgenden Anweisungen gelten für das PCE-U2-PX4, wenn es mit einem U.2 (4-spurigen PCIe) 2,5 Zoll NVMe SSD oder HDD verwendet wird. Das PCE-U2-PX4 kann mit einem U.2-zu-NVMe/SATA M.2-Adapter, z. B. dem P970-U2M2 von Tripp Lite (separat erhältlich) kombiniert werden, um M.2-Module zu unterstützen.
• PCI Express-Karten sind statisch empfindliche Geräte, die eine ordnungsgemäße Handhabung erfordern. Bei der Handhabung sollte immer ein ESD-Antistatikarmband (z. B. das P999-000 von Tripp Lite) oder ein ähnliches Gerät verwendet werden.
• Gehen Sie bei der Installation vorsichtig mit der Karte um. Halten Sie die Karte an den Kanten und nicht an den PCIe-Schnittstellenanschlüssen.
• Wenn Sie das Laufwerk abkoppeln, führen Sie die richtigen Schritte Ihres Betriebssystems aus, um es sicher zu entfernen. Das Entfernen des Laufwerks vor der ordnungsgemäßen Abkopplung kann dazu führen, dass auf dem Laufwerk gespeicherte Daten verlorengehen oder beschädigt werden.
• Wenn das Laufwerk nicht formatiert wurde, müssen Sie es zunächst mit dem Datenträger-Verwaltungsprogramm Ihres Computers formatieren, um Dateien zu kopieren und auf diese zuzugreifen.

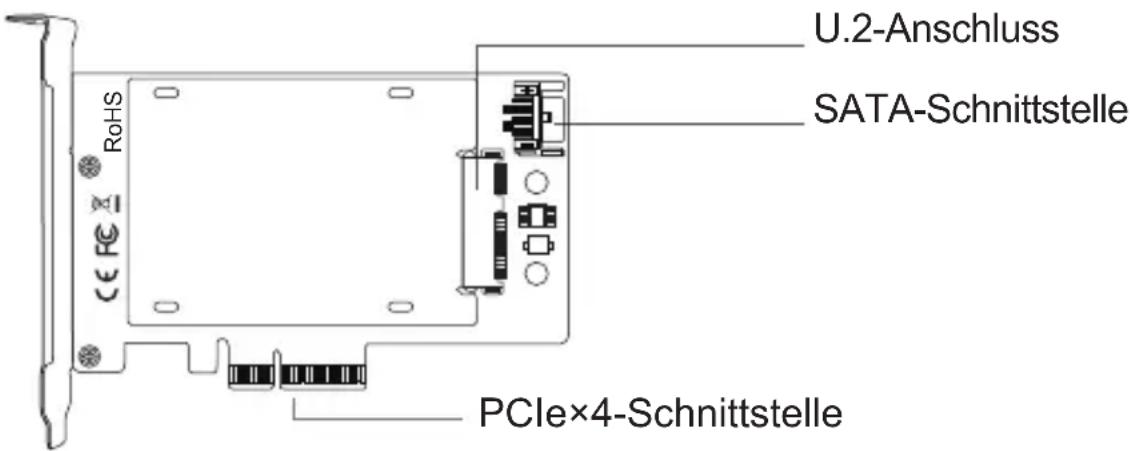

U.2-Anschluss SATA-Schnittstelle PCIe×4-Schnittstelle RoHS

Installation

Installieren eines HDD/SSD-Laufwerks

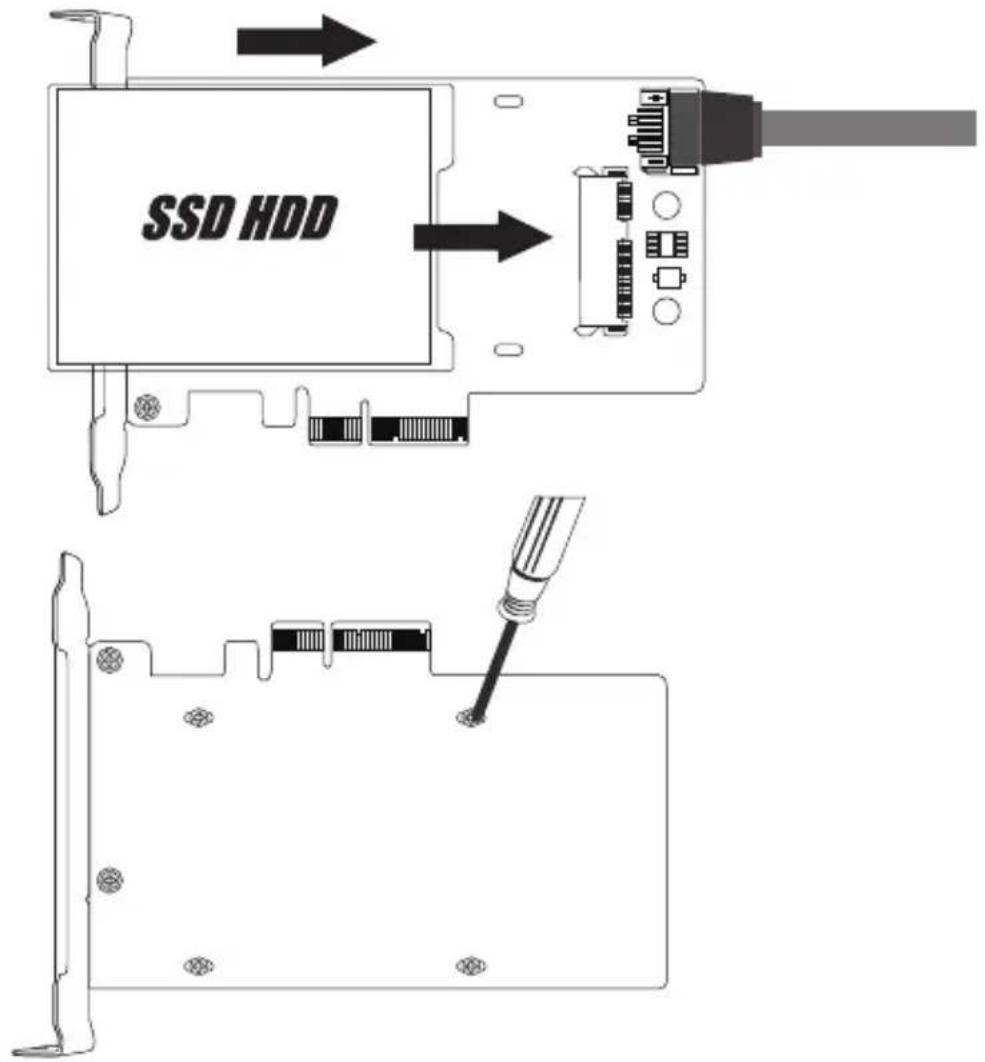

1. Stecken Sie ein 2,5 Zoll HDD/SSD-Laufwerk (separat erhältlich) in den 2,5 Zoll SATA HDD/SSD-Adapter. Befestigen Sie das Laufwerk mit den im Lieferumfang enthaltenen SSD-Schrauben.

Hinweis: Der Anschluss am U.2 SSD ist formschlüssig, sodass das Laufwerk nur in eine Richtung passt.

SSD HDD

Installation

1. Schalten Sie den Computer aus, auf dem Sie die PCIe-Karte installieren. Stecken Sie das Stromkabel aus und trennen Sie alle Peripheriegeräte (Monitor, Tastatur, Maus usw.).
2. Entfernen Sie die Abdeckung von Ihrem PC, um das Motherboard und die verfügbaren PCI Express-Steckplätze offenzulegen.
3. Suchen Sie einen verfügbaren PCI Express-Steckplatz (entfernen Sie gegebenenfalls die Metallhalterung von der Rückseite des PCs, um das Einsetzen der Karte zu ermöglichen).
4. Schließen Sie das 7-polige SATA-Kabel von der PCI Express-Karte vorsichtig an das Motherboard Ihres PCs an.

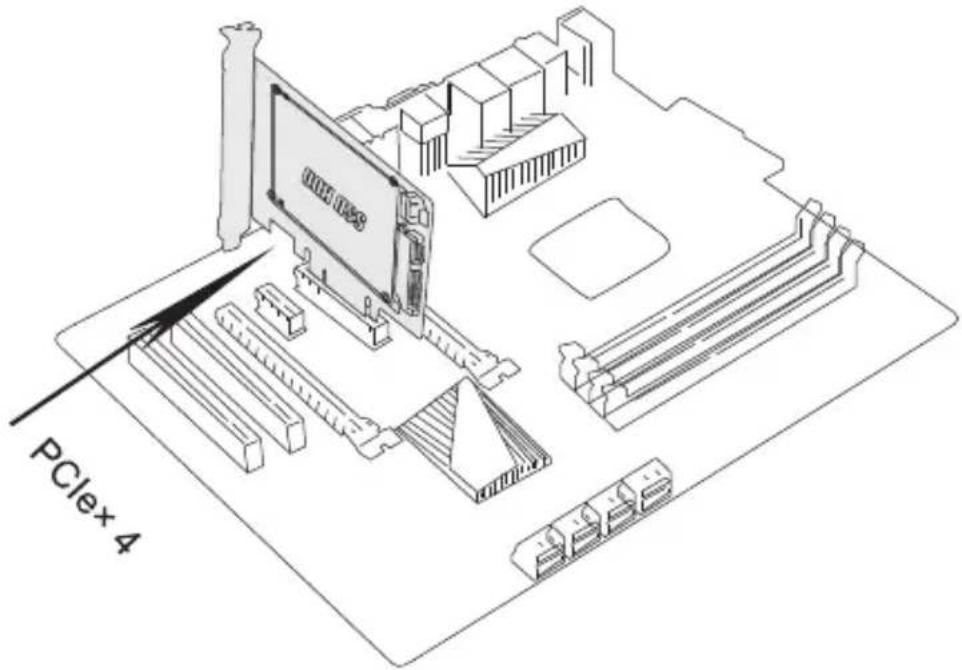

5. Schließen Sie den PCI Express-Kartenadapter an den PCIe x4-Steckplatz auf dem Motherboard an.

PClex 4

Installation

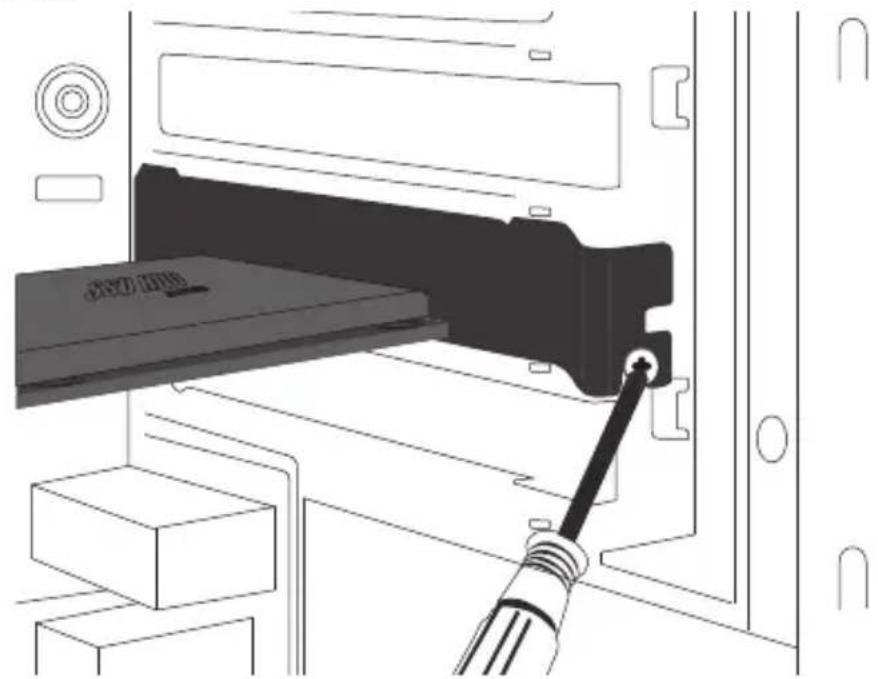

1. Befestigen Sie die Vollprofil-Halterung an der Rückseite des PCs und schrauben Sie diese fest, um die Verbindung zu sichern.

1. Falls erforderlich, befestigen Sie die Metallhalterung mit den im Lieferumfang enthaltenen Schrauben an der Rückseite des Computers.

2. Bringen Sie die Abdeckung wieder am Computer an und stecken Sie die Stromkabel und die Peripheriegeräte wieder ein.

3. Ihr Adapter ist jetzt einsatzbereit.

Installation

Installieren eines M.2 M-Key oder B-Key NVMe SSD mit einem P970-U2M2 U.2-zu-PCIe-Adapter von Tripp Lite (separat erhältlich)

Lesen Sie die Anweisungen und Diagramme in der P970-U2M2-Kurzanleitung, um ein M.2-Modul im PCIe-Anschluss eines Computers zu installieren.

Betrieb

1. Nachdem Sie den Computer wieder eingeschaltet haben, öffnen Sie das Systemtool „Computerverwaltung“ und gehen Sie zum Dropdown-Menü „Datenträgerverwaltung“, um den neuen Datenträger auszuwählen.
2. Bevor Sie den neuen Datenträger formatieren, stellen Sie sicher, dass das Laufwerk gelöscht wird.
3. Klicken Sie mit der rechten Maustaste auf den externen Datenträger, den Sie formatieren möchten. Klicken Sie auf „Neues einfaches Laufwerk“.
4. Folgen Sie den Anweisungen auf dem Bildschirm, wählen Sie die Partitionsgröße aus und klicken Sie zum Beenden auf „Weiter“.
5. Die neue Festplatte befindet sich in der Liste der Laufwerkpfade auf Ihrem Computer.
6. Sobald sie gefunden wurde, ist sie einsatzbereit.

Technische Daten

Laufwerkverbindung U.2 SFF-8639
PCIe-Kartenanschluss PCIe X4
Unterstütztes SSD 2,5 Zoll	SATA oder 2,5 Zoll U.2
Betriebstemperaturbereich	10 °C bis 70 °C
Lagertemperaturbereich 0 °C	bis 65 °C
Relative Feuchtigkeit 10 %	bis 80 % rF, nicht kondensierend
Abmessungen der Einheit [L x B x H]	140 x 121 x 93 mm(5,5 x 4,76 x 3,66 Zoll)
Zertifizierungen FCC, CE
Unterstützte Betriebssysteme	Windows (7, 8.1, 10, 11),MacOS (High Sierra und höher; ältere MacOS-Versionen unterstützen NVMe nicht)

Garantie

1 JAHR EINGESCHRÄNKTE GARANTIE

Tripp Lite garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von Tripp Lite im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von Tripp Lite oder einem autorisierten Tripp-Lite-Servicezentrum erhalten. Die Produkte müssen an Tripp Lite oder an ein autorisiertes Tripp-Lite-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet Tripp Lite nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
