PCEU2PX4 - Tarjeta de expansión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador U.2 a PCIe
Marca	Tripp Lite
Modelo	PCEU2PX4 (PCE-U2-PX4)
Dimensiones (L x A x H)	140 x 121 x 93 mm
Alimentación	Alimentado por el bus PCIe, no requiere alimentación externa
Funciones principales	Agrega un SSD U.2 PCIe NVMe o SATA de 2,5" a un PC, retrocompatible PCIe 3.0/2.0/1.0, soporta M.2 mediante adaptador opcional P970-U2M2
Mantenimiento y limpieza	Manipular con cuidado, usar una pulsera antiestática, limpiar con un paño seco y no abrasivo
Precauciones de seguridad	Desconectar el ordenador antes de la instalación, evitar descargas electrostáticas (ESD), no tocar los conectores
Piezas de repuesto y reparabilidad	Garantía limitada de 1 año, no se especifican piezas de repuesto, devolución bajo RMA
Conector de la unidad	U.2 SFF-8639
Interfaz PCIe	PCIe x4
Tipos de SSD compatibles	SSD U.2 NVMe o SATA de 2,5", SSD/HDD SATA de 2,5"
Sistemas operativos compatibles	Windows (7, 8.1, 10, 11), Mac OS High Sierra y versiones posteriores
Temperatura de funcionamiento	10 a 70 °C
Temperatura de almacenamiento	0 a 65 °C
Humedad relativa	10 a 80 % sin condensación
Certificaciones	FCC, CE, RoHS
Contenido del paquete	Tarjeta adaptadora, 2 tornillos de soporte, 4 tornillos SSD, destornillador, cable SATA de 7 pines, guía de inicio rápido
Garantía	1 año limitada

Preguntas frecuentes - PCEU2PX4 Tripp Lite

¿Qué tipos de SSD son compatibles con el PCEU2PX4?

El adaptador admite SSD U.2 NVMe y SATA de 2,5 pulgadas, así como SSD/HDD SATA estándar de 2,5 pulgadas. Para módulos M.2, es compatible con el adaptador P970-U2M2 (se vende por separado).

¿Cómo instalar el adaptador en mi ordenador?

Apague el ordenador, desconecte el cable de alimentación y los periféricos. Retire el panel lateral, inserte la tarjeta en una ranura PCIe x4 libre, conecte el cable SATA a la placa base si es necesario, fije el soporte al chasis y vuelva a montar la caja.

¿Este producto necesita alimentación externa?

No, el adaptador se alimenta directamente del bus PCIe de la placa base. No se requiere conexión de alimentación externa.

¿Puedo usar un SSD M.2 con este adaptador?

Sí, combinando el PCEU2PX4 con el adaptador P970-U2M2 de Tripp Lite (se vende por separado), puede instalar un módulo M.2 NVMe o SATA. Siga la guía del P970-U2M2 para la instalación.

¿Qué sistemas operativos son compatibles?

El adaptador es compatible con Windows 7, 8.1, 10, 11 y Mac OS High Sierra y versiones posteriores. Las versiones anteriores de Mac OS no admiten NVMe.

¿Cómo formatear un nuevo disco después de la instalación?

En Windows, abra 'Administración de equipos' > 'Administración de discos'. Elimine el volumen existente (si lo hay), cree un Nuevo volumen simple y siga el asistente. En Mac, use la Utilidad de Discos.

¿Qué hacer si mi disco no es reconocido?

Verifique que el disco esté correctamente insertado y que la tarjeta esté bien asentada en la ranura PCIe. Asegúrese de que el controlador NVMe esté presente (Windows 10/11 lo incluye). Verifique en la BIOS que el puerto PCIe esté habilitado.

¿Cuál es la duración de la garantía de este adaptador?

Tripp Lite ofrece una garantía limitada de 1 año a partir de la fecha de compra, que cubre defectos de materiales y fabricación. Para cualquier reclamo, contacte al soporte para obtener un número RMA.

¿Qué precauciones de seguridad debo tomar durante la instalación?

Desconecte siempre el ordenador antes de la instalación. Use una pulsera antiestática ESD (recomendado) y manipule la tarjeta por los bordes sin tocar los conectores.

¿Puedo usar este adaptador con un SSD SATA estándar?

Sí, admite SSD/HDD SATA de 2,5 pulgadas. Inserte la unidad en el gabinete adaptador provisto y atorníllela, luego conecte el cable SATA suministrado a la placa base.

MANUAL DE USUARIO PCEU2PX4 Tripp Lite

Guía de Inicio Rápido

Adaptador U.2 a PCIe para SSD U.2 NVMe de 2.5", SFF-8639, Tarjeta PCI Express (x4)

Modelo: PCE-U2-PX4

English 1 • Français 25 • Русский 37 • Deutsch 49

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

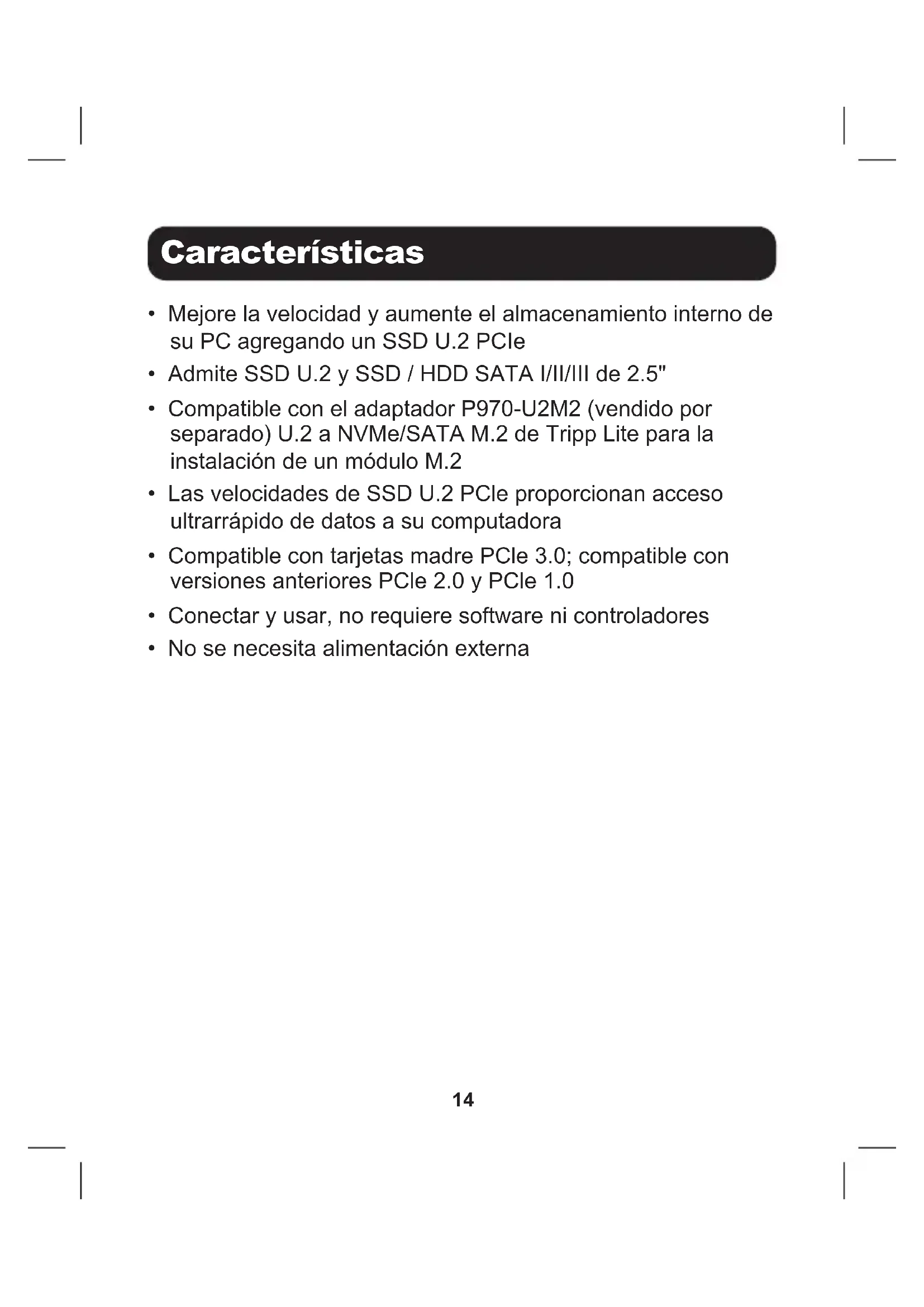

Características

• Mejore la velocidad y aumente el almacenamiento interno de su PC agregando un SSD U.2 PCIe
• Admite SSD U.2 y SSD / HDD SATA I/II/III de 2.5"
• Compatible con el adaptador P970-U2M2 (vendido por separado) U.2 a NVMe/SATA M.2 de Tripp Lite para la instalación de un módulo M.2
• Las velocidades de SSD U.2 PCIe proporcionan acceso ultrarrápido de datos a su computadora
• Compatible con tarjetas madre PCIe 3.0; compatible con versiones anteriores PCIe 2.0 y PCIe 1.0
• Conectar y usar, no requiere software ni controladores
• No se necesita alimentación externa

Contenido del Empaque

• PCE-U2-PX4 – Adaptador U.2 a PCIe
  • (x2) Tornillos para Soporte
  • (x4) Tornillos para SSD
• Desatornillador
  • Cable SATA de 7 Pines
• Guía de Inicio Rápido

Accesorios Opcionales

- P970-U2M2 – Adaptador SSD NVMe M.2 a U.2 PCIe (vendido por separado)

Instalación

Notas:

• Las siguientes instrucciones se aplican al PCE-U2-PX4 cuando se usa con un SSD U.2 (PCIe de 4 vías) o HDD NVMe de 2.5". El PCE-U2-PX4 puede combinarse con un adaptador U.2 a NVMe/SATA M.2, como el P970-U2M2 de Tripp Lite (vendido por separado) para agregar soporte para módulos M.2.
• Las tarjetas PCI Express son dispositivos sensibles a la estática que requieren un manejo adecuado. Al manejarlas debe usarse siempre una correa de muñeca antiestática ESD (como la P999-000 de Tripp Lite) o un dispositivo similar.
• Manipule la tarjeta con cuidado al instalarla. Sosténgalo por los bordes y no por los conectores de interfaz de PCIe.
• Al desconectar la unidad, siga los pasos de desconexión adecuados de su sistema operativo para retirarla con seguridad. Retirar la unidad antes de una desconexión adecuada puede resultar en pérdida o corrupción de los datos almacenados en el disco.
• Si su unidad aún no ha sido formateada, primero tendrá que formatearla con la herramienta de administración de discos de su computadora para copiar y acceder a los archivos.

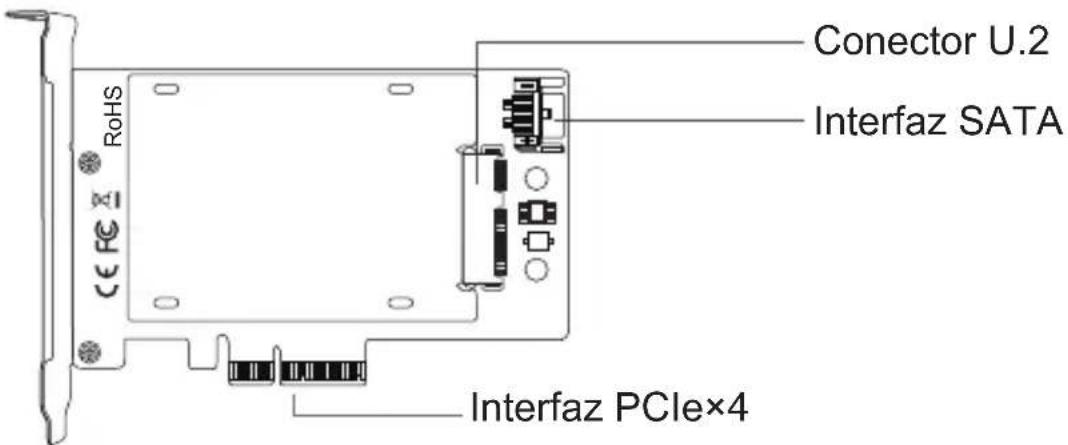

Conector U.2 Interfaz SATA RoHS CE FC X Interfaz PCIe×4

Instalación

Instalación de una Unidad HDD/SSD

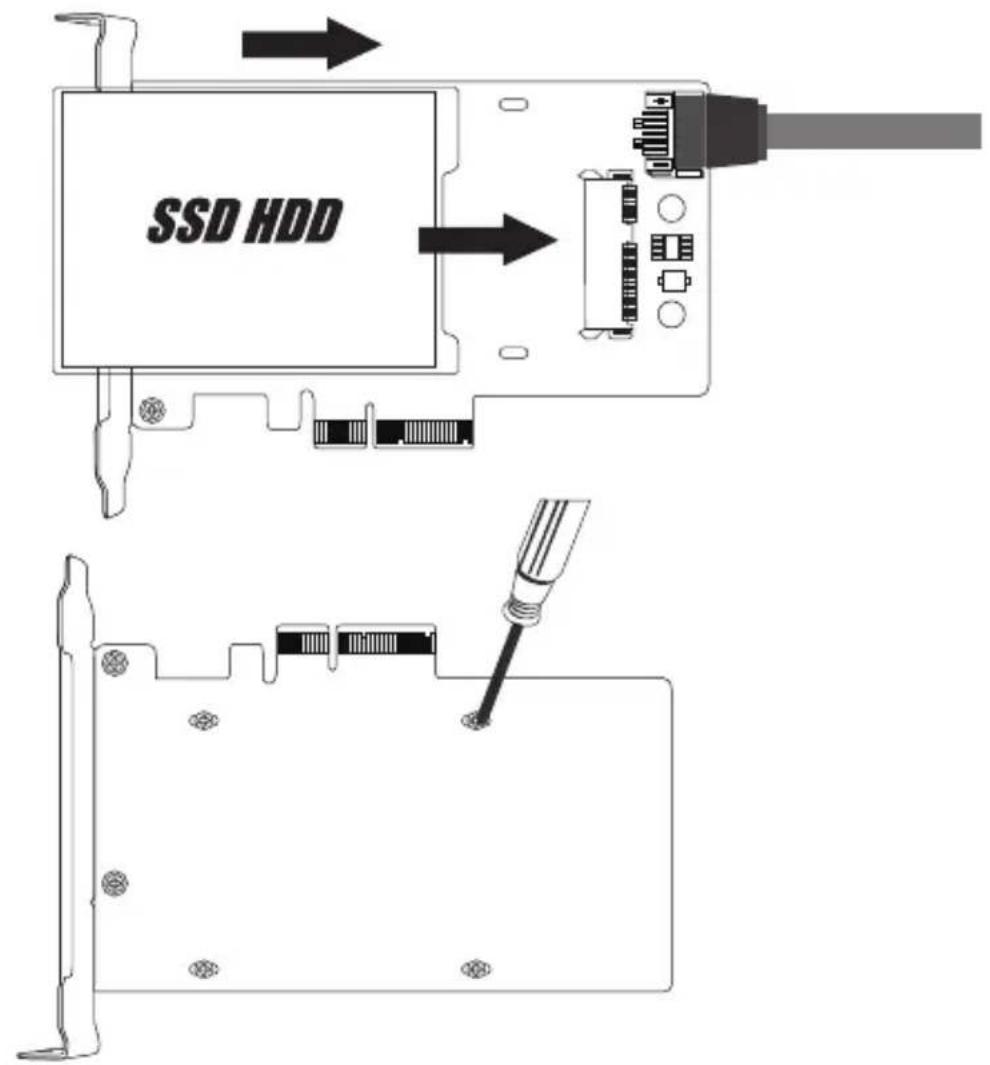

1. Inserte una unidad HDD/SSD de 2.5" (vendida por separado) en el adaptador HDD/SSD SATA de 2.5". Asegure la unidad en su lugar usando los tornillos para SSD suministrados.

Nota: El conector en el SSD U.2 está diseñado para que la unidad solo calce de una manera.

SSD HDD

Instalación

1. Apague la computadora donde va a instalar la tarjeta PCIe. Desenchufe el cable de alimentación y desconecte todos los dispositivos periféricos (monitor, teclado, mouse, etc.).
2. Retire la cubierta de su PC para localizar la tarjeta madre y las ranuras PCI Express disponibles.
3. Localice una ranura PCI Express disponible (si fuera necesario, retire el soporte metálico de la parte posterior de la PC para permitir la inserción de la tarjeta).
4. Conecte suavemente el cable SATA de 7 pines de la tarjeta PCI Express a la tarjeta madre en su PC.

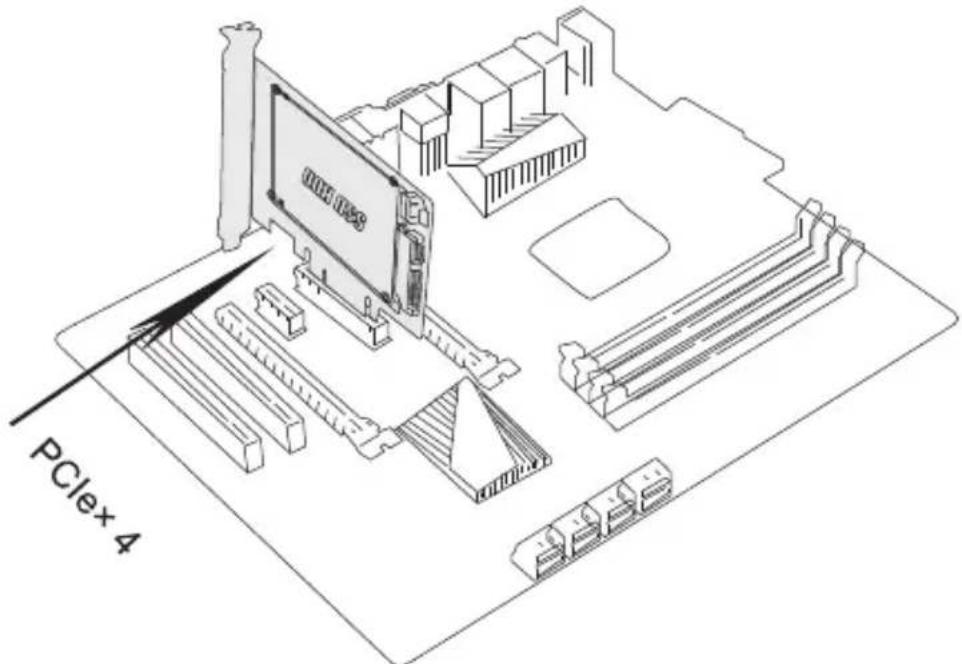

5. Conecte el Adaptador de Tarjeta PCI Express a la ranura PCIe x4 en la tarjeta madre.

PClex 4

Instalación

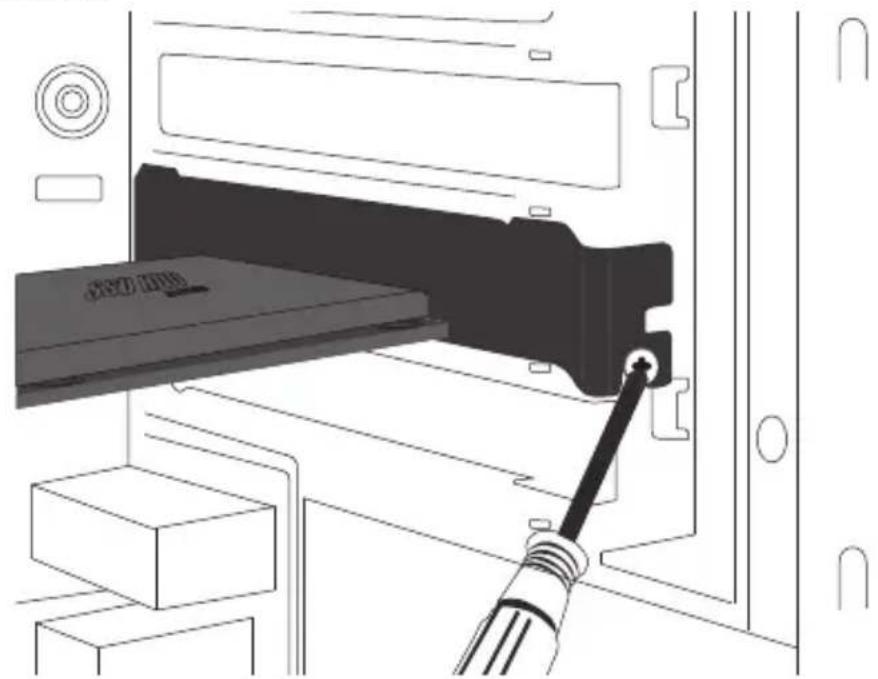

1. Fije el soporte de perfil completo al panel posterior de la torre de la PC y atornille firmemente para asegurar la conexión.

1. Si es necesario, fije el soporte metálico a la parte posterior de la computadora con los tornillos incluidos.

2. Coloque nuevamente la tapa en la computadora y vuelva a conectar sus dispositivos periféricos y cables de alimentación.

3. Su adaptador ya está listo para usarse.

Instalación

Instalación de un SSD NVMe M.2 M-Key o B-Key Usando un Adaptador U.2 a PCIe P970-U2M2 de Tripp Lite (Vendido por Separado)

Para instalar un módulo M.2 en el puerto PCIe de una computadora, consulte las instrucciones y diagramas en la Guía de Inicio Rápido P970-U2M2.

Operación

1. Después de encender nuevamente su computadora, localice la herramienta del sistema de "Administración de Equipos" y vaya al menú desplegable "Administración de Discos" para encontrar el nuevo disco.
2. Antes de formatear el nuevo disco, asegúrese de eliminar el volumen.
3. Haga clic con el botón derecho en el disco externo que desea formatear. Haga clic en "Nuevo Volumen Sencillo".
4. Siga las instrucciones en la pantalla, elija el tamaño de la partición y haga clic en "Siguiente" para finalizar.
5. El nuevo disco duro se encontrará en la lista de ubicaciones de unidades en su computadora.
6. Una vez encontrado, está listo para usarse.

Especificaciones

Conexión de la Unidad U.2	SFF-8639
Conexión de la Tarjeta PCIe	PCIe X4
Soporta SSD SATA de 2.5"	o U.2 de 2.5"
Rango de Temperatura de Operación	10 °C a 70 °C[50 °F a 158 °F]
Rango de Temperatura de Almacenamiento	0 °C a 65 °C[32 °F a 149 °F]
Humedad Relativa 10% a 8	80% HR, Sin Condensación
Dimensiones de la Unidad [L x An x Pr]	140 x 121 x 93 mm[5.5" x 4.76" x 3.66"]
Certificaciones FCC, CE
Sistemas Operativos Soportados	Windows (7, 8.1, 10, 11),Mac OS (High Sierra y superior;las versiones anteriores de Mac OS no admiten NVMe)

Garantía

GARANTÍA LIMITADA DE 1 AÑO

Tripp Lite garantiza por un (1) año desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO.

Especificamente, Tripp Lite no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
