Type de produit	Circulateur à rotor noyé pour installation de chauffage
Dimensions (L x l x h)	Environ 180 x 100 x 130 mm
Poids	Environ 1,5 kg
Alimentation	1~230 V ±10 %, 50 Hz
Consommation électrique	Variable selon réglage, max. 0,5 A
Classe de protection	IP (voir plaque signalétique)
Classe de température	TF 95
Pression de service max	6 bars (600 kPa)
Température de fluide	-10°C à +95°C
Température ambiante max	+40°C
Diamètres de raccordement	DN 15 (Rp 1/2"), DN 25 (Rp 1"), DN 30 (Rp 1 1/4")
Indice d'efficacité énergétique (IEE)	Voir plaque signalétique (≤0,20 pour les plus efficaces)
Modes de régulation	Pression différentielle variable (Δp-v) et vitesse constante (I, II, III)
Fonctions principales	Commutation électronique, régulation automatique, protection antigel
Entretien courant	Purge automatique ; nettoyer le corps avec un chiffon humide
Sécurité	Arrêt d'urgence via disjoncteur, protection contre les gouttes d'eau, sécurité enfants (âgé >8 ans)
Pièces détachées	Joints, câble de raccordement, bagues d'étanchéité (d'origine)
Réparabilité	Ne pas ouvrir le moteur ; intervention par un professionnel qualifié
Informations générales	Marque Baxi, modèle Quantum Mini, gamme de circulateurs

FOIRE AUX QUESTIONS - Quantum Mini Baxi

Comment installer la pompe Baxi Quantum Mini ?

L'installation doit être effectuée par un professionnel qualifié. Coupez l'alimentation avant toute intervention. Montez la pompe en position horizontale (voir Fig. 3), avec le sens d'écoulement correspondant aux flèches. Rincez le circuit avant montage. Utilisez des vannes d'arrêt en amont et en aval.

Quels sont les modes de régulation disponibles ?

La pompe propose deux modes : pression différentielle variable (Δp-v) qui adapte la hauteur manométrique au débit, et vitesse constante avec trois vitesses fixes (I, II, III). Vous basculez entre eux en appuyant brièvement sur la touche de commande.

Comment purger la pompe ?

La chambre du rotor se purge automatiquement après quelques minutes de fonctionnement. Si des bruits persistent, effectuez plusieurs cycles de démarrage/arrêt. Un fonctionnement à sec de courte durée n'endommage pas la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord le fusible et l'alimentation électrique. Assurez-vous que la tension correspond à la plaque signalétique. Si le problème persiste, faites appel à un électricien qualifié.

Comment régler la courbe caractéristique ?

Appuyez brièvement (1 seconde) sur la touche de commande pour faire défiler les modes et courbes. Les LED indiquent la sélection : pour le mode Δp-v, les courbes I, II, III sont disponibles ; pour la vitesse constante, trois vitesses fixes. La 6e pression revient au réglage initial.

Quelle est la pression maximale de service ?

La pression de service maximale est de 6 bars (600 kPa). Ne dépassez pas cette valeur pour éviter des dommages.

Peut-on isoler thermiquement la pompe ?

Seul le corps de pompe peut être isolé. Le moteur, le module de régulation et les ouvertures de refoulement des condensats doivent rester dégagés pour éviter la surchauffe.

Comment entretenir la pompe ?

Avant tout entretien, coupez l'alimentation et laissez refroidir la pompe. Nettoyez l'extérieur avec un chiffon humide. Ne retirez jamais le couvercle du moteur. En cas de fuite, remplacez les joints par des pièces d'origine.

La pompe est-elle adaptée aux enfants ?

L'appareil peut être utilisé par des enfants de plus de 8 ans sous surveillance. Les enfants ne doivent pas jouer avec la pompe. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Que faire en cas de bruit anormal ?

Un bruit peut indiquer une cavitation due à une pression d'entrée insuffisante. Augmentez la pression d'admission dans les limites admissibles ou réduisez la hauteur manométrique réglée. Si le bruit persiste, vérifiez que la pompe est correctement purgée.

MODE D'EMPLOI Quantum Mini Baxi

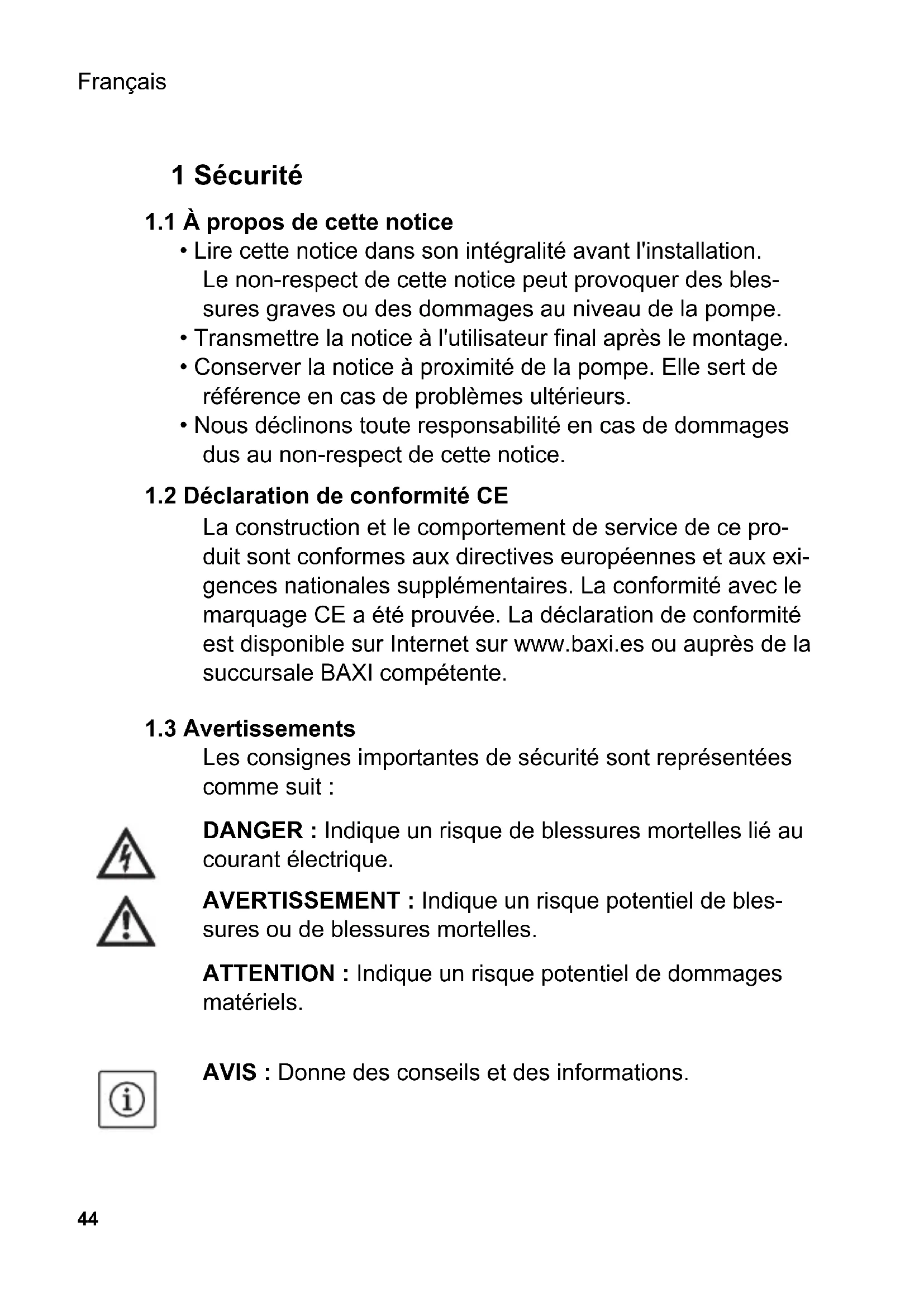

Notice de montage et de mise en service 44

1.1 À propos de cette notice

• Lire cette notice dans son intégralité avant l'installation. Le non-respect de cette notice peut provoquer des blessures graves ou des dommages au niveau de la pompe.
• Transmettre la notice à l'utilisateur final après le montage.
• Conserver la notice à proximité de la pompe. Elle sert de référence en cas de problèmes ultérieurs.
• Nous déclinons toute responsabilité en cas de dommages dus au non-respect de cette notice.

1.2 Déclaration de conformité CE

La construction et le comportement de service de ce produit sont conformes aux directives européennes et aux exigences nationales supplémentaires. La conformité avec le marquage CE a été prouvée. La déclaration de conformité est disponible sur Internet sur www.baxi.es ou auprès de la succursale BAXI compétente.

1.3 Avertissements

Les consignes importantes de sécurité sont représentées comme suit :

DANGER : Indique un risque de blessures mortelles lié au courant électrique.

AVERTISSEMENT : Indique un risque potentiel de blessures ou de blessures mortelles.

ATTENTION : Indique un risque potentiel de dommages matériels.

AVIS : Donne des conseils et des informations.

1.4 Qualification

- Le montage de la pompe doit être effectué uniquement par du personnel qualifié.

Le branchement électrique doit uniquement être effectué par un électricien qualifié.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que par des personnes aux capacités physiques, sensorielles ou mentales restreintes, ou manquant d'expérience et de connaissances, si elles sont surveillées ou si elles ont été instruites de l'utilisation sécurisée de l'appareil et qu'elles comprennent les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil.

Les opérations de nettoyage et d'entretien ne doivent pas être réalisées par des enfants sans surveillance.

1.5 Prescriptions

Respecter lors de l'installation les dernières prescriptions en vigueur :

Prescriptions de prévention des accidents

• VDE 0700/Partie 1 (EN 60335-1)

- Autres prescriptions locales (p. ex. CEI, VDE etc.)

1.6 Modification et pièces de rechange

La modification du matériel et l'utilisation de pièces détachées non agréées compromettent la sécurité du produit/du personnel et rendent caduques les explications données par le fabricant concernant la sécurité.

- La pompe ne doit pas être modifiée ni transformée d'un point de vue technique.

- Il est interdit d'ouvrir le moteur de la pompe en retirant le couvercle en plastique.

- Utiliser uniquement des pièces de rechange d'origine.

Dès réception de la pompe, déballer et contrôler toutes les pièces des accessoires. Signaler immédiatement les dommages dus au transport. Envoyer la pompe uniquement dans son emballage d'origine.

La pompe doit être protégée contre l'humidité, le gel et les dommages mécaniques et ne doit pas être exposée à des températures non comprises entre -10 °C et +50 °C.

1.8 Courant électrique

L'utilisation d'électricité peut provoquer un choc électrique. En conséquence :

- Couper le courant avant toute manipulation avec la pompe, s'assurer qu'elle est exempte de toute tension électrique, et la sécuriser contre toute remise sous tension.

- Ne pas plier ni coincer le câble électrique ou éviter qu'il ne rentre en contact avec des sources de chaleur.

- Ne jamais ouvrir le module de régulation et ne jamais retirer des éléments de commande.

- La pompe est protégée contre les gouttes d'eau selon la classe de protection IP (voir plaque signalétique). Protéger la pompe contre les projections d'eau et ne pas la plonger dans l'eau ou d'autres liquides.

- Le raccordement doit être protégé par un disjoncteur différentiel (RCD).

2.1 Données

	Quantum MINI
Tension d'alimentation	1 ~ 230 V ±10 %, 50 Hz
Classe de température TF 95
Classe de protection IP Voir plaque signalétique
Indice d'efficacité énergétique IEE *	Voir plaque signalétique
Diamètre nominal de raccordement (Raccord fileté)	DN 15 (Rp 1⁄2), DN 25 (Rp 1), DN 30 (Rp 11⁄4)
Plage de température de l'eau à température ambiante max. +40 °C	-10 °C à +95 °C
Température ambiante max. -10 °C à +40 °C
Pression de service max. 6 bars (600 kPa)
Pression d'entrée minimale à +95 °C 0,3 bar (30 kPa)

* Critère de référence pour les circulateurs les plus efficaces : IEE ≤ 0,20

2.2 Étendue de la fourniture

• Pompe
• Bagues d'étanchéité
• Fiche jointe
• Notice de montage et de mise en service

3.1 Applications

Les circulateurs de cette gamme sont conçus pour des installations de chauffage à l'eau chaude et autres systèmes similaires dont les débits de pompage varient constamment.

Les fluides véhiculés autorisés sont l'eau de chauffage conformément aux exigences de la norme VDI 2035, les mélanges eau/glycol avec un rapport de 1:1.

Lors du mélange de glycol, il convient de corriger les données de refoulement de la pompe en raison de la viscosité élevée, en fonction du rapport de mélange en pourcentage.

L'utilisation conforme à l'usage prévu englobe également le respect de cette notice, ainsi que les indications et marquages apposés sur la pompe.

Toute autre utilisation est considérée comme non conforme.

3.2 Description du produit

La pompe (Fig. 1/1) se compose d'un système hydraulique, d'un moteur à rotor noyé avec rotor à aimant permanent et d'un module de régulation électronique muni d'un convertisseur de fréquence intégré.

Le module de régulation est doté d'une touche de commande et de LED (Fig. 1/2) pour le réglage et l'affichage de tous les paramètres.

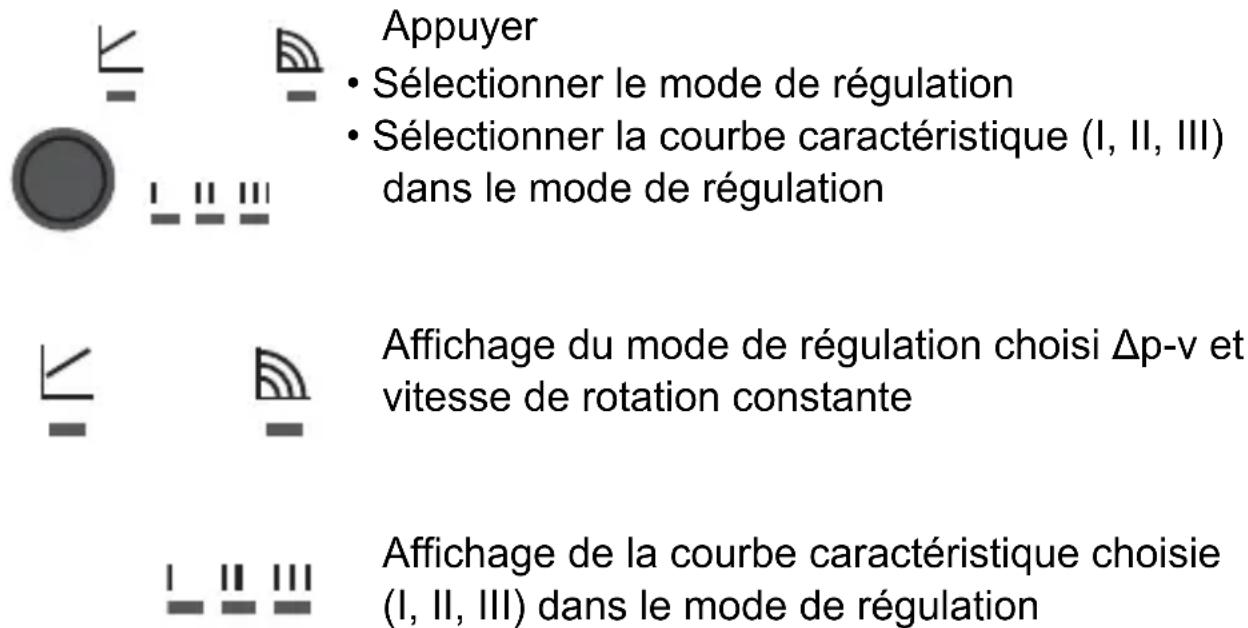

Touche de commande

Appuyer • Sélectionner le mode de régulation • Sélectionner la courbe caractéristique (I, II, III) dans le mode de régulation Affichage du mode de régulation choisi Δp-v et vitesse de rotation constante Affichage de la courbe caractéristique choisie (I, II, III) dans le mode de régulation

Pression différentielle variable (δp-v):

La pompe réduit la hauteur manométrique de moitié lorsque le débit dans la tuyauterie baisse (Fig. 2a). Trois courbes caractéristiques prédéfinies (I, II, III) sélectionnables.

Vitesse de rotation constante (i, II, III) :

La pompe fonctionne à trois vitesses fixes prescrites (Fig. 2b).

Lieu de montage

• Pour le montage, prévoir une pièce bien ventilée, protégée contre les intempéries, la poussière et le gel. Choisir un lieu de montage facile d'accès.
• Préparer le lieu de montage de sorte que la pompe puisse être montée sans tensions mécaniques. Si nécessaire, étayer ou fixer les tuyauteries des deux côtés de la pompe.

AVIS : Prévoir des vannes d'arrêt en amont et en aval de la pompe afin de faciliter un éventuel remplacement de la pompe. Réaliser le montage de sorte que les fuites d'eau ne puissent pas couler sur le module de régulation. Pour cela, orienter la vanne d'arrêt supérieure sur le côté si nécessaire.

- Avant le montage, terminer tous les travaux de soudage et de brasage à proximité de la pompe.

• Choisir la position de montage correcte avec le moteur de la pompe en position horizontale, uniquement comme cela est représenté sur la Fig. 3. Les flèches de direction situées sur le corps de pompe indiquent le sens d'écoulement.
• Si des travaux d'isolation thermique doivent être réalisés, seul le corps de pompe peut être isolé. Le moteur de la pompe, le module et les ouvertures de refoulement des condensats doivent être dégagés.

Tourner la tête du moteur

Si la position de montage du module doit être modifiée, le carter de moteur doit pivoter de la manière suivante :

• Le cas échéant, enlever la coquille d'isolation thermique.
• Desserrer les vis à six pans creux.
• Faire pivoter le carter de moteur y compris le module de régulation.

AVIS : En règle générale, il est judicieux de faire pivoter la tête du moteur avant que l'installation ne soit remplie. Lors du pivotement de la tête du moteur d'une installation déjà remplie, ne pas retirer la tête de moteur hors du corps de pompe. Faire pivoter la tête du moteur sur l'unité moteur en effectuant une légère pression afin que l'eau ne puisse pas fuir de la pompe.

Attention : ne pas endommager le joint du corps. remplacer les joints endommagés.

- Tourner la tête du moteur de sorte que la fiche corresponde aux positions de montage admissibles (Fig. 3).

• Serrer à nouveau les vis à six pans creux.
• Réinstaller la coquille d'isolation thermique le cas échéant.

S'assurer avant le branchement que le câble de raccordement est hors tension.

• La tension de l'alimentation réseau et le type de courant doivent correspondre aux indications de la plaque signalétique.
• Procéder au raccordement de la fiche (Fig. 4a à 4e).
• Alimentation réseau : L, N, PE.
• Calibre de fusible max. : 10 A, inerte.
• Mettre la pompe à la terre conformément aux prescriptions.

Procéder au démontage de la fiche selon la Fig. 5, un tournevis est requis à cet effet.

• Le raccordement électrique doit être effectué via un câble de raccordement fixe muni d'un dispositif de raccordement ou d'un interrupteur multipolaire d'ouverture de contact d'au moins 3 mm.
• Pour la protection contre les gouttes d'eau et la décharge de traction au niveau du presse-étoupe PG, un câble de raccordement d'un diamètre extérieur suffisant est nécessaire (p. ex. H05VV-F3G1,5).
• Lors de l'utilisation des pompes dans des installations dont la température d'eau est supérieure à 90 °C, un câble de raccordement résistant à la chaleur doit être posé.
• Le câble de raccordement doit être placé de manière à ne jamais entrer en contact avec la tuyauterie et/ou le carter de moteur et le corps de pompe.
• La commutation de la pompe via Triacs/relais à semi-conducteur est à contrôler au cas par cas.

ATTENTION : La commande par coupe ou la commande externe avec cadencement de la tension peuvent détériorer le système électronique.

- Faire fonctionner la pompe exclusivement sur une tension alternative sinusoidale conforme aux données figurant sur la plaque signalétique.

- La commutation de la pompe via Triacs/relais à semi-conducteur est à contrôler au cas par cas.

5 Mise en service/fonctionnement

AVERTISSEMENT : Selon l'état de fonctionnement de la pompe ou de l'installation (température du fluide), l'ensemble de la pompe peut devenir très chaud. Risque de brûlure en cas de contact avec la pompe ! Mise en service uniquement par le personnel qualifié !

5.1 Purge

• Remplir et purger l'installation de manière correcte.
• La chambre du rotor de la pompe se purge automatiquement après une courte durée de fonctionnement. À ce moment-là, des bruits peuvent survenir. Le cas échéant, un démarrage et un arrêt répétés peuvent accélérer la purge. Un fonctionnement à sec de courte durée n'endommage pas la pompe.

Sélection du mode de régulation

L'affichage avec LED des modes de régulation sélectionnés et des courbes caractéristiques correspondantes se fait dans le sens horaire.

Appuyer brièvement (environ 1 seconde) sur la touche de commande.

Les LED indiquent le mode de régulation et la courbe caractéristique paramétrés.

Représentation des réglages possibles ci-après (exemple : vitesse de rotation constante / courbe caractéristique III) :

	Affichage LED Mode de régulation Courbe
		caractéristique
1. Vitesse de rotation	constante	II
2. Vitesse de rotation	constante	I
3. Pression	différentielle variable Δp-v	III
4. Pression	différentielle variable Δp-v	II
5. Pression	différentielle variable Δp-v	I

6. Vitesse de rotation

constante

|||

La 6e pression sur la touche permet de revenir au réglage initial (vitesse de rotation constante / courbe caractéristique III).

AVIS : Tous les réglages et affichages sont conservés en cas de coupure d'électricité.

6 Entretien/pannes

DANGER : Pour tous les travaux d'entretien et de réparation, mettre la pompe hors tension et la protéger contre toute remise en service intempestive.

• Seul un installateur électrique qualifié est habilité à réparer les câbles de raccordement endommagés.
• Élimination des défauts uniquement par un personnel qualifié !

AVERTISSEMENT : Risque de brûlure en cas de contact avec la pompe !

Selon l'état de fonctionnement de la pompe ou de l'installation (température du fluide), l'ensemble de la pompe peut devenir très chaud.

Lors du démontage de la tête du moteur ou de la pompe, du fluide chaud peut s'échapper sous l'effet de la forte pression.

- Laisser la pompe refroidir auparavant.

- Fermer les vannes d'arrêt avant le démontage de la pompe. Un champ magnétique puissant reste toujours à l'intérieur du moteur. Le rotor à aimant permanent constitue, lors du démontage, un danger de mort pour les personnes portant des implants médicaux (par ex. stimulateur cardiaque).

- Ne jamais ouvrir le moteur et ne jamais retirer le rotor.

Panne Cause Remède
La pompe ne se met pas en mar-che lors de la mise sous tension	Fusible électrique défectueux	Vérifier les fusibles
	Absence de tension sur la pompe	Remédier à la coupure de la tension
La pompe émet des bruits	Cavitation provoquée par une pression d'entrée insuffisante	Augmenter la pression d'admission du système dans la plage admissible
		Vérifier le réglage de la hauteur manométrique et la régler évent. sur une hauteur plus basse
Le bâtiment ne se réchauffe pas	La puissance calori-fique des surfaces de chauffe est trop faible	Augmenter la valeur de consigne

Informations sur la collecte des produits électriques et électroniques usagés

Une élimination réglementaire et un recyclage conforme de ce produit permettent de prévenir les dommages causés à l'environnement et les risques pour la santé.

Élimination interdite dans les ordures ménagères !

Les produits électriques et électroniques dotés de ce marquage ne doivent pas être éliminés avec les ordures ménagères.

• Pour l'élimination du produit et des pièces, faire appel aux sociétés d'élimination de déchets, publiques ou privées.
• Pour de plus amples informations sur une élimination conforme, prendre contact avec la municipalité, les instances municipales d'élimination des déchets ou le lieu d'acquisition du produit.

Sous réserve de modifications techniques !
