| Type de produit | Circulateur d'eau chaude sanitaire (pompe à rotor noyé) |
| Marque | Baxi |
| Modèle | SB50 XA (gamme SB-4X) |
| Alimentation électrique | Monophasé 230 V / 50 Hz, 5 W |
| Indice de protection | IP 42 |
| Raccordement | Fileté R 1/2 (Rp 1/2) |
| Longueur de construction | 84 mm (type A/C : 138 mm) |
| Pression de service max. | 10 bars |
| Plage de température du fluide | +2 °C à +65 °C (temporaire +70 °C pendant 2 h) |
| Température ambiante max. | +40 °C |
| Dureté d'eau max. (bouclage ECS) | 36 °fH |
| Fonctions intégrées | Clapet anti-retour côté refoulement, vanne d'arrêt côté aspiration |
| Utilisation | Eau potable uniquement |
| Installation | Montage par personnel qualifié, raccordement électrique par électricien |
| Entretien courant | Nettoyer l'extérieur avec un chiffon légèrement humidifié (sans détergent) |
| Remplacement tête moteur | Possible sans vidanger (vannes d'arrêt intégrées) |
| Sécurité | Couper l'alimentation avant toute intervention |
| Pièces détachées | Tête de moteur, joints, connecteur, coquille d'isolation thermique |
| Garantie / Conformité | CE, directives européennes |
FOIRE AUX QUESTIONS - SB50 XA Baxi
Questions des utilisateurs sur SB50 XA Baxi
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice SB50 XA - Baxi et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SB50 XA de la marque Baxi.
MODE D'EMPLOI SB50 XA Baxi
Les instructions d'installation, Montage et fonctionnement pour le INSTALLATEUR et UTILISATEUR


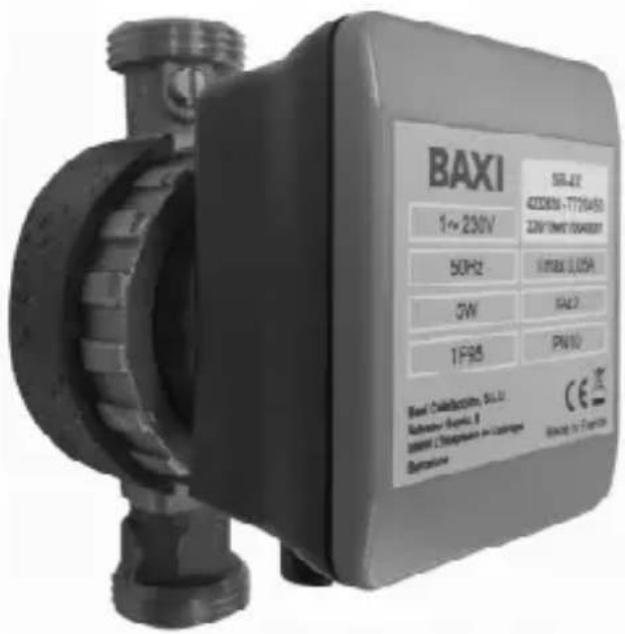

BAXI 1~230V 50Hz 5W 1F85 SR-4X 622000-7770450 220V 1MHz 10000000000 1MHz, USA RACD PANU Best Cable-Incentive SLSU Asterline (Semi) 20000 Litterpower in Cachette Egggma CE Beige to EnvironFig. 1: Fig. 2:

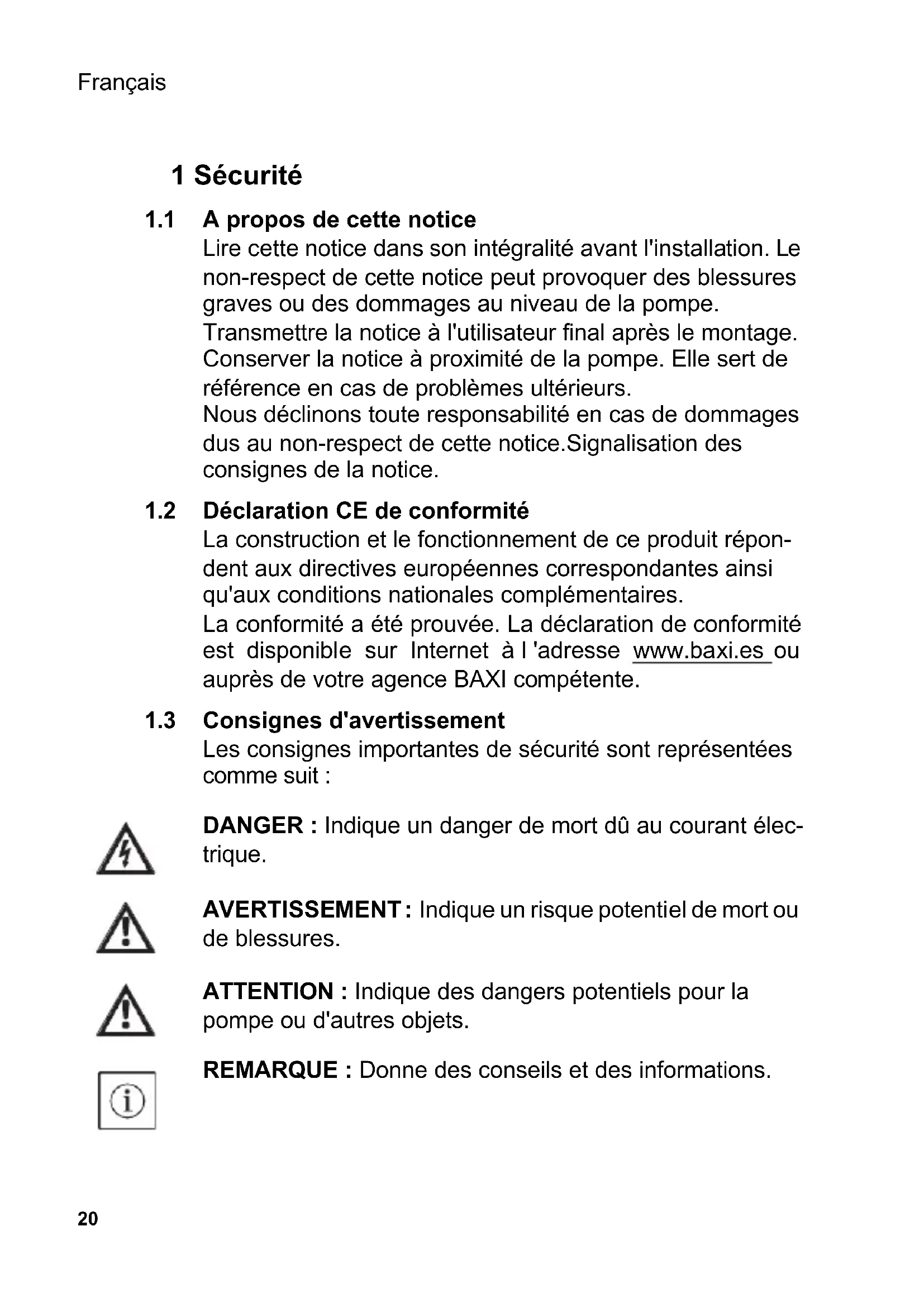

1.1 A propos de cette notice
Lire cette notice dans son intégralité avant l'installation. Le non-respect de cette notice peut provoquer des blessures graves ou des dommages au niveau de la pompe.
Transmettre la notice à l'utilisateur final après le montage. Conserver la notice à proximité de la pompe. Elle sert de référence en cas de problèmes ultérieurs.
Nous déclinons toute responsabilité en cas de dommages dus au non-respect de cette notice. Signalisation des consignes de la notice.
1.2 Déclaration CE de conformité
La construction et le fonctionnement de ce produit répondent aux directives européennes correspondantes ainsi qu'aux conditions nationales complémentaires.
La conformité a été prouvée. La déclaration de conformité est disponible sur Internet à l'adresse www.baxi.es ou auprès de votre agence BAXI compétente.
1.3 Consignes d'avertissement
Les consignes importantes de sécurité sont représentées comme suit :

DANGER : Indique un danger de mort dû au courant électrique.

AVERTISSEMENT : Indique un risque potentiel de mort ou de blessures.

ATTENTION : Indique des dangers potentiels pour la pompe ou d'autres objets.

REMARQUE : Donne des conseils et des informations.
1.4 Qualification
Le montage de la pompe doit être effectué uniquement par du personnel qualifié. Ce produit ne doit pas être mis en marche ni être utilisé par des personnes dont la responsabilité de leurs actes est limitée (enfants compris) ou sans connaissances techniques correspondantes.
Des exceptions sont permises uniquement en suivant les instructions correspondantes des personnes responsables de la sécurité. Le branchement électrique doit uniquement être effectué par un électricien qualifié.
1.5 Prescriptions
Respecter lors de l'installation les dernières prescriptions en vigueur :
- Prescriptions de prévention des accidents
- Fiche du travail
• Autres prescriptions locales
1.6 Modification, pièces de rechange
La pompe ne doit pas être modifiée ni transformée d'un point de vue technique. Il est interdit d'ouvrir le moteur de la pompe en retirant le couvercle en plastique. Utiliser uniquement des pièces de rechange d'origine.
1.7 Transport
Dès réception de la pompe, déballer et contrôler toutes les pièces des accessoires. Signaler immédiatement les dommages dus au transport. Envoyer la pompe uniquement dans son emballage d'origine.
1.8 Courant électrique
L'utilisation d'électricité peut provoquer un choc électrique.
En conséquence :
Français
- Couper le courant avant toute manipulation avec la pompe et la sécuriser contre toute remise sous tension.
- Ne pas plier ni coincer le câble électrique ou éviter qu'il ne rentre en contact avec des sources de chaleur.
- La pompe est protégée contre les gouttes d'eau selon l'indice de protection IP 42. Protéger la pompe contre les projections d'eau et ne pas la plonger dans l'eau ou d'autres liquides.
2 Caractéristiques techniques
2.1 Dénomination
SB-4X Gamme :
Circulateur d'eau chaude sanitaire standard, pompe à rotor noyé avec vannes d'arrêt
Raccord fileté : 15 (Rp 12 ") et vannes d'arrêt
2.3 Données
| SB-4X | |
| Tension d'alimentation | monophasé 230 V / 50 Hz |
| Indice de protection | IP 42 |
| Diamètre nominal des tuyaux de raccordement | R 1⁄2 |
| Longueur de construction | 84 mm (type A/C: 138 mm) |
| Pression de service max. autorisée | 10 bars |
| Plage de température admissible du fluide | +2°C à +65 °C, en service temporaire jusqu'à 2 heures +70 °C |
| Température ambiante max. +40 °C | |
| Dureté d'eau max. dans les systèmes de bouclage d'eau chaude sanitaire | 36° fH |
Pour d'autres données, cf. la plaque signalétique ou le catalogue.
2.4 Etendue de la fourniture
- Pompe
• Coquille d'isolation thermique - Bagues d'étanchéité
- Connecteur
- Notice de montage et de mise en service
3 Mode de fonctionnement
3.1 Application
Ce circulateur convient seulement pour l'eau potable.

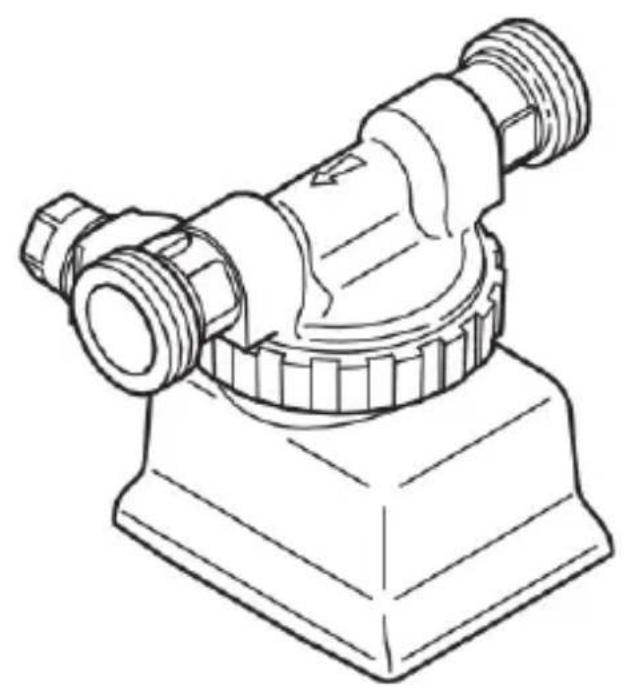

3.2 Fonctions (Fig. 2)
Soupapes
Le SB-4X sont équi- pées côté refoulement d'un clapet anti-retour (1) et côté aspiration d'une vanne d'arrêt (2). Pour remplacer la tête du moteur (3), il suffit de débrancher le Connector (5) en le retirant et de fermer la vanne d'arrêt au niveau de l'orifice rotatif (4). La tête du moteur peut ensuite être dévissée simplement → Page 25.
4 Installation
4.1 Installation mécanique

DANGER : S'assurer avant le début des travaux que la pompe a bien été séparée de l'alimentation électrique.
Lieu de montage (Fig. 3)
Pour le montage, prévoir une pièce bien ventilée, protégée contre les intempéries, la poussière et le gel. Choisir un lieu de montage facile d'accès.

ATTENTION : La saleté peut rendre la pompe inopérationnelle. Avant le montage, rincer le circuit hydraulique.

REMARQUE : La vanne d'arrêt et le clapet anti-retour sont prémontés.
- Préparer le lieu de montage de sorte que la pompe puisse être montée sans tensions mécaniques.
- Choisir la bonne position de montage comme indiqué sur la (Fig. 3 A). La flèche sur la face arrière du corps indique le sens d'écoulement.
Tourner ou retirer la tête du moteur (Fig. 4)
- Desserrer le manchon et le dévisser entièrement si nécessaire.

ATTENTION : Ne pas endommager le joint du corps. Remplacer les joints endommagés.
- Tourner la tête du moteur de sorte que le connector soit placé vers le bas

ATTENTION : En cas de position incorrecte, de l'eau peut s'infiltrer et détruire la pompe.
- Resserrer le manchon.
Ouvrir la vanne d'arrêt (Fig. 5)
- Tourner l'orifice (1) à l'aide d'un tournevis de sorte qu'il soit parallèle au sens d'écoulement.

REMARQUE : Pour fermer, placer l'orifice en diagonale par rapport au sens d'écoulement.
- Placer la coquille d'isolation thermique.

ATTENTION : Les pièces en plastique du moteur ne doivent pas être équipées d'isolation thermique pour protéger la pompe contre toute surchauffe.
Raccorder (Fig. 6)
- Raccorder les tuyaux.

ATTENTION : Pour les versions avec clapet anti-retour et vanne d'arrêt, ils sont déjà prémontés de manière étanche avec couple de serrage de 15 Nm (à la main). Un couple de serrage trop élevé lors du vissage détruit le raccord fileté de la soupape et le joint torique. Lors du montage, bloquer la soupape avec une clé à fourche contre toute torsion !
4.2 Raccordement électrique

DANGER : Des travaux sur le raccordement électrique doivent uniquement être exécutés par un électricien qualifié. S'assurer avant le branchement que la ligne de raccordement est hors tension.
Effectuer le raccordement électrique comme suit : (Fig. 7a - Fig. 7e)
Ouvrir le connector comme suit : (Fig. 8)
4.3 Remplissage et purge
- Remplir l'installation.
- La chambre du rotor de la pompe se purge automatiquement après une courte durée de fonctionnement. A ce moment-là, des bruits peuvent survenir. Le cas échéant, un démarrage et un arrêt répétés peut accélérer la purge. Un fonctionnement à sec de courte durée n'endommage pas la pompe.
5 Entretien/pannes
Nettoyer
Nettoyer l'extérieur de la pompe uniquement avec un chiffon légèrement humidifié sans produit de nettoyage.
Remplacer la tête du moteur

AVERTISSEMENT : Lors du démontage de la tête du moteur ou de la pompe, du fluide chaud peut s'échapper sous l'effet de la forte pression. Laisser la pompe refroidir auparavant.
Fermer les vannes d'arrêt avant le démontage → Page 25.

REMARQUE : Lorsque le moteur est démonté et en marche, des bruits et des changements de rotation peuvent survenir. Dans cette situation, il s'agit d'un état normal. Le bon fonctionnement n'est garanti que lorsque la pompe en marche se trouve dans le fluide.
Remplacement de la tête du moteur → Page 25.
Commander un moteur de service auprès des artisans spécialisés.
| Pannes | Causes | Remède |
| La pompe ne démarre pas. | Interruption dans l'alimentation de courant, court-circuit ou fusibles défectueux. | Faire vérifier l'alimentation en courant par un électricien qualifié. |
| Le moteur est bloqué, p. ex. à cause de dépôts provenant du circuit hydraulique. | Faire démonter la pompe par du personnel qualifiée → Page 25. Faire rétablir le bon fonctionnement de la roue en tournant et en enlevant les impuretés. | |
| La pompe émet des bruits. | Le moteur frotte, p. ex. à cause de dépôts provenant du circuit hydraulique. | |
| Fonctionnement à sec, pas assez d'eau. | Contrôler les vannes d'arrêt, elles doivent être complètement ouvertes. | |
| Présence d'air dans la pompe. | Allumer/arrêter la pompe 5x, pendant respectivement 30 s. |

REMARQUE : S'il est impossible de supprimer la panne, contacter un artisan spécialisé.
6 Elimination
Une élimination réglementaire et un recyclage approprié de ce produit permettent de prévenir les dommages causés à l'environnement et les risques pour lasanté.
- Pour l'élimination du produit et des pièces, faire appel aux sociétés d'élimination de déchets, publiques ou privées.
- Pour davantage d'informations sur l'élimination appropriée du produit, s'adresser à la municipalité, au service de collecte et de traitement des déchets ou au point de vente où le produit a été acheté.
