Tipo de producto	Circulador de agua caliente sanitaria (bomba de rotor mojado)
Marca	Baxi
Modelo	SB50 XA (gama SB-4X)
Alimentación eléctrica	Monofásico 230 V / 50 Hz, 5 W
Grado de protección	IP 42
Conexión	Roscado R 1/2 (Rp 1/2)
Longitud de construcción	84 mm (tipo A/C: 138 mm)
Presión de servicio máx.	10 bares
Rango de temperatura del fluido	+2 °C a +65 °C (temporal +70 °C durante 2 h)
Temperatura ambiente máx.	+40 °C
Dureza del agua máx. (circuito ACS)	36 °fH
Funciones integradas	Válvula antirretorno en lado de impulsión, válvula de cierre en lado de aspiración
Uso	Solo agua potable
Instalación	Montaje por personal cualificado, conexión eléctrica por electricista
Mantenimiento corriente	Limpiar el exterior con un paño ligeramente humedecido (sin detergente)
Reemplazo del cabezal del motor	Posible sin vaciar (válvulas de cierre integradas)
Seguridad	Cortar la alimentación antes de cualquier intervención
Piezas de repuesto	Cabezal del motor, juntas, conector, carcasa de aislamiento térmico
Garantía / Conformidad	CE, directivas europeas

Preguntas frecuentes - SB50 XA Baxi

¿Qué tipo de fluido puede transportar la bomba Baxi SB50 XA?

Esta bomba está diseñada únicamente para agua potable. No utilizarla para otros líquidos.

¿Cuál es la presión de servicio máxima permitida?

La presión de servicio máxima es de 10 bares.

¿Cómo purgar el aire de la bomba después de la instalación?

La bomba se purga automáticamente después de un corto período de funcionamiento. Para acelerar, puede encenderla y apagarla 5 veces durante 30 segundos cada una.

¿Qué hacer si la bomba no arranca?

Verifique la alimentación eléctrica (fusibles, disyuntor). Si el motor está bloqueado por depósitos, llame a un profesional para desmontar y limpiar el rodete.

¿Cómo reemplazar el cabezal del motor de la bomba?

Cierre la válvula de cierre girando el orificio con un destornillador en posición diagonal. Desconecte el conector, desenrosque el cabezal del motor y reemplácelo. Atención, puede escapar fluido caliente: deje enfriar la bomba previamente.

¿Cuál es el rango de temperatura del fluido permitido?

El rango normal es de +2 °C a +65 °C, con posibilidad de funcionamiento temporal hasta +70 °C durante 2 horas como máximo.

¿Cómo limpiar el exterior de la bomba?

Limpie con un paño ligeramente humedecido sin utilizar productos de limpieza agresivos.

¿Qué precauciones de seguridad tomar antes de cualquier intervención?

Corte siempre la alimentación eléctrica y asegúrela contra cualquier reconexión. Los trabajos eléctricos deben ser realizados por un electricista cualificado.

¿Cuáles son los ruidos normales posibles?

Pueden ocurrir ruidos durante la purga automática o si el motor funciona en seco. Verifique que las válvulas de cierre estén completamente abiertas y repita la purga si es necesario.

¿Dónde encontrar las piezas de repuesto originales?

Utilice únicamente piezas de repuesto originales Baxi. Contacte a un artesano especializado o al servicio de atención al cliente de Baxi para pedir el cabezal del motor, juntas, etc.

MANUAL DE USUARIO SB50 XA Baxi

Instrucciones de Instalación, Montaje y Funcionamiento para el INSTALADOR y USUARIO

6%□□; 6%□□;

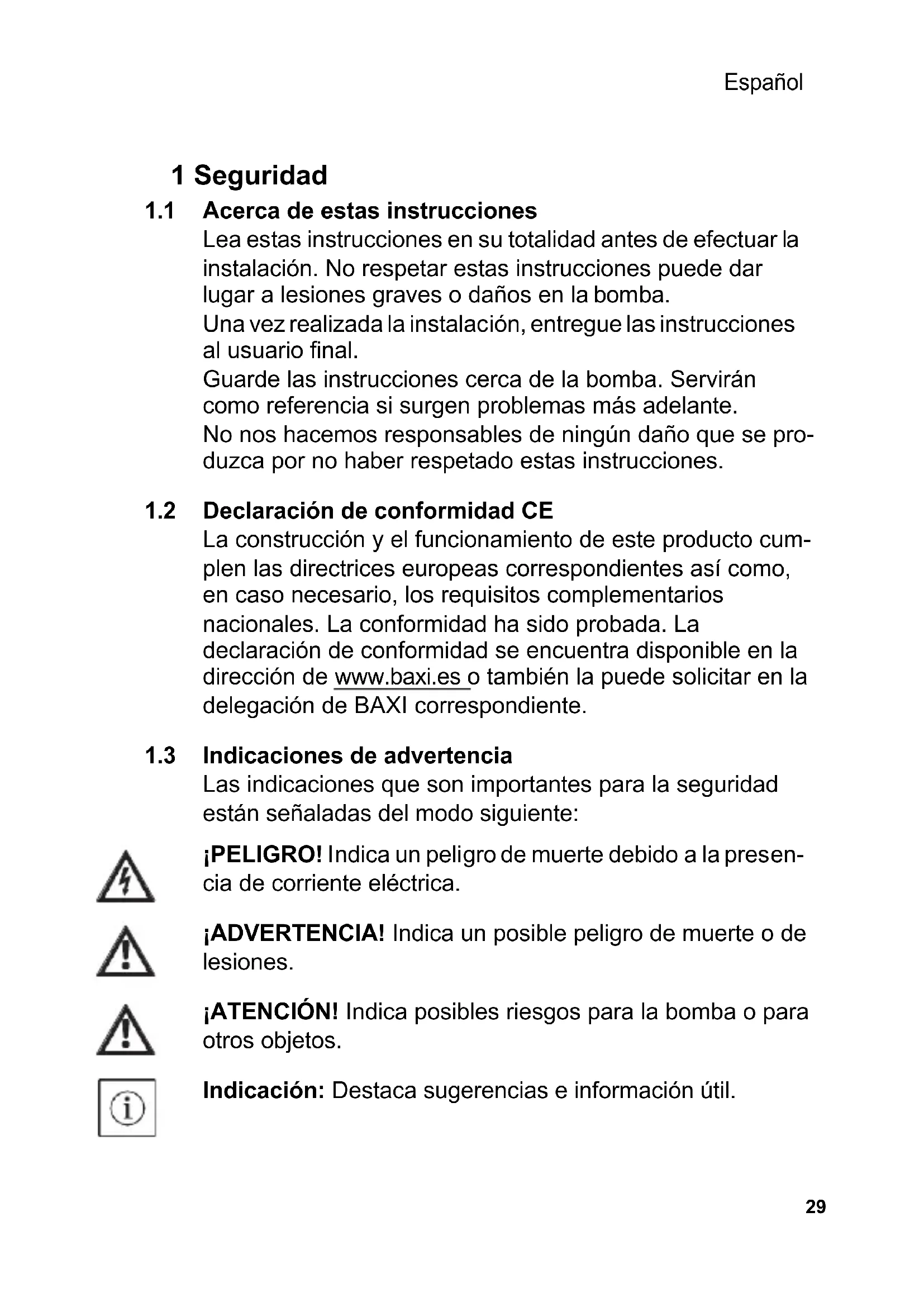

Lea estas instrucciones en su totalidad antes de efectuar la instalación. No respetar estas instrucciones puede dar lugar a lesiones graves o daños en la bomba.

Una vez realizada la instalación, entregue las instrucciones al usuario final.

Guarde las instrucciones cerca de la bomba. Servirán como referencia si surgen problemas más adelante.

No nos hacemos responsables de ningún daño que se produzca por no haber respetado estas instrucciones.

1.2 Declaración de conformidad CE

La construcción y el funcionamiento de este producto cumplen las directrices europeas correspondientes así como, en caso necesario, los requisitos complementarios nacionales. La conformidad ha sido probada. La declaración de conformidad se encuentra disponible en la dirección de www.baxi.es o también la puede solicitar en la delegación de BAXI correspondiente.

1.3 Indicaciones de advertencia

Las indicaciones que son importantes para la seguridad están señaladas del modo siguiente:

¡PELIGRO! Indica un peligro de muerte debido a la presencia de corriente eléctrica.

¡ADVERTENCIA! Indica un posible peligro de muerte o de lesiones.

¡ATENCIÓN! Indica posibles riesgos para la bomba o para otros objetos.

Indicación: Destaca sugerencias e información útil.

1.4 Cualificación

La bomba solamente debe ser instalada por personal cualificado. Este producto no debe ser puesto en funcionamiento ni manejado por personas que no estén en plena posesión de sus facultades mentales (lo cual incluye a los niños) ni tampoco por personas que carezcan de los conocimientos técnicos necesarios.

Cualquier excepción a esta regla debe ser autorizada por las personas responsables de la seguridad.

La conexión eléctrica solamente debe realizarla un electricista.

1.5 Reglamentos

A la hora de efectuar la instalación, tenga en cuenta los siguientes reglamentos en su versión actual:

• Disposiciones de prevención de accidentes
• Fichas de trabajo
• Otros reglamentos locales

1.6 Modificaciones, repuestos

Está prohibido realizar cambios o modificaciones técnicas en la bomba. No está permitido abrir el motor de la bomba quitando la tapa de plástico. Utilice únicamente repuestos originales.

1.7 Transporte

Al recibir la bomba, sáquela de su embalaje y examínela junto con todos sus accesorios. Notifique inmediatamente cualquier daño que se haya producido durante el transporte. Para enviar la bomba, utilice solamente el embalaje original.

1.8 Corriente eléctrica

Trabajar con corriente eléctrica implica un peligro de electrocución. Por lo tanto:

- Antes de iniciar cualquier trabajo en la bomba, desconecte la corriente y asegúrela para que no se vuelva a conectar.

- No doble el cable de corriente, no lo aprisione y no permita que entre en contacto con fuentes de calor.

- La bomba está protegida contra el goteo de agua conforme al tipo de protección IP 42. Proteja la bomba de las salpica-duras de agua. No la sumerja en agua ni en ningún otro líquido.

2 Datos técnicos

2.1 Código

SB-4X Serie:

bomba de recirculación de ACS estándar, bomba de rotor húmedo con válvulas de cierre.

2.2 Conexiones (Fig. 1)

SB-4X

Racor: 15 (Rp 12 ") y válvulas de cierre.

2.3 Datos

	SB-4X
Tensión de red	1 ~ 230 V / 50 Hz
Tipo de protección	IP 42
Diámetro nominal de los tubos de conexión	R 1⁄2
Longitud del montaje	84 mm (tipo A/C: 138 mm)
Presión de trabajo máx. admisible	10 bar
Rango de temperatura admisible del fluido de impulsión	Entre +2 °C y +65 °C, en un servicio de cortaduración de hasta 2 horas +70 °C
Temperatura ambiente máx. +40 °C
Dureza total máx. admisible en los sistemas de recirculación de ACS	36° fH

Para otros datos, véase la placa de características o el catálogo.

2.4 Suministro

• Bomba
  • Coquilla termoaislante
  • Anillos obturadores
• Connector
• Instrucciones de instalación y funcionamiento

3 Modo de funcionamiento

3.1 Aplicación

Circulador adecuado solamente para agua potable.

3.2 Funciones (Fig. 2)

Válvulas

El circulador SB-4X está equipado, por el lado de impulsión, con una válvula antirretorno (1) y, por el lado de aspiración, con una válvula de cierre (2).

Para cambiar el cabezal motor (3), basta con retirar el conector (5) para desconectarlo de la corriente y cerrar la válvula de cierre por medio de la ranura giratoria (4). A continuación, el cabezal motor se puede simplemente desenroscar → Página 34.

4 Instalación

4.1 Instalación mecánica

¡PELIGRO! Antes de empezar a trabajar, asegúrese de que la bomba ha sido desconectada del suministro de corriente.

Lugar de montaje (Fig. 3)

El montaje se debe realizar en un recinto protegido de la intemperie y de las heladas, libre de polvo y bien ventilado. Seleccione un lugar de montaje al que se pueda acceder con facilidad.

¡ATENCIÓN! La suciedad puede alterar el funcionamiento de la bomba. Enjuague a fondo el sistema de tuberías antes de instalarlo.

INDICACIÓN: La válvula de cierre y la válvula antirretorno se encuentran premontadas.

1. Prepare el lugar de montaje de manera que la bomba no quede sometida a ninguna tensión mecánica.
2. Seleccione solamente la posición de montaje correcta que se muestra en la (Fig. 3A). La flecha que hay en la parte trasera de la carcasa indica el sentido del flujo.

Giro o desmontaje del cabezal motor (Fig. 4)

1. Afloje la tuerca ciega. Si es necesario, desenrósquela completamente.

¡ATENCIÓN! No dañe la junta de la carcasa.

Cambie las juntas que estén dañadas.

1. Gire el cabezal motor de manera que el connector quede mirando hacia abajo

¡ATENCIÓN! Si la posición no es correcta, puede entrar agua en la bomba y estropearla.

1. Vuelva a apretar la tuerca ciega.

Apertura de la válvula de cierre (Fig. 5)

1. Gire la ranura (1) con un destornillador de manera que quede paralela al sentido del flujo.

INDICACIÓN: Para cerrar la válvula, coloque la ranura en posición transversal con respecto al sentido del flujo.

1. Coloque la coquilla termoaislante.

¡ATENCIÓN! Las piezas de plástico del motor no se deben aislar térmicamente, ya que la bomba puede sobrecalentarse.

Conexión (Fig. 6)

1. Conecte la tubería.

¡ATENCIÓN! En las versiones con válvula de cierre y válvula antirretorno, la tubería ya está herméticamente premontada con un par de apriete (a mano) de 15 Nm. Si aprieta las uniones roscadas con un par excesivo, dañará la rosca de la válvula y la junta tórica. Al montar la válvula, sujétela con una llave de boca para evitar que gire.

4.2 Conexión eléctrica

¡PELIGRO! Los trabajos en la conexión eléctrica solamente debe realizarlos un electricista. Antes de efectuar la conexión, asegúrese de que el cable de conexión no conduce corriente.

Establezca la conexión eléctrica de la siguiente manera: (Fig. 7a - Fig. 7e)

Abra el connector de la siguiente manera: (Fig. 8)

4.3 Llenado y ventilación

1. Llene la instalación.
2. La cámara del rotor de la bomba se autoventila tras un breve intervalo de funcionamiento. La ventilación puede producir ruido. Si es necesario, puede acelerar la ventilación conectando y desconectando la bomba varias veces. Un breve intervalo de marcha en seco no dañará la bomba.

5 Mantenimiento/averías

Limpieza

Limpie el exterior de la bomba solamente con un paño ligeramente húmedo. No utilice productos de limpieza.

Cambio del cabezal motor

¡ADVERTENCIA! Al desmontar el cabezal motor o la bomba, el fluido de impulsión puede salir expulsado a alta temperatura y alta presión. Antes deje enfriar la bomba. Antes de desmontar la bomba, cierre las válvulas de cierre → Página 34.

INDICACIÓN: Si el motor está desmontado y en marcha se pueden producir ruidos y cambios de rotación. Este es un estado normal en esta situación. El funcionamiento correcto solo está garantizado si la bomba funciona en el fluido.

Cambio del cabezal motor → Página 34.

Solicite un motor de repuesto a una empresa especializada.

Averías	Causas	Solución
La bomba no se pone en marcha.	Interrupción del suministro de corriente, cortocircuito o avería en un fusible.	Encargue a un electricista que revise el suministro de corriente.
	El motor está bloqueado debido, p. ej., a la presencia de depósitos en el circuito de agua.	Encargue a un experto que desmonte la bomba → Página 34. Haga que se restablezca la suavidad de movimiento del rodete girándolo y enjua-gando la suciedad.
La bomba emite ruidos.	El motor patina debido, p. ej., a la presencia de depósitos en el circuito de agua.
	Marcha en seco, cantidad insuficiente de agua.	Compruebe las válvulas de cierre; deben estar completamente abiertas.
	Aire en la bomba.	Conecte y desconecte la bomba 5 veces durante 30 s cada vez.

INDICACIÓN: Si no logra reparar la avería, póngase en contacto con una empresa especializada.

6 Eliminación

Eliminando y reciclando correctamente este producto se evitan daños medioambientales y riesgos para la salud.

• Para eliminar el producto o partes de éste, sírvase de empresas de eliminación de desechos públicas o privadas.
• El ayuntamiento, el órgano competente en materia de eliminación de desechos o el proveedor del producto le proporcionarán información más detallada sobre la correcta eliminación del mismo.

1 Segurança

.1 Sobre este manual

PERIGO : Indica perigo de morte por choque eléctrico.

.8 Corrente eléctrica

Abrir a válvula de fecho (Fig. 5)

1. Colocar o isolamento térmico.

DECLARACIÓN DE CONFORMIDAD CE / DECLARAÇÃO DE CONFORMIDADE CE

BAXI CALEFACCION, S.L.U.

López de Hoyos, 35, Planta Baja

28002 Madrid

ESPAÑA

con las disposiciones esenciales de las Directivas que se indican, en base a la aplicación de las Normas que se citan.

Direct. 2014/35/UE Baja Tensión

Normas aplicadas:

EN 60335-2-51

Fecha / Data: 28.03.2019

Santiago Rubio Quintana Jefe del Departamento de Calidad /Chefe Departamento Qualidade
