Tipo de produto	Circulador de água quente sanitária (bomba de rotor molhado)
Marca	Baxi
Modelo	SB50 XA (gama SB-4X)
Alimentação elétrica	Monofásico 230 V / 50 Hz, 5 W
Grau de proteção	IP 42
Conexão	Rosca R 1/2 (Rp 1/2)
Comprimento de construção	84 mm (tipo A/C: 138 mm)
Pressão de serviço máx.	10 bar
Faixa de temperatura do fluido	+2 °C a +65 °C (temporário +70 °C por 2 h)
Temperatura ambiente máx.	+40 °C
Dureza da água máx. (recirculação AQS)	36 °fH
Funções integradas	Válvula de retenção no lado de descarga, válvula de corte no lado de aspiração
Utilização	Água potável apenas
Instalação	Montagem por pessoal qualificado, conexão elétrica por eletricista
Manutenção rotineira	Limpar o exterior com um pano levemente umedecido (sem detergente)
Substituição da cabeça do motor	Possível sem drenar (válvulas de corte integradas)
Segurança	Desligar a alimentação antes de qualquer intervenção
Peças sobressalentes	Cabeça do motor, juntas, conector, carcaça de isolamento térmico
Garantia / Conformidade	CE, diretivas europeias

Perguntas frequentes - SB50 XA Baxi

Que tipo de fluido a bomba Baxi SB50 XA pode transportar?

Esta bomba foi projetada apenas para água potável. Não a utilize para outros líquidos.

Qual é a pressão de serviço máxima permitida?

A pressão de serviço máxima é de 10 bar.

Como purgar o ar da bomba após a instalação?

A bomba se purga automaticamente após um curto período de funcionamento. Para acelerar, pode ligá-la e desligá-la 5 vezes durante 30 segundos cada.

O que fazer se a bomba não ligar?

Verifique a alimentação elétrica (fusíveis, disjuntor). Se o motor estiver bloqueado por depósitos, chame um profissional para desmontar e limpar o rotor.

Como substituir a cabeça do motor da bomba?

Feche a válvula de corte girando o orifício com uma chave de fenda na posição diagonal. Desconecte o conector, desaparafuse a cabeça do motor e substitua-a. Atenção: fluido quente pode escapar; deixe a bomba esfriar antes.

Qual é a faixa de temperatura do fluido permitida?

A faixa normal é de +2 °C a +65 °C, com possibilidade de operação temporária até +70 °C por no máximo 2 horas.

Como limpar o exterior da bomba?

Limpe com um pano levemente umedecido sem usar produtos de limpeza agressivos.

Quais precauções de segurança tomar antes de qualquer intervenção?

Sempre desligue a alimentação elétrica e proteja-a contra reenergização. Os trabalhos elétricos devem ser realizados por um eletricista qualificado.

Quais são os ruídos normais possíveis?

Ruídos podem ocorrer durante a purga automática ou se o motor funcionar a seco. Verifique se as válvulas de corte estão totalmente abertas e repita a purga se necessário.

Onde encontrar as peças de reposição originais?

Use apenas peças de reposição originais Baxi. Contate um técnico especializado ou o serviço de atendimento ao cliente Baxi para solicitar cabeça do motor, juntas, etc.

MANUAL DE UTILIZADOR SB50 XA Baxi

Instruções de Instalação, Montagem e Funcionamento para o INSTALADOR e UTENTE

6%; 6%;

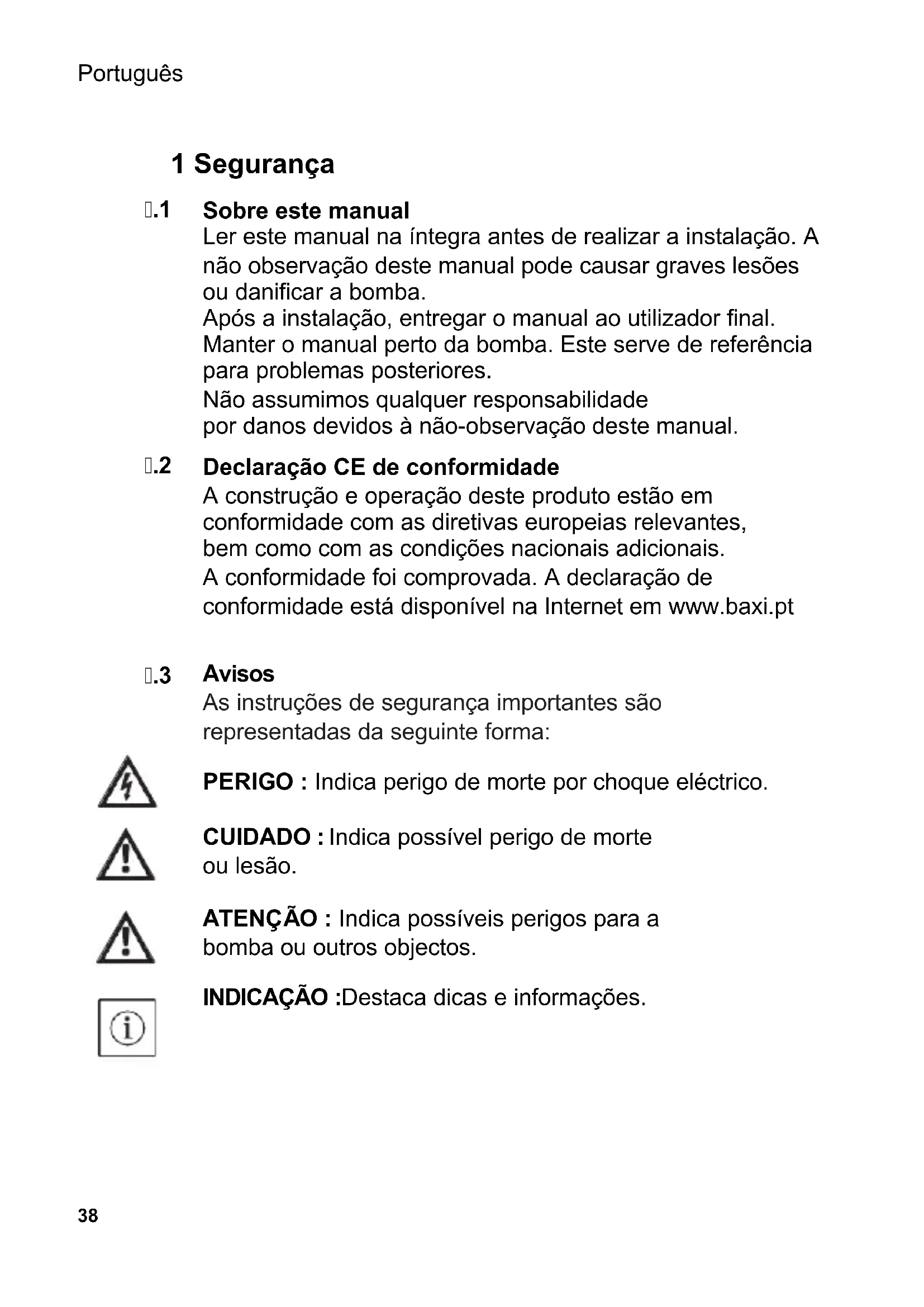

Ler este manual na íntegra antes de realizar a instalação. A não observação deste manual pode causar graves lesões ou danificar a bomba.

Após a instalação, entregar o manual ao utilizador final. Manter o manual perto da bomba. Este serve de referência para problemas posteriores.

Não assumimos qualquer responsabilidade por danos devidos à não-observação deste manual.

.2 Declaração CE de conformidade

A construção e operação deste produto estão em conformidade com as diretivas europeias relevantes, bem como com as condições nacionais adicionais. A conformidade foi comprovada. A declaração de conformidade está disponível na Internet em www.baxi.pt

.3 Avisos

As instruções de segurança importantes são representadas da seguinte forma:

CUIDADO : Indica possível perigo de morte ou lesão.

ATENÇÃO : Indica possíveis perigos para a bomba ou outros objectos.

INDICAÇÃO :Destaca dicas e informações.

.4 Qualificação

A instalação da bomba só deve ser realizada por técnicos qualificados. Este produto não deve ser colocado em funcionamento nem operado por pessoas alheias ao serviço (inclusive crianças) ou que não possuam os conhecimentos técnicos adequados. Excepções só são permitidas sob a supervisão dos responsáveis. A ligação eléctrica só deve ser realizada por um electricista.

.5 Normas

Ao instalar, observar as seguintes normas na versão actual:

• Normas de prevenção contra acidentes
• Outras normas locais

.6 Remodelação, peças sobressalentes

A bomba não deve ser modificada na sua forma técnica nem remodelada. É proibido retirar a cobertura de plástico para abrir o motor da bomba. Utilizar apenas peças de substituição originais.

.7 Transporte

No acto de entrega, desembalar a bomba e todos os acessórios e verificá-los. Participar imediatamente danos de transporte.

Enviar a bomba só na embalagem original.

Perigo de choque eléctrico devido a corrente eléctrica. Ter o seguinte em atenção:

Português

• Antes de iniciar os trabalhos na bomba, desligar a corrente e bloquear contra nova ligação.
• Não dobrar, entalar nem deixar entrar em contacto com fontes de calor.
• A bomba está protegida contra gotejamento de acordo com o tipo de protecção IP 42. Proteger a bomba contra salpicos de água e não a inergir em água ou outros líquidos.

Dados técnicos

.1 Código

SB-4X Série:

bomba de circulação de água potável, bomba de rotor húmido

.2 Ligações (Fig. 1)

SB-4X

Ligação roscada: 15 (Rp 12 ") e guarnições de fecho

.3 Dados

	SB-4X
Tensão de rede	1 ~ 230 V / 50 Hz
Tipo de protecção	IP 42
Diâmetro nominal dos tubos de ligação	R 1⁄2
Comprimento de construção	84 mm (type A/C: 138 mm)
Pressão de funcionamento máx.	10 bar
Área de temperatura permitida para o fluído	+2°C à +65 °C; em funcionamento breve até 2 horas, 70 °C
Temperatura ambiente máx.	+40 °C
Dureza máx. permitida em sistemas de circulação de água	36° fH

Ver outros dados na placa de identificação ou catálogo.

.4 Conteúdo da embalagem

• Bomba
• Isolamento térmico
• Anéis de vedação
• Conector
• Manual de instalação e funcionamento

□ Modo de funcionamento

.1 Aplicação

Esta bomba de circulação destina-se apenas a água potável.

.2 Funções (Fig. 2)

Válvulas

A SB-4X está equipada no lado da pressão com uma válvula de retenção (1) e no lado de aspiração com uma válvula de fecho (2).

Para substituir a cabeça do motor (3) basta retirar o conector (5) para desligá-lo da corrente e fechar a válvula de fecho na ranhura rotativa(4). A cabeça do motor pode ser facilmente desaparafusada → Pág 43.

Instalação

.1 Instalação mecânica

PERIGO : Antes de iniciar os trabalhos, certificar-se que a bomba foi separada da alimentação eléctrica.

Local de montagem (Fig. 3)

Seleccione um local de montagem acessível, protegido contra intempéries, sem gelo nem pó e bem ventilado.

CUIDADO : A sujidade pode avariar a bomba. Lavar o sistema de tubos antes de montar.

INDICAÇÃO : As válvulas de fecho e de retenção estão pré-montadas.

1. Preparar o local de montagem, de modo a que a bomba possa ser montada sem tensões mecânicas.
2. Escolher a posição de montagem correcta, só como indicado na (Fig. 3A). A seta na parte de trás da caixa indica a direcção da circulação dos fluidos.

Rodar ou retirar a cabeça do motor (Fig. 4)

1. Soltar a porca de união. Se necessário, desenroscar completamente.

ATENÇÃO : Não danificar a vedação do corpo. Substituir as vedações danificadas.

1. Rodar a cabeça do motor de modo a que o conector aponte para baixo.

ATENÇÃO : Em caso de posição incorrecta, pode entrar água e danificar a bomba.

1. Voltar a apertar a porca de união.

1. Rodar a r anhura (1) com uma chave de f endas de forma a que fique paralela à circulação dos fluidos.

INDICAÇÃO : Para fechar, colocar a ranhura perpendicular à circulação dos fluidos.

ATENÇÃO : As peças de plástico do motor não devem ter isolamento térmico, para proteger a bomba de sobreaquecimento.

Ligar (Fig. 6)

1. Ligar a tubagem.

ATENÇÃO : Nas versões com válvulas de retenção e fecho, estas já estão prémontadas estanques com um torque de aperto de 15 Nm (manual).

Um torque de aperto demasiado alto ao aparafusar destrói a união roscada da válvula e o O-ring. Ao montar, proteger a válvula contra torção com uma chave de bocas.

.2 Ligação eléctrica

PERIGO : Os trabalhos na ligação eléctrica só devem ser realizados por um electricista. Antes de ligar, certificar-se que o cabo de ligação está desconectado da corrente.

Realizar a ligação eléctrica como indicado a seguir:

(Fig. 7a - Fig. 7e)

Abrir o conector da seguinte forma: (Fig. 8)

.3 Encher e purgar o ar

1. Encher o equipamento.
2. O compartimento do rotor das bombas purga automaticamente após um curto período de funcionamento. Podem ser produzidos ruídos. Se necessário, pode-se ligar e desligar várias vezes para acelerar a purga. Um funcionamento a seco de curta duração não danifica a bomba.

Manutenção/avarias

Limpar

Limpar a bomba por fora só com um pano ligeiramente humedecido sem detergente.

Substituir a cabeça do motor

CUIDADO : Ao desmontar a cabeça do motor ou a bomba, pode sair fluido quente sob alta pressão. Deixar a bomba arrefecer antes. Antes desmontar a bomba, fechar as válvulas→ Pág 43.

INDICAÇÃO: Com o motor desmontado e a funcionar, podem ser produzidos ruídos e alterações na rotação. Neste caso, trata-se de um estado normal. O funcionamento impecável só é garantido quando a bomba funcionar com fluido.

Substituição da cabeça do motor → Pág 43.

A cabeça do motor pode ser adquirida num concessionário do Serviço Oficial BAXI.

Avarias	Causa	Solução
A bomba não arranca.	Interrupção na alimentação de corrente, curto circuito ou fusíveis queimados.	Mandar um electricista verificar a alimentação de corrente.
	O motor está bloqueado, p. ex. devido a depósitos no circuito de água.	Mandar um técnico desmontar a bomba → Pág 43. Rodar e retirar a sujidade do impulsor para que volte a mover-se.
A bomba produz ruídos	O motor arrasta, p.ex. devido a depósitos do circuito de água.
	Funcionamento a seco, água insuficiente	Verificar as guarnições de fecho. Devem estar completamente abertas.
	Ar na bomba.	Ligar/desligar a bomba 5x, durante 30 seg / 30 seg respectivamente.

INDICAÇÃO: Se não for possível reparar a avaria, contactar um técnico especialista.

Rim de vida

Não eliminar a bomba juntamente com o lixo doméstico.

• Encaminhar a bomba para a reciclagem.
• Em caso de dúvida, contactar as autoridades municipais do local e as empresas especializadas em tratamento de resíduos.

Declara bajo su exclusiva responsabilidad la conformidad del producto: Circulador Declara, sob sua exclusiva responsabilidade, a conformidade do produto: Circulador

Marca: BAXI

Serie: SB-4X

com as disposições essenciais das Directivas a seguir indicadas, com base na aplicação das Normas que se citam.
