Tipo de produto	Circulador de rotor molhado para instalação de aquecimento
Dimensões (C x L x A)	Aproximadamente 180 x 100 x 130 mm
Peso	Aproximadamente 1,5 kg
Alimentação	1~230 V ±10 %, 50 Hz
Consumo elétrico	Variável de acordo com a regulação, máx. 0,5 A
Classe de proteção	IP (ver placa de identificação)
Classe de temperatura	TF 95
Pressão de serviço máx.	6 bar (600 kPa)
Temperatura do fluido	-10°C a +95°C
Temperatura ambiente máx.	+40°C
Diâmetros de conexão	DN 15 (Rp 1/2"), DN 25 (Rp 1"), DN 30 (Rp 1 1/4")
Índice de eficiência energética (IEE)	Ver placa de identificação (≤0,20 para os mais eficientes)
Modos de regulação	Pressão diferencial variável (Δp-v) e velocidade constante (I, II, III)
Funções principais	Comutação eletrônica, regulação automática, proteção antigelo
Manutenção corrente	Purga automática; limpar o corpo com um pano úmido
Segurança	Parada de emergência via disjuntor, proteção contra gotas d'água, segurança crianças (idade >8 anos)
Peças de reposição	Juntas, cabo de conexão, anéis de vedação (originais)
Reparabilidade	Não abrir o motor; intervenção por um profissional qualificado
Informações gerais	Marca Baxi, modelo Quantum Mini, gama de circuladores

Perguntas frequentes - Quantum Mini Baxi

Como instalar a bomba Baxi Quantum Mini?

A instalação deve ser realizada por um profissional qualificado. Corte a alimentação antes de qualquer intervenção. Monte a bomba na posição horizontal (ver Fig. 3), com o sentido de fluxo correspondente às setas. Lave o circuito antes da montagem. Utilize válvulas de corte a montante e a jusante.

Quais são os modos de regulação disponíveis?

A bomba oferece dois modos: pressão diferencial variável (Δp-v) que adapta a altura manométrica à vazão, e velocidade constante com três velocidades fixas (I, II, III). Você alterna entre eles pressionando brevemente a tecla de comando.

Como purgar a bomba?

A câmara do rotor é purgada automaticamente após alguns minutos de funcionamento. Se os ruídos persistirem, execute vários ciclos de partida/parada. O funcionamento a seco de curta duração não danifica a bomba.

O que fazer se a bomba não ligar?

Verifique primeiro o fusível e a alimentação elétrica. Certifique-se de que a tensão corresponde à placa de identificação. Se o problema persistir, chame um eletricista qualificado.

Como ajustar a curva característica?

Pressione brevemente (1 segundo) a tecla de comando para percorrer os modos e curvas. Os LEDs indicam a seleção: para o modo Δp-v, as curvas I, II, III estão disponíveis; para velocidade constante, três velocidades fixas. A 6ª pressão retorna ao ajuste inicial.

Qual é a pressão máxima de serviço?

A pressão máxima de serviço é de 6 bar (600 kPa). Não ultrapasse esse valor para evitar danos.

Pode-se isolar termicamente a bomba?

Apenas o corpo da bomba pode ser isolado. O motor, o módulo de regulação e as aberturas de descarga de condensados devem permanecer desobstruídos para evitar superaquecimento.

Como fazer a manutenção da bomba?

Antes de qualquer manutenção, corte a alimentação e deixe a bomba esfriar. Limpe o exterior com um pano úmido. Nunca remova a tampa do motor. Em caso de vazamento, substitua as juntas por peças originais.

A bomba é adequada para crianças?

O aparelho pode ser usado por crianças acima de 8 anos sob supervisão. As crianças não devem brincar com a bomba. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.

O que fazer em caso de ruído anormal?

Um ruído pode indicar cavitação devido à pressão de entrada insuficiente. Aumente a pressão de admissão dentro dos limites admissíveis ou reduza a altura manométrica ajustada. Se o ruído persistir, verifique se a bomba está corretamente purgada.

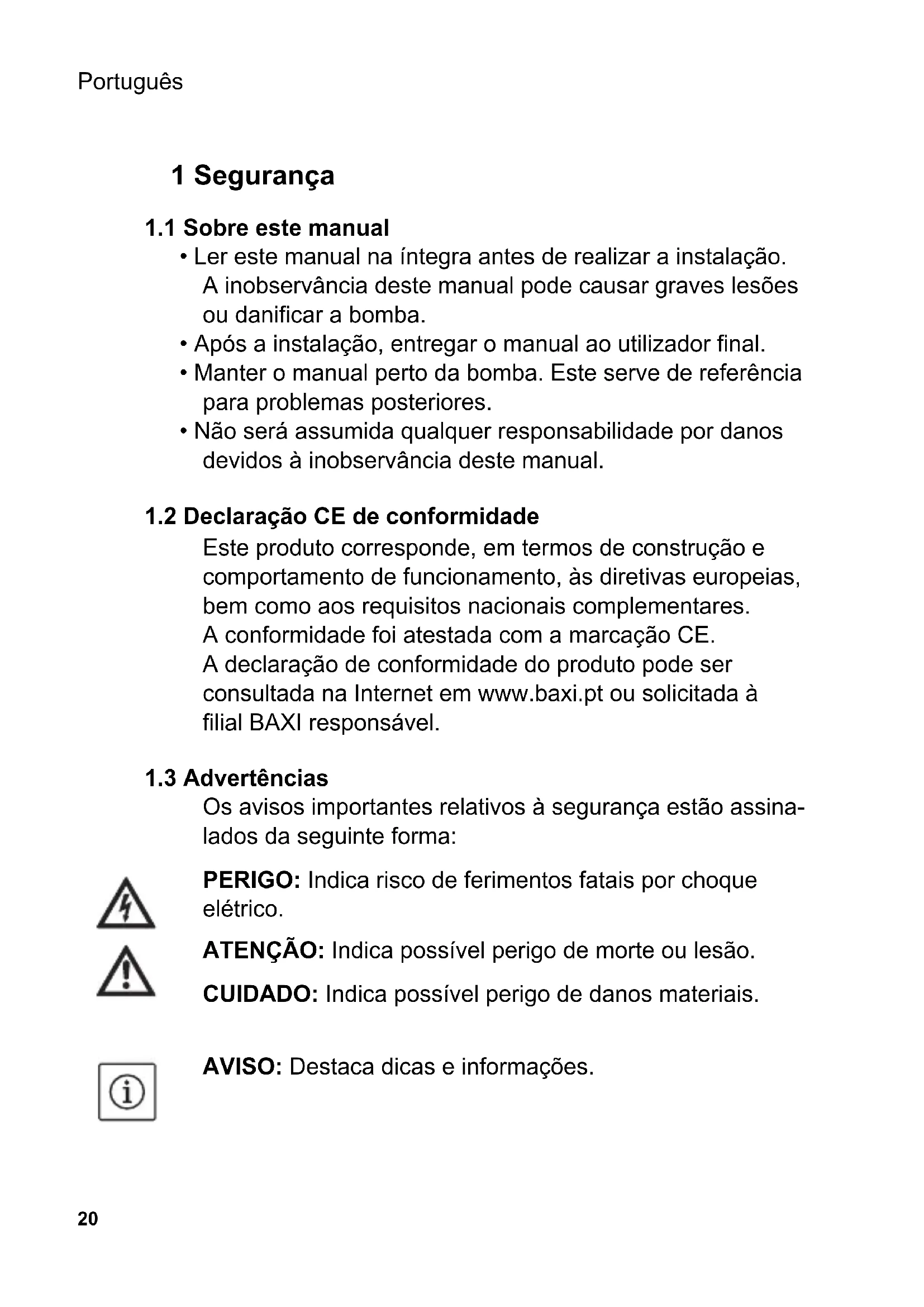

MANUAL DE UTILIZADOR Quantum Mini Baxi

pt Manual de Instalação e funcionamento 20

• Ler este manual na íntegra antes de realizar a instalação. A inobservância deste manual pode causar graves lesões ou danificar a bomba.
• Após a instalação, entregar o manual ao utilizador final.
• Manter o manual perto da bomba. Este serve de referência para problemas posteriores.
• Não será assumida qualquer responsabilidade por danos devidos à inobservância deste manual.

1.2 Declaração CE de conformidade

Este produto corresponde, em termos de construção e comportamento de funcionamento, às diretivas europeias, bem como aos requisitos nacionais complementares.

A conformidade foi atestada com a marcação CE.

A declaração de conformidade do produto pode ser consultada na Internet em www.baxi.pt ou solicitada à filial BAXI responsável.

1.3 Advertências

Os avisos importantes relativos à segurança estão assina- lados da seguinte forma:

PERIGO: Indica risco de ferimentos fatais por choque elétrico.

ATENÇÃO: Indica possível perigo de morte ou lesão.

CUIDADO: Indica possível perigo de danos materiais.

AVISO: Destaca dicas e informações.

1.4 Qualificação

- A instalação da bomba só deve ser realizada por pessoal qualificado.

A ligação elétrica só deve ser realizada por um eletricista.

- Este aparelho pode ser utilizado por crianças com 8 anos ou mais e ainda por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimentos, se forem supervisionadas ou instruídas sobre a utilização segura do aparelho e, deste modo, compreenderem os perigos resultantes. As crianças não podem brincar com o aparelho. A limpeza e a manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão.

1.5 Normas

Ao instalar, observar as seguintes normas na versão atual:

- Normas de prevenção contra acidentes

• VDE 0700/Parte1 (EN 60335-1)

- Outras normas locais (por ex. IEC, VDE etc.)

1.6 Modificação e peças de substituição

A modificação e o fabrico não autorizado de peças de substituição põem em perigo a segurança do produto/pessoal técnico e anulam as declarações do fabricante relativas à segurança.

- A bomba não deve ser modificada nem remodelada na sua forma técnica.

- É proibido retirar a cobertura de plástico para abrir o motor da bomba.

- Utilizar apenas peças de substituição originais.

1.7 Transporte/Armazenamento

No ato de entrega, desembalar a bomba e todos os acessórios e verificá-los. Participar imediatamente quaisquer danos de transporte. Enviar a bomba só na embalagem original.

A bomba deve ser protegida contra humidade, geada e danos mecânicos e não pode ser exposta a temperaturas fora do intervalo compreendido entre os -10 °C e os +50 °C.

1.8 Corrente elétrica

Perigo de choque elétrico devido a corrente elétrica. Ter o seguinte em atenção:

- Antes de iniciar os trabalhos na bomba, desligar a corrente, verificar se está sem tensão e bloquear contra nova ativação.

- Não dobrar o cabo de ligação, entalá-lo ou deixá-lo entrar em contacto com fontes de calor.

- Nunca abrir o módulo de controlo e remover os elementos de comando.

- A bomba está protegida contra gotejamento, de acordo com o tipo de proteção IP (ver placa de identificação). Proteger a bomba contra salpicos de água e não imergi-la em água ou outros líquidos.

- A ligação deve ser protegida com um disjuntor FI (RCD).

2 Especificações técnicas

* Valor de referência para as bombas de circulação mais eficientes: IEE ≤ 0,20
2.1 Dados

	Quantum MINI
Tensão de ligação	1 ~ 230 V ±10 %, 50 Hz
Classe de temperatura TF 95
Tipo de proteção IP Ver placa de identificação
Índice da eficiência energética IEE * Ver placa de identificação
Diâmetro nominal da ligação (Ligação roscada)	DN 15 (Rp 1⁄2), DN 25 (Rp 1), DN 30 (Rp 11⁄4)
Temperaturas da água com uma temperatura ambiente máx. +40 °C	-10 °C a +95 °C
Temperatura ambiente máx. -10 °C a	+40 °C
Pressão de funcionamento máx. 6 bar	(600 kPa)
Pressão de alimentação mínima +95 °C	0,3 bar (30 kPa)

2.2 Equipamento fornecido

• Bomba
• Anéis de vedação
• Conector fornecido
• Manual de instalação e funcionamento

3 Descrição e funções

3.1 Utilização prevista

As bombas de circulação desta série foram concebidas para sistemas de aquecimento de água quente e sistemas semelhantes com caudais continuamente variáveis.

Os fluidos autorizados são água de aquecimento, conforme VDI 2035, e misturas de água e glicol numa relação de mistura 1:1.

Ao misturar glicol, corrigir os dados do meio de transporte da bomba de acordo com a viscosidade mais elevada, conforme a relação de mistura percentual.

Para a utilização prevista, ter em atenção este manual, assim como as indicações e a sinalética que se encontram na bomba.

Qualquer outra utilização é considerada não prevista.

3.2 Descrição do produto

A bomba (Fig. 1/1) é composta por um sistema hidráulico, um motor de rotor húmido com rotor magnético permanente e um módulo de controlo eletrónico com conversor de frequência integrado. O módulo de controlo contém uma tecla de comando, bem como LEDs (Fig. 1/2) para a regulação e indicação de todos os parâmetros.

3.3 Funções

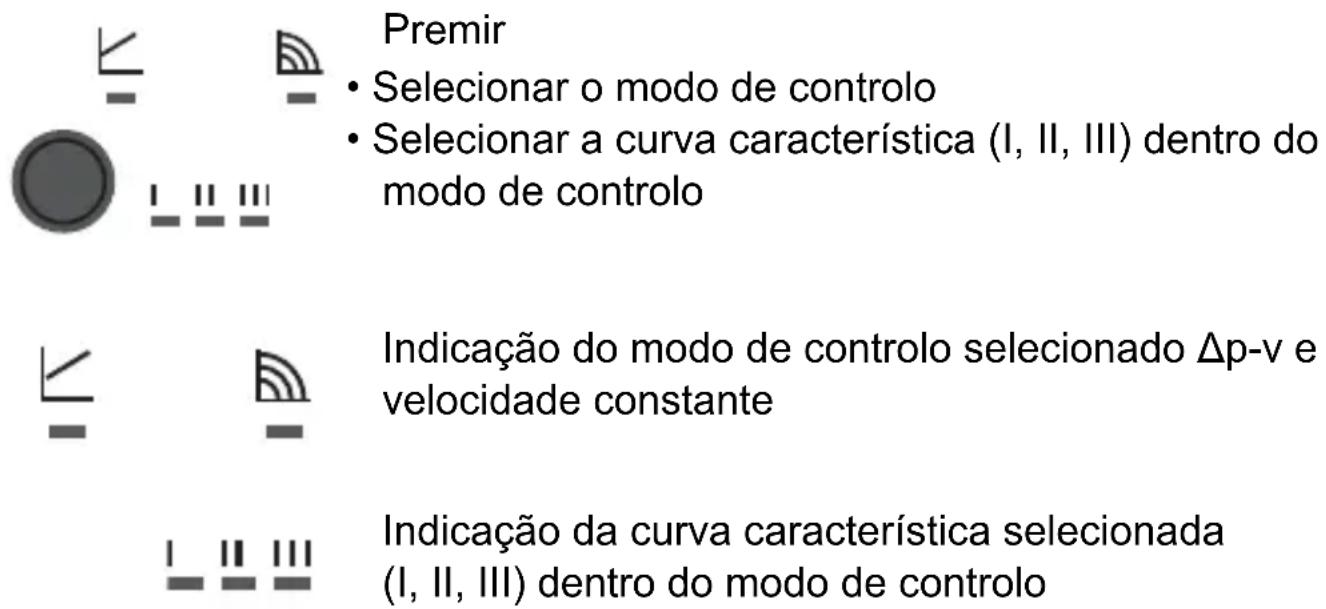

Tecla de comando

Premir • Selecionar o modo de controlo • Selecionar a curva característica (I, II, III) dentro do modo de controlo Indicação do modo de controlo selecionado Δp-v e velocidade constante Indicação da curva característica selecionada (I, II, III) dentro do modo de controlo

Modos de controlo

Pressão diferencial variável (Δp-v):

No caso de diminuição do caudal na rede de tubos, a bomba reduz a altura manométrica para metade (Fig. 2a). Opcionalmente com três curvas características predefinidas (I, II, III).

Velocidade constante (I, II, III):

A bomba funciona em três velocidades fixas definidas (Fig. 2b).

4 Instalação e ligação elétrica

4.1 Instalação

PERIGO: Antes de iniciar os trabalhos, certificar-se de que a bomba está separada da alimentação elétrica.

Local de instalação

• Para a instalação, prover um local protegido contra intempéries, sem geada nem pó e bem ventilado. Selecionar um local de instalação acessível.
• Preparar o local de instalação para que a bomba possa ser montada sem tensões mecânicas. Se necessário, fixar ou apoiar as tubagens em ambos os lados da bomba.

AVISO: Montar válvulas de corte à frente e atrás da bomba, para facilitar uma eventual substituição da mesma. Realizar a instalação de modo a evitar que pingue água de fuga para cima do módulo de controlo. Para isso, alinhar a válvula de cunha superior lateralmente, se necessário.

- Antes da instalação, concluir todos os trabalhos de soldadura nas proximidades da bomba.

CUIDADO: A sujidade pode causar avarias na bomba. Lavar o sistema de tubos antes da instalação.

• Seleccionar a posição de montagem correta com motor da bomba na horizontal, apenas como representado na (Fig. 3). As setas de direção no corpo da bomba indicam o sentido de circulação dos fluidos.
• Em trabalhos de isolamento térmico necessários, só o corpo da bomba é que pode ser isolado. O motor da bomba, o módulo e as aberturas de escoamento de condensados devem estar desobstruídos.

Rodar a cabeça do motor

Se a posição de montagem do módulo tiver de ser alterada, o corpo do motor deve ser rodado da seguinte forma:

• Se necessário, retirar o isolamento térmico,
• Soltar os parafusos sextavados internos,
• Rodar o corpo do motor com o módulo de controlo.

AVISO: Em geral, rodar a cabeça do motor antes de o sistema estar cheio. Ao rodar a cabeça do motor num sistema já cheio, não retirar a cabeça do motor do corpo da bomba. Rodar a cabeça do motor pressionando ligeira-mente a unidade do motor, para não sair água da bomba.

CUIDADO: Não danificar a vedação do corpo. Substituir os vedantes danificados.

- Rodar a cabeça do motor para que a ficha corresponda às posições de montagem admissíveis (Fig. 3).

CUIDADO: Em caso de posição incorreta, pode entrar água e danificar a bomba.

• Apertar novamente os parafusos sextavados internos,
• Se necessário, colocar novamente o isolamento térmico.

4.2 Ligação elétrica

PERIGO: Os trabalhos na ligação elétrica só podem ser levados a cabo por um eletricista, cumprindo as normas nacionais e locais.

Antes de ligar, certificar-se de que o tubo de ligação não está sob corrente.

• A tensão de ligação à rede e o tipo de corrente têm de corresponder aos dados da placa de identificação.

• Realizar a ligação do conector (Fig. 4a a 4e).

• Ligação de rede: L, N, PE.

• Fusível de entrada máx.: 10 A, lento.

- Ligar a bomba à terra em conformidade com as normas. Proceder à desmontagem do conector, de acordo com a Fig. 5, sendo que, para isso, é necessária uma chave de fendas.

• A ligação elétrica deve ser realizada com um tubo de ligação fixo que disponha de uma tomada ou um interruptor com todos os polos com aberturas de contactos com, no mínimo, 3 mm.
• Para a proteção contra gotejamento e tração na ligação roscada PG, é necessário utilizar um tubo de ligação com diâmetro exterior suficiente (por ex. H05VV-F3G1,5).
• Ao aplicar as bombas em instalações com temperaturas de água superiores a 90 °C, utilizar um tubo de ligação resistente ao calor.
• O cabo de ligação deve ser instalado de forma a não entrar nunca em contacto com a tubagem e/ou o corpo da bomba e do motor.
• A ligação da bomba através do Triacs/relé semicondutor deve ser verificada em casos individuais.

CUIDADO: O controlo de fase ou o comando externo com temporização da tensão podem levar a danos eletrónicos.

• Operar a bomba apenas com tensão alternada sinusoidal de acordo com os dados da placa de identificação.
• A ligação da bomba através do Triacs/relé semiconductor deve ser verificada em casos individuais.

5 Arranque/Funcionamento

ATENÇÃO: Conforme o estado de funcionamento da bomba ou da instalação (temperatura do fluido), a mesma pode atingir altas temperaturas. Perigo de queimaduras ao tocar na bomba!

O arranque deve ser efetuado exclusivamente por pessoal qualificado!

5.1 Purga do ar

• Encher e purgar o ar da instalação de forma adequada.
• O compartimento do rotor das bombas ventila-se automaticamente após um curto período de funcionamento. Podem ser produzidos ruídos. Se necessário, pode-se ligar e desligar várias vezes para acelerar a ventilação. Um funcionamento a seco de curta duração não danifica a bomba.

5.2 Ajustar o modo de controlo

Seleção do modo de controlo

A indicação por LEDs dos modos de controlo selecionados e das respetivas curvas características é efetuada no sentido horário.

Os LEDs indicam respetivamente o modo de controlo e a curva característica configurados.

Segue-se a apresentação das possíveis configurações (exemplo: velocidade constante/curva característica III):

Indicador LED Modo de controlo Curva
	características
1. Velocidade constante	II
2. Velocidade constante	I
	Indicador LED Modo de controlo Curva
		característica
3. Pressão diferencial	variável p-v	III
4. Pressão diferencial	variável p-v	II
5. Pressão diferencial	variável p-v	I
6. Velocidade constante		III

Com a 6.ª pressão da tecla volta-se à regulação inicial (velocidade constante/curva característica III).

AVISO: No caso de uma interrupção de rede, todas as regulações e indicações permanecem guardadas.

6 Manutenção/avarias

PERIGO: Em todos os trabalhos de manutenção e reparação, a bomba deve ser desligada da tensão e protegida contra uma reativação não autorizada.

• Por norma, os danos no cabo de ligação só podem ser eliminados por um eletricista qualificado.
• A eliminação de avarias apenas pode ser efetuada por pessoal qualificado!

ATENÇÃO: Perigo de queimaduras ao tocar na bomba! Conforme o estado de funcionamento da bomba ou da instalação (temperatura do fluido), a mesma pode atingir altas temperaturas.

Ao desmontar a cabeça do motor ou a bomba, pode sair fluido quente sob alta pressão.

• Deixar a bomba arrefecer antes.
• Antes de desmontar a bomba, fechar as válvulas de fecho. No interior do motor há sempre um forte campo magnético. O rotor magnético permanente montado pode ser extremamente perigoso se a desmontagem for efetuada por pessoas com implantes medicinais (por exemplo, pacemaker).
• Nunca abrir o motor e nunca retirar o rotor.

Avaria Causa Solução
A bomba não funciona com a alimentação de corrente ligada	Fusível elétrico avariado	Verificar os fusíveis
	A bomba não tem tensão	Eliminar a interrupção de tensão
A bomba produz ruídos	Cavitação devido a pressão de alimentação insuficiente	Aumentar a pressão inicial do sistema dentro do âmbito admissível
		Verificar a regulação da altura manométrica e, se necessário, reduzir a altura
O edifício não aquece	Potência calorífica das superfícies de aquecimento demasiado baixa	Aumentar o valor nominal

7 Remoção

Informação relativa à recolha de produtos elétricos e eletrónicos

Com a remoção e reciclagem devida deste produto, evitam-se danos ambientais e a colocação em perigo da saúde pessoal.

AVISO:

Proibição da remoção através do lixo doméstico!

Os produtos elétricos e eletrónicos com esta sinalética não devem ser eliminados com o lixo doméstico.

• Para a remoção do produto e dos seus componentes, é necessário contactar empresas de remoção públicas ou privadas.
• Outras informações sobre a eliminação adequada são concedidas pela administração municipal, serviço de eliminação de resíduos e em todo o lado onde o produto foi adquirido.

Reserva-se o direito de alterações técnicas!
