Tipo de produto	Circulador de alto rendimento
Marca	Baxi
Modelo	Quantum Maxi
Categoria	Bomba de aquecimento
Alimentação elétrica	1 ~ 230 V ±10 %, 50 Hz
Faixa de temperatura da água	-10 °C a +95 °C
Temperatura ambiente máx.	+40 °C
Pressão de serviço máx.	6 bar (600 kPa)
Pressão de entrada mín. a 95 °C	0,3 bar (30 kPa)
Diâmetro nominal de conexão	DN 25 (Rp 1) ou DN 30 (Rp 1 1/4)
Classe de proteção IP	Ver placa de identificação (tipicamente IP44)
Índice de eficiência energética IEE	≤ 0,20 (ver placa)
Classe de temperatura TF	95
Modos de regulação	Pressão diferencial variável (Δp-v), constante (Δp-c), 3 velocidades fixas
Exibição	LED: potência absorvida (W) ou altura manométrica (m) ou velocidade
Purga	Automática após alguns minutos de funcionamento
Proteção contra gelo	Não expor a temperaturas fora de -10 °C a +50 °C
Proteção elétrica	Disjuntor diferencial (RCD) recomendado
Calibre do fusível máx.	10 A, inerte
Fluidos permitidos	Água de aquecimento (VDI 2035) ou misturas água/glicol 1:1
Material	Corpo da bomba e motor com rotor submerso e ímã permanente
Posição de montagem	Motor horizontal apenas (eixo horizontal)
Manutenção	Nenhuma manutenção regular necessária; purga automática
Peças de reposição	Apenas peças originais Baxi
Reparabilidade	Não abrir o motor; intervenção apenas por pessoal qualificado

Perguntas frequentes - Quantum Maxi Baxi

Qual é a tensão de alimentação da bomba Quantum Maxi?

A bomba funciona sob uma tensão de 1 ~ 230 V ±10 %, 50 Hz.

Em que posição montar a bomba?

O motor deve estar em posição horizontal (eixo do rotor horizontal). Ver figura 3 no manual.

Quais são os modos de regulação disponíveis?

Três modos: pressão diferencial variável (Δp-v), pressão diferencial constante (Δp-c) e 3 velocidades fixas (c1, c2, c3).

Como purgar a bomba?

A purga é automática após alguns minutos de funcionamento. Partidas/paradas repetidas podem acelerar a purga.

O que fazer em caso de código de erro E10?

O código E10 indica um bloqueio do rotor. Chamar um técnico especializado.

Posso usar uma mistura água/glicol?

Sim, as misturas água/glicol até 50% são permitidas. Atenção à correção de altura devido à viscosidade.

Como ajustar a altura manométrica?

Girar o botão de comando: no modo Δp-v ou Δp-c, o valor se ajusta em passos de 0,1 m. No modo 3 velocidades, escolher c1, c2 ou c3.

A bomba faz barulho, o que fazer?

Verificar a pressão de entrada (cavitação possível) e reduzir a altura manométrica se necessário. Consultar o manual para outras causas.

Qual é a proteção contra vazamentos de água?

A bomba é protegida contra gotas de água (classe IP ver placa). Não mergulhá-la em água e orientar as válvulas para evitar o fluxo sobre o módulo.

Posso substituir o cabo de alimentação eu mesmo?

Não, apenas um eletricista qualificado pode reparar ou substituir o cabo de conexão danificado.

MANUAL DE UTILIZADOR Quantum Maxi Baxi

pt Manual de Instalação e funcionamento 18

c1, c2, c3 3 velocidades (c1, c2, c3):

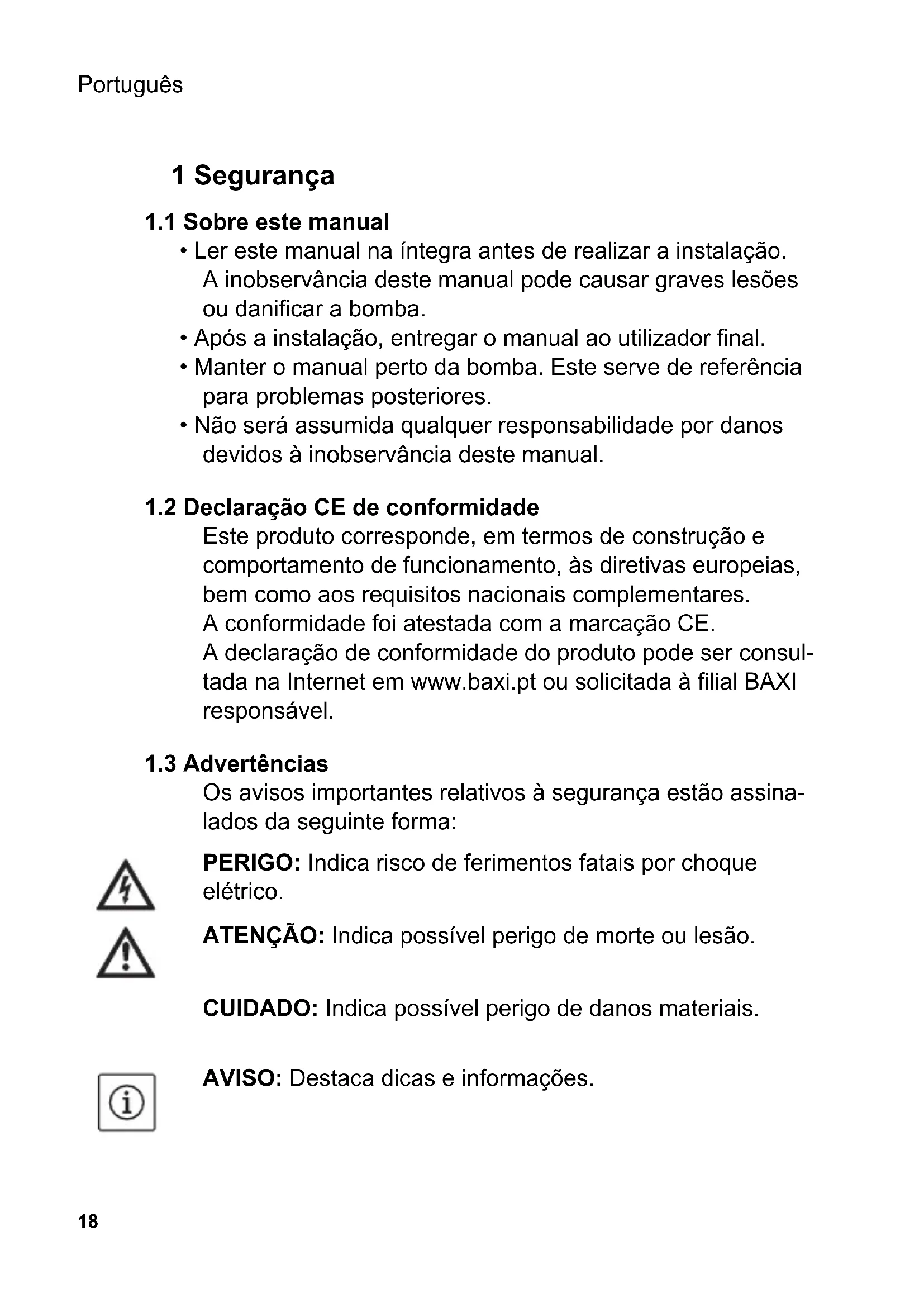

• Ler este manual na íntegra antes de realizar a instalação. A inobservância deste manual pode causar graves lesões ou danificar a bomba.
• Após a instalação, entregar o manual ao utilizador final.
• Manter o manual perto da bomba. Este serve de referência para problemas posteriores.
• Não será assumida qualquer responsabilidade por danos devidos à inobservância deste manual.

1.2 Declaração CE de conformidade

Este produto corresponde, em termos de construção e comportamento de funcionamento, às diretivas europeias, bem como aos requisitos nacionais complementares.

A conformidade foi atestada com a marcação CE.

A declaração de conformidade do produto pode ser consultada na Internet em www.baxi.pt ou solicitada à filial BAXI responsável.

1.3 Advertências

Os avisos importantes relativos à segurança estão assina- lados da seguinte forma:

PERIGO: Indica risco de ferimentos fatais por choque elétrico.

ATENÇÃO: Indica possível perigo de morte ou lesão.

CUIDADO: Indica possível perigo de danos materiais.

AVISO: Destaca dicas e informações.

1.4 Qualificação

- A instalação da bomba só deve ser realizada por pessoal qualificado. A ligação elétrica só deve ser realizada por um eletricista.

- Este aparelho pode ser utilizado por crianças com 8 anos ou mais e ainda por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimentos, se forem supervisionadas ou instruídas sobre a utilização segura do aparelho e, deste modo, compreenderem os perigos resultantes. As crianças não podem brincar com o aparelho. A limpeza e a manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão.

1.5 Normas

Ao instalar, observar as seguintes normas na versão atual:

- Normas de prevenção contra acidentes

• VDE 0700/Parte1 (EN 60335-1)

- Outras normas locais (por ex. IEC, VDE etc.)

1.6 Modificação e peças de substituição

A modificação e o fabrico não autorizado de peças de substituição põem em perigo a segurança do produto/pessoal técnico e anulam as declarações do fabricante relativas à segurança.

- A bomba não deve ser modificada nem remodelada na sua forma técnica.

- É proibido retirar a cobertura de plástico para abrir o motor da bomba.

- Utilizar apenas peças de substituição originais.

1.7 Transporte/Armazenamento

No ato de entrega, desembalar a bomba e todos os acessórios e verificá-los. Participar imediatamente quaisquer danos de transporte. Enviar a bomba só na embalagem original.

A bomba deve ser protegida contra humidade, geada e danos mecânicos e não pode ser exposta a temperaturas fora do intervalo compreendido entre os -10 °C e os +50 °C.

1.8 Corrente elétrica

Perigo de choque elétrico devido a corrente elétrica. Ter o seguinte em atenção:

- Antes de iniciar os trabalhos na bomba, desligar a corrente, verificar se está sem tensão e bloquear contra nova ativação.

- Não dobrar o cabo de ligação, entalá-lo ou deixá-lo entrar em contacto com fontes de calor.

- Nunca abrir o módulo de controlo e remover os elementos de comando.

- A bomba está protegida contra gotejamento, de acordo com o tipo de proteção IP (ver placa de identificação). Proteger a bomba contra salpicos de água e não imergi-la em água ou outros líquidos.

- A ligação deve ser protegida com um disjuntor FI (RCD).

2 Especificações técnicas

2.1 Dados

	Quantum MAXI
Tensão de ligação	1 ~ 230 V ±10 %, 50 Hz
Classe de temperatura TF 95
Tipo de proteção IP Ver placa de identificação
Índice da eficiência energética IEE * Ver placa de identificação
Diâmetro nominal da ligação (Ligação roscada)	DN 25 (Rp 1), DN 30 (Rp 1 14 )
Temperaturas da água com uma temperatura ambiente máx. +40 °C	-10 °C a +95 °C
Temperatura ambiente máx. -10 °C a +40 °C
Pressão de funcionamento máx. 6 bar (600 kPa)
Pressão de alimentação mínima +95 °C 0,3 bar (30 kPa)

* Valor de referência para as bombas de circulação mais eficientes: IEE ≤ 0,20

2.2 Equipamento fornecido

• Bomba
  • Ligações roscadas
• Anéis de vedação
• Conector fornecido
• Manual de instalação e funcionamento

3 Descrição e funções

3.1 Utilização prevista

As bombas de circulação desta série foram concebidas para sistemas de aquecimento de água quente e sistemas semelhantes com caudais continuamente variáveis.

Os fluidos autorizados são água de aquecimento, conforme VDI 2035, e misturas de água e glicol numa relação de mistura 1:1.

Ao misturar glicol, corrigir os dados do meio de transporte da bomba de acordo com a viscosidade mais elevada, conforme a relação de mistura percentual.

Para a utilização prevista, ter em atenção este manual, assim como as indicações e a sinalética que se encontram na bomba.

Qualquer outra utilização é considerada não prevista.

3.2 Descrição do produto

A bomba (Fig. 1/1) é composta por um sistema hidráulico, um motor de rotor húmido com rotor magnético permanente e um módulo de controlo eletrónico com conversor de frequência integrado.

O módulo de controlo possui um botão de operação e um indicador LED (Fig. 1/2) para regulação de todos os parâmetros e para visualização do consumo de potência atual em W.

3.3 Funções

O botão de operação permite regular, ativar ou desativar todas as funções.

No modo de funcionamento é indicado o consumo de potência atual em W.

Rodando o botão, o LED indica a altura manométrica em "m",

ou a velocidade.

Modos de controlo

Pressão diferencial variável (Δp-v):

No caso de diminuição do caudal na rede de tubos, a bomba reduz a altura manométrica para metade (Fig. 2a).

Pressão diferencial constante (Δp-c):

A regulação mantém a altura manométrica definida constante, independentemente do caudal bombeado (Fig. 2b).

c1, c2, c3 3 velocidades (c1, c2, c3):

A bomba funciona de uma forma não controlada nas três velocidades fixas definidas (Fig. 2c).

4 Instalação e ligação elétrica

4.1 Instalação

PERIGO: Antes de iniciar os trabalhos, certificar-se de que a bomba está separada da alimentação elétrica.

Local de instalação

• Para a instalação, prover um local protegido contra intempéries, sem geada nem pó e bem ventilado.
  Seleccionar um local de instalação acessível.
• Preparar o local de instalação para que a bomba possa ser montada sem tensões mecânicas. Se necessário, fixar ou apoiar as tubagens em ambos os lados da bomba.

AVISO: Montar válvulas de corte à frente e atrás da bomba, para facilitar uma eventual substituição da mesma. Realizar a instalação de modo a evitar que pingue água de fuga para cima do módulo de controlo. Para isso, alinhar a válvula de cunha superior lateralmente, se necessário.

- Antes da instalação, concluir todos os trabalhos de soldadura nas proximidades da bomba.

CUIDADO: A sujidade pode causar avarias na bomba. Lavar o sistema de tubos antes da instalação.

• Seleccionar a posição de montagem correta com motor da bomba na horizontal, apenas como representado na (Fig. 3). As setas de direção no corpo da bomba indicam o sentido de circulação dos fluidos.
• Em trabalhos de isolamento térmico necessários, só o corpo da bomba é que pode ser isolado. O motor da bomba, o módulo e as aberturas de escoamento de condensados devem estar desobstruídos.

Rodar a cabeça do motor

Se a posição de montagem do módulo tiver de ser alterada, o corpo do motor deve ser rodado da seguinte forma:

• Soltar os parafusos sextavados internos,
• Rodar o corpo do motor com o módulo de controlo.

AVISO: Em geral, rodar a cabeça do motor antes de o sistema estar cheio. Ao rodar a cabeça do motor num sistema já cheio, não retirar a cabeça do motor do corpo da bomba. Rodar a cabeça do motor pressionando ligeiramente a unidade do motor, para não sair água da bomba.

CUIDADO: Não danificar a vedação do corpo. Substituir os vedantes danificados.

- Rodar a cabeça do motor para que o conector corresponda às posições de montagem admissíveis (Fig. 3).

CUIDADO: Em caso de posição incorreta, pode entrar água e danificar a bomba.

- Apertar novamente os parafusos sextavados internos.

4.2 Ligação elétrica

PERIGO: Os trabalhos na ligação elétrica só podem ser levados a cabo por um eletricista, cumprindo as normas nacionais e locais.

Antes de ligar, certificar-se de que o tubo de ligação não está sob corrente.

• A tensão de ligação à rede e o tipo de corrente têm de corresponder aos dados da placa de identificação.

• Realizar a ligação do conector (Fig. 4a a 4e).

• Ligação de rede: L, N, PE.

• Fusível de entrada máx.: 10 A, lento.
• Ligar a bomba à terra em conformidade com as normas.

Proceder à desmontagem do conector, de acordo com a Fig. 5, sendo que, para isso, é necessária uma chave de fendas.

• A ligação elétrica deve ser realizada com um tubo de ligação fixo que disponha de uma tomada ou um interruptor com todos os polos com aberturas de contactos com, no mínimo, 3 mm.
• Para a proteção contra gotejamento e tração na ligação roscada PG, é necessário utilizar um tubo de ligação com diâmetro exterior suficiente (por ex. H05VV-F3G1,5).
• Ao aplicar as bombas em instalações com temperaturas de água superiores a 90 °C, utilizar um tubo de ligação resistente ao calor.
• O cabo de ligação deve ser instalado de forma a não entrar nunca em contacto com a tubagem e/ou o corpo da bomba e do motor.
• A ligação da bomba através do Triacs/relé semicondutor deve ser verificada em casos individuais.

CUIDADO: O controlo de fase ou o comando externo com temporização da tensão podem levar a danos eletrónicos.

• Operar a bomba apenas com tensão alternada sinusoidal de acordo com os dados da placa de identificação.
• A ligação da bomba através do Triacs/relé semicondu- tor deve ser verificada em casos individuais.

5 Arranque/Funcionamento

ATENÇÃO: Conforme o estado de funcionamento da bomba ou da instalação (temperatura do fluido), a mesma pode atingir altas temperaturas. Perigo de queimaduras ao tocar na bomba!

O arranque deve ser efetuado exclusivamente por pessoal qualificado!

5.1 Operação

O acionamento da bomba é efetuado através do botão de operação.

Rodar

Seleção do modo de controlo e ajuste da altura manométrica ou velocidade.

5.2 Purga do ar

• Encher e purgar o ar da instalação de forma adequada.
• O compartimento do rotor das bombas ventila-se automaticamente após um curto período de funcionamento. Podem ser produzidos ruídos. Se necessário, pode-se ligar e desligar várias vezes para acelerar a ventilação. Um funcionamento a seco de curta duração não danifica a bomba.

5.3 Regulação da bomba

Ao rodar o botão é selecionado o símbolo do modo de controlo e regulada a altura manométrica ou a velocidade pretendidas.

Seleção do modo de controlo

Pressão diferencial variável (Δp-v): ver também Fig. 2a A bomba é ajustada como contínua no modo de regulação Δp-v.

Pressão diferencial variável (Δp-c): ver também Fig. 2b A bomba é ajustada como contínua no modo de regulação Δp-c.

c1, c2, c3

3 velocidades: ver também Fig. 2c

A bomba é ajustada com uma velocidade fixa do modo de regulação de 3 velocidades.

AVISO: Se uma bomba de aquecimento standard for substituída por esta bomba eletrónica de alto rendimento, como ponto de referência para a regulação do valor nominal da bomba, o botão pode ser ajustado na escala para 3 velocidades para a primeira, segunda ou terceira curva característica (c1, c2, c3).

Regulação da altura manométrica/Velocidade

Rodar o botão para a esquerda ou direita dentro do modo de regulação selecionado permite aumentar ou reduzir os valores nominais/as velocidades. No modo de regulação Δp-v ou Δp-c, é efetuada a regulação em passos de 0,1 m.

Ao rodar o botão, o display no modo de regulação Δp-v ou Δp-c muda para o valor nominal ajustado da bomba. O símbolo “m” acende.

No modo de 3 velocidades, é exibido c1, c2 ou c3 para a respetiva curva característica.

Se deixar de rodar o botão durante 2 segundos, o indicador pisca 5 vezes e muda de novo para o consumo de potência atual. O símbolo “W” acende.

Regulação de fábrica: p -v, 1/2 H _max

AVISO: No caso de uma interrupção de rede, todas as regulações e indicações permanecem guardadas.

6 Manutenção/avarias

PERIGO: Em todos os trabalhos de manutenção e reparação, a bomba deve ser desligada da tensão e protegida contra uma reativação não autorizada.

- Por norma, os danos no cabo de ligação só podem ser eliminados por um eletricista qualificado.

- A eliminação de avarias apenas pode ser efetuada por pessoal qualificado!

ATENÇÃO: Perigo de queimaduras ao tocar na bomba! Conforme o estado de funcionamento da bomba ou da instalação (temperatura do fluido), a mesma pode atingir altas temperaturas.

Ao desmontar a cabeça do motor ou a bomba, pode sair fluido quente sob alta pressão.

- Deixar a bomba arrefecer antes.

- Antes de desmontar a bomba, fechar as válvulas de fecho. No interior do motor há sempre um forte campo magnético. O rotor magnético permanente montado pode ser extremamente perigoso se a desmontagem for efetuada por pessoas com implantes medicinais (por exemplo, pacemaker).

- Nunca abrir o motor e nunca retirar o rotor.

Avaria Causa Solução
A bomba não funciona com a alimentação de corrente ligada	Fusível elétrico avariado	Verificar os fusíveis
	A bomba não tem tensão	Eliminar a interrupção de tensão
A bomba produz ruídos	Cavitação devido a pressão de alimentação insuficiente	Aumentar a pressão inicial do sistema dentro do âmbito admissível
		Verificar a regulação da altura manométrica e, se necessário, reduzir a altura
O edifício não aquece	Potência calorífica das superfícies de aquecimento demasiado baixa	Aumentar valor nominal (ver 5.3)
		Ajustar o modo de regulação em Δp-c

Avisos de avaria

Código	Avaria Causa Solução
E 04 B	aixa tensão	Fornecimento de tensão insuficiente no lado de entrada da rede demasiado reduzido
E 05 Sobretensão		Fornecimento de tensão no lado de entrada da rede demasiado elevado
E 07 Funciona-mento do gerador		O fluxo passa pelo sistema hidráulico da bomba, mas a bomba não tem tensão
E 10 Bloqueio O rotor está		bloqueado
E 11 Funciona-mento a seco		Ar na bomba Verificar o caudal/a pressão da água

Código	Avaria Causa	Solução
E 21 Sobrecarga Motor com	funciona-mento dificultado	Solicitar técnico especializado
E 23 Curto-circuito Corrente	de motor demasiado elevada	Solicitar técnico especializado
E 25 Contacto/bobinagem	Bobinagem avariada	Solicitar técnico especializado
E 30 Sobrequeci-mento do módulo	Interior do módulo demasiado quente	Verificar as condições de aplicação de acordo com o capítulo 2
E 36 Módulo avariado	Componentes ele-trónicos danificados	Solicitar técnico especializado

AVISO:

Em E07, E11, E21:

a bomba continua a funcionar com uma capacidade de transporte limitada.

a bomba desliga-se (dependendo do código de erro), tenta arranques cíclicos.

7 Remoção

Informação relativa à recolha de produtos elétricos e eletrónicos

Com a remoção e reciclagem devida deste produto, evitam-se danos ambientais e a colocação em perigo da saúde pessoal.

AVISO:

Proibição da remoção através do lixo doméstico!

Os produtos elétricos e eletrónicos com esta sinalética não devem ser eliminados com o lixo doméstico.

• Para a remoção do produto e dos seus componentes, é necessário contactar empresas de remoção públicas ou privadas.
• Outras informações sobre a eliminação adequada são concedidas pela administração municipal, serviço de eliminação de resíduos e em todo o lado onde o produto foi adquirido.

Reserva-se o direito de alterações técnicas!

1 Safety
