Caractéristiques techniques	Vélo électrique Youin BK1400R avec moteur de 250W, batterie lithium-ion 36V 10Ah, autonomie jusqu'à 50 km.
Poids	Environ 25 kg.
Vitesse maximale	Assistance jusqu'à 25 km/h.
Type de frein	Freins à disque avant et arrière.
Utilisation	Idéal pour les trajets quotidiens, les balades en ville et les randonnées légères.
Maintenance	Vérifier régulièrement la pression des pneus, l'état des freins et charger la batterie après chaque utilisation.
Sécurité	Équiper d'un éclairage avant et arrière, porter un casque et respecter le code de la route.
Informations générales	Garantie de 2 ans sur le cadre et la batterie, assistance technique disponible.

FOIRE AUX QUESTIONS - BK1400R Youin

Comment charger la batterie du Youin BK1400R ?

Pour charger la batterie, branchez le chargeur fourni sur la prise de charge située sur le cadre du vélo. Assurez-vous que le vélo est éteint pendant la charge. La batterie est complètement chargée en environ 4 à 6 heures.

Quelle est l'autonomie maximale du Youin BK1400R ?

L'autonomie maximale du Youin BK1400R est d'environ 50 à 70 km, selon le mode d'assistance utilisé et le poids du cycliste.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, dévissez le levier de réglage situé sous la selle, ajustez la hauteur souhaitée et resserrez le levier pour fixer la selle en place.

Que faire si le moteur ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Si le moteur ne s'allume toujours pas, assurez-vous que l'interrupteur d'alimentation est activé.

Comment entretenir le Youin BK1400R ?

Pour entretenir votre vélo électrique, vérifiez régulièrement la pression des pneus, nettoyez le cadre et la chaîne, et assurez-vous que les freins fonctionnent correctement. Il est également recommandé de faire vérifier le moteur et la batterie par un professionnel tous les ans.

Est-ce que le Youin BK1400R est étanche ?

Le Youin BK1400R est résistant à l'eau, mais il n'est pas totalement étanche. Évitez de l'exposer à des conditions météorologiques extrêmes ou de le plonger dans l'eau.

Comment régler les vitesses du Youin BK1400R ?

Pour changer les vitesses, utilisez le levier de vitesses situé sur le guidon. Assurez-vous de réduire la pression sur les pédales lors du changement de vitesse pour éviter d'endommager la transmission.

Que faire si le vélo fait des bruits étranges ?

Si vous entendez des bruits étranges, vérifiez d'abord que toutes les pièces sont correctement fixées. Inspectez également la chaîne et les freins. Si le problème persiste, contactez un professionnel.

Quelle est la capacité de poids maximale du Youin BK1400R ?

La capacité de poids maximale du Youin BK1400R est de 120 kg.

Comment transporter le Youin BK1400R ?

Pour transporter le Youin BK1400R, utilisez un porte-vélos adapté à son poids et ses dimensions. Assurez-vous de retirer la batterie pour réduire le poids et éviter d'endommager le vélo.

MODE D'EMPLOI BK1400R Youin

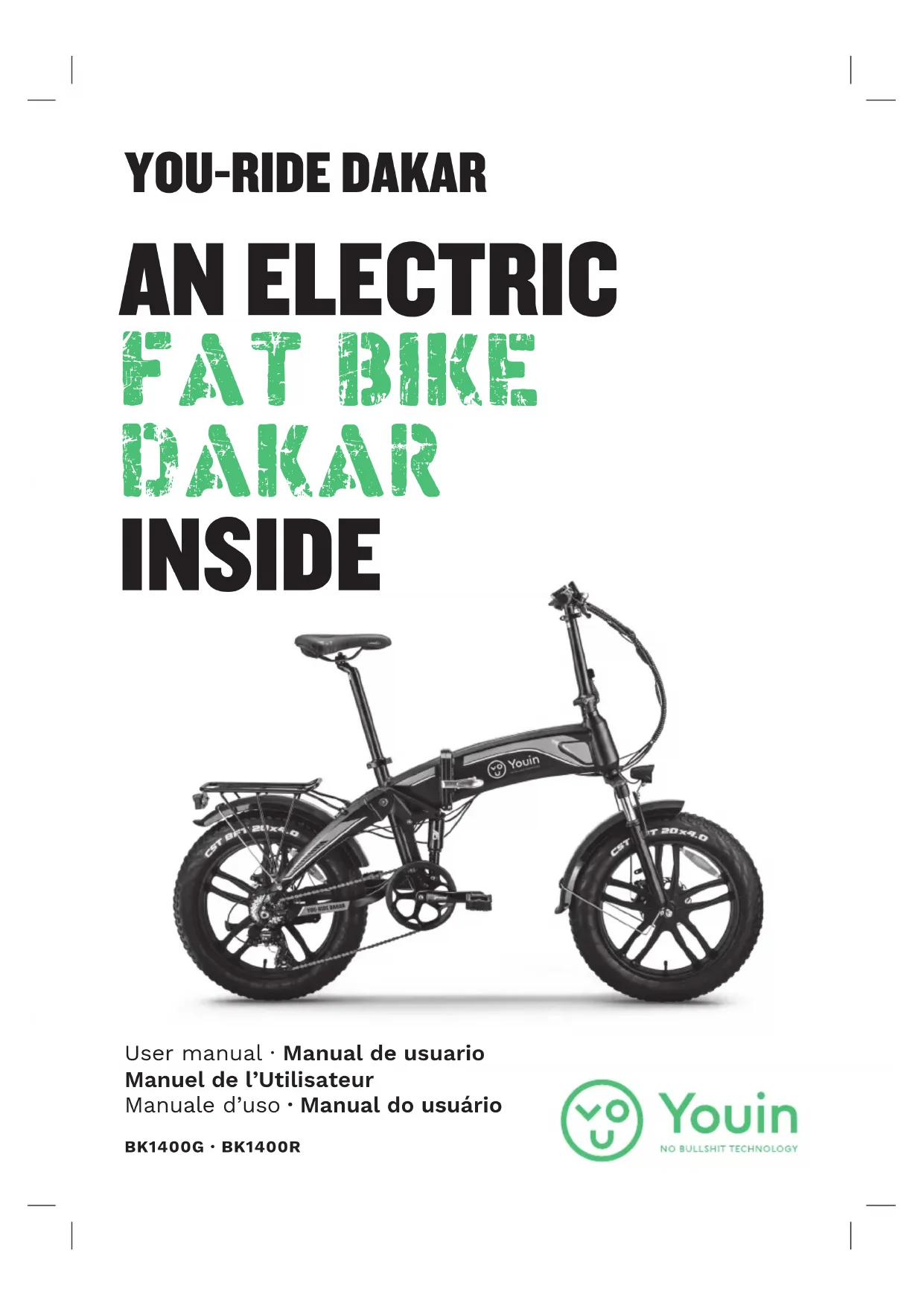

User manual · Manual de usuario Manuel de l'Utilisateur Manuale d'uso · Manual do usuário

BK1400G · BK1400R

Youin

NO BULLSHIT TECHNOLOGY

Merci d'avoir choisi notre produit.

Amusez-vous avec cette vélo électrique.

Contenu

Assemblage de vélo

Déployez le produit. 24

Insérez, déverrouillez et retirez la batterie ..... 24

Schéma des pièces....25

Schéma de câblage 25

Spécifications techniques 26

Sécurité

Utilisez des astuces....26

Avant chaque utilisation....27

Contrôles périodiques (tous les 1-2 mois). 27

Fonctionnement

Écran 27

Fourche avant....28

Charge de la batterie 29

Vérification de la batterie avant de l'utiliser pour la première fois ..... 29

Avis de recyclage....30

Assemblage de Vélos

Déployer le produit

1- Saisissez la selle et le guidon. Faites pivoter la moitié avant du cadre vers l'avant autour de la charnière jusqu'à ce que la roue avant soit en position de conduite.
2- Soulevez le levier de verrouillage (image 1) pour déplier complètement le cadre jusqu'à ce que vous entendiez un clic. Basculez le levier vers l'avant et fermez-le pour que le cadre soit sécurisé.
3- Tournez les pédales en position horizontale (image 2).
4- Relevez le guidon en position verticale et fermez son levier de verrouillage (image 3).
5- Placez le guidon et la selle à la hauteur désirée (image 4 et 5).

Insérez, déverrouillez et retirez la batterie

La batterie You-ride Dakar est située à l'intérieur du cadre du vélo, suivez ces étapes pour la retirer :

1- Ouvrez le levier de verrouillage et pliez le vélo.
2- Déverrouillez la batterie avec la clé.
3- Retirez la batterie.

Schéma des pièces Tige de selle Porte-bagages Garde-boue arrière Feu arrière Roue arrière Frein arrière Moteur Pignons Derailleur arrière Selle Écran Poignée Libération de la tige de selle Cadre Dégagement rapide du cadre Batterie Pédale Chaine Axe central Couvercle de chaîne Guidon Frein à main Libération du guidon Jarret Câblage Partie pliante Lumière de devant Garde-boue avant Fourche avant Pneu avant Jante Frein avant Réfl ecteur

Schéma de câblage

Information Technique

Spécifications techniques

Moteur / Batterie 36V 250W / 36V 10Ah
Vitesse maximale / Autonomie 25	km-h / 35-45 km
Jante 20" / Jante en alliage
Pédalier Prowheel
Levier de vitesses Shimano
Pneus CST
Frein Disque
Selle Gel
Peinture 20" alliage pliable
Pignons Shimano
Chaînes KMC
Fourche avant Suspension (verrouillable)
Suspension arrière Pression de l'air
Lumière de devant	36V écran contrôlable
Derailleur arriere	Shimano
Poids net / charge maximale	34 kg. / 130 kg.

Sécurité

Conseils d'utilisation

Ce vélo électrique est conçu pour transporter une seule personne à chaque utilisation. Conditionnez votre vélo si vous souhaitez transporter des bagages et essayez de ne pas dépasser la charge maximale pour laquelle il a été conçu (130 kg).

Le non-respect des consignes de sécurité ou les activités qui vont au-delà de leur utilisation prévue, telles que descendre des marches, effectuer des cascades ou effectuer des réparations inappropriées, exonéreront à la fois le fabricant et le revendeur de toute responsabilité.

Il est recommandé de toujours porter un casque. En cas de conduite de nuit, assurez-vous d'allumer les phares et, si possible, portez également une bande ou un gilet réfléchissant.

Pensez à nettoyer régulièrement votre vélo. Pour ce faire, évitez l'utilisation d'eau sous pression, car les composants électroniques peuvent être mouillés, ce qui peut entraîner un dysfonctionnement et même des blessures.

Nettoyez soigneusement les surfaces peintes, les pièces en plastique et les composants électroniques. N'utilisez jamais de produits abrasifs tels que l'eau de mer, le salpêtre, la soude, etc.

Sécurité

Avant chaque utilisation

Avant chaque trajet, vous devez vérifier que les freins sont bien serrés et fonctionnent correctement. Le guidon et la tige de selle doivent être dans la bonne position et solidement fixés. Les roues doivent avoir une pression suffisante et tous les écrous et boulons doivent être bien serrés. La batterie doit avoir une charge suffisante pour l'utilisation que nous allons lui donner.

Contrôles périodiques (tous les 1-2 mois)

Ces contrôles garantissent le parfait état du vélo électrique et son fonctionnement optimal.

1- Vérifiez que les soudures du cadre et de la fourche sont en bon état et ne présentent aucun signe de corrosion.
2- Vérifiez que les freins avant et arrière sont fixés au châssis et freinent efficacement.
3- Vérifiez la pression des pneus et la profondeur de la bande de roulement.
4- Vérifiez que les jantes sont bien fixées et n'ont pas de rayons desserrés ou cassés.
5- Vérifiez que le guidon et la tige de selle sont bien insérés et bien serrés.
6- Vérifiez que les câbles sont suffisamment graissés et qu'ils n'ont pas d'obstacles sur leur chemin.
7- Vérifiez que la batterie est suffisamment chargée.

Fonctionnement

Pantalla

Bouton HAUT Bouton ON/OFF Bouton BAS PAS - Niveau d'assistance au pédalage 0036 VOL SPEED THL PAS 00 KM/H 000005 KM VOL - Tension CUR - Ampérage WATT - Vataje Vélocimètre (Km/h) ODO - Kilométrage cumulé DST - Kilométrage du viaje TIME - Tiempo del viaje

Système activé/désactivé

Maintenez la touche enfoncée pendant quelques secondes pour allumer votre You-ride Dakar. Appuyez longuement à nouveau pour l'éteindre.

Modifier les informations à l'écran

Appuyez brièvement pour modifier les informations à l'écran. Vous pouvez basculer entre les informations suivantes :

VOL - Tension / CUR - Ampérage / WATT - Puissance / ODO - Kilométrage cumulé / DST - Kilométrage du trajet / TIME - Durée du trajet

Fonctionnement

Réglage du niveau PAS

Appuyez sur + ou - pour régler le niveau d'assistance au pédalage.

Mode d'accompagnement

Si vous maintenez le bouton enfoncé pendant 3 secondes, il démarrera le moteur à une vitesse constante de 6 km/h pour transporter le vélo sans effort tout en marchant à côté. Une pression sur le frein désactivera le mode d'accompagnement.

Ne l'utilisez pas si nous sommes montés dessus. Nous vous recommandons de ne pas abuser de cette assistance, notamment sur des pentes longues ou très raides.

Lumière avant marche/arrêt

Appuyez longuement + pendant 3 secondes pour allumer la lumière avant. Appuyez longuement + à nouveau pour l'éteindre.

Feu arrière allumé/éteint

Le feu arrière est allumé directement à partir du bouton d'alimentation situé au-dessus. Appuyez plusieurs fois pour basculer entre les 3 modes disponibles : feu fixe, feu clignotant 1 et feu clignotant 2.

Le feu arrière est alimenté par 2 piles, veuillez retirer les vis et ouvrir le couvercle pour les changer lorsque vous êtes à court de batterie.

Dans la fourche avant, vous pouvez verrouiller ou déverrouiller la suspension (image 1) et régler sa pression (image 2).

Charge de la batterie

Lorsque vous avez terminé le voyage ou que la batterie est faible, chargez-la immédiatement.

Les méthodes de charge peuvent être divisées en deux types : l'une consiste à retirer

Fonctionnement

la batterie puis à la charger, l'autre consiste à charger la batterie directement sur le vélo électrique.

Connectez la fiche du chargeur au port de charge de la batterie et à l'alimentation. Connectez-le à une alimentation 220V / 50-60Hz.

Il y a un indicateur LED sur l'alimentation. La LED est rouge lorsque la batterie est en charge. La LED devient verte lorsque la batterie est complètement chargée. Temps de charge recommandé : 5-6 heures.

Après le chargement, veuillez d'abord débrancher la fiche d'entrée (de la prise murale), puis débranchez la fiche de sortie (du vélo). Le chargeur de batterie doit avoir une tension constante. Une tension fluctuante ou une alimentation électrique fluctuante de toute sorte peut endommager les cellules de stockage de la batterie.

Vérification de la batterie avant de l'utiliser pour la première fois

AVERTISSEMENT

- La batterie est fournie partiellement chargée. Pour garantir la pleine capacité de la batterie, veuillez la charger complètement avant de l'utiliser pour la première fois.

Entretien de la batterie

- Même avec des soins appropriés, les piles rechargeables ne durent pas éternellement. Chaque fois que la batterie est déchargée puis rechargée, sa capacité relative diminue de quelques pourcents. Vous pouvez optimiser la durée de vie de votre batterie en suivant les instructions de ce guide. La batterie doit être complètement chargée dès sa réception pour le temps de charge complet recommandé

- Pour une charge complète à 100 %, laissez la batterie sur le chargeur pendant une heure complète après que le voyant lumineux du chargeur est devenu vert.

- Les batteries lithium-ion n'ont pas de « mémoire ». Les cycles de charge/décharge partielle n'affecteront pas la capacité ou les performances des batteries.

- La capacité de sortie nominale d'une batterie est mesurée à 25 °C. Toute variation de cette température altérera les performances de la batterie et réduira sa durée de vie prévue. Les températures élevées réduisent particulièrement la durée de vie globale de la batterie et le temps de fonctionnement.

- Assurez-vous toujours de mettre le contacteur d'allumage du vélo sur « OFF » après chaque utilisation. Si vous laissez l'interrupteur d'alimentation en position « ON » ou si votre vélo électrique n'a pas été chargé pendant une période prolongée, la batterie peut atteindre un point où elle ne tiendra plus la charge.

Avis de recyclage

Les équipements électriques et électroniques et les batteries contiennent des matériaux, des composants et des substances qui peuvent être nocifs pour vous et votre environnement, tant que les déchets (déchets d'équipements électriques et électroniques et batteries) ne sont pas gérés correctement.

Les équipements électriques et électroniques et les batteries sont marqués d'une poubelle barrée, comme indiqué ci-dessous. Ce symbole signifie que les anciens équipements électriques et électroniques et les piles ne doivent pas être jetés ; ils doivent être retirés séparément.

En tant qu'utilisateur final, vous devez remettre les piles épuisées aux points de collecte appropriés. De cette manière, vous vous assurez que les batteries sont recyclées conformément à la législation et ne causent aucun dommage à l'environnement.

Distributeur et représentant autorisé du fabricant:

Par la présente ERSAX TRADE, S.L. déclare que ces appareils son conformes aux exigences essentielles et aux autres dispositions pertinentes de les directives 2014/30/EU (EMC), 2014/35/EU (LVD) et 2006/42/EC (MD)

Avec les normes ou autres documents normatifs:
