MANUAL DE UTILIZADOR BK1400R Youin

Obrigado por escolher o nosso produto. Divirta-se com esta bicicleta elétrica.

Contente

Montagem de bicicleta

Implante o Produto....44

Insira, destrave e remova a bateria....44

Informação técnica

Diagrama de peças....45

Diagrama de fiação....45

As especificações técnicas ..... 46

Segurança

Use dicas....46

Garfo dianteiro....48

Carga da bateria....49

Verificar a bateria antes de usá-la pela primeira vez....49

Aviso de Reciclagem....50

Montagem de bicicleta

Implantar o produto

1- Pegue o assento e o guidão. Gire a metade dianteira do quadro para frente em torno da dobradica até que a roda dianteira esteia na posição de condução.

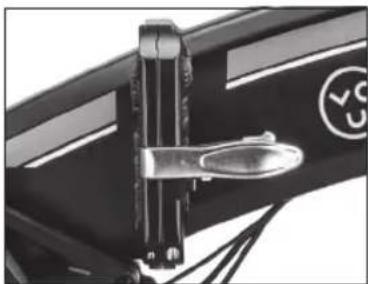

2- Levante a alavanca de travamento (imagem 1) para desdobrar totalmente a estrutura até ouvir um clique. Vire a alavanca para frente e feche-a para que a estrutura figue presa.
3- Gire os pedais para a posição horizontal (imagem 2).
4- Eleve o guidão até a posição vertical e feche sua alavanca de travamento (imagem 3).
5- Posicione o guidão e o selim na altura desejada (imagem 4 e 5).

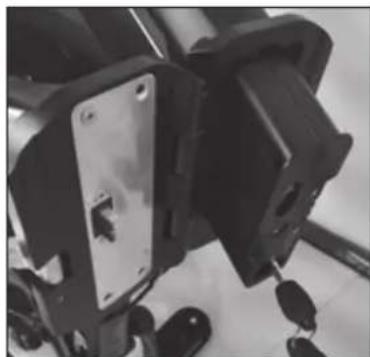

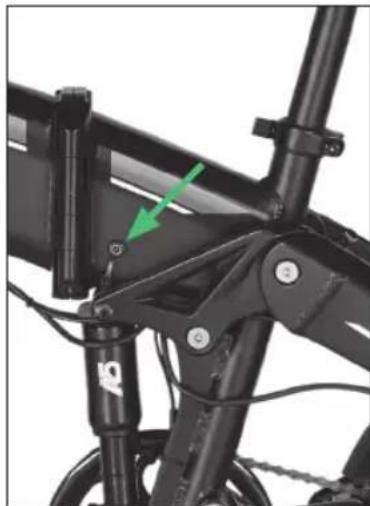

A bateria You-ride Dakar está localizada dentro do quadro da bicicleta, siga estes passos para removê-la:

1- Abra a alavanca de bloqueio e dobre a bicicleta.
2- Desbloqueie a bateria com a chave.
3- Retire a bateria.

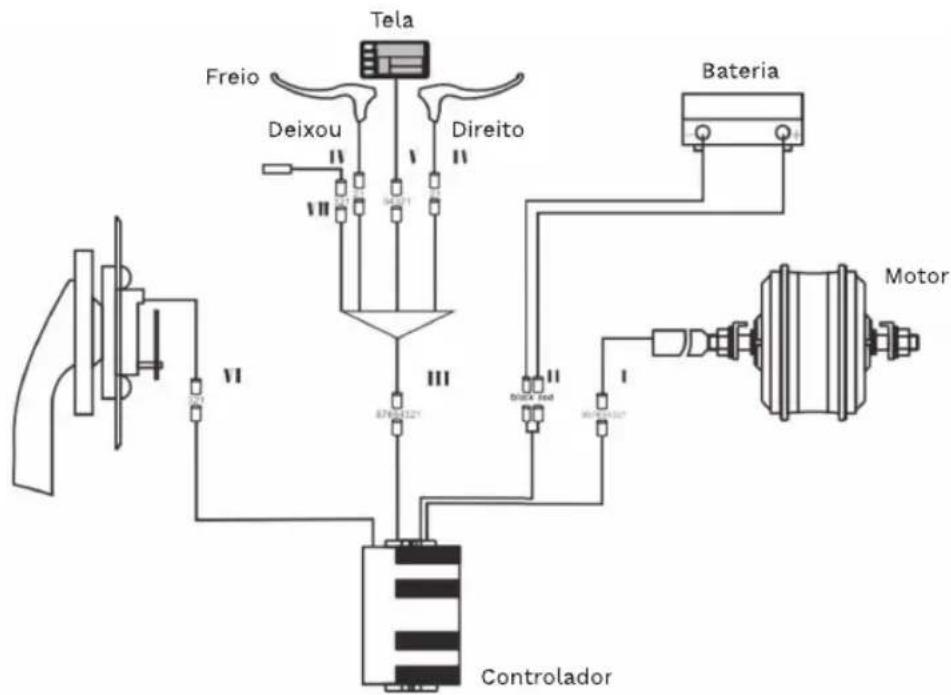

Diagrama de fi ação

Informação técnica

Especificações técnicas

Motor / bateria 36V 250W / 36V 10Ah
Velocidade máxima / autonomia	25 km-h / 35-45 km
Roda / aro 20" / Alloy
Pedivela Prowheel
Alavanca de velocidades Shimano
Pneus CST
Freio Disco
Selim Gel
Quadro 20" liga dobrável
Pinhões Shimano
Correntes KMC
Garfo dianteiro Suspensão (bloqueável)
Sospensione posteriore Pressione	dell'aria
Leve 36V controlável por tela
Desviador traseiro Shimano
Peso líquido / carga máxima	34 kg. / 130 kg.

Segurança

Use dicas

Esta bicicleta elétrica foi projetada para transportar uma única pessoa em cada uso. Condicione a sua bicicleta se pretender transportar bagagem e procure não ultrapassar a carga máxima para a qual foi concebida (130 kg).

O não cumprimento dos conselhos de segurança ou atividades que vão além do uso pretendido, como descer degraus, realizar acrobacias ou fazer reparos inadequados, isentarão o fabricante e o revendedor de qualquer responsabilidade.

Recomenda-se sempre usar capacete. No caso de dirigir à noite, certifique-se de acender as luzes e, se possível, use também uma faixa ou colete refletivo.

Lembre-se de limpar sua bicicleta regularmente. Para isso, evite o uso de água pressurizada, pois os componentes eletrônicos podem se molhar, o que pode causar mau funcionamento e até mesmo ferimentos.

Limpe cuidadosamente as superfícies pintadas, peças plásticas e componentes eletrônicos. Nunca use produtos abrasivos como água do mar, salitre, soda, etc.

Segurança

Antes de cada uso

Antes de cada passeio, você deve verificar se os freios estão seguros e funcionando corretamente. O guidão e o espigão do selim devem estar na posição correta e firmemente fixados. As rodas devem ter pressão suficiente e todas as porcas e parafusos devem estar bem apertados. A bateria deve ter carga suficiente para o uso que vamos dar.

Esses controles garantem o perfeito estado da e-bike e o funcionamento ideal.

1- Verifique se as soldas do quadro e garfo estão em boas condições e não apresentam sinais de corrosão.
2- Verifique se os freios dianteiro e traseiro estão presos ao chassi e freie de forma eficaz.
3- Verifique a pressão dos pneus e a profundidade do piso.
4- Verifique se os aros estão bem fixados e não possuem raios soltos ou quebrados.
5- Verifique se o guidão e o espigão do selim estão bem inseridos e bem apertados.
6- Verifique se os cabos estão suficientemente lubrificados e se não há obstáculos em seu caminho.
7- Verifique se a bateria está suficientemente carregada.

Funcionamento

Sistema ligado/desligado

Mantenha pressionado por alguns segundos para ligar seu You-ride Dakar. Pressione e segure novamente para desligá-lo.

Funcionamento

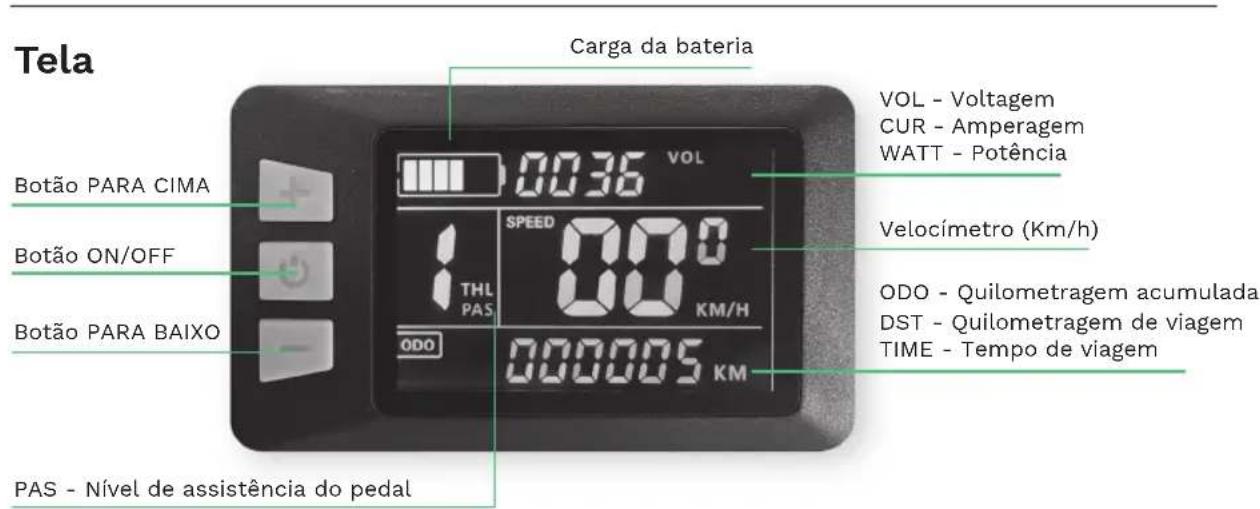

Alterar as informações na tela

Pulsa brevemente ⏻ para alterar as informações na tela. Você pode alternar entre as seguintes informações:

VOL - Voltagem / CUR - Amperagem / WATT - Potência / ODO - Quilometragem acumulada / DST - Quilometragem de viagem / TIME - Tempo de viagem

Ajuste de nível PAS

Pressione + ou - para ajustar o nível de assistência do pedal.

Modo de acompanhamento

Se você pressionar e segurar o botão por 3 segundos, ele ligará o motor a uma velocidade constante de 6 km/h para transportar a bicicleta sem esforço enquanto caminha ao lado dela. Pressionar o freio desativará o modo de acompanhamento. Não o use se estivermos montados nele. Recomendamos não abusar dessa assistência, principalmente em declives longos ou muito ingremes.

Luz dianteira ligada/desligada

Pressione e segure + por 3 segundos para acender a luz frontal. Pressione e segure + novamente para desligá-lo.

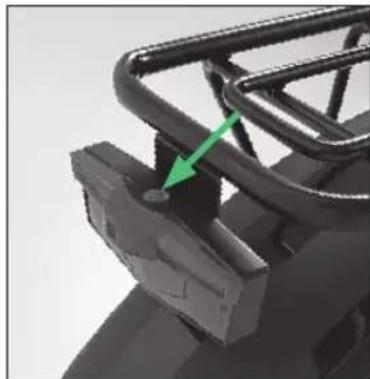

Luz traseira ligada/desligada

A luz traseira é ligada diretamente no botão liga / desliga acima dela. Pressione várias vezes para alternar entre os 3 modos disponíveis: luz fixa, luz intermitente 1 e luz intermitente 2.

A luz traseira é alimentada por 2 baterias, remova os parafusos e abra a tampa para trocá-los quando ficar sem bateria.

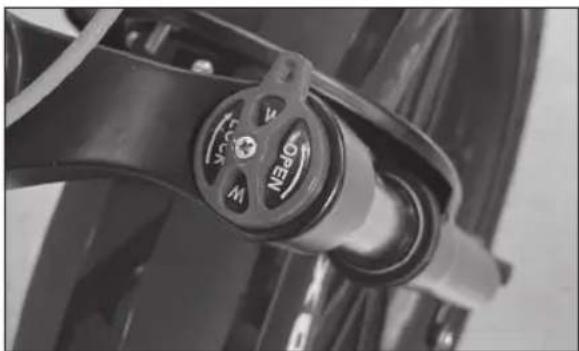

No garfo dianteiro você pode travar ou destravar a suspensão (imagem 1) e ajustar sua pressão (imagem 2).

Quando terminar a viagem ou a bateria estiver fraca, carregue-a imediatamente.

Os métodos de carregamento podem ser divididos em dois tipos: um é retirar a bateria e depois carregá-la, o outro é carregar a bateria diretamente na bicicleta elétrica.

Conecte o plugue do carregador à porta de carregamento da bateria e à energia. Conecte-o a uma fonte de alimentação de 220V / 50-60Hz.

Há um indicador LED na fonte de alimentação. O LED fica vermelho quando a bateria está carregando. O LED fica verde quando a bateria está totalmente carregada. Tempo de carregamento recomendado: 5-6 horas.

Após o carregamento, desconecte primeiro o plugue de entrada (da tomada de parede) e, em seguida, desconecte o plugue de saída (da bicicleta). O carregador de bateria deve ter tensão constante. Tensão flutuante ou fonte de alimentação flutuante de qualquer tipo pode danificar as células de armazenamento da bateria.

Verificando a bateria antes de usá-la pela primeira vez

AVISO

- A bateria é fornecida parcialmente carregada. Para garantir a capacidade total da bateria, carregue-a totalmente antes de usá-la pela primeira vez.

Cuidados com a bateria

- Mesmo com os devidos cuidados, as baterias recarregáveis não duram para sempre. Cada vez que a bateria é descarregada e posteriormente recarregada, sua capacidade relativa diminui em alguns por cento. Você pode maximizar a vida útil da bateria seguindo as instruções deste guia. A bateria deve ser totalmente carregada imediatamente após o recebimento pelo tempo de carregamento total recomendado

- Para uma carga completa de 100%, deixe a bateria no carregador por uma hora inteira após a luz indicadora no carregador ficar verde.

- As baterias de íons de lítio não têm “memória”. Os ciclos parciais de carga/descarga não prejudicarão a capacidade ou o desempenho das baterias.

- A capacidade nominal de saída de uma bateria é medida a 25°C. Qualquer variação nesta temperatura alterará o desempenho da bateria e reduzirá sua vida útil. As altas temperaturas reduzem especialmente a vida útil geral da bateria e o tempo de operação.

- Certifique-se sempre de colocar o interruptor de ignição da bicicleta em "OFF" após

Funcionamento

cada uso. Se você deixar o botão liga/desliga na posição “ON” ou sua bicicleta elétrica não for carregada por um longo período de tempo, a bateria pode chegar a um ponto em que não reterá mais a carga.

Aviso de Reciclagem

Os equipamentos elétricos e eletrônicos e as baterias contêm materiais, componentes e substâncias que podem ser prejudiciais a você e ao meio ambiente, desde que os materiais residuais (resíduos de equipamentos elétricos e eletrônicos e baterias) não sejam gerenciados corretamente.

Os equipamentos elétricos e eletrônicos e as baterias são marcados com a lixeira riscada, conforme mostrado abaixo. Este símbolo significa que equipamentos elétricos e eletrônicos antigos e baterias não devem ser jogados fora; eles devem ser removidos separadamente.

Como usuário final, é necessário que você entregue as baterias gastas nos pontos de coleta apropriados. Dessa forma, você garante que as baterias sejam recicladas de acordo com a legislação e não causem danos ao meio ambiente.

ERSAXTRADE

Distribuidor e representante autorizado do fabricante:

Adresse / Dirección / Direção / Address / Indirizzo:

NIF / VAT:

ERSAX TRADE, S.L.

José Sánchez Pescador, 10

28007 - Madrid

SPAIN

Tel: [phone]

Fax: [phone]

ES-B66063553

ERSAX TRADE, S.L. declara que este equipamento está conforme com os requisitos essenciais e outras disposições da Directivas 2014/30/EU (EMC), 2014/35/EU (LVD) y 2006/42/EC (MD)

Description / Descripción / Descrição / Description / Descrizione:

ELECTRIC BIKE

Référence / Referencia / Referencia / Referente / Codice:

BK1400G, BK1400R

Marque / Marca / Marca / Mark / Marchio:

YOUIN

Com as normas ou outros documentos normativos:
