MANUAL DE USUARIO BK1400R Youin

Gracias por elegir nuestro producto. Diviértete con esta bicicleta eléctrica.

Contenido

Montaje de la Bicicleta

Desplegar el Producto....14

Insertar, desbloquear y quitar la batería ..... 14

Información Técnica

Diagrama de piezas 15

Diagrama de cableado 15

Especificaciones Técnicas 16

Seguridad

Consejos de uso 16

Antes de cada uso 17

Controles periódicos (cada 1-2 meses) ..... 17

Funcionamiento

Pantalla....17

Horquilla frontal 18

Carga de la batería 19

Comprobación de la batería antes de usarla por primera vez ..... 19

Aviso sobre Reciclaje .... 20

Montaje de la Bicicleta

Desplegar el Producto

1- Agarra el asiento y el manillar. Gira la mitad delantera del cuadro hacia delante alrededor de la bisagra hasta que la rueda delantera esté en la posición de conducción.

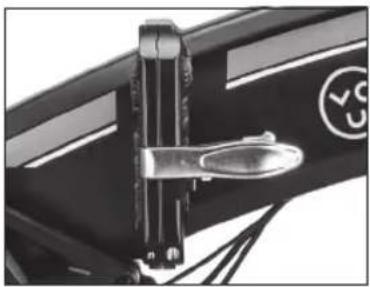

2- Levanta la palanca de bloqueo (imagen 1) para desplegar completamente el cuadro hasta que escuches un clic. Gira la palanca hacia delante y ciérrala para que el cuadro quede asegurado.
3- Gira los pedales a su posición horizontal (imagen 2).
4- Levanta el manillar a su posición vertical y cierra la palanca de bloqueo del mismo (imagen 3).
5- Coloca el manillar y el sillín a la altura deseada (imagen 4 y 5).

Insertar, desbloquear y quitar la batería

La batería de la You-ride Dakar se encuentra dentro del cuadro de la bicicleta, sigue estos pasos para extraerla:

1- Abre la palanca de bloqueo y pliega la bicicleta.

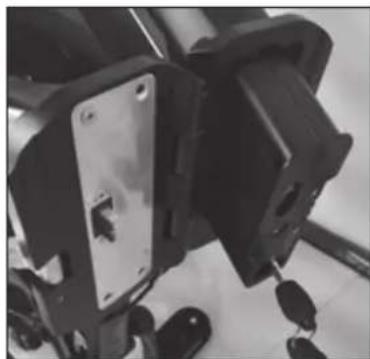

2- Desbloquea la batería con la llave.
3- Saca la batería.

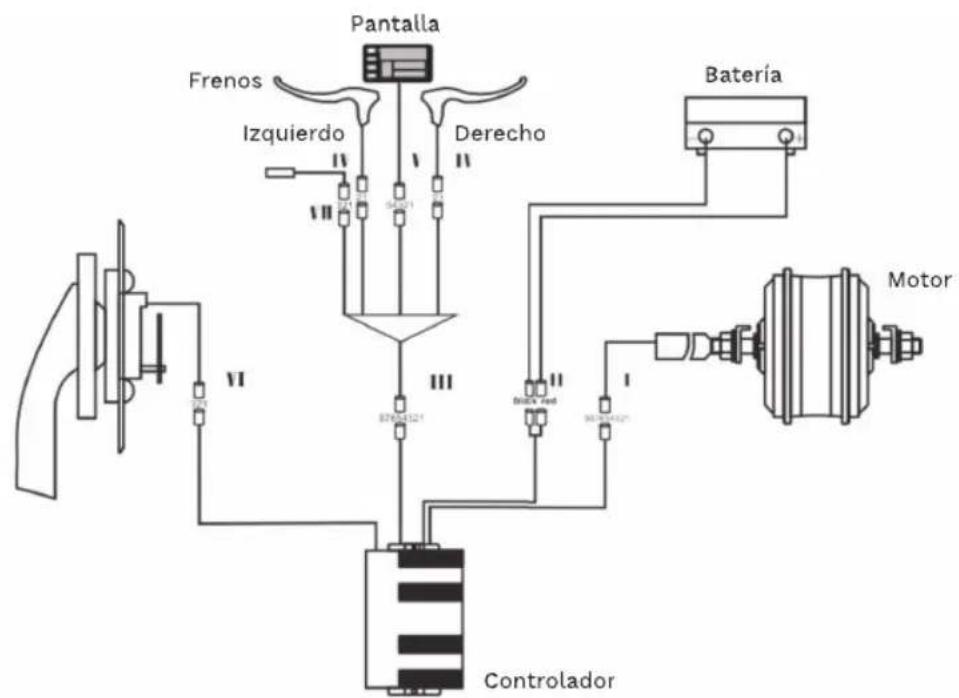

Diagrama de cableado

Especificaciones Técnicas

Motor / Batería 36V 250W / 36V 10Ah

Velocidad máxima / Autonomía 25 km-h / 35-45 km

Rueda / Llanta 20" / Llanta de Aleación

Platos y bielas Prowheel

Palanca de cambios Shimano

Neumáticos CST

Freno Disco

Sillín Gel

Cuadro 20" Aleación plegable

Piñones Shimano

Cadenas KMC

Horquilla delantera Suspensión (Bloqueable)

Amortiguador trasero Presión de aire

Luz frontal

Cambio trasero

Peno neto / máximo

Seguridad

Consejos de Uso

Esta bicicleta eléctrica está diseñada para transportar a una sola persona en cada uso. Acondiciona tu bicicleta si deseas transportar equipaje y procura no exceder la carga máxima para la cual fué diseñada (130 kg).

El hecho de no respetar los consejos de seguridad, ni las actividades que vayan más allá de su uso presvisto, tales como bajar por escalones, realizar acrobacias o hacer reparaciones inadecuadas, eximirán de toda responsabilidad tanto al fabricante como al distribuidor.

Se recomienda llevar siempre el casco puesto. En caso de circular de noche, asegúrate de conectar las luces, y a ser posible, usar también banda o chaleco reflectante.

Recuerda efectuar una limpieza periódica de tu bicicleta. Para ello evita el uso de agua a presión, ya que los componentes electrónicos pueden mojarse, pudiendo provocar un mal funcionamiento e incluso lesiones personales.

Limpiar cuidadosamente las superficies pintadas, las piezas de plástico y los componentes electrónicos. No usar jamás productos abrasivos tales como agua marina, salitre, sosas, etc.

Seguridad

Antes de cada uso

Antes de cada uso, debes comprobar que los frenos estén bien sujetos y funcionen adecuadamente. El manillar y la tija del sillín deben estar en la posición correcta y fijados firmemente. Las ruedas deben tener suficiente presión y todas las tuercas y tornillos deben estar bien apretados. La batería debe disponer de carga suficiente para el uso que le vayamos a dar.

Controles periódicos (cada 1-2 meses)

Estos controles garantizan el perfecto estado de la e-bike y un funcionamiento óptimo.

1- Comprobar que las soldaduras del cuadro y la horquilla estén en buenas condiciones y no presenten señales de corrosión.
2- Comprobar que los frenos delantero y trasero están sujetos al chasis y frenan con eficacia.
3- Comprobar la presión de los neumáticos y la profundidad de la banda de rodadura.
4- Comprobar que las llantas estén bien sujetas y no tengan ningún radio suelto o roto.
5- Comprobar que el manillar y la tija del sillín estén bien insertados y apretados con firmeza.
6- Comprobar que los cables estén suficientemente engrasados y que no tengan trabas en su recorrido.
7. Comprobar que la batería esté suficientemente cargada.

Funcionamiento

Encendido / apagado del sistema

Mantén pulsado 🔊 durante unos segundos para encender tu You-ride Dakar. Mantén pulsado 🔊 de nuevo para apagarla.

Funcionamiento

Cambiar la información en pantalla

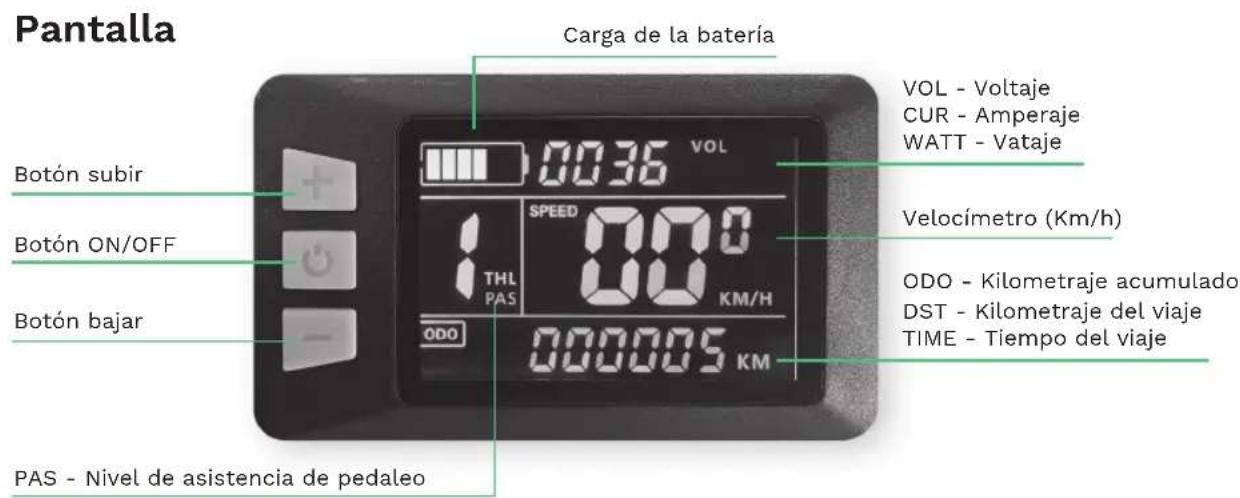

Pulsa brevemente ⏻ para ir cambiando de información en pantalla. Podrás alternar entre la seiguiente información:

VOL - Voltaje / CUR - Amperaje / WATT - Vataje

ODO - Kilometraje acumulado / DST - Kilometraje del viaje / TIME - Tiempo del viaje

Ajuste de nivel del PAS

Pulse + o - para ajustar el nivel de asistencia al pedaleo.

Modo acompañamiento

Si mantienes pulsado el botón — durante 3 segundos, se encenderá el motor a una velocidad constante de 6km/h para llevar la bicicleta sin esfuerzo mientras caminamos al lado. Apretando el freno se desactivará el modo acompañamiento.

No utilizarlo si estamos montados encima. Recomendamos no abusar de esta asistencia, especialmente en cuestas prolongadas o muy pronunciadas.

Encendido / apagado de la luz frontal

Mantén pulsado + durante 3 segundos para encender la luz frontal. Mantén pulsado + de nuevo para apagarla.

Encendido / apagado de la luz trasera

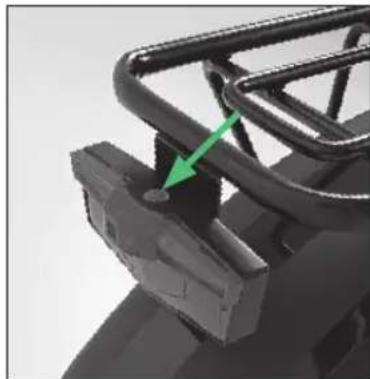

La luz trasera se enciende directamente desde el botón de encendido que hay sobre la misma. Pulsa varias veces para cambiar entre los 3 modos disponibles: luz fija, luz intermitente 1 y luz intermitente 2.

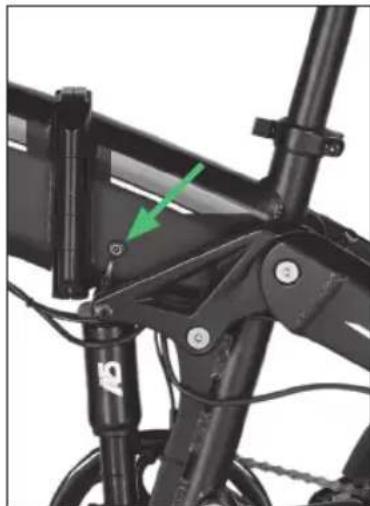

La luz trasera funciona con 2 pilas, quita los tornillos y abre la tapa para cambiarlas cuando te quedes sin batería.

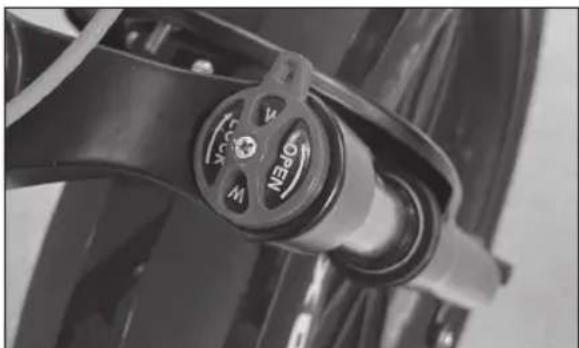

En la horquilla frontal podrás bloquear o desbloquear la suspensión (imagen 1) y ajustar la presión de la misma (imagen 2).

Cuando termines el viaje o la batería se esté agotando, cárgala inmediatamente.

Los métodos de carga se pueden dividir en dos tipos: uno es sacar la batería y luego cargarla, el otro es cargar la batería directamente en la bicicleta eléctrica.

Conecta el enchufe del cargador al puerto de carga de la batería y a la corriente. Conéctala a una fuente de alimentación de 220V / 50-60Hz.

Hay un indicador LED en la fuente de alimentación. El LED está rojo cuando la batería se está cargando. El LED se vuelve verde cuando la batería está completamente cargada.

Tiempo de carga recomendado: 5-6 horas.

Después de la carga, desenchufa primero el enchufe de entrada (de la toma de corriente) y luego desenchufa el conector de salida (de la bicicleta). El cargador de batería debe tener voltaje constante. El voltaje fluctuante o la fuente de alimentación fluctuante de cualquier tipo pueden dañar las celdas de almacenamiento de la batería.

Comprobación de la batería antes de usarla por primera vez

ADVERTENCIA

- La batería se proporciona parcialmente cargada. Para asegurar la capacidad total de la batería, cárgala completamente antes de usarla por primera vez.

Cuidado de la batería

- Incluso con el cuidado adecuado, las baterías recargables no duran para siempre. Cada vez que la batería se descarga y posteriormente se recarga, su capacidad relativa disminuye en un pequeño porcentaje. Puedes maximizar la vida útil de tu batería siguiendo las instrucciones de esta guía. La batería debe cargarse por completo inmediatamente cuando se reciba durante el tiempo de carga recomendado completo

- Para una carga completa al 100%, deja la batería en el cargador durante una hora completa después de que la luz indicadora del cargador se vuelva verde.

- Las baterías de iones de litio no tienen “memoria”. Los ciclos de carga / descarga parcial no dañarán la capacidad ni el rendimiento de las baterías.

- La capacidad de salida nominal de una batería se mide a 25°C. Cualquier variación en esta temperatura alterará el rendi miento de la batería y acortará su vida útil esperada. Las altas temperaturas reducen especialmente la vida útil total de la batería y el tiempo de funcionamiento.

- Asegúrate siempre de poner el interruptor de encendido de la bicicleta en "APAGADO"

Funcionamiento

después de cada uso. Si dejas el interruptor de encendido en la posición "ON", o tu bicicleta eléctrica no se ha cargado durante un período de tiempo prolongado, la batería puede llegar a un punto en el que ya no mantendrá la carga.

Aviso sobre Reciclaje

Los equipos eléctricos y electrónicos y las baterías contienen materiales, componentes y sustancias que pueden ser perjudiciales para usted y su entorno, siempre que los materiales de desecho (desechos de equipos eléctricos y electrónicos y baterías) no se manejen correctamente.

Los equipos y baterías eléctricos y electrónicos están marcados con el contenedor de basura tachado, como se muestra a continuación. Este símbolo significa que los equipos y baterías eléctricos y electrónicos viejos no se deben tirar a la basura; deben eliminarse por separado.

Como usuario final, es necesario que entregue las baterías agotadas en los puntos de recolección apropiados. De esta forma, se asegura de que las baterías se reciclan de acuerdo con la legislación y no causan ningún daño ambiental.
