MANUALE UTENTE BK1400R Youin

Grazie per aver scelto il nostro prodotto. Buon divertimento con la bicicletta elettrica.

Contenuto

Assemblaggio bici

Distribuisci il prodotto 34

Inserire, sbloccare e rimuovere la batteria .... 34

Informazioni tecniche

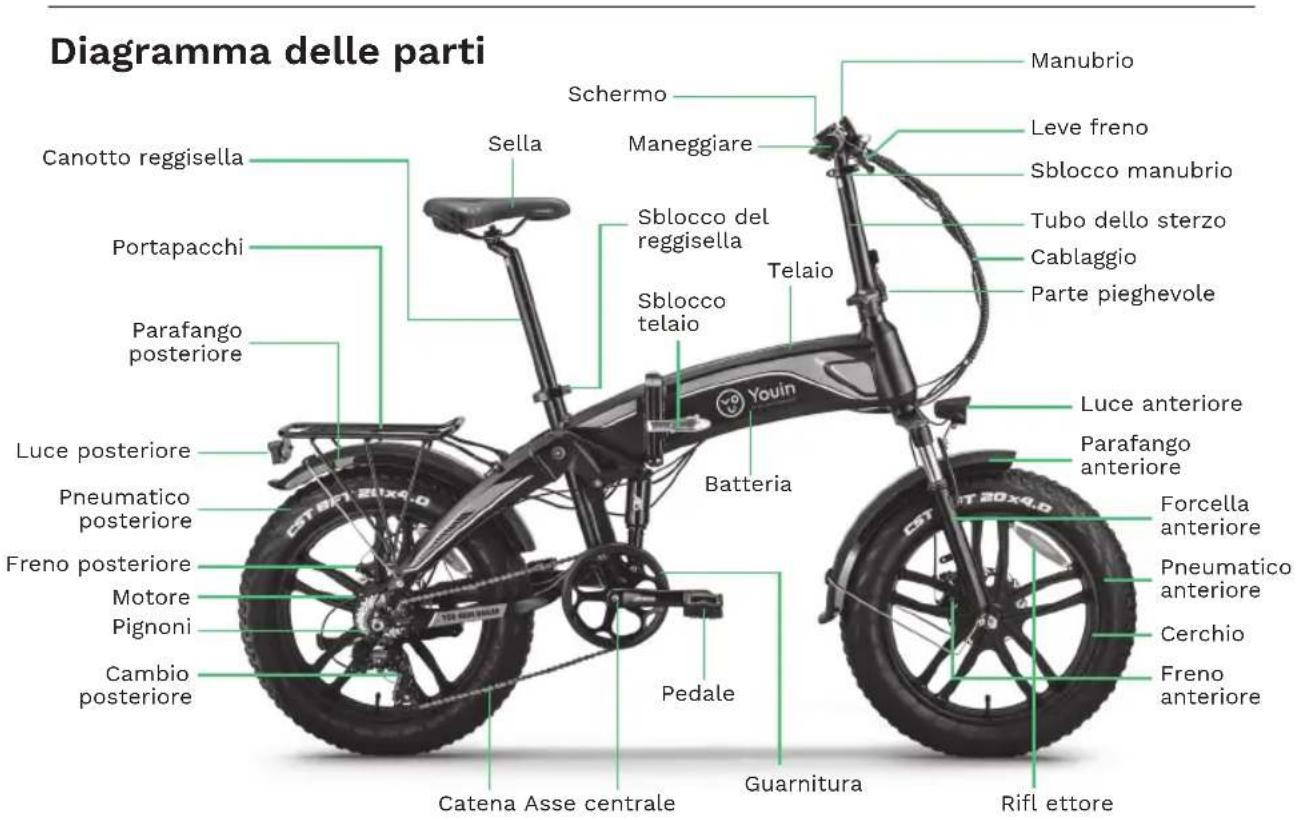

Schema delle parti 35

Schema elettrico 35

Specifiche tecniche 36

Sicurezza

Usa suggerimenti 36

Prima di ogni utilizzo 37

Controlli periodici (ogni 1-2 mesi) 37

Funzionamento

Schermo 37

Forcella anteriore 38

Carica batterie 39

Controllo della batteria prima del primo utilizzo .... 39

Avviso di riciclaggio .... 40

Assemblaggio della bicicletta

Distribuisci il prodotto

1- Afferra il sedile e il manubrio. Ruotare la metà anteriore del telaio in avanti attorno al cardine finché la ruota anteriore non è in posizione di guida.

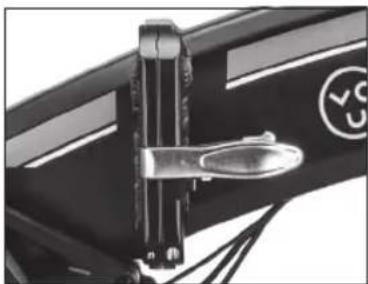

2- Sollevare la leva di bloccaggio (immagine 1) per aprire completamente il telaio fino a sentire uno scatto. Capovolgere la leva in avanti e chiuderla in modo che il telaio sia fissato.
3- Ruotare i pedali in posizione orizzontale (immagine 2).
4- Alzare il manubrio in posizione verticale e chiudere la leva di bloccaggio (immagine 3).
5- Posizionare il manubrio e la sella all'altezza desiderata (immagine 4 e 5).

Inserire, sbloccare e rimuovere la batteria

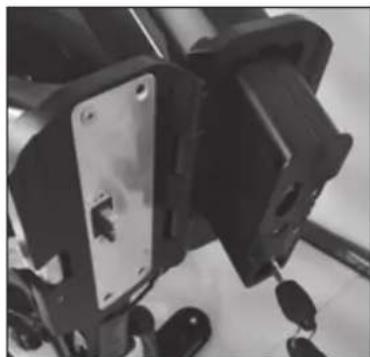

La batteria You-ride Dakar si trova all'interno del telaio della bicicletta, segui questi passaggi per rimuoverla:

1- Aprire la leva di blocco e piegare la bici.
2- Sbloccare la batteria con la chiave.
3- Estrarre la batteria.

Informazioni tecniche

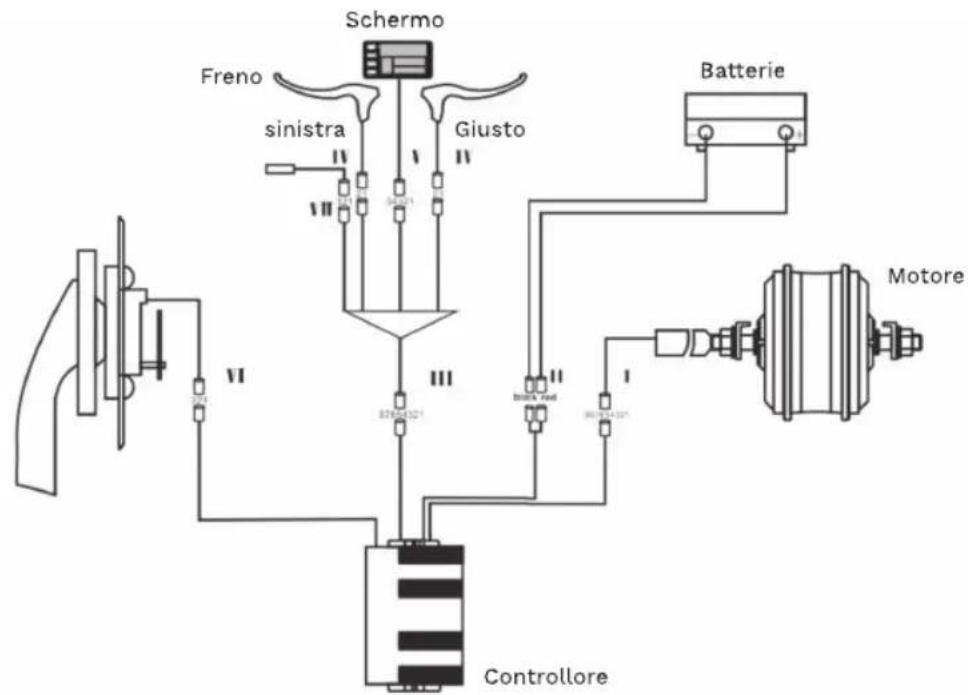

Schema elettrico

Informazioni tecniche

Specifiche tecniche

Motore/batteria 36V 250W / 36V 10Ah
Velocità massima / autonomia 25	km-h / 35-45 km
Cerchione 20" / Cerchio in lega
Guarnitura Prowheel
Leva del cambio Shimano
Pneumatici CST
Freno Disco
Sella Gel
Portafoto 20" Aleación plegable
Pignoni Shimano
Catene KMC
Forcella anteriore Sospensione (bloccabile)
Sospensione posteriore Pressione	dell'aria
Luce anteriore 36V schermo controllabile
Deragliatore posteriore	Shimano
Peso netto/carico massimo	34 kg. / 130 kg.

Sicurezza

Usa suggerimenti

Questa bicicletta elettrica è progettata per trasportare una sola persona in ogni utilizzo. Condiziona la tua bicicletta se vuoi trasportare bagagli e cerca di non superare il carico massimo per cui è stata progettata (130 kg).

Il mancato rispetto dei consigli di sicurezza o le attività che vanno oltre l'uso previsto, come scendere gradini, eseguire acrobazie o eseguire riparazioni improprie, esonerano sia il produttore che il rivenditore da ogni responsabilità.

Si consiglia di indossare sempre il casco. In caso di guida notturna, assicurarsi di accendere le luci e, se possibile, indossare anche una fascia o un giubbotto catarifrangente.

Ricordati di pulire regolarmente la tua bici. Per fare ciò, evitare l'uso di acqua pressurizzata, poiché i componenti elettronici possono bagnarsi, causando malfunzionamenti e persino lesioni personali.

Pulire accuratamente le superfici verniciate, le parti in plastica e i componenti elettronici. Non utilizzare mai prodotti abrasivi come acqua di mare, salnitro, soda, ecc.

Sicurezza

Prima di ogni utilizzo

Prima di ogni corsa, dovresti controllare che i freni siano sicuri e funzionino correttamente. Il manubrio e il reggisella devono essere nella posizione corretta e fissati saldamente. Le ruote devono avere una pressione sufficiente e tutti i dadi e i bulloni devono essere ben serrati. La batteria deve avere una carica sufficiente per l'uso che le daremo.

Controlli periodici (ogni 1-2 mesi)

Questi controlli garantiscono il perfetto stato della e-bike e un funzionamento ottimale.

1- Verificare che le saldature su telaio e forcella siano in buono stato e non presentino segni di corrosione.
2- Verificare che i freni anteriori e posteriori siano fissati al telaio e frenare efficacemente.
3- Controllare la pressione dei pneumatici e la profondità del battistrada.
4- Verificare che i cerchi siano ben fissati e non abbiano raggi allentati o rotti.
5- Verificare che il manubrio e il reggisella siano ben inseriti e ben serrati.
6- Verificare che i cavi siano sufficientemente ingrassati e che non abbiano ostacoli nel loro percorso.
7- Verificare che la batteria sia sufficientemente carica.

Funzionamento

Tieni premuto ⏻ per alcuni secondi per accendere il tuo You-ride Dakar. Premere ⏻ di nuovo a lungo per spegnerlo.

ITALIANO

Funzionamento

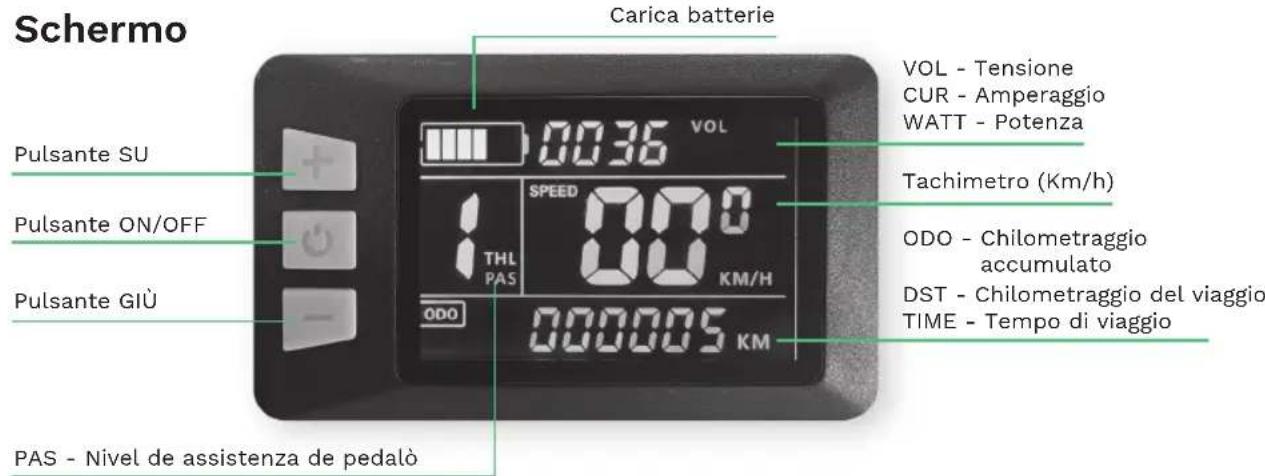

Modifica le informazioni sullo schermo

Premere brevemente ⏻ per modificare le informazioni sullo schermo. È possibile alternare tra le seguenti informazioni:

VOL - Tensione / CUR - Amperaggio / WATT - Potenza / ODO - Chilometraggio accumulato / DST - Chilometraggio percorso / TIME - Tempo di viaggio

Regolazione del livello PAS

Premere + o - per regolare il livello di pedalata assistita.

Modalità di accompagnamento

Se tieni premuto il pulsante — per 3 secondi, avvierà il motore a una velocità costante di 6 km/h per trasportare la bici senza sforzo mentre cammini accanto ad essa. Premendo il freno si disattiva la modalità di accompagnamento.

Non usarlo se siamo montati su di esso. Si consiglia di non abusare di tale assistenza, soprattutto su pendii lunghi o molto ripidi.

Luce anteriore accesa/spenta

Premere a lungo + per 3 secondi per accendere la luce anteriore. Premere di nuovo + a lungo per spegnerlo.

Luce posteriore accesa/spenta

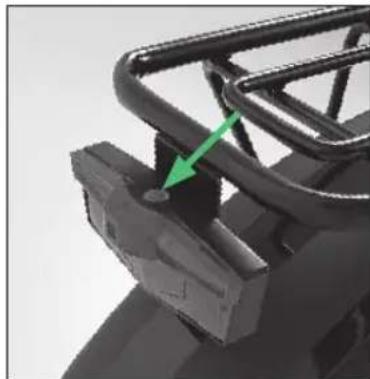

La luce posteriore si accende direttamente dal pulsante di accensione sopra di essa. Premere più volte per passare tra le 3 modalità disponibili: luce fissa, luce lampeggiante 1 e luce lampeggiante 2.

Il fanale posteriore è alimentato da 2 batterie, rimuovere le viti e aprire il coperchio per sostituirle quando la batteria si esaurisce.

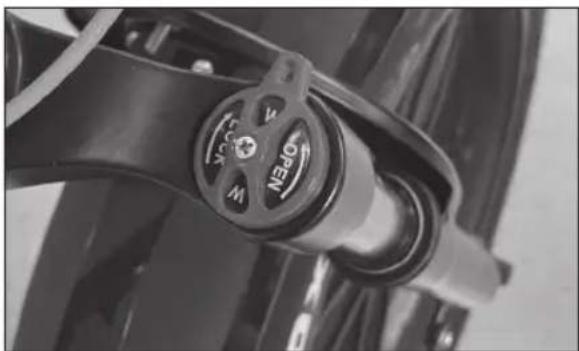

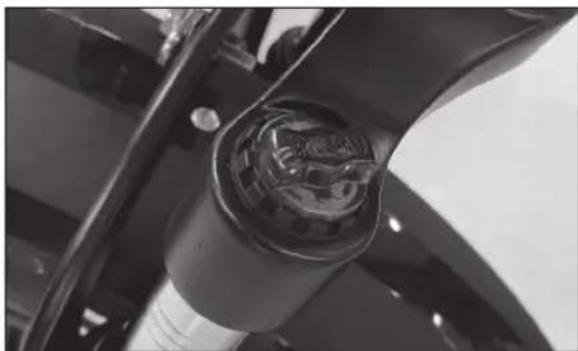

Nella forcella anteriore è possibile bloccare o sbloccare la sospensione (immagine 1) e regolarne la pressione (immagine 2).

immagine 1 immagine 2

Quando finisci il viaggio o la batteria si sta esaurendo, caricala immediatamente.

I metodi di ricarica possono essere suddivisi in due tipi: uno consiste nell'ESTRARRE LA BATTERIA E POI CARICARLA, l'altro consiste nel caricARE LA BATTERIA DIRETTAMENTE sulla bicicletta elettrica.

Collegare la spina del caricabatterie alla porta di ricarica della batteria e all'alimentazione. Collegalo a un alimentatore 220V / 50-60Hz.

C'è un indicatore LED sull'alimentatore. Il LED è rosso quando la batteria è in carica. Il LED diventa verde quando la batteria è completamente carica.

Tempo di ricarica consigliato: 5-6 ore.

Dopo la ricarica, scollegare prima la spina di ingresso (dalla presa a muro), quindi scollegare la spina di uscita (dalla bici). Il caricabatteria deve avere una tensione costante. La tensione fluttuante o l'alimentazione fluttuante di qualsiasi tipo possono danneggiare le celle di accumulo della batteria.

Controllo della batteria prima del primo utilizzo

AVVERTIMENTO

- La batteria viene fornita parzialmente carica. Per garantire la piena capacità della batteria, caricarla completamente prima di utilizzarla per la prima volta.

Cura della batteria

- Anche con la cura adeguata, le batterie ricaricabili non durano per sempre. Ogni volta che la batteria viene scaricata e successivamente ricaricata, la sua capacità relativa diminuisce di qualche punto percentuale. Puoi massimizzare la durata della tua batteria seguendo le istruzioni in questa guida. La batteria deve essere completamente caricata immediatamente al ricevimento per l'intero tempo di ricarica consigliato

- Per una carica completa al 100%, lasciare la batteria sul caricabatteria per un'ora intera dopo che la spia sul caricabatteria diventa verde.

- Le batterie agli ioni di litio non hanno "memoria". I cicli di carica/scarica parziali non danneggeranno la capacità o le prestazioni delle batterie.

- La capacità di uscita nominale di una batteria è misurata a 25°C. Qualsiasi variazione di questa temperatura altererà le prestazioni della batteria e ne ridurrà la durata prevista. Le alte temperature riducono in particolare la durata complessiva della batteria e il tempo di funzionamento.

- Accertarsi sempre di portare l'interruttore di accensione della bicicletta su "OFF"

Funcionamiento

dopo ogni utilizzo. Se si lascia l'interruttore di alimentazione in posizione "ON" o se la bicicletta elettrica non è stata caricata per un periodo di tempo prolungato, la batteria potrebbe raggiungere un punto in cui non reggerà più la carica.

Avviso di riciclaggio

Le apparecchiature elettriche ed elettroniche e le batterie contengono materiali, componenti e sostanze che possono essere dannosi per l'utente e per l'ambiente, purché i materiali di scarto (rifiuti di apparecchiature elettriche ed elettroniche e batterie) non siano gestiti correttamente.

Le apparecchiature elettriche ed elettroniche e le batterie sono contrassegnate con il cestino barrato, come mostrato di seguito. Questo simbolo significa che le vecchie apparecchiature elettriche ed elettroniche e le batterie non devono essere gettate via; devono essere rimossi separatamente.

In qualità di utente finale, è necessario che tu consegni le batterie esauste agli appositi punti di raccolta. In questo modo vi assicurate che le batterie vengano riciclate in conformità con la normativa e non causino alcun danno ambientale.

Distributore e rappresentante autorizzato del produttore:

Attraverso questo ERSAX TRADE, S.L. dichiara che questa apparecchiatura è conforme ai requisiti essenziali e qualsiasi altra disposizione applicabile delle Direttive 2014/30/EU (EMC), 2014/35/EU (LVD) e 2006/42/EC (MD)

Con gli standard o altri documenti normativi:

EN ISO 12100:2010

EN 15194:2017

EN 55014-2:2015

EN 55014-1:2017

EN 61000-6-3:2007+A1:2011

EN IEC 61000-3-2:2019

EN 61000-3-3:2013+A1:2019

EN IEC 61000-6-1:2019
