NPOEEXT2X1G30 - Adaptateur Powerline Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prolongateur PoE Gigabit 2 ports
Marque	Tripp Lite
Modèle	NPOE-EXT-2X1G30
Normes réseau	IEEE 802.3, 802.3U, 802.3ab, 802.3at, 802.3bt, 802.3x
Ports	1 entrée PoE RJ45 10/100/1000 Mbps, 2 sorties PoE RJ45 10/100/1000 Mbps
Alimentation	Alimentation par Ethernet (PoE) sans source externe
Puissance entrée PD	95 W max
Puissance sortie PSE	48-55 V CC, 30 W par port
Distance de transmission	Jusqu'à 100 m (328 pi) par segment, cascade jusqu'à 400 m (1312 pi)
Indice de protection	IP67 (étanche), IK10 (résistant aux chocs)
Dimensions	150 x 73 x 44 mm (5,9 x 2,9 x 1,7 po)
Poids	0,42 kg (0,93 lb)
Température de fonctionnement	-20 à 60 °C (-4 à 140 °F)
Température de stockage	-40 à 80 °C (-40 à 176 °F)
Humidité de fonctionnement	10 à 90 % HR sans condensation
Protection contre les surtensions	Mode différentiel ±4 KV, mode commun ±6 KV
MTBF	> 50 000 heures
Couleur LED	Vert (liaison et activité)
Matériau du boîtier	Qualité industrielle, résistant aux environnements difficiles
Installation	Plug-and-play, sans configuration
Garantie	3 ans limitée
Contenu de l'emballage	Prolongateur, clé à molette, 3 connecteurs étanches, guide de démarrage rapide
Câble recommandé	Cat5e/6 UTP, longueur max 100 m

FOIRE AUX QUESTIONS - NPOEEXT2X1G30 Tripp Lite

Comment installer le prolongateur PoE NPOE-EXT-2X1G30 ?

L'installation est simple : connectez un câble Cat5e/6 de votre source PoE (commutateur ou injecteur) au port IN, puis connectez vos appareils PoE (caméras, points d'accès) aux ports OUT. Utilisez les presse-étoupes fournis pour une étanchéité IP67.

Quelle est la puissance maximale supportée par le NPOE-EXT-2X1G30 ?

L'entrée PD accepte jusqu'à 95 W. Chaque port de sortie PSE peut délivrer jusqu'à 30 W, pour un total de 60 W. L'appareil est compatible avec les normes PoE, PoE+ et PoE++.

Peut-on cascader plusieurs prolongateurs ?

Oui, vous pouvez mettre en cascade jusqu'à trois unités, permettant une distance totale de 400 m (1312 pi). Notez que le troisième prolongateur ne peut délivrer que 7 W (IEEE 802.3af).

Le NPOE-EXT-2X1G30 est-il résistant aux intempéries ?

Oui, il possède un indice de protection IP67 (étanche à la poussière et à l'eau) et IK10 (résistant aux chocs). Il est adapté aux installations extérieures et industrielles.

Quels types de câbles sont recommandés ?

Utilisez des câbles Cat5e ou Cat6 UTP d'une longueur maximale de 100 m (328 pi) par segment. Assurez-vous d'installer les presse-étoupes pour maintenir l'étanchéité.

Comment savoir si le prolongateur est sous tension et actif ?

Le voyant LED vert s'allume lorsqu'une liaison est établie et clignote lors du transfert de données et d'alimentation. Si la LED est éteinte, vérifiez les connexions et la source PoE.

Puis-je utiliser ce prolongateur avec un commutateur non PoE ?

Oui, mais vous devez placer un injecteur ou un midspan PoE entre le commutateur et le prolongateur. L'injecteur doit être compatible avec la puissance nécessaire (60-90 W recommandé).

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Veuillez contacter le support technique pour un éventuel retour.

Comment entretenir le prolongateur ?

Aucun entretien particulier n'est nécessaire. Assurez-vous que les connecteurs et les presse-étoupes sont bien serrés pour préserver l'étanchéité. Nettoyez le boîtier avec un chiffon doux et sec.

Le produit est-il compatible avec les équipements de surveillance IP ?

Oui, il est parfaitement adapté aux caméras IP, points d'accès WiFi, téléphones VoIP et autres appareils PoE. Il supporte les débits 10/100/1000 Mbps.

MODE D'EMPLOI NPOEEXT2X1G30 Tripp Lite

Modèle : NPOE-EXT-2X1G30

Contenu de l'emballage

• Prolongateur Gigabit PoE 2 ports NPOE-EXT-2X1G30 - Clé à molette • (x3) Connecteurs étanches • Guide de démarrage rapide

Caractéristiques du produit

• Prend en charge l'alimentation par Ethernet, de sorte qu'aucune alimentation externe n'est nécessaire.
• Prend en charge une véritable transmission de données 10/100/1000 Mbps et une distance d'alimentation PoE allant jusqu'à 100 m (330 pi) • Comprend une entrée RJ45 95 W PD
• Deux ports de sortie dotés d'une fonction d'équipement d'alimentation électrique (PSE), chaque port pouvant prendre en charge un maximum de 30 W
• Le boîtier de qualité industrielle résiste aux conditions environnementales difficiles avec une stabilité et une fiabilité élevées
• Étanchéité IP67
• Indice de protection contre les chocs IK10 contre le sabotage et le vandalisme
• Conforme aux normes IEEE 802.3, 802.3U, 802.3ab, 802.3at, 802.3bt et 802.3x
• L'unité prend en charge le fonctionnement de Plug-and-Play sans nécessiter de configuration supplémentaire

Panneau avant

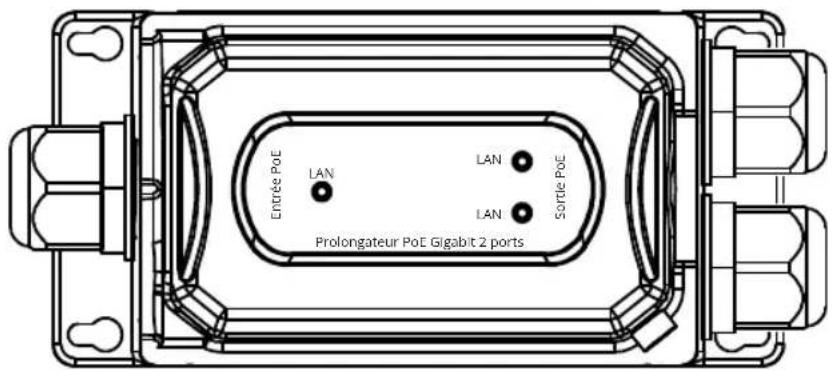

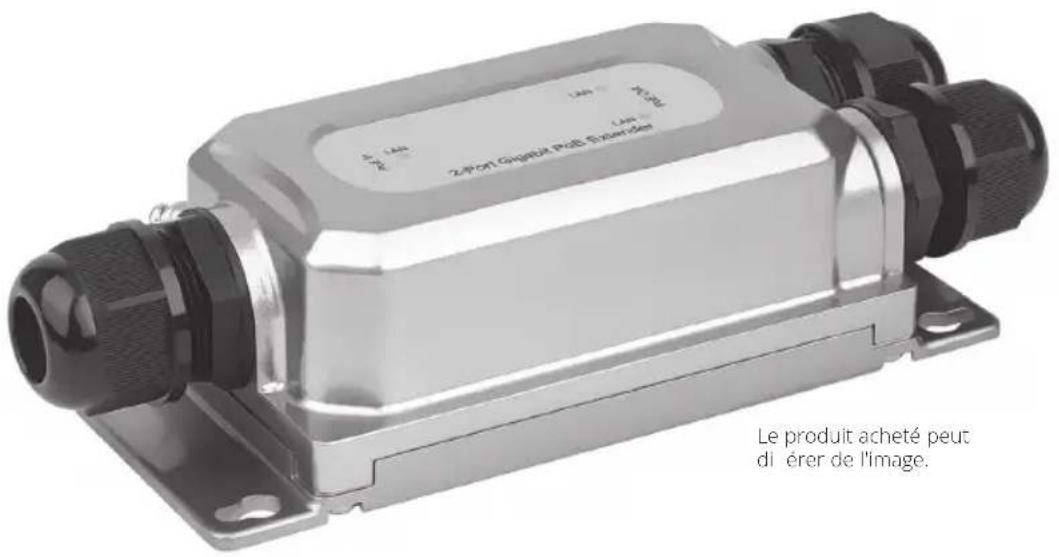

Le panneau avant comprend le port de sortie PSE, le port d'entrée et l'indicateur LED.

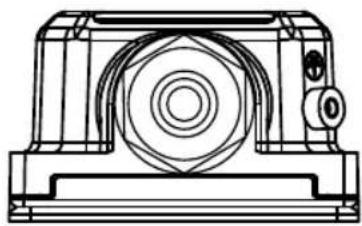

Panneau gauche

Le panneau gauche comprend le port d'entrée (PoE In) et la colonne de mise à la terre avec un câble réseau standard Cat5e (diamètre de ligne 5,5 mm).

Le panneau de droite comprend le port de sortie (PoE Out), à utiliser avec un câble réseau standard Cat5e.

Lisez et suivez attentivement toutes les instructions afin d'éviter d'endommager l'appareil et de compromettre la sécurité en cas d'installation incorrecte.

• Les écrous du joint étanche doivent être serrés à fond sur les filets du joint et ajustés au niveau du plan hexagonal afin d'éviter que l'eau n'endommage votre équipement
• Pour éviter tout dommage, ne placez pas l'appareil sur une surface instable
• Assurez-vous que la tension de fonctionnement est la même que celle indiquée sur l'appareil
• Pour éviter tout risque de choc électrique, n'ouvrez pas le châssis lorsque l'appareil est en fonctionnement ou lorsque des dangers électriques sont présents

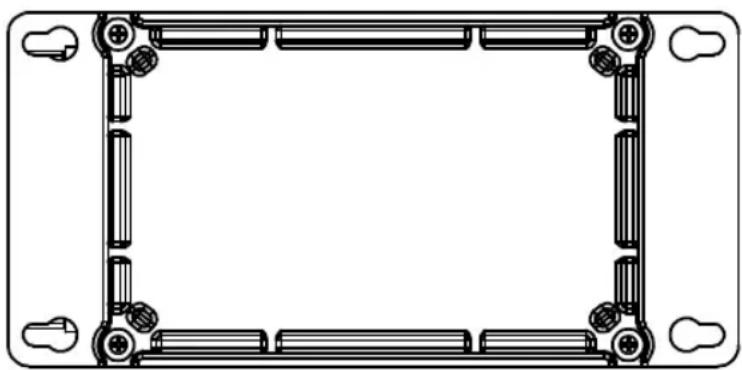

Installation sur un bureau

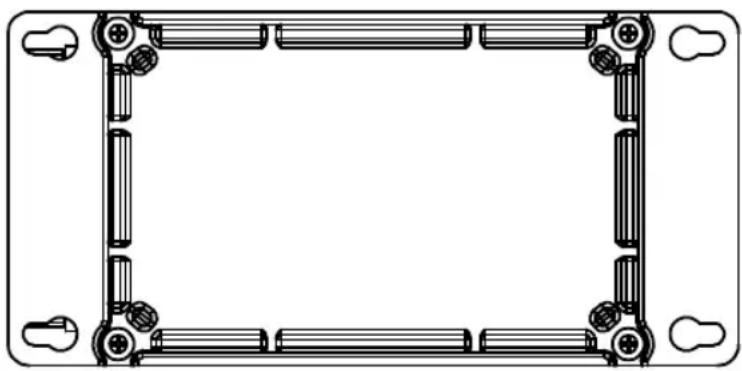

Pour installer l'appareil sur un bureau, placez la face inférieure (illustrée ci-dessous) de l'appareil sur une surface stable et solide.

1. Réparez quatre vis (non incluses) sur le mur et retournez l'appareil.
2. Alignez les quatre trous de fixation de l'unité comme indiqué ci-dessous et montez l'unité sur les vis.

Installation d'un prolongateur unique.

Remarque : avant de connecter le câble RJ45 aux ports d'entrée/sortie, installez les presse-étoupes fournis sur le câble. Reportez-vous aux étapes relatives au fil de câble et au sertissage ci-dessous.

1. À l'aide d'un câble Cat5e/6 (d'une longueur maximale de 100 m / 328 pi), connectez votre appareil source alimenté (tel qu'un commutateur PoE) au port « IN » de l'appareil.
2. À l'aide d'un câble Cat5e/6 (jusqu'à 100 m / 328 pi de long), connectez votre dispositif PoE alimenté à distance (PD), tel qu'une caméra VoIP ou de surveillance IP, au port « OUT » de l'unité.

Remarques :

• Votre source PoE doit satisfaire ou dépasser les exigences des normes IEEE 802.3at / 802.3af.
• Lorsque l'alimentation est requise, la source d'alimentation (par ex. midspan ou injecteur PoE) doit être installée entre le Commutateur Ethernet (Source non-PoE) et le premier prolongateur NPOE-EXT-2X1G30.
• Si vous installez un injecteur et un répartiteur, ils doivent tous deux prendre en charge 60 à 90 W.

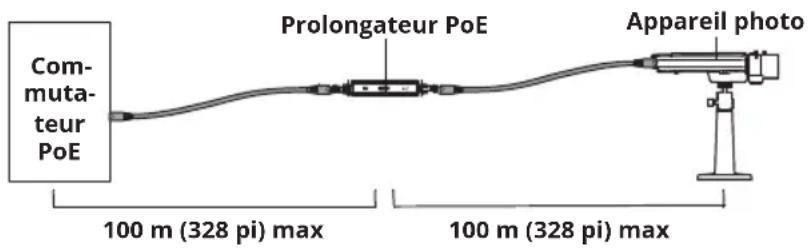

Schéma d'installation d'un prolongateur unique

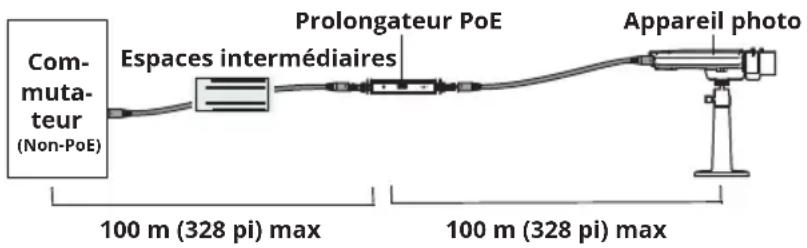

Installation d'un prolongateur unique avec diagramme de l'espace intermédiaire

Remarques :

• Vous ne pouvez mettre en cascade que trois unités d'extension PoE jusqu'à 400 m (1 312 pi) dans une seule installation.
• Avant de connecter le câble RJ45 aux ports d'entrée/sortie, installez les presse-étoupes fournis sur le câble. Reportez-vous aux étapes relatives au fil de câble et au sertissage ci-dessous.
• À l'aide d'un câble Cat5e/6 (d'une longueur maximale de 100 m / 328 pi), connectez votre appareil source alimenté (tel qu'un commutateur PoE) au port « IN » de l'appareil.
• En utilisant un autre câble Cat5e/6 (jusqu'à 100 m / 328 pi de long), connectez le port « OUT » du premier prolongateur au port « IN » du second prolongateur.
• Répétez l'étape 2 jusqu'à deux fois pour chaque prolongateur PoE supplémentaire que vous ajoutez, ou connectez votre appareil PoE alimenté à distance (PD) au port « OUT » du second prolongateur PoE.

Remarques :

• Le troisième prolongateur PoE n'alimentera que l'IEEE 802.3af jusqu'à 7 W. - Votre source PoE doit être conforme ou supérieure aux normes IEEE 802.3at.

Schéma d'installation de plusieurs prolongateurs

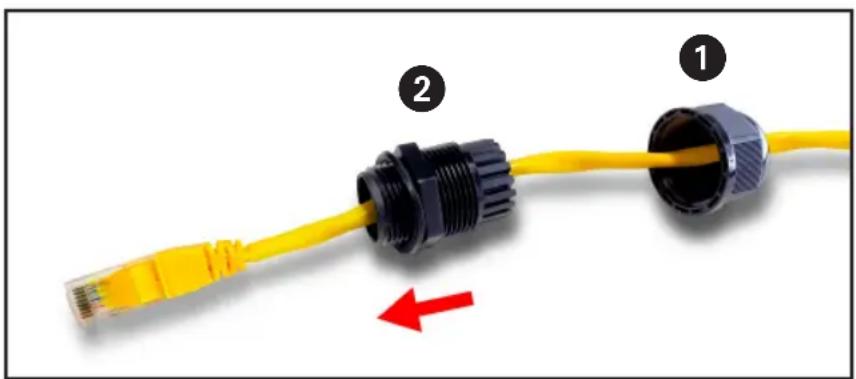

Étapes pour le fil de câble et le sertissage installation d'un presse-étoupe avec un câble RJ45 UTP

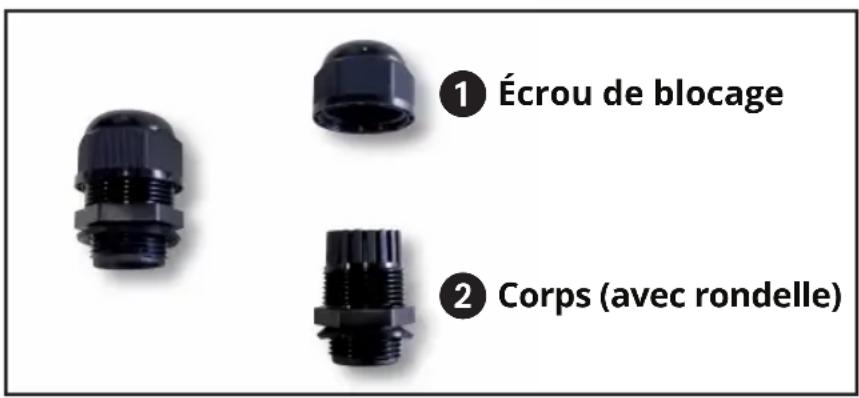

Étape 1 : démontez le presse-étoupe comme indiqué ci-dessous :

Étape 2 : glissez le câble Ethernet à travers l'écrou de blocage et le corps du presse-étoupe. Serrez l'écrou de blocage et le corps pour faire des deux parties un passe-câble complet.

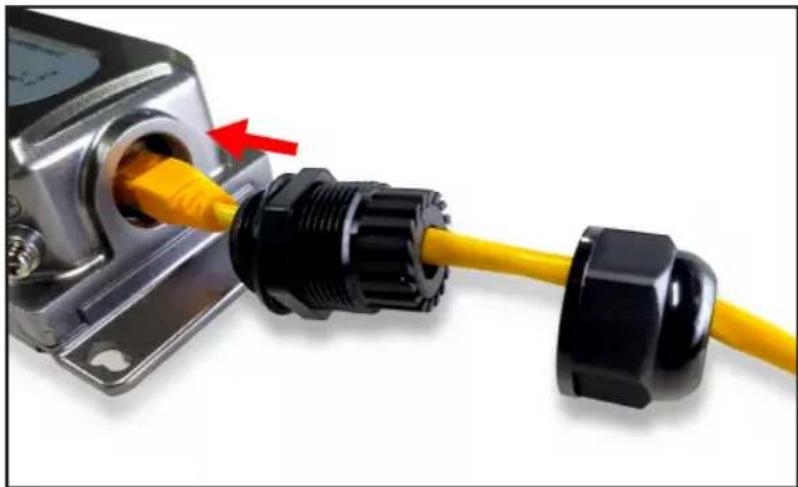

Connexion du kit de câbles étanches au prolongateur poe extérieur

Étape 1 : insérez le connecteur RJ45 dans le connecteur du port d'entrée PoE++.

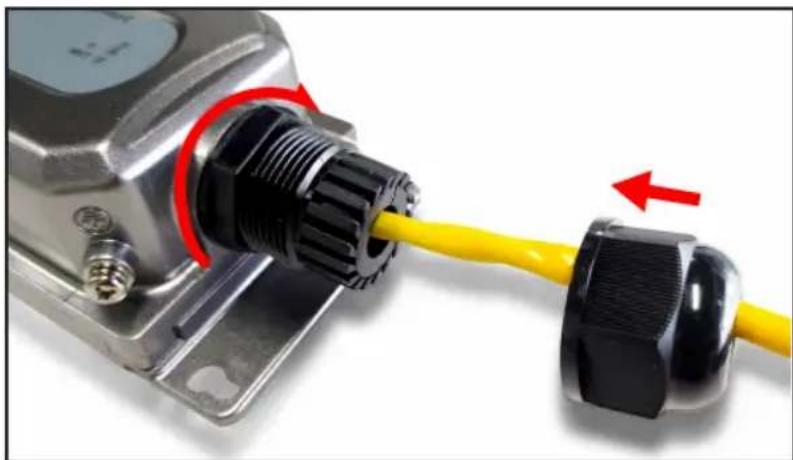

Étape 2 : tournez dans le sens horaire pour serrer le corps du presse-étoupe avec le Prolongateur PoE extérieur.

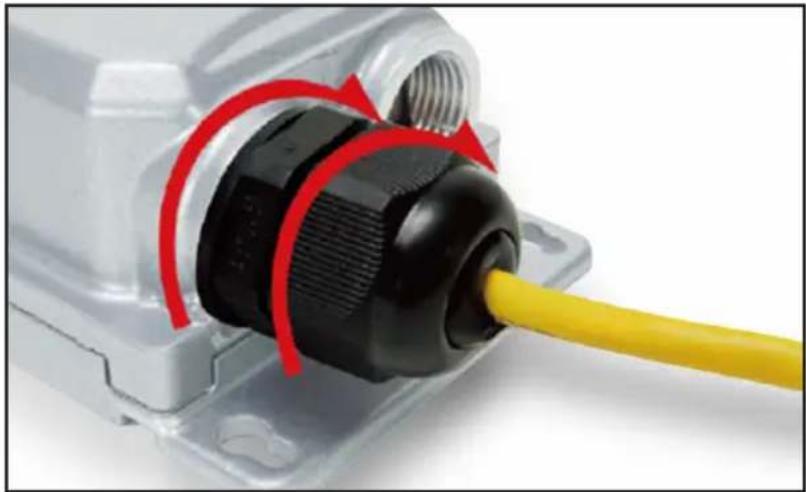

Étape 3 :vez l'écrou de blocage au presse-étoupe pour terminer l'assemblage du câble.

Étape 4 : répétez les étapes 1 à 3 pour les deux ports de sortie PoE+.

Modèle	NPOE-EXT-2X1G30
Standard	IEEE802.3IEEE802.3U, IEEE802.3ab, IEEE802.3x, IEEE80 2.3af, IEEE802.3at, IEEE802.3bt
Ports	Port d'entrée PoE : 1 x 10/100/1000 Mbit/s RJ45 Port de sortie PoE : 2 x 10/100/1000 Mbit/s RJ45
Média réseau (câble)	10BASE - T : câble UTP de catégorie 3, 4, 5 (≤100 m)100BASE TX : câble UTP de catégorie 5, 5e (≤100 m)1000BASE -TX : câble UTP catégorie 5e (≤100 m)
Couleur LED	Vert
Fonctions LED	Éteint : aucun appareil n'est connecté au port correspondantAllumé : indique que la liaison par ce port est établie avec succès à 10/100/1000 Mbit/s.Clignotant : transmission des données et de l'alimentation
Dimensions	150 x 73 x 44 mm (5,9 x 2,9 x 1,7 po.)
Poids	0,42 kg (0,93 lbs)
Ports PoE	2
Bloc d'alimentation	Alimentation par Ethernet (PoE)
Entrée du port PD	95 W max
Sortie d'alimentation PoE	48-55 V CC max. 30 W par port
Plage de température de fonctionnement	-20 à 60 °C (-4 à 140 °F)
Plage de température de stockage	-40 à 80 °C (-40 à 176 °F)
Plage d'humidité de fonctionnement	10 à 90 % HR, sans condensation
Plage d'humidité de stockage	5 à 90 % HR, sans condensation
Protection contre la surtension	Mode différentiel : ± 4 KVMode commun : ± 6 KV
MTBF	> 50 000 heures
Norme électrostatique	Contact : 6 KVAir : 8 KV
Classe météo	IP67
Indice de protection contre les chocs	IK10

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :
