Produkttyp	Gigabit-PoE-Repeater, 2 Ports
Marke	Tripp Lite
Modell	NPOE-EXT-2X1G30
Netzstandards	IEEE 802.3, 802.3U, 802.3ab, 802.3at, 802.3bt, 802.3x
Anschlüsse	1 PoE-Eingang RJ45 10/100/1000 Mbps, 2 PoE-Ausgänge RJ45 10/100/1000 Mbps
Stromversorgung	Power over Ethernet (PoE) ohne externe Stromquelle
Eingangsleistung PD	95 W max
Ausgangsleistung PSE	48-55 V DC, 30 W pro Port
Übertragungsdistanz	Bis zu 100 m (328 ft) pro Segment, Kaskade bis zu 400 m (1312 ft)
Schutzklasse	IP67 (staub- und wasserdicht), IK10 (schlagfest)
Abmessungen	150 x 73 x 44 mm (5,9 x 2,9 x 1,7 Zoll)
Gewicht	0,42 kg (0,93 lb)
Betriebstemperatur	-20 bis 60 °C (-4 bis 140 °F)
Lagertemperatur	-40 bis 80 °C (-40 bis 176 °F)
Betriebsfeuchtigkeit	10 bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Überspannungsschutz	Differentiell ±4 kV, Gleichtakt ±6 kV
MTBF	> 50.000 Stunden
LED-Farbe	Grün (Link und Aktivität)
Gehäusematerial	Industrielle Qualität, beständig gegen raue Umgebungen
Installation	Plug-and-Play, keine Konfiguration erforderlich
Garantie	3 Jahre eingeschränkt
Lieferumfang	Repeater, Maulschlüssel, 3 wasserdichte Steckverbinder, Kurzanleitung
Empfohlenes Kabel	Cat5e/6 UTP, max. Länge 100 m

Häufig gestellte Fragen - NPOEEXT2X1G30 Tripp Lite

Wie installiere ich den PoE-Repeater NPOE-EXT-2X1G30?

Die Installation ist einfach: Schließen Sie ein Cat5e/6-Kabel von Ihrer PoE-Quelle (Switch oder Injektor) an den IN-Anschluss an und verbinden Sie dann Ihre PoE-Geräte (Kameras, Access Points) mit den OUT-Anschlüssen. Verwenden Sie die mitgelieferten Kabelverschraubungen für die IP67-Abdichtung.

Welche maximale Leistung wird vom NPOE-EXT-2X1G30 unterstützt?

Der PD-Eingang akzeptiert bis zu 95 W. Jeder PSE-Ausgangsport kann bis zu 30 W liefern, insgesamt 60 W. Das Gerät ist kompatibel mit den Standards PoE, PoE+ und PoE++.

Kann man mehrere Repeater kaskadieren?

Ja, Sie können bis zu drei Einheiten kaskadieren, was eine Gesamtdistanz von 400 m (1312 ft) ermöglicht. Beachten Sie, dass der dritte Repeater nur 7 W (IEEE 802.3af) liefern kann.

Ist der NPOE-EXT-2X1G30 wetterbeständig?

Ja, es hat die Schutzklasse IP67 (staub- und wasserdicht) und IK10 (schlagfest). Es ist für Außen- und Industrieinstallationen geeignet.

Welche Kabeltypen werden empfohlen?

Verwenden Sie Cat5e- oder Cat6-UTP-Kabel mit einer maximalen Länge von 100 m (328 ft) pro Segment. Stellen Sie sicher, dass die Kabelverschraubungen installiert sind, um die Abdichtung zu gewährleisten.

Wie erkenne ich, ob der Repeater unter Spannung steht und aktiv ist?

Die grüne LED leuchtet, wenn eine Verbindung hergestellt ist, und blinkt während der Daten- und Stromübertragung. Wenn die LED aus ist, überprüfen Sie die Verbindungen und die PoE-Quelle.

Kann ich diesen Repeater mit einem Nicht-PoE-Switch verwenden?

Ja, aber Sie müssen einen PoE-Injektor oder einen Midspan zwischen Switch und Repeater einfügen. Der Injektor muss mit der erforderlichen Leistung kompatibel sein (60-90 W empfohlen).

Wie lautet die Garantie des Produkts?

Tripp Lite bietet eine eingeschränkte Garantie von 3 Jahren auf Material- und Verarbeitungsfehler. Bitte wenden Sie sich für eine mögliche Rücksendung an den technischen Support.

Wie warte ich den Repeater?

Es ist keine besondere Wartung erforderlich. Stellen Sie sicher, dass die Steckverbinder und Kabelverschraubungen fest angezogen sind, um die Abdichtung zu erhalten. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch.

Ist das Produkt mit IP-Überwachungsgeräten kompatibel?

Ja, es ist perfekt geeignet für IP-Kameras, WLAN-Access Points, VoIP-Telefone und andere PoE-Geräte. Es unterstützt Datenraten von 10/100/1000 Mbps.

BEDIENUNGSANLEITUNG NPOEEXT2X1G30 Tripp Lite

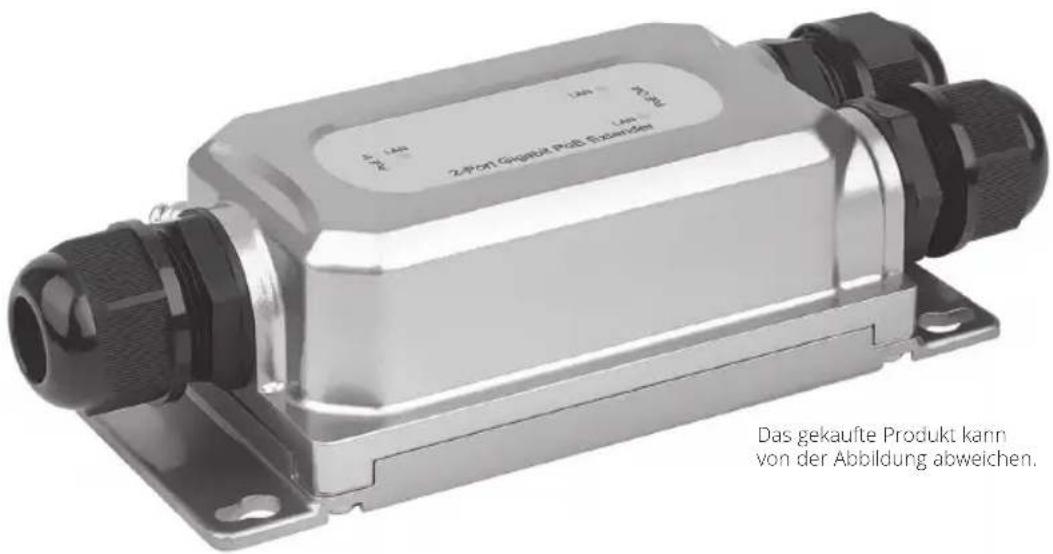

2-Port Gigabit PoE Extender/Repeater Wasserdicht, gehärtet und manipulationssicher

Modell: NPOE-EXT-2X1G30I

English 1

Español 12

Français 23

Italiano 45

Im Paket enthalten

• NPOE-EXT-2X1G30 2-Port Gigabit PoE Extender
• Schraubenschlüssel
• (x3) Wasserdichte Anschlüsse
- Quick Start Guide

Produktmerkmale

• Unterstützt Power over Ethernet, so dass keine externe Stromversorgung erforderlich ist
• Unterstützt echte 10/100/1000 Mbps Datenübertragung und PoE-Stromversorgung in einer Entfernung von bis zu 330 ft. (100 m)
• Enthält einen RJ45 95 W PD-Eingang
• Zwei Ausgangsports verfügen über die Funktion Power Sourcing Equipment (PSE), wobei jeder Port bis zu 30 W hat
• Das Gehäuse in Industriequality widersteht rauen Umgebungsbedingungen mit hoher Stabilität und Zuverlässigkeit
  • Wasserdicht nach IP67 Leistung
• IK10 Schlagfestigkeit Schutzart gegen Manipulation und Vandalismus
• Entspricht den Standards IEEE 802.3, 802.3HE, 802.3ab, 802.3at, 802.3bt und 802.3x
  • Die Einheit unterstützt den Plug-and-Play-Betrieb, ohne dass eine zusätzliche Konfiguration erforderlich ist.

Gerätebeschreibung

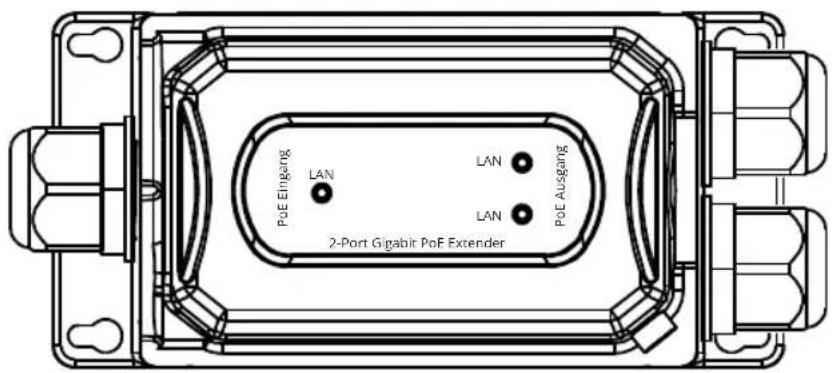

Frontblende

Die Frontblende enthält den PSE-Ausgangsanschluss, den Eingangsanschluss und die LED-Anzeige.

Links Bedienfeld

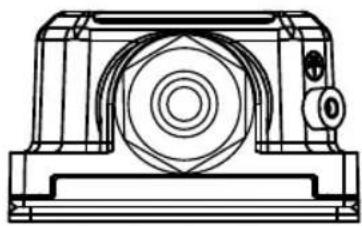

Auf der linken Seite befinden sich der Eingangsanschluss (PoE In) und die Erdungssäule mit dem Standardnetzwerkkabel Cat5e (Leitungsdurchmesser 5,5 mm).

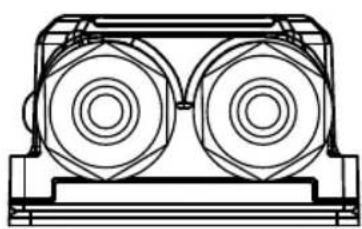

Auf der rechten Seite befindet sich der Ausgangsanschluss (PoE Out), der mit einem Standardnetzwerkkabel Cat5e verwendet werden kann.

Lesen und befolgen Sie alle Anweisungen sorgfältig, um Geräteschäden und Sicherheitsrisiken zu vermeiden, die durch eine falsche Installation entstehen können.

• Die Muttern der wasserdichten Dichtung sollten vollständig am Gewinde der Dichtung angezogen werden und gerade auf der Sechskantebene sitzen, um zu verhindern, dass Wasser Ihre Ausrüstung beschädigt.
- Um Schäden zu vermeiden, stellen Sie das Gerät nicht auf eine instabile Oberfläche.
- Stellen Sie sicher, dass die Betriebsspannung mit der auf dem Gerät angegebenen Spannung übereinstimmt.
- Um das Risiko eines elektrischen Schlags zu vermeiden, öffnen Sie das Gehäuse nicht, während das Gerät in Betrieb ist oder wenn elektrische Gefahren vorhanden sind.

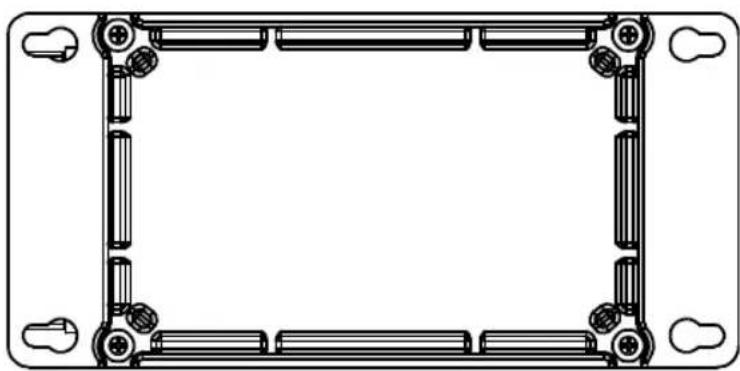

Desktop-Installation

Um das Gerät auf einem Schreibtisch zu installieren, stellen Sie es mit der Unterseite (siehe unten) auf eine stabile, feste Oberfläche.

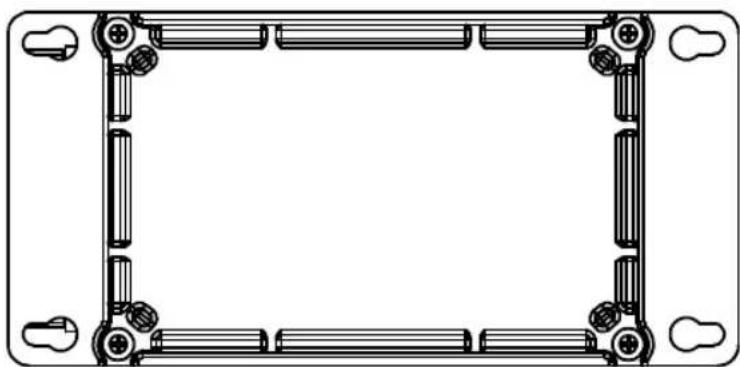

Wandmontierte Installation

1. Befestigen Sie vier Schrauben (nicht im Lieferumfang enthalten) an der Wand und stellen Sie das Gerät auf den Kopf.
2. Richten Sie die vier Befestigungslöcher des Geräts wie unten gezeigt aus und Montieren das Gerät auf die Schrauben.

Einzelne Extender-Installation

Hinweis: Bevor Sie das RJ45-Kabel an die Eingangs-/Ausgangsports anschließen, bringen Sie die mitgelieferten Kabelverschraubungen am Kabel an. Siehe Kabel- und Crimp-Schritte unten.

1. Schließen Sie ein Cat5e/6-Kabel (bis zu 100 m lang) an den „IN“-Anschluss des Geräts an und verbinden Sie es mit einer Stromquelle (z. B. einem PoE-Switch).
2. Schließen Sie ein weiteres Cat5e/6-Kabel (bis zu 100 m lang) an den „OUT“-Anschluss des Geräts an und verbinden Sie es mit einem PoE-betriebenen Gerät (PD), z. B. einer VoIP- oder IP-Überwachungskamera.

Anmerkungen:

• Ihre PoE-Quelle muss die IEEE 802.3at / 802.3af Standards erfüllen oder übertre en.
• Wenn Strom benötigt wird, muss die Stromquelle (z. B. Midspan oder PoE-Injektor) zwischen dem Ethernet-Switch (Nicht-PoE-Quelle) und dem ersten NPOE-EXT-2X1G30 Extender installiert werden.
• Wenn Sie einen Injektor und einen Splitter installieren, müssen beide 60 bis 90 Wunterstützen.

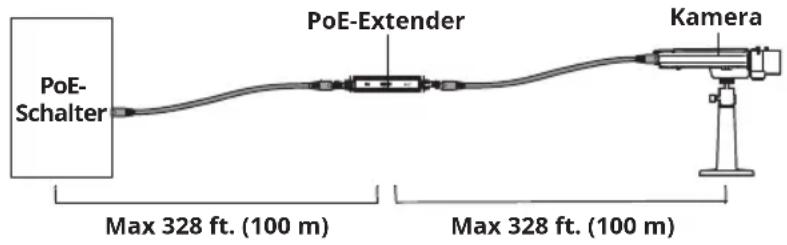

Installationsschema für einen einzelnen Extender

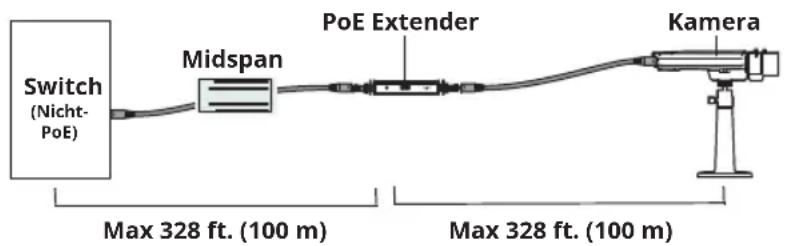

Einzelne Extender-Installation mit Midspan-Diagramm

Installation

Multiple Extender-Installation

Anmerkungen:

• Sie können nur drei PoE-Extender bis zu 1.312 ft. (400 m) in einer einzigen Installation kaskadieren.
• Bevor Sie das RJ45-Kabel an die Eingangs-/Ausgangsports anschließen, installieren Sie die mitgelieferten Kabelverschraubungen auf dem Kabel. Siehe Kabel und Crimp-Schritte unten.
• Schließen Sie ein Cat5e/6-Kabel (bis zu 100 m lang) an den „IN“-Anschluss des Geräts an und verbinden Sie es mit einer Stromquelle (z. B. einem PoE-Switch).
• Verbinden Sie mit einem weiteren Cat5e/6-Kabel (bis zu 100 m lang) den „OUT“-Anschluss des ersten Extenders mit dem „IN“-Anschluss des zweiten Extenders.
• Wiederholen Sie Schritt 2 bis zu zweimal für jeden weiteren PoE-Extender, den Sie hinzufügen, oder schließen Sie Ihr PoE-Gerät (PD) an den „OUT“-Anschluss des zweiten PoE-Extenders an.

Anmerkungen:

• Der dritte PoE-Extender liefert nur IEEE 802.3af bis zu 7 W.
• Ihre PoE-Quelle muss die IEEE 802.3at-Standards erfüllen oder übertre en.

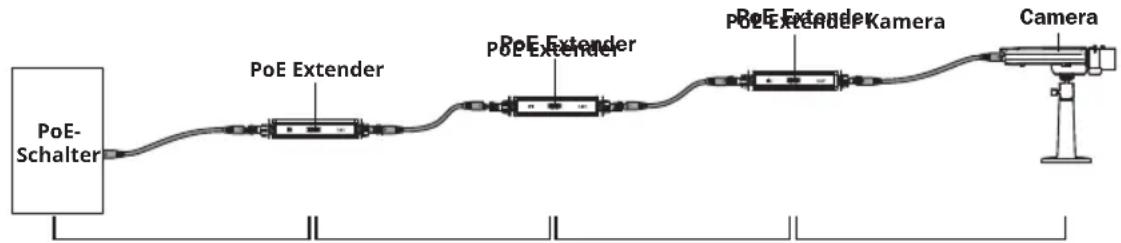

Multi-Extender Installationsdiagramm

Max 328 ft. (100 m) Max 328 ft. (100 m) Max 328 ft. (100 m) Max 328 ft. (100 m)

Installation

Kabeldraht und Crimp-Schritte

Installation der Kabelverschraubung mit RJ45 UTP-Kabel

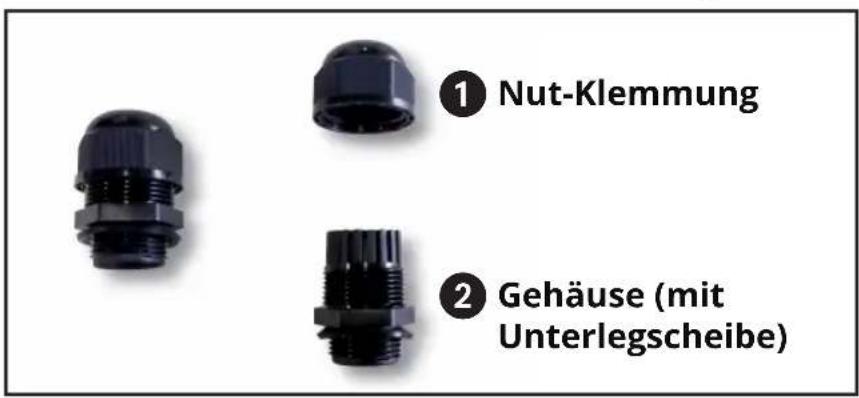

Schritt 1: Demontieren Sie die Kabelverschraubung wie unten gezeigt:

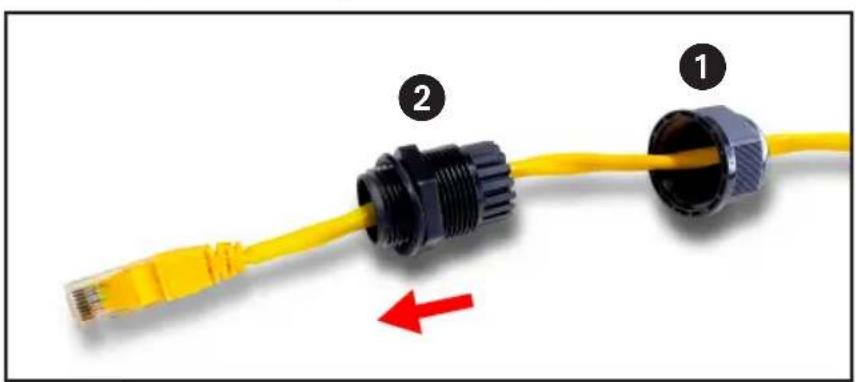

Schritt 2: Führen Sie das Ethernet-Kabel durch die Nut-Klemmung und den Verschraubungskörper. Ziehen Sie die Nut-Klemmung und das Gehäuse fest, um die beiden Teile zu einer kompletten Kabelverschraubung zu verbinden.

Anschluss des wasserdichten Kabelsatzes an den Outdoor PoE-Extender

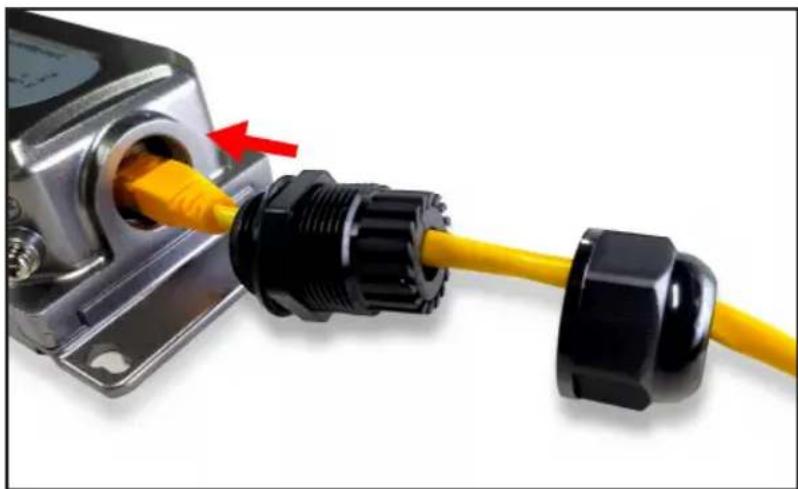

Schritt 1: Stecken Sie den RJ45-Stecker in den Anschluss des PoE++ In-Ports.

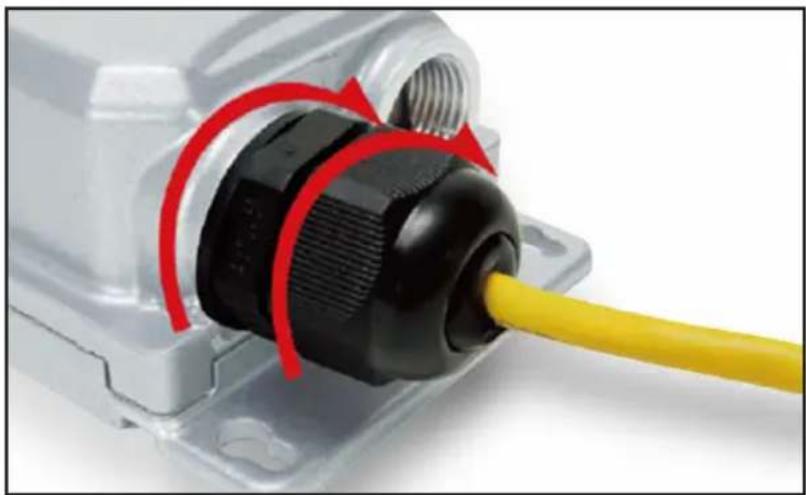

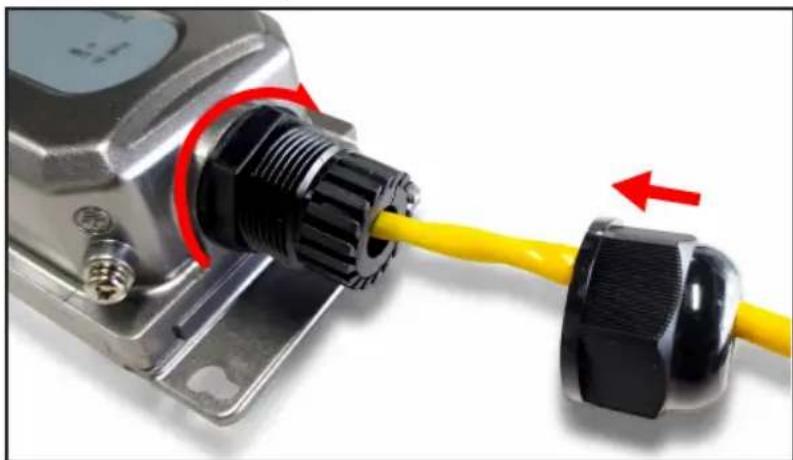

Schritt 2: Drehen Sie im Uhrzeigersinn, um den Verschraubungskörper mit dem Outdoor PoE Extender festzuziehen.

Schritt 3: Befestigen Sie die Nut-Klemmung an der Kabelverschraubung, um die Kabelmontage abzuschließen.

Schritt 4: Wiederholen Sie die Schritte 1 bis 3 für zwei PoE+ Out Ports

Modell	NPOE-EXT-2X1G30I
Standard	IEEE802.3, IEEE802.3HE, IEEE802.3ab, IEEE802.3x, IEEE80 2.3af, IEEE802.3at, IEEE802.3bt
Anschlüsse	PoE-Eingang: 1 x 10/100/1000 Mbps RJ45PoE-Ausgang: 2 x 10/100/1000 Mbps RJ45
Netzwerkmedien (Kabel)	10BASE - T: UTP-Kabel der Kategorie 3, 4, 5 (≤100 m)100BASE -TX: UTP-Kabel der Kategorie 5, 5 e (≤100 m)1000BASE -TX: UTP-Kabel der Kategorie 5 e (≤100 m)
LED (Farbe)	(Grün)
LED-Funktionen	Aus: Kein Gerät ist mit dem entsprechenden Anschluss verbundenLeuchtet: Zeigt an, dass die Verbindung über diesen Anschluss erfolgreich mit 10/100/1000 Mbps hergestellt wurde.Blinkend: Übertragung von Daten und Strom
Abmessungen	5,9 x 2,9 x 1,7 in. (150 x 73 x 44 mm)
Gewicht	0.93 lbs. (0,42 kg).
PoE-Anschlüsse	2.
Stromversorgung	PoE, Power over Ethernet
PD Port-Eingang	95 W max.
PoE-Stromausgang	48–55 V DC max. 30 W pro Anschluss
Betriebstemperaturbereich	-20 °C bis 60 °C
Lagertemperaturbereich	-40 ° bis 176 °F (-40 ° bis 80 °C)
Luftfeuchtigkeit bei Betrieb	10 bis 90 % RH, nicht Kondensierend
Feuchtebereich für die Lagerung	5 bis 90 % RH, nicht kondensierend
Surgeschutz	Differenzieller Modus: ± 4 KVGleichtakt: ± 6 KV
MTBF	>50.000 Stunden
Elektrostatik Standard	Kontakt: 6 KVLuft: 8 KV
Wetter-Bewertung	IP67
Schutzart bei Aufprall	IK10

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Verlust von Daten, Kosten für Ersatzprodukte, Ansprüche von Dritten oder anderes.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
