MANUAL DE USUARIO NPOEEXT2X1G30 Tripp Lite
Resistente al Agua, Endurecido y A Prueba de Manipulación
Modelo:
NPOE-EXT-2X1G30


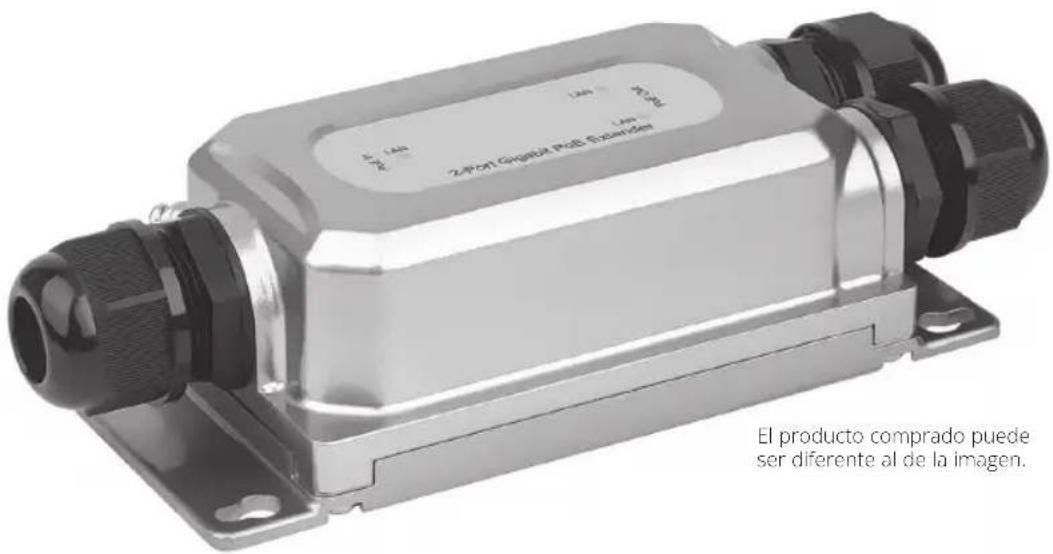

Z-Port GNGRPT PDB Extender El producto comprado puede ser diferente al de la imagen.El producto comprado puede ser diferente al de la imagen.
English 1
Français 23
Deutsch 34
Italiano 45
El Paquete Incluye
- Extensor PoE Gigabit NPOE-EXT-2X1G30 de 2 puertos
- Llave Inglesa
• (x3) Conectores A Prueba de Agua - Guía de Inicio Rápido
Características del Producto
- Admite alimentación a través de Ethernet, por lo que no es necesaria una fuente de alimentación externa.
- Admite la transmisión de datos a 10/100/1000 Mbps y una distancia de alimentación PoE de hasta 330 ft (100 m)
- Incluye una entrada RJ45 95W PD
- Dos puertos de salida tienen función de Equipo de Suministro de Energía (PSE), y cada puerto soporta hasta 30W
- Gabinete de calidad industrial que resiste condiciones ambientales duras con gran estabilidad y fiabilidad
- Especificación de impermeabilidad IP67
- Capacidad de protección ante impactos IK10 contra manipulación y vandalismo
• Cumple las normas IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt y 802.3x - La unidad admite el funcionamiento Conectar y Usar sin necesidad de configuración adicional
Descripción del Hardware

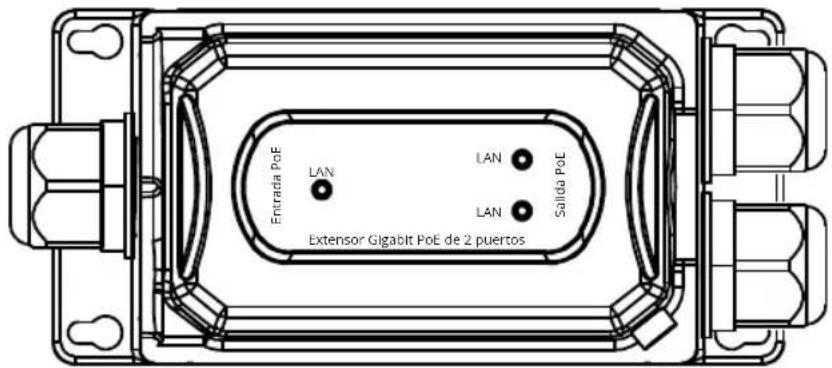

Panel Frontal
El panel frontal incluye el puerto de salida PSE, el puerto de entrada y el indicador LED.


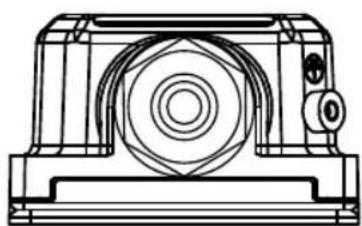

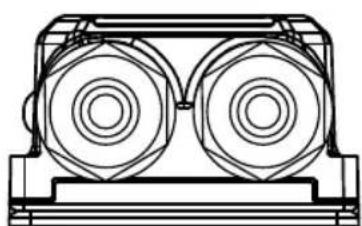

El panel izquierdo incluye el puerto de entrada (PoE In) y la columna de conexión a tierra con cable de red Cat5e estándar (diámetro de la línea 5.5 mm).

El panel derecho incluye el puerto de salida (PoE Out), para ser utilizado con un cable de red Cat5e estándar.

Lea atentamente y siga todas las instrucciones para evitar daños en el aparato y amenazas de seguridad que podrían derivarse de una instalación incorrecta.
- Las tuercas de la unión a prueba de agua deben apretarse completamente a las roscas de la unión y ajustarse niveladas al plano hexagonal para evitar que el agua dañe su equipo.
- Para evitar daños, no coloque la unidad sobre una superficie inestable.
- Asegúrese de que el voltaje de funcionamiento es el mismo que el etiquetado en la unidad.
- Para evitar el riesgo de descargas eléctricas, no abra el chasis mientras la unidad esté en funcionamiento o cuando existan riesgos eléctricos.
Instalación en Escritorio

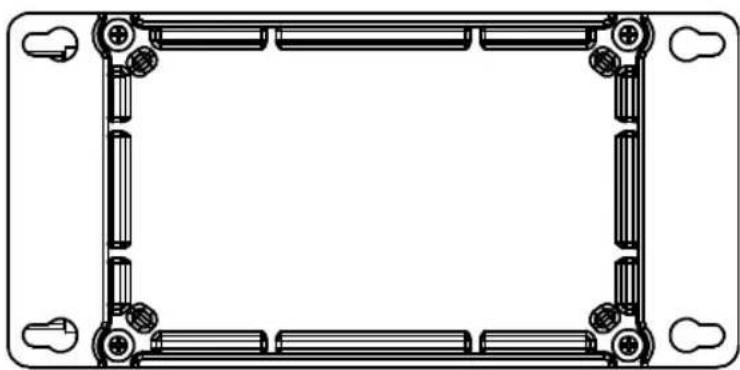

Para instalar la unidad en un escritorio, coloque la parte inferior (mostrada abajo) de la unidad sobre una superficie estable y sólida.

Instalación para montaje en pared

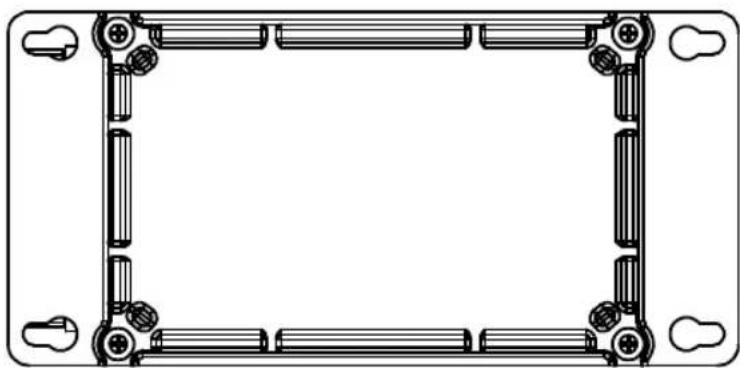

- Fije cuatro tornillos (no incluidos) en la pared y ponga la unidad boca abajo.
- Alinee los cuatro orificios de fijación de la unidad como se muestra a continuación e instale la unidad en los tornillos.

Instalación de un Solo Extensor
Nota: Antes de conectar el cable RJ45 a los puertos de entrada/salida, instale en los cables los prensaestopas incluidos. Consulte los Pasos de Cableado y Engarce más abajo.
- Utilizando un cable Cat5e/6 (de hasta 328 ft / 100 m de longitud), conecte su dispositivo fuente alimentado (como un PoE Switch) en el puerto "IN" de la unidad.
- Utilizando otro cable Cat5e/6 (de hasta 328 ft / 100 m de longitud), conecte su dispositivo remoto alimentado por PoE (PD), como una cámara VoIP o de vigilancia IP, en el puerto "OUT" de la unidad.
Notas:
- Su fuente PoE debe cumplir o superar los estándares IEEE 802.3at / 802.3af.
- Cuando se necesite energía, la fuente de alimentación (por ejemplo, inyector midspan o PoE) debe instalarse entre el switch Ethernet (fuente no PoE) y el primer extensor NPOE-EXT-2X1G30.
- Si va a instalar un inyector y un divisor, cada uno de ellos debe soportar 60 a 90W.

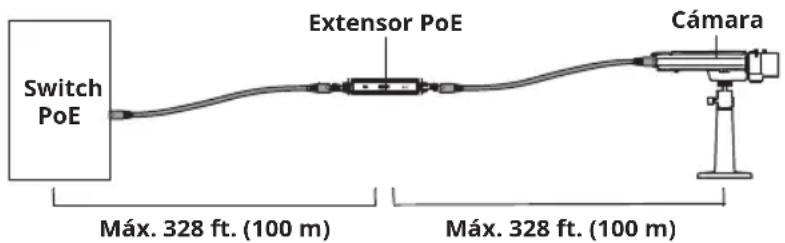

Diagrama de Instalación de un Extensor Simple


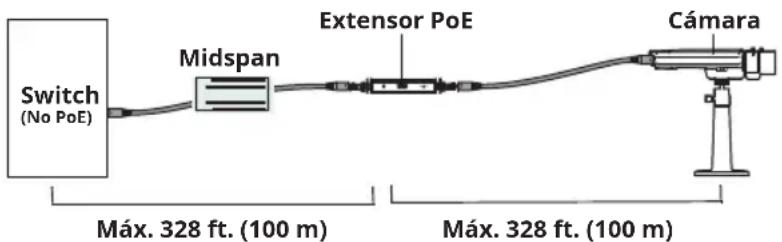

Switch PoE Extensor PoE Cámara Máx. 328 ft. (100 m) Máx. 328 ft. (100 m)Diagrama de Instalación de un Extensor Simple con Midspan
Instalación de Múltiples Extensores
Notas:
- Sólo puede conectar en cascada un máximo de tres unidades extensoras PoE de hasta 1.312 ft (400 m) en una única instalación.
-
Antes de conectar el cable RJ45 a los puertos de entrada/salida, instale en el cable los prensaestopas incluidos. Consulte los Pasos de Cableado y Engarce más abajo.
-
Utilizando un cable Cat5e/6 (de hasta 328 ft / 100 m de longitud), conecte su dispositivo fuente alimentado (como un Switch PoE) en el puerto "IN" de la unidad.
-
Utilizando otro cable Cat5e/6 (de hasta 328 ft / 100 m de longitud), conecte el puerto "OUT" del primer extensor al puerto "IN" del segundo extensor.
-
Repita el paso 2 hasta dos veces más por cada extensor PoE adicional que añada, o conecte su dispositivo remoto alimentado por PoE (PD) al puerto "OUT" del segundo extensor PoE.
Notas:
- El tercer extensor PoE sólo suministrará IEEE 802.3af hasta 7W.
- Su fuente PoE debe cumplir o superar las normas IEEE 802.3at.
Diagrama de Instalación de Múltiples Extensores
Máx. 328 ft. (100 m) Máx. 328 ft. (100 m) Máx. 328 ft. (100 m) Máx. 328 ft. (100 m)
Instalación
Pasos de Cableado y Engarce
Instalación de prensaestopas con cable RJ45 UTP

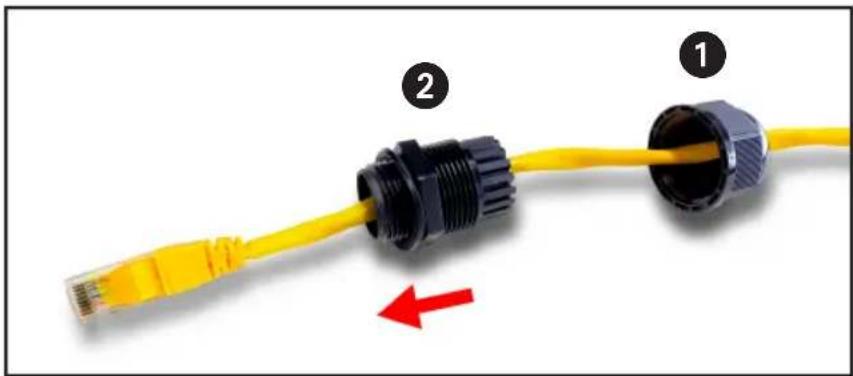

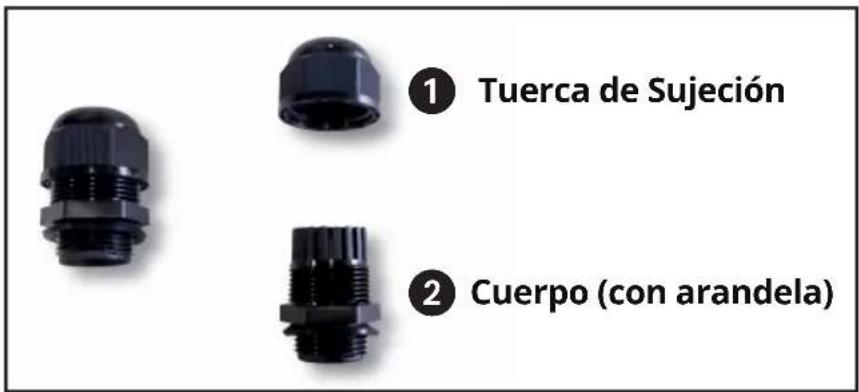

Paso 1: Desmonte el prensaestopas como se muestra a continuación:

Conexión del Juego de Cables Resistente al Agua al Extensor PoE para Exteriores

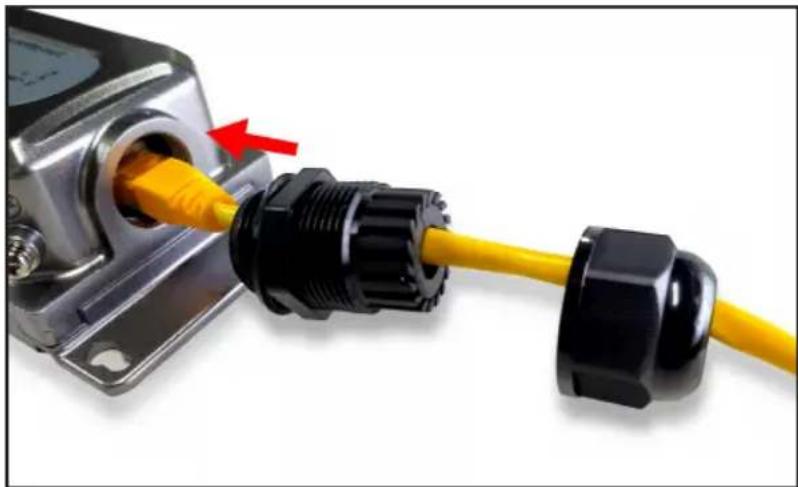

Paso 1: Inserte el conector RJ45 en el conector del puerto de entrada PoE++.

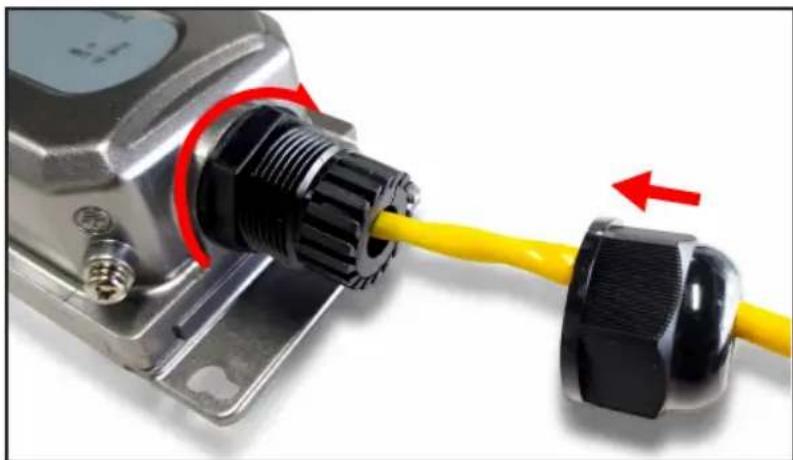

Paso 2: Gire en el sentido de las manecillas del reloj para apretar el cuerpo del prensaestopas con el Extensor PoE para Exteriores.

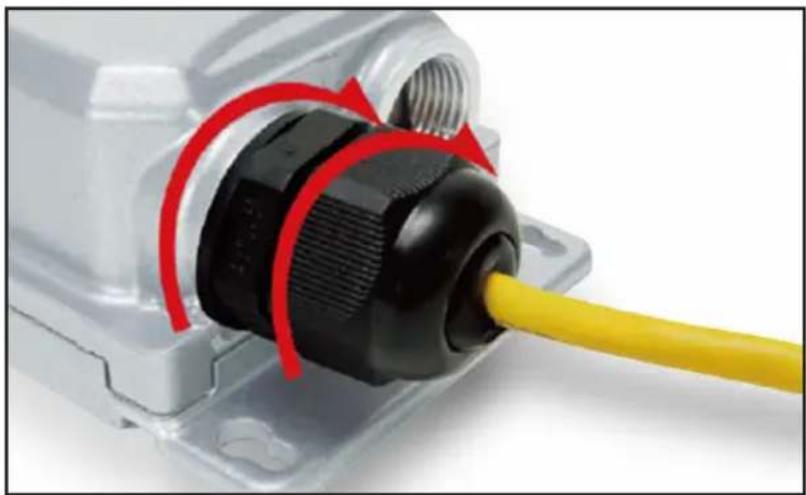

Paso 3: Coloque la tuerca de sujeción en el prensaestopas para completar el montaje del cable.

Paso 4:Repitalos pasos 1 al 3 para dos Puertos de Salida PoE+

| Modelo | NPOE-EXT-2X1G30 |
| Estándar | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3x, IEEE80 2.3af, IEEE802.3at, IEEE802.3bt |
| Puertos | Puerto de Entrada PoE: 1 x 10/100/1000 Mbps RJ45Puerto de Salida PoE: 2 x 10/100/1000 Mbps RJ45 |
| Medios de Red (cable) | 10BASE - T: cable UTP de categoría 3, 4, 5 (≤100m)100BASE - TX: cable UTP categoría 5, 5e (≤100m)1000BASE - TX: cable UTP de categoría 5e (≤100m) |
| Color del LED | Verde |
| Funciones del LED | Apagado: No hay ningún dispositivo conectado al puerto correspondienteIluminado: Indica que el enlace a través de ese puerto se ha establecido correctamente a 10/100/1000 Mbps.Intermitente: Transmitiendo datos y energía |
| Dimensiones | 5.9" x 2.9" x 1.7" 150 x 73 x 44 mm |
| Peso | 0.93 lb. (0.42 kg) |
| Puertos PoE | 2 |
| Fuente de Alimentación | PoE, Energía sobre la Ethernet |
| Entrada del Puerto PD | 95W Máximo |
| Salida de Alimentación PoE | 48-55V CD Máximo 30W por puerto |
| Rango de Temperatura de Operación | -20 °C a 60 °C [-4 °F a 140°F] |
| Rango de Temperatura de Almacenamiento | -40 ° a 176 °F [-40 ° a 80 °C] |
| Rango de Humedad de Operación | RH de 10% a 90%, sin condensación |
| Rango de Humedad de Almacenamiento | RH de 5% a 90%, sin condensación |
| Protección ante sobretensiones | Modo diferencial: ± 4KVModo Común: ± 6KV |
| MTBF | >50,000 horas |
| Norma de Electrostática | Contacto: 6KVAire: 8KV |
| Especificación de Clima | IP67 |
| Capacidad de Protección Contra Impactos | IK10 |
Garantía
Garantía Limitada de 3 Años.
Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, no somos responsables por ningún costo, como pérdidas de ganancias o ingresos, pérdidas de equipos, pérdidas en el uso de equipos, pérdidas de software, pérdidas de datos, costos de sustituciones, reclamos de terceros o cualquier otro asunto.
Información de Cumplimiento de la Directiva WEEE para Clientes y Recicladores (Unión Europea)

De acuerdo con la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:
- Enviar los equipos viejos para su reciclaje en razón de uno por uno, igual por igual (esto varía según el país).
- Devolver el equipo nuevo para fines de reciclado una vez que finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte vital, en las que razonablemente se pueda esperar que una falla de este equipo pueda provocar la falla del equipo de soporte vital o afecte significativamente su seguridad o efectividad.
Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
