MANUALE UTENTE NPOEEXT2X1G30 Tripp Lite

Estensore/Ripetitore PoE Gigabit a 2 porte Impermeabile, temprato e a prova di manomissione

Modello:

NPOE-EXT-2X1G30

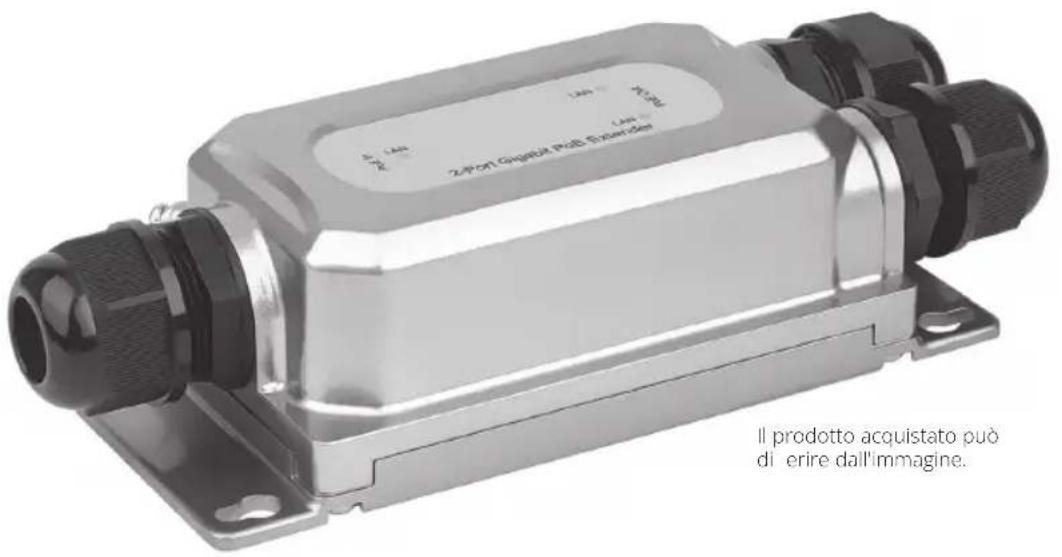

2/Port Gaugot Polt Substrate Il prodotto acquistato può di erire dall'immagine.

English 1

Español 12

Français 23

Deutsch 34

Il pacchetto include

• Estensore PoE Gigabit a 2 porte NPOE-EXT-2X1G30
• Chiave
• Connettori impermeabili (3)
• Guida rapida

Caratteristiche del prodotto

• Supporta Power over Ethernet, quindi non è necessario un alimentatore esterno
• Supporta una vera trasmissione dati 10/100/1000 Mbps e una distanza di alimentazione PoE fino a 100 m (330 piedi)
• Include un ingresso RJ45 95 W PD
• Due porte di uscita sono dotate di funzione Power Sourcing Equipment (PSE), con ciascuna porta che supporta fino a 30 W
• La qualità industriale di alloggio gestisce le condizioni ambientali difficili con elevata stabilità e affidabilità
• Grado di impermeabilità IP67
• Grado di protezione antiurto IK10 contro manomissioni e atti vandalici
• È conforme agli standard IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt e 802.3x
• L'unità supporta il funzionamento di plug and play senza bisogno di alcuna configurazione aggiuntiva

Descrizione dell'hardware

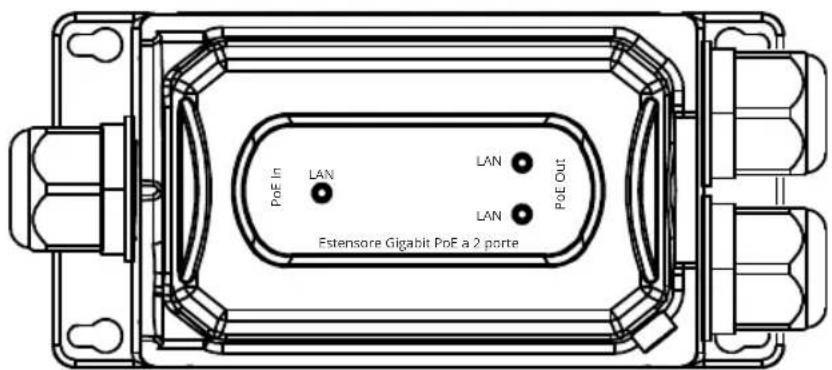

Pannello frontale

Il pannello frontale comprende la porta di uscita PSE, la porta di ingresso e l'indicatore LED.

PoE In LAN LAN LAN PoE OUT Estensore Gigabit PoE a 2 porte

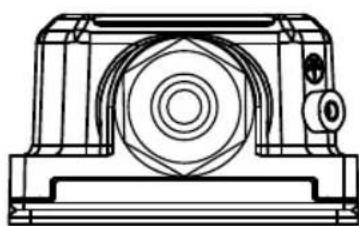

Pannello sinistro

Il pannello sinistro comprende la porta di ingresso (PoE In) e la colonna di messa a terra con cavo di rete standard Cat5e (diametro della linea 5,5 mm).

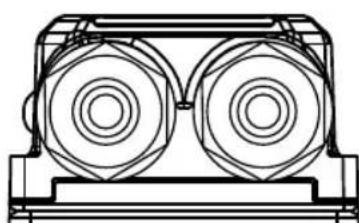

Il pannello destro comprende la porta di uscita (PoE Out), da utilizzare con un cavo di rete standard Cat5e.

Leggere attentamente e segua tutte le istruzioni per evitare danni al dispositivo e minacce alla sicurezza che potrebbero derivare da un'installazione errata.

• I dadi del giunto impermeabile devono essere serrati completamente alle filettature del giunto e devono essere in piano rispetto al piano esagonale, per evitare che l'acqua danneggi l'apparecchiatura.
• Per evitare danni, non collocare l'unità su una superficie instabile.
• Assicurarsi che la tensione di esercizio sia quella indicata sull'unità.
• Per evitare il rischio di scosse elettriche, non aprire lo chassis mentre l'unità è in funzione o quando sono presenti pericoli elettrici.

Installazione sul desktop

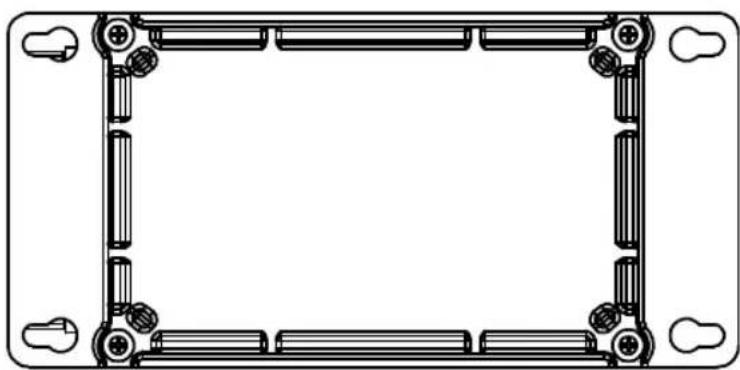

Per installare l'unità su una scrivania, collocare il lato inferiore (mostrato sotto) dell'unità su una superficie stabile e solida.

Installazione per montaggio a parete

1. Fissare quattro viti (non incluse) sulla parete e capovolgere l'unità.
2. Allineare i quattro fori di fissaggio dell'unità come mostrato sotto e montare l'unità sulle viti.

Installazione di un singolo extender

Nota: prima di collegare il cavo RJ45 alle porte di ingresso/uscita, installare i pressacavi inclusi sul cavo. Fare riferimento alle fasi di cablaggio e crimpatura riportate di seguito.

1. Utilizzando un cavo Cat5e/6 (lungo no a 328 ft. / 100 m), colleghi il suo dispositivo fonte alimentato (come uno switch PoE) alla porta "IN" dell'unità.
2. Utilizzando un altro cavo Cat5e/6 (lungo no a 100 m), collegare il dispositivo alimentato PoE remoto (PD), come una telecamera VoIP o di sorveglianza IP, alla porta "OUT" dell'unità.

Note:

• La sorgente PoE deve essere conforme o superiore agli standard IEEE 802.3at / 802.3af.
• Quando è richiesta l'alimentazione, la fonte di alimentazione (ad es. midspan o iniettore PoE) deve essere installata tra lo switch Ethernet (fonte non PoE) e il primo extender NPOE-EXT-2X1G30.
• Se si installano un iniettore e uno splitter, ciascuno di essi deve supportare 60-90W.

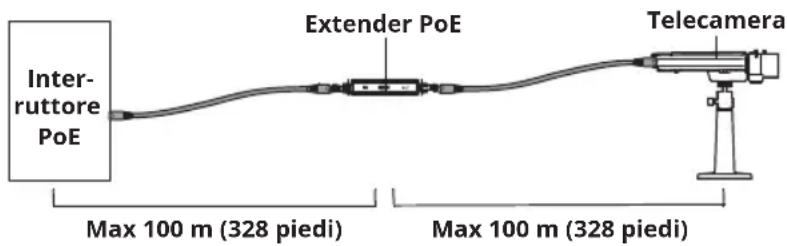

Diagramma di installazione dell'estensore singolo

Inter- ruttore PoE Extender PoE Telecamera Max 100 m (328 piedi) Max 100 m (328 piedi)

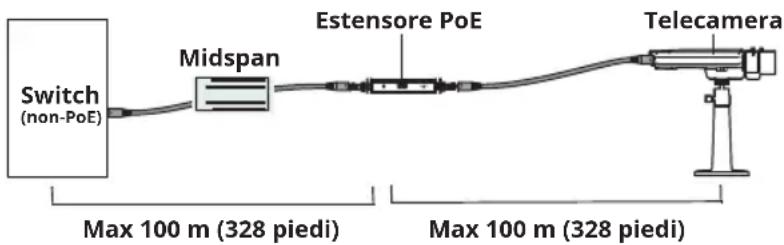

Installazione di un singolo extender con diagramma midspan

Switch (non-PoE) Midspan Estensore PoE Telecamera Max 100 m (328 piedi) Max 100 m (328 piedi)

Installazione

Installazione di più estensori

Note:

• È possibile collegare in cascata tre unità extender PoE no a 400 m (1312 piedi) in un'unica installazione.

• Prima di collegare il cavo RJ45 alle porte di ingresso/uscita, installare i pressacavi inclusi sul cavo. Facre riferimento alle fasi di cablaggio e crimpatura riportate di seguito.

• Utilizzando un cavo Cat5e/6 (lungo no a 100 m), collegare il dispositivo sorgente alimentato (ad esempio uno switch PoE) alla porta "IN" dell'unità.

• Utilizzando un altro cavo Cat5e/6 (lungo no a 100 m), collegare la porta "OUT" del primo extender alla porta "IN" del secondo extender.

• Ripetere il passaggio 2 no ad altre due volte per ogni altro extender PoE aggiunto, oppure collegare il dispositivo alimentato PoE remoto (PD) alla porta "OUT" del secondo extender PoE.

Note:

• Il terzo extender PoE alimenterà solo IEEE 802.3af no a 7 W.
  • La fonte PoE deve soddisfare o superare gli standard IEEE 802.3at.

Diagramma di installazione del Multi-Extender

Max 100 m (328 piedi) Max 100 m (328 piedi) Max 100 m (328 piedi) Max 100 m (328 piedi)

Installazione

Filo e crimpatura dei cavi

Installazione del pressacavo con il cavo RJ45 UTP

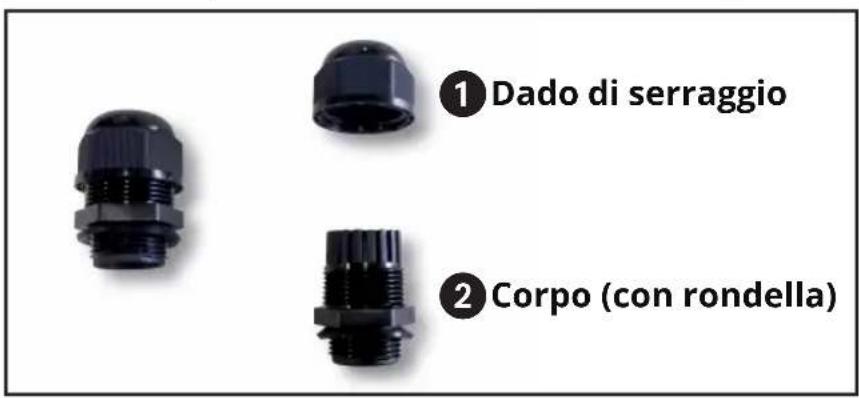

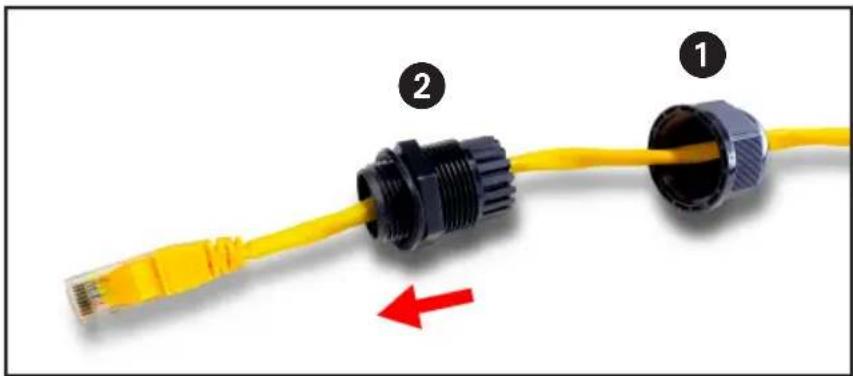

Passo 1: smontare il pressacavo come mostrato di seguito:

① Dado di serraggio ② Corpo (con rondella)

Passo 2: fare passare il cavo Ethernet attraverso il dado di serraggio e il corpo del pressacavo. Stringere il dado di serraggio e il corpo per trasformare le due parti in un pressacavo completo.

Collegamento del kit di cavi impermeabili all'estensore PoE da esterno

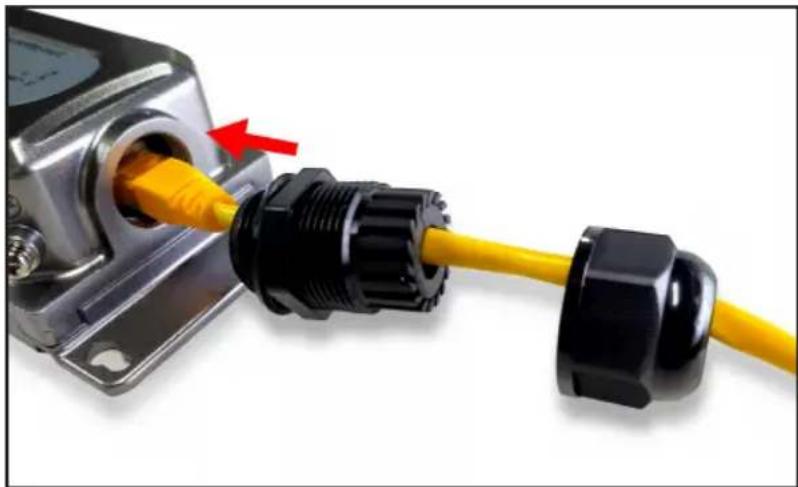

Passo 1: inserire il connettore RJ45 nel connettore della porta PoE++ In.

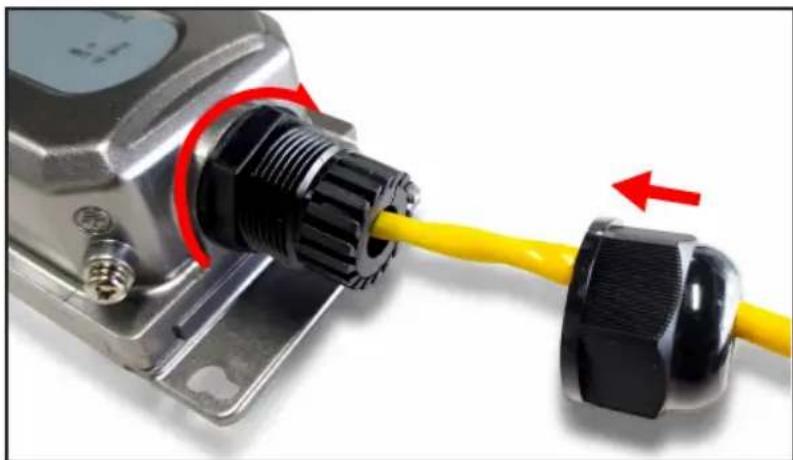

Passo 2: girare in senso orario per stringere il corpo del pressacavo con l'estensore PoE per esterni.

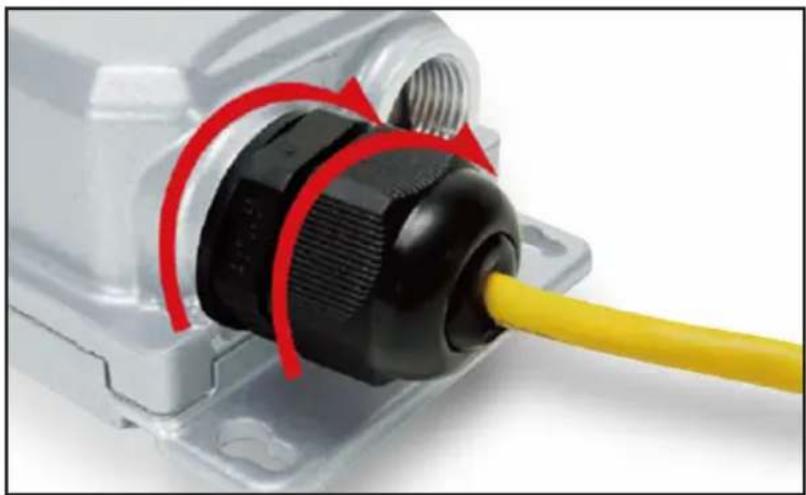

Passo 3: ssare il dado di serraggio al pressacavo per completare il montaggio del cavo.

Passo 4: ripetere i passi da 1 a 3 per due porte di uscita PoE+.

Modello	NPOE-EXT-2X1G30
Standard	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.3bt
Porte	Porta PoE In: 1 x 10/100/1000 Mbps RJ45 Porta di uscita PoE: 2 x 10/100/1000 Mbps RJ45
Media di rete (cavo)	10BASE - T: cavo UTP di categoria 3, 4, 5 (≤100m) 100BASE -TX: cavo UTP categoria 5, 5e (≤100m) 1000BASE -TX: cavo UTP categoria 5e (≤100m)
Colore del LED	Verde
Funzioni LED	Off: nessun dispositivo è collegato alla porta corrispondente. Illuminato: indica che il collegamento attraverso quella porta è stato stabilito con successo a 10/100/1000Mbps. Lampeggiante: trasmissione di dati e alimentazione
Dimensioni	(5,9 x 2,9 x 1,7 pollici) 150 x 73 x 44 mm
Peso	(0,93 libbre) 0,42 kg
Porte PoE	2
Alimentazione	Power over Ethernet (PoE)
Ingresso porta PD	95 W Max
Uscita di potenza PoE	48-55 V CC Max 30 W per porta
Intervallo operativo di temperatura	da -4° a 140 °F (da -20° a 60 °C)
Intervallo di temperatura di stoccaggio	da -40° a 176 °F (da -40° a 80 °C)
Gamma di umidità operativa	10 a 90% RH, senza condensa
Intervallo di umidità di conservazione	5 a 90% RH, senza condensa
Protezione dalle sovratensioni	Modalità differenziale: ± 4KV Modalità comune: ± 6KV
MTBF	>50.000 ore
Standard elettrostatico	Contatto: 6KV Aria: 8KV
Grado di protezione ambientale	IP67
Grado di protezione dagli impatti	IK10

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti.

Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIBILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Restituire la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si può ragionevolmente prevedere che un guasto del dispositivo possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometterne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso. Le foto e le illustrazioni possono differire leggermente dai prodotti reali.
