Caractéristiques	Détails
Type de produit	Pompe à eau
Débit maximal	Non spécifié
Pression maximale	Non spécifié
Alimentation	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Matériaux	Non spécifié
Utilisation recommandée	Pour le transfert d'eau dans divers applications
Maintenance	Vérifier régulièrement les joints et le niveau d'huile
Réparation	Consulter le manuel pour les pièces de rechange
Sécurité	Utiliser des équipements de protection individuelle lors de l'installation
Informations générales	Vérifier la compatibilité avec le système d'eau avant l'achat

FOIRE AUX QUESTIONS - EVO+ Norsup

Comment installer la pompe Norsup EVO+ ?

Pour installer la pompe Norsup EVO+, suivez les étapes suivantes : 1. Placez la pompe sur une surface plane et stable. 2. Connectez le tuyau d'entrée à la source d'eau. 3. Branchez le tuyau de sortie à l'endroit où vous souhaitez diriger l'eau. 4. Assurez-vous que tous les raccords sont bien serrés avant de mettre sous tension.

Quelle est la capacité de la pompe Norsup EVO+ ?

La pompe Norsup EVO+ a une capacité de pompage de 2500 litres par heure, ce qui la rend idéale pour des applications domestiques et de jardinage.

La pompe Norsup EVO+ peut-elle fonctionner avec de l'eau salée ?

Non, la pompe Norsup EVO+ n'est pas conçue pour fonctionner avec de l'eau salée. L'utilisation d'eau salée peut endommager les composants internes de la pompe.

Comment entretenir ma pompe Norsup EVO+ ?

Pour entretenir votre pompe Norsup EVO+, nettoyez régulièrement le filtre et vérifiez les joints pour des signes d'usure. Il est également recommandé de stocker la pompe dans un endroit sec et de la débrancher lorsqu'elle n'est pas utilisée.

Que faire si ma pompe Norsup EVO+ ne démarre pas ?

Si votre pompe Norsup EVO+ ne démarre pas, vérifiez d'abord que l'alimentation électrique est correcte. Assurez-vous que le disjoncteur n'a pas sauté. Ensuite, vérifiez que la pompe est correctement remplie d'eau avant de tenter de la redémarrer.

Quelle est la garantie de la pompe Norsup EVO+ ?

La pompe Norsup EVO+ est couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation sous garantie.

La pompe Norsup EVO+ est-elle bruyante ?

La pompe Norsup EVO+ est conçue pour fonctionner silencieusement. Cependant, un léger bruit est normal lors de son fonctionnement. Si le bruit devient excessif, vérifiez que la pompe est correctement installée et qu'il n'y a pas d'objets obstruant le moteur.

Puis-je utiliser la pompe Norsup EVO+ pour vider une piscine ?

Oui, la pompe Norsup EVO+ peut être utilisée pour vider une piscine, mais assurez-vous de ne pas laisser la pompe fonctionner à sec et de surveiller le niveau d'eau.

MODE D'EMPLOI EVO+ Norsup

Les erreurs et modifications techniques peuvent être modifiées, reproduites ainsi que la duplication électronique uniquement avec notre autorisation écrite.

© NORSUP Pompes

Édition : 11.2020

1.1 Domaine d'application 32

1.2 Dans ce manuel 32

1.3 Utilisation 32

1.3.1 Utilisation prévue 32

1.3.2 Mauvaise utilisation 32

1.4 Manuel destiné aux personnes suivantes 32 1.5 Symboles 33

1.6 Informations complémentaires 33

1.6.1 Adresse du fabricant, de l'entreprise, des distributeurs et du service après-vente 33

2. Sécurité 33

2.1 Informations générales 33

2.2 Marquage de consignes de sécurité et d'avertissements dans le présent manuel 33

2.3 Utilisation prévue du produit 33

2.4 Utilisations non autorisées 33

2.5 Qualifications et formation du personnel 34

2.6 Travailler correctement et en toute sécurité 34

2.7 Détails concernant les mesures de protection à appliquer 34

2.8 Consignes de sécurité pour l'utilisateur/l'exploitant 34

2.9 Consignes de sécurité pour les travaux de montage, d'inspection et la maintenance 34

2.10 Autres Risques 34

2.11 Conséquences et dangers d'un non-respect du manuel 34

3.1 Consignes de sécurité concernant le transport et le stockage 35

3.2 Transport/Déballage 35

3.2.1 Transport 35

3.2.2 Déballage 35

4.1 Description générale 36

4.2 Informations sur le produit 36

4.3 Conception du produit 36

4.4 Domaine d'application 37

4.4.1 Encombrement nécessaire à l'utilisation et à la maintenance 37

4.4.2 Conditions ambiantes autorisées 37

4.4.3 Bornes d'alimentation 37

4.4.4 Fond, base, mur 37

4.5 Valeurs d'émission 37

4.6 Dimensions et poids 37

5. NOTICE d'installation, d'intégration et de montage 37

5.1 Consignes de sécurité 37

5.2 Contrôles à effectuer avant le montage, l'installation et l'intégration 37

5.3 Manuel pour le montage, l'installation et l'intégration 38

5.4 Tuyaux 38

5.5 Instructions d'installation et de montage concernant la réduction des émissions 39

5.6 Dispositifs de protection 39

5.6.1 Dispositifs mécaniques 39

5.6.2 Dispositifs électriques 39

5.6.3 Dispositifs thermiques 39

5.7 Raccordement de l'alimentation 39

5.7.1 Électricité 39

6. Mise en service et hors service 40

6.1 Consignes pour la mise en service 40

6.2 Préparations pour la mise en service 40

6.2.1 Dispositifs pour la protection des personnes40

6.2.1.1 Protection mécanique 40

6.2.1.2 Protection électrique 40

6.3 Mise en service 40

6.3.1 Première mise en service 40

6.4 Consignes pour l'utilisation de la pompe 40

6.4.1 Indications sur la charge admissible 40

6.5 Mise hors service 40

6.5.1 Consignes de sécurité 40

6.5.2 Éteindre 41

6.5.3 Vider 41

7.1 Consignes générales/Consignes de sécurité 41

7.2 Recommandations du fabricant concernant les pièces de rechange 41

7.3 Maintenance et inspection 41

7.4 Démontage et montage 42

9. Documents associés 42

9.1 Notice pour le transport, le stockage provisoire et l'installation/l'intégration 42

Conduite de refoulement

La conduite qui est connectée au raccord de refoulement.

Partie hydraulique

La partie hydraulique est la partie de la pompe qui transforme l'énergie cinétique en énergie de pression.

Conduite d'aspiration

La conduite qui est connectée au raccord d'aspiration.

1. Informations générales

Pour assurer une longue durée de vie à votre produit, veillez à ce que l'installation soit effectuée correctement. Nous attirons votre attention sur le fait que les dommages survenus à la suite d'un usage impropre nuiront à la garantie.

1.1 Domaine d'application

Piscines et étangs

1.2 A PROPOS de CETTE NOTICE d'installation

Les pompes de la série indiquée sont destinées à la circulation de l'eau de piscines et d'étangs (selon le type de pompe, elles sont équipées d'un préfiltre).

En raison de sa conception, la pompe doit être montée horizontalement. Le préfiltre sert à filtrer de grandes particules pouvant endommager la pompe.

Cette notice d'installation décrit l'utilisation et l'usage corrects dans toute phase de vie du produit.

En outre, elle comprend des consignes de base concernant la sécurité.

Il est donc absolument nécessaire que les techniciens responsables lisent attentivement cette notice d'installation avant tout montage, toute installation et mise en service ou avant d'autres travaux effectués sur le produit. De plus, cette notice d'installation doit toujours être présente sur le lieu d'intervention.

Remarque

• Le fabricant ne pourra pas être tenu responsable du produit si la présente notice d'installation n'est pas respectée.
• Les travaux de montage sont à effectuer par des personnes qualifiées.
• La garantie pour les travaux effectués sur le produit ne peut être reconnue que si ceux-ci ont été réalisés par le service après-vente du fabricant ou par des partenaires autorisés.
• La garantie sera annulée si vous effectuez vous-même des travaux sur le produit pendant le délai de garantie.
• Toute transformation ou modification de la machine n'est autorisée qu'avec un accord préalable du fabricant. Pour des raisons de sécurité, il est recommandé d'utiliser les pièces de rechange d'origine et des accessoires autorisés par le fabricant. L'utilisation d'autres pièces peut avoir pour effet l'annulation de la responsabilité pour toute conséquence qui en résulterait. En outre, toute transformation et toute utilisation de pièces qui ne sont pas d'origine est susceptible d'annuler la garantie.

1.3.1 Utilisation prévue

Ce produit est prévu pour assurer la circulation de l'eau de piscines et d'étangs (selon le type de pompe, celles-ci peuvent être équipées d'un préfiltre).

oder Teichen (à retirer). Pour une autre utilisation, référez-vous à la fiche technique ou contactez le fabricant. Le produit est à utiliser dans les limites de sa capacité de fonctionnement. (y compris la quantité de fluide pompé et les courbes caractéristiques).

Les pompes de piscines sont testées à l'usine selon un protocole d'essai standard.

1.3.2 Mauvaise utilisation

Pour toute utilisation à une autre fin que celle convenue ou décrite dans cette notice d'installation (mauvaise utilisation) et pour toute utilisation détournée, le fabricant ne peut pas être tenu responsable.

1.4 Personnes CIBLES de CETTE NOTICE d'installation

La présente notice d'installation s'adresse aux personnes qualifiées ayant reçu une formation technique correspondante.

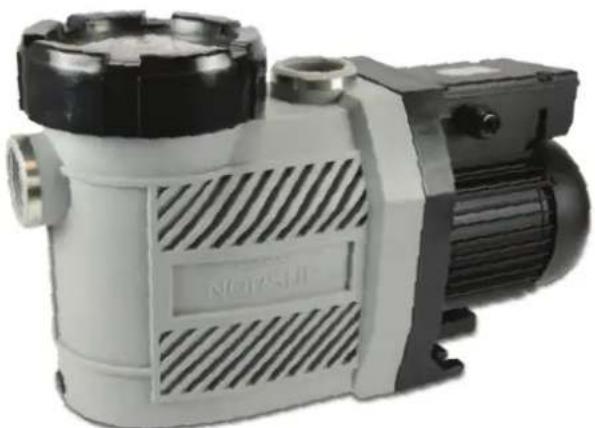

POMPES de circulation type EVO+

1.5 SIGNIFICATION DES SYMBOLES

SYMBOLE SIGNIFICATION
	CONDITIONMarque les conditions nécessaires à une action décrite.
	ATTENTIONInstructions générales et consignes de sécuritéés
	RÉSULTAT D'UNE ACTION
	RÉFÉRENCES CROISÉES
	REMARQUEMarque les remarques et recommandations (générales) importantes assurant une utilisation sûre du produit fourni.
	ÉTAPES PROGRESSIVES D'UNE ACTION.

1.6.1 Adresse du fabricant, de l'entreprise, des distributeurs et du service après-vente

Voir mentions légales

Remarque

Merci d'indiquer la référence de la pompe/le numéro de série pour toute commande de pièces de rechange et toute question technique.

Voir 4.2 Informations sur le produit

2.1 Informations générales

Avant de commencer des travaux sur le produit, cette notice d'installation doit être lue attentivement par le monteur ainsi que par les personnes qualifiées/l'exploitant.

De plus, elle doit toujours être présente sur le lieu d'intervention. Veillez à respecter les indications relatives à la sécurité et autres instructions de cette notice d'installation.

• Prescriptions locales sur la prévention des accidents
• Instructions concernant le produit (panneaux de signalisation)
• Notice d'installation
• Règles de l'exploitant
• Autres documents en vigueur • Prescriptions EVU/VDE

2.2 Marquage de consignes de sécurité et d'avertissements dans le présent MANUEL

Les consignes de sécurité/les avertissements pouvant créer des situations dangereuses quand ils ne sont pas respectés, sont marquées par les symboles suivants:

SYMBOLE SIGNIFICATION

	DANGER	DANGERCe symbole/mot marque un danger avec un niveau de risque important. Si le danger n'est pas évité, il aura éventuellement comme conséquence de graves blessuresou la mort.
	ALARME	ALARMECe symbole/mot marque un danger avec un niveau de risque important. Si ce danger n'est pas évité il aura éventuellement comme conséquence de graves blessures ou la mort.
	ATTENTION	ATTENTIONCe symbole marque en combinaison avec un mot de signalisation un danger général pouvant causer de graves blessures quand il n'est pas respecté.
		DANGER GÉNÉRALCe symbole marque en combinaison avec un mot de signalisation un danger général pouvant causer de graves blessures quand il n'est pas respecté.
		TENSION ÉLECTRIQUE DANGEREUSECe symbole marque en combinaison avec un mot de signalisation un danger par tension électrique dangereuse. En outre, on y trouve des remarques et informations concernant la protection contre la tension électrique.

Les remarques figurant directement sur la machine (par exemple la flèche indiquant le sens de rotation, les marquages pour les raccords des fluides, la plaque signalétique...) doivent absolument être respectées et maintenues dans un état entièrement lisible.

2.3 Utilisation prévue du produit

L'utilisation prévue correspond aux domaines d'utilisation figurant ci-dessous.

2.4 Utilisation NON autorisée

La sécurité de fonctionnement de la machine fournie n'est assurée que pendant une utilisation prévue.

Voir 1.3 Utilisation.

2.5 Qualification et formation du personnel

Le personnel qui utilise, maintient, inspecte et monte le produit doit être qualifié pour ces travaux. Si le personnel n'a pas le savoir-faire adéquat, il doit être formé. Il est interdit à toute personne sans qualification ou formation d'effectuer des travaux sur le produit! La pompe doit être tenue hors de portée des enfants. Il est absolument nécessaire que la présente notice d'installation soit lue par le monteur/le personnel qualifié ainsi que par l'exploitant avant tout montage et mise en service!

2.6 Travailler correctement et en toute sécurité

Les consignes de sécurité figurant dans la présente notice d'installation, les prescriptions nationales concernant la prévention des accidents ainsi que les éventuelles règles de travail, d'utilisation et de sécurité de l'exploitant sont à respecter.

2.7 Détails concernant les mesures de protection à appliquer

Pour les phases de vie du produit, veillez à prendre les mesures de protection suivantes:

• Mettre à la disposition du personnel un EPI (équipement de protection individuelle)
• Former le personnel selon les consignes de sécurité figurant dans la présente notice d'installation

2.8 Consignes de sécurité pour l'utilisateur/l'exploitant

• Protéger les pièces chaudes ou froides de la machine représentant un danger contre tout contact accidentel.
• Ne pas enlever la protection contre le contact accidentel des pièces mobiles quand la machine est en service.
• Remonter la protection contre le contact accidentel avant toute remise en service quand elle a été enlevée en raison de travaux de maintenance.
• S'assurer de l'absence de tout danger dû à l'énergie électrique. (Vous trouverez des détails à ce sujet dans les prescriptions de l'EVU/VDE et auprès des entreprises énergétiques locales.)

2.9 Consignes de sécurité pour les travaux de montage, d'inspection et de maintenance

L'exploitant doit veiller à ce que tous les travaux de maintenance, d'inspection et de montage soient effectués par un personnel habilité et qualifié ayant attentivement étudié, au préalable, la présente notice d'installation. En général, les travaux sur la machine sont seulement à effectuer quand elle est hors service. Veillez à respecter scrupuleusement la procédure décrivant comment mettre la machine hors service.

Voir 6.5 Mise hors service

Dès que les travaux ont été effectués, tout dispositif de sécurité et de protection doit être remonté et/ou remis en service. Il est interdit d'utiliser la machine sans ces dispositifs. Avant toute remise en service,

Voir 6. Mise en et hors service

2.10 Risques résiduels

Malgré de nombreuses mesures de protection contre les dangers, ces derniers ne peuvent pas être complètement exclus. De par la conception du produit, le risque résiduel a été réduit au minimum. Vous pouvez l'éviter en respectant toutes les consignes de sécurité en vigueur ainsi qu'en utilisant le produit correctement.

2.11 Conséquence et dangers d'un non-respect du MANUEL

DANGER

Risques résiduels

• Risque de choc électrique lors du branchement de l'alimentation électrique
• Risque de choc électrique lors du débranchement de l'alimentation électrique
• Surface du moteur chaude
• Risque de brûlure

Effectuez des travaux sur/avec les lignes électriques seulement quand celles-ci sont hors tension et protégées contre une remise en service imprévisible.

Contrôlez l'étanchéité avant toute mise en/hors service.

Le non-respect des consignes de sécurité peut représenter un danger pour l'homme ainsi que pour l'environnement et la machine.

Le non-respect peut par exemple entraîner les dangers suivants:

• Défaillance de fonctions essentielles de la machine
• Défaillance des méthodes prescrites de maintenance et d'entretien.
• Mise en danger de personnes due à des actions électriques, mécaniques et chimiques
• Risques environnementaux dus à l'évacuation d'un fluide éventuellement dangereux

Remarque

Le non-respect des consignes de sécurité et des prescriptions peut avoir pour conséquence l'annulation de toute demande de dommages et intérêts et de toute garantie.

3.1 Consignes de sécurité concernant le transport et le stockage

En ce qui concerne le transport et le stockage, les prescriptions du secteur des transports et/ou, si applicable, les prescriptions pour l'utilisation de grues, chariots élévateurs et machines similaires sont à respecter.

3.2.1 Transport

Pour le transport, les produits sont emballés comme convenu lors de la commande ou dans l'emballage standard du fabricant. Pendant le transport, veillez à ne pas exposer le produit à des chocs importants, sinon la durée de vie de ses composants peut être réduite. Veillez à ce que les dispositifs de sécurité de transport soient utilisés selon les prescriptions.

RISQUE de CHUTE de pièces

Transportez et levez les produits en respectant les prescriptions de prévention d'accident et, le cas échéant, d'autres prescriptions.

voir9.1. Notice pour le transport, le stockage provisoire

Attention

Pendant le transport, veillez à ce que le produit ne heurte pas d'autres objets pour éviter qu'il soit ainsi endommagé.

3.2.2 Déballage

Lors du déballage, comparez le numéro de série figurant sur le bon de livraison du produit fourni avec la plaque signalétique. Vérifiez que la livraison soit bien complète.

Il est recommandé de déballer le produit sur le lieu d'intervention pour éviter des dommages involontaires et imprévisibles. Lors du déballage, faites attention que le produit ne soit pas endommagé et qu'il n'y ait plus de déchets d'emballage dans ou sur le produit. En outre, veillez à ce que les déchets d'emballage soient éliminés de manière appropriée et qu'ils ne représentent pas de danger pour le personnel (par exemple, risque de trébuchement ou autres dangers).

Remarque

voir9.1 Notice pour le transport, le stock-age provisoire et l'installation/l'intégration

Remarque

Pour une conservation/un stockage corrects, veillez à respecter non seulement les prescriptions figurant dans la présente notice d'installation mais aussi, le cas échéant, celles figurant dans la documentation complète.

3.3 Conservation/stockage

En règle générale, le produit est préparé pour une utilisation immédiate. Si le produit n'est pas utilisé immédiatement ou s'il est mis hors service pour une durée prolongée, veuillez prendre les mesures d'entretien adaptées.

Entre autres, veillez à respecter les points suivants :

• Vider la pompe. (Les pompes en fonte grise sont à conserver)
• Rincer la pompe plusieurs fois avec de l'eau claire et froide. Vider la pompe entièrement.
• Boucher les ouvertures de raccordement (tuyaux, conduites d'aspiration, conduites de refoulement...)
• Éviter absolument que les pompes en matière plastique soient stockées en plein air et exposées directement au rayonnement UV.
• La buée peut attaquer les pièces métalliques tournant l'une au-dessus de l'autre et aussi changer les propriétés des lubrifiants utilisés.

Remarque

Un non-respect des prescriptions relatives au stockage annule la garantie!

Dans le cas des pompes en fonte grise, les pièces tournant l'une au-dessus de l'autre sont à protéger contre la corrosion pour éviter le blocage des pièces. Avant toute divergence aux présentes instructions, veuillez contacter le fabricant. Si vous avez des questions à ce sujet, merci de contacter le fabricant. Pour la remise en service,

Voir 6. Mise en et hors service.

3.4 RETOUR

Videz la pompe avant le retour.

DANGER pour la santé et l'environnement dans le cas de substances dangereuses

Veillez à respecter les consignes de sécurité figurant dans la présente notice d'installation, les règles de sécurité de l'exploitant et les prescriptions locales en vigueur. Portez un EPI (équipement de protection individuelle). Dans le cas de substances dangereuses pour la santé et l'environnement, des dispositions appropriées sont à prendre et les substances sont à recueillir et à éliminer correctement.

POMPES de circulation type EVO+

Utilisez pour le transport un moyen de conservation et un emballage convenus avec le fabricant.

Remarque

Un non-respect des prescriptions relatives au retour pourra annuler la garantie (si elle est toujours valable).

3.5 Traitement

L'exploitant du produit est responsable de son élimination. Pour une élimination correcte et appropriée, la méthode suivante est recommandée :

• Vider le fluide de la pompe et, si nécessaire, le recueillir pour une élimination séparée. Le cas échéant, décontaminer.
• Dans le cas des substances dangereuses pour la santé et l'environnement, nettoyer les composants contaminés.
• Séparer les matériaux individuels.
• Éliminer les composants conformément aux prescriptions locales en vigueur.

DANGER pour la santé et l'environnement dans le cas de substances dangereuses

Veillez à respecter les consignes de sécurité figurant dans la présente notice d'installation, les règles de sécurité de l'exploitant ainsi que les prescriptions locales en vigueur. Portez un EPI (équipement de protection individuelle). Dans le cas des substances dangereuses pour la santé et l'environnement, des dispositions appropriées sont à prendre et les substances sont à recueillir et à éliminer correctement.

Pompe de circulation pour piscines

Les pompes de la série indiquée sont destinées à la circulation de l'eau de piscines et d'étangs (selon le type de pompe, elles sont équipées d'un préfiltre).

En raison de sa conception, la pompe doit être montée horizontalement. Le préfiltre sert à filtrer de grandes particules pouvant endommager la pompe.

Les indications et caractéristiques techniques du produit figurent sur la plaque signalétique.

NORSUP
Output kW			V/Hz
Q max l/min			H max: m
rpm			INSUL. CL F
A		μF/V		CE
IP 55	Size:		S

FIGURE 1: exemple d'une PLAQUE signalétique

Vous trouverez les données de performance relatives au produit sur la fiche technique.

Remarque

Le cas échéant, respectez les plaques signalétiques des autres composants!

Pompes avec manchons à coller

Pour appliquer correctement la technique de collage, une bonne connaissance des fonctions des systèmes de collage est importante. La cause principale d'un mauvais collage n'est pas une résistance trop faible de la colle mais bien une mauvaise préparation des surfaces à coller ou un manque de soin lors du choix de la colle appropriée.

- Dégraisser les surfaces à coller En règle générale, un collage optimal n'est assuré que si toute trace d'huile, de graisse, de poussières et d'autres résidus est enlevée des surfaces à coller. Pour ce faire, tout solvant s'évaporant de la surface nettoyée à coller sans laisser de résidus peut être utilisé (par ex. le nettoyant Tangit de la marque allemande Henkel pour PVC et ABS).

- Coller les pièces Pour coller des pièces moulées en PVC et ABS, une colle spéciale doit être utilisée (par ex. la colle Tangit de la marque allemande Henkel ou la colle pour système FSK de la marque allemande Würth). Pour une application optimale et un dosage correct, respectez la notice et les consignes de sécurité du fabricant de la colle. Temps de durcissement: 24 heures.

Pompes avec raccord à vis

Dans le cas des pompes avec raccord à vis, il est recommandé de rendre étanche les pièces de raccordement seulement avec une bande de téflon car les autres matériaux peuvent éventuellement endommager le filetage.

4.4.1 Encombrement nécessaire à l'utilisation et à la maintenance

Le groupe motopompe est à installer de telle sorte qu'un remplacement de pièces ou de l'unité complète soit toujours possible. Dans le cas des groupes lourds, des dispositifs assez forts par rapport au poids du groupe sont à utiliser pour que des engins de levage et d'autres outils puissent être raccrochés ou maintenus de manière sûre. Pour le transport, des voies appropriées doivent être disponibles.

4.4.2 Conditions ambiantes autorisées

Il est absolument nécessaire que les pompes et les groupes motopompes soient installés dans un endroit sec et à l'abri du gel et des vibrations. Évitez des températures ambiantes inférieures à +4°C et supérieures à +40°C. Autres conditionnements possibles sur demande. Veillez à aérer et ventiler suffisamment.

Utilisation:

La température de l'eau ne doit pas dépasser +40°C.

Vidange de la pompe

Le manchon servant à vider la pompe se trouve dans le boîtier de la pompe.

Dans le cas de liquides dangereux pour l'eau, veillez à ce qu'ils ne puissent pas s'écouler dans les égouts.

DANGER

DANGER pour la santé en RAISON de pièces mobiles

Ne vider et purger la pompe que si celle-ci est hors service.

DANGER

DANGER pour la santé en RAISON de fluides s'écoulant.

L'installation de machines et de composants de machines doit être effectuée par un personnel qualifié techniquement et dans le respect des consignes de sécurité en vigueur et de celles figurant dans la notice d'installation.

Portez un EPI (équipement de protection individuelle).

4.4.4 FOND, BASE, MUR

Les bases doivent permettre d'installer la pompe de manière sûre et sans contraintes car ces dernières peuvent entraîner une usure prématurée de la pompe et/ou des composants d'entraînement. Veillez également à ce que la base n'entraîne aucune vibration.

Les travaux d'intégration et d'installation sont soumis aux prescriptions relatives à la réduction des transmissions du bruit d'impact et du bruit aérien. Pour les travaux d'installation, il est recommandé d'utiliser des matériaux réduisant le niveau sonore ou absorbant les sons.

Voir 5.3 Manuel pour le montage, l'installation et l'intégration ainsi que 5.4 Tuyaux

4.5 Valeurs d'émission

Si le niveau sonore du produit, du point de fonctionnement, du moteur, des tuyaux, du type... dépasse 85 dB :

ATTENTION

RISQUE d'émissions de BRUIT

Portez une protection auditive (EPI, équipement de protection individuelle)

4.6 Dimensions et poids

Vous trouverez les indications relatives aux dimensions et au poids du produit fourni sur le schéma joint à la présente notice d'installation.

Remarque

L'installation de machines et de composants de machines doit être effectuée par un personnel qualifié techniquement et dans le respect des consignes de sécurité en vigueur et de celles figurant dans la notice d'installation.

5.2 Contrôles à effectuer avant le montage, l'installation et l'intégration

Avant l'installation, et directement après la livraison, comparez le numéro de série et le type de pompe avec les indications figurant sur le bon de livraison. Le cas échéant, vérifiez que la livraison des accessoires est bien complète. Contrôlez visuellement que le produit ne présente aucun dommage lié au transport. En cas de dommage de transport, faites directement une déclaration de dommage auprès du fabricant pour lui permettre de juger l'état de fonctionnement du produit.

Attention

Veillez à ce qu'il n'y ait pas de déchets d'emballage dans les cavités de la pompe.

Voir 3.2.2 Déballage

Remarque

L'installation de machines et de composants de machines doit être effectuée par un personnel qualifié techniquement et dans le respect des consignes de sécurité en vigueur et de celles figurant dans la notice d'installation.

Attention

• La pompe doit être installée horizontalement
• Utiliser les conduites d'aspiration les plus courtes possible pour réduire les pertes par friction qui provoquent éventuellement une mauvaise puissance d'aspiration et une cavitation. • Monter les tuyaux sans contraintes
• Avant l'utilisation, remplir les conduites d'aspiration et la pompe avec le fluide.

Les pompes peuvent être montées au-dessus ou au-dessous du niveau d'eau. Les hauteurs appropriées sont indiquées dans le tableau suivant.

D'alimentation

max.

D'aspiration

max.

Micro	1,5 m	3 m
Outdoor	3 m 3 m
FP TYP 93	3 m 3 m

Attention: En raison de la dilatation thermique et lors du remplissage de conduites longues, des forces importantes peuvent être générées. Veuillez prendre des mesures appropriées pour vous assurer que la pompe n'est pas polluée. Les conduites doivent être installées de manière à éviter la formation de poches d'air lors du remplissage.

Veillez à ce qu'aucune garniture d'étanchéité à bride ne dépasse dans les tuyaux et ne rétrécisse la section de la conduite. Les conduites doivent permettre le démontage de la pompe sans que les récipients et les conduites ne soient vidés.

Dimensionnement des tuyaux

Pour éviter les pertes par friction, il est recommandé de ne pas dépasser une vitesse d'écoulement de 1,5 m/s dans les conduites d'aspiration et les conduites d'arrivée et de 2,5 m/s dans les conduites de refoulement. Évitez les fréquents changements de section et de direction en raison du comportement du flux.

Conduite d'aspiration

La conduite d'aspiration ne doit pas être de diamètre inférieur au raccord d'aspiration de la pompe. Elle doit être installée au-dessus du niveau de l'eau et doit comprendre un clapet de pied ainsi qu'une vanne d'arrêt pour éviter que la conduite et la pompe ne se vident et pour permettre de démonter la pompe.

La hauteur d'aspiration est énormément réduite par une résistance à l'écoulement présente dans le conduit d'aspiration (dans le cas de tuyaux plus longs et/ou trop petits). Si une conduite d'aspiration n'est pas étanche, la pompe n'aspirera pas ou très mal l'eau. La conduite d'aspiration doit être la plus courte possible pour assurer une réduction du temps d'aspiration. Ce temps dépend du volume d'air présent dans la conduite d'aspiration. Si les conduites d'aspiration sont très longues, le temps d'aspiration pourra s'élever à 15 minutes.

La conduite d'aspiration doit être installée sous le niveau de l'eau. Avant qu'elle n'arrive à la pompe, elle monte légèrement. Elle doit être dépourvue de courbures étroites. Si des raccords de réduction sont nécessaires, utilisez des raccords excentriques pour éviter la formation de poches d'air. Veuillez ne pas effectuer le réglage du débit à l'aide de la vanne d'arrêt se trouvant dans la conduite d'aspiration. Avant toute utilisation, remplissez la conduite d'aspiration et la pompe avec le fluide.

Conduite d'arrivée

La conduite d'arrivée doit comprendre une vanne d'arrêt pour permettre le démontage de la pompe. La conduite doit descendre légèrement en direction de la pompe.

Attention

- Les conduites et les réserves en eau doivent être conçues, selon les règles en vigueur, de sorte que la pompe n'aspire jamais de l'air.

Une marche à sec de la pompe peut endommager sérieusement la pompe et son étanchéité.

Conduite de refoulement

Installez entre la pompe et la conduite de refoulement une vanne et un clapet anti-retour. Le cas échéant, la vanne permet de régler le rapport entre le débit et la hauteur de refoulement alors que le clapet anti-retour évite les coups de bélier lors de la mise hors service de la pompe.

À l'usine, la pompe est montée et son étanchéité est vérifiée.

Le test de pression visant à vérifier l'étanchéité des tuyaux est à effectuer sans que la pompe soit montée car cette dernière peut être endommagée.

5.5 Instructions d'installation et de montage concernant la réduction des émissions

Lors de l'installation et du montage, contrôlez le serrage des vis.

RISQUE de vibrations et d'émissions de BRUIT

Vérifiez le serrage de toutes les vis/tous les raccords.

Respectez le couple de serrage des vis prescrit dans les dispositions en vigueur!

Le non-respect des prescriptions peut entraîner de fortes vibrations et une nuisance sonore importante, ce qui peut causer des dommages physiques et psychiques.

5.6.1 Dispositifs mécaniques

En règle générale, les dispositifs de sécurité montés sur le produit ne doivent pas être enlevés. Pour effectuer des travaux d'entretien, leur démontage est autorisé quand le produit est hors service.

RISQUE De happement/saisie en cas de démarrage brusque de l'arbre

Mettez le groupe hors tension ! Protégez-vous contre la remise en service involontaire.

Voir Raccordement de l'alimentation

Après ces travaux et avant toute mise en service, remontez tous les dispositifs de sécurité.

5.6.2 Dispositifs électriques

Dans le cas de pompes sans protection moteur, vérifiez que le disjoncteur-protecteur est correctement installé et réglé. Pour une protection contre les risques prévisibles présents sur place, il est recommandé de monter un interrupteur d'arrêt d'urgence (DIN EN 809). Contacter le fabricant pour plus d'informations à ce sujet.

5.6.3 Dispositifs thermiques

En règle générale, les dispositifs de sécurité montés sur le produit ne doivent pas être enlevés. Pour effectuer des travaux d'entretien, leur démontage est autorisé quand le produit est hors service/refroidi. La température de la surface du moteur actif peut atteindre des températures allant jusqu'à +70°C. Risque de brûlure !!!

5.7.1 Dispositifs électriques

L'installation de machines électriques doit être effectuée par un personnel qualifié techniquement et dans le respect des directives actuelles DIN/VDE/EVU, des règles nationales en vigueur et des normes de sécurité de la Communauté européenne.

Le montage/l'installation de nos pompes pour piscines est seulement autorisé dans des piscines ou étangs qui sont conformes à la norme DIN/VDE 0100, partie 702. La pompe doit uniquement être utilisée avec un interrupteur différentiel (30 mA max).

Veillez à ce que l'installation électrique dispose d'un dispositif de déconnexion. La déconnexion du réseau doit être effectuée à l'aide d'une ouverture de contact sur tous les pôles avec une distance d'au moins 3 mm entre les contacts. Selon les prescriptions normatives, les conducteurs suivants sont à utiliser: H05RN-F/H07RN-F.

Voir 5.2 contrôles à effectuer avant le montage et 2. sécurité

• Respecter la notice d'installation et d'utilisation du moteur
• Veiller au sens de rotation indiqué
• Veiller à la commutation étoile-triangle (régler le relais temporisé)
• Avant tout contrôle du sens de rotation et avant tout démarrage du groupe, remplir la pompe et les conduites avec le fluide ou avec de l'eau s'il s'agit d'un fluide dangereux pour l'environnement.

6.1 Consignes pour la mise en service

Veillez à respecter les notices d'installation de tous les autres composants nécessaires ainsi que les consignes de sécurité.

6.2.1.1 Protectionmécanique

(par exemple la protection contre le contact accidentel de l'accouplement, de l'arbre) Une protection contre le contact accidentel des éléments en rotation doit être établie avant la mise en service. Les dispositifs assurant une protection contre les éléments froids et chauds et contre les projections de fluides chimiques, agressifs, dangereux pour la santé, froids ou chauds sont également à fixer avant la mise en service.

Toute mise en service sans les dispositifs de protection disponibles est interdite. Ne démontez pas les dispositifs de protection pendant l'utilisation de la machine. Veillez à ce que tout dispositif de protection éventuellement démonté soit remonté avant la mise en service.

6.2.1.2 Protection électrique

Les dispositifs de protection fixés sur les éléments électriques doivent correspondre aux directives DIN et VDE. Ils sont à monter avant la mise en service et ne doivent pas être enlevés pendant l'utilisation de la machine.

Voir 2.2. Sécurité

Remarque

Avant la première mise en service, toute la notice d'installation ainsi que la documentation complète doivent être lues et comprises pour éviter des accidents et des dommages. N'utilisez pas la pompe lorsque la vanne est fermée. Avant la mise en service/après un arrêt ou un stockage prolongés de la machine: • Vérifier que la pompe fonctionne librement...

ATTENTION

Les dispositifs de protection fixés sur les éléments électriques doivent correspondre aux directives DIN et VDE. Ils sont à monter avant la mise en service et ne doivent pas être enlevés pendant l'utilisation de la machine.

Voir 2. 2. Sécurité

6.3.1 Première mise en service

Pour éviter des accidents et des dommages, la notice d'installation complète doit être lue et comprise avant la première mise en service. La première mise en service est à effectuer comme suit :

• Ouvrir complètement la vanne d'aspiration/d'arrivée. • Ouvrir un peu la vanne de refoulement.
• Dévisser le couvercle du tamis (crépine d'aspiration) avec l'écrou de fixation du préfiltre (utiliser la clé spéciale incluse à la livraison)
• Remplir la pompe avec de l'eau via le préfiltre jusqu'à ce que l'eau s'écoule via la conduite d'aspiration. Important: éviter toute marche à sec de la pompe. Si le panier filtre a été enlevé, le remettre pour éviter une pollution/un endommagement de la machine. • Comparer la tension et la fréquence avec les indications figurant sur la plaque signalétique. • Monter et visser le couvercle avec l'écrou de fixation. Attention au joint.
• Après le démarrage de la pompe, régler, si besoin, le débit à l'aide de la vanne de refoulement. Ne jamais utiliser la vanne d'aspiration pour ce réglage.

6.4.1 Indications sur la CHARGE admissible

Pour toute indication sur la charge admissible, veuillez respecter les données techniques.

Remarque

Veillez à respecter les directives VDE et EVU, les directives de l'UE ainsi que toutes les directives nationales en vigueur.

Voir 2.2. Sécurité

6.5.2 METTRE Hors service

ALARME

Mettez le groupe hors tension ! Protégez-vous contre la remise en service involontaire.

Fluides

Dans le respect des dangers liés aux fluides, videz la pompe et les conduites via la vis de fermeture se trouvant le plus bas sur la machine. Veillez à la protection des personnes et de l'environnement!

ALARME

• Ne vider et purger la pompe que si elle est hors service.
• La machine ne doit pas mettre sous tension la pompe.

6.5.4 Conservation/stockage

Voir 3.3 Conservation/Stockage

6.6 REMISE En service

La remise en service s'effectue de la même manière que décrite sous § 6. Mise en et hors service.

7. Consignes générales/consignes de sécurité

Respectez les intervalles de maintenance de tous les composants. Lors des travaux d'entretien et de maintenance, veillez à respecter les consignes de sécurité en vigueur, celles figurant dans la documentation globale (notices d'installation de tous les composants) et celles de l'exploitant ainsi que toute norme et prescription nationale en vigueur.

Remarque

Pour éviter des dommages et des incidents, le fabricant recommande une prise de contact en temps voulu et assure une prise en charge professionnelle et soigneuse de votre pompe pour piscines par ses techniciens qualifiés. Pour plus d'informations à ce sujet, contactez le fabricant.

Voir 1.6.1 Adresse du fabricant, de l'entreprise, des distributeurs et du service après-vente

7.2 Recommandation du fabricant concernant les pièces de rechange

Les recommandations du fabricant concernant les pièces de rechange sont disponibles sur demande.

La crépine d'aspiration se trouvant dans le tamis doit être nettoyée de temps en temps. Si la crépine est polluée ou pleine, le débit de la pompe est réduit et la filtration n'est plus suffisante.

Nettoyage de la crépine d'aspiration

• Éteindre la pompe • Fermer les vannes
• Ouvrir le couvercle à l'aide des outils inclus à la livraison (si présents)
• Enlever, nettoyer et replacer la crépine d'aspiration
• Remplir la pompe au moins jusqu'au raccord d'aspiration. Fermer le couvercle. Ouvrir les vannes.
• Remettre en service la pompe

Surveillance pendant l'utilisation de la pompe

La pompe doit être dépourvue de toute vibration. Observer la présence de bruit mécanique. Contrôler régulièrement l'étanchéité des arbres surtout pendant la période initiale. Si une utilisation prolongée de la machine produit une fuite importante au niveau de la garniture mécanique d'étanchéité, cette garniture doit être remplacée par une personne formée et qualifiée.

L'écoulement de la fuite de cette garniture mécanique se trouvant en bas entre le moteur et le couvercle du boîtier ne doit pas être bouché/étanche car, dans ce cas, l'eau monterait à l'intérieur et le moteur serait détruit. Assurez-vous qu'aucun dommage consécutif ne se produira en raison de fuites éventuellement présentes. Le cas échéant, utilisez un dispositif de rétention ou d'évacuation de la fuite. Si la pompe est mise hors service via le disjoncteur-protecteur ou le contact de température automatique, l'alimentation électrique du moteur doit être interrompue correctement pour éviter une remise en service accidentelle.

Ensuite, tournez sur le côté ventilateur l'arbre moteur plusieurs fois à l'aide d'un tournevis ou d'un outil similaire. Si cela est facilement réalisable, raccordez l'alimentation électrique ou activez le disjoncteur de protection contre les surcharges/le disjoncteur-protecteur. S'il est nécessaire de redémarrer la pompe ou si cela n'est pas réalisable, une personne qualifiée doit déterminer la cause de ce problème. Contrôlez l'alimentation électrique et les fusibles!

Mesures préventives (par exemple : pièces sujettes à l'usure)

Pièces sujettes à l'usure: Le remplacement des pièces sujettes à l'usure doit être effectué uniquement par un personnel formé et qualifié.

Remarque

La remise en service s'effectue de la même manière que décrite sous

§ voir 6. Mise en et hors service

POMPES de circulation type EVO+

Pièces de rechange, ⚫ voir 7.2 Recommandation du fabricant concernant les pièces de rechange

Remarque

Les travaux de montage doivent être effectués par des personnes qualifiées. La garantie pour les travaux effectués sur le produit ne peut être reconnue que si ceux-ci ont été réalisés par le service après-vente ou par des personnes ayant été autorisées par le fabricant.

Voir 6.5 Mise hors service

ALARME

Mettez le groupe hors tension ! Protégez-vous contre la remise en service involontaire !

Dans le cas d'un démontage ou d'un montage, contactez le fabricant et respectez, le cas échéant, les prescriptions figurant dans la documentation globale et les notices d'installation de tous les composants.

La remise en service s'effectue de la même manière que décrite 8 voir 6. Mise en et hors service. Le cas échéant, veillez à ce que les intervalles de lubrification des pompes soient respectés.

8. Incidents

Incident Cause possible Mesure

Évacuation d'eau de la pompe	Garniture mécanique d'étanchéité défectueuse	Remplacement de la garniture mécanique d'étanchéité
Blocage de la pompe	Garniture mécanique d'étanchéité collée	Tourner l'arbre moteur et nettoyer la pompe
Bruit du moteur	Roulement à billes défectueux	Faire remplacer le roulement à billes par un spécialiste
La pompe s'éteint automatiquement	Éteinte automatique parles dispositifs deprotection à lasuite d'une surcharge	Vérifier que le moteur tourne librement Si le moteur ne tourne pas librement, contacter le fabricant. S'il tourne librement, laisser refroidir le moteur avant la remise en service. Si le problème persiste contacterle fabricant.

Attention

Le transport, l'installation et l'intégration doivent être effectués correctement.

Remarque

Les anneaux de levage éventuellement présents sur le moteur électrique ne doivent être utilisés que pour lever le poids net du moteur électrique. Pour ce faire, vissez les anneaux de levage avant leur utilisation.

ALARME

Ne jamais utiliser les anneaux de levage du moteur électrique pour lever ou intégrer le groupe motopompe entier!

Remarque

Pour ce faire, fixez des rubans synthétiques ou d'autres outils aux endroits appropriés du produit. L'accrochage du produit n'est autorisé qu'au niveau des points d'accrochage comme des boîtiers, raccords, cadres ou dans des oeillets de levage soudés sur le cadre!

DANGER

Pendant le transport, veillez à ce que le produit ne puisse pas glisser hors du dispositif de suspension fixé pour le transport.

Transportez le produit seulement en position horizontale. N'utilisez pas les extrémités libres de l'arbre pour le transport/le levage.

Respectez les prescriptions locales sur la prévention des accidents! Utilisez seulement des engins de lavage appropriés et autorisés

Utilisez des fourches prolongées pour le transport avec des chariots élévateurs

Les indications sur le poids du produit se trouvent dans la présente notice.
