BEDIENUNGSANLEITUNG EVO+ Norsup

ORIGINALBETRIEBSANLEITUNG

ORIGINALBETRIEBSANLEITUNG

EN16 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! Alle Rechte und technische Änderungen vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung von NORSUP. Pumpen weder bearbeitet, verbreitet, vervielfältigt noch an Dritte weiter gegeben werden. © NORSUP Pumpen Ausgabe: 11.202017 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

1.1 Angaben zum Einsatzort 18

1.2 Zu dieser Anleitung 18

1.3 Verwendungszweck 18

1.3.1 Bestimmungsgemäße Verwendung 18

1.3.2 Fehleranwendung 18

1.4 Zielpersonen dieser Anleitung 18

1.6 Ergänzende Informationen 19

1.6.1 Hersteller-, Firmen-, Vertreter-Service

und Kundendienstadressen 19

2.2 Kennzeichnung von Sicherheits- &

Warnhinweisen in dieser Anleitung 19

2.3 Bestimmungsgemäße Verwendung

2.4 Unzulässige Betriebsweisen 19

2.5 Personalqualifikation/-Schulung 20

2.6 Sicherheitsbewusstes und

fachgerechtes Arbeiten 20

2.7 Angaben über zu ergreifende

2.8 Sicherheitshinweise für den

Bediener/Betreiber 20

2.9 Sicherheitshinweise bei Montage-,

Inspektions- und Wartungsarbeiten 20

2.11 Folgen und Gefahren bei

Nichtbeachtung der Anleitung 20

3. TRANSPORT, KONSERVIERUNG, LAGERUNG,

RÜCKSENDUNG UND ENTSORGUNG 21

3.1 Sicherheitshinweise zu

Transport und Lagerung 21

3.3 Konservierung/Lagerung 21

4. BESCHREIBUNG DES PRODUKTS 22

4.1 Allgemeine Beschreibung 22

4.2 Angaben an dem Produkt 22

4.3 Aufbau des Produktes 22

4.4 Angaben zum Einsatzort 23

4.4.1 Raumbedarf für Betrieb und Wartung 23

4.4.2 Zulässige Umgebungseinflüsse 23

4.4.3 Versorgungsanschlüsse 23

4.4.4 Untergrund, Fundament, Wand 23

4.5 Emissionswerte 23

4.6 Abmessungen und Gewichte 23

5.1 Sicherheitshinweise2412

5.2 Kontrolle vor Aufbau,

Aufstellung und Einbau 24

5.3 Anleitung zu Aufbau,

Aufstellung und Einbau 24

5.4 Rohrleitungen 24

5.5 Installations- und Montagevorschriften

zur Emissionsminderung 25

5.6 Schutzeinrichtungen 25

5.7 Anschluss der Energieversorgung 25

6. IN- UND AUSSERBETRIEBNAHME 26

6.1 Hinweise zur Inbetriebnahme 26

6.2 Vorbereitungen für Betrieb 26

6.2.1 Einrichtungen zum Schutz von Personen 26

6.2.1.1 Mechanischer Schutz 26

6.2.1.2 Elektrischer Schutz 26

6.3 Inbetriebnahme 26

6.3.1 Erstinbetriebnahme 26

6.4 Hinweise zum Betrieb der Maschine 26

6.4.1 Belastbarkeitsangaben 26

6.5 Außerbetriebnahme 26

6.5.1 Sicherheitshinweise 26

6.5.4 Konservierung/Einlagerung 27

6.6 Wiederinbetriebnahme 27

7. INSTANDHALTUNG UND WARTUNG 27

7.1 Allgemeine Hinweise/

Sicherheitshinweise 27

7.2 Herstellerempfehlung der Ersatzteile 27

7.3 Wartung und Inspektion 27

7.4 Demontage und Montage 28

9. ZUGEHÖRIGE UNTERLAGEN 28

9.1 Beiblatt zu Transport, Zwischenlagerung

und Aufstellung/Einbau 28 INHALTSVERZEICHNIS:

EN18 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

• Druckleitung Die Leitung, die am Druckstutzen angeschlossen ist bzw. angeschlossen wird.

• Hydraulik Die sogenannte Hydraulik beschreibt den Teil einer Pumpe, die Geschwindigkeits-Energie in Druckenergie umwandelt.

• Saugleitung Die Leitung, die am Saugstutzen angeschlossen ist bzw. angeschlossen wird.

Um eine lange Lebensdauer Ihres gekauften Produkts zu gewährleisten, ist auf vorschriftsmäßige Installation zu achten. Es sei zu bemerken, dass Schäden infolge unsachgemäßer Handhabung die Gewährleistung beeinträchtigen.

BEACHTEN SIE DAHER DIE HINWEISE

IN DER BETRIEBS-ANLEITUNG!

1.1 ANGABEN ZUM EINSATZORT

Schwimmbecken und Teiche.

1.2 ZU DIESER ANLEITUNG

Pumpen der erwähnten Baureihen sind für die Umwälzung (je nach Typ mit Vorfilterung) von Schwimmbecken und Teichen konzipiert. Die Pumpe muss auf Grund Ihrer Konstruktion horizontal montiert werden. Ein möglicherweise integrierter Vorfilter dient der Filtrierung größerer Partikel, welche eine Beschädigung der Pumpe hervorrufen könnten. Diese Betriebsanleitung beschreibt den sachgemäßen Umgang und Gebrauch in allen Lebensphasen des Produktes. Zudem enthält sie grundlegende sicherheitstechnische Hinweise. Daher ist es zwingend notwendig, diese Anleitung vor Montage, vor Aufstellung und Inbetriebnahme oder sonstigen Arbeiten an dem Produkt von dem zuständigen Fachpersonal aufmerksam zu lesen und sie muss ständig am Einsatzort verfügbar sein.

1.3 VERWENDUNGSZWECK

1.3.1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Die bestimmungsgemäße Verwendung des Produktes ist die Umwälzung (je nach Typ auch mit Vorfilterung) von Schwimmbecken oder Teichen. Anderweitige Verwendung siehe Pumpendatenblatt bzw. nach Rücksprache mit dem Hersteller. Das Produkt darf nur innerhalb seiner Einsatzgrenzen (einschließlich definiertem Fördermedium und Kennlinien) verwendet werden. Schwimmbadpumpen werden werksintern gemäß einem Standardprüfplan geprüft.

1.3.2 FEHLERANWENDUNG

Für andere als die genannten und vereinbarten Einsätze (Fehlanwendungen) oder Zweckentfremdung übernimmt der Hersteller keine Haftung!

1.4 ZIELPERSONEN DIESER ANLEITUNG

Diese Betriebsanleitung richtet sich an technisch aus- gebildetes bzw. technisch geschultes Fachpersonal. HINWEIS

• Der Hersteller übernimmt für das Produkt keine Haftung, wenn die vorliegende Betriebsanleitung nicht beachtet wird.

• Montagearbeiten dürfen nur durch technisch qualifiziertes Personal durchgeführt werden.

• Für Arbeiten an dem Produkt können nur Gewährleistungen anerkannt werden, wenn diese vom Kundendienst des Herstellers oder von authorisierten Partnern durchgeführt wurden.

• Bei selbstständigen Änderungen/Arbeiten an dem Produkt innerhalb der Garantiezeit, erlischt diese.

• Umbau oder Veränderung der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen zur Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus ent- stehenden Folgen aufheben. Zudem kann ein Umbau oder die Verwendung von nicht Originaler- satzteilen zum Verlust der Gewährleistung führen.19 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

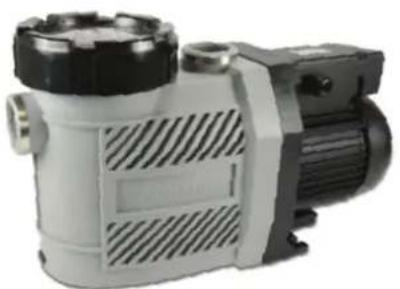

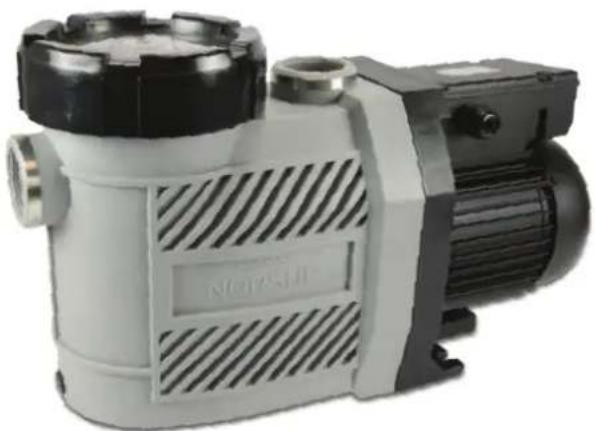

UMWÄLZPUMPEN ART EVO+

1.5 SYMBOLIK1.6 ERGÄNZENDE INFORMATIONEN1.6.1 HERSTELLER-, FIRMEN-, VERTRETER-SERVICE UND KUNDENDIENSTADRESSEN2. SICHERHEIT2.1 ALLGEMEINESVor dem Beginn der Arbeiten am Produkt ist diese Betriebsanleitung vom Monteur, sowie dem zuständigen Fachpersonal/ Betreiber aufmerksam zu lesen und muss ständig am Einsatzort des Produktes verfügbar sein.Die sicherheitstechnischen Angaben sind zu berücksichtigen, den Vorgaben ist Folge zu leisten.• Örtliche Unfallverhütungsvorschriften• Produkthinweise (Warn-/Hinweisschilder)• Betriebsanleitung• Betreibervorschriften• Mitgeltende Dokumente• EVU-/VDE-Vorschriften2.2 KENNZEICHNUNG VON SICHERHEITS- & WARNHINWEISEN IN DIESER ANLEITUNGDie in der Betriebsanleitung enthaltenen Sicherheits-/Warnhinweise, die bei Nichtbeachtung zu Gefähr-dungssituationen führen können, sind mit folgenden Symbolen gekennzeichnet:Direkt an der Maschine angebrachte Hinweise (z.B. Drehrichtungspfeil, Kennzeichnung für Fluidanschlüsse, Typenschild,...) müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.2.3 BESTIMMUNGSGEMÄSSE VERWENDUNG DES PRODUKTESDie bestimmungsgemäße Verwendung unterliegt den in 1.3.1 Bestimmungsgemäße Verwendung beschriebenen Einsatzbereichen. 2.4 UNZULÄSSIGE BETRIEBSWEISENDie Betriebssicherheit der gelieferten Maschine ist nur bei bestimmungsgemäßer Verwendung entsprechend siehe 1.3 Verwendungszweck der Betriebsanleitung gewährleistet.SYMBOL BEDEUTUNG

VORAUSSETZUNGKennzeichnet eine Voraussetzung für die beschriebene Handlung

HANDLUNGSAUFFORDERUNGAllgemein- und bei Sicherheitshinweise HANDLUNGSRESULTATQUERVERWEISEHINWEISKennzeichnet wichtige (allgemeine) Hinweise und Empfehlungen für den sicheren Umgang mit dem gelieferten Produkt 1., 2., 3.SCHRITTWEISE GLIEDERUNG EINES HANDLUNGSABLAUFES HINWEIS Bei Ersatzteilbestellung, technischen Rückfragen oder Kundendienst-Anforderungen bitte immer die Pumpen-/Seriennummer angeben. siehe 4.2 Angaben an dem Produkt Kontakt: siehe ImpressumSYMBOL BEDEUTUNG

GEFAHRDieses Symbol/Wort kennzeichnet eine Gefährdung, die einen hohen Risikograd besitzt. Wird sie nicht vermieden, kann diese schwere Verletzungen oder den Tod zur Folge haben. WARNUNGDieses Symbol/Wort kennzeichnet eine Gefährdung, die einen hohen Risikograd besitzt. Wird sie nicht vermieden, kann diese schwere Verletzungen oder den Tod zur Folge haben. ACHTUNGDieses Symbol kennzeichnet in Kombination mit einem Signalwort eine allgemeine Gefahrenstelle, die unter Nichtbeachtung zu schweren Verletzungen führen kann.ALLGEMEINE GEFAHRENSTELLEDieses Symbol kennzeichnet in Kombination mit einem Signalwort eine allgemeine Gefahrenstelle, die unter Nichtbeachtung zu schweren Verletzungen führen kann.GEFÄHRLICHE ELEKTRISCHE SPANNUNGDieses Symbol kennzeichnet in Kombi-nation mit einem Signalwort eine Gefährdung durch elektrische Span-nung. Zusätzlich sind dort Hinweise und Informationen zum Schutz vor elektrischer Spannung gegeben. GEFAHR WARNUNG ACHTUNG

EN20 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

UMWÄLZPUMPEN ART EVO+

2.5 PERSONALQUALIFIKATION-/SCHULUNGDas Personal für die Bedienung,Wartung, Inspektion und Montage muss eine entsprechende fachliche Qualifikation für diese Arbeiten aufweisen. Liegen keine fundierten fachlichen Kenntnisse beim eingesetzten Per-sonal vor, so ist dieses zu schulen und zu unterweisen. Personen ohne fachliche Qualifikation oder Schulung ist es nicht gestattet, an dem Produkt Arbeiten durchzuführen! Kinder dürfen nicht in die Reichweite der Maschine gelangen. Es ist wichtig, dass diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur/Fach-personal sowie dem zuständigen Betreiber gelesen wird!2.6 SICHERHEITSBEWUSSTES UND FACHGERECHTES ARBEITENDie in dieser Betriebsanleitung aufgeführten Sicherheits-hinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten.2.7 ANGABEN ÜBER ZU ERGREIFENDE SCHUTZMASSNAHMENFür die Lebensphasen des Produktes sind folgende Schutzmaßnahmen zu ergreifen:• Ausstatten des Personals mit einer persönlichen Schutzausrüstung.• Unterweisung des Personals anhand der in dieser Betriebsanleitung genannten Sicherheits- bestimmungen.2.8 SICHERHEITSHINWEISE FÜR DEN BEDIENER/BETREIBER• Führen heiße oder kalte Maschinenteile zu Gefahren, müssen diese Teile gegen Berührung bauseitig gesichert werden.• Der Berührungsschutz für sich bewegende Teile darf bei sich in Betrieb befindlicher Maschine nicht entfernt werden.• Ein demontierter Berührungsschutz, beispielsweise wegen Wartungsarbeiten, ist vor Wiederinbetriebnahme zu montieren.• Gefährdungen durch elektrische Energie sind auszuschließen. (Einzelheiten hierzu siehe z.B. in den Vorschriften des EVU/VDE und der örtlichen Energieversorgungsunternehmen).2.9 SICHERHEITSHINWEISE BEI MONTAGE-, INSPEKTIONSUND WARTUNGSARBEITENDer Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions- und Montagearbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebs-anleitung ausreichend informiert hat.Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen.Die in der Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen der Maschine ist zwingend einzuhalten. siehe 6.5 AußerbetriebnahmeUnmittelbar nach Abschluss der Arbeiten müssenalle Sicherheitsund Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt werden. Ein Betrieb ohne diese Vorrichtungen ist nicht gestattet.Vor Wiederinbetriebnahme siehe 6. In- und Außerbetriebnahme2.10 RESTRISIKENTrotz umfangreicher Schutzmaßnahmen gegen Gefährdungen, sind diese nicht ganz auszuschließen. Durch die Beschaffenheit des Produktes sind die Restrisiken auf ein Minimum reduziert. Diese sind unter Beachtung der geltenden Sicherheitsvorschriften und fachgerechtem Arbeiten vermeidbar. 2.11 FOLGEN UND GEFAHREN BEI NICHTBEACHTUNG DER ANLEITUNG Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Umwelt und Maschine zur Folge haben.Die Nichtbeachtung kann beispielsweise folgende Gefährdungen nach sich ziehen:• Versagen wichtiger Funktionen der Maschine• Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung• Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen• Gefährdung der Umwelt durch austretendes, möglicherweise gefährliches Medium

VERBLEIBENDE RESTRISIKEN• Gefährdung durch elektrischen Schlag beim Anschließen der Stromversorgung• Gefährdung durch elektrischen Schlag beim Trennen der Stromversorgung• Heiße Motorenoberfläche – Verbrennungsgefahr Arbeiten an/mit Stromleitungen nur ausführen, wenn diese stromlos und gegen unvorhersehbares Wiederein schalten gesichert sind. Vor Inbetrieb-/Außerbetrieb-nahme auf Dichtheit kontrollieren.GEFAHR HINWEIS

Die Nichtbeachtung der Sicherheitshinweise und Vorgaben kann zum Verlust jeglicher Schaden-sersatzansprüche und Gewährleistungen führen.21 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

UMWÄLZPUMPEN ART EVO+

3. TRANSPORT, KONSERVIERUNG, LAGERUNG, RÜCKSENDUNG UND ENTSORGUNG3.1 SICHERHEITSHINWEISE ZU TRANSPORT UND LAGERUNGFür Transport und Lagerung sind die Vorschriften des Transportgewerbes bzw., falls anwendbar, die Vorschriften zum Bedienen von Kränen, Gabelstapler und ähnlichem zu beachten.3.2 TRANSPORT/AUSPACKEN3.2.1 TRANSPORTFür den Transport werden die Produkte gemäß der Vereinbarung bei Auftragserteilung bzw. nach Hersteller-Standard verpackt. Beim Transport darf das Produkt keinen starken Erschütterungen ausgesetzt werden, da dadurch die Lebensdauer von Komponenten beeinträchtigt werden kann.Auf die Transportsicherung ist den Vorschriften gemäß zu achten.3.2.2 AUSPACKENBeim Auspacken des gelieferten Produktes ist die Seriennummer auf dem Lieferschein und dem Typenschild zu vergleichen. Die Lieferung ist auf Vollständigkeit zu prüfen.Das Auspacken sollte möglichst am Einsatzort ge-schehen, damit ungewollte und unvorhersehbare Ver-schmutzungen vermieden werden. Ferner ist darauf zu achten, dass durch das Auspacken keinerlei Beschädi-gungen am Produkt entstehen und Verpackungs-rückstände in und an dem Produkt verbleiben. Zudem ist dafür zu sorgen, dass Verpackungsgegenstände fach-gerecht entsorgt werden und keine Gefahren für das Personal darstellen (z.B. Stolpern oder sonstige Gefahren)3.3 KONSERVIERUNG/LAGERUNGDas Produkt ist im Normalfall für den sofortigen Einsatz vorbereitet. Sollte das Produkt nicht sofort eingesetzt oder über einen längeren Zeitraum außer Betrieb genommen werden, sind entsprechende, notwendige Maßnahmen zur Konservierung zu ergreifen.Unter anderem sind folgende Punkte zu berücksichtigen:• Pumpe entleeren (Bei Guss-Pumpen zusätzlich Konservieren)• Mehrmals spülen mit kaltem, klaren Wasser Pumpe vollständig entleeren • Anschlussöffnungen (Rohr-, Saug- und Druckleitungen, ...) verschließen• Eine Lagerung im Freien mit direkter UV-Strahlung sollte bei Kunststoff-Pumpen zwingend vermieden werden.• Kondenswasser kann aufeinander laufende Metallteile angreifen und eingesetzte Schmierfette in deren EigenschaftenBei Guss-Pumpen sind aufeinander laufende Teile gegen Korrosion zu schützen, um ein Festsitzen zu vermeiden. Abweichungen sind mit dem Herstellerzu klären. Bei Fragen hierzu, wenden Sie sich bittean den Hersteller. Zur Wiederinbetriebnahme siehe 6. In- und Außerbetriebnahme.3.4 RÜCKSENDUNGVor der Rücksendung ist die Pumpe zu entleeren.Für die Rücksendung ist eine mit dem Hersteller ver-einbarte Konservierung und Verpackung zu verwenden.

GEFAHR DURCH HERABFALLENDE TEILEDas Transportieren und Anheben der Produkte muss unter Berüc chtigung der Unfall- Verhütungs-Vorschriften und, falls vorhanden,zusätzlichen Vorschriften erfolgen.

siehe 9.1. Beiblatt zu Transport, ZwischenlagerungGEFAHR

Es ist darauf zu achten, dass beim Transport das Produkt nicht an andere Objekte anstoßen und dadurch beschädigt werden kann.ACHTUNG HINWEIS

siehe 9.1 Beiblatt zu Transport, Zwischen- lagerung und Aufstellung/Einbau HINWEIS Für eine Konservierung/Lagerung nicht nur die Vorschriften dieser Betriebsanleitung sondern ge- gebenenfalls der Gesamtdokumentation beachten. HINWEIS Bei einer Missachtung der Vorschriften zur Lagerung erlischt die Garantie!

GEFAHR BEI GESUNDHEITS-UNDUMWELTGEFÄHRDENDEN MEDIENDie Sicherheitsvorschriften dieserBetriebsanleitung, des Betreibers und die örtlich geltenden Vor-schriften sind zu beachten. Eine geeignete, persönliche Schutz-ausrüstung ist zu tragen. Bei umwelt- und gesundheits-schädlichen Medien sind geeignete Vorkehrungen zu treffen, diese aufzufangen und fachgerecht zu entsorgen. GEFAHR

EN22 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

Die Entsorgung obliegt dem Betreiber des Produktes. Für eine fachgerechte Entsorgung ist folgende Vorgehensweise hilfreich:

• Fördermedium ablassen und falls notwendig, zur separaten Entsorgung auffangen. Gegebenenfalls dekontaminieren.

• Bei umwelt- und gesundheitsschädlichem Fördermedium kontaminierte Bauteile reinigen

• Trennen der einzelnen Werkstoffe

• Fachgerechtes Entsorgen der unterschiedlichen Bauteile anhand der örtlich geltenden Vorschriften

4. BESCHREIBUNG DES PRODUKTS

4.1 ALLGEMEINE BESCHREIBUNG

Schwimmbad-Umwälzpumpe Pumpen der erwähnten Baureihen sind für die Umwälzung (je nach Typ mit Vorfilterung) von Schwimmbecken und Teichen konzipiert. Die Pumpe muss auf Grund Ihrer Konstruktion horizontal montiert werden. Der Vorfilter dient der Filtrierung größerer Partikel, welche eine Beschädigung der Pumpe hervorrufen könnten.

4.2 ANGABEN AN DEM PRODUKT

Die technischen Angaben und Merkmale des Produktes sind dem Typenschild zu entnehmen.

ABBILDUNG 1: BEISPIEL EINES TYPENSCHILDES

Zusätzlich können die Leistungsangaben des Produktes dem technischen Datenblatt entnommen werden.

4.3 AUFBAU DES PRODUKTES

Pumpen mit Klebestutzen Für eine erfolgreiche Anwendung der Klebetechnik sind Kenntnisse über die Funktion von Klebeverbindungen wichtig. Die häufigste Ursache für das Versagen einer Klebeverbindung ist nicht eine zu geringe Festigkeit des Klebstoffes, sondern eine ungenügende Vorbereitung der zu verklebenden Oberflächen oder eine mangelnde Sorgfalt bei der Auswahl des am besten geeigneten Klebstoffes.

• Entfetten der Klebeflächen Voraussetzung für eine einwandfreie Klebeverbindung ist im Regelfall die vollständige Entfernung von Öl, Fett, Staub und sonstigen Schmutzresten von den Klebe- flächen. Dafür eignen sich alle Lösungsmittel, die rückstandslos von den gereinigten Klebe-Flächen verdunsten (z.B. Tangit Reiniger von Henkel für PVC und ABS).

• Verkleben der Teile Zum Verkleben von PVC- und ABS-Formstücken muss ein Spezialklebstoff verwendet werden (z.B. Tangit Kleber von Henkel oder FSK Systemkleber von Würth). Zur richtigen Anwendung bzw. Dosierung beachten Sie die Klebeanleitung und Sicherheitshinweise des Klebstoffherstellers. Endfestigkeit nach 24 Stunden. Pumpen mit Schraubstutzen Bei Pumpen mit Schraubstutzen wird empfohlen die Anschlussteile nur mit Teflonband einzudichten, da andere Materialien eventuelle Beschädigungen am Gewinde verursachen könnten. HINWEIS Gegebenenfalls Typenschilder der anderen Komponenten beachten!

GEFAHR BEI GESUNDHEITS- UND

UMWELTGEFÄHRDENDEN MEDIEN

Die Sicherheitsvorschriften dieser Betriebsanleitung, des Betreibers und die örtlich geltenden Vor- schriften sind zu beachten. Eine geeignete, persönliche Schutzaus- rüstung ist zu tragen. Bei umwelt- und gesundheitsschädlichen Medien sind geeignete Vorkehrungen zu treffen, diese aufzufangen und fachgerecht zu entsorgen. GEFAHR HINWEIS Bei Missachtung der Vorschriften für eine Rücksendung und im Falle einer Gewährleistung, kann diese erlöschen.23 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

UMWÄLZPUMPEN ART EVO+

4.4 ANGABEN ZUM EINSATZORT4.4.1 RAUMBEDARF FÜR DEN BETRIEB UND BEI WARTUNGDas Pumpenaggregat ist so zu installieren, dass ein Austausch von Teilen oder der kompletten Einheit möglich ist. Bei schweren Aggregaten sind dem Gewicht entsprechende Möglichkeiten vorzusehen,um Hebezeuge und andere Hilfsmittel sicher einzu-hängen oder abzustützen.Entsprechende Wege für den An- und Abtransport müssen vorhanden sein.4.4.2 ZULÄSSIGE UMGEBUNGSEINFLÜSSEEs ist zwingend darauf zu achten, dass Pumpen und Pumpenaggregate trocken, frostsicher und erschütter-ungsfrei installiert werden. Umgebungstemperaturen unter +4°C und über +40°C müssen vermieden werden. Abweichungen auf Anfrage möglich. Es ist für eine ausreichende Be- und Entlüftung zu sorgen.BETRIEB:EineWassertemperatur von +40°C darf nicht überschritten werden.4.4.3 VERSORGUNGSANSCHLÜSSEEntleerung der PumpeDer Stopfen zum Entleeren der Pumpe befindet sich im Pumpengehäuse.Wird eine wassergefährdende Flüssigkeit gefördert, muss darauf geachtet werden, dass sie nicht in die Kanalisation gelangen kann!4.4.4 UNTERGRUND, FUNDAMENT, WANDFundamente müssen so beschaffen sein, dass die Pumpe sicher und spannungsfrei aufgebaut werden kann. Ver-spannungen können einen vorzeitigen Verschleiß der Pumpe und/oder der Antriebskomponenten bewirken.Es muss auch darauf geachtet werden, dass keine Schwingungen über das Fundament eingeleitet werden. Einbau- und Installationsarbeiten müssen den entsprechenden Vorschriften zur Reduzierung von Körper- bzw. Luftschallübertragungen unterliegen. Es empfiehlt sich schallreduzierende oder absorbierende Materialien für die Installationsarbeiten zu verwenden. siehe 5.3 Anleitung zu Aufbau, Aufstellung und Einbau und 5.4 Rohrleitungen4.5 EMISSIONSWERTESollten Geräuschwerte beim Betrieb des Produktes, Betriebspunkt, Motor, Rohrleitung, Bauart, ... über 85 dB liegen.4.6 ABMESSUNGEN UND GEWICHTEDie Abmessungen sowie das Gewicht des gelieferten Produktes entnehmen sie bitte der dieser Betriebs-anleitung beigefügten Maßzeichnung.

GEFAHR FÜR GESUNDHEIT DURCH SICH BEWEGENDE TEILEDas Entleeren und Entlüften der Pumpe darf nur im Stillstand geschehen.GEFAHR

GEFAHR FÜR GESUNDHEIT DURCHAUSTRETENDE MEDIENDie Aufstellung von Maschinen undMaschinenteilen muss durch technisch qualifiziertes Personal, unter der Beachtung der geltenden und der in der Betriebsanleitung auf-gezeigten Sicherheitsbestimmung, durchgeführt werden. Eine geeignete, persönliche Schutzausrüstung ist zu tragen.GEFAHR

Gehörschutz tragen (Persönliche Schutzausrüstung)ACHTUNG

EN24 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

UMWÄLZPUMPEN ART EVO+

5. INSTALLATIONS, EINBAU- UND MONTAGEANLEITUNG5.1 SICHERHEITSHINWEISE5.2 KONTROLLE VOR AUFBAU, AUFSTELLUNG UND DEM EINBAUVor dem Aufstellungsbeginn, direkt nach Lieferung sind die Seriennummer und der Pumpentyp mit dem Lieferschein zu vergleichen. Gegebenenfalls sind die Zubehörteile auf Vollständigkeit zu prüfen. Darüber hinaus ist eine Sichtprüfung auf Transportschäden durchzuführen.Im Falle eines Transportschadens ist eine sofortige Schadensmeldung gegenüber dem Hersteller notwendig, um den Einsatzzustand des Produktes zu beurteilen. siehe 3.2.2 Auspacken5.3 ANLEITUNG ZU AUFBAU, AUFSTELLUNG UND EINBAU5.4 ROHRLEITUNGENDie Pumpen dürfen ober- oder unterhalb des Wasser-niveaus montiert werden. Die entsprechenden Höhen sind der folgenden Tabelle zu entnehmen.Es ist darauf zu achten, dass durch Wärmedehnung und bei Befüllung großer Leitungen hohe Kräfte entstehen können. Durch geeignete Maßnahmen muss dafür gesorgt werden, dass keine Verschmut-zungen in die Pumpe gelangen. Die Leitungen müssen so verlegt werden, dass keine Luftsäcke beim Befüllen entstehen können. Es ist darauf zu achten, dass keine Flanschdichtungen in die Rohrleitung ragen und den Querschnitt der Leitung verengen.Die Leitungen müssen so beschaffen sein, dass ein Ausbau der Pumpe möglich ist, ohne Behälter oder Leitungen zu entleeren.RohrleitungsdimensionierungUm Rohrreibungsverluste möglichst zu vermeiden soll in Saug-, bzw. Zulaufleitungen mit Strömung-geschwindigkeiten von max. 1,5 m/s und in Druck-leitungen von max. 2,5 m/s gearbeitet werden. Häufige Querschnitts-/Richtungsveränderungensind auf Grund des Strömungsverhaltens dringenzu vermeiden.SaugleitungDie Saugleitung sollte auf keinen Fall kleiner sein als der Sauganschluss der Pumpe.Sie ist bei Montage oberhalb des Wasserspiegels mit Fußventil und Absperrschieber auszuführen, um ein Leerlaufen von Leitung und Pumpe zu verhindern bzw. ein Ausbauen der Pumpe zu ermöglichen. Die Saughöhe wird durch Strömungswiderstände in der Saugleitung (bei längeren und/oder zu klein bemessenen Rohrleitungen) erheblich herabgesetzt. Bei undichter Saugleitung saugt die Pumpe schlecht oder gar nicht an. Die Saugleitung sollte so kurz wie möglich sein um die Ansaugzeit, die vom Luftvolumen in der Saugleitung abhängt, zu verringern. Bei sehr langen Saugleitungen kann sie bis zu 15 Minuten betragen. Die Saugleitung sollte bis zur Pumpe möglichst unter dem Niveau des Wasserspiegels verlegt werden, zur Pumpe hin leicht ansteigen und keine scharfen Krümmungen enthalten. Werden Übergangsstückebenötigt, müssen diese exzentrisch sein, um Luftsäcke zu vermeiden. Die Einregulierung der Fördermenge darf auf keinen Fall mit dem Absperr-schieber in der Saugleitung geschehen. Vor dem Betrieb sind Saug-leitung und Pumpe mit dem Fördermedium zu füllen.ZulaufleitungDie Zulaufleitung ist mit einem Absperrschieber aus-zuführen, um das Ausbauen der Pumpe zu ermöglichen. Die Leitung soll zur Pumpe hin leicht fallend verlegt werden.Mindestüberdeckung/Flüssigkeitsspiegel HINWEIS Die Aufstellung von Maschinen und Maschinen- teilen muss durch technisch qualifiziertes Personal, unter Beachtung der geltenden und der in der Betriebs-anleitung aufgezeigten Sicherheits- bestimmung, durchgeführt werden. HINWEIS Die Aufstellung von Maschinen und Maschinen-teilen muss durch technisch qualifiziertes Personal, unter der Beachtung der geltenden und der in der Betriebs-anleitung aufgezeigten Sicherheits-bestimmung, durchgeführt werden.

Es ist darauf zu achten, dass sich kein Verpackungsmaterial in Hohl- räumen der Pumpe befinden.ACHTUNG

• Pumpe muss horizontal aufstellt werden• Es sollten möglichst kurze Saug- leitungen verwendet werden um Rohrreibungs-verluste, die zu einem schlechten Ansaugverhalten und Kavitation führen könnten, zu verringern• Rohre spannungsfrei montieren• Saugleitungen und Pumpe vor Betrieb mit Medium füllenACHTUNG

• Leitungsgestaltung und Flüssig- keitsvorrat müssen nach den Regeln des Rohrleitungsbaues so gestaltet werden, dass die Pumpe keine Luft ansaugen kann.ACHTUNG25 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

UMWÄLZPUMPEN ART EVO+

Durch einen Trockenlauf der Pumpe können erhebliche Schäden an Pumpe und Abdichtung entstehen.DruckleitungZwischen Pumpe und Druckleitung ist ein Schieber und eine Rückschlagklappeeinzubauen. Fallsnotwendig, ermöglichtder Schieberdas Einstellen eines bestimmten Verhältnisses zwischen Fördermenge und Förderhöhe, während durch die Rückschlagklappe Wasserschläge beim Ausschalten der Pumpe vermieden werden. Die zusammengebaute Pumpe wird werksseitig auf Dichtheit überprüft.5.5 INSTALLATIONS- UND MONTAGEVORSCHRIFTEN ZUR EMISSIONS-MINDERUNGBei der Installation bzw. Montage ist auf die Verschraubung zu achten. Bei Nichtbeachtung der Vorgaben ist mit erhöhten Vibrationen und erhöhter Lärmbelästigung zu rechnen, was zu physischen und psychischen Schäden führen kann.5.6 SCHUTZEINRICHTUNGEN5.6.1 MECHANISCHDie an dem Produkt angebrachten Sicherheitsein-richtungen dürfen im Normalfall nicht entferntwerden. Eine Demontage dieser darf nur bei Stillstand erfolgen, um eventuelle Instandhaltungsarbeiten durchzuführen. Nach diesen Arbeiten und vor Inbetriebnahme sind alle Sicherheitseinrichtungen wieder zu installieren.5.6.2 ELEKTRISCHBei Pumpen ohne Motorschutz ist auf einen korrekt eingestellten und installierten Motorschutzschalter zu achten. Sollten sich vor Ort vorhersehbare Gefahren erkennbar zeigen ist ein Not-Aus- Schalter (DIN EN 809) empfehlenswert. Bitte Kontaktieren Sie hierfür den Hersteller.5.6.3 THERMISCHDie an dem Produkt angebrachten Sicherheits-einrichtungen dürfen im Normalfall nicht entfernt werden. Eine Demontage dieser darf nur bei Stillstand/nach Abkühlung des Produktes erfolgen, um eventuelle Instandhaltungsarbeiten durchzuführen.!!! Die Motorenoberfläche kann im Betrieb bis zu+70° C erreichen Verbrennungsgefahr !!!5.7 ANSCHLUSS DER ENERGIEVERSORGUNG5.7.1 ELEKTRISCHMontage/Installation unserer Schwimmbadpumpen ist nur bei Schwimmbecken oder Teichen zulässig, welch DIN/VDE 0100 Teil 702 erfüllen.Die Pumpe darf nur über einen Fehlerstromchutz-schalter (max. 30 mA) betrieben werden.Es ist darauf zu achten, dass in der Elektroinstallation eine Trennvorrichtung vorgesehen ist. Ein Abtrennen vom Netz muss mit einer Kontaktöffnung jeglicher Pole, mit mindestens 3 mm Abstand zwischen den Kontakten, erfolgen.Entsprechend den Normvorgaben sind nachfolgende Leitungstypen zu verwenden: H05RN-F bzw. H07RN-F. siehe 5.2 Kontrolle vor Aufbau und 2. Sicherheit• Motorbetriebs- und -montageanleitung beachten• Auf angegebene Drehrichtung achten• Auf Stern-Dreieck-Umschaltung achten (Zeitrelais einstellen)• Vor Drehrichtungskontrolle bzw. vor Starten des Aggregates stets die Pumpe und die Leitungen mit dem Fördermedium oder, bei umwelt- und gesundheitsgefährdenden Medien, mit Wasser befüllen. siehe 5.8. Kontrolle nach Aufbau!

Rohrleitungen sollten ohne Pumpe abgepresst werden, da sonst die Pumpe beschädigt werden kann.ACHTUNG

GEFAHR DURCH ERFASSEN/FANGEN BEI PLÖTZLICHEM ANLAUF DER WELLE Das Aggregat stromlos schalten! Gegen unbeab-sichtigtes Wiedereinschalten sichern!

siehe 5.7. Anschluss der EnergieversorgungACHTUNG

Alle Schrauben/Verbindungen auf festen Sitz kontrollieren. Schraubenanzugsmomente der geltenden Vorschriften beachten!ACHTUNG

Der Anschluss von elektrischen Maschinen muss durch technisch qualifiziertes Personal, unter Beachtung der geltenden DIN-/VDE-/EVU-Richtlinien und eventuellnational geltenden Regelungen sowie den Sicherheitsnormen der Europäischen Gemeinschaft, erfolgen.ACHTUNG

EN26 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

UMWÄLZPUMPEN ART EVO+

6. IN- UND AUSSERBETRIEBNAHME6.1 HINWEISE ZUR INBETRIEBNAHMEEs müssen die entsprechenden Betriebsanleitungen der anderen benötigten Anlagenteile, sowie die Sicherheitshinweise beachtet werden.6.2 VORBEREITUNGEN FÜR BETRIEB6.2.1 EINRICHTUNGEN ZUM SCHUTZ VON PERSONEN6.2.1.1 MECHANISCHER SCHUTZ (Z.B. BERÜHRUNGSSCHUTZ FÜR KUPPLUNG, WELLE)Berührungsschutze die vor rotierenden Teilen schützen, müssen vor der Inbetriebnahme ange-bracht werden. Sicherheitseinrichtungen zum Schutz vor kalten oder heißen Teilen und als Spritzschutz vor chemischen oder aggressiven, gesundheitsschädlichen, kalten oder heißen Medien, sind ebenfalls vor Inbetrieb-nahme anzubringen.Eine Inbetriebnahme ohne die zur Verfügung stehenden Sicherheitsvorrichtungen ist nicht gestattet.Die Schutzvorrichtungen dürfen nicht während des Betriebs demontiert werden. Bei einer eventuell not-wendigen Demontage der Sicherheitsvorrichtungen ist darauf zu achten, dass sie vor Inbetriebnahme wieder montiert werden.6.2.1.2 ELEKTRISCHER SCHUTZ6. INBETRIEBNAHME6.3.1 ERSTINBETRIEBNAHMEUm Unfälle oder Schäden zu vermeiden, muss vor der Erstinbetriebnahme die komplette Betriebsanleitung beachtet und verstanden worden sein.Die Erstinbetriebnahme ist wie folgt durchzuführen:• Der Saug-, bzw. Zulaufschieber muss völlig offen sein.• Der Druckschieber muss etwas geöffnet sein.• Deckel des Fasernfänger (Saugsieb) in Verbindung mit Befestigungsmutter des Vorfilters abschrauben (ggf. wenn beigefügt Spezialschlüssel verwenden)• Pumpe durch Vorfilter mit Wasser füllen, bis dieses durch die Saugleitung abläuft. Wichtig, Pumpe nie trocken laufen lassen.• Wenn entfernt, Filterkorb wieder einsetzen um Verschmutzungen/Beschädigungen zu vermeiden.• Netzspannung und Frequenz mit Typenschild vergleichen • Deckel mit Befestigungsmutter montieren und festschrauben. Auf Einsatz der Dichtung achten.• Nach dem Anfahren der Pumpe die Fördermenge, falls notwendig, mit dem Druckschieber einregeln. Auf keinen Fall darf dies mit dem Saugschieber geschehen.6.4 HINWEISE ZUM BETRIEB DER MASCHINE6.4 .1 BELASTBARKEITSANGABENFür die Belastbarkeitsangaben sind die technischen Daten zu beachten.6.5 AUSSERBETRIEBNAHME6.5.1 SICHERHEITSHINWEISE6.5.2 ABSCHALTEN HINWEIS Die VDE-/EVU-Richtlinien, die entsprechenden EU-Richtlinien sowie alle national geltenden Richtlinien sind zu beachten. siehe 2. Sicherheit

Das Aggregat stromlos schalten!Gegen unbeabsichtigtes Wiedereinschalten sichern!WARNUNG

Schutzeinrichtungen an elektrischen Bauteilen müssen den DIN- und VDE-Richtlinien entsprechen. Sie müssen vor Inbetriebnahme angebracht werden und dürfen während des Betriebes nicht entfernt werden. siehe 2. SicherheitACHTUNG HINWEIS

Vor der Erstinbetriebnahme muss die komplette Betriebsanleitung und Gesamtdokumentation beachtet und verstanden worden sein, um Unfälle oder Schäden zu vermeiden. Pumpe darf nicht gegen geschlossene Absperrorgane arbeiten. Vor Inbetriebnahme/längerer Stillstands- bzw. Lagerzeit: • Pumpe muss auf Leichtgängigkeit geprüft werden.

Schutzeinrichtungen an elektrischen Bauteilen müssenden DIN- und VDE-Richtlinien entsprechen. Sie müssen vor Inbetriebnahme angebracht werden und dürfen während des Betriebes nicht entfernt werden. siehe 2. SicherheitACHTUNG27 Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUP

UMWÄLZPUMPEN ART EVO+

6.5.3 EntleerungFördergutDie Pumpe und die Leitungen unter Beachtung der Gefahren, die vom Fördergut ausgehen können, an der am tiefsten gelegenen Verschlussschraube entleeren. Auf Personen- und Umweltschutz achten!6.5.4 KONSERVIERUNG/EINLAGERUNG siehe 3.3 Konservierung/Lagerung6.6 WIEDERINBETRIEBNAHMEDie Wiederinbetriebnahme erfolgt analog wie in 6. In- und Außerbetriebnahme beschrieben.7. INSTANDHALTUNG UND WARTUNG7.1 ALLGEMEINE HINWEISE/SICHERHEITSHINWEISEDie Wartungsintervalle aller Komponenten sind einzuhalten. Für die Instandhaltungs- und Wartung-sarbeiten sind die geltenden und die in der Gesamt-dokumentation (Betriebsanleitungen aller Anlagen-komponenten) angegebenen Sicherheitsvorschriften sowie die des Betreibers und die jeweils gültigen nationalen Normen und Vorschriften einzuhalten.7.2 HERSTELLEREMPFEHLUNG DER ERSATZTEILEDie Herstellerempfehlung der Ersatzteile erhalten Sie auf Anfrage.7.3 WARTUNG UND INSPEKTIONReinigung des Saugsiebes• Pumpe ausschalten• Absperrorgane schließen• Schraubdeckel mit beiliegendem Werkzeug (falls vorhanden) öffnen• Saugsieb herausnehmen, reinigen und wieder einsetzen • Pumpe mindestens bis Saugstutzen wieder auffüllen• Schraubdeckel schließen• Absperrorgane öffnen• Pumpe wieder einschaltenÜberwachung während des BetriebesPumpe muss stets erschütterungsfrei laufen. Auf mechanische Geräusche achten.Wellenabdichtungen vor allem während der Einlaufzeit regelmäßig kontrollieren. Trittander Gleitringdichtung nach längerem Betrieberhöhte Leckage auf, so ist die Gleitringdichtung von einem entsprechend ge-schulten und qualifizierten Fachmann ersetzen zu lassen. Der Leckageabfluss der Gleitringdichtung unten zwischen Motor und Gehäusedeckel darf nicht verstopft bzw. abgedichtet werden, da sonst das Wasser innen aufsteigt und der Motor beschädigt wird. Es muss sichergestellt sein, dass durch eventuelle Leckagen keine Folgeschäden auftreten können. Gegebenenfalls eine entsprechende Auffangvorrichtung oder Leckageabfuhr vorsehen. Wird die Pumpe durch den Motorschutzschalter bzw. eingewickelten automatisch arbeitenden Temperatur-schalter außer Betrieb gesetzt, so muss die elektrische Zuleitung zum Motor zuverlässig unterbrochen werden, um ein Selbsteinschalten zu verhindern. Danach mit einem Schraubendreher o.ä. auf der Lüfterseite die Motorwelle mehrmals durchdrehen. Geht dies leicht, kann die elektrische Versorgung wieder angeschlossen werden bzw. der Knopf des Überlast- oder Motorschutzschalters gedrückt werden. Bei nochmaligem Auslösen oder bei Schwergängigkeit muss ein Fachmann die Ursache der Störung feststellen. Stromzuführung und Sicherungen kontrollieren! Vorbeugende Maßnahmen (z.B. Verschleißteile)Verschleißteile:Der Austausch der Verschleißteile darf nur von entsprechend geschultem und qualifiziertem Fachpersonal durchgeführt werden.Demontage und Wiedermontage:Ersatzteile siehe 7.2 Herstellerempfehlung der Ersatzteile HINWEIS Der Hersteller empfiehlt zur Vermeidung von Schäden, Störungen rechtzeitige Kontaktaufnahme und garantiert durch kompetente Servicetechniker eine professionelle und sorgfältige Betreuung ihrer Schwimmbadpumpe. Weitere Informationen erhalten Sie auf Anfrage beim Hersteller. siehe 1.6.1 Firmen-, Vertreter-Service und Kundendienstadressen

• Das Entleeren und Entlüften der Pumpe darf nur im Stillstand geschehen • Die Pumpe darf nicht durch die Anlage bedingt unter Druck stehen WARNUNGDas Saugsieb im Fasernfänger muss von Zeit zu Zeit gereinigt werden. Bei verschmutztem oder vollem Sieb geht der Förderstrom der Pumpe zurück und es findet keine ausreichende Filtration statt.WARNUNG HINWEIS Die Wiederinbetriebnahme erfolgt analog siehe 6. In- und Außerbetriebnahme

EN28 WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!

UMWÄLZPUMPEN ART EVO+

WWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! 7.4 DEMONTAGE UND MONTAGEBei einer Demontage oder Montage wenden Sie sich bitte an den Hersteller und beachten Sie gegebenen-falls die in der Gesamtdokumentation aufgeführten Vorschriften und Betriebsanleitungen der einzelnen Komponenten.Die Wiederinbetriebnahme erfolgt analog, siehe 6. In- und AußerbetriebnahmeBei Pumpen ist darauf zu achten, dass gegebenenfalls Schmierfristen eingehalten werden.8. STÖRUNGEN9. Zugehörige Unterlagen9.1 Beiblatt zu Transport, Zwischenlagerung und Aufstellung/EinbauDie Gewichtsangabe des Produktes entnehmen Sie bitte dieser Anleitung.Störung Mögliche UrsacheMaßnahmeWasser-austritt PumpeDefekte Gleitring dichtungWechsel derGleitringdichtungFestsitzen der PumpeVerklebte Gleitring dichtungMotorwelle durchdrehen und Pumpe reinigenMotor-geräusche Defekte KugellagerKugellager durch Fachbetrieb wechseln lassenPumpe schaltet auto- matisch abÜberlastung und daher Abschaltung durch Schutzvor-richtungenMotor auf Leichtlauf prüfen. Bei Schwer-gängigkeit muss der Hersteller kontaktiert werden. Bei Leichtlauf Motor abkühlen lassen und wieder in Betrieb nehmen. Falls weiterhin Probleme, Hersteller kontaktieren. HINWEIS Montagearbeiten dürfen nur durch technisch qualifiziertes Personal durchgeführt werden. Für Arbeiten an dem Produkt können nur Gewährleistungen anerkannt werden, wenn diese durch den Kundendienst oder Bevoll-mächtigte des Herstellers durchgeführt wurden. siehe 6.5 Außerbetriebnahme HINWEIS Eventuell vorhandene Ringschrauben am Elektromotor dürfen nur zum Heben des Eigengewichts des Elektromotors benutzt werden. Hierfür diese vorher fest einschrauben.

Das Aggregat stromlos schalten!Gegen unbeabsichtigtes Wiedereinschalten sichern!WARNUNG

Der Transport sowie die Aufstellung und der Einbau müssen fachgerecht erfolgen.ACHTUNG HINWEIS Für diese Anwendung sind Chemiefaserbänder oder andere geeignete Hilfsmittel an geeigneten Stellen am Produkt zu benutzen. Das Anhängen des Produktes darf nur an stabilen Aufhängepunkten wie Gehäuse, Stutzen, Rahmen oder an speziell am Rahmen angeschweißten Hebe-Ösen erfolgen!

Keinesfalls dürfen die Ringschrauben des Elektromotors zum alleinigen Heben oder Einbau des gesamten Pumpenaggregats benutzt werden!WARNUNG

Es ist sicherzustellen, dass beim Transport das Produkt nicht aus der Transportaufhängung heraus-rutschen kann.LEBENSGEFAHR DURCH HER-ABFALLENDE TEILE! Produkt nur in horizontaler Position transportieren Freie Wellenenden nicht zum Transport/Heben verwenden Die örtlichen Unfallverhütungs- vorschriften sind zu beachten! Nur geeignete und zugelassene Hebezeuge verwenden Verlängerte Gabeln für Transport mit Stapler oder Hubwagen verwendenGEFAHR29
