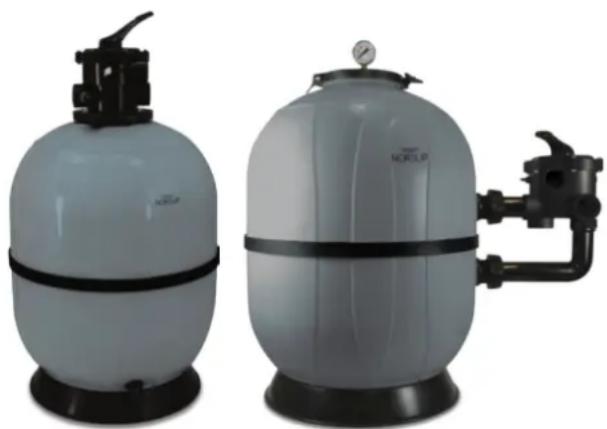

POOL FILTER SYSTEM - TYPE S, TYPE T SERIES

CONTENTS:

1 GENERAL PREFACTION 4

5 REINIGUNG (Rückspulung) DES FILTERS 11
6 WARTUNG UND INSTANDHALTUNG 12

7 TROUBLE SHOOTING 12

7.1 Kurzer Zyklus zwischen Rückspulungen 12
7.2 Niedrige Fluxrate 12
7.3 Schwimmbeckenwasser ist nicht klar 12

Alle Rechte und technische Änderungen vorbehalten. Inhalte dürfen ohne schriftliche

Zustimmung von NORSUP. Pumpen weder bearbeitet, verbreitet, vervielfältigt noch an Dritte weiter gegeben werden.

© NORSUP Pumpen

Ausgabe: 11.2020

NORSUP SAND FILTERS - TYPE S, TYPE T SERIES

1. ALLGEMEINE INFORMATIONEN

Uberprüfen Sie Den Karton Auf Anzeichen Von Schaden, Die Auf Eine Unsachgemasse Behandlung Wahrend Des Transports Zurück- Zufahren Sind. Benachrichtingen Sie Sofort Die Transportgesellschaft, Falls Der Karton Oder Pumpeteil Beschädigt Ist.

• These Anleitung enthalt außerst wichtige Sicherheitsinformationen für den Endbenutzer. Nichtlesen und Nichtbefolgen dieser Anweisungen kann ernsthafte Körperverletzungen und/oder erhebliche Sachschaufen zur Folge haben.
• Dieder Filter Funktioniert unter Druck und wenn er schlecht zusammengebaut oder benutzt wird, während sich Luft um Wasserumlaufsystem befindet, kann sich der obere Verschluss lösen, was einen Unfall mit Sachschäden oder ernsthafte Körperverletzungen zur Folge haben kann.
• Das Sicherheitssetikett mu in einem gutezustand erhalten werden und mu ersetzt werden, falls er verschwunden oder unlesbar geworden sind.
• Nichtbenutzung ihrer Filtersystems oder ungenügende Filtrierung kann zu Wasser schlechter Qualität führen, wodurch die Sichtbarkeit in ihrem Schwimmbad dermaßen eingeschränkt wird, dass man in oder auf schwer sightbare Gegenstände tauchen können, was ernsthafte Körperverletzungen oder)sagar Ertrinken zur Folge haben kann.
• Denken Sie daran, dass ein Filter organisches Material entfernt aber das Schwimmbad nicht reinigt. Das Wasser im Schwimmbad ist zu reinigen und in Gleichgewicht zu bringen, um sprudelndes, klares Wasser zu besteht.
  Die Filter dürfen niemals mit Luft oder Gas unter Druck geprüft oder diesen ausgesetzt werden. Alle Case sind kom pressibel und unter Druck bilden sie eine Gefahr.
• Es können ernsthafte Körperverletzungen oder Sachschäden entstehen, wenn der Filter Luft- oder Gasdruck ausgesetzt wird.
• Die Benutzung des Filters bei so hohen Vakuumniveauaus kann den Behälter reißen lessen und Sachschäden verursachen.
• Bevor Sie Änderungen an der Einstellung des Ventils vornehmen, (Rückspulen, Nachspullen o.ä.) mu die Pumpe stets ausgeschelt werden. Nichtbeachten kann zu Sachschäden an der Filteranlage führen. Der Garantieanspruch erlischt.
• Identification Herstellerangaben:

2 INSTALLATION

Stellen Sie den Filter an den für den Betrieb vorgehenen Platz auf einer ebenen Platte, vorzugsweise aus Betonguss oder einer aus Beton- oder Ziegelsteinen errichteten Plattform auf. Um eine Beschädigung der gesamten Einheit zu verhindern, empfieht es sich, den Raum zu belüften und trocken zu halten. Für den Anschlu der filteranlage, verwenden Sie vorzugsweise Leitungen aus Kunststoff. Die Ansaugleitung muss nicht geneigt sein, um die Entstehung von Luftblasen zu vermeiden. Montieren Sie den Ventilhebel, und platzierten Sie den Filter an der richtigen Stelle. Sorgen Sie davon, dass das Ventil auf dem Filter gut zugänglich ist. Montieren Sie dann erst die Leitungen.

3 OPERATION

Vor Dem Einschütten Der Filtermaterials In Den Filter-kessel Kontrollieren Sie Das Innere Und Überprüfen Den Niedrigliegenden Un-Terabzug Auf Mochlicherweise Durch Den Transport Verursache Gebrochene Oder Lose Filterdusen. Der Sand Wird Durch Die Obere Öffnung Des Filters Eingfuhrt.

Schwenken Sie Den Oberen Rohrleitungsaufbau So Weit Zu Der Seite, Die In Der Zeichnung Angegeben Ist. Kontrollieren Sie, Ob Sich Die Verteilerleitungen In Einem Guten Zustand Befinden Und Eingerastet Sind. Füllen Sie Den Tank 1/3 Mit Wasser. Befüllen Sie Den Filter Anschließend Erst Mit Der Angegebenen Menge Kies Und Dann Mit Sand. Gehen Sie Hierbei Mit Vorsicht Vor, Um Die Untersten Verteilerleitungen Nicht Zu Beschädigten. Platzieren Sie Den Oberen Rohrleitungsaufbau Wieder In Der Ursprünglichen Position, Bis Er Wieder Einrastet. Ziehen Sie Das Entlüftungsrohrchen Leicht Nach Oben, So Dass Sich Das Entlüftungssieb Im Deckel Nach Der Montage In这批m Deckel Befindet. Bringen Sie Den O-Ring Im Deckel An. Schiebern Sie Den Ventilhebel Auf "Nachspullen". Setzen Sie Die Pumpe In Betrieb, Und Offnen Sie Das Entlüftungsventil So Lange, Bis Wasser Aus Der Auslassöffnung Des Entlüftungsventil Austritt.

Niemals Die Position Des Ventilhebels Umstellen,
Wenn Die Pumpe Lauft!

WARNING

Niemals die Position des Ventilhebels umstellen, wenn die Pumpe lauft!.

4FILTERBETRIEB

Bei Der Erstinbetriebnahme, Filter Auf Die Stellung, Nachspullen' Stellen Bis Klares Wasser Im Schauglas Zu Sehen Ist. Anschlie End Punkt 1 Bis 5:

1. Ventil Auf Position 'Becken Filtern' Stellen.
2. Pumpe Anstellen.
3. Filter Entlüften.
4. Filter Ist In Betrieb.
5. Hier Den Druck Des Manometers Notieren: 1,5 bar (6-10-14-22 m³/h) 2,5 bar (35 m³/h)

5 REINIGUNG (RÜCKSPULUNG) DES FILTERS

Steigt Der Druck Ungebung Bis 0,5 Bar Über Den Notierten Druckwert An, Ist Es Zeit Zur Rückspulung. Gehen Sie Dabei Wie Folgt Vor:

1. Stellen Sie Die Pumpe Ab.
2. Schieben Sie Den Ventilhebel In Die Position "Rücksprünen"
3. Setzen Sie Die Pumpe In Betrieb. Die Anlage Solange Rückspulen, Bis Das Wasser Sauber Aussieht (Ca. 5-10 Min.).
4. Stellen Sie Die Pumpe Ab, Und SchlieBen Sie Die Wasserzufuhr Zur Pumpe.
5. Reinigen Sie Das Sieb (Vorfilter) Der Pumpe, Und Offnen Sie Die Wasserzufuhr Zur Pumpe Bei Geschlossenem Vorfilterdeckel.
6. Stellen Sie Den Ventilhebel In Die Position "Nachspulen".
7. Setzen Sie Die Pumpe In Betrieb, Und Lassen Sie Sie Ungefahr Eine Minute Laufen.
8. Stellen Sie Die Pumpe Ab.
   Stellen Sie Den Ventilhebel Wieder In Die Position "Becken Filtern", Und Setzen Sie Die Pumpe In Betrieb.

NORSUP SAND FILTERS - TYPE S, TYPE T SERIES

6 WARTUNG UND INSTANDHALTUNG

Außer Der Reinigung Des Außeren Des Filters Und Einer Regelmäßig Durchzuführenden, Manuellen Entlüftung Braucht Der Filter Nicht Gewartet Zu Werden. Reinigen Sie Eventuell Den Deckel Mit Seite (Keine Lösungsmittel Verwenden). Entfernen Sie Staub, Schmutz Usw. Vom Außeren Des Filters Mit Einem Milden Reiniger Und Wasser, Und Spritzen Sie Ihr Anschließlich Mit Einem Schlauch Ab.

Filtersand Ersetzen

Drehen Sie Den Ablaufkran Auf, Damit Das Wasser Aus Dem Filter Fliessen Kann. Entfernen Sie AnschlieBend Den Filtersand. Hierfür Kann Die Sandabzugvorrichtung "Sandvak" Verwendet Werden, Die Mittels Eines Gewohnlichen Gartenschlauchs An Eine Wasserleitung Angeschlüssen Werden Kann. Der Filter Kann Auch Leergeschopft Werden.

Kippen Sie Zuerst Den Oberen Rohrleitungsaufbau Zur Seite (Siehe "Inbetriebnahme").

WARNING

Achten Sie Darauf, dass Der Untere Rohrleitungsaufbau Nicht Beschädigt Wird. Der Sand Im FilterMuss Alle 5 Jahre Ausgetauscht Werden.

Winterfestmachen Des Filters

Der Filter, Die Pumpe Und Die Leitungen Müssen Entleert Werden, Um Sie Gegen Frost Zu Schützen. Ermoglichen Sie Das Vollständige Trocknen Von Filter, Pumpe Und Rohrleitung. Drehen Sie Hierzu Das Entleerungsventil Mit Schlauchauslass Um 180^ Nach Links (Nicht Lossschrauben), Und Offnen Sie Das Entluftungsventil. An Das Entleerungsventil Kann Eventuell Ein Kleiner, Flexibler Schlauch Angeschlossen Werden.

7 TROUBLESHOOTING

1. Kurzer Zyklus zwischen Rückspulungen

A. Flussrate Ist Zu Hoch Oder Filter Zu Klein. Fragen Sie ihren Handlcer Nach Empfehlungen Zur Anpassung Des Systems.
B. Chemisches Gleichgewicht Des Wassers Ist Unausgewogen. Konsultieren Sie ihren Schwimmbeckenfachmann.
C. Übermäßiger Schmutz/Staub Im Schwimmbecken. Schwimmbecken Direkt Absaugen Und Wasser Ablassen.
D. Sonnenmilch/Hautfette Sammeln Sich Im Filter An. Fragen Sie Ihr Händler Nach Chemischen Filterreinigern, Und Befolgen Sie Die Anweisungen Des Herstellers Der Reinigungsmittel.

HINWEIS:

Der Zeitraum Zwischen Den Rückspulungen Variiert Bei Jeder Installation Und Ist Von Region Zu Region Verschieden. Fragen Sie Den Installeur, Welches Intervall Für Rückspulungen In Ihrer Region Üblich Ist. Folgende Ursachen Und Lösungsmaßnahmen Gelten Für Intervalle, Die Unter Der NormFür ihre Region Liegen.

E. Rückspulung Des Filters Nicht Ausreichend. Siehe Anweisungen Im Abschnitt 5.
F. Algen Im Schwimmbecken. Fragen Sie Den Schwimmbeckenfachmann Zur Richtigen Chemischen Pflege.
G. Restchloranteil Zu Niedrig. Fragen Sie Den Schwimmbeckenfachmann Zur Richtigen Chemischen Pflege.
H. Überprüfen Sie Den Filtersand Auf Verfestigungen Durch Staub, Kalzium, Hautfette Oder Sonnenmilch.

2. Niedrige Fluxrate

A. Rohrleitung Hinter Dem Filter Ist Verstopft. Entfernen Sie Die Verstopfung.
B. Rohrleitungen Sind Zu Klein. Verwenden Sie Gröbere Rohre (Fragen Sie Den Handler Nach Der Richtigen Groß).
C. Verstopfte Pumpe, Verstopfter Haar- Und Flusentopf Oder Abschöpfkorb. Reinigen Sie Sie Grundlich.

3. Schwimmbeckenwasser ist nicht klar

A. Chemisches Gleichgewicht des Wassers ist unausgewogen. Konsultieren Sie ihren Schwimmbeckenfachmann.
B. Filter ist zu Klein. Fragen Sie ihren Handler nach der wichtigen Grübe.

Sand Im Schwimmbecken Bedeutet, Dass Das Ein Anschlussrück Kaputt Ist. Lassen Sie Sand Und Wasser Aus Dem Kessel Ab. Entfernen Sie Das Ventil Und Ersetzen Sie Defektes Fach. Bauen Sie Filter Wieder Zusammen.

NORSUP SAND FILTERS - TYPE S, TYPE T SERIES

Alle am Filter durchgeführten Vorgänge sollen im beigefugten Buch aufgefuhlrt werden.
