MW1000A - Caisson de basses Musway - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Musway
Modèle	MW1000A
Diamètre du haut-parleur	28 cm (11 pouces)
Puissance de sortie RMS	1 x 150 W
Puissance de sortie maximale	1 x 300 W
Gamme de fréquences	20 - 150 Hz
Filtre passe-bas réglable	50 - 150 Hz
Filtre subsonique	Fixe à 20 Hz
Déphasage	0° / 180°
Renforcement des basses (Bass Boost)	0 - 12 dB @ 45 Hz
Tension d'alimentation	12 V (9 - 15 V), masse négative
Fusible	25 A (remplaçable)
Dimensions (diamètre x hauteur)	Ø 360 x 120 mm
Circuit de protection	LED verte (marche), LED rouge (surchauffe/court-circuit)
Sensibilité d'entrée réglable	Oui, via potentiomètre INPUT LEVEL
Interconnexion	Entrées RCA et entrées haut niveau
Allumage	Signal REM ou détection automatique (haut niveau)
Montage recommandé	Protégé des secousses, poussière et saletés ; intervention d'un spécialiste conseillée
Entretien	Nettoyer avec un chiffon sec ; éviter les liquides

FOIRE AUX QUESTIONS - MW1000A Musway

Comment brancher correctement l'alimentation du caisson de basses ?

Débranchez d'abord la borne négative de la batterie. Raccordez la borne GND à la masse, puis le câble +12V avec un fusible de 25 A placé à moins de 30 cm de la batterie. Enfin, connectez le fil REM ou utilisez l'allumage automatique.

Quel type de fusible utiliser et où le placer ?

Utilisez un fusible de 25 A (type standard). Placez-le sur le câble d'alimentation positive, à moins de 30 cm de la borne positive de la batterie pour des raisons de sécurité.

Comment régler le filtre passe-bas ?

Tournez le potentiomètre LOW PASS pour ajuster la fréquence de coupure entre 50 et 150 Hz. Choisissez une valeur adaptée à votre haut-parleur de graves pour éviter les médiums.

À quoi sert l'interrupteur de phase (0°/180°) ?

Il permet d'inverser la phase du signal pour synchroniser le caisson avec les autres enceintes. Essayez les deux positions et choisissez celle qui donne le meilleur rendu sonore dans votre véhicule.

Que faire si la LED rouge s'allume ?

La LED rouge indique une surchauffe ou un court-circuit. Réduisez le volume, vérifiez l'impédance des haut-parleurs et assurez une ventilation suffisante. Le circuit de protection coupe l'ampli jusqu'à résolution du problème.

Comment connecter le signal d'allumage (REM) ?

Reliez la borne REM de l'ampli à la sortie de commande à distance (antenne ou autoradio). Sinon, utilisez les entrées haut niveau qui activent l'allumage automatique.

Puis-je utiliser les entrées haut niveau si mon autoradio n'a pas de sortie RCA ?

Oui, le caisson accepte les entrées haut niveau (directement depuis les sorties enceintes). Utilisez le câble fourni et l'allumage automatique se fera via le signal audio.

Comment régler le Bass Boost ?

Tournez le potentiomètre BASS BOOST pour ajouter jusqu'à 12 dB de gain à 45 Hz. Attention à ne pas exagérer pour éviter la distorsion.

Quelles sont les dimensions exactes du caisson ?

Le diamètre est de 360 mm et la hauteur de 120 mm (forme cylindrique). Prévoyez un espace suffisant dans le véhicule.

Où installer le caisson dans la voiture pour un meilleur rendu ?

Placez-le dans le coffre ou sous un siège, en veillant à ce qu'il soit solidement fixé et protégé des vibrations. Orientez l'enceinte vers l'habitacle pour un son optimal.

MODE D'EMPLOI MW1000A Musway

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CHARACTERISTIQUES	MW1000A
Subwoofer	28 cm (11")
Puisance de sortie RMS	1 x 150 W
Puisance de sortie Max.	1 x 300 W
Gamme de fréquences	20 - 150 Hz
Filtre passer-bas	50 - 150 Hz
Filtre Subsonic	Fixé à 20 Hz
Phase Shift	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Alimentation	+12 V (9 - 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P)	Ø 360 x 120 mm

Sous toutes réserves de modifications techniques

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépendent de la qualité de l'installation. Il est préférible de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les cables, ordinateur de bord, ceinture de sécurité, réservoir d'essence etc.

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port.

Raccordez d'abord la borne GND de l'amplificateur avec le pole négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12V doit maintenir être raccordé avec un câble électrique avec un fusible intégré au pole positif. Le fusible doit être positionné près de la batterie, la longueur de câble allant du pole positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

INTERCONNEXION PAR ENTRÉES RCA AVEC SIGNAL DE ALLUMAGE (REM):

INTERCONNEXION PAR ENTREES DE HAUT NIVEAU AVEC ALLUMAGE AUTOMATIQUE:

Réglage de la sensibilité d'entrée

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur INPUT LEVEL de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal/bruit optimal.

BASS BOOST réglable

Avec le régulateur BASS BOOST, vous pouvez ajuster le niveau de basses de 0 - 12dB.

ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

Interrupteur de PHASE

L'interrupteur PHASE permet d'ajuster la phase entre ou pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

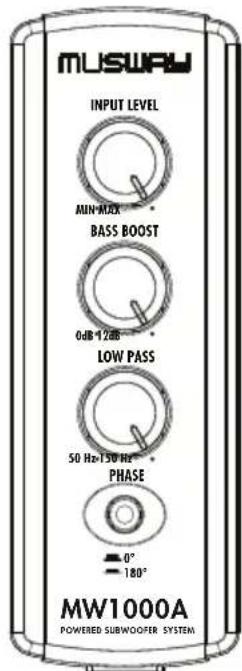

Filtre passe-bas réglable

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS. De cette manière, le filtrage est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtrage permet une diminution précise des zones de fréquences mediums et aigus.

Circuit de protection

La PWR LED s'éclaire en vert, si l'amplificateur est en marche.

La PRO LED s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop BASSE dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s).

Dépannage

Vérifiez toutes les connexions pour les défauts ou les courts-circuits et corrigez-les.

Fournir un refroidissement suffisant en cas de surchauffe et réduire le volume.
