TECHNISCHE DATEN MW1000A

Subwoofer Ausgangsleistung RMS Ausgangsleistung Max. Frequenzgang Tiefpasslter Subsoniclter Phasen-Schalter Bass Boost Betriebsspannung Sicherung Abmessungen (B x H x L) 28 cm (11“) 1 x 150 W 1 x 300 W 20 – 150 Hz 50 – 150 Hz Fixiert bei 20 Hz 0° / 180° 0 – 12 dB @ 45 Hz +12 V (9 – 15 V), Minus an Masse 25 A Ø 360 x 120 mm

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.

• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln ent- fernt sind, da es sonst zu Störeinstrahlungen kommen kann.

• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zu- gänglich sind.

• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

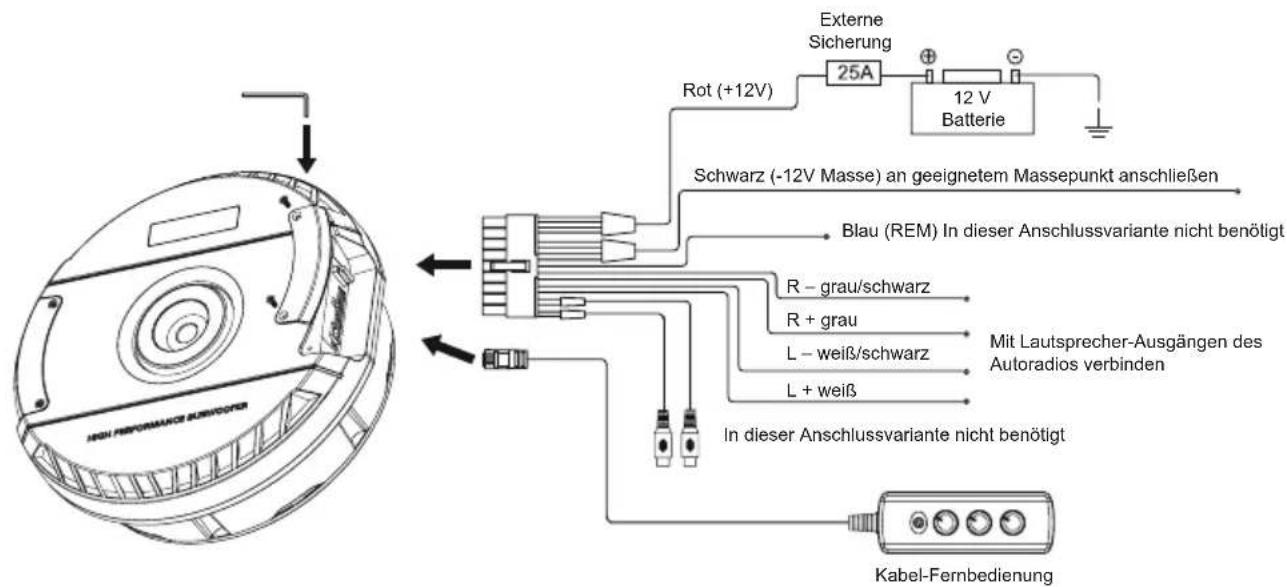

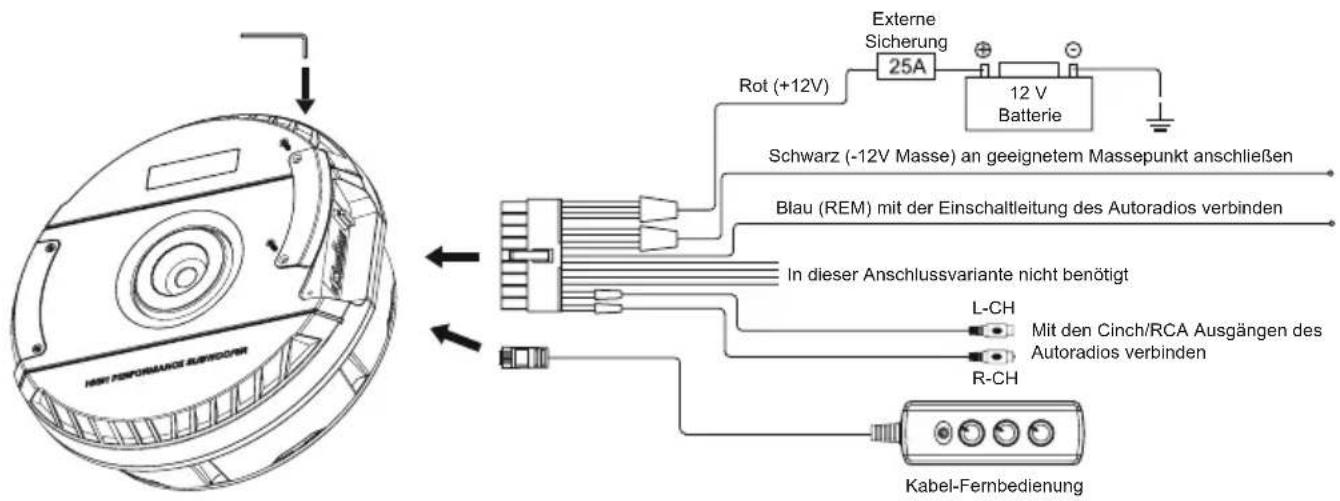

• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.4 ANSCHLUSS ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr- zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker. Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne- ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integ- rierter Sicherung mit dem Pluspol der Batterie verbunden werden. Diese Sicherung sollte sich in Nähe der Batterie benden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein. ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. ANSCHLUSS PER CINCH-EINGÄNGE MIT EINSCHALTLEITUNG (REM): ANSCHLUSS PER HOCHPEGELEINGÄNGE MIT AUTOMATISCHER EINSCHALTFUNKTION: Rot (+12V) Rot (+12V) Schwarz (-12V Masse) an geeignetem Massepunkt anschließen Schwarz (-12V Masse) an geeignetem Massepunkt anschließen Blau (REM) mit der Einschaltleitung des Autoradios verbinden In dieser Anschlussvariante nicht benötigt Blau (REM) In dieser Anschlussvariante nicht benötigt In dieser Anschlussvariante nicht benötigt R – grau/schwarz L – weiß/schwarz R + grau L + weiß Mit den Cinch/RCA Ausgängen des Autoradios verbinden Mit Lautsprecher-Ausgängen des Autoradios verbinden Kabel-Fernbedienung Kabel-Fernbedienung Externe Sicherung Externe Sicherung 12 V Batterie 12 V Batterie L-CH R-CH5 INPUT LEVEL

MW1000A BASS BOOST LOW PASS PHASE EINGANGSEMPFINDLICHKEIT Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

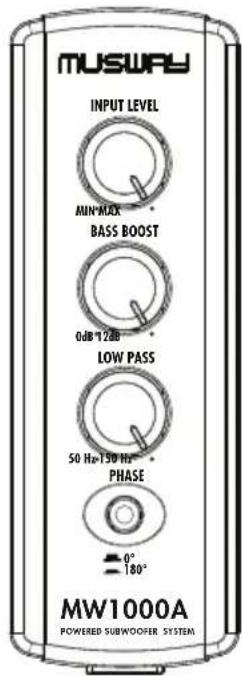

Mit dem Regler BASS BOOST können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht! REGELBARER TIEFPASSFILTER Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leis- tungsfähiger. SCHALTBARE PHASENLAGE Mit dem Tastschalter PHASE kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssig- nal an die Fahrzeugakustik anzupassen. SCHUTZSCHALTUNG Die PWR LED leuchtet grün auf, wenn das Gerät betriebsbereit ist. Die PRO LED leuchtet rot auf, wenn das Gerät überhitzt ist oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren. Fehlerbehebung

• Überprüfen Sie alle Anschlüsse auf Defekte oder Kurzschlüsse und beheben diese.

• Sorgen Sie bei Überhitzung für ausreichend Kühlung und reduzieren Sie die Lautstärke.6 Please read the user‘s manual carefully before the installation and the rst operation of the amplier. All Specications are subject to change
