MW1000A - Subwoofer Musway - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MW1000A Musway in formato PDF.
| Tipo di prodotto | Subwoofer attivo |
| Marca | Musway |
| Modello | MW1000A |
| Diametro dell'altoparlante | 28 cm (11 pollici) |
| Potenza di uscita RMS | 1 x 150 W |
| Potenza di uscita massima | 1 x 300 W |
| Gamma di frequenze | 20 - 150 Hz |
| Filtro passa-basso regolabile | 50 - 150 Hz |
| Filtro subsonico | Fisso a 20 Hz |
| Sfasamento | 0° / 180° |
| Potenziamento dei Bassi (Bass Boost) | 0 - 12 dB @ 45 Hz |
| Tensione di alimentazione | 12 V (9 - 15 V), massa negativa |
| Fusibile | 25 A (sostituibile) |
| Dimensioni (diametro x altezza) | Ø 360 x 120 mm |
| Circuito di protezione | LED verde (accensione), LED rossa (surriscaldamento/cortocircuito) |
| Sensibilità d'ingresso regolabile | Sì, tramite potenziometro INPUT LEVEL |
| Interconnessione | Ingressi RCA e ingressi alto livello |
| Accensione | Segnale REM o rilevamento automatico (alto livello) |
| Montaggio raccomandato | Protetto da urti, polvere e sporco; si consiglia l'intervento di uno specialista |
| Manutenzione | Pulire con un panno asciutto; evitare liquidi |
Domande frequenti - MW1000A Musway
Domande degli utenti su MW1000A Musway
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Subwoofer in formato PDF gratuitamente! Trova il tuo manuale MW1000A - Musway e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MW1000A del marchio Musway.
MANUALE UTENTE MW1000A Musway
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.
DATI TECHNICI MW1000A
| Subwoofer | 28 cm (11") |
| Potenza di uscita RMS | 1 x 150 W |
| Potenza di uscita Max. | 1 x 300 W |
| Gamma di frequenza | 20 – 150 Hz |
| Filtro passa basso | 50 – 150 Hz |
| Filtro Subsonic | Risolto a 20 Hz |
| Phase Shift | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Alimentazione | +12 V (9 – 15 V), negativo a massa |
| Fusibile | 25 A |
| Dimensioni (L x A x P) | Ø 360 x 120 mm |
Con riserva di apportare modifiche tecniche
INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO
- Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
- Montare l'amplificatore in modo tale che sua complemente protetto da urti, polvere e sporcizia.
- Fare attenuation al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradianazioni di disturbo.
- Fare attenuation al fatto che i controli e gli elementi di lavoro siano accessibili dopo il montaggio.
- Le prestazioni e l'affidabilità dell'impiano dipendono alla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una INSTALLazione con diversi altoparlanti o di unsystema complesso multiplo.
- Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
- Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.
ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE
ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.
Innanzitutto create un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria.
E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può come consequences un malfunzionamento o disturbi e distorsioni.
L'attacco dell'amplificatore +12V viene collegatoattraverso un cavo elettrico con un fusabile separato integrato, alpolo positivo della batteria. Il fusabile si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusabile devesse inferiore a 30~cm .Inserire il dispositivo di protezione dello aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

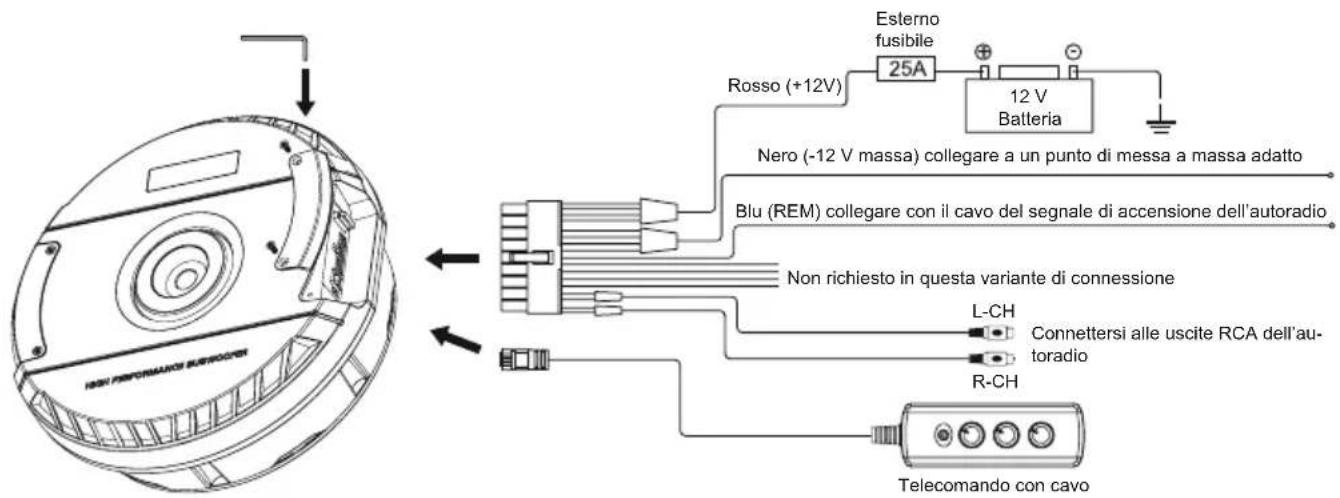

INTERCONNECTION DA INGRESSI RCA CON SEGNALE DI ACCENSIONE (REM):

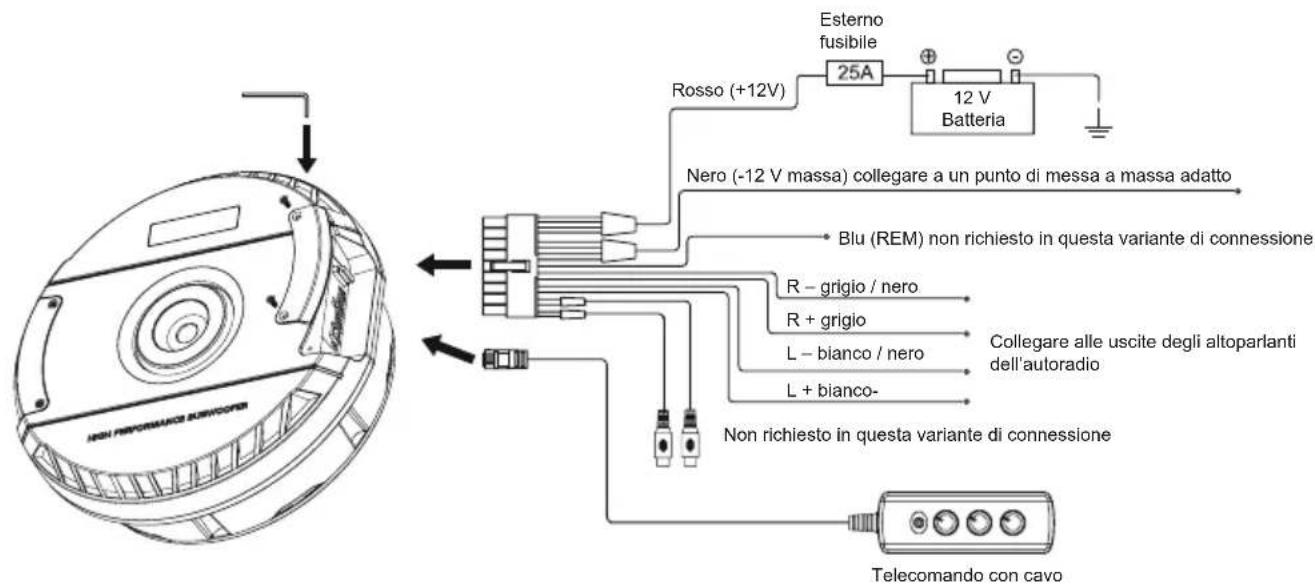

INTERCONNECTION DI INGRESSI AD ALTO LIVELLO CON ACCENSIONE AUTOMATICA:

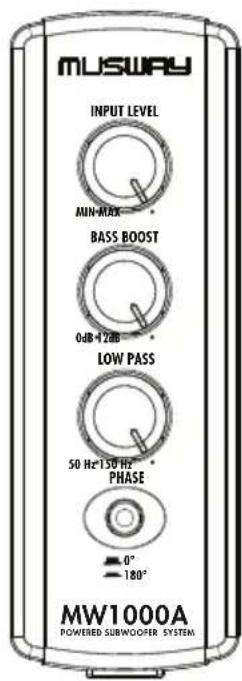

SENSIBILITA D'INGRESSO
La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso INPUT LEVEL in modo tale da ottenere un volume audio medio. Con但这a regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.
BASS BOOST REGOLABILE
Mediante il controlo BASS BOOST avete la possibilità di regolare il livello dei bassi da 0 a 12dB.
INTERRUPTORE DI FASE
L'interrottre PHASE permette di impostare la fase tra 0^ e 180^ in base al tempo di funzionamento del segnale.
FILTRO PASSA BASSO REGOLABILE
Impostare le frequenze di crossover desiderata dal filtrlo passa basso (LOW PASS) utilizzando il regolatore. In quello modo solo le frequenze al di sotto della frequenza di crossover sercta verranno amplificate ed il Subwoofer suonerà in modo più preciso ed efficente.

CIRCUITIDI PROTEZIONE
II PWR LED si accende in verde quando I' amplificatore funziona.
Il PRO LED si accende in rosso quando I' amplificatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo Bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne I' amplificatore automaticamente. L' amplificatore tornerà a funzionare normalmente dopo che il problema sarebbe stato risolto.
Risoluzione dei problemi
-
Controllare tutti i collegamenti per difetti o cortocircuiti e correggerli.
-
Fornire un raffreddamento sufficiente in caso di surriscaldamento e ridurre il volume.
