SUB1 - Subwoofer Musway - Manuale utente e istruzioni gratuiti

Marca	Musway
Modello	SUB1
Tipo di prodotto	Subwoofer amplificato
Dimensioni (L x H x P)	210 x 73 x 290 mm
Peso	4 kg (stima)
Alimentazione	+12 V (9-15 V), massa negativa
Fusibile principale	15 A (vicino alla batteria)
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Gamma di frequenze	20 - 150 Hz
Filtro passa-basso	50 - 150 Hz regolabile
Filtro subsonico	Fissato a 20 Hz
Fase	0° / 180° (commutabile)
Bass Boost	0 - 12 dB @ 45 Hz regolabile
Sensibilità d'ingresso	Regolabile (INPUT GAIN)
Ingressi audio	RCA (line) e alto livello (HI LEVEL IN)
Funzione Auto On	Rilevamento segnale su ingresso alto livello
Comando a distanza	Controllo del livello dei bassi (cavo incluso)
Protezione	LED rosso in caso di surriscaldamento o cortocircuito
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare umidità e prodotti chimici.
Sicurezza	Si consiglia l'installazione da parte di un professionista. Scollegare la batteria prima del montaggio. Fusibile entro 30 cm dalla batteria.
Ricambi e riparabilità	Fusibile 15 A, cavi di alimentazione e audio, telecomando. Riparazione da parte di un professionista.
Informazioni generali	Progettato per sistema 12 V a massa negativa. Si consiglia l'installazione nel bagagliaio per una ventilazione adeguata.

Domande frequenti - SUB1 Musway

Quali sono le dimensioni del Musway SUB1?

Il subwoofer misura 210 x 73 x 290 mm (L x H x P).

Qual è la potenza di uscita del SUB1?

La potenza RMS è di 1 x 100 W mentre la potenza massima è di 1 x 200 W.

Che tipo di alimentazione richiede il Musway SUB1?

Richiede un'alimentazione 12 V (9-15 V) con massa negativa. È necessario installare un fusibile da 15 A vicino alla batteria.

Come collegare il subwoofer se la mia autoradio non ha uscite RCA?

Utilizzare l'ingresso alto livello (HI LEVEL IN) con un cavo adatto. La funzione Auto On può quindi accendere l'amplificatore automaticamente.

Come regolare il filtro passa-basso?

Ruotare il regolatore LOW PASS per scegliere una frequenza tra 50 e 150 Hz in base al proprio altoparlante.

Cosa fare se il LED PROTECT si accende in rosso?

Indica un surriscaldamento o un cortocircuito. Spegnere il sistema, lasciare raffreddare e verificare le connessioni degli altoparlanti.

Posso usare l'ingresso RCA e l'ingresso ad alto livello contemporaneamente?

No, non utilizzare mai entrambi contemporaneamente, poiché si rischia di danneggiare seriamente l'apparecchio.

Come installare il subwoofer nella mia auto?

Fissare l'amplificatore in un luogo areato (bagagliaio consigliato), tenere i cavi audio lontani dai cavi di alimentazione e rispettare le istruzioni di sicurezza (fusibile vicino alla batteria, massa di qualità).

Cosa fare in caso di rumore del motore nei bassi?

Verificare il percorso dei cavi: allontanare i segnali dai cavi di alimentazione. Migliorare i collegamenti di massa e provare collegando direttamente la sorgente all'amplificatore.

Come pulire il Musway SUB1?

Utilizzare un panno asciutto e morbido per spolverare. Evitare umidità e prodotti chimici che potrebbero danneggiare l'elettronica.

MANUALE UTENTE SUB1 Musway

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECHNICI SUB1

Subwoofer	15 x 20 cm (6 x 8")
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Gamma di frequenza	20 - 150 Hz
Filtro passa basso	50 - 150 Hz
Filtro Subsonic	Risolto a 20 Hz
PHASE	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Alimentazione	+12 V (9 - 15 V), negativo a massa
Fusibile	15 A
Dimensioni (L x A x P)	210 x 73 x 290 mm
Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo appearecchio e adatto unicamente ad essere collegato con unsystema elettrico a 12 Volt con massa negativa.
• Il calore irradiato durante l'erogazione di potenza richiede un posizionamento con una sufficiente circolazione d'aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati. E consigliabile una sistematiche nel bagagliaio.
• Montare l'amplificatore in modo tale che sua complemente protetto da urti, polvere e sporcizia.
• Fare attenuation al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradianazioni di disturbo.
• Fare attenuation al fatto che i controli e gli elementi di lavoro siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impiano dipendono alla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una INSTALLazione con diversi altoparlanti o di unsystema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o similii.

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attentione al fatto che i conduttori elettrici del GND e del morsetto +12V siano sufficientemente dimensionati.

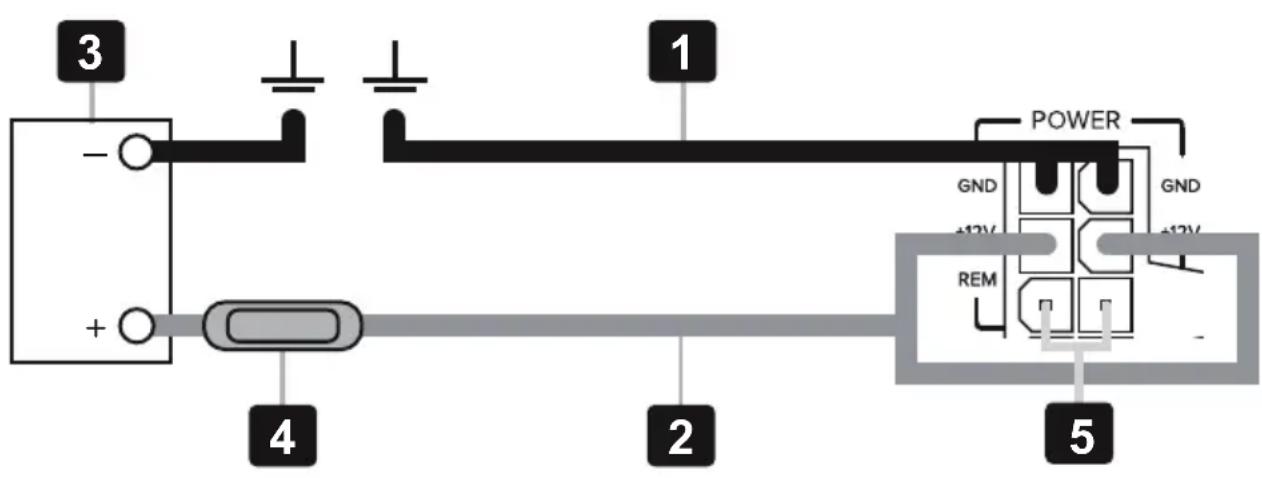

Innanzitutto create un collegamento tra il morsetto GND [1] dell'amplificatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuramente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può come consequences un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12V [2]iene collegatoattraverso un cavo elettrico con un fusibile separato integrato, al polo positivo della batteria. Il fusibile [4] si dovrebbe trovare nelle vicinanze della batteria [3], per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusibile devesse inferiore a 30~cm . Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del segnale di accensione [5] del autoradio alla presa REM dell'amplificatore. Per l'al-laccamento e sufficiente un cavo del diametro di 0,5mm^2

AUDIO SIGNAL CABLES

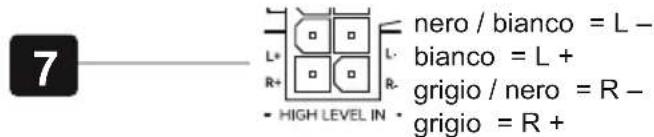

L'ingresso alto livello HI LEVEL IN [7] per connettere I' ingresso dell'apparecchio con I cavi degli altoparlanti nel caso la vostra sorgente non sua equipaggiata di uscite RCA.

Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente sono a dove volete posizionare il vostro appearecchio.

NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'apparecchio. Utilizzare la spina del cavo in dotazione per collegare ciascun terminale.

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l'interrottre AUTO ON [8] in posizione ON. Non appena si accende la sorgente, l'amplificatore rileva un aumento di tensione (6 Volt), un cosiddetto "DC offset", sull'ingresso ad alto livello [7] e quando si accende. Non appena si spegne la sorgente,anche l'amplificatore si spegne automaticamente [5].

NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

SENSIBILITA D'INGRESSO

La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli sorgente. Ruotare il regolatore [9] di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso INPUT GAIN [9] in modo tale da ottenere un volume audio medio. Con但这a regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

BASS BOOST REGOLABILE

Mediante il controlo BASS BOOST [ 10 ] avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

INTERRUPTORE DIFASE

L'interrottore di fase [11] permette di impostare la fase tra 0^ e 180^ in base al tempo di funzionamento del segnale.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal filtrlo passa basso utilizzato il regolatore [12]. In quello modo solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificate ed il Subwoofer suonerà in modo più preciso ed efficente.

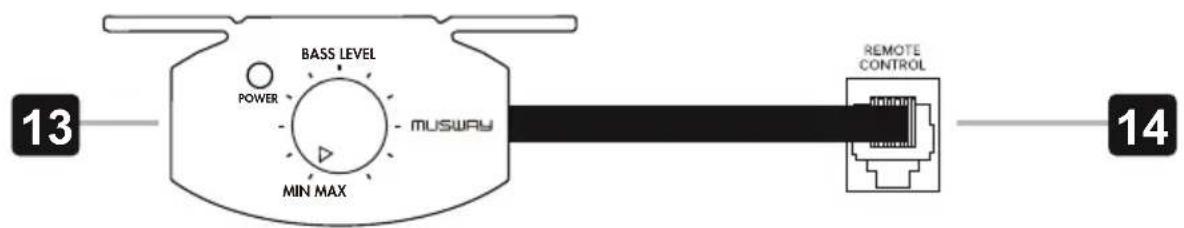

Con l'incluso controlo remoto [13] via cavo dei bassi puoi regolare il livello dei bassi anche alla posizione di ascolto. Collegare il controlo remoto e il connettore REMOTE CONTROL [14] con il cavo in dotazione.

CIRCUITI DI PROTEZIONE

Il PROTECT LED [15] si accende in rosso quando l'amplificatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo Bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l'amplificatore automaticamente. L'amplificatore tornerà a funzionare normalmente dopo che il problema sera stato stati risolto.

II POWER LED [16] si accende in verde quando l'amplificatore funziona.

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi后再o l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura 1:

Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la POWER LED sua accasa in verde. Se quello è il caso, passare al numero 3, altrimenti continuare.

1. Controllare il fusabile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la massa sa collagata al metallo non verniciato del telaio del veicolo. Se necessario effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote. Controllate che ci siano collegamenti di qualità per tutte le connessioni dell'amplificatore, l'impianto stereofonico e la batteria/porta fusibili. Se necessario, effettuare riparazioni o sostituzioni.
5. Controllare che l'interrotture AUTO ON sa in posizione ON e HI LEVEL IN sua collegato correttamente, se non si utilizzato gli ingressi RCA LINE INPUT.

Procedura 2:

Gli indicatori luminosi per la PROTECT LED sono accesi in rosso.

1. Se il LED di Protezione è accesso significica che il dispositivo è stato utilizzato a livello di potenza troppo elevatorawn adeguato raffreddamento. Spagnere il systeme e lasciare che il dispositivo si raffreddi. Verificare che il systema di carica del veicolo mantenga la tensione adeguata. In caso persista il problema, potrebbe esseri un difetto nel dispositivo.

Procedura 3:

Verifica che ci sia audio in uscita dall'amplificatore.

1. Controllare che la linea ci cavi RCA si collegata opportunamente sua alla sorgente che all'amplificatore. Controllare che lungo l'intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificare che alle entrate RCA si abbia AC con la sorgente accesa. Se necessaria, effettuare riparazioni o sostituzioni.

Procedura 4:

Rumori di accensione.

1. Scollegate il segnale d'entrata dell'amplificatore;spegnete eriaccendete l'amplificatore.
2. Se il rumore scomparisse, collegate il remote dell'amplificatore ad una sorgente con una uscita remote ritardata.

Procedura 5:

Verifica dell'amplificatore in caso si possa udire rumore di motore.

1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa.

OPPURE

1. Escludere tutte i componenti elettrici tra la sorgente e l'amplificatore (i). Collegate la sorgente direttamente all'ingresso dell'amplificatore. Se il rumore sparisse significa che i componenti saltati sono la causa del rumore.

OPPURE

1. Eliminate e rifate tutte le masse portandole ad un punto diverso dell'auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, alla vernice, ruggine, ecc.

OPPURE

1. Aggiungete un cavo ulteriori per la massa dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sua l'alternatore che tutto il circuito di ricarica del veicolo da un professionista. Controllate che il systema elettrico del veicolo sua funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.
