| Marca | Musway |
| Modelo | SUB1 |
| Tipo de producto | Subwoofer amplificado |
| Dimensiones (An x Al x Pr) | 210 x 73 x 290 mm |
| Peso | 4 kg (estimado) |
| Alimentación | +12 V (9-15 V), masa negativa |
| Fusible principal | 15 A (cerca de la batería) |
| Potencia de salida RMS | 1 x 100 W |
| Potencia de salida Máx. | 1 x 200 W |
| Rango de frecuencias | 20 - 150 Hz |
| Filtro pasa-bajos | 50 - 150 Hz ajustable |
| Filtro subsónico | Fijado a 20 Hz |
| Fase | 0° / 180° (conmutable) |
| Refuerzo de graves | 0 - 12 dB @ 45 Hz ajustable |
| Sensibilidad de entrada | Ajustable (INPUT GAIN) |
| Entradas de audio | RCA (línea) y alto nivel (HI LEVEL IN) |
| Función Auto On | Detección de señal en entrada de alto nivel |
| Control remoto | Control del nivel de graves (cable incluido) |
| Protección | LED roja en caso de sobrecalentamiento o cortocircuito |
| Mantenimiento y limpieza | Limpiar con un paño seco y suave. Evitar la humedad y productos químicos. |
| Seguridad | Se recomienda instalación por un especialista. Desconectar la batería antes del montaje. Fusible a menos de 30 cm de la batería. |
| Piezas de repuesto y reparabilidad | Fusible 15 A, cables de alimentación y audio, control remoto. Reparación por un profesional. |
| Información general | Diseñado para sistema 12 V con masa negativa. Se recomienda instalación en el maletero para una ventilación adecuada. |
Preguntas frecuentes - SUB1 Musway
Preguntas de los usuarios sobre SUB1 Musway
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones SUB1 - Musway y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SUB1 de la marca Musway.
MANUAL DE USUARIO SUB1 Musway
Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.
DATOS TÉCNICOS SUB1
| Subwoofer | 15 x 20 cm (6 x 8") |
| Potencia de salute RMS | 1 x 100 W |
| Potencia de salute Max. | 1 x 200 W |
| Rango de Frequencia | 20 – 150 Hz |
| Filtro de passage bajo | 50 – 150 Hz |
| Filtro Subsonic | Fijo a 20 Hz |
| PHASE | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Suministro electrico | +12 V (9 – 15 V), n |
| Fusible | 15 A |
| Dimensiones (A x A x P) | 210 x 73 x 290 mm |
Reservados los derechos de realizar Cambios技术和
INDICACIONES IMPORTANTES PREVIAS AL MONTAJE
- Este equipo es adequado solo para la conexión a un sistema de 12 voltios con tierra negativa.
- El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion noesten situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion.
Recomendamos que lo instale en el maletero.
- Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la susidad.
- Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
- El fusible y los elementos de mandodeferan ser accesiblestrashaberrealizadoel montaje.
- La efectividad y fiabilidad del aparato dependeran de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto.
- Evite Causear daños o alterar accidentalmente elementos originales del vehúculo como cables,ordenador de a bordo, cinturones de seguidad etc. Tenga en cuenta la ubicación del deposito de combustible antes de realizarequalquier perforación.

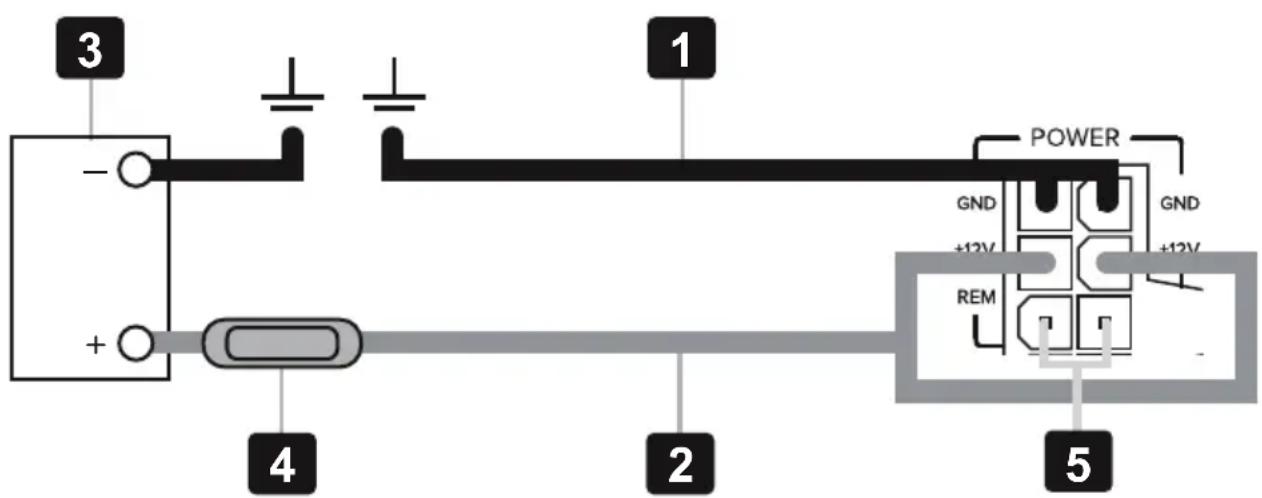

CONEXIONES DE ALIMENTACION Y ENCENDIDO
ATENCL: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacar cortocircuitos. Use el enchufe del cable adjunto para conectar cada terminal.
El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegúrese de que los cables electricos que van al GND y al borne de +12V sean de la dimensa suficiente.
En primer lugar, conecte el terminal GND [1] del amplificador y el polo negativo de la bateria. Es muy importante establecer una buena connexion, por lo que deben retirar los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelto pueda provocar una disfuncion, o ruidos y distorsiones.
Una vez realizado este, la connexion del amplificador de +12V [2] se unirá mediante un cable electrico con fusible integrado al polo positivo de la bateria. El fusible [4] deben estar situado cerca de la bateria [3], y la longitud del cable del polo positivo que va desde la bateria al fusible deben ser inferior a 30~cm por motivos de seguridad. Inserte el fusible una vez que haya finalizzato con la totalidad de los trabajo de instalacion incluyendo la connexion de los altavoces.
Luego conecte el cable de encendido remoto [5] desde la unidad principal con el terminal REM del amplificador. Un cable con una section transversal de 0.5mm2 es adequado.
CABLE AUDIO
Conecte los cables de audio entre lassonianas RCA de la unidad principal y las entradas RCA del amplificador [6]. En la instalacion del audio cable entre la calidad RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atencion a que el audio cable y el cable de alimentacion electrica no sean tendidos en el mismo lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del audio cable en el conductor derecho o bien vice versa. Illo reduce la diafonia de interferencias frete a la audio-renal.

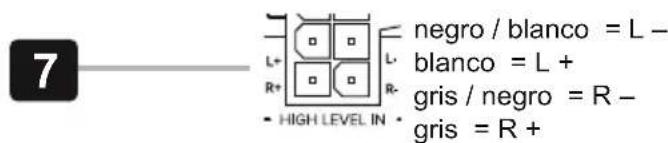

ENTRADAS DE ALTO NIVEL
La entrada de alto nivea HI LEVEL IN [7] esADECuada para conectar la entrada de dispositivo con cable de altevoz si su unidad radio-CD no esta dotada de calidas de previo. Amplie los cables de salida de la unidad radio-CD hasta la ubicacion del dispositivo con cable de altavoz adecuado quegue proporcionarle su instalador autorizzato.
ATENCLON: Jamas utilize la entrada de alta y RCA al mesmo tiempo. Este pueda occasionar graves daños al dispositivo. Tenga mucho cuidado en que los cables de alta jamásthern encontacto con mesa. Use el enchufe del cable adjunto para connectar cada terminal.
AUTOENCENDIDO
Pulse el interruptor AUTO ON [8] en la posicion ON. Cuando la unidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamao "DC Offset" a工程技术 de la seals de entrada conectada en la entrada de alta [7]. Entones, el amplificador también se enciende. Tan antes la unidad de sonido se apague, el amplificador se apagará automatistically. En este caso la connexion REM de encendido [5] no es necesaria.
NOTA: esteistema suele的功能ar con el 90% de las unidades de audio ya que normalmente está dotadas de salute de Alta. Solamente en algunos unidades antiguas que se pueda encontrar en el mercado, el sistemas de Auto Encendido no funciona.
SENSIBILIDAD DE ENTRADA
El nivel de entradauede adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada LEVEL [9] de forma que se escuche un volumen medio.En esta posicion, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofometrico optima.
BASS BOOST REGULABLE
Con el regulador BASS BOOST [10] se pueda ajustar el nivel de 0 - 12dB.
INTERRUPTOR DE FASE
El interruptor de fase [11] permite modifier la fase de 0^ a 180^ para ajustarla a la acustica del vehiculo.
FILTRO DE PASO BAJO REGULABLE
Selección el corte de Frequencia deseado en el regulator LOW PASS [12]. De esta forma, solo las frequencias por debajo del corte serán amplificadas y el subwoofer funciona más preciso y eficientemente.

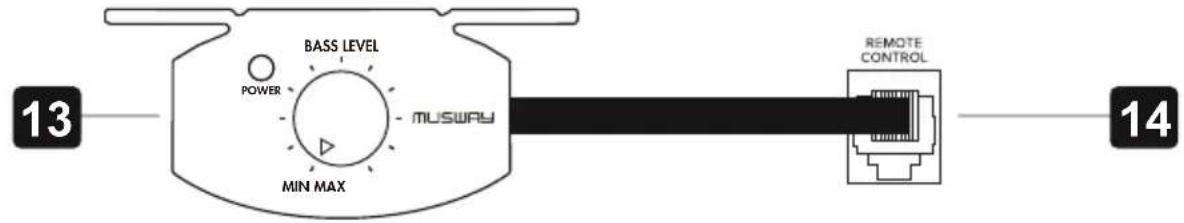

CONTROL REMOTO DE GRAVES
Con el control remoto de graves [13] suministrado, pueda ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudará促成 el efecto deseado fácilmente. Conecte el control remot y el conector REMOTE CONTROL [14] con el cable incluido.
CIRCUITO DE PROTECCION
El POWER LED [15] encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occurre el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador vuela a functionar por si solo una vez solventado el problema.
EI PROTECT LED [16] encendido en verde significa que el Amplificador funciona normalmente.
SOLUTION DE PROBLEMAS
Si Tiene problemas afterwards de la instalacion, siga los procedimientos de solucion de problemas descritos a continuacion.
Procedimiento 1:
Verifique que el amplificador está bien conectado.
Compruebe que este encendla luz de POWER LED en verde. Si este es el caso, al paso 3, de otra manera, continu.
- Compruebe el fusible en linea en el cable positivo de la bateria. Cambie si es necessario.
- Compruebe los fusibles en el amplificador. Cambie si es requisite.
- Compruebe que la connexion a tierra esté connectada a metal limpio en el chasis del vehiculo. Repare o cambie si es requisiteo.
- Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.
Compruebe la calidad de las conexiones de ambos cables en el amplificador, estereo y bateria / porta-fusibles.
Repare o cambie si es besoinio.
- Verifique que el interruptor AUTO ON este en la posicjON y HI LEVEL IN este conectado correctamente, si no uses las entradas RCA LINE INPUT.
Procedimiento 2:
La luz de PROTECT LED está encendida en rojo.
- Si el LED de proteccion es ta encendido, es un signo de que el systema esta functionando a elevado rendimiento sin la ventilacion adecauda. Asegurese de que existe suficientie circulacion de aire alrededor del aparato. Apague el systema y permita que el aparato se enfré. Compruebe que el alternador del vehiculo esta funcionan do y aportando la carga necessaria al systema eletrico del vehiculo. Si el voltaje es adecaudo y estas medidas no solucionan el problema, el fallo(puedevenir deldispositivo.
Procedimiento 3:
Compruebe la salute de sonido del amplificador.
-
Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo longo del cable para ver si está retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA tenerdo el estereo encendido. Repare o cambie si es necessario.
-
Desconnecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estereo de prueba directamente a la entrada del amplificador.
Procedimiento 4:
Verifique el amplificador si Tienechasquidos al encender.
- Desconnecte la seals de entrada al amplificador y encienda y apague el amplificador.
- Si el ruido se elimina, conecte el conductor remote del amplificador a la unidad fuente con un modulo de encendido de retardo.
Procedimiento 5:
Verifique el amplificador si siente excessivo ruido de motor.
- Pase todos los cables que llevan senales (RCA,cables de altavoces) lejos de los cables de alimentacion y de tierra.
- Desvierialquiera y todos los componentes elctricos entre el estereo y los amplificadores.Conecte el estereo directamente a la路口 del amplificador. Si el ruido desaparece el componente que está sando desviado es la Cause del ruido.
0
- Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugares differentes. Verifique que el situó de connexion a tierra está limpio,que sea metal brilloso sin pintura,oxido,etc.
0
- Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehiculo.
0
- Haga que su mecánico pruebe la carga del alternador y la bateria. Verifique que el sistemas electrico del vehiculo este en orden, incluyendo el distribuidor, las bujias, los cables de las bujías, el regulator de voltaje, etc.
