| Marke | Musway |
| Modell | SUB1 |
| Produkttyp | Aktiv-Subwoofer (Subwoofer mit Verstärker) |
| Abmessungen (B x H x T) | 210 x 73 x 290 mm |
| Gewicht | 4 kg (Schätzung) |
| Stromversorgung | +12 V (9-15 V), negative Masse |
| Hauptsicherung | 15 A (in der Nähe der Batterie) |
| RMS-Ausgangsleistung | 1 x 100 W |
| Maximale Ausgangsleistung | 1 x 200 W |
| Frequenzbereich | 20 - 150 Hz |
| Tiefpassfilter | 50 - 150 Hz einstellbar |
| Subsonic-Filter | Fest bei 20 Hz |
| Phase | 0° / 180° (umschaltbar) |
| Bass Boost | 0 - 12 dB @ 45 Hz einstellbar |
| Eingangsempfindlichkeit | Einstellbar (INPUT GAIN) |
| Audioeingänge | RCA (Line) und Hochpegel (HI LEVEL IN) |
| Auto-On-Funktion | Signalerfassung am Hochpegeleingang |
| Fernbedienung | Basspegel-Regler (Kabel im Lieferumfang) |
| Schutz | Rote LED bei Überhitzung oder Kurzschluss |
| Pflege und Reinigung | Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit und chemische Produkte vermeiden. |
| Sicherheit | Installation durch einen Fachmann empfohlen. Vor dem Einbau die Batterie abklemmen. Sicherung innerhalb von 30 cm der Batterie. |
| Ersatzteile und Reparierbarkeit | Sicherung 15 A, Strom- und Audiokabel, Fernbedienung. Reparatur durch einen Fachmann. |
| Allgemeine Informationen | Für 12-V-Systeme mit negativer Masse ausgelegt. Einbau im Kofferraum empfohlen für ausreichende Belüftung. |
Häufig gestellte Fragen - SUB1 Musway
Benutzerfragen zu SUB1 Musway
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch SUB1 - Musway und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SUB1 von der Marke Musway.
BEDIENUNGSANLEITUNG SUB1 Musway
Bittelesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.
TECHNISCHE DATEN SUB1
| Subwoofer | 15 x 20 cm (6 x 8") |
| Ausgangsleistung RMS | 1 x 100 W |
| Ausgangsleistung Max. | 1 x 200 W |
| Frequenzgang | 20 – 150 Hz |
| Tiefpassfilter | 50 – 150 Hz |
| Subsonicfilter | Fixiert bei 20 Hz |
| Phasen-Schalter | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Betriebsspannung | +12 V (9 – 15 V), Minus an Masse |
| Sicherung | 15 A |
| Abmessungen (B x H x L) | 210 x 73 x 290 mm |
| Technische Änderungen vorbehalten |
HINWEISE VOR DER INSTALLATION
- Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
Die während des Betriebs abgestrahnte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerätarf nicht in zu keine oder unbelüftete Räume. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz. - Achten Sie daraufuf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
- Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
- Die Leistung und Zuverlösigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
- Achten Sie bei der Installation des Geräts darauf, dass keine seriemäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

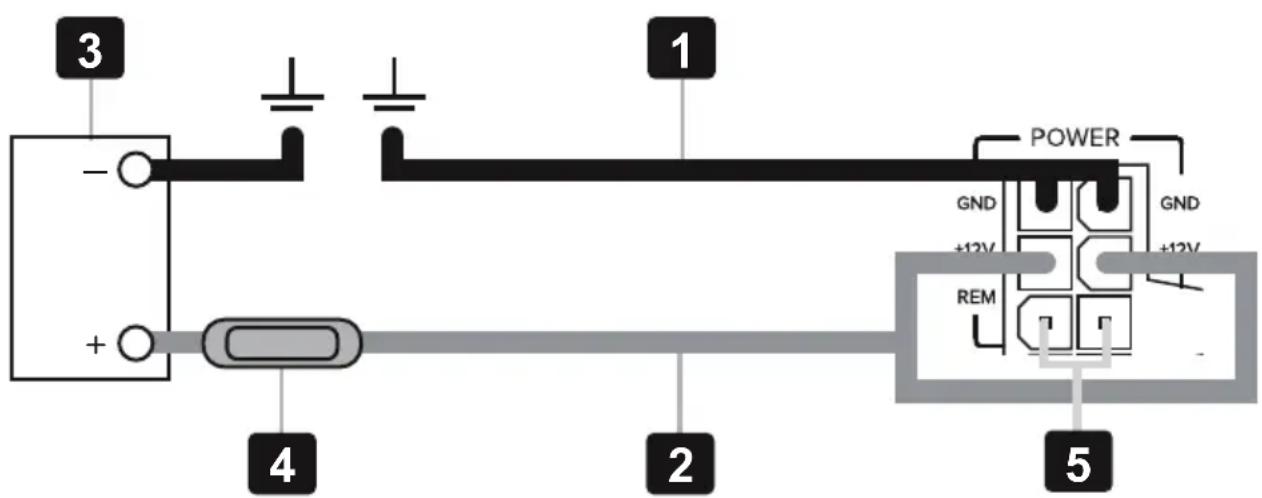

STROMVERSORGUNG UND EINSCHALTLEITUNG
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschlieben der einzelnen Anschlüsse den beiliegenden Kabelstecker.
Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verständerkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.
Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss [1] des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusahe und Verzerrungen zur Folge haben.
Der +12 V-Anschluss [2] des Verständs muss mit einem ausreichend dimensionierten Stromkabel mit integrierten Sicherung mit dem Pluspol der Batterie [3] verbunden werden. Diese Sicherung [4] sollte sich in Nähder Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laatsprecher-Anschlüsse ein.
Schlieben Sie nun die Einschaltleitung [5] des Steuergerats (Autoradio) an REM an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5mm^2 ausreichend.

AUDIOSIGNALKABEL
Beim Anschließlich der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verständerkers [6] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringn.

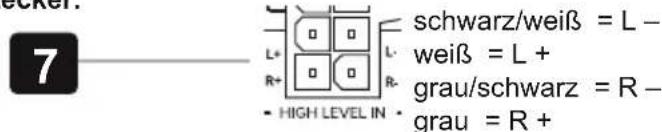

HOCHPEGELEINGÄNGE
Die Hochpegeleingänge HI LEVEL IN [7] dient zur Ansteuerung des Verstärkers mittels Laufsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlangern Sie dazu die entsprechenden Laufsprecherkabel, die aus ihrem Steuergerät führen mit geeigneten hochwertigen Laufsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Laufsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.
ACHTUNG: Benutzen Sie niemals die Hochgegeleingänge und die Cinch-Eingänge gleichzeitig. Dies konnte das Gerä ernsthaft beschädigen. Verwenden Sie zum Anschlieben der einzelnen Anschlüssen den beiliegenden Kabelstecker.

AUTOMATISCHE EINSCHALTFUNKTION
Drücken Sie den Tastschalter AUTO ON [8] in die Position ON. Der Verträger erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [7] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verträger automatisch ein. Sobald das Steuererät wieder abgeschalte wird, schaltet sich der Verträker ab. Der Anschluss für die Einschaltleitung [5] ist in dieser Falle ohne Funktion und muss nicht belegt werden.
HINWEIS: Die Automatische Einschaltfunktion Funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen weniger alteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler INPUT GAIN [9] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT GAIN [9] im Uhrzeigersinn, bis Sie aus den Lautspruchern leichte Verzerrungen horen. Dann drehen Sie den Regler INPUT GAIN [9] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST
Mit dem Regler BASS BOOST [10] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. Achtung: Benutzen Sie diesen Regler mit Bedacht!

SCHALTBARE PHASENlage
Mit dem Tastschalter PHASE [11] kann die Phasenlage auf 0^ oder 180^ geschalte werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER
Mit dem Regler LOW PASS [12] konnen Sie die gewünschte Trennfrequency einstellen. Dadurch werden nur die Frequzen unterhalb der eingestellen Trennfrequency verstärkt und der Subwoofer spiel praziser und leistungsfähiger.

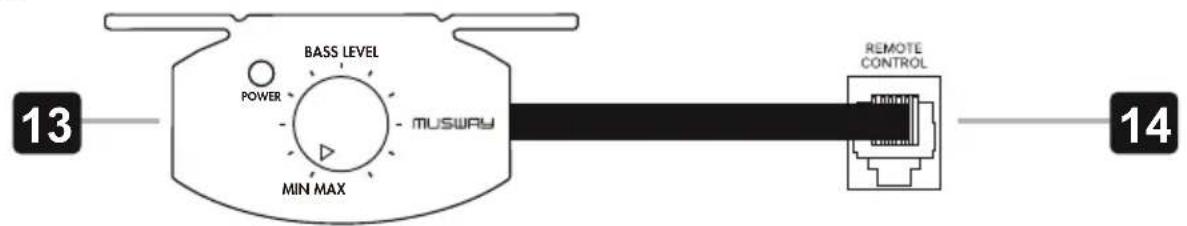

BASSPEGEL-FERNBEDIENUNG
Mit der beiliegenden Kabel-Fernbedienung [13] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE CONTROL [14] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG
Die PROTECT LED [15] leuchtet rot auf, wenn das Gerät überhützt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verständner automatisch aus. Diese soll nach Behebung des Problems wieder Funktionieren.
Die POWER LED [16] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

FEHLERBEHEBUNG
Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:
Punkt 1:
Den Veränder auf ordnungsgemäß Anschlusses überprüfen.
Prufen Sie, ob die POWER aufleucht. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.
- Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
- Die Sicherung(en) am Verträker überprüfen und nach Bedarf ersetzen.
- Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
- Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beiden Kabel am Veränderter, Autoradio und Batterie-bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.
- Überprüfen Sie, ob sich der Tastschalter AUTO ON in der ON Position befindet und der HI LEVEL IN korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge LINE INPUT nicht verwenden.
Punkt 2:
Die PROTECT LED leuchtet auf.
- Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollen den Sie das System ausschalten und das Gerät abkühlen halten. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.
Punkt 3:
Den Veränderter auf Audioleistung überprüfen.
- Stellen Sie safer, dass die RCA/Cinch-Kabel am Radio und Veränderk nicht beschadigt sind. Die gesamte Länge der Kabel auf Knicke, SpleiSe usw. Überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschalteten Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.
Punkt 4:
Prufen warum beim Einsatzen des Verstärkers ein Knacken auftritt.
-
Das Eingangssignal zum Verträger entfern und den Verträger ein- und ausschalten.
-
Ist das Gerausch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererat anschließen.
Punkt 5:
Den Veränder auf übermäßig Motorengeräusche prufen.
- Alle signalübertragenden Kabel (RCA/Cinch-, Laufsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.
ODER
- Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.
ODER
- Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.
ODER
- Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.
ODER
- Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschlieblich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.
TECHNIK FÜR KLANGBEGEISTERTE
