| Tipo de producto | Subwoofer activo |
| Marca | Musway |
| Modelo | MW1000A |
| Diámetro del altavoz | 28 cm (11 pulgadas) |
| Potencia de salida RMS | 1 x 150 W |
| Potencia de salida máxima | 1 x 300 W |
| Rango de frecuencias | 20 - 150 Hz |
| Filtro pasabajos ajustable | 50 - 150 Hz |
| Filtro subsónico | Fijo a 20 Hz |
| Desfase | 0° / 180° |
| Refuerzo de graves (Bass Boost) | 0 - 12 dB @ 45 Hz |
| Tensión de alimentación | 12 V (9 - 15 V), masa negativa |
| Fusible | 25 A (reemplazable) |
| Dimensiones (diámetro x altura) | Ø 360 x 120 mm |
| Circuito de protección | LED verde (encendido), LED roja (sobrecalentamiento/cortocircuito) |
| Sensibilidad de entrada ajustable | Sí, mediante potenciómetro INPUT LEVEL |
| Interconexión | Entradas RCA y entradas de alto nivel |
| Encendido | Señal REM o detección automática (alto nivel) |
| Montaje recomendado | Protegido de sacudidas, polvo y suciedad; se recomienda intervención de un especialista |
| Mantenimiento | Limpiar con un paño seco; evitar líquidos |
Preguntas frecuentes - MW1000A Musway
Preguntas de los usuarios sobre MW1000A Musway
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones MW1000A - Musway y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MW1000A de la marca Musway.
MANUAL DE USUARIO MW1000A Musway
Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.
| DATOS TÉCNICOS | MW1000A |
| Subwoofer | 28 cm (11") |
| Potencia de salute RMS | 1 x 150 W |
| Potencia de salute Max. | 1 x 300 W |
| Rango de Frequencia | 20 – 150 Hz |
| Filtro de paso bajo | 50 – 150 Hz |
| Filtro Subsonic | Fijo a 20 Hz |
| Phase Shift | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Suministro electrico | +12 V (9 – 15 V), negativo a tierra |
| Fusible | 25 A |
| Dimensiones (A x A x P) | Ø 360 x 120 mm |
Reservados los derechos de realizar Cambios技术和
INDICACIONES IMPORTANTES PREVIAS AL MONTAJE
- Este equipo es adequado solo para la conexión a un sistema de 12 voltios con tierra negativa.
- Instale el amplificador de forma que quede protegado de sacudidas, asi como del polvo y la sociedad.
- Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
- El fusible y los elementos de mandodeferán ser accesiblestrashaberrealizadoel montaje.
- La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto.
- Evite Causear daños o alterar accidentamente elementos originales del vehúculo como cables,ordenador de a bordo, cinturones de seguidad etc. Tenga en cuenta laubicación del deposito de combustible antes de realizarequalquier perforación.
CONEXIONES DE ALIMENTACION Y ENCENDIDO
ATENCL: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evitar cortocircuitos. Use el enchufe del cable adjunto para connectar cada terminal.
En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la bateria. Es muy importante estarleer una buena connexion, por lo que deben retardar los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelo peut provocar una disfuncion, o ruidos y distorsiones.
Una vez realizado este, la conexión del amplificador de +12 V se unirá mediante un cable electrico con fusible integrado al polo positivo de la bateria. El fusible deberá estar situado cerca de la bateria [3], y la longitud del cable del polo positivo que va desde la bateria al fusible deberá ser inferior a 30 cm. por motivos de seguidad. Inserte el fusible una vez que haya finalizzato con la totalidad de los problemas de instalacion incluyendo la conexión de los altavoces.

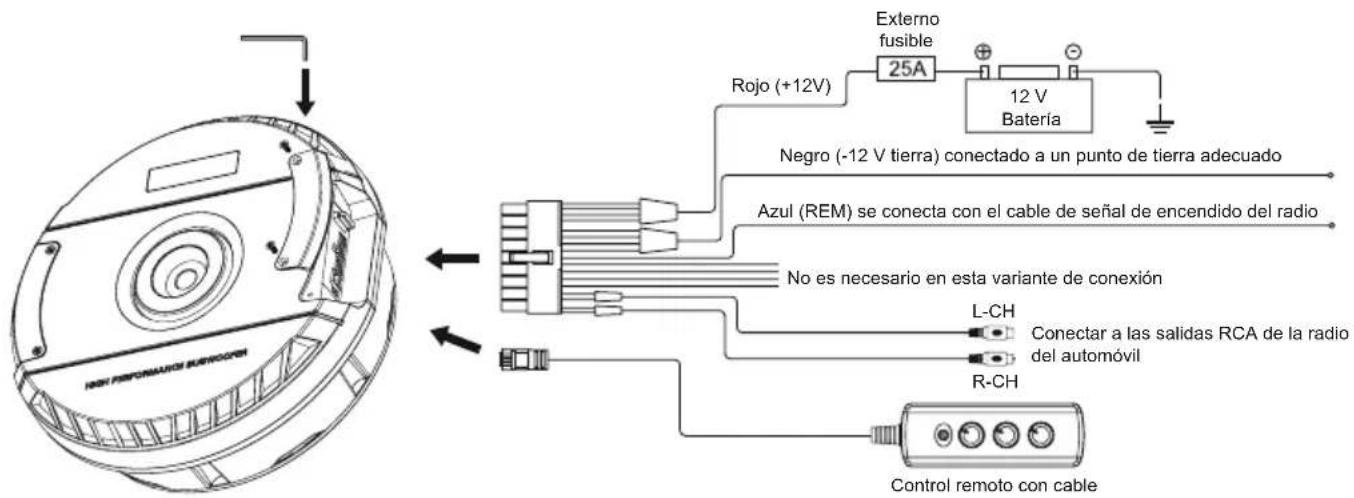

INTERCONEXION POR ENTRADAS RCA CON SENAL ENCENDIDA (REM):

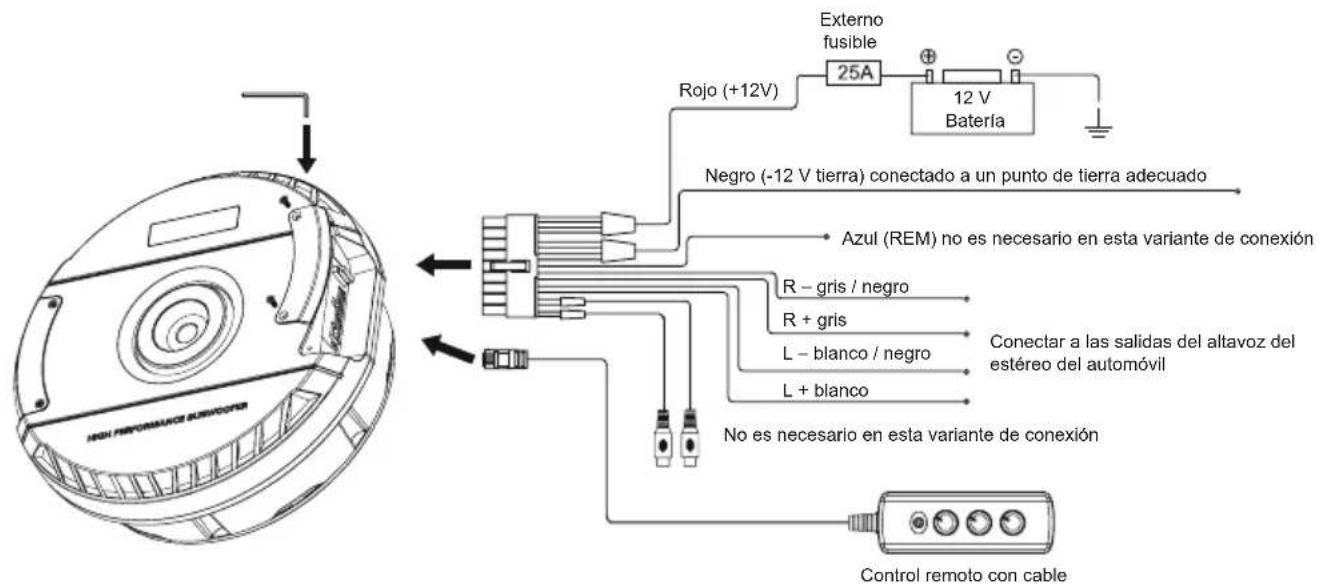

INTERCONEXION POR ENTRADAS DE ALTO NIVEL CON ENCENDIDO AUTOMÁTICO:

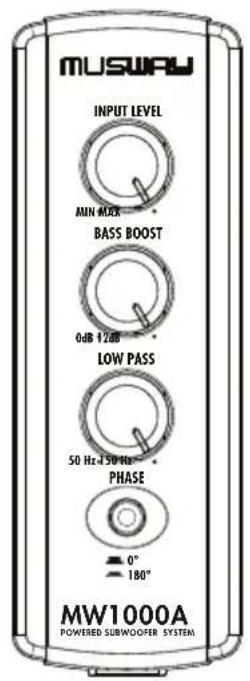

SENSIBILIDAD DE ENTRADA
El nivel de entrada pueda adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada INPUT LEVEL de forma que se escuche un volumen medio. En esta posicion, normalmente se garantiza unaerva de potencia suficiente si se da una distancia de voltaje sofométrico optima.
BASS BOOST REGULABLE
Con el regulador BASS BOOST se pueda ajustar el nivel de 0 - 12dB.
INTERRUPTOR DE FASE
El interruptor PHASE permite modifier la fase de 0^ a 180^ para ajustarla a la acuistica del vehiculo.
FILTRO DE PASO BAJO REGULABLE
Selección el corte de fecuencia deseado en el regulator LOW PASS. De esta forma, solo las fecuencias por debajo del corte serán amplificadas y el subwoofer funciona más preciso y eficientemente.

CIRCUito DE PROTECCION
El PRO LED encendido en verde significa que el Amplificador funciona normalmente.
El PWR LED encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occur el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador volve a functionar por si solo una vez solventado el problema.
Solucn de problemas
-
Verifique todas las conexiones por defectos o cortocircuitos y corrijalos.
-
Proporcione suficiente enfiambre en caso de sobrecalentamente y reduzca el volumen.
