S240SLETL - Pompe à eau HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Filtre à sable Hayward S240SLETL, capacité de filtration de 24 m³/h, compatible avec des piscines jusqu'à 120 m³.
Dimensions	Dimensions : 76 x 76 x 114 cm, poids : 45 kg.
Matériaux	Construction en polyéthylène haute densité, résistant aux UV et à la corrosion.
Utilisation	Conçu pour le nettoyage et la filtration des piscines, idéal pour un usage résidentiel.
Maintenance	Nettoyage régulier du sable filtrant, remplacement du sable tous les 3 à 5 ans, vérification des joints et des connexions.
Sécurité	Équipé d'un système de sécurité pour éviter les surcharges, respecter les normes de sécurité électrique.
Informations générales	Garantie de 2 ans, service après-vente disponible, documentation technique fournie avec le produit.

FOIRE AUX QUESTIONS - S240SLETL HAYWARD

Comment puis-je savoir si ma pompe HAYWARD S240SLETL fonctionne correctement ?

Vérifiez si l'eau circule correctement dans le système, écoutez des bruits inhabituels et assurez-vous que le moteur fonctionne sans surchauffe.

Que faire si ma pompe ne démarre pas ?

Vérifiez l'alimentation électrique, assurez-vous que le disjoncteur n'est pas déclenché et que les connexions sont sécurisées.

Comment nettoyer le filtre de ma pompe HAYWARD S240SLETL ?

Éteignez la pompe, retirez le couvercle du filtre, nettoyez le panier à l'eau claire et replacez-le une fois sec.

Que faire si ma pompe fuit ?

Identifiez la source de la fuite, vérifiez les joints et les connexions. Si le problème persiste, contactez un professionnel.

Quelle est la température maximale de l'eau que ma pompe peut traiter ?

La HAYWARD S240SLETL peut traiter de l'eau jusqu'à 60°C. Ne dépassez pas cette température pour éviter d'endommager la pompe.

À quelle fréquence dois-je vérifier ma pompe ?

Il est recommandé de vérifier votre pompe au moins une fois par mois et de l'entretenir régulièrement pour assurer son bon fonctionnement.

Comment régler le débit d'eau de ma pompe ?

Utilisez les vannes de régulation sur le système de plomberie pour ajuster le débit d'eau selon vos besoins.

Quelles sont les dimensions de la pompe HAYWARD S240SLETL ?

Les dimensions de la pompe sont de 61 x 41 x 36 cm.

Puis-je utiliser ma pompe en hiver ?

Il est recommandé de vidanger et de protéger votre pompe pendant l'hiver pour éviter tout dommage causé par le gel.

Où puis-je trouver des pièces de rechange pour ma pompe ?

Les pièces de rechange sont disponibles chez les distributeurs HAYWARD agréés ou sur leur site web officiel.

MODE D'EMPLOI S240SLETL HAYWARD

AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles gurant sur l’appareil. Le non respect des consignes pourrait être à l’origine de blessures.

AVERTISSEMENT – Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

AVERTISSEMENT – L’utilisation, le nettoyage ou la maintenance de l’appareil par des enfants d’au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d’expérience ou de savoir-faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adéquate d’un adulte responsable afin d‘assurer une manipulation en toute sécurité et d’éviter tout risque de danger. Cet appareil doit rester hors de portée des enfants.

AVERTISSEMENT – Veillez à ce que les enfants ne puissent pas jouer avec l’appareil. Fig 1N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 3 sur 4 Filtres à sable Rev. B Vous venez d’acquérir un filtre à sable, son socle et sa vanne. FONCTIONNEMENT Votre filtre utilise un sable spécial destiné à retenir les saletés contenues dans l’eau de votre piscine. Le sable est versé dans la cuve et fonctionne comme un système permanent de filtration. L’eau non filtrée de la piscine, qui contient des saletés en suspension, est aspirée par votre pompe et envoyée vers la vanne de contrôle multi-voies. Lors du passage de l’eau à travers le sable, les impuretés sont piégées dans le lit de sable et l’eau ressort filtrée vers votre piscine. INSTALLATION

1. Emplacement du filtre

Prévoir un emplacement propre, de niveau. Le haut du filtre doit être à une hauteur maximale de 1,5 m par rapport au niveau de l’eau. Placer le filtre de façon à ce que les tuyauteries, la vanne et le bouchon de vidange soient facilement accessibles. L’entretien et l’hivernage seront alors facilités.

2. Assemblage de la pompe

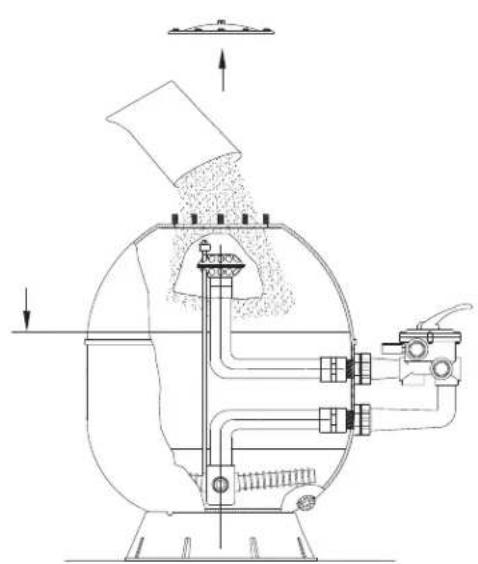

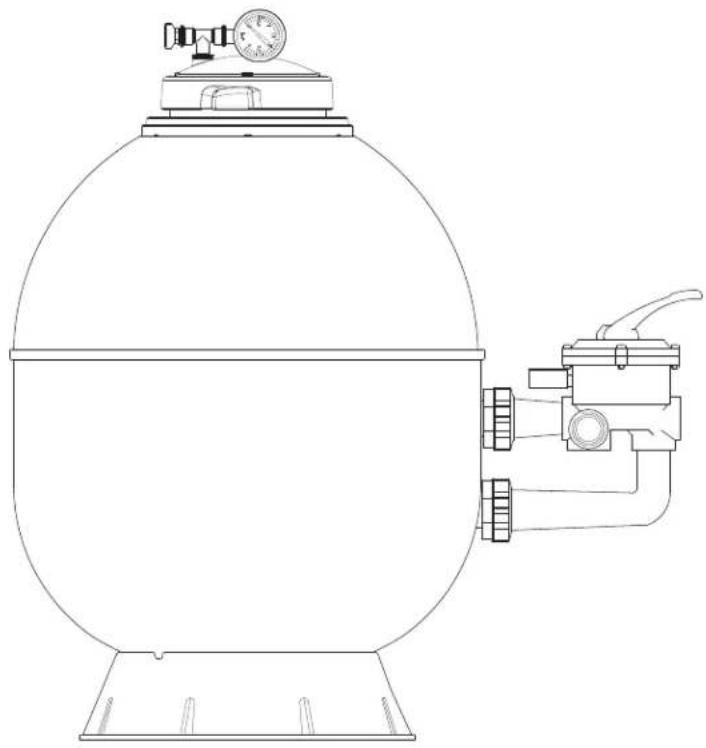

Assembler la pompe et son support au filtre selon les instructions du fabricant. 3 Filtre SIDE (vanne sur le coté, Fig. 1) : Installer la vanne, faire attention à ce que les joints toriques soient logés correctement et visser manuellement les écrous jusqu’à la fermeture hermétique. Retirer le couvercle, remplir le filtre d’un tiers d´eau. Couvrir le diffuseur pour éviter l’entrée de sable dans celui-ci. Puis remplir le filtre de sable selon la quantité indiquée (2/3 à 3/4 de la hauteur) et retirer la protection du diffuseur. Nettoyer les restes de sable et mettre le couvercle. Connecter les tuyaux sur la vanne. La pompe doit être connectée sur l’entrée « PUMP », le retour d’eau sur la sortie « RETURN » et l’égout sur la sortie « WASTE ». Note 1 : Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne. Note 2 : Téflonner les filetages mâles. Remarque : Nous vous conseillons de mettre une couche de gravier (granulométrie 3 à 5 mm) jusqu’au niveau des crépines (en les recouvrant), puis de mettre le média destiné à la filtration jusqu’aux 2/3 à 3/4 du filtre. La couche de gravier permet d’avoir un meilleur drainage et facilite le contre-lavage.

1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable est dans le filtre.

2. Mettre la vanne en position « BACKWASH ». Toujours baisser la poignée avant de tourner.

3. Démarrer la pompe en suivant les instructions du fabricant. S’assurer que l’eau circule normalement dans le circuit.

ATTENTION : Toutes les vannes d’aspiration et de refoulement doivent être ouvertes au démarrage de la pompe. Dans le cas contraire, vous vous exposeriez à des dommages corporels, des blessures graves ou la mort. Une fois que le débit d’eau est régulier, laisser fonctionner la pompe pendant au moins 2 minutes. Ce contre-lavage est recommandé pour évacuer les impuretés ou les fines particules contenues dans le sable de filtration. 4. Arrêter la pompe et placer la vanne en position de rinçage « RINSE ». Redémarrer la pompe et laisser fonctionner jusqu’à ce que l’eau devienne claire dans le témoin de circulation de la vanne (environ 1 minute).

5. Arrêter la pompe et placer la vanne en position « FILTER ». Redémarrer la pompe, la filtration commence.

Ajuster les vannes d’entrée et de sortie pour obtenir le débit d’eau désiré. 6. Bien noter la pression indiquée à ce moment et la position de l’aiguille sur le manomètre. Au fur et à mesure que le filtre fonctionne, les impuretés sont retenues et la pression augmente dans la cuve. Dès que celle-ci dépasse de 10 PSI (0,7 bar ou kg/cm²) la pression initiale (filtre propre), il faudra nettoyer le filtre en réalisant un contre-lavage. Note 1. Pendant le premier nettoyage de l’eau de votre piscine, il sera peut-être nécessaire de contre-laver souvent le filtre. En effet les impuretés y sont alors particulièrement importantes. Note 2. Nettoyer régulièrement les préfiltres de la pompe et des skimmers pour permettre un fonctionnement sans incident de votre système de filtration.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD Page 4 sur 4 Filtres à sable Rev. B Note 3. Les installations comportant un réchauffeur ou un système de nettoyage à buses ou tentacules sortant des parois sont très sensibles aux coups de bélier car elles fonctionnent à des pressions élevées. Il incombe à l’installateur de prendre toutes les mesures nécessaires afin d’éviter des coups de bélier sur l’installation. FONCTIONS DE LA VANNE ET DU FILTRE FILTRE (FILTER) Mettre la vanne en position « FILTER » pour effectuer une filtration normale (10 à 14 heures journellement). CONTRE-LAVAGE (BACKWASH) Pour nettoyer le filtre quand la pression dépasse de 10 PSI (0,7 bar ou kg/cm²) la pression de démarrage. Arrêter la pompe. Placer la vanne en position « BACKWASH ». Redémarrer la pompe jusqu’à ce que l’eau devienne claire dans le témoin de contrôle. Après environ 2 minutes, arrêter la pompe et mettre en position « RINSE ». RINÇAGE (RINSE) Vanne en position « RINSE », démarrer la pompe pendant une minute. Ceci permet à l’eau chargée d’impuretés, après le contre-lavage, de s’évacuer vers l’égout et non pas vers la piscine. Arrêter la pompe et mettre la vanne en position « FILTER », puis la remettre en route. ÉGOUT (WASTE) L’eau est évacuée à l’égout sans passer par le filtre pour baisser le niveau d’eau dans la piscine et évacuer directement l’eau fortement chargée d’impuretés lors du passage du balai aspirateur. RECIRCULATION (RECIRCULATE) L’eau circule sans passer par le filtre pour une répartition rapide des produits chimiques ou lorsque l’on procède à une chloration choc. FERMÉ (CLOSED) Coupe la circulation entre le filtre et la pompe. NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT. HIVERNAGE

1. Vidanger complètement le filtre en dévissant le bouchon de vidange situé à la base de la cuve. Ne pas remettre le

bouchon pendant l’hiver.

2. Positionner et laisser la poignée de la vanne entre deux positions.

3. Vidanger et hiverner la pompe selon les instructions du fabricant.

RÉPARATIONS ET MAINTENANCE

Consulter votre revendeur Hayward. Aucun retour n’est accepté à l’usine sans avoir reçu au préalable l’accord écrit de Hayward Pool Europe. Si le mauvais fonctionnement persiste ou tout autre défaut de fonctionnement, adressez-vous à votre revendeur-installateur. Nous vous signalons expressément que HAYWARD n’est pas responsable des dommages causés par ses appareils, dans la mesure où ceux-ci seraient causés par une réparation non conforme, dans la mesure où lors d’un échange de pièces, les pièces d’origine HAYWARD n’auraient pas été utilisées, dans la mesure où la réparation n’aurait pas été effectuée conformément aux directives HAYWARD ou si les informations de ce guide n’ont pas été suivies. Ceci est également valable pour tout ajout de pièces et d’accessoires autres que ceux préconisés par HAYWARD.SAVE THIS OWNER’S MANUAL HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France SAND FILTERS OWNER’S MANUALUSE ONLY HAYWARD GENUINE REPLACEMENT PARTS Page 2 of 4 Sand filters Rev. B
