Type de produit	Caméra embarquée double vue (avant et arrière)
Marque	Aukey
Modèle	DR02D
Capteur d'image	Sony Exmor IMX323 CMOS 2,3 mégapixels
Processeur	NT96663
Écran	1,5" LCD
Objectif grand angle avant	170°
Objectif grand angle arrière	152°
Ouverture avant	f/1,8
Ouverture arrière	f/2,0
Résolution d'enregistrement	Double caméra: 1080p (30fps); Avant seule: 1080p (30fps), 720p (60/30fps), WVGA, VGA
Format d'image	JPEG
Modes d'enregistrement	Circulation, Détection de mouvement, Temporisateur, Urgence
Capteur G (gravifique)	Sensibilité réglable: Faible / Moyen / Haute
Stockage	Carte micro SD classe 10 ou supérieure, jusqu'à 128 Go (non incluse)
Alimentation	DC 5V 1A-2A (via chargeur voiture USB)
Dimensions caméra avant	77 x 51 x 37 mm
Dimensions caméra arrière	54 x 50 x 28 mm
Matériaux	ABS, PC, verre
Température d'opération	-30°C à 75°C
Entretien et nettoyage	Nettoyer la lentille avec un coton-tige ou papier non abrasif ; éviter liquides et chaleur extrême
Sécurité	Installation loin du coussin gonflable ; utiliser les câbles fournis ; ne pas exposer à des champs magnétiques forts
Pièces détachées et réparabilité	Carte micro SD remplaçable ; antenne GPS externe optionnelle ; câbles inclus
Informations générales	Garantie et support via Aukey (nécessite numéro de commande Amazon)

FOIRE AUX QUESTIONS - DR02D Aukey

Comment installer la caméra embarquée Aukey DR02D ?

Installez la caméra avant en haut du pare-brise avant et la caméra arrière en haut du pare-brise arrière. Connectez les deux caméras avec le câble Mini-B de 6 m (connecteur en L vers l'avant). Branchez le chargeur voiture dans la prise 12V et connectez-le à la caméra avant avec le câble Mini-B USB de 4 m. Acheminez les câbles discrètement et fixez-les avec les clips fournis. Testez le système avant l'installation définitive.

Quelle carte micro SD utiliser et comment la formater ?

Utilisez une carte micro SD classe 10 d'une capacité maximale de 128 Go. Insérez-la dans la fente de la caméra avant, puis dans les paramètres de la caméra, sélectionnez 'Format' pour la préparer. Le formatage efface toutes les données. Pour une performance optimale, formatez périodiquement après avoir sauvegardé les fichiers importants.

Comment transférer les vidéos sur un ordinateur ?

Deux méthodes : 1) Connectez la caméra à l'ordinateur avec un câble de données USB mini-B (attention : le câble fourni sert uniquement à l'alimentation). Elle sera reconnue comme périphérique amovible. Les fichiers se trouvent dans \AUKEY\MOVIE ou \AUKEY\PHOTO. 2) Éteignez la caméra, retirez la carte micro SD et insérez-la dans un lecteur de carte. Les dossiers sont les mêmes.

Comment utiliser le mode double caméra ?

Les deux caméras enregistrent simultanément. Vous pouvez choisir l'affichage en appuyant sur le bouton OK : vue double, caméra avant seule ou caméra arrière seule. Les fichiers sont enregistrés séparément pour chaque caméra, visibles en plein écran lors de la lecture.

Comment protéger un enregistrement contre l'écrasement ?

Appuyez sur le bouton M (Mode) pour verrouiller manuellement le fichier en cours (icône de cadenas). En cas de choc, le G-capteur déclenche automatiquement un enregistrement d'urgence protégé. Réglez la sensibilité du G-capteur dans les paramètres. Les fichiers verrouillés ne sont pas écrasés.

Comment activer la détection de mouvement ?

Dans le menu, sélectionnez le mode Détection de mouvement. La caméra enregistre uniquement lorsqu'un mouvement est détecté par l'une des deux caméras. Ce mode nécessite une alimentation continue (voiture allumée ou batterie externe). En veille, seul le voyant LED intérieur clignote.

Comment utiliser l'enregistrement temporisateur (time-lapse) ?

Activez l'option Enregistrement Temporisateur dans les paramètres. La caméra capture une image par seconde et les compile en une vidéo à 30 fps. Utile pour surveiller un véhicule stationné sur une longue durée.

Que signifient les voyants LED ?

Chaque caméra a un voyant LED extérieur. Allumé fixe vert : marche, n'enregistre pas. Clignotant vert : enregistrement normal. Le voyant intérieur clignote vert en enregistrement, et l'écran affiche un point rouge clignotant. En mode détection de mouvement, seul le voyant intérieur est allumé en veille. Vous pouvez éteindre les voyants extérieurs dans les paramètres (Détector Led > Éteindre).

Comment éteindre l'écran tout en continuant d'enregistrer ?

Appuyez brièvement sur le bouton OK en mode enregistrement pour basculer entre les vues ou éteindre l'écran (l'enregistrement continue). Vous pouvez également activer le mode 'Garde d'écran' dans les paramètres pour éteindre automatiquement l'écran après 1 ou 3 minutes d'inactivité.

Comment contacter le service client Aukey pour une panne ou une question ?

Pour toute assistance, garantie ou support, contactez Aukey par email en incluant votre numéro de commande Amazon et le numéro de modèle (DR02D). Les coordonnées sont disponibles sur le site Aukey. Notez que le service après-vente est réservé aux produits achetés directement chez Aukey ; pour les autres vendeurs, contactez-les.

MODE D'EMPLOI DR02D Aukey

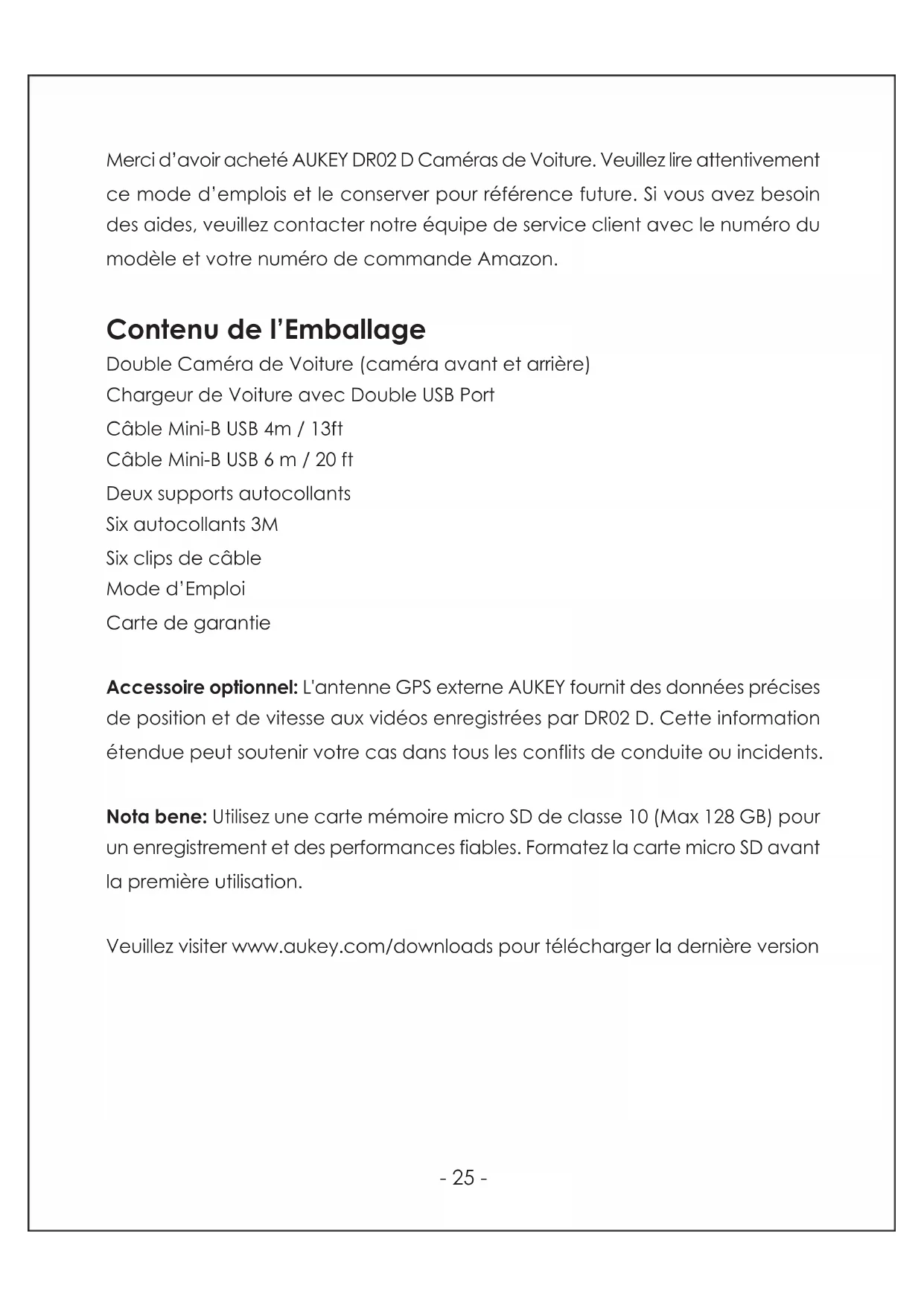

Merci d'avoir acheté AUKEY DR02 D Caméras de Voiture. Veuillez lire attentivement ce mode d'emploi et le conserver pour référence future. Si vous avez besoin d'aides, veuillez contacter notre équipe de service client avec le numéro du modèle et votre numéro de commande Amazon.

Contenu de l'emballage

Double Caméra de Voiture (caméra avant et arrière)

Chargeur de Voiture avec Double USB Port

Cable Mini-B USB 4m / 13ft

Cable Mini-B USB 6 m / 20 ft

Accessoire optionnel: L'antenne GPS externe AUKEY fournit des données précises de position et de vitesse aux vidéos enregistrées par DR02 D. Cette information étendue peut soutenir votre cas dans tous les conflits de conduite ou incidents.

Nota bene: Utilisez une carte mémoire micro SD de classe 10 (Max 128 GB) pour un enregistrement et des performances fiables. Formatez la carte micro SD avant la première utilisation.

Veuillez visiter www.aukey.com/downloads pour télécharger la dernière version

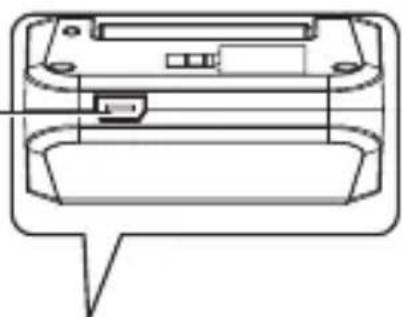

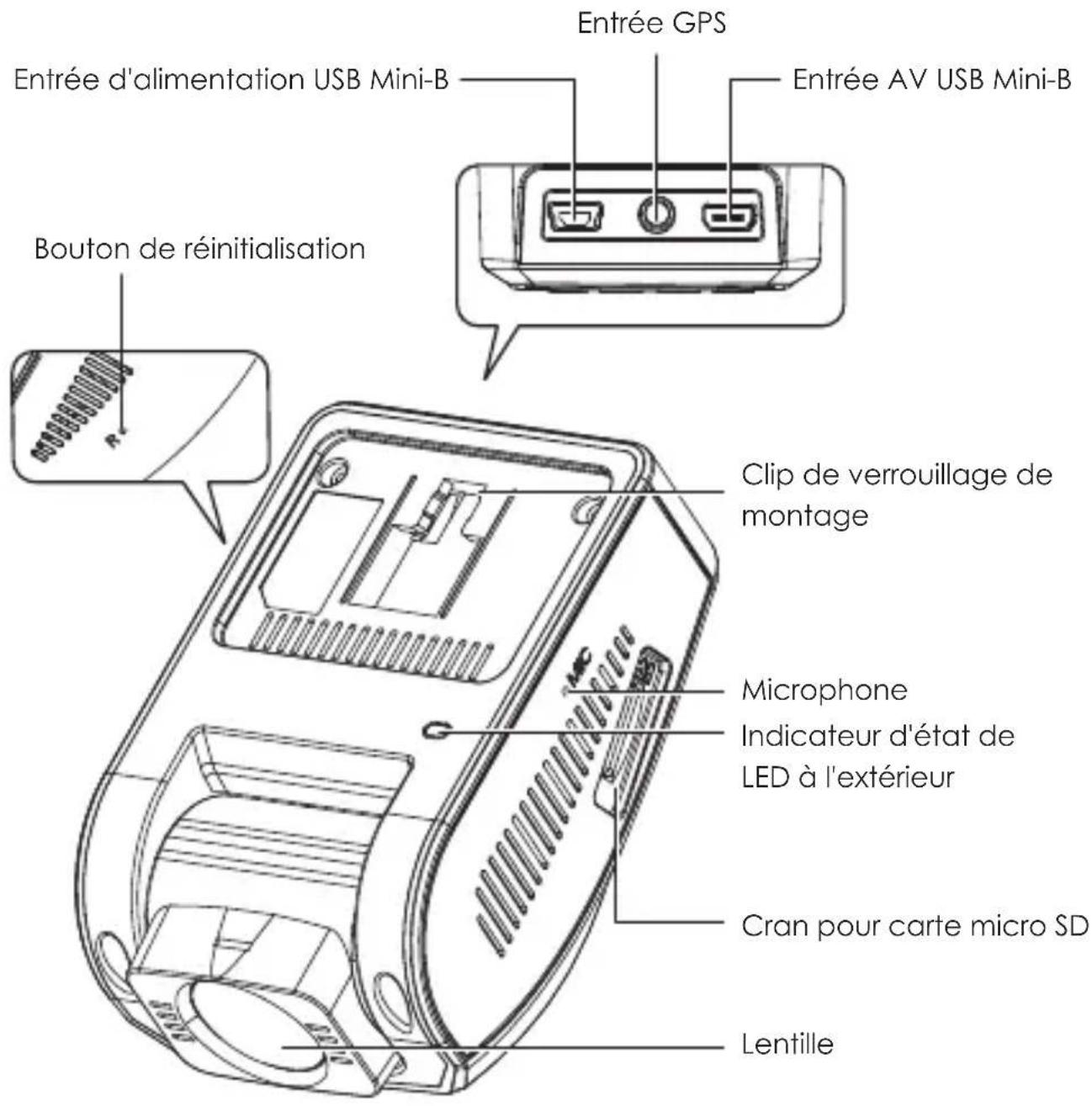

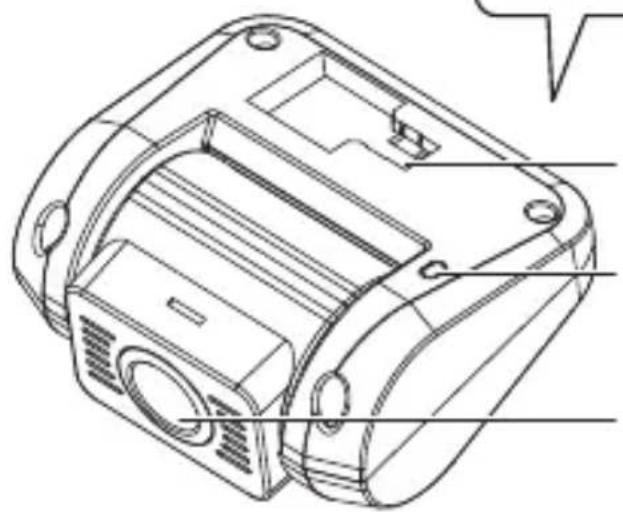

Caméra arrière

Sortie AV USB Mini-B

Clip de verrouillage démontage

Indicateur d'état LED à l'extérieur

Lentille

Specifications

Modèle	DR02 D
Captiveur d'Image	Sony Exmor IMX323 capteur CMOS de 2,3 mègapixels
CPU	NT96663
Écran	1,5" LCD
Objectif Grand angle	Caméra Avant: 170° Caméra Arrière: 152°
Ouverture	Caméra Avant: f/1,8 Caméra Arrière: f/2,0
Valeur d'Exposition	-1,0, -2/3, -1/3, +0,0, +1/3, +2/3, +1,0
Résolution d'Enregistrement	Double Caméra: 1080p (30fps) Seulement Caméra avant: 1080p (30fps), 720p (60fps), 720p (30fps), WVGA, VGA
Format d'Image	JPEG
Enregistrement du Son	Allumer / Éteindre
Modes d'Enregistrement	Circulation, Détection de Mouvement, Enregistrement Temporisateur, Enregistrement d'Urgence
Sensibilité du Capteur Gravifique	Faible / Moyen / Haute
Carte Micro SD	Classe 10 ou supérieure, 128 GB au maximum
Entrée	DC 5V 1A-2A
Température d'Opération	-30°C – 75°C (-22°F – 167°F)
Matériaux	ABS, PC, verre
Dimensions	Caméra Avant: 77 x 51 x 37mm / 3" x 2" x 1,45" Caméra Arrière: 54 x 50 x 28mm / 2,1" x 2" x 1,1"

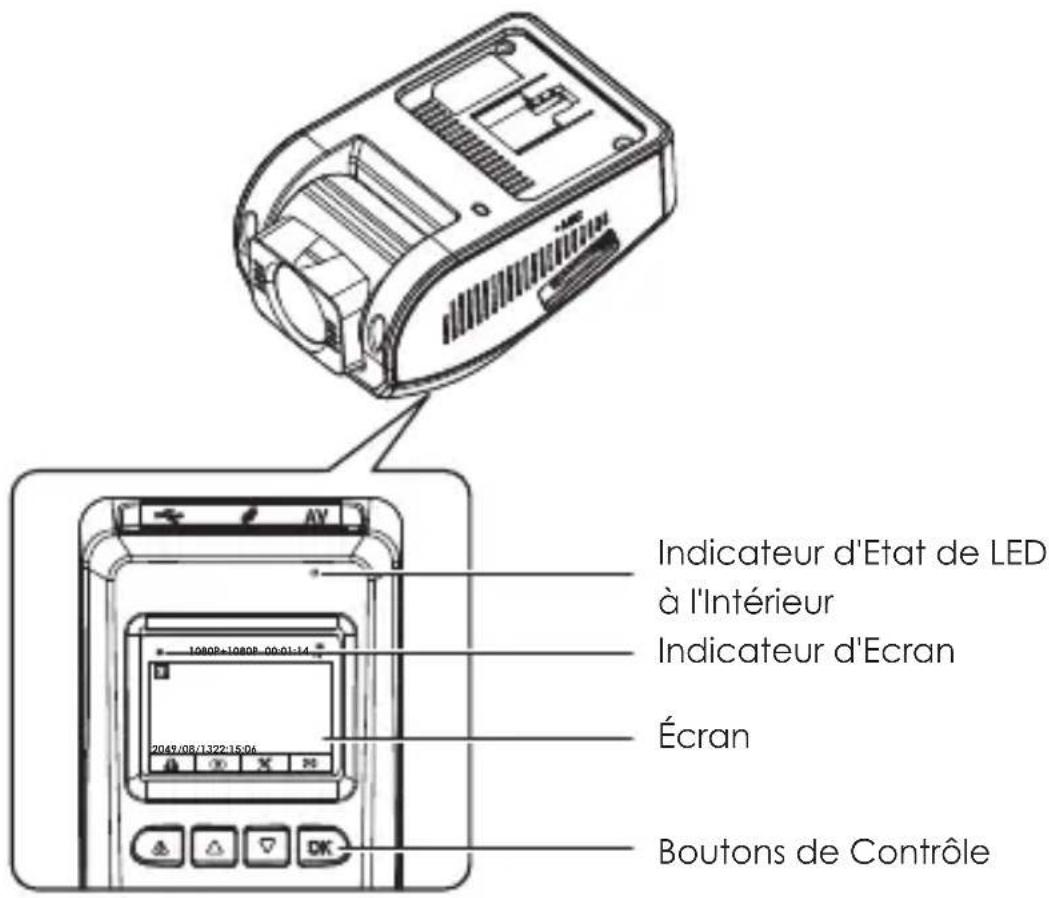

Système des indicateurs LED

Il y a quatre indicateurs au total. Chaque caméra a un indicateur LED à l'extérieur (pour annoncer aux autres que la caméra marche). La caméra avant a un indicateur LED à l'intérieur et un indicateur à l'écran (également pour voir référence). Les voyants LED à l'extérieur sur les deux caméras peuvent être éteints si vous souhaitez que le système de la caméra soit encore invisible pour les personnes extérieures. Allez dans la Configuration > Détector Led > sélectionner éteindre > appuyer sur OK.

Indicateur d'Etat de LED à l'Extérieur	Indicateur d'Etat de LED à l'Intérieur	Indicateur d'Ecran	Sens
Vert Reste	Vert Reste	Éteint	Marche; Ne pas enregistrer
Vert Clignote	Vert Clignote	Rouge Clignote	Marche; Ne pas enregistrer

Note: En Mode Détection de mouvement, seul l'indicateur LED à l'intérieur s'allume en mode de veille. Une fois que le mouvement est détecté, tous les indicateurs fonctionneront comme l'enregistrement normal.

Boutons de contrôle

Bouton	Mode d'enregistrement	Liste de lecture & Menu de Réglage	Mode de rejeu
	Entrer en mode d'urgence	Retourer au menu précédent	Retourer à la liste de lecture / Arrêtier
	Voir la liste de lecture (appuyer brièvement) Allumer / Éteindre l'Enregistrement Automatique (appuyer longuement)	Déplacer vers le haut	Supprimer / Rembobiner

Ouvrir le menu de réglage (appuyer brièvement) Prendre un instantané (appuyer longuement)	Déplacer vers le bas	Verrouiller & Déverrouiller /Avancer rapide
Activer / désactiver l'écran	Entrer / Confirmer	Jouer / Pauser
Appuyer brièvement pour redémarrer l'appareil (Cela n'affectora pas les fichiers sauvégardés)

Note: Une petite pause permet de sauvegarder l'enregistrement en cours avant d'entrer dans la liste de lecture ou le menu de configuration.

Il existe 3 options de vue d'écran : vue double, caméra avant et caméra arrière. Lorsque la caméra de voiture marche, appuyez sur le bouton OK pour changer de vues ou éteindre l'écran (l'enregistrement continue). Le réglage "Garde d'écran" peut également être utilisé pour éteindre automatiquement l'écran après 1 ou 3 minutes.

Utiliser une carte micro SD

La caméra n'inclut pas la mémoire interne et nécessite une carte micro SD (classe 10+ recommendée et soutient 128 GB au maximum). Une carte micro SD de 128 GB devrait stocker environ 20 heures d'enregistrements de 1080p. Utilisez une carte de haute qualité pour une fiabilité maximale. Insérez une carte micro SD dans la fente pour la carte micro SD de l'appareil photo avant. Ensuite, lorsque l'appareil photo est en charge, formatez-le (option 'Format' dans «Paramètres» de la Dash Caméra) pour préparer la carte pour une première utilisation dans la caméra tablee. Le formatage effacera en permanence toutes les données sur la carte micro SD. Pour une meilleure performance, formatez périodiquement (après avoir sauvégardé des fichiers importants). La fonction «Mise en forme d'ajretissement» dans «Paramètres» peut être activée pour vous rappeler de le faire.

Installation & allumer/ éteindre

Le diagramme ci-dessous montre les pièces et la manière exacte dont les câbles doivent être connectés. Vous voudriez peut-être connecter et tester le système de la Dash Caméra avant l'installation correcte à long terme dans votre véhicule. Pour faciliter des tests pratiques dans votre maison, vous pouvez utiliser une batterie d'alimentation ou un chargeur mural avec un port USB 1A ou 2A au lieu du chargeur de voiture.

Pnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne Pnnne D e /02/0988nB-1WwQcC/0488nB-1WwQc

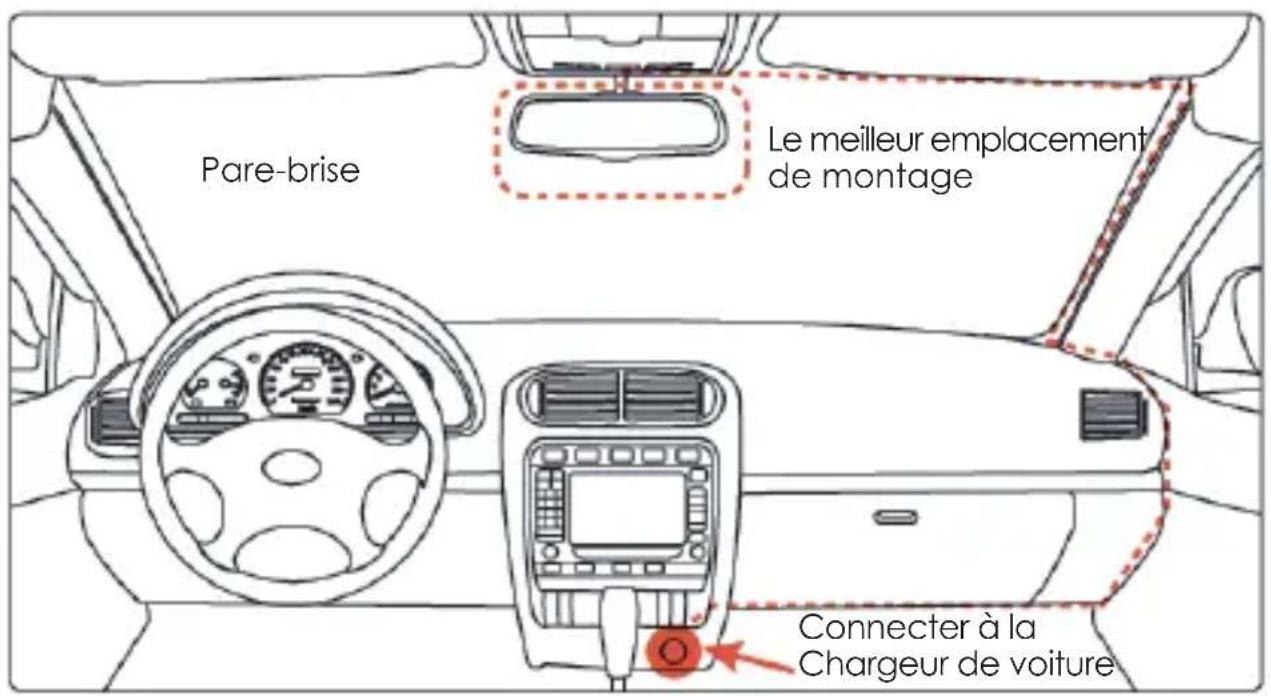

1. Pour une performance optimale, installez la caméra avant / arrière AUKEY DR02 D en haut de votre pare-brise avant / arrière, vers l'avant / l'arrière. La direction de l'objectif peut être réglée de haut en bas.
2. Utilisez le cable Mini-B de 6 m / 20 ft (avec un connecteur en forme de L à une extrémité) pour connecter les deux caméras. Le connecteur mini-B en forme de L se branche dans l'entrée AV Mini-B de la camera avant et l'autre extrémité dans la sortie AV Mini-B de la camera arrête
3. Connectez le cable Mini-B USB de 4 m / 13 ft (avec un connecteur USB-A standard à une extrémité) à l'un des ports du chargeur de voiture et à l'entrée de l'alimentation Mini-B de l'appareil avant.

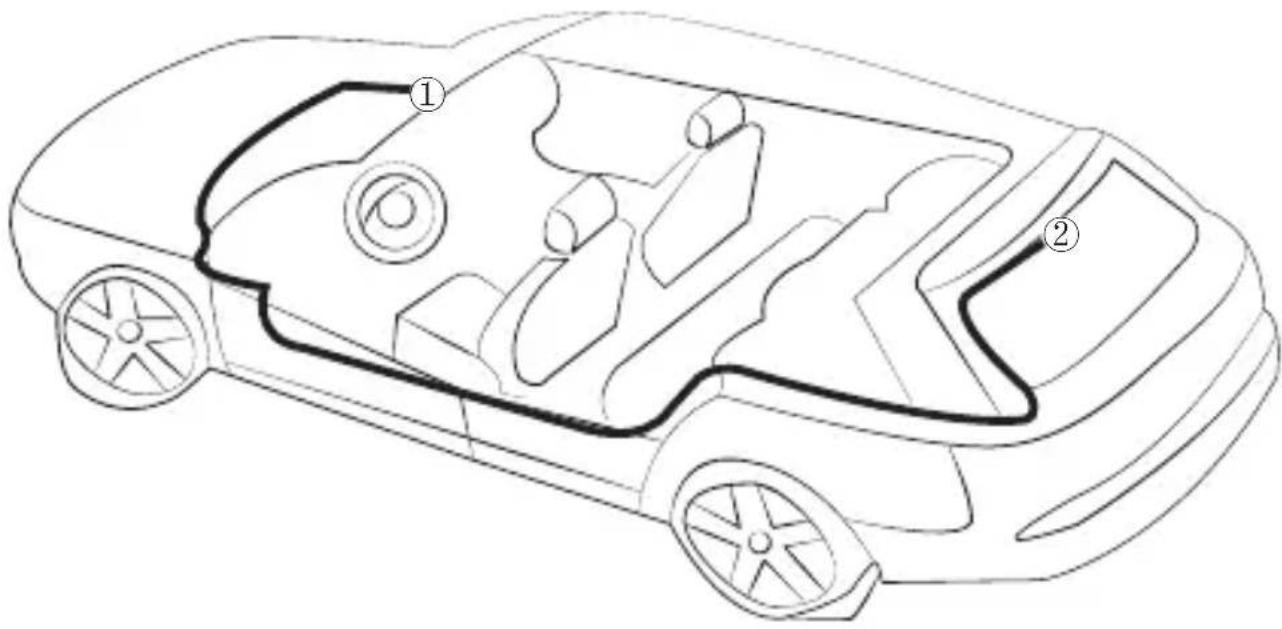

4. Le routage des câbles doit être indiqué dans les deux diagrammes suivants. Utilisez les clips de câble pour fixer les deux câbles d'une manière pratique et en toute sécurité. Placez attentivement les câbles et utilisez écoration plus délicate.

ATTENTION: Nous ne sommes pas responsables des dommages causés ou par le coussin gonflable en raison d'une installation incorrecte de l'appareil ou son cable.

1. Pour allumer, insérez le chargeur de voiture dans la prise 12V de votre voiture. Après avoir allumé l'appareil chaque fois, le système commencera à enregistrer automatiquement. Pour éteindre, débranchez le chargeur de voiture ou le cable mini-B connecté.

Note: Utilisez les câbles inclus pour assurer une performance optimale d'AUKEY DR02 D.

Enregistrement de la vidéo

Des fichiers séparés sont créés pour les enregistrements de la caméra avant et après, afin que vous puissiez visualiser les images de chaque caméra séparément et en pleine écran. Les enregistrements ne sont pas affectés par le choix de la vue d'écran ou la désactivation de l'écran.

• Enregistrement de Circulation: l'enregistrement commencera automatiquement après avoir inséré une Carte Micro SD dans l'appareil. Chaque fichier enregistré peut durer jusqu'à dix minutes, les images anciennes seront remplacées lorsque le stockage de la Carte Micro SD est plein.
• Enregistrement de Détection de Mouvement: Activez la détection de mouvement en mode < >. Cette fonction est concise pour surveiller votre voiture lorsque vous l'avez stationnée et laissé votre vehicule, mais elle nécessite une alimentation continue. L'appareil enregistrera la video chaque fois que le mouvement est détecté par la camera avant ou arrière
• Enregistrement Temporisateur: Activez l'enregistrement Temporisateur dans < >. Cette fonction capturera une image par seconde pour faire une vidéo à 30fps

Copie de sauvegarde manuelle des fichiers

Appuyez sur le bouton pour la copie de sauvegarde des fichiers de sorte qu'ils ne soient pas écrasés. Vous verrez une icône en haut à gauche de l'écran LCD. Cela signifie qu'il y a un fichier d'urgence en cours d'enregistrement.

Copie de sauvegarde automatique

Une fois que le G-Capteur est activé par un choc soudain, l'appareil effectuera automatiquement un enregistrement et le protégera contre les écrasements. Réglez la sensibilité du G-Capteur dans le menu < >

Note: Entrez dans la liste de lecture ou le menu de configuration (ou débranchez l'alimentation) pour permettre la fin du mode d'enregistrement d'urgence.

Instantané

• Maintenez le bouton pendant 3 secondes pour prendre un instantané en mode d'enregistrement.
• Les fichiers instantanés sont situés dans le dossier \AUKEY\PHOTO de la carte Micro SD.
• L'icône sera affichée après que vous prenez un instantané. Cela ne perturbera pas le mode d'enregistrement video.

Enregistrement audio

Activez / désactivez l'enregistrement audio en appuyant longuement sur en mode d'enregistrement (ou régler le menu < >). Lorsque l'enregistrement audio est activé, l'audio dans la voiture sera enregistré pendant l'enregistrement vidéo. Vous pouvez noter les détails sur les dangers possibles, en particulier en dehors de la caméra, qui peuvent fournir des informations utiles. Vous pouvez même l'utiliser pour enregistrer des numéros d'immatriculation des voitures qui ne peuvent pas être capturés sur la vidéo.

Transfert de fichiers USB

1. Connectez le Dashcam (avec la carte à l'intérieur) à votre ordinateur en utilisant ce propre câble de données USB mini-B (le câble fourni est uniquement pour l'alimentation). Il devrait être reconnu comme un périphérique amovible (avec une image de connecteur USB affichée à l'écran).
2. Trouvez les fichiers d'enregistrement vidéo qui sont situés dans le dossier \AUKEY\MOVIE (ou \AUKEY\PHOTO pour instantanés).
3. Copiez les fichiers sur votre ordinateur.

Transférer les fichiers de carte micro SD

1. Éteignez le dispositif (en débranchant le câble d'alimentation) et éjectez la Carte Micro SD.
2. Insérez la Carte Micro SD dans une fente de Carte Micro SD d'un ordinateur ou de lecture et votre ordinateur détectera automatiquement la Carte Micro SD.
3. Trouvez les fichiers d'enregistrement video qui sont situés dans le dossier \ AUKEY\MOVIE (ou \AUKEY\PHOTO pour instantanés).
4. Copiez les fichiers sur votre ordinateur.

Voir les vidéos ou photos

1. Appuyez sur le bouton pour accéder à la liste de lecture
2. Voyez les photos ou les vidéos en choisissant Photo File' ou Video File
3. Choisissez le fichier que vous souhaitez voir et appuyez sur le bouton
4. Pour les VIDEOS, appuyez sur le bouton OK. Encore une fois pour commencer à rejouer.

Supprimer /verrouiller / déverrouiller les photos et videos

• Appuyez sur pour effacer ou pour verrouiller / déverrouiller un fichier de photo ou fichier video après l'avoir sélectionné dans la liste de lecture. Si une video est en cours de jour, appuyez sur pour l'arrêter, puis appuyez sur pour la supprimer ou pour verrouiller / déverrouiller
• Une fois supprimées, les photos et les vidéos ne peuvent pas être récupérées
• Si vous verrouillez une photo ou une vidéo, elle sera protégée et non écrasée.

Entretien & utilisation du produit

Assurez-vous que la caméra et le support sont solidement fixés sur place avant l'utilisation pour éviter les chutes - Veuillez le tenir loin des liquides, de la chaleur extrême et des endroits avec des champs fort magnétiques - Veuillez assurer que la température de travail est dans la gamme: -30°C - 75°C (-22°F - 167°F) - Évitez de toucher la surface de l'objet. Il faut un coton-tige ou un papier pour nettoyer la lentille. S'il y a une saleté est difficile à enlever, un nettoyant non-abrasif pour verres peut être utilisé. Ne pas utiliser des produits corrosifs

Garantie & service client

Pour des questions, l'assistance, le soutien et les demandes de garanties, veuillez nous contacter à l'adresse ci-dessous qui correspond à votre région. Veuillez inclure le numéro de commande Amazon et le numéro de modèle du produit.

Veuillez noter que, AUKEY ne peut fournir le service après-vente que pour les produits achetés directement chez AUKEY. Si vous avez acheté auprès d'un vendeur différent, veuillez le contacter pour tous services et garanties.
