Tipo de producto	Cámara integrada doble vista (delantera y trasera)
Marca	Aukey
Modelo	DR02D
Sensor de imagen	Sony Exmor IMX323 CMOS 2,3 megapíxeles
Procesador	NT96663
Pantalla	1,5" LCD
Objetivo gran angular delantero	170°
Objetivo gran angular trasero	152°
Apertura delantera	f/1,8
Apertura trasera	f/2,0
Resolución de grabación	Doble cámara: 1080p (30fps); Solo delantera: 1080p (30fps), 720p (60/30fps), WVGA, VGA
Formato de imagen	JPEG
Modos de grabación	Circulación, Detección de movimiento, Temporizador, Emergencia
Sensor G (gravitacional)	Sensibilidad ajustable: Baja / Media / Alta
Almacenamiento	Tarjeta micro SD clase 10 o superior, hasta 128 GB (no incluida)
Alimentación	CC 5V 1A-2A (mediante cargador de coche USB)
Dimensiones cámara delantera	77 x 51 x 37 mm
Dimensiones cámara trasera	54 x 50 x 28 mm
Materiales	ABS, PC, vidrio
Temperatura de operación	-30°C a 75°C
Mantenimiento y limpieza	Limpiar la lente con un hisopo de algodón o papel no abrasivo; evitar líquidos y calor extremo
Seguridad	Instalación lejos del airbag; usar los cables proporcionados; no exponer a campos magnéticos fuertes
Piezas de repuesto y reparabilidad	Tarjeta micro SD reemplazable; antena GPS externa opcional; cables incluidos
Información general	Garantía y soporte a través de Aukey (requiere número de pedido de Amazon)

Preguntas frecuentes - DR02D Aukey

¿Cómo instalar la cámara integrada Aukey DR02D?

Instale la cámara delantera en la parte superior del parabrisas delantero y la cámara trasera en la parte superior del parabrisas trasero. Conecte ambas cámaras con el cable Mini-B de 6 m (conector en L hacia adelante). Enchufe el cargador de coche en la toma de 12V y conéctelo a la cámara delantera con el cable Mini-B USB de 4 m. Enrute los cables discretamente y fíjelos con los clips proporcionados. Pruebe el sistema antes de la instalación definitiva.

¿Qué tarjeta micro SD usar y cómo formatearla?

Utilice una tarjeta micro SD clase 10 con una capacidad máxima de 128 GB. Insértela en la ranura de la cámara delantera, luego en la configuración de la cámara, seleccione 'Formato' para prepararla. El formateo borra todos los datos. Para un rendimiento óptimo, formatee periódicamente después de haber guardado los archivos importantes.

¿Cómo transferir los videos a una computadora?

Dos métodos: 1) Conecte la cámara a la computadora con un cable de datos USB mini-B (atención: el cable incluido solo sirve para la alimentación). Será reconocida como dispositivo extraíble. Los archivos se encuentran en \AUKEY\MOVIE o \AUKEY\PHOTO. 2) Apague la cámara, retire la tarjeta micro SD e insértela en un lector de tarjetas. Las carpetas son las mismas.

¿Cómo usar el modo de doble cámara?

Ambas cámaras graban simultáneamente. Puede elegir la visualización presionando el botón OK: vista doble, solo cámara delantera o solo cámara trasera. Los archivos se guardan por separado para cada cámara, visibles a pantalla completa durante la reproducción.

¿Cómo proteger una grabación contra la sobrescritura?

Presione el botón M (Modo) para bloquear manualmente el archivo actual (icono de candado). En caso de impacto, el sensor G activa automáticamente una grabación de emergencia protegida. Ajuste la sensibilidad del sensor G en la configuración. Los archivos bloqueados no se sobrescriben.

¿Cómo activar la detección de movimiento?

En el menú, seleccione el modo Detección de movimiento. La cámara graba solo cuando se detecta movimiento en una de las dos cámaras. Este modo requiere alimentación continua (coche encendido o batería externa). En espera, solo el LED interior parpadea.

¿Cómo usar la grabación temporizadora (time-lapse)?

Active la opción Grabación Temporizadora en la configuración. La cámara captura una imagen por segundo y las compila en un video a 30 fps. Útil para vigilar un vehículo estacionado durante un largo período.

¿Qué significan los indicadores LED?

Cada cámara tiene un LED exterior. Encendido fijo verde: encendido, no graba. Parpadeo verde: grabación normal. El LED interior parpadea verde durante la grabación y la pantalla muestra un punto rojo parpadeante. En modo detección de movimiento, solo el LED interior está encendido en espera. Puede apagar los LED exteriores en la configuración (Detector Led > Apagar).

¿Cómo apagar la pantalla mientras se continúa grabando?

Presione brevemente el botón OK en modo de grabación para alternar entre vistas o apagar la pantalla (la grabación continúa). También puede activar el modo 'Protector de pantalla' en la configuración para apagar automáticamente la pantalla después de 1 o 3 minutos de inactividad.

¿Cómo contactar al servicio al cliente de Aukey por una avería o pregunta?

Para cualquier asistencia, garantía o soporte, contacte a Aukey por correo electrónico incluyendo su número de pedido de Amazon y el número de modelo (DR02D). Los datos de contacto están disponibles en el sitio web de Aukey. Tenga en cuenta que el servicio postventa está reservado para productos comprados directamente a Aukey; para otros vendedores, contacte a ellos.

MANUAL DE USUARIO DR02D Aukey

Gracias por comprar el AUKEY DR02 D Dual Dash Cámaras. Lea atentamente este manual usuario y guardelo para futuras consultas. Si necesita alguna debería, pángase en contacto con nuestro equipo de servicios con el número de modelos de su producto y el número deorden de Amazon.

Contenidos del Paquete

Dual Dash Camaras (camarafrontal ytrasera)

Dual-Puertos USB Cargador de Coche

USB Mini-B Cable de 4m / 13ft

USB Mini-B Cable de 6m / 20ft

Dos Pegatinas de Montaje

Seis Pegatinas de 3M

Seis Clips de Cable

Manual Usuario

Tarjeta de Garantía

Accesorio Ooptional: La AUKEY GPS Antena externa proportiencia los datos exactos de posicion y de velocidad al DR02 D que se guarda y se muestra en los videos grabados.Esta informacion extendida peut apoyar su caso en cuales disputa de conducccion o incidentes.

Nota: Utilice una tarjeta de memoria micro SD de clase 10 (Máximo 128 GB) para una grabación y un rendimiento fiables. Formatee la tarjeta micro SD en la dash蟆 antes de usarla por primera vez.

Visite www.aukey.com/downloads paradescendingar el firmware mas reciente.

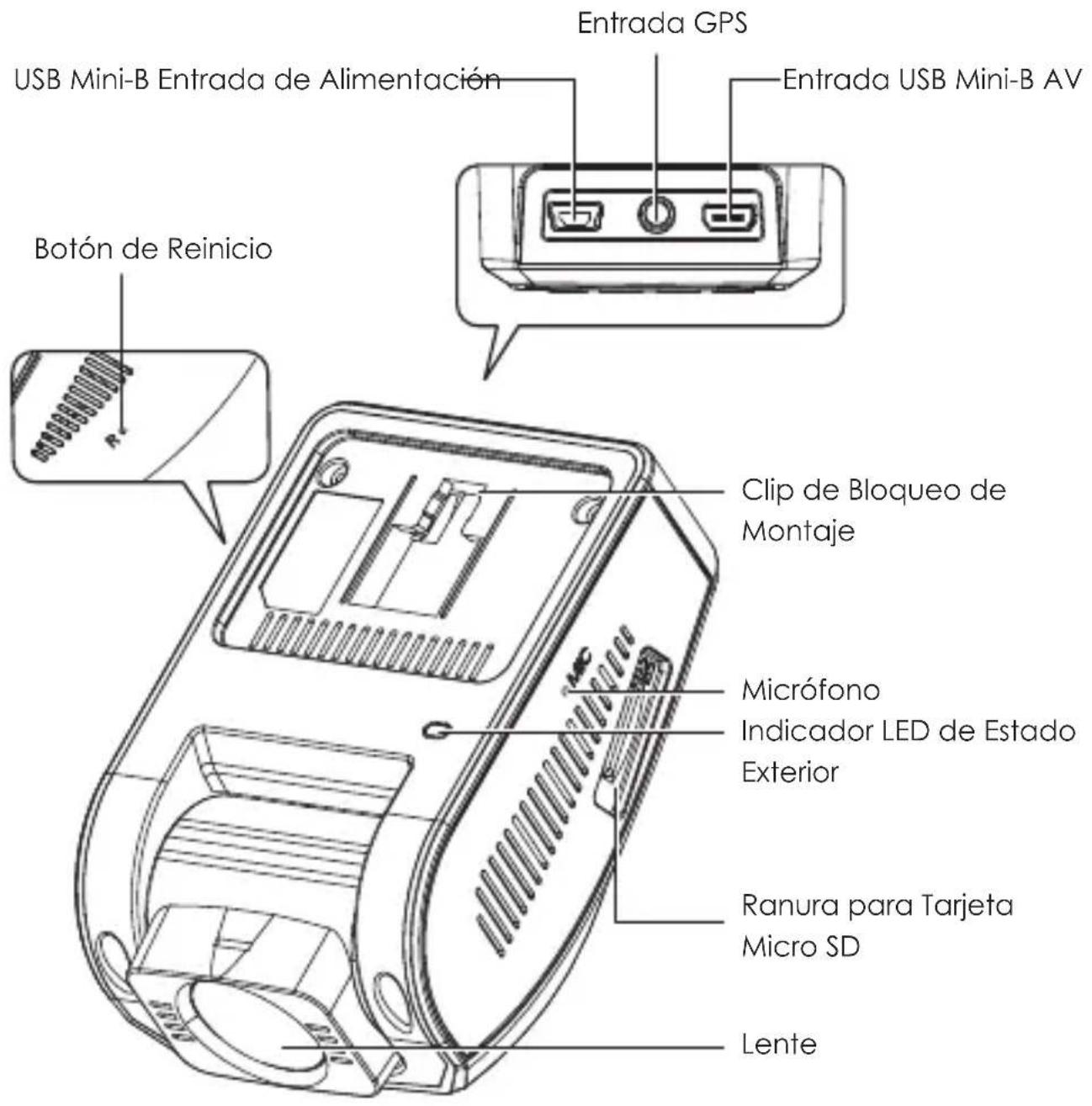

Diagrama del Producto Cámara Frontal

Cámara Trasera

Salida de USB Mini-B AV

Clip de Bloqueo de Montaje

LED Indicador de Estado Exterior

Lente

Especificaiones

Modelo	DR02 D
Sensor de Imagen	Sony Exmor IMX323 CMOS Sensor de 2,3 megapíxeles
CPU	NT96663
Pantalla	1,5" LCD
Punto de Vista	Cármara frontal: 170° Cármara trasera: 152°
Abertura	Cármara frontal: f/1.8 Cármara traser: f/2.0
Valor de Exposión	-1.0, -2/3, -1/3, +0.0, +1/3, +2/3, +1.0
Recording Resolutions	Dual Cármaras: 1080p (30fps) Sólo cármara frontal: 1080p (30fps), 720p (60fps), 720p (30fps), WVGA, VGA
Formato de Imagen	JPEG
Grabación de Sonido	Encendido / Apagado
Modos de Grabación	Bucle, Detecución de Movimiento, Tiempo Transcurrido y Grabación de Emergencia
Sensibilitidad del Sensor de Gravedad	Sensibilitidad Baja / Media / Alta
Tarjeta Micro SD	Clase 10 o Superior, 128GB Maximo
Entrada	DC 5V 1A-2A
Temperatura de Funcionamiento	-30°C – 75°C (-22°F – 167°F)
Materiales	ABS, PC, Vaso
Dimensiones	Cármara frontal: 77 x 51 x 37mm / 3 "x 2" x 1,45 "Cármara trasera: 54 x 50 x 28mm / 2,1" x 2" x 1,1"

Cámara Trasera

Salida de USB Mini-B AV

Clip de Bloqueo de Montaje

LED Indicador de Estado Exterior

Lente

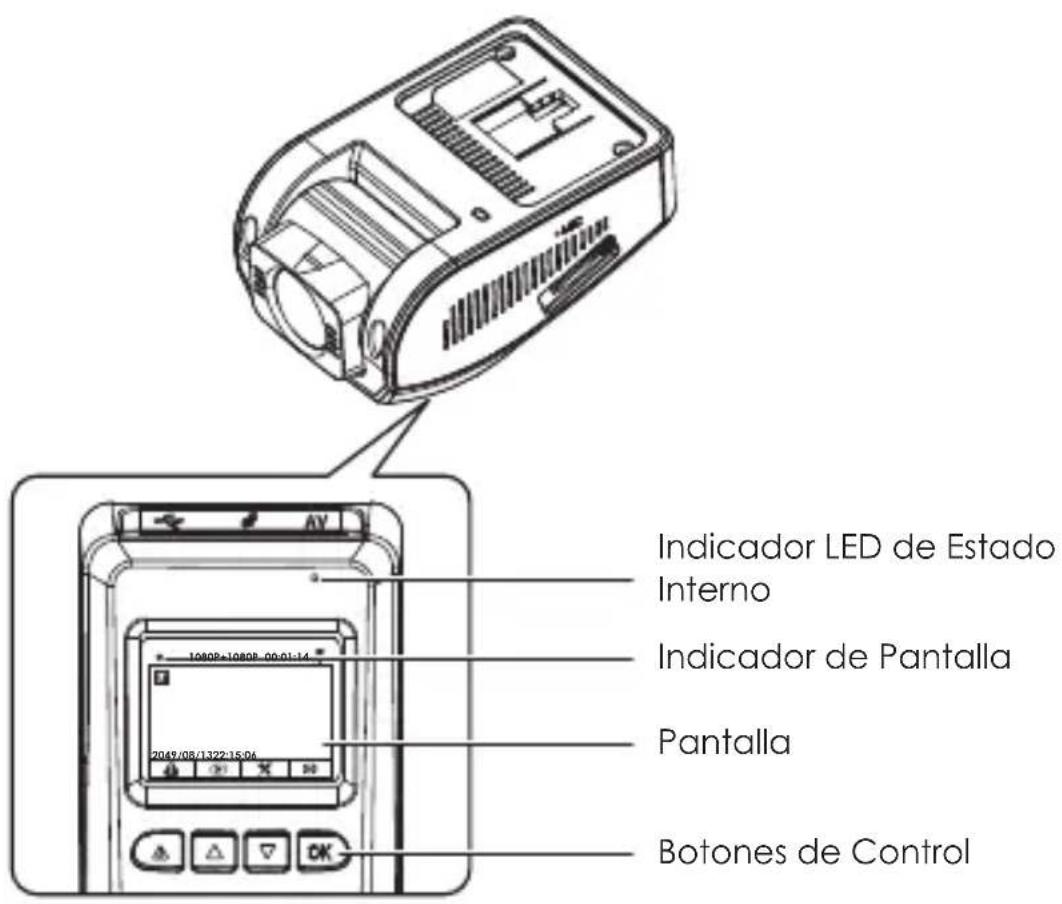

LED Indicadores del Sistema

Hay cincoindicadores en total. Cada unidad de casa tiene un indicator LED que orienta hacer la afuera (para que otros sepan queiene camaras activas). La casa delantera tiene un indicator LED que orienta hacer el bajo y un indicator en la pantalla (ambos para su referencia). Los LEDs indicadores que orienta hacer afuera de las ambas camaras se pueda apagar si发展战略e que el Sistema de la casa de frazos sea menos visible para las personas exteriores. Vaya a Setup> Detect Led> seleccione Off> pulse OK.

Indicadores LED Exteriores de Estado	Indicadores LED Interno de Estado	Indicador de la Pantalla	Sentido
Verde Solido	Verde Solido	Apagado	Encendido; Sin grabar
Verde Interm让它	Verde Interm让它	Rojo Interm让它	Encendido; grabando

Nota: En el modo de detectación de movimiento, sólo elindicador LED interno está encendido en el mode de esper. Una vez que se esté detectado elmovimiento, todos losindicadores operaran igual que lagrabacion normal.

Botones de Control

Botón Mode de Grabación		Lista de Reproducción & Menu de Configuración	Cargo de Reproducción
	Entrar en modo de grabación emergencia	Volver al menu anteil	Volver a la lista de reproducción / Stop
	Ver lista de reproducción (pulse brevamente) Activar / desactivar la grabación de audio (pulse largamente)	Mover hacía arriba	Eliminar / Retroceder
	Abrir el menu de configuración (pulsa brevamente) Toma una Foto (pulse largamente)	Mover hacer abajo	Bloquear & Desbloquear / Avanzar rápidamente
ok	Cambiar la vista d pantalla y apagar la pantalla	Entrar / Confirmar	Reproducir / Pausar
Botón de Reinicio	Pulse brevamente para reinecer el dispositivo (esto no afectará a los ARCHivos guardados)

Nota: Se existe una pausa breve para guardar la grabacion actual antes de entrada en la lista de reproducir o la configuracion de menu

Hay tres.optiones de visualizacion de la pantalla-Dual vista, casa frontal y casa trasera. Cuando la casa está encendida, presione el boton OK para mover la vistas o apagar la pantalla (la grabacion continua). El ajuste 'Screen Saver' también se可以选择 usar para apagar automatistically la pantalla cuando el boton OK para mover la vistas o apagar la pantalla (la grabacion continua).

Uso de Una Tarjeta Micro SD

La CAMERA no incluye el almacenimiento interno y se requiere una tarjeta micro SD (la de clase 10 se recomomentado y se soja t a maximo 128GB) para funciona. Una tarjeta micro SD de 128 GB se debe almacenar alrededor de 20 horas de grabaciones de 1080p. Se utilise una tarjeta demarca de alta calidad para una maxima fiabilitad. Inserte una tarjeta micro SD en la ranura para tarjeta micro SD de la CAMERA frontal. Luego, formateela (opacion 'Format' en Dash Camera 'Setup') para preparar la tarjeta para su primer uso en la CAMERA de frazos, cuando la CAMERA se esté encendida . El formateo borrará permanentemente todos los datos de la tarjeta micro SD. Para Obtener el más mejor rendimiento, formatee periodically (despuésde realizar las copias de seguidad de los archivos importantes). 'Format Warning' en 'Settings' se pueda encender para recordarle hacer este.

Instalacion & Encendido / Apagado

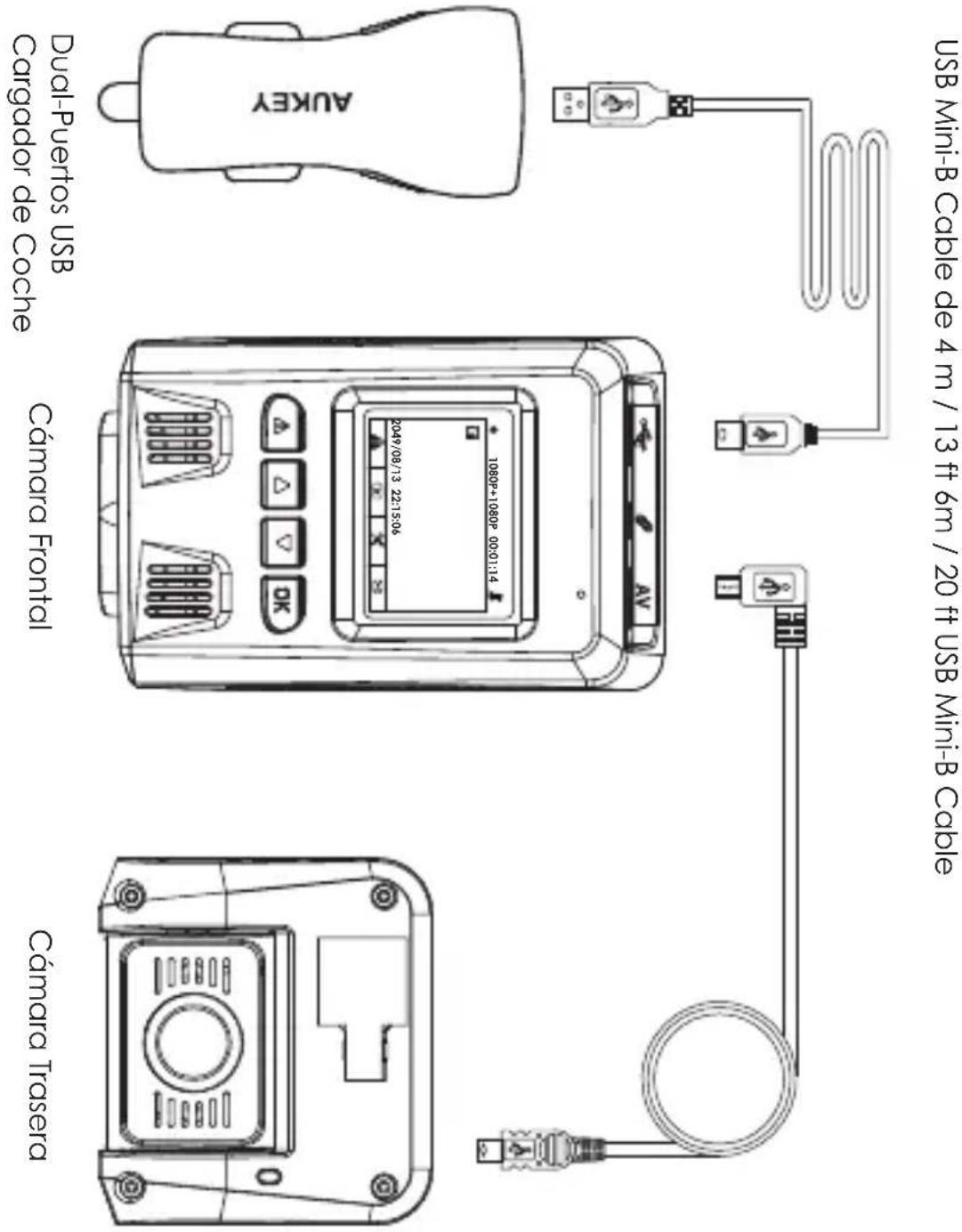

El sugiuente diagrama muestra las partes y la forma exacta en que se deben conectar los cables. Es posible que deseee connectar y probar el systema de la dash camar a ntes de la instalacion adecuada y de largo plazo en su vehiculo. Para realizar las pruebas comodas en su hogar, se peute utilizear un banco de alimentacion o un cargador de pared con un puerto USB de 1A o 2A en lugar del cargador de coche.

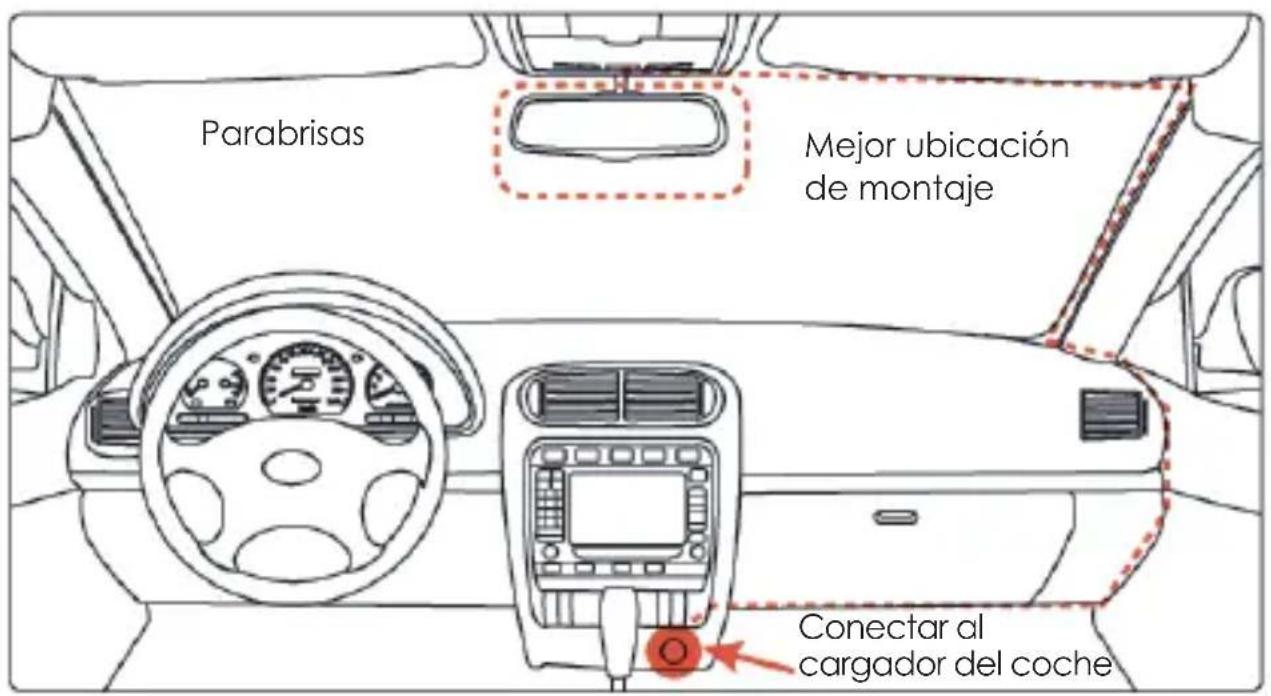

1. Para un rendimiento optimo, instale la AUKEY DR02 D cámara frontal / trasera en el centro superior de su parabrasas frontal / trasero, mirando hacía delante / atrás. La direccion de la lente se pueda ajustar hacía la arriba y el abajo
2. Utilice el Cable Mini-B de 6m / 20ft (con un conector en forma de L en un extremo) para conectar las dos cáscaras. El conector mini-B en forma de L se conecta en la entrada Mini-B AV de la CAMERA frontal y el除外 extremo en la calidad Mini-B AV de la CAMERA trasera
3. Conecte el Cable USB Mini-B de 4m / 13ft (con un conector USB-A estandar en un extremo) a uno de los puertos del cargador del coche y a la entrada de alimentacion Mini-B de la CAMERA frontal

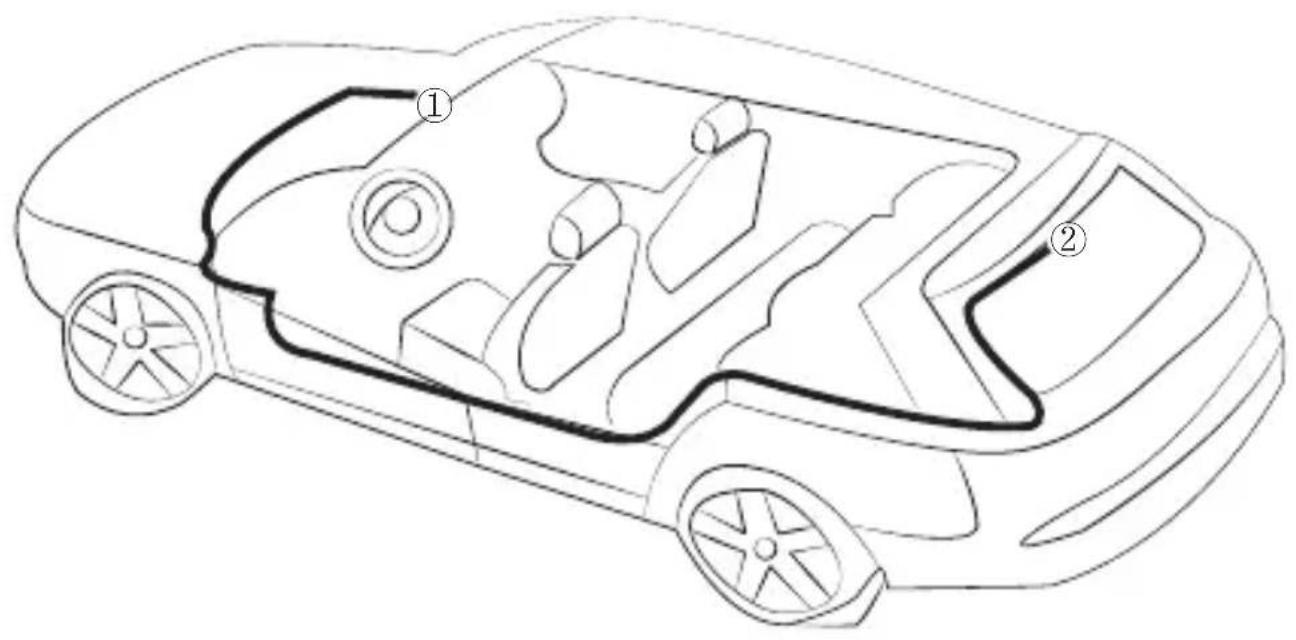

4. El enrutimiento del cable debe sermino como los dos diagramas seguides. Utilice los clips de cable para poder a fjjar los dos cables de forma comoda y segura. Lasciousao colocacion de los cables y el uso de los acabados y alfombras existentes para ocultarlos daran un trabajo masordenado

Precaución: AUKEY no es responsable de ningún día causado al o por el airbagdeferido a la colocacion Incorrecta del dispositivo o sus cables.

1. Para encenderla, inserte el cargador de coche en el enchufe de 12V de su coche. Después de encender cada vez que enciende su cocheasted, el sistema comenzará a grabar automatistically. Para apagarla, desconecte el cargador del coche o el cable mini-B conectado

Nota: Utilice los cables incluidos para garantizar un rendimiento optimo de AUKEY DR02 D.

Grabación de Video

Se crean los ARCHivos independentes para la grabacion de la casa frontal y trasera, por ese peut ver las imagenes de cada casa por分开ado y a un tamanio complete. Las grabaciones no se ven afectadas por la eleccion de la vista de pantalla o apagando la pantalla.

• Grabación en Bucle: La grabación comenzará automatistically antes de encenderlo con una tarjeta micro SD en el dispositivo. Cada archivo grabado tiene una duración de hasta diez horas, las imagenes antiguas se reemplazarán cuando el almacenimiento de la tarjeta micro SD está lleno
• Registro de detectación de movimiento: Active la detectión de movimiento en 'Setup'.Esta función está disnada para superviar cuando ha aparcido y salido de suvehicle, pero se requires una fuente de alimentación continua. Graba video cada vez que se detecta los movimientos por la CAMERA frontal o trasera
• Grabación con lapso de tiempo: Active la grabación con lapso de tiempo en 'Setup'.Esta funciona capturará unaImagen porsegundo para hacer que un video reproducido a 30 fps

Grabación de Emergencia

- Copiar de seguridad manualmente los ARCHivos

Presione para hacer una copia de seguidad del archivo actual para que no se sobrescribe. Un icono se aparecerá en la parte superior izquierda de la pantalla LCD para indicar que se está realizando una grabacion protegida de emergencia

- Copiar de sécurité automatístico de los ARCHIVOS

Una vez que el G-sensor sea activado por un impacto repentino, el dispositivo grabará automatistically y protejerla de ser sobrescribida. Ajustar la sensidad del G-sensor en en menu ‘Setup’

Nota: Ingrese al menu de lista de reproduccion o configuracion (o desconecte la alimentacion) para finalizar el modo de grabacion de emergencia.

Instantánea

• Mantenga presionado durante 3segundos paraayar una instantaneea,msteadasque está enel modeo degrabacion

• Los ARCHivos de instantáneas se.Encuentran en la carpeta \AUKEY\PHOTO de la tarjeta micro SD

• El icono se做不到as antes de tomar una instantanea. Estno no interruptirag la grabacion del video

Grabación del Audio

Encienda la grabación del audio presionando largamente当你 está en el modo de grabar (o atramés de adjustar en el menu ‘Setup’). Cuando la grabación del audio se está activada, se grabará el audio en-coche durante la grabación del video. Los detalles de los posiblespeligos que pueda surgir, especially en cuando está fuera de la CAMERA, poder proportionscar informationutil. Incluso peutecultivarlo para grabarlosnumerosde matriculas de vehículos que no pueda capturarse en el video.

USB Transferencia de Archivos

1. Conecte la Dash cármara (con la tarjeta interno) a su computadora usingo su propio cable de datos USB mini-B (el cable incluido es para la alimentacion solamente). Debe reconocerse como un dispositivo extraible (con una imagen de USB conductor que se muestra en la pantalla)
2. Encuentre los ARCHivos de la grabacion de video ubicados en la carpeta \ AUKEY\MOVIE(o \AUKEY\PHOTO para Instantaneeas)
3. Copie los ARCHIVOS en su computadora

Transferencia de Archivos de la Tarjeta Micro SD

1. Apague el dispositivo (desconectando el cable de alimentacion) y expulse la tarieta micro SD.

2. Inserte la tarjeta micro SD en una ranura para micro tarjetas de la computadora o un lector y su computadora detectará automatistically la tarjeta micro SD3. Encuentre los ARCHivos de grabación de video ubicados en la carpeta \ AUKEY\MOVIE (o \AUKEY\PHOTO para instantáneas)

3. Copie los ARCHivos en su computadora

Visualización de FOTOS y Videos

1. Presione a entrada en la lista de reproduccion
2. Para verotos videos, selezione Photo File' or Video File
3. Sezione el archivo que quiere ver y presione ok
4. Para videos, presione ok de nuevo para iniciaar la reproduccion

Eliminación y Bloqueo / Desbloqueo de los Fotos y Videos

• Presione para eliminar o para bloquear / desbloquear los ARCHivos deotosode videosdespuesde selec tionarlo enla lista de reproducir.Si se está reproduciendo un video, presione para detenerlo y bajo presione para eliminar o para bloquear /desbloquear
  LasOTOS y los videos no se peuvent recuperar una vez que sea eliminados
• Si se bloquea una Foto o un video, se protegerá y no se sobrescribirá

Cuidado & Uso del Producto

• Asegürese de que la CAMERA y el soporte está fijados firmamente en el lugar antes de usarla para registrar las caidas
• Mantener alejado de los liquidos, calores extremos y fuertes Campos magnéticos
• Evite tocar la superficie de la lente. Se pueda limpar con un bastoncillo de algodón o un papel de limpieza para lentes. Si es dificil a quitarserialquier sueidad, se pueda usar un limpiador no-abrasivo de lentes de gafas. No utilise las cosas corrosivas
• Mantenga las copias de seguridad de los videos y lasotos importantes enotherslugares para protegerse de la corrupcion de los archivos o la perdidacausada porequalquier problema de tarjeta SD

Garantía & Apoyo al Cliente

Para preguntas, soportes o reclamaciones de garantía, pángase en contacto con nosotros en la direccion que se correspondan con su region. Incluyase por favor su número deorden de Amazon y número de modelos del producto.

Pedidos de Amazon EU: [e-mail]

*Observe por favor, AUKEY pueda proportionsar solamente el serviceo after-sales para los productos comprados directamente de AUKEY. Siusted ha comprado de un vendedor diferente,pongase en contacto con ellos directamente por cuestiones de servicios o garantia por favor.
