DCR020 - Radio DEWALT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Radio DEWALT DCR020, compatible Bluetooth, puissance de 20W, alimentation par batterie ou secteur.
Utilisation	Conçue pour les chantiers, résiste aux conditions difficiles, permet d'écouter la radio ou de diffuser de la musique via Bluetooth.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer les grilles de haut-parleur, consulter le manuel pour les réparations spécifiques.
Sécurité	Utiliser uniquement avec des batteries DEWALT compatibles, éviter l'exposition à l'eau et à l'humidité, ne pas utiliser dans des environnements explosifs.
Informations générales	Poids léger pour une portabilité aisée, design robuste, garantie constructeur de 3 ans.

FOIRE AUX QUESTIONS - DCR020 DEWALT

Comment puis-je allumer la radio DEWALT DCR020 ?

Pour allumer la radio, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que la radio est chargée ou connectée à une source d'alimentation.

La radio ne capte pas les stations FM. Que faire ?

Assurez-vous que l'antenne est complètement déployée. Essayez de tourner la radio pour améliorer la réception. Vous pouvez également essayer de rechercher les stations manuellement.

Comment régler le volume de la radio ?

Utilisez le bouton de volume situé sur le panneau de contrôle pour augmenter ou diminuer le niveau sonore de la radio.

La radio ne charge pas. Que dois-je vérifier ?

Vérifiez que le câble d'alimentation est correctement branché à la radio et à la source d'alimentation. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Puis-je connecter mon téléphone à la radio DEWALT DCR020 ?

Oui, vous pouvez connecter votre téléphone à la radio via Bluetooth. Activez le Bluetooth sur votre téléphone, puis sélectionnez la radio dans la liste des appareils disponibles.

Comment réinitialiser la radio DEWALT DCR020 ?

Pour réinitialiser la radio, débranchez-la de la source d'alimentation pendant environ 10 secondes, puis rebranchez-la. Cela devrait réinitialiser les paramètres.

La radio s'éteint toute seule. Pourquoi ?

La radio peut s'éteindre automatiquement si elle est inactivée pendant un certain temps pour économiser l'énergie. Si vous souhaitez éviter cela, vérifiez les paramètres d'économie d'énergie.

Où puis-je trouver des pièces de rechange pour la DEWALT DCR020 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de DEWALT ou chez les revendeurs agréés. Assurez-vous de vérifier le modèle pour garantir la compatibilité.

MODE D'EMPLOI DCR020 DEWALT

Français (traduction de la notice d'instructions originale) 35

Vous avez choisi un outil DEWALT. Des années d'expertise dans le développement et l'innovation de ses produits ont fait de DEWALT le partenaire privilégié des utilisateurs professionnels d'outils électriques.

Fiche technique

	DCR020 DCR021
Voltage de batterie AC/DC DC
Tension V	DC	10.8/14.4/18 10.8/14.4/18
Tension du secteur V	AC	230 —
Type de batterie Li-Ion Li-Ion
Poids (sans le bloc-piles) kg 2.9 1.93

Radio DCR020/DCR021

DEWALT déclare par la présente que la radio DCR021 DEWALT est conforme à la Directive 2014/53/UE et à toutes les prescriptions des directives européennes applicables.

L'intégralité de la déclaration de conformité européenne est accessible auprès de DEWALT Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne ou à l'adresse Internet suivante : www.2helpu.com Rechercher par produit et numéro de type indiqué sur la plaque signalétique.

AVERTISSEMENT : afin de réduire le risque de blessure, lisez le manuel d'instruction.

Définitions : consignes de sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l'utilisateur et soyez attentif à ces symboles.

DANGER : indique une situation dangereuse imminente qu'elle n'est pas évitée, entraînera des blessures graves ou mortelles.

AVERTISSEMENT : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.

ATTENTION : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

Consignes de sécurité générales propres aux outils électriques

AVERTISSEMENT : lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d'incendie et/ou de dommages corporels graves.

Consignes de sécurité pour les radios

• Retirez le bloc-batterie. Éteignez l'appareil avant de le laisser sans surveillance. Retirez le bloc-batterie lorsqu'il n'est pas utilisé, avant de changer un accessoire ou un équipement et avant de procéder à l'entretien.
• Cet appareil est prévu pour être utilisé sous des climats tempérés.
• L'utilisation de cet appareil n'est pas prévue pour les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées, ou qui manquent d'expérience et de connaissances, sauf si ces personnes sont surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• La radio ne doit pas être exposée aux gouttes ni aux projections d'eau ; aucun objet rempli de liquide (par ex. vases) ne doit y être placé dessus.
• Aucune source de flamme nue (par ex. bougie allumée) ne doit être placée sur la radio.
• La radio est conçue pour un usage professionnel, à l'intérieur uniquement.

Sécurité électrique

Vérifiez toujours que la tension du bloc-batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifiez également que la tension de votre chargeur correspond à celle du secteur.

AVERTISSEMENT : risque de choc électrique. Utilisez un lieu sec uniquement. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécialement adapté et disponible auprès du service assistance de DLWALT.

Utilisation d'une rallonge

N'utiliser une rallonge qu'en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Caractéristiques techniques).

Piles Chargeurs/Durées de charge (minutes)
Cat # V		Ah	Poidskg	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 180
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 270
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 40
DCB187 18 3,0 0,48 140 70 45 45 45 90
DCB141 14,4 1,5 0,30 70 35 22 X 22 45
DCB142 14,4 4,0 0,54 185 100 60 X 60 120
DCB143 14,4 2,0 0,30 90 50 30 X 30 60
DCB144 14,4 5,0 0,52 240 120 75 X 75 150
DCB145 14,4 1,3 0,30 60 30 22 X 22 40
DCB125 10,8 1,3 0,20 60 30 22 X 22 40
DCB127 10,8 2,0 0,20 90 50 30 X 30 60

La section minimale du conducteur est de 1 mm² pour une longueur maximale de 30 m.

En cas d'utilisation d'un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

Chargeurs

Les chargeurs DEWALT ne nécessitent aucun réglage et sont conçus pour une utilisation la plus simple possible.

Consignes de sécurité importantes propres à tous les chargeurs de batteries

CONSERVEZ CES INSTRUCTIONS : ce manuel contient d'importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les Caractéristiques Techniques).

- Avant d'utiliser le chargeur, lire toutes les instructions et les marquages d'avertissement sur le chargeur, le bloc batterie et le produit utilisant le bloc batterie.

AVERTISSEMENT : risque de choc. Ne pas laisser les liquides pénétrer dans le chargeur. Risque de choc électrique.

AVERTISSEMENT : nous recommandons l'utilisation d'un disjoncteur différentiel avec un seuil de déclenchement de 30mA ou moins.

ATTENTION : risque de brûlure. Pour réduire le risque de blessures, ne charger que des batteries rechargeables DEWALT. Les autres types de batteries peuvent exploser et causer des blessures et des dégâts.

ATTENTION : les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVIS : sous certaines conditions, lorsque le chargeur est branché à l'alimentation électrique, les contacts de charge exposés à l'intérieur du chargeur peuvent être mis en

court-circuit par un corps étranger. Les corps étrangers de nature conductrice tels que, mais ne se limitant pas à, la laine d'acier, le papier aluminium ou toute accumulation de particules métalliques doivent être tenus éloignés des cavités du chargeur. Débranchez toujours le chargeur de la prise lorsqu'il n'y a pas de pack batterie dans la cavité. Débranchez le chargeur avant de le nettoyer.

- NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionner ensemble.

- Ces chargeurs ne sont pas prévus pour d'autres utilisations que la charge des batteries rechargeables DEWALT. Toute autre utilisation peut causer un risque d'incendie, de choc électrique ou d'électrocution.

- Ne pas exposer le chargeur à la pluie ou à la neige.

- Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et au cordon.

- S'assurer que le cordon est placé de sorte qu'on ne puisse pas marcher dessus, trébucher ou l'endommager d'une autre manière.

- Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d'une rallonge peut causer un risque d'incendie, de choc électrique ou d'électrocution.

- Ne placez aucun objet sur le chargeur et ne le placez pas sur une surface molle qui pourrait obstruer les fentes d'aération et entraîner une chaleur interne excessive. Éloignez le chargeur de toute source de chaleur. Le chargeur est aéré par des fentes au-dessus et au-dessous du boîtier.

- Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés—les faire remplacer immédiatement.

• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il est tombé, ou s'il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparation agréé.
• Ne pas démonter le chargeur ; l'apporter à un centre de réparation agréé lorsqu'un entretien ou une réparation est nécessaire. Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d'électrocution ou d'incendie.
• Si le cordon d'alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter tout risque.
• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas les risques. • NE JAMAIS tenter de relier 2 chargeurs ensemble.
• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230 V. Ne pas essayer de l'utiliser avec n'importe quelle autre tension. Cette directive ne concerne pas le chargeur pour véhicule.

Recharger une batterie (fig. d)

1. Branchez le chargeur dans une prise appropriée avant d'insérer le bloc-batterie.
2. Insérez le bloc-batterie 9 dans le chargeur en vous assurant qu'il soit parfaitement bien en place. Le voyant rouge (charge) clignote de façon répétée pour indiquer que le processus de charge a commencé.
3. La fin de la charge est indiquée par le voyant rouge restant fixe en continu. Le bloc-batterie est alors complètement rechargé et il peut soit être utilisé, soit être laissé dans le chargeur. Pour retirer le bloc-batterie du chargeur, enfoncez le bouton de libération de la batterie 17 sur le bloc-batterie.

REMARQUE : Pour garantir les meilleures performances et la durée de vie des blocs-batteries Li-lon, rechargez-les complètement avant la première utilisation.

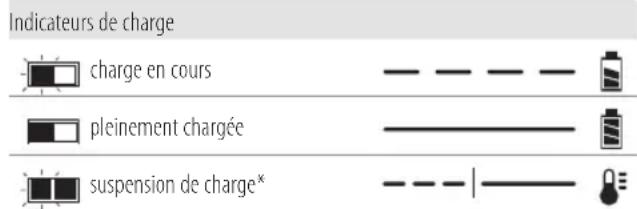

Fonctionnement du chargeur

Consultez les indicateurs ci-dessous pour connaître l'état de charge du bloc-batterie.

Indicateurs de charge charge en cours pleinement chargée suspension de charge*

* Le voyant rouge continue à clignoter, mais un voyant jaune s'allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, le voyant jaune s'éteint et le chargeur reprend la procédure de charge.

Les chargeurs compatibles ne rechargent pas un bloc batterie défectueux. Le chargeur indique un défaut de la batterie en refusant de s'allumer.

REMARQUE : cela peut également signifier un problème sur un chargeur.

Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d'assistance agréé.

Délai bloc chaud/froid

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu'à ce que la batterie ait atteint la température adéquate. Le chargeur passe ensuite directement en mode Charge. Cette fonctionnalité permet une durée de vie maximale de la batterie.

Un bloc-batterie froid se recharge à une cadence plus lente qu'un bloc-batterie chaud. Le bloc-batterie se charge à ce taux réduit pendant tout le cycle de charge et n'atteint pas le niveau de charge maximum même si la batterie se réchauffe.

Le chargeur DCB118 est équipé d'un ventilateur conçu pour refroidir le bloc-batterie. Le ventilateur se met automatiquement en marche si le bloc-batterie a besoin d'être refroidi. Ne faites jamais fonctionner le chargeur si le ventilateur ne fonctionne pas correctement ou si les fentes d'aération sont bouchées. Ne laissez pénétrer aucun corps étranger à l'intérieur du chargeur.

Système de protection électronique

Les outils XR Li-lon sont conçus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d’être complètement déchargée.

L'outil s'éteint automatiquement si le système de protection électronique se déclenche. Si cela se produit, placez la batterie lithium-ion sur le chargeur jusqu'à ce qu'elle soit complètement rechargée.

Fixation murale

Ces chargeurs sont conçus pour être fixés au mur ou pour être posés à la verticale sur une table ou un établi. En cas de fixation au mur, placez le chargeur près d'une prise électrique et loin d'un coin ou de toute autre obstacle qui pourrait gêner le flux d'air. Utilisez l'arrière du chargeur comme gabarit pour l'emplacement des vis au mur. Fixez le chargeur à l'aide de vis pour cloisons sèches (achetées séparément) d'au moins 25,4 mm de long avec un diamètre de tête de 7 et 9 mm, vissées dans du bois à une profondeur optimale laissant ressortir environ 5,5 mm de la vis. Alignez les fentes à l'arrière du chargeur avec les vis qui dépassent et insérez-les complètement dans les fentes.

Consignes de nettoyage du chargeur

AVERTISSEMENT : Risque de choc. Débranchez le chargeur de la prise de courant avant le nettoyage.

La saleté et la graisse peuvent être éliminées de l'extérieur du chargeur avec un chiffon ou une brosse souple non métallique. N'utilisez ni eau, ni autre solution de nettoyage. Ne laissez jamais aucun liquide pénétrer à l'intérieur de l'appareil et n'immergez jamais aucune pièce de l'appareil dans aucun liquide.

Consignes de sécurité importantes propres à toutes les batteries

Pour commander une batterie de rechange, s'assurer d'inclure son numéro de catalogue et sa tension.

La batterie n'est pas totalement chargée en usine. Avant d'utiliser la batterie et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la procédure de charge ci-après.

LIRE TOUTES ces consignes

• Ne pas charger ou utiliser une batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc-pile du chargeur peut enflammer la poussière ou des émanations.
• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d'aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de graves blessures.
• Charger le bloc batterie uniquement dans les chargeurs DEWALT.
• NE PAS l'éclabousser ou l'immerger dans l'eau ou d'autres liquides.
• Ne pas ranger ou utiliser le radio et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40 °C (104 °F) (comme dans les remises extérieures ou les bâtiments métalliques l'été).
• Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée, car elle pourrait exploser au contact des flammes. Au cours de l'incinération des batteries au lithium-ion, des vapeurs et matières toxiques sont dégagées.
• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l'eau claire. En cas de contact oculaire, rincer l'œil ouvert à l'eau claire une quinzaine de minutes, ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, noter que l'électrolyte de la batterie est composé d'un mélange de carbonates organiques liquides et de sels de lithium.
• Le contenu des cellules d'une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l'individu à l'air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT : risques de brûlures. Le liquide de la batterie pourrait s'enflammer s'il est exposé à des étincelles ou à une flamme.

AVERTISSEMENT : ne jamais tenter d'ouvrir le bloc batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fissuré ou endommagé, ne pas l'insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d'un coup de marteau, piétiné). Risque de choc électrique ou d'électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y être recyclés.

AVERTISSEMENT : risque d'incendie. Ne rangez et ne transportez pas le bloc-batterie s'il est possible que des objets métalliques entrent en contact avec les

bornes de la batterie. Ne placez par exemple pas le bloc-batterie dans des tabliers, poches, boîtes à outils, boîtes de kits d'accessoires, tiroirs, etc. en présence de clous, vis, clés, etc.

ATTENTION : après utilisation, ranger l'outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d'un gros bloc batterie peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilité.

Transport

AVERTISSEMENT : risque d'incendie. Le transport des batteries peut causer un incendie si les bornes de la batterie entrent accidentellement en contact avec des matériaux conducteurs. Lors du transport des batteries, assurez-vous que les bornes de la batterie sont protégées et bien isolées des matériaux avec lesquels elles pourraient entrer en contact et qui pourraient provoquer un court-circuit.

Les batteries DEWALT sont conformes à toutes les réglementations d'expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommandations de l'ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises dangereuses de l'International Air Transport Association (IATA), les réglementations de l'International Maritime Dangerous Goods (IMDG) et l'accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été testées conformément à la section 38,3 des recommandations de l'ONU pour les tests et critères relatifs au transport des marchandises dangereuses.

Dans la plupart des cas, l'envoi d'un bloc-batterie DEWALT ne sera pas soumis à la classification réglementée de classe 9 pour les matières dangereuses. En règle générale, seuls les envois contenant une batterie Lithium-Ion d'une énergie nominale supérieure à 100 Watts/heure (Wh) nécessitent une expédition réglementée de classe 9. L'énergie nominale en Watts/heure de toutes les batteries Lithium-Ion est indiquée sur l'emballage. De plus, en raison de la complexité de la réglementation, DEWALT ne recommande pas l'expédition aérienne de blocs-batteries seuls, peu importe le wattage/heure nominal. Les envois d'outil avec batterie (kit combiné) peuvent être faits par avion si le wattage/heure nominal du bloc-batterie n'excède pas 100 Wh.

Que l'expédition soit exemptée ou réglementée, l'expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l'emballage, à l'étiquetage/au marquage et aux exigences de documentation.

Les informations fournies dans cette section du manuel sont fournies en bonne foi et sont considérées précises au moment de la rédaction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut être fournie. L'acheteur a la responsabilité de s'assurer que ses activités sont conformes aux réglementations applicables.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l'abri de toute lumière solaire directe et de tout excès de

température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante après utilisation.

1. Pour un stockage prolongé, il est recommandé de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleurs résultats.

REMARQUE : les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l'utilisation.

Étiquettes sur le chargeur et la batterie

En plus des pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc batterie peuvent montrer les pictogrammes suivants :

Lire la notice d'instructions avant toute utilisation.

Consulter la Fiche technique pour les temps de charge.

Batterie en charge.

Batterie chargée.

Batterie défectueuse.

Ne pas mettre en contact avec des objets conducteurs.

Ne pas recharger une batterie endommagée.

Ne pas exposer à l'eau.

Remplacer systématiquement tout cordon endommagé.

Recharger seulement entre 4 °C et 40 °C.

Utiliser uniquement à l'intérieur.

Mettre la batterie au rebut conformément à la réglementation en matière d'environnement.

Recharger les blocs batterie DEWALT uniquement avec les chargeurs DEWALT appropriés. La recharge des blocs batterie différents des batteries DEWALT appropriées avec un chargeur DEWALT peut entraîner leur explosion ou d'autres situations dangereuses.

Ne jetez pas le bloc batterie au feu.

Contenu de l'emballage

Ce carton comprend :

1 Radio

1 Bloc batterie Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1 modèles)

2 Blocs batterie Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2 modèles)

3 Blocs batterie Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3 modèles)

1 Notice d'instructions

REMARQUE : les batteries, les chargeurs et les coffrets de transport ne sont pas fournis avec les modèles N. Les batteries et les chargeurs ne sont pas fournis avec les modèles NT. Les modèles B intègrent des batteries avec fonction Bluetooth®.

REMARQUE : la marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth®, SIG, Inc. et DEWALT les utilise sous licence. Les autres marques et noms commerciaux appartiennent à leur propriétaires respectifs.

- Vérifier que l'appareil et ses pièces ou accessoires n'ont pas été endommagés lors du transport.

- Prendre le temps de lire attentivement et comprendre cette notice d'instructions avant toute utilisation de l'appareil.

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil :

Lire la notice d'instructions avant toute utilisation.

Emplacement de la date codée de fabrication (fig. b)

La date codée de fabrication 18, qui comprend aussi l'année de fabrication, est imprimée sur le boîtier.

Exemple :

2018 XX XX

Année de fabrication

Description (fig. a–d)

AVERTISSEMENT : ne jamais modifier l'outil électrique ou un de ses composants. Il y a risques de dommages corporels ou matériels.

1 Bouton d'alimentation

2 Molette de volume

3 Touches fléchées

4 Bouton de mode

5 Bouton Menu

6 Antenne

7 Bouton Entrée/Affichage

8 Écran LCD

9 Pack batterie

10 Bouton de témoins de batterie

11 Logement de la batterie 12 Port auxiliaire 13 Vis du cache batterie 14 Pile bouton 15 Trappe pile bouton 16 USB port (DCR020 seulement)

Montage et réglages

AVERTISSEMENT : pour réduire tout risque d'amages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.

Tout démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT : utiliser exclusivement des batteries et d'œurs DEWALT.

Insérer et retirer le bloc-batterie de la radio (fig. d)

REMARQUE : pour un résultat optimal, assurez-vous que le bloc-batterie 9 est complètement chargé.

Pour installer le bloc-batterie dans la radio

1. Alignez le bloc-batterie 9 avec les rails à l'intérieur du compartiment de batterie 11.
2. Faites-le coulisser dans la poignée jusqu'à ce qu'il soit correctement logé dans l'outil et vérifiez qu'il ne se libère pas.

Pour retirer le bloc-batterie de la radio

1. Appuyez sur le bouton de libération 17 et tirez fermement sur le bloc-batterie pour le sortir de son compartiment.
2. Insérer le bloc batterie dans le chargeur comme décrit dans la section du chargeur de ce manuel.

Témoin de charge des blocs batterie (fig. d)

Certains blocs batterie DEWALT incluent un témoin de charge composé de trois voyants verts qui indiquent le niveau de charge restant dans le bloc batterie.

Pour activer le témoin de charge, maintenir enfoncé le bouton du témoin de charge 10. Une combinaison de trois voyants verts s'allume pour indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est au-dessous de la limite utilisable, le témoin de charge ne s'allume pas et la batterie doit être rechargée.

REMARQUE : le témoin de charge est uniquement une indication de la charge restante dans le bloc batterie. Il n'indique pas la fonctionnalité de l'outil et peut être sujet à des variations selon les composants du produit, la température et l'application de l'utilisateur final.

Pour installer la pile bouton (fig. b)

AVERTISSEMENT : lors du remplacement de la pile, utilisez une pile de même marque et de même type. Respectez la polarité correcte (+ et −) lors du remplacement des piles. Ne pas conserver ou transporter

les piles de manière que des objets métalliques puissent toucher les bornes de la pile.

AVERTISSEMENT : pour réduire tout risque de dégâts corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.

1. Arrêter la radio et la débrancher de la source d'alimentation.
2. Dévissez la vis 13 sur le volet de fermeture 15.
3. Appuyez sur le verrou du volet de fermeture puis tirez pour ouvrir.
4. Insérez la pile bouton 14 en suivant le diagramme à l'intérieur de son réceptacle.
5. Réinstallez le volet de fermeture puis insérez et resserrez la vis.

REMARQUE : Pour réinitialiser l'écran LCD et l'horloge, retirez la pile bouton puis réinstallez-la. Suivez cette procédure si l'écran semble verrouillé.

Consignes d'utilisation

AVERTISSEMENT : respecter systématiquement les consignes de sécurité et les normes en vigueur.

AVERTISSEMENT : ne placez pas la radio dans des eaux où elle serait exposée à des gouttes ou des projections d'eau.

Fonctionnement sur secteur

Déballez le cordon d'alimentation et branchez-le dans une prise murale de 230 VCA.

Réglage de la puissance et du volume

1. Pour mettre la radio en marche, appuyez sur le bouton d'alimentation 1. REMARQUE : lors de la première utilisation de la radio, elle passe en mode DAB et recherche automatiquement les stations. Elle règle ensuite l'heure et commence à lire la première station qu'elle trouve. Si aucun signal horaire n'est disponible, veuillez consulter Programmation de l'horloge pour régler l'heure manuellement.
2. Tournez la molette 2 vers la droite pour augmenter le volume. Pour diminuer le volume, tournez-la vers la gauche.

Sélection du mode

Pour choisir l'une des fonctions de mode (DAB, FM ou AUX), appuyez sur le bouton de mode jusqu'à trouver la fonction désirée. Par exemple, si la radio est en DAB, visible en haut à gauche de l'écran LCD, appuyez deux fois sur le bouton de mode pour passer à AUX.

Mode DAB - syntonisation

Lors de la première mise en marche de l'appareil en mode DAB/DAB+, la radio recherche automatiquement les stations diffusées dans la région.

Utilisez les touches fléchées gauche ou droite pour faire défiler les stations.

REMARQUE : lorsque vous vous déplacez ou si la réception n'était pas bonne lors de la première recherche (possible si l'antenne n'était pas soulevée), la liste des stations disponibles peut être vide ou incomplète. L'exécution manuelle d'une recherche automatique permettra de trouver toutes les stations diffusées.

Pour effectuer une recherche automatique :

1. Appuyez sur le bouton de menu 5, faites défiler les options à l'aide de la touche fléchée droite 3 jusqu'à atteindre Recherche automatique et sélectionnez cette option en appuyant sur le bouton Entrée/affichage 7.

Appuyez sur le bouton Entrée/affichage 7 pour effectuer la recherche automatique.

Mode DAB – suppression de station

Certaines stations que votre radio recevait et qui ne sont plus disponibles peuvent afficher un ? après le nom de la station. Pour supprimer ces stations de la liste, utilisez la fonction Suppression :

1. Appuyez sur Menu 5 et faites défiler vers la droite jusqu'à l'option Suppression.
2. Appuyez sur Entrée/affichage 7 pour sélectionner.

Mode DAB – compression de PLAGE dynamique (DRC)

Cette fonction réduit la différence entre le son le plus fort et le plus faible diffusé. En pratique, les sons plus faibles sont amplifiés et les sons plus forts sont atténués. Les options suivantes sont disponibles :

0 la DRC de diffusion est ignorée

1/2 règle la DRC à la moitié du niveau transmis

1 utilise le niveau de DRC transmis

2 double le niveau de DRC transmis

REMARQUE : La DRC ne fonctionne que si elle est activée par le diffuseur.

Pour la syntonisation :

Appuyez sur la flèche de droite pour déplacer le tuner vers le haut de la bande de fréquence ou appuyez sur la flèche de gauche pour le déplacer vers le bas de la bande de fréquence.

Maintenez enfoncée la touche fléchée droite 3 une fois, puis relâchez-la. La fréquence du tuner augmentera pour rechercher la première station de radio ayant un signal suffisamment clair et s'arrêtera sur cette station. Vous pouvez appuyer à nouveau sur la flèche de droite pour continuer la recherche de stations de radio à une fréquence plus élevée. Vous pouvez appuyer sur la flèche de gauche pour rechercher des stations de radio à une fréquence moins élevée. La fonction de recherche est disponible en mode FM.

Programmation de l'horloge

L'heure et la date peuvent être mises à jour manuellement ou synchronisées automatiquement avec les signaux horaires nationaux diffusés par DAB (si disponibles).

Pour synchroniser automatiquement l'horloge : (mode DAB uniquement)

REMARQUE : Lors de la première utilisation de la radio, elle passe en mode DAB et recherche automatiquement les stations.

1. Appuyez sur le bouton de menu 5.
2. Utilisez les touches fléchées 3 pour faire défiler jusqu'à Réglage de l'horloge et appuyez sur le bouton Entrée/affichage 7.
3. Faites défiler jusqu'à Synchroniser l'heure maintenant et appuyez sur le bouton Entrée/affichage pour sélectionner. L'horloge est automatiquement synchronisée avec les signaux horaires nationaux.

Pour régler manuellement l'horloge : (mode FM et DAB)

1. Appuyez sur le bouton de menu 5.
2. Utilisez les touches fléchées 3 pour faire défiler jusqu'à Réglage de l'horloge sur l'écran LCD et appuyez sur le bouton Entrée/affichage 7.
3. Faites défiler jusqu'à Date et heure et appuyez sur le bouton Entrée/affichage 7.
4. Réglez la date et l'heure à l'aide des touches fléchées gauche et droite 3.
5. Lorsque l'heure désirée est réglée, appuyez sur le bouton Entrée/affichage 7 pour valider.

Autres options du menu réglage de l'horloge :

• Format de l'heure : Sélectionnez le format d'affichage de l'heure sur 12h ou 24h
• Format de date : Sélectionnez le format d'affichage de la date MM/JJ/AAAA, AAAA/MM/JJ ou JJ/MM/AAAA.

Remarques radio importantes (fig. c)

1. La radio fonctionne jusqu'à 14 heures avec une batterie saine de 4,0 amp complètement chargée. L'utilisation de batteries ayant une tension ou une capacité inférieures entraîne une réduction de la durée de fonctionnement.
2. La réception peut varier en fonction de l'emplacement et de la puissance du signal radio.
3. Certains générateurs peuvent provoquer des bruits de fond.
4. Pour utiliser le port auxiliaire 12, brancher la prise de sortie d'un lecteur CD, iPod® ou lecteur MP3 dans le port. Le son provenant de la source extérieure est lu par les hauts-parleurs de la radio.
5. Le port de sortie USB 16 est un port de raccordement pour l'alimentation des appareils de faible puissance comme les téléphones portables ou les lecteurs CD/MP3. Il est à noter que la radio ne peut pas effectuer la recharge par le port USB si elle est alimentée par les piles. (DCR020 seulement)

*iPod est une marque déposée d'Apple, Inc.

Maintenance

Votre chargeur/radio DEWALT a été conçu pour fonctionner longtemps avec un minimum de maintenance. Son fonctionnement continu et satisfaisant dépendra d'un entretien adéquat.

Remarques sur la réparation

Ce produit ne peut pas être réparé par l'utilisateur. La radio ne contient aucune pièce pouvant être réparée par l'utilisateur. La réparation dans un centre de service agréé est nécessaire pour éviter les dégâts causés aux composants internes sensibles à l'électricité statique.

Entretien

AVERTISSEMENT : éliminer poussière et saleté du l'artes principal à l'aide d'air comprimé chaque fois que les orifices d'aération semblent s'encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cette procédure.

AVERTISSEMENT : ne jamais utiliser de solvants ou tout autre produit chimique décapant pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques pourraient attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l'eau et un savon doux. Protéger l'outil de tout liquide et n'immerger aucune de ses pièces dans aucun liquide.

Accessoires en option

AVERTISSEMENT : du fait que les accessoires, autres que deux proposés par DEWALT, n'ont pas été testés avec ce produit, leur utilisation avec cette radio pourrait être dangereuse. Afin de réduire le risque de blessure, n'utilisez que des accessoires DEWALT, recommandés pour ce produit.

Veuillez consulter votre revendeur pour plus d'informations sur les accessoires appropriés.

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veuillez recycler les produits électriques et les batteries conformément aux dispositions locales en vigueur. Pour plus d'informations, consultez le site www.2helpU.com.

Recharger cette batterie longue durée lorsqu'elle ne produira plus assez de puissance pour effectuer un travail qu'elle faisait facilement auparavant. En fin de vie utile, mettre la batterie au rebut conformément à la réglementation en matière d'environnement :

• Enfoncez complètement le bloc batterie, puis retirez-le de la radio.
• Les cellules lithium-ion sont recyclables. Les apporter au revendeur ou dans un centre de recyclage local. Les blocs batterie collectés seront recyclés ou mis au rebut correctement.
