Type de produit	Commutateur Ethernet industriel
Marque	Wago
Modèle	8521417
Largeur	50 mm
Profondeur à partir du niveau supérieur du rail	120 mm
Profondeur totale	160 mm
Poids	780 g
Couleur	Noir
Matériau du boîtier	Feuille d'acier
Température ambiante (fonctionnement)	-40 à 70 °C
Température ambiante (stockage)	-40 à 80 °C
Indice de protection	IP30
Humidité relative (sans condensation)	95 %
Type de montage	Rail DIN 35 mm
Résistance aux vibrations	Selon CEI 60068-2-6
Résistance aux chocs	Selon CEI 60068-2-27
CEM – Susceptibilité	Selon EN 61000-6-2
CEM – Émission	Selon EN 61000-6-4
Marquage	CE
Nombre de ports Ethernet	5 ports 1000BASE-T + 2 slots SFP 1000BASE (estimation d'après documentation)
Alimentation (PoE)	4 ports PoE (d'après documentation)
Température étendue	Oui
Accessoires compatibles	Modules SFP, connecteurs RJ-45, alimentations
Entretien	Nettoyer avec un chiffon sec et non abrasif ; éviter les solvants
Installation	Montage sur rail DIN 35 mm ; respecter les conditions environnementales

FOIRE AUX QUESTIONS - 8521417 Wago

Quel type de commutateur est le Wago 8521417 ?

Le Wago 8521417 est un commutateur Ethernet industriel (Industrial ECO Switch) conçu pour une utilisation sur rail DIN.

Combien de ports possède le 8521417 ?

Il dispose de 5 ports 1000BASE-T et de 2 slots SFP pour modules fibre optique 1000BASE-SX/LX, ainsi que de 4 ports PoE.

Quelle est la température de fonctionnement du commutateur ?

La température ambiante de fonctionnement est de -40 à 70 °C, avec une température de stockage de -40 à 80 °C.

Comment installer le Wago 8521417 ?

Il se monte sur rail DIN 35 mm (type TS 35). Fixez-le à l'aide des étriers de serrage et respectez les distances de refroidissement.

Qu'est-ce que le PoE sur ce commutateur ?

Le PoE (Power over Ethernet) permet d'alimenter des appareils comme des caméras IP via les ports Ethernet. Le 8521417 offre 4 ports PoE.

Quels modules SFP sont compatibles avec le 8521417 ?

Les modules SFP compatibles incluent les références Wago 852-1200 (multimode), 852-1210 (monomode LX) et 852-1280 (monomode ZX).

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et non abrasif. Évitez tout solvant ou produit chimique agressif qui pourrait endommager le boîtier.

Quelle est la protection IP du 8521417 ?

L'indice de protection est IP30, ce qui le protège contre les corps solides de plus de 2,5 mm mais non contre l'eau.

Le commutateur est-il résistant aux vibrations et aux chocs ?

Oui, il est conforme aux normes CEI 60068-2-6 (vibrations) et CEI 60068-2-27 (chocs), adapté aux environnements industriels.

Où trouver la notice complète du 8521417 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou sur le site officiel de Wago.

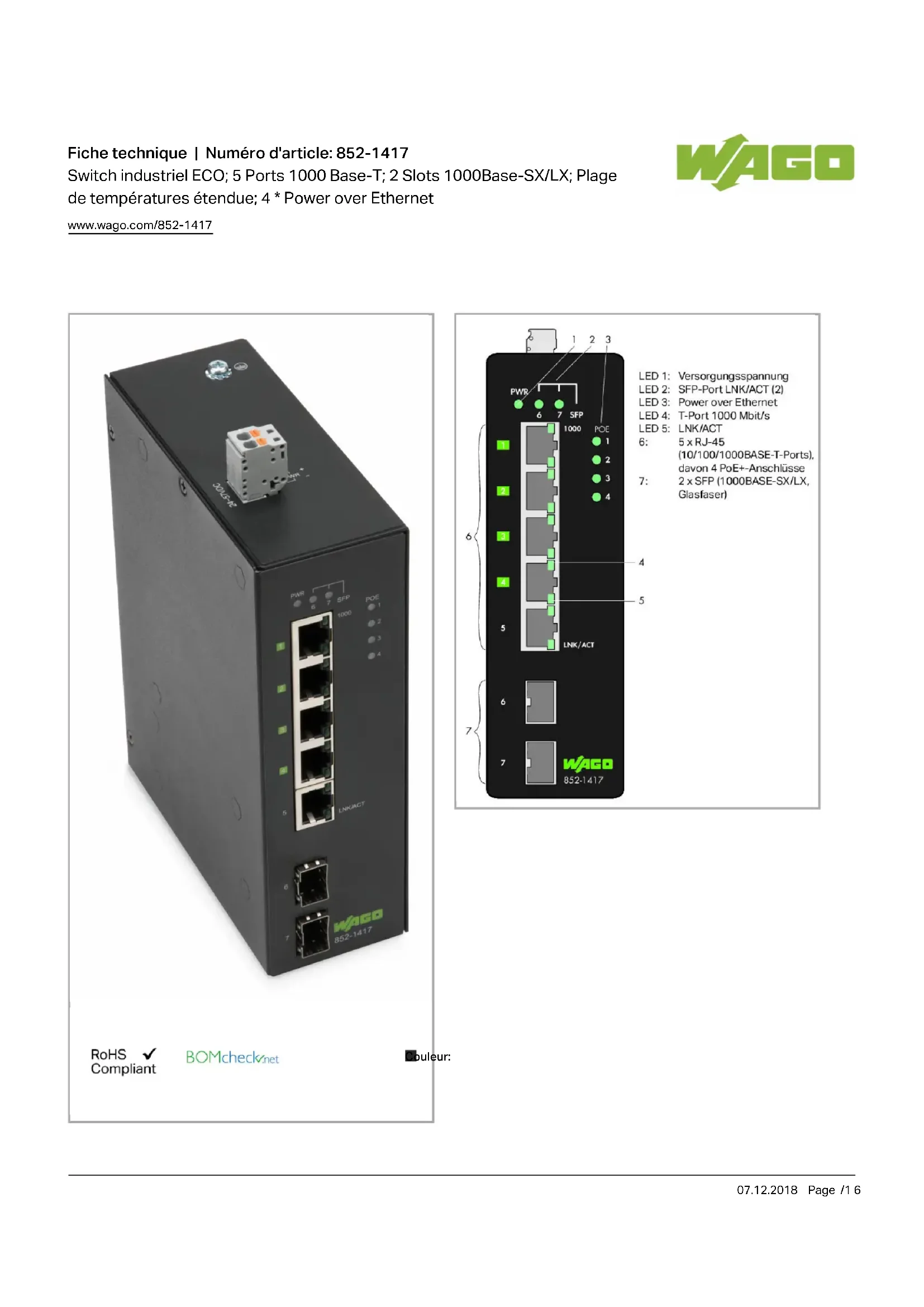

MODE D'EMPLOI 8521417 Wago

Données géométriques

Largeur	50 mm / 1.969 inch
Profondeur à partir du niveau supérieur du rail	120 mm / 4.724 inch
Profondeur	160 mm / 6.299 inch

Données mécaniques

Poids	780 g
Couleur	noir

Matériel de l'enveloppe : Feuille d'acier

Marquage de conformité CE

Conditions d'environnement

Température ambiante (fonctionnement) -40 ... 70 °C

Température ambiante (stockage) -40 ... 80 °C

Indice de protection IP30

Humidité relative (sans condensation) 95 %

Type de montage Rail 35

Résistance aux vibrations selon CEI 60068-2-6

Résistance aux chocs selon CEI 60068-2-27

CEM - Susceptibilité en réception selon EN 61000-6-2

CEM : en émission selon EN 61000-6-4

Dates commerciales

Type d'emballage BOX
Country of origin	TW
GTIN	4055143727143
Customs Tariff No.	85176200000

Produits correspondants power supply

	N° art.: 787-1226Alimentation à découpage primaire; EPSITRON® COMPACT Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 6 A	www.wago.com/787-1226
	N° art.: 787-1633Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 48 V DC; Courant de sortie 5 A; TopBoost; Contact DC-OK	www.wago.com/787-1633
	N° art.: 787-1635Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 48 V DC; Courant de sortie 10 A; TopBoost; Contact DC-OK	www.wago.com/787-1635
	N° art.: 787-1722Alimentation à découpage primaire; EPSITRON® ECO Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A	www.wago.com/787-1722

transfer module

N° art.: 289-195Module interface pour ETHERNET RJ-45; pour rail DIN TS 35; avec étriers de serrage

www.wago.com/289-195

Accessoires généraux

	N° art.: 852-1200Module SFP 1000Base; SX Multi-Mode 850 nm LC; 0,55 km; Plage de températures étendue; DDM	www.wago.com/852-1200
	N° art.: 852-1210Module SFP 1000Base; LX Single-Mode 1310 nm LC; 10 km; Plage de températures étendue; DDM	www.wago.com/852-1210
	N° art.: 852-1280Module SFP 1000Base; ZX Single-Mode 1550 nm LC; 80 km; Plage de températures étendue; DDM	www.wago.com/852-1280
wiring and connectors
	N° art.: 750-976Connecteur PROFINET RJ-45, IP20; ETHERNET 10/100 Mbits/s; équipement selon le type de bus de terrain	www.wago.com/750-976
	N° art.: 750-977/000-011Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22	www.wago.com/750-977/000-011
	N° art.: 750-977/000-012Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22	www.wago.com/750-977/000-012
	N° art.: 750-977/000-013Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22	www.wago.com/750-977/000-013
	N° art.: 750-977/000-021Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24	www.wago.com/750-977/000-021
	N° art.: 750-977/000-022Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24	www.wago.com/750-977/000-022
	N° art.: 750-978/000-011Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-978/000-011
	N° art.: 750-978/000-012Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-978/000-012
	N° art.: 750-978/000-013Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22; Décharge de traction	www.wago.com/750-978/000-013
	N° art.: 750-978/000-021Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24; Décharge de traction	www.wago.com/750-978/000-021
	N° art.: 750-978/000-022Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24; Décharge de traction	www.wago.com/750-978/000-022
	N° art.: 750-979/000-011Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-979/000-011
	N° art.: 750-979/000-012Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-979/000-012

N° art.: 750-979/000-013

Connecteur PROFINET; RJ-45; Cat. 6A; coudé; AWG 22; Décharge de traction

www.wago.com/750-979

/000-013

N° art.: 750-979/000-021

Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568A; AWG 24; Décharge de traction

www.wago.com/750-979

/000-021

N° art.: 750-979/000-022

Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568B; AWG 24; Décharge de traction

www.wago.com/750-979

/000-022

Documentation

Manual

Industrial ECO Switch; 5Port Gb; 2Slot 1000BASE-SX/LX; EXT; 4PoE	V 1.0.0	PDF	Téléchargement
Industrial Eco Switch, 5 Ports 1000BASE-T, 2 Slots 1000BASE-SX/-LX, extended Temperature, 4 * Power over Ethernet	Apr 9, 2018	490,4 kB

Bid Text

852-1417 Nov 20, 2018 DOC	Téléchargement
	32,8 kB

Operating and assembly instructions 852-1417	V 1.0.0	PDF	Téléchargement
Industrial ETHERNET Switch	Jul 23, 2018	740,6 kB
