852102 - Commutateur Wago - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel Ethernet 8 ports
Marque	Wago
Modèle	852-102
Nombre de ports	8 ports 10/100Base-TX
Mode de commutation	Store-and-Forward, non-blocking
Normes supportées	IEEE 802.3, 802.3u, 802.3x
Négociation automatique et Auto-MDI/MDIX	Oui sur tous les ports
Tableau d'adresses MAC	2000 adresses
Débit de paquets	148800 pkt/s
Alimentation	DC 9…48 V, redondante
Puissance absorbée max.	5.28 W
Affichage LED	PWR, RPS, ALM ; par port : 100, LNK/ACT
Configuration et diagnostic	Commutateur DIP et contact signal
Dimensions (L x H x P)	50 x 120 x 162 mm
Poids	909 g
Couleur et matériau	Noir, boîtier aluminium
Indice de protection	IP30
Température de fonctionnement	-40 à 70 °C
Température de stockage	-40 à 80 °C
Humidité relative	95 % sans condensation
Type de montage	Rail DIN 35 mm
Marquage CE	Oui
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux. Ne pas utiliser de solvants.
Sécurité	Respecter les tensions indiquées. Installation par personnel qualifié.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter Wago.
Informations générales	Notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - 852102 Wago

Comment installer le commutateur Wago 852-102 ?

Fixer le commutateur sur un rail DIN 35 mm. Brancher l'alimentation DC 9...48 V sur les bornes prévues. Connecter les câbles Ethernet sur les ports RJ-45. Configurer les commutateurs DIP si nécessaire.

Que signifient les LED sur le commutateur ?

Les LED PWR (verte) indique l'alimentation primaire, RPS (verte) l'alimentation redondante, ALM (rouge) une alarme. Par port, la LED 100 (verte) indique une liaison à 100 Mbps, LNK/ACT (verte) indique la liaison et l'activité.

Quelle est la tension d'alimentation recommandée ?

La tension d'alimentation est de 9 à 48 V DC. Une tension typique de 24 V DC est recommandée pour une consommation typique de 4.56 W.

Puis-je utiliser ce commutateur dans un environnement industriel ?

Oui, le commutateur est conçu pour un usage industriel avec un boîtier robuste en aluminium, une large plage de température (-40 à 70 °C) et un indice de protection IP30.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Ce commutateur ne possède pas de fonction de réinitialisation logicielle. Il n'y a pas de paramètres utilisateur stockés ; les configurations se font via les commutateurs DIP physiques.

Quels câbles utiliser pour les ports Ethernet ?

Utilisez des câbles à paires torsadées de catégorie 5 ou supérieure, avec une longueur maximale de 100 mètres par segment. Les ports supportent l'auto-détection du croisement (Auto-MDI/MDIX).

Le commutateur supporte-t-il le PoE ?

Non, ce commutateur n'alimente pas les périphériques en PoE. Il s'agit d'un commutateur non-PoE nécessitant une alimentation externe.

Que faire si la LED d'alarme s'allume ?

La LED ALM rouge indique une alarme. Vérifiez l'alimentation primaire et redondante, ainsi que l'état des ports. Consultez la documentation pour les conditions d'alarme définies par les commutateurs DIP.

Comment connecter l'alimentation redondante ?

Le commutateur dispose de deux entrées d'alimentation : primaire et redondante. Connectez une source DC sur chaque entrée. La LED RPS s'allume si l'alimentation redondante est présente. Le relais d'alarme peut être configuré pour surveiller les deux entrées.

Où trouver la notice complète ?

La notice complète est disponible au format PDF sur notice-facile.com. Vous pouvez également la télécharger sur le site Wago à l'adresse www.wago.com.

MODE D'EMPLOI 852102 Wago

Description du produit :

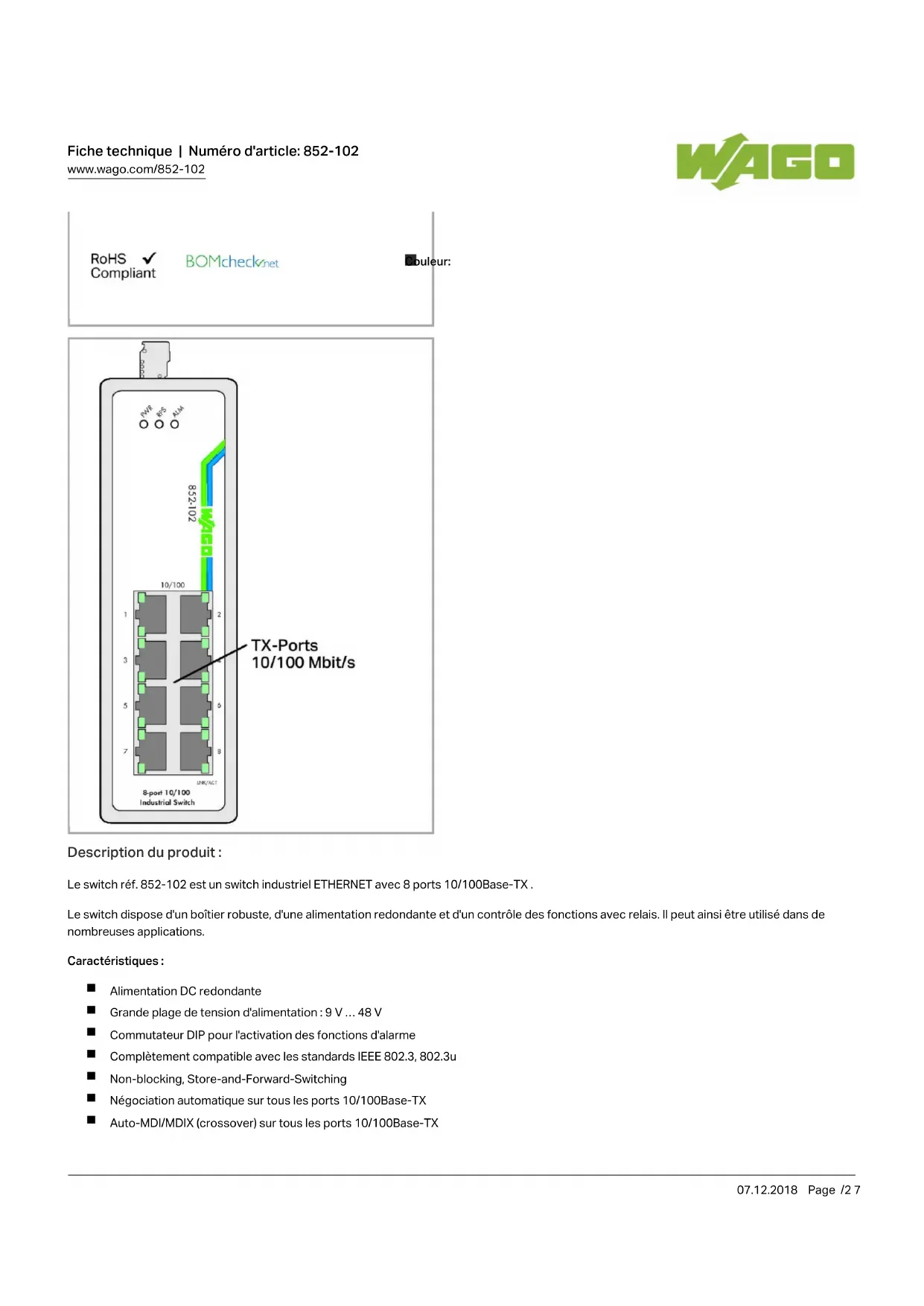

Le switch ref. 852-102 est un switch industriel ETHERNET avec 8 ports 10/100Base-TX.

Le switch dispose d'un boîtier robuste, d'une alimentation redondante et d'un contrôle des fonctions avec relais. Il peut ainsi être utilisé dans de nombreuses applications.

Caracteristiques:

Alimentation DC redondante Grande plage de tension d'alimentation : 9 V … 48 V Commutateur DIP pour l'activation des fonctions d'alarme Complètement compatible avec les standards IEEE 802.3, 802.3u Non-blocking, Store-and-Forward-Switching Négociation automatique sur tous les ports 10/100Base-TX Auto-MDI/MDIX (crossover) sur tous les ports 10/100Base-TX

Données techniques

Switchingmodus Store-and-forward, non-blocking
Nombre ports 100Base-TX 8
Communication standards IEEE 802.3 10BASE-T	IEEE 802.3u 100BASE-TX
	IEEE 802.3x Flow Control
Fonction de redondance Tension d'alimentation
Possibilities de configuration DIP switch for signal contact
Diagnostic Signal contact
Tableau MAC 2000 addresses
Jumbo frame size 1536 Byte
Supply voltage DC 9 ... 48 V; Leitungsfänge < 3 m
Puisance absorbée max. 5.28 W
Puisance absorbée typ. (24 V)	4.56 W
Baud rate	Copper cable: 10/100Mbit/s
Übertragungsmedium (Kommunikation/Feldbus)	Copper cable: Cat. 5 or higher, 100 m maximum cable length
Débit de paquets	148800 pkt/s
Type de DALLE 12 x commutateur DIP : fonction d'alarme tensions d'alimentation et ports 1 ... 8
Éléments d'affichage	Appareil : LED (PWR, RPS) verte : alimentation (primaire), alimentation redondante (seconde) ; LED (ALM) rouge : Alarme ; par Port: LED (100, LNK/ACT) verte : état 100 Mbps, LNK/ACT Port 1 ... 8

Données de raccordement

Largeur	50 mm / 1.969 inch
Profondeur à partir du niveau supérieur du rail	120 mm / 4.724 inch
Profondeur	162 mm / 6.378 inch

Données mécaniques

Poids	909 g
Couleur	noir
Matériel de l'enveloppe	Aluminum
Marquage de conformité	CE

Conditions d'environnement

Température ambiente (fonctionnement) -40 ... 70 °C

Température ambiente (stockage) -40 ... 80 °C

Indice de protection IP30

Humidité relative (sans condensation) 95 %

Type de montage Rail 35

Résistance aux vibrations selon CEI 60068-2-6

Résistance aux chocs selon CEI 60068-2-27

CEM - Susceptibilité en réception selon EN 61000-6-2

CEM : en émission selon EN 61000-6-4

Dates commerciales

Produits correspondants : transfer module

N° art.: 289-172 Module interface pour ETHERNET RJ-45	www.wago.com/289-172
N° art.: 289-175 Module interface pour ETHERNET RJ-45	www.wago.com/289-175
N° art.: 289-195 Module interface pour ETHERNET RJ-45; pour rail DIN TS 35; avec étriers de serrage	www.wago.com/289-195
N° art.: 289-196 Module interface avec connexion RJ-45; Connexion CAGE CLAMP®; avec LED; Fusible	www.wago.com/289-196

N° art.: 750-975 Connecteur ETHERNET RJ-45 avec indice de protection IP20; ETHERNET 10/100 Mbits/s; équipement www.wago.com/750-975 son le type de bus de terrain
N° art.: 750-976 Connecteur PROFINET RJ-45, IP20; ETHERNET 10/100 Mbits/s; équipement selon le type de bus de terrain	www.wago.com/750-976
N° art.: 750-977/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22	www.wago.com/750-977 /000-011
N° art.: 750-977/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22	www.wago.com/750-977 /000-012
N° art.: 750-977/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22	www.wago.com/750-977 /000-013
N° art.: 750-977/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24	www.wago.com/750-977 /000-021
N° art.: 750-977/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24	www.wago.com/750-977 /000-022
N° art.: 750-978/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-978 /000-011
N° art.: 750-978/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-978 /000-012
N° art.: 750-978/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22; Décharge de traction	www.wago.com/750-978 /000-013
N° art.: 750-978/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24; Décharge de traction	www.wago.com/750-978 /000-021
N° art.: 750-978/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24; Décharge de traction	www.wago.com/750-978 /000-022
N° art.: 750-979/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-979 /000-011
N° art.: 750-979/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-979 /000-012
N° art.: 750-979/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; coudé; AWG 22; Décharge de traction	www.wago.com/750-979 /000-013
N° art.: 750-979/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568A; AWG 24; Décharge de traction	www.wago.com/750-979 /000-021
N° art.: 750-979/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568B; AWG 24; Décharge de traction	www.wago.com/750-979 /000-022
power supply
N° art.: 787-1102 Alimentation à découpage primaire; EPSITRON® COMPACT Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 1,3A; Signal DC-OK	www.wago.com/787-1102

N° art. : 787-1112

Alimentation à découpage primaire; EPSITRON® COMPACT Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 2,5 A; Signal DC-OK	www.wago.com/787-1112
N° art.: 787-1122	www.wago.com/787-1122
Alimentation à découpage primaire; EPSITRON® COMPACT Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 4 A; Signal DC-OK
N° art.: 787-1602	www.wago.com/787-1602
Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 1 A; NEC Class 2; Signal DC-OK
N° art.: 787-1606	www.wago.com/787-1606
Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 2 A; NEC Class 2; Signal DC-OK
N° art.: 787-1622	www.wago.com/787-1622
Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A; TopBoost; Contact DC-OK
N° art.: 787-1632	www.wago.com/787-1632
Alimentation à découpage primaire; EPSITRON® CLASSIC Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 10 A; TopBoost; Contact DC-OK
N° art.: 787-1702	www.wago.com/787-1702
Alimentation à découpage primaire; EPSITRON® ECO Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 1,25 A
N° art.: 787-1712	www.wago.com/787-1712
Alimentation à découpage primaire; EPSITRON® ECO Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 2,5 A
N° art.: 787-1722	www.wago.com/787-1722
Alimentation à découpage primaire; EPSITRON® ECO Power; monophasé; Tension de sortie 24 V DC; Courant de sortie 5 A

Documentation

Manual

8-Port 100BASE-TX Industrial Switch V 1.0.2	Dec 14, 2011	PDF 419,7 kB	Téléchargement
Bid Text
852-102	Jan 21, 2016 DOC		Téléchargement
Switche		27,6 kB
Instruction Leaflet
Operating and Assembly instructions 852-101 / 852-102 / 852-103 / 852-104 Apr 25, 2012 PDF		1,7 MB	Téléchargement
Additional Information
Disposal; Electrical and electronic equipment, Packaging V 1.0.0	Oct 15, 2018	PDF 269,1 kB	Téléchargement
