852103 - Commutateur Wago - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur industriel Ethernet
Marque	Wago
Modèle	852-103
Nombre de ports cuivre	8 ports 10/100Base-TX (RJ-45)
Nombre de ports fibre	2 slots SFP 100Base-FX (fibre optique LC)
Alimentation	DC 9 ... 48 V, redondante, puissance max. 6,08 W
Dimensions (L x P x H)	50 mm x 162 mm x 120 mm
Poids	892 g
Matériau du boîtier	Aluminium, couleur noire
Indice de protection	IP30
Température de fonctionnement	0 ... 60 °C
Température de stockage	-20 ... 80 °C
Humidité relative (sans condensation)	95 %
Montage	Sur rail DIN 35 mm
Normes supportées	IEEE 802.3, 802.3u, 802.3x (Flow Control)
Mode de commutation	Store-and-forward, non-blocking
Table MAC	2000 adresses
Fonctions de diagnostic	Contact d'alarme (relais), LED d'état (PWR, RPS, ALM, LNK/ACT, 100)
Configuration	12 commutateurs DIP pour alarme tension et ports
Résistance aux vibrations	Selon CEI 60068-2-6
Résistance aux chocs	Selon CEI 60068-2-27
Compatibilité électromagnétique (CEM)	Émission : EN 61000-6-4, Susceptibilité : EN 61000-6-2
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants ni de produits abrasifs.
Pièces détachées et accessoires	Modules SFP (réf. 852-201/107-002 pour MM, 852-201/107-030 pour SM), connecteurs RJ-45 (réf. 750-975...), connecteurs fiber LC.

FOIRE AUX QUESTIONS - 852103 Wago

Quelle est la tension d'alimentation du commutateur Wago 852-103 ?

Le commutateur Wago 852-103 accepte une tension d'alimentation DC de 9 V à 48 V. Il supporte l'alimentation redondante pour une fiabilité accrue.

Combien de ports possède le commutateur 852-103 ?

Il dispose de 8 ports cuivre 10/100Base-TX (RJ-45) et de 2 slots pour modules SFP 100Base-FX (fibre optique).

Quel type de fibre optique est compatible avec les slots SFP ?

Les slots SFP acceptent des modules 100Base-FX, aussi bien en fibre multi-mode que single-mode. Les modules SFP correspondants sont disponibles séparément.

Comment configurer l'alarme sur le commutateur ?

Le commutateur possède 12 commutateurs DIP qui permettent d'activer ou désactiver la fonction d'alarme pour les tensions d'alimentation et les ports. Le relais de signalisation est activé en cas de défaut.

Le commutateur supporte-t-il le passage automatique entre MDI et MDIX ?

Oui, tous les ports cuivre 10/100Base-TX supportent l'auto-MDI/MDIX, ce qui permet d'utiliser des câbles droits ou croisés sans distinction.

Quelle est la longueur maximale des câbles cuivre ?

Pour les câbles cuivre, la longueur maximale est de 100 mètres avec un câble de catégorie 5 ou supérieure.

Comment installer le commutateur sur un rail DIN ?

Le commutateur est conçu pour un montage sur rail DIN 35 mm. Il suffit de clipser le boîtier sur le rail. Aucun outil n'est nécessaire.

Que faire si le voyant d'alimentation (PWR) ne s'allume pas ?

Vérifiez la connexion de l'alimentation et la tension d'entrée (9-48V DC). Si le problème persiste, testez avec une autre source d'alimentation. Le voyant PWR doit être vert fixe en fonctionnement normal.

Le commutateur est-il adapté à un environnement industriel ?

Oui, il possède un boîtier aluminium robuste, une protection IP30, une large plage de température (0-60°C) et une résistance aux vibrations et chocs selon les normes IEC.

Quels accessoires sont recommandés pour ce commutateur ?

Les accessoires incluent les modules SFP (réf. 852-201/107-002 pour multi-mode, 852-201/107-030 pour single-mode), des connecteurs RJ-45 Cat6A (réf. 750-977...) et des connecteurs fibre LC.

MODE D'EMPLOI 852103 Wago

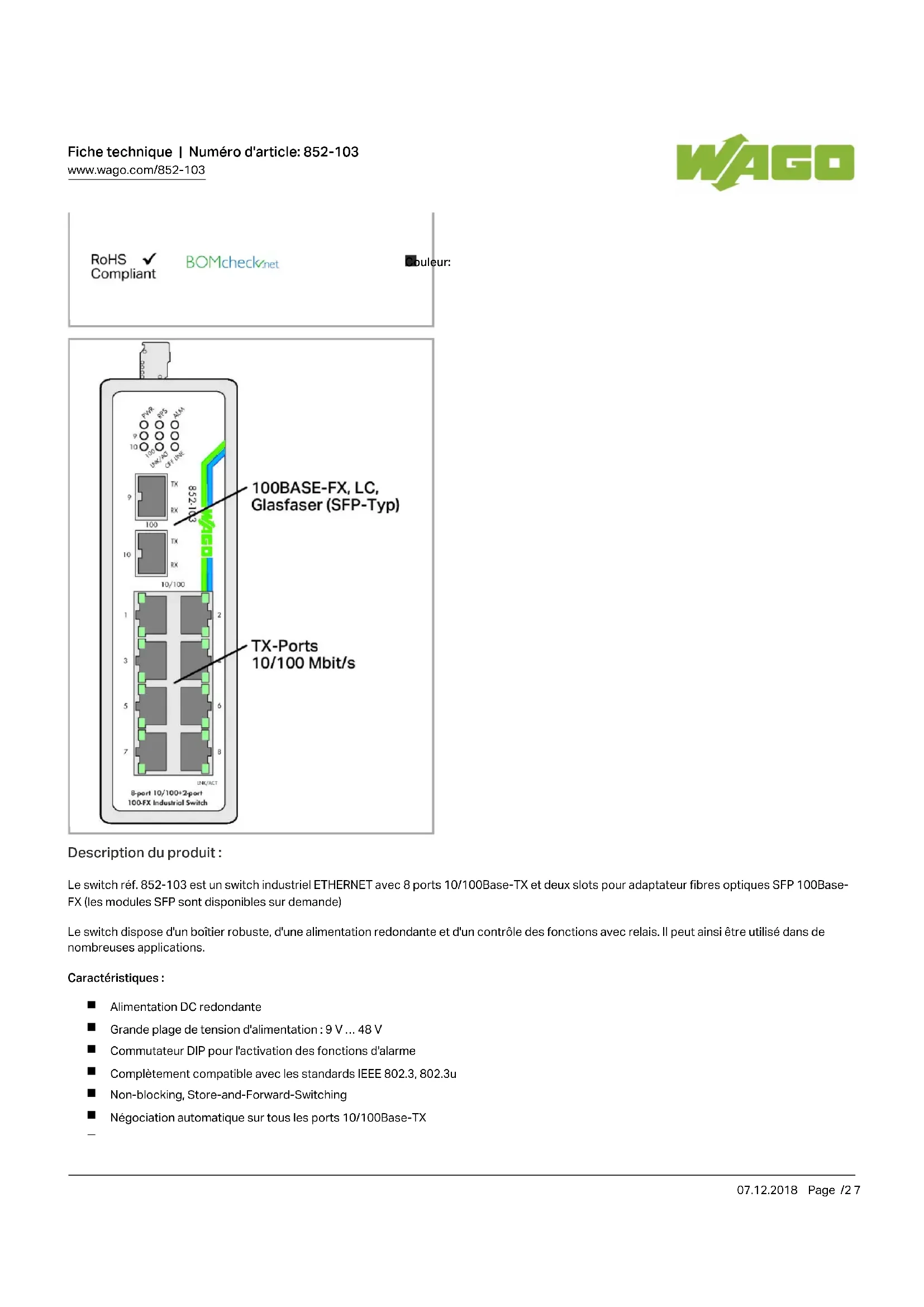

Description du produit :

Le switch ref. 852-103 est un switch industriel ETHERNET avec 8 ports 10/100Base-TX et deux slots pour adaptateur fibres optiques SFP 100Base-FX (les modules SFP sont disponibles sur demande)

Le switch dispose d'un boîtier robuste, d'une alimentation redondante et d'un contrôle des fonctions avec relais. Il peut ainsi être utilisé dans de nombreuses applications.

Caracteristiques:

Alimentation DC redondante Grande plage de tension d'alimentation: 9 V... 48 V Commutateur DIP pour l'activation des fonctions d'alarme Complètement compatible avec les standards IEEE 802.3, 802.3u Non-blocking, Store-and-Forward-Switching Négociation automatique sur tous les ports 10/100Base-TX

Auto-MDI/MDIX (crossover) sur tous les ports 10/100Base-TX

Données techniques

Switchingmodus Store-and-forward, non-blocking
Nombre ports 100Base-TX 8
Nombre de ports 100Base-FX 2
Communication standards IEEE 802.3 10BASE-T	IEEE 802.3u 100BASE-TX/FX IEEE 802.3x Flow Control
Fonction de redondance Tension d'alimentation
Possibilities de configuration DIP switch for signal contact
Diagnostic Signal contact
Tableau MAC 2000 addresses
Jumbo frame size 1536 Byte
Supply voltage DC 9 ... 48 V; Leitungslänge < 3 m
Puisance absorbée max. 6.08 W
Puisance absorbée typ. (24 V)	5.76 W
Baud rate	Copper cable: 10/100Mbit/s; Fiber optic: 100Mbit/s
Übertragungsmedium (Kommunikation/Feldbus)	Copper cable: Cat. 5 or higher, 100 m maximum cable length; Fiber optic: FX Multi-Mode, LX Single-Mode
Fibre optique, type de fibre Single-Mode et Multi-Mode
Débit de paquets	148800 pkt/s
Type de DALLE 12 x commutateur DIP : fonction d'alarme tensions d'alimentation et ports 1 ... 10
Éléments d'affichage	Appareil : LED (PWR, RPS) verte : alimentation (primaire), alimentation redondante (seconde) ; LED (ALM) rouge : Alarme ; LED (LNK/ACT, 100) verte, LED (OFFLINE) rot: état ports fibre optique: par Port: LED (100, LNK/ACT) verte : état 100 Mbps, LNK /ACT Port 1 ... 8
Données de raccordement
Technique de connexion : communication/bus de terrain	Copper cable: 8 x RJ-45; Fiber optic: 2 x SFP, connecteur fibre optique LC
Anschlusstechnik: Versorgung	1 x im Gerät verbaute Stiftleiste: 231-436/001-000; mitgelieferte Federleiste (Steckverbinder MCS): 231-106/026-000
Données géométriques
Largeur	50 mm / 1.969 inch
Profondeur à partir du niveau supérieur du rail	120 mm / 4.724 inch
Profondeur	162 mm / 6.378 inch

Données mécaniques

Poids 892 g

Couleur noir

Matériel de l'enveloppe Aluminum

Marquage de conformité CE

Conditions d'environnement

Température ambiente (fonctionnement) 0 ... 60 °C
Température ambiente (stockage) -20 ... 80 °C
Indice de protection IP30
Humidité relative (sans condensation) 95 %
Type de montage Rail 35
Résistance aux vibrations selon CEI 60068-2-6
Résistance aux chocs	selon CEI 60068-2-27
CEM - Susceptibilité en réception	selon EN 61000-6-2
CEM : en émission	selon EN 61000-6-4

Produits correspondants

transfer module

N° art.: 289-172 Module interface pour ETHERNET RJ-45	www.wago.com/289-172
N° art.: 289-175 Module interface pour ETHERNET RJ-45	www.wago.com/289-175
N° art.: 289-195 Module interface pour ETHERNET RJ-45; pour rail DIN TS 35; avec étriers de serrage	www.wago.com/289-195
N° art.: 289-196 Module interface avec connexion RJ-45; Connexion CAGE CLAMP®; avec LED; Fusible	www.wago.com/289-196

N° art.: 852-201/107-002 Modules SFP 2: 1310nm; 100Base-FX Multi-Mode LC; 2 km	www.wago.com/852-201 /107-002
N° art.: 852-201/107-030 Modules SFP 30: 1310nm; 100Base-FX Single-Mode LC; 30 km	www.wago.com/852-201 /107-030

N° art.: 750-975 Connecteur ETHERNET RJ-45 avec indice de protection IP20; ETHERNET 10/100 Mbits/s; équipement conné le type de bus de terrain	www.wago.com/750-975
N° art.: 750-976 Connecteur PROFINET RJ-45, IP20; ETHERNET 10/100 Mbits/s; équipement selon le type de bus de terrain	www.wago.com/750-976
N° art.: 750-977/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22	www.wago.com/750-977 /000-011
N° art.: 750-977/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22	www.wago.com/750-977 /000-012
N° art.: 750-977/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22	www.wago.com/750-977 /000-013
N° art.: 750-977/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24	www.wago.com/750-977 /000-021
N° art.: 750-977/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24	www.wago.com/750-977 /000-022
N° art.: 750-978/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-978 /000-011
N° art.: 750-978/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-978 /000-012
N° art.: 750-978/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; droit; AWG 22; Décharge de traction	www.wago.com/750-978 /000-013
N° art.: 750-978/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568A; AWG 24; Décharge de traction	www.wago.com/750-978 /000-021
N° art.: 750-978/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; droit; Code T568B; AWG 24; Décharge de traction	www.wago.com/750-978 /000-022
N° art.: 750-979/000-011 Connecteur ETHERNET; RJ-45; Cat. 6A; coude; Code T568A; AWG 22; Décharge de traction	www.wago.com/750-979 /000-011
N° art.: 750-979/000-012 Connecteur ETHERNET; RJ-45; Cat. 6A; coude; Code T568B; AWG 22; Décharge de traction	www.wago.com/750-979 /000-012
N° art.: 750-979/000-013 Connecteur PROFINET; RJ-45; Cat. 6A; coudé; AWG 22; Décharge de traction	www.wago.com/750-979 /000-013
N° art.: 750-979/000-021 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568A; AWG 24; Décharge de traction	www.wago.com/750-979 /000-021
N° art.: 750-979/000-022 Connecteur ETHERNET; RJ-45; Cat. 6A; coudé; Code T568B; AWG 24; Décharge de traction	www.wago.com/750-979 /000-022

Documentation

Manual

8-Port 100 BASE-TX + 2-Slot 100 BASE-FX Industrial Switch V 1.0.2	Dec 14, 2011	PDF 472,3 kB	Téléchargement
Bid Text
852-103	Jan 21, 2016 DOC		Téléchargement
Switche		29,2 kB
Instruction Leaflet
Operating and Assembly instructions 852-101 / 852-102 / 852-103 / 852-104 Apr 25, 2012 PDF		1,7 MB	Téléchargement
Additional Information
Disposal; Electrical and electronic equipment, Packaging V 1.0.0	Oct 15, 2018	PDF 269,1 kB	Téléchargement
System Description
Industrial Switches – General Product Information Jun 2, 2017 PDF		431,0 kB	Téléchargement
smartDATA
CAD data
3D Download 852-103 URL Téléchargement

Sous réserve de modifications.
