Type de produit	Bloc d’alimentation à découpage triphasé pour montage sur rail DIN
Modèle	787-832 (Wago)
Tension de sortie nominale	24 Vdc ±1%
Courant de sortie nominal	10 A
Plage de tension d’entrée	85–264 V AC (120–350 V DC)
Fréquence d’entrée	50–60 Hz
Power Boost	20 A / 4 s (15 A / 8 s)
Top Boost	60 A pendant 25 ms
Rendement	90%
Dimensions (L×H×P)	57 × 127 × 179 mm
Poids	1,3 kg
Indice de protection	IP20
Température de fonctionnement	-25 °C à +70 °C (dératage au-dessus de 50 °C)
Signalisation	LED verte (DC OK) et rouge (défaut) ; contact relais sans potentiel
Entrée Stand-by	10–28,8 V DC pour couper la sortie
Protection	Varistance en entrée, isolation 4,2 kV DC, SELV/PELV
Montage	Sur rail DIN 35 mm, fixation par ressort
Raccordement	Connecteurs multiconducteurs WAGO série 231 (max. 2,5 mm²) et série 733 pour Stand-by (max. 0,5 mm²)
Possibilité de parallélisme/série	Oui, pour augmentation de puissance ou de tension
Entretien	Nettoyer avec un chiffon sec et non pelucheux ; aucun entretien interne nécessaire
Réparabilité	Aucune pièce réparable par l’utilisateur ; confier à un professionnel
Normes	EN 60950, UL 60950, UL 508, EN 61204-3, EN 60204
Contenu de l’emballage	Bloc d’alimentation, notice d’utilisation, connecteurs fournis

FOIRE AUX QUESTIONS - 787832 Wago

Comment régler la tension de sortie ?

Utilisez un tournevis pour tourner le potentiomètre repéré « Tension de sortie ». Tournez dans le sens des aiguilles d’une montre pour augmenter la tension, dans le sens inverse pour la diminuer. La plage de réglage est de 22 à 29,5 V DC.

Que signifient les LED vertes et rouges ?

La LED verte s’allume lorsque la tension de sortie dépasse 85 % de la tension nominale (DC OK). La LED rouge s’allume lorsque la tension de sortie est inférieure à 85 % (défaut). En fonctionnement normal, seule la LED verte est allumée.

Comment installer l’alimentation sur un rail DIN ?

Placez l’appareil avec le guide du rail sur le bord supérieur du profilé support, puis faites-le glisser vers le bas jusqu’à ce qu’il s’enclenche. Pour le démontage, desserrez le verrou à ressort à l’aide d’un tournevis et détachez l’appareil par le bas.

Qu’est-ce que le Power Boost ?

Le Power Boost est une fonction dynamique qui fournit un courant plus élevé pendant une courte durée (20 A pendant 4 s, puis 15 A pendant 8 s) pour démarrer des charges difficiles. Après une utilisation complète, un blocage de 8 secondes empêche une nouvelle activation.

Comment utiliser l’entrée Stand-by ?

L’entrée Stand-by (bornes dédiées) permet de couper la sortie à distance. Appliquez une tension continue de 10 à 28,8 V DC sur cette entrée pour désactiver la sortie tout en maintenant l’alimentation prête à fonctionner.

Puisse-t-on brancher plusieurs appareils en parallèle ?

Oui, le montage en parallèle est possible pour augmenter la puissance. Les appareils doivent être du même type et la somme des courants ne doit pas dépasser les limites de chaque unité. Consultez la notice pour les précautions.

Quelle protection contre les surtensions est intégrée ?

Une varistance est placée dans le circuit primaire pour absorber les surtensions. De plus, l’isolation est dimensionnée pour supporter 4,2 kV DC. La protection externe (disjoncteur 6-16 A, courbe B ou C) est recommandée.

Comment nettoyer l’appareil ?

Débranchez l’alimentation avant tout nettoyage. Utilisez un chiffon doux, sec et non pelucheux. N’utilisez pas de produits chimiques ou abrasifs. Assurez-vous qu’aucun liquide ne pénètre à l’intérieur.

Quelles sont les conditions d’environnement autorisées ?

Température de fonctionnement : -25 °C à +70 °C. Au-dessus de +50 °C, la puissance doit être réduite de 3 % par K. Humidité relative : 30 à 85 % sans condensation. Installation verticale pour une convection naturelle.

Que faire en cas de défaut ?

Si la LED rouge est allumée, vérifiez la tension d’entrée, les fusibles externes et la charge. Le contact de signalisation (relais) peut être utilisé pour une alarme. Si le problème persiste, contactez un professionnel qualifié. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI 787832 Wago

Bloc d'alimentation à découpage

Code : 000518951 787-822

Code : 000518952 787-832

Code : 000518974 787-818

Code : 000518975 787-834

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

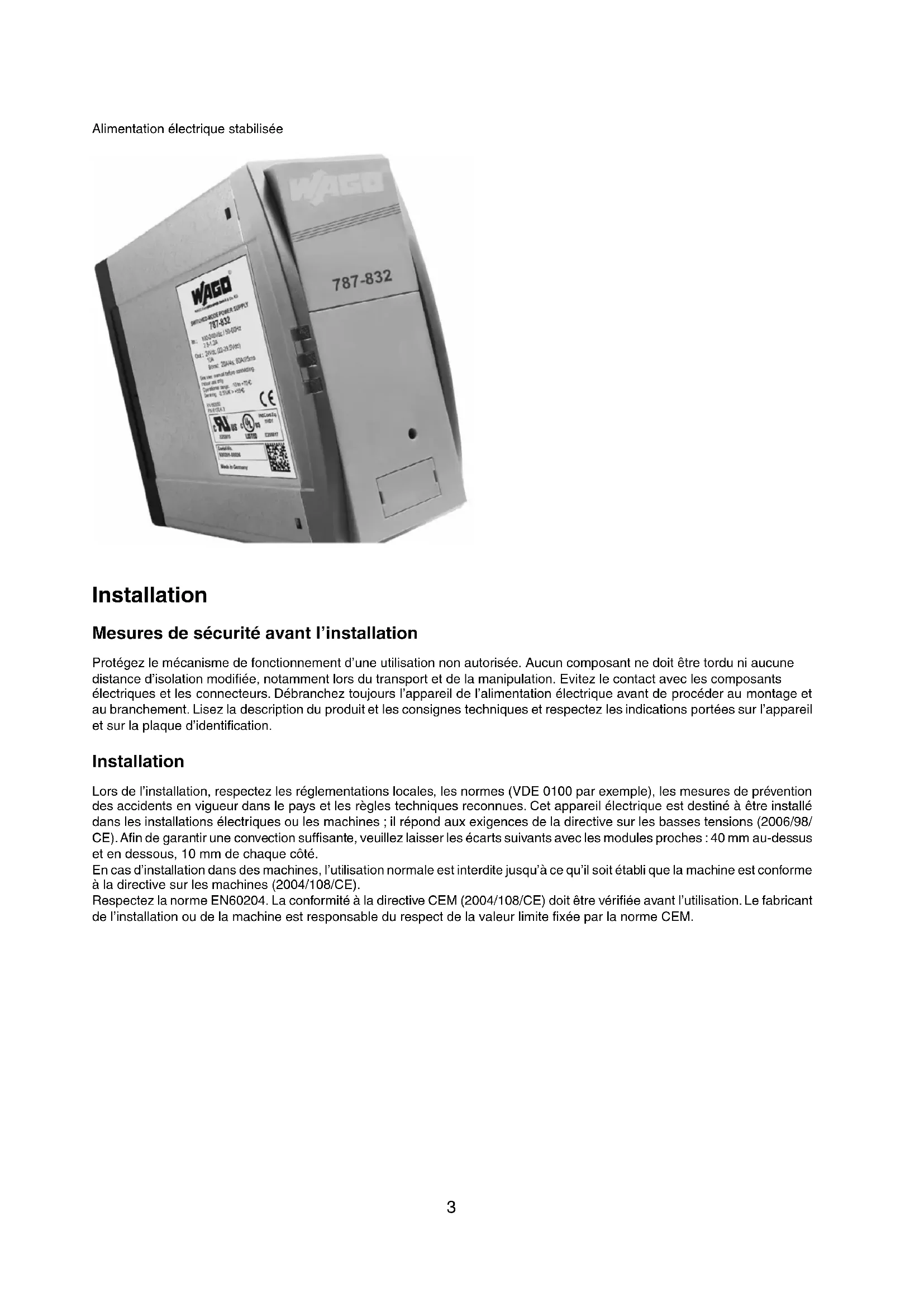

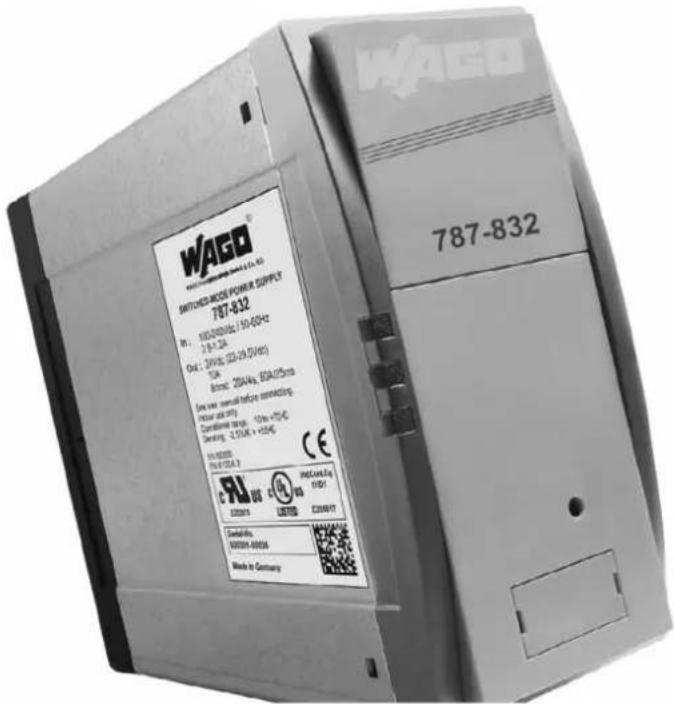

Alimentation électrique stabilisée

WAGO WAGO SCHIPPES-MODE POWER SUPPLY 787-832 M1: 100V/40Hz / 10-65Hz 2 Bt.12A Dial: 24Hz (20-19.5V/d) TJA Bremel: 200Hz, 50A/25Hz Green line manual before mounting Current unit reg. Correspondent group: 10Hz + 5Hz Derating: S TUX + 50Hz EN 43320 PUL 6734.3 CE PROCAEA-Eq. 1 V/D1 IC200017 Credicola: N000A-60006 Made in Germany

Mesures de sécurité avant l'installation

Protégez le mécanisme de fonctionnement d'une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d'isolation modifiée, notamment lors du transport et de la manipulation. Évitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l'appareil de l'alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l'appareil et sur la plaque d'identification.

Installation

Lors de l'installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). Afin de garantir une convection suffisante, veuillez laisser les écarts suivants avec les modules proches : 40 mm au-dessus et en dessous, 10 mm de chaque côté.

En cas d'installation dans des machines, l'utilisation normale est interdite jusqu'à ce qu'il soit établi que la machine est conforme à la directive sur les machines (2004/108/CE).

Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l'utilisation. Le fabricant de l'installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.

Branchement

Afin d'éviter la confusion avec d'autres branchements, utilisez exclusivement le connecteur fourni.

LED : La LED verte (a) s'allume dès que la tension de sortie dépasse 85% de la tension nominale de sortie. La LED rouge (b) s'allume dès que la tension de sortie est inférieure à 85% de la tension nominale de sortie. Tension de sortie : La tension de sortie peut être modifiée à l'aide d'un tournevis. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension de sortie, dans le sens inverse pour la diminuer. Entrée (connecteur noir) 4 Sortie (connecteur bleu) Montage : Placez l'appareil avec le guide du rail sur le bord supérieur du profilé support et faites-le glisser vers le bas. Démontage : Desserrez le verrou à ressort à l'aide d'un tournevis et détachez l'appareil du bord inférieur du profilé support. Comportement de surintensité : Power Boost et Top Boost. En cas de court-circuit sur un consommateur, l'alimentation électrique fournit un Top Boost pour un déclenchement rapide et sûr des disjoncteurs de protection du circuit. Un Power Boost dynamique à 2 paliers est disponible pour le démarrage de charges difficiles à mettre en marche. En cas d'utilisation complète du Power Boost pendant 8 secondes, l'activation d'un autre Boost est bloquée pendant 8 secondes (pause forcée). Contact de signalisation sans potentiel : En cas de sous-tension à la sortie, le relais interne est inactif. Cette perturbation peut être interrogée via le contact inverseur. Entrée Stand-by : L'entrée Stand-by permet une coupure ciblée de l'alimentation électrique. Avec une tension continue externe sur l'entrée Stand-by, la sortie de l'appareil est coupée et l'alimentation électrique reste prête à fonctionner.

Relais actif (contact 4-5 fermé) si Uout>typ. 0,85xUout

Caractéristiques techniques

	787-818 787-822	787-832 787-834
	Bloc d'alimentation à découpage, triphasé, alimentation électrique cadencée primaire pour montage sur rails DIN 35 mm
Normes
Sécurité EN 60950, UL 60950, UL 508
CEM EN 61204-3 (norme produit) EN 61204-3
Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)
Autorisations
UL UL/CAS 60950 approuvée En attente
UL UL 508 / CSA 22.2 n°	107.1 3ème édition En attente
Environnement
Température de fonctionnement	-25°C ... +70°C, réduction de puissance : -3%/K> +50°C
Température de stockage	-25°C ... +85°C
Refroidissement Auto-refroidissement par convection naturelle due à l'installation verticale
Humidité de l'air autorisée	30 à 85% d'humidité relative, sans condensation
Sécurité et protection
Tension de contrôle 4,2 kV DC
Construction blindé, pour insertion dans des armoires électriques
Type de protection IP20 (selon EN 60529)
Classe de protection Préparé pour les appareils et installations de la classe de protection I
Câbles de raccordement	Pour le branchement, utiliser un câble en cuivre de 60°C min. ou 60/75°C.
Lieux d'installation	Installation dans des lieux au degré de pollution 2
Tension de retour	Max. 35 V DC (pour les types 24 V DC), max. 25 V DC (pour les types 12 V DC), max. 63 V DC (pour les types 48 V DC)
Données d'entrée
Tension nominale d'entrée	1/2 x 400 - 240 V AC		1/2 x 110 - 240 V AC
Plage de tension d'entrée	85-264 V AC (120-350 V DC)
Réduction de la tension d'entrée	5% V AC<95 V AC		1,5% V AC<110 V AC
Plage de fréquence nominale	50 Hz - 60 Hz
Intensité nominale d'entrée à 100/240 V AC (à la charge nominale)	0,86 / 0,51 Aac (787-818, 787-819)	1,7 / 0,97 Aac (787-821, 787-822)	1,9 / 0,9 Aac (787-831)	5,1 / 2,3 Aac (787-834)
			2,5 / 1,2 Aac (787-832, 787-833)	5,1 / 2,3 Aac (787-835)
Courant de démarrage (froid)	<30 Ap. NTC		<8 Ap. actif
PFC actif	-		oui
Fusible interne	2 AT	4 AT	6,3 AT	10 AT
Protection externe (conforme UL)	Non nécessaire
Protection externe recommandée*	Interrupteurs de circuit 6A, 10A ou 16A, caractéristique B, C
Courant de fuite	Typ. 1 mA
Protection contre les microcoupures à 110/230 V AC	10 / 70 ms (787-818, 787-819)	12 / 35 ms (787-821, 787-822)	20 / 20 ms (787-832) 30 / 30 ms (787-831) 20 / 20 ms (787-833)	25 / 25 ms (787-834) 20 / 20 ms (787-835)
Protection contre les surtensions	Par varistance dans le circuit primaire
Branchements : système multiconnecteurs WAGO	WAGO série 231, max. 2,5 mm2
Données de sortie
Tension nominale de sortie	24 Vdc ±1% (787-818)12 Vdc ±1% (787-819)	24 Vdc ±1% (787-822)12 Vdc ±1% (787-821)	24 Vdc ±1% (787-832)12 Vdc ±1% (787-831)48 Vdc ±1% (787-833)	24 Vdc ±1% (787-834)48 Vdc ±1% (787-835)
Plage de tension de sortie	22-29,5 Vdc (787-818)11-18 Vdc (787-819)	22-29,5 Vdc (787-822)11-18 Vdc (787-821)	22-29,5 Vdc (787-832)11-18 Vdc (787-831)	22-29,5 Vdc (787-834)33-52 Vdc (787-835)
Intensité nominale de sortie	3 Adc (787-818)6 Adc (787-819)	5 Adc (787-822)10 Adc (787-821)	10 Adc (787-832)15 Adc (787-831)5 Adc (787-833)	20 Adc (787-834)10 Adc (787-835)
Power Boost	6 Adc / 4s (4,5 Adc / 8s) (787-818)12 Adc / 4s (9 Adc / 8s) (787-819)	10 Adc / 4s (7,5 Adc / 8s) (787-818)20 Adc / 4s (15 Adc / 8s) (787-821)	20 Adc / 4s (4,5 Adc / 8s) (787-832)30 Adc / 4s (22,5 Adc / 8s) (787-831)10 Adc / 4s (7,5 Adc / 8s) (787-833)	30 Adc / 4s (4,5 Adc / 8s) (787-834)17,5 Adc / 4s (15 Adc / 8s) (787-835)
Top Boost pour 25 ms	14 A (787-818)21 A (787-819)	21 A (787-822)60A* (787-821)*40A avec Uin>110Vac	60A (787-832)55A (787-831)30A (787-833)	80A (787-834)60A (787-835)
Limitation de courant Typ.	1,1 x Inom
Efficacité	87,8% (787-818)83% (787-819)	87,8% (787-821,787-822)	90% (787-832)87% (787-831)91% (787-833)	91% (787-834,787-835)
Puissance dissipée max.en fonctionnement à vide/ charge nominale	3,0 / 8,8 W (787-818)3,0 / 9,4 W (787-819)	5,0 / 14,6 W (787-821,787-822)	3,8 / 24 W (787-832)4,6 / 23,4 W (787-831)7,4 / 21,6 W (787-833)	4,8 / 43,2 W (787-834)4,8 / 43,2 W (787-835)
Consommation en mode Stand-by	0,5 W 0,8 W
Ondulation résiduelle Typ.	70 mVpp
Possibilité de montageen parallèle	Oui, pour augmentation de la puissance
Possibilité de montageen série	Oui, pour augmentation de la tension
Branchements : système multiconnecteurs WAGO	Série 231 max. 2,5 mm2 Série 831 max 10 mm2
Signalisation
Power Good (DC OK),LED	Uout>0,85 x Unom: la LED verte s'allume, la LED rouge est éteinte
Power Good (DC OK),sans potentiel	Contact de relais, type : inverseur, max. 30Vdc/1A (selon UL: 24Vdc/24 mA)		Contact de relais, type : inverseur, max. 24Vdc/1A (selon UL: 24Vdc/24 mA)
Entrée Stand-by Actif de	10 à 28,8 V DC
Branchements : système multiconnecteurs WAGO	Série 733 max. 0,5 mm2
Données mécaniques
Fixation Montage sur rail	(2 possibilités)
Dimensions I x H x P** 40	x 127 x 163 mm 57 x 12	x 163 mm 57 x 127 x	x 179 mm 97 x 127 x 187 mm
Poids 0,8 kg 1,1 kg 1,3 kg	2,3 kg
Numéros de commande
Standard	787-818 (24 Vdc)787-819 (12 Vdc)	787-822 (24 Vdc)787-821 (12 Vdc)	787-832 (24 Vdc)787-831 (12 Vdc)787-833 (48 Vdc)	787-834 (24 Vdc)787-835 (48 Vdc)

* Pour une tension d'entrée DC, un fusible DC adapté est indispensable. ** Dimensions hors connecteurs, profondeur P à partir du bord supérieur du rail DIN.

Schéma de fonctionnement

* À partir du type 180 W ** Fonctionnement à deux phases possible uniquement si la tension d'entrée est inférieure à 264 V AC.
