787844 - Bloc d'alimentation électrique Wago - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation à découpage triphasé pour montage sur rail DIN 35 mm
Marque et modèle	Wago 787-844
Tension d'entrée nominale	3/2 x 400-500 V AC (plage 340-550 V AC, 480-780 V DC)
Tension de sortie nominale	24 V DC ±1% (réglable 22,8-28,8 V DC)
Courant de sortie nominal	40 A DC (Power Boost 60 A DC / 4 s, Top Boost 100 A DC)
Puissance de sortie	960 W (24 V x 40 A)
Dimensions (L x H x P)	128 x 127 x 205 mm (hors connecteurs)
Poids	2,5 kg
Rendement typique	93,6%
Protection	IP20, classe de protection I, tension de contrôle 4,2 kV DC
Température de fonctionnement	-25°C à +55°C (réduction de puissance au-delà de 45°C)
Température de stockage	-25°C à +85°C
Humidité autorisée	30-85% HR sans condensation
Refroidissement	Convection naturelle (montage vertical)
Fonctions principales	Power Boost, Top Boost, signalisation DC OK (LED verte/rouge), contact relais inverseur, entrée Stand-by 10-28,8 V DC
Branchements	Entrée : connecteur noir série 231 max. 2,5 mm² ; Sortie : connecteur bleu série 831 max. 10 mm² ; Stand-by : série 733 max. 0,5 mm²
Possibilité de montage en parallèle	Oui, pour augmentation de puissance
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec, sans solvant. Vérifier périodiquement les connexions et la ventilation
Sécurité	Fusibles internes 3 x 3,2 AT ; protection externe via disjoncteurs (1,6-4 A) ; isolation SELV/PELV ; respect des normes EN 60950, UL 60950, UL 508
Recyclage	Appareil électronique usagé (DEEE) - déposer en centre de collecte conformément à la réglementation

FOIRE AUX QUESTIONS - 787844 Wago

Comment installer le bloc d'alimentation Wago 787-844 sur un rail DIN ?

Placez l'appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas jusqu'à l'encliquetage. Pour le démontage, desserrez le verrou à ressort à l'aide d'un tournevis et détachez-le du bord inférieur. Respectez les distances de convection : 40 mm au-dessus et en dessous, 10 mm de chaque côté.

Quelles sont les tensions d'entrée acceptables ?

L'appareil accepte une tension nominale de 3/2 x 400-500 V AC (triphasé ou biphasé). La plage de tension d'entrée est de 340 à 550 V AC, et de 480 à 780 V DC en courant continu.

Puis-je régler la tension de sortie ?

Oui, la tension de sortie nominale de 24 V DC peut être ajustée entre 22,8 et 28,8 V DC à l'aide d'un tournevis en tournant le potentiomètre sur la face avant (sens horaire pour augmenter).

Que signifient les LED verte et rouge ?

La LED verte s'allume lorsque la tension de sortie dépasse le seuil Power Good (environ 20,4 V DC), indiquant un fonctionnement normal. La LED rouge s'allume si la tension de sortie est inférieure à ce seuil, signalant une anomalie.

Comment fonctionne l'entrée Stand-by ?

L'entrée Stand-by (bornes 5-6) permet de couper la sortie à distance. En appliquant une tension continue de 10 à 28,8 V DC, la sortie est désactivée tout en maintenant l'alimentation prête. Cette fonction est disponible à partir du modèle 101432.

Puis-je mettre plusieurs blocs en parallèle ?

Oui, le montage en parallèle est possible pour augmenter la puissance de sortie. Veillez à respecter les consignes de câblage et à utiliser des câbles de section appropriée. Consultez la notice pour les détails.

Quels fusibles utiliser pour la protection externe ?

Il est recommandé d'utiliser des disjoncteurs avec courbe B ou C de 6 A, 10 A ou 16 A. Pour le modèle 787-844, un disjoncteur de protection moteur réglable de 2,5 à 4,0 A est conseillé (valeur par défaut 3,2 A). Consultez le tableau des caractéristiques.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement est de -25°C à +55°C. Au-delà de 45°C, une réduction de puissance de 5%/K est nécessaire. Au-dessus de 55°C, l'appareil ne doit pas être utilisé.

Comment nettoyer le bloc d'alimentation ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez que les orifices de ventilation ne sont pas obstrués.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la tension d'entrée et les fusibles internes/externes. Si la LED rouge est allumée, la sortie est en sous-tension. Consultez le contact relais inverseur (bornes 7-8) pour une signalisation à distance. Si le problème persiste, contactez le support technique Wago ou Conrad.

MODE D'EMPLOI 787844 Wago

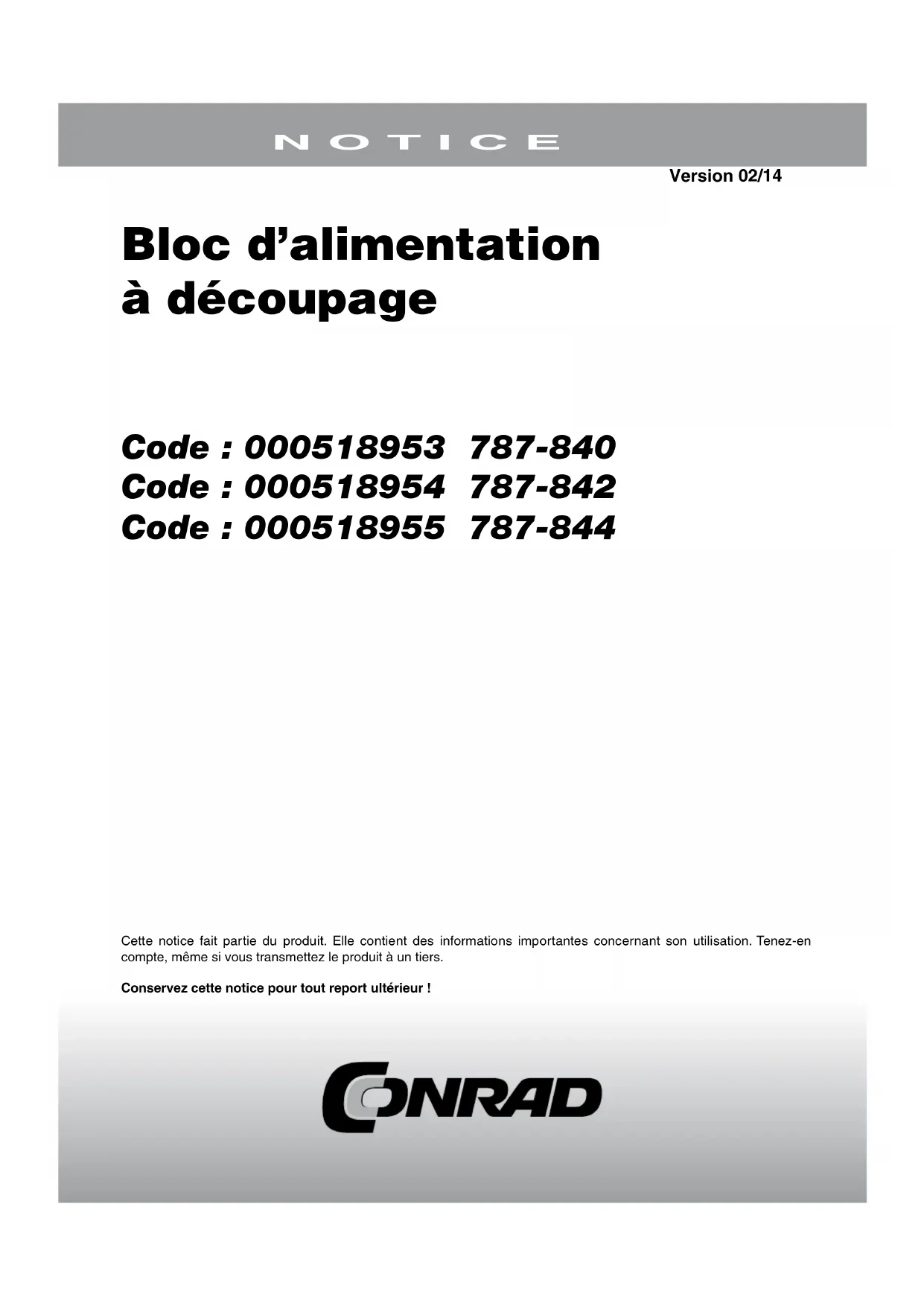

Bloc d'alimentation à découpage

Code : 000518953 787-840

Code : 000518954 787-842

Code : 000518955 787-844

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Alimentation électrique stabilisée

WAGO 787-842

Mesures de sécurité avant l'installation

Protégez le mécanisme de fonctionnement d'une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d'isolation modifiée, notamment lors du transport et de la manipulation. Évitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l'appareil de l'alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l'appareil et sur la plaque d'identification.

Installation

Lors de l'installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). Afin de garantir une convection suffisante, veuillez laisser les écarts suivants avec les modules proches : 40 mm au-dessus et en dessous, 10 mm de chaque côté.

En cas d'installation dans des machines, l'utilisation normale est interdite jusqu'à ce qu'il soit établi que la machine est conforme à la directive sur les machines (2004/108/CE).

Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l'utilisation. Le fabricant de l'installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.

Branchement

Afin d'éviter la confusion avec d'autres branchements, utilisez exclusivement le connecteur fourni.

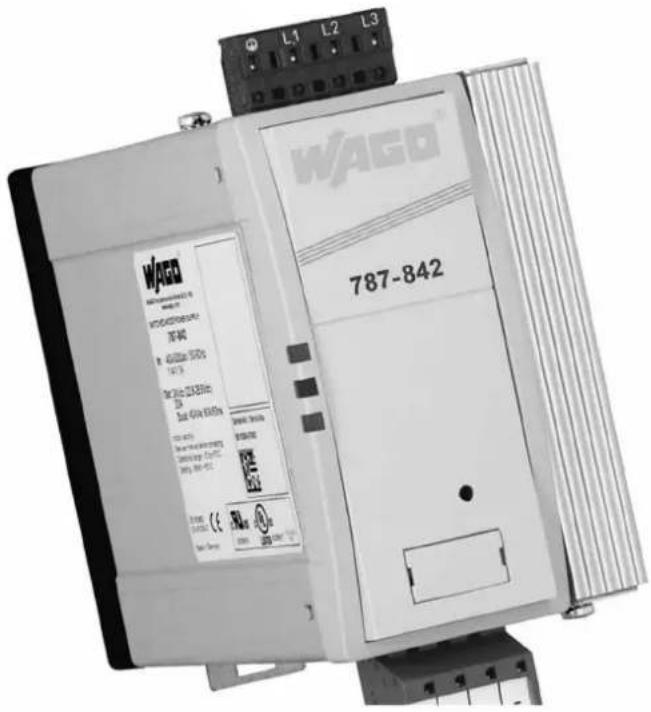

Modèle représenté 787-842

Entrée ③ PE L1 L2 L3 ① b a 717-649 ④ + + - - Sortie ② Uout - +

Rail DIN 35 mm

8 9 1 2 3 4 5 6 7 8 Relais actif (contact 1-2 fermé) si Uout>valeur seuil du Power Good

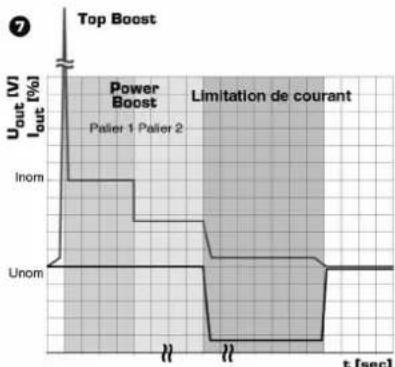

Phase de surintensité

① LED : La LED verte (a) s'allume dès que la tension de sortie dépasse la valeur seuil du Power Good. La LED rouge (b) s'allume dès que la tension de sortie est inférieure à la valeur seuil du Power Good. ② Tension de sortie : La tension de sortie peut être modifiée à l'aide d'un tournevis. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension de sortie, dans le sens inverse pour la diminuer. ③ Entrée (connecteur noir) ④ Sortie (connecteur bleu) ⑤ Montage : Placez l'appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas. ⑥ Démontage : Desserrez le verrou à ressort à l'aide d'un tournevis et détachez l'appareil du bord inférieur du profilé-support. ⑦ Comportement de surintensité : Power Boost et Top Boost. ⑧ Contact de signalisation sans potentiel : En cas de sous-tension à la sortie, le relais interne est inactif. Cette perturbation peut être interrogée via le contact inverseur. ⑨ Entrée Stand-by : L'entrée Stand-by permet une coupure ciblée de l'alimentation électrique. Avec une tension continue externe sur l'entrée Stand-by, la sortie de l'appareil est coupée et l'alimentation électrique reste prête à fonctionner. Sortie sans potentiel DC OK et entrée Stand-by disponibles à partir du modèle 101432.

Caractéristiques techniques

	787-840 787-842 787-844
	Bloc d'alimentation à découpage, triphasé, alimentation électrique cadencée primaire pour montage sur rails DIN 35 mm
Normes
Sécurité EN 60950, UL 60950,	UL 508
CEM EN 61204-3 (norme produit)
Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)
Autorisations
UL/CAS 60950UL 508 / CSA 22.2 n° 107.13ème édition	Oui
Environnement
Température de fonctionnement	-25°C ... +70°C, réduction de puissance : -3%/K> +50°C		-25°C ... +55°C, réduction de puissance : -5%/K> +45°C400 Vac ... 500 Vac, réduction de puissance : -0,5 Adc/30 Vac>440 Vac
Température de stockage -25°C ... +85°C
Refroidissement Auto-refroidissement par convection naturelle due à l'installation verticale
Humidité de l'air autorisée 30 à 85% d'humidité relative, sans condensation
Sécurité et protection
Tension de contrôle 4,2 kV dc
Construction blindé, pour insertion dans des armoires électriques
Type de protection IP20 (selon EN 60529)
Classe de protection Préparé pour les appareils et installations de la classe de protection I
Câbles de raccordement	Pour le branchement, utiliser un câble en cuivre de 60°C min. ou 60/75°C.
Lieux d'installation	Installation dans des lieux au degré de pollution 2
Tension de retour	Max. 35 V dc
Données d'entrée
Tension nominale d'entrée	3/2 x 400 - 500 V ac
Plage de tension d'entrée	340-550 V ac (480-780 V dc)
Plage de fréquence	50-80 Hz
Intensité nominale d'entrée à 3x340 Vac	0,6 A ac (24 V dc/10 A dc)	1,1 A ac (24 V dc/20 A dc)	2,0 A ac (24 V dc/40 A dc)
Intensité nominale d'entrée à 2x340 Vac	1,2 A ac (24 V dc/10 A dc)	2,1 A ac (24 V dc/20 A dc)	2,6 A ac (24 V dc/25 A dc)
Courant de démarrage (froid)	<30 Ap
Fusible interne	3 x 2,5 AT	3 x 2,5 AT 3 x 3,2 AT
Protection externe (conforme UL)	Non nécessaire
Protection externe recommandée*	Interrupteurs de circuit 6A, 10A ou 16A, caractéristique B, C
	Disjoncteur de protection de moteur Valeur par défaut 1,6 A Réglable de 1,6 à 2,5 A	Disjoncteur de protection de moteur Valeur par défaut 2,5 A Réglable de 2,5 à 4,0 A	Disjoncteur de protection de moteur Valeur par défaut 3,2 A Réglable de 2,5 à 4,0 A
Courant de fuite	Typ. 1 mA
Protection contre les microcoupures à 400/500 V AC	22,6 / 51,5 ms	13,2 / 36,8 ms	15,6 / 42,9 ms
Protection contre les surtensions	Par varistance dans le circuit primaire
Branchements : système multiconnecteurs WAGO	WAGO série 231, max. 2,5 mm2
Données de sortie
Tension nominale de sortie	24 Vdc ±1%
Plage de tension de sortie	22,8-28,8 Vdc
Intensité nominale de sortie	10 A dc	20 A dc	40 A dc
Power Boost (avec utilisation de 3 phases d'entrée)	20 A dc / 4s(15 A dc / 16s)	40 A dc / 4s(30 A dc / 16s)	60 A dc / 4s(50 A dc / 16s)
Courant de sortie continu avec 2 phases d'entrée utilisées	10 A dc 20 A dc 25 A dc
Power Boost avec 2 phases d'entrée utilisées	20 A dc/4s 25 A dc/4 s 40 A dc/4s
Top Boost 70 A dc 80 A dc 100 A dc
Limitation de courant Typ. 1,1 x Inom
Efficacité Typ. 91,7% Typ. 92,9% Typ. 93,6%
Puissance dissipée max.en fonctionnement à vide /charge nominale	7,8 / 19,9 W 8,3 / 34,1 W 7,0 / 61,5 W
Ondulation résiduelle Typ. 70 mVpp
Possibilité de montage en parallèle	Oui, pour augmentation de la puissance
Branchements : système multiconnecteurs WAGO	Série 231 max. 2,5 mm2 Série 831 max 10,0 mm2
Signalisation
Power Good (DC OK), LED Uout>20,4 V dc: la LED verte s'allume, la LED rouge est éteinte
Power Good (DC OK), sans potentiel	Contact de relais, type : inverseur, max. 30 Vdc/1A (240V ac/0,5 A)
Entrée Stand-by	Actif de 10 à 28,8 V DC
Branchements : système multiconnecteurs WAGO	Série 733 max. 0,5 mm2
Données mécaniques
Fixation	Montage sur rail (2 possibilités)
Dimensions I x H x P**	57 x 127 x 179 mm	77 x 127 x 179 mm	128 x 127 x 205 mm
Poids	1,0 kg	1,3 kg	2,5 kg
Numéros de commande
Standard	787-840	787-842 787-844

* Pour une tension d'entrée DC, un fusible DC adapté est indispensable. ** Dimensions hors connecteurs, profondeur P à partir du bord supérieur du rail DIN.

Schéma de fonctionnement

Sortie sans potentiel DC et entrée Stand-by à partir du modèle 101432.

Conrad sur internet www. conrad. fr

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-14/JV
