PHOS 45 LT - Projecteur Derksen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED pour rail lumineux
Marque	Derksen
Modèle	PHOS 45 LT
Matériau du boîtier	Acier / Aluminium
Poids (avec objectif standard 85mm)	2,70 kg
Dimensions (standard 85mm)	Hauteur totale : 412 mm, Longueur tête de projection : 289 mm
Source lumineuse	40 W High-Power LED
Flux lumineux	2 390 lumens
Température de couleur	6 300 - 6 700 Kelvin
Durée de vie moyenne de la LED (L70)	35 000 heures
Alimentation électrique	220-240 V AC, 50/60 Hz
Consommation électrique	42 W
Classe de protection	I (mise à la terre)
Indice de protection (IP)	IP20 (intérieur sec)
Température ambiante	-30 °C à +35 °C
Refroidissement	Passif / Actif (ventilateur) selon version
Niveau sonore	Jusqu'à 29 dBA (actif)
Taille du gobo	∅ 50 mm / ∅ 40 mm (image)
Objectifs disponibles	45 mm (très grand angle), 63 mm (grand angle), 85 mm (standard), 135 mm (téléobjectif)
Sécurité photobiologique	RG-2 (ne pas regarder directement le faisceau)
Compatibilité rail lumineux	Systèmes Eutrac, Staff, Nokia, Global, Hoffmeister, ERCO
Couleurs disponibles	Blanc, Noir, Argent
Nettoyage	Chiffon humide, air comprimé pour dissipateur, chiffons optiques pour lentilles

FOIRE AUX QUESTIONS - PHOS 45 LT Derksen

Comment installer le projecteur PHOS 45 LT sur un rail lumineux ?

Assurez-vous que le rail est hors tension. Insérez l'adaptateur dans la bonne position (barre de 3 mm alignée), poussez jusqu'à la butée, tournez le levier de verrouillage, puis sélectionnez la phase souhaitée avec le commutateur rotatif.

Quelle est la distance de sécurité par rapport aux matériaux inflammables ?

Maintenez une distance minimale de 0,5 m entre la sortie de lumière et tout matériau inflammable. Cette distance augmente si plusieurs projecteurs sont utilisés.

Comment insérer un gobo dans le projecteur ?

Dévissez le capot, desserrez la vis moletée, retirez le porte-gobo, insérez le gobo côté miroir vers la source lumineuse (côté sombre vers l'objectif), puis remontez en serrant la vis.

Que faire en cas de surchauffe du projecteur ?

Laissez refroidir au moins 10 minutes avant toute intervention. Vérifiez que le refroidissement n'est pas obstrué (distance >30 cm des murs) et que la température ambiante ne dépasse pas 35 °C.

Comment nettoyer le projecteur PHOS 45 LT ?

Mettez hors tension. Utilisez un chiffon humide pour le boîtier, de l'air comprimé pour le dissipateur thermique, et des chiffons optiques pour les lentilles. N'utilisez pas de solvants.

Puis-je utiliser ce projecteur à l'extérieur ou dans un environnement humide ?

Non, le projecteur est classé IP20 et est destiné uniquement à un usage en intérieur sec. Ne l'exposez pas à l'humidité, à la pluie ou à des environnements corrosifs (piscines, élevage, etc.).

Quel type de gobo puis-je utiliser ?

Utilisez uniquement des gobos en verre (motifs de projection) de dimensions ∅ 50 mm extérieur / ∅ 40 mm d'image. N'insérez jamais d'autres objets, car ils pourraient endommager le projecteur ou provoquer un incendie.

Comment régler la netteté et l'alignement de l'image projetée ?

Pour la mise au point, desserrez la vis moletée de l'objectif, déplacez l'objectif jusqu'à netteté, puis serrez. Pour aligner le motif, desserrez la vis moletée du porte-gobo, pivotez à l'orientation souhaitée, puis serrez.

Que faire en cas de dysfonctionnement ?

Contactez le service client Derksen par e-mail à [e-mail] ou par téléphone au [phone]. Ne tentez pas de réparations vous-même, seuls des techniciens qualifiés sont habilités.

Comment éliminer le projecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Retournez-le à Derksen Lichttechnik GmbH ([e-mail], objet « Mise au rebut d'appareils électriques ») pour un recyclage conforme à la directive DEEE.

MODE D'EMPLOI PHOS 45 LT Derksen

Informations d'utilisation

derksen®

lichttechnik

Mentions légales

Interdiction de réimpression : la réimpression du présent document, même partielle, n'est possible que sur autorisation écrite de Derksen Lichttechnik GmbH.

Noms de marque et symboles de marque utilisés : tous les noms de produits mentionnés dans ce document sont des marques commerciales des sociétés respectives.

Sous réserve de modifications techniques et esthétiques.

Si vous avez d'autres questions techniques, veuillez contacter notre service clients : [e-mail]

Table des matières

1.1. Compréhension générale de la sécurité.... 32 1.2. Utilisation conforme.... 32 1.3. Risque de choc électrique 32 1.4. Risque lié à la chaleur et à un incendie 33 1.5. Risque lié aux rayonnements optiques.... 33 1.6. Consignes de montage 33

4. Montage et installation

4.1. L'adaptateur de rails lumière en un coup d'œil 36 4.2. Alignement du rail lumière.... 36 4.3. Montage du projecteur.... 37 4.4. Démontage du projecteur 38

5. Configuration et utilisation du projecteur 39

5.1. Insertion/remplacement de gobos.... 40 5.2. Alignement du projecteur 41 5.3. Alignement de la tête de projection.... 41 5.4. Mise au point du motif.... 42 5.5. Alignement du motif 42 5.6. Fermeture de la tête de projection 42

7. Mise au rebut 43

7.1. Mise au rebut du matériel d'emballage 43 7.2. Mise au rebut du projecteur 43

8. Données techniques 44

8.1. Généralités 44 8.2. Dimensions.... 45 8.3. Données photométriques 46

1.1. Compréhension générale de la sécurité

Ce projecteur à LED est sûr et répond aux exigences légales en matière de sécurité des produits. Les consignes de sécurité suivantes ont pour but de vous aider à évaluer les risques résiduels afin d'éviter d'éventuels dommages matériels ou corporels. Considérez ces informations d'utilisation comme faisant partie intégrante du produit. Gardez-le en sécurité pour pouvoir y accéder à l'avenir. Transmettez le projecteur uniquement accompagné de ce document. Il fournit des informations importantes qui constituent une condition préalable pour travailler en toute sécurité avec le produit. Veuillez lire attentivement les informations d'utilisation avant d'installer et d'utiliser le projecteur à LED. Familiarisez-vous avec le chapitre intitulé « Consignes de sécurité ». Pour tous les travaux, respectez toujours les instructions figurant dans les informations d'utilisation. De plus, les réglementations en vigueur en matière de prévention des accidents et de protection de l'environnement, ainsi que les réglementations techniques reconnues pour un travail en toute sécurité et professionnel doivent être respectées. Un fonctionnement compétent et une maintenance minutieuse ont un impact considérable sur les performances et la disponibilité de votre projecteur. Des erreurs de montage et de manipulation ainsi qu'un mauvais entretien entraînent des dysfonctionnements évitables.

• Le projecteur ne peut être utilisé qu'avec des motifs de projection en verre, appelés « Gobos ». N'insérez aucun autre motif de projection ou objet dans le projecteur ! Des motifs de projection inappropriés risquent d'endommager le projecteur et de provoquer un incendie. Lorsque vous utilisez le projecteur, assurez-vous que personne n'est ébloui par le faisceau lumineux brillant, en particulier si un bref éblouissement représente un risque pour la sécurité, par ex. pour les usagers de la route ou les personnes empruntant un escalier, etc.
• Le projecteur ne doit pas être utilisé par des enfants ou des personnes souffrant de troubles cognitifs. Les enfants ou les personnes souffrant de troubles cognitifs doivent toujours être placés sous la surveillance d'une personne à proximité du projecteur. Ne modifiez ou ne démontez pas le projecteur, car il ne répondrait plus, le cas échéant, aux exigences de sécurité. Les utilisateurs ne peuvent exécuter que les actions décrites dans le présent manuel. Les réparations ne peuvent être réalisées que par des techniciens de maintenance qualifiés.
• Le fabricant n'assume aucune responsabilité pour les dommages causés par une utilisation ou un montage non conforme.

1.3. Risque de choc électrique

Le contact avec la tension secteur présente un risque de

PHOS LT est un projecteur LED compact (ci-après dénommé choc électrique mortel.

« projecteur ») pour la projection de graphiques et de textes par lumière.

• Le projecteur est uniquement conçu pour être utilisé dans un rail lumière dans des environnements secs. L'eau et l'humidité peuvent endommager le projecteur et provoquer un choc électrique ou un incendie!
• Le projecteur n'est pas adapté aux environnements corrosifs (par exemple élevage intensif, piscines, tunnels, plateformes offshore, zones côtières jusqu'à 1 km de la mer).
• La température ambiante ne doit pas dépasser 35°C, sinon le projecteur risque de ne pas être suffisamment refroidi et une défaillance prématurée des composants électroniques peut survenir.
• Ne faites effectuer les branchements électriques que par un électricien qualifié.
• Le projecteur est répertorié dans la classe de protection électrique I selon CEI 61140. Assurez-vous que l'appareil est correctement mis à la terre via le branchement électrique.
• Assurez-vous que les réglementations nationales relatives à l'utilisation des appareils électriques sont respectées.
• Avant toute intervention électrique, débranchez le projecteur de l'alimentation électrique et protégez-le contre toute reconnexion non autorisée.
• Ce n'est que lorsque le projecteur est déconnecté du rail lumière que l'appareil est complètement séparé du réseau électrique et hors tension ! Débranchez le projecteur du rail lumière avant de procéder à l'entretien ou au nettoyage.
• N'utilisez l'appareil que lorsque le boîtier est complètement fermé.
• Ne versez ou n’éclaboussez jamais de liquide sur le projecteur. Le projecteur est uniquement destiné à une utilisation intérieure sèc et ne doit jamais être exposé à l’humidité. Le projecteur est classé dans le groupe de risque 2 (RG-2) des classes de danger photobiologique. Afin d’éviter le risque d’éblouissement dû à un rayonnement optique visible, respectez les règles de sécurité suivantes :

1.4. Risque lié à la chaleur et à un incendie

• N'utilisez pas l'appareil à proximité de substances facilement inflammables, comme de l'alcool ou de l'essence.
• Le projecteur ne peut être utilisé que lorsqu'il est fermement monté et que l'inclinaison est fixe. Un projecteur renversé ou une tête de projection abaissée risque d'enflammer les surfaces.
• Le faisceau lumineux du projecteur peut dégager une température élevée sur une courte distance. Maintenez une distance de sécurité de 0,5 m entre les matériaux inflammables et la sortie de lumière. Si un lieu est éclairé par plusieurs projecteurs, cette distance augmente. Assurez-vous que les matériaux inflammables, par exemple les rideaux, ne peuvent pas se trouver dans la zone de danger.

• Le projecteur chauffe en cours de fonctionnement.

Risque de brûlures ! Laissez le projecteur refroidir pendant au moins dix minutes avant de changer le projecteur doit être fermement connecté à un rail luisant.

de projection ou de faire quoi que ce soit d'autre sur le

projecteur.

1.5. Risque lié aux rayonnements optiques

- Ne regardez pas directement le faisceau de lumière.

- Ne regardez jamais dans le faisceau de lumière à une courte distance (< 1 m). Des blessures oculaires irréversibles sont possibles si vous vous exposez au faisceau de lumière dans la zone de danger.

- Installez le projecteur dans un endroit où la distance par rapport aux yeux des personnes exposées au faisceau de lumière est supérieure à 1 m.

- Ne changez le motif de projection (gobo) que lorsque le projecteur est éteint.

- Ne modifiez pas les composants optiques du projecteur (objectif, lentilles, sources). N'utilisez que des accessoires d'origine et ne remplacez les composants en cas de dommage que par des pièces de rechange d'origine. Un appareil modifié peut être répertorié dans un groupe de danger photobiologique plus élevé.

1.6. Consignes de montage

Respectez les réglementations locales en matière de sécurité des bâtiments, en particulier la réglementation concern-

- Selon son type, le projecteur est refroidi activement ou nant les établissement recevant du public (ERP):

passivement et nécessite un courant d'air non obstrué.

De tous les côtés, maintenez une distance minimale de 30 cm par rapport aux murs et aux objets. des structures

- Ne couvrez pas le projecteur de films ou de matériaux • Ordonnance sur les lieux de rassemblement

isolants et ne l'utilisez pas dans un boîtier fermé. Un

refroidissement efficace n'est possible que si l'air • Ordonnance sur la construction et l'exploitation de bâtiments spéciaux peut s'échapper et si l'air frais peut circuler sans obstacle.

- Protégez la lentille frontale de la lumière directe du soleil.

leil. La lumière du soleil est focalisée à travers la lentille

frontale et peut causer des dommages ou un incendie

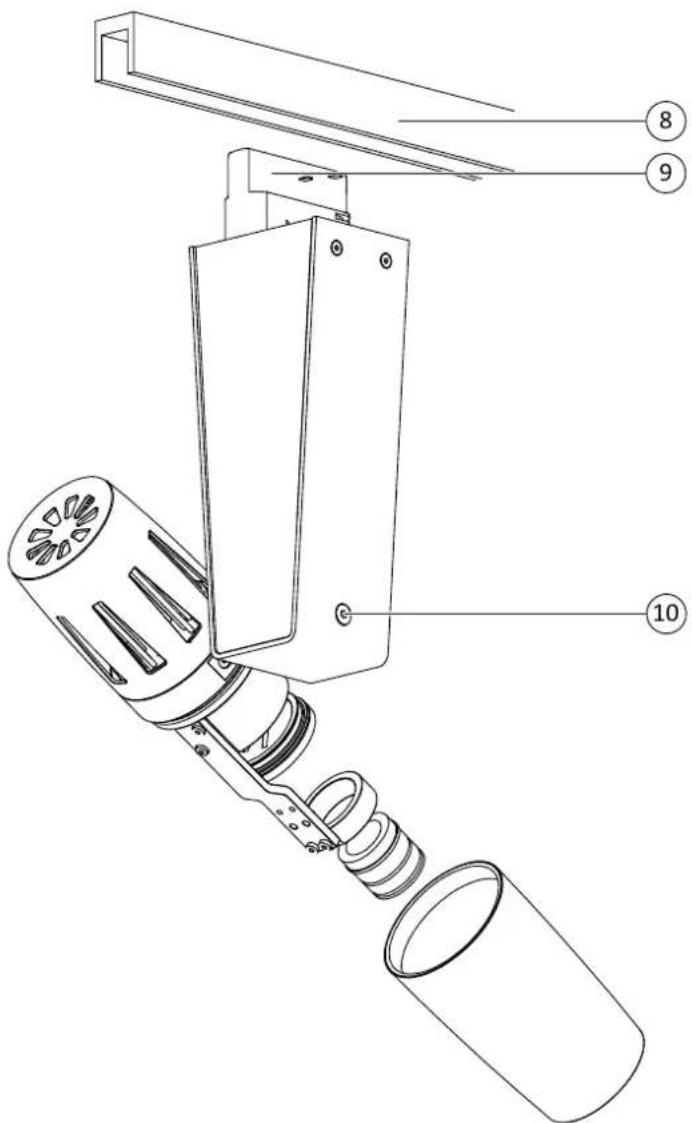

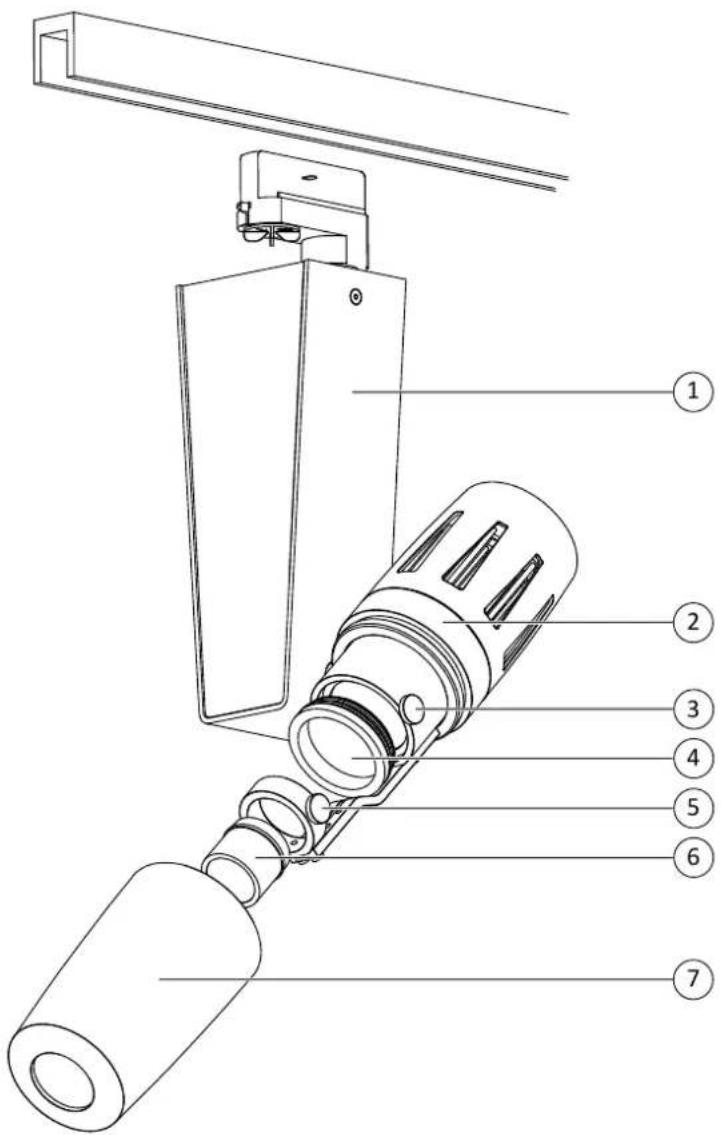

2. Le PHOS LT (lighting track) en un coup d'œil

1 Support d'appareil avec alimentation électronique (Driver)	6 Objectif
2 • Tête de projection composée de LED• Dissipateur thermiqueavec/sans ventilateur• Support optique	7 Capot
	8 Rail lumière (non comprise dans le volume de livraison)
3 Vis moletée pour le montage du support degobos	9 Adaptateur de rails lumière
4 Porte-Gobo 10	Vis de réglage de l'inclinaison de la tête de projection
5 Vis moletée pour monture d'objectif

3. Termes fréquemment utilisés

Terme Définition
Projecteur à LED	Dispositif optique utilisant une source de lumière interne (LED) pour afficher un modèle bi-dimensionnel (gobo) sur une surface de projection.
LED	Light Emitting Diode (ou diode électroluminescente)Composant semi-conducteur émettant de la lumière.
Gobo	Motif de projection :Masque en verre pour graver des logos, des motifs, des textes ou des images à afficher avec un projecteur..
Objectif	Composant le plus important d’un projecteur. Une ou plusieurs lentilles optiques focalisent la lumière pour permettre une projection directionnelle.
Distance focale	Indique la puissance avec laquelle l’objectif focalise les rayons lumineux:Petite distance focale : large cône de lumièreGrande distance focale : cône de lumière étroit et concentré

4. Montage et installation

• Avant de commencer à utiliser votre nouveau projecteur à LED, vous devez le fixer solidement. Un adaptateur de rail lumière utilisé conformément aux spécifications garantit un maintien sûr.
• Assurez-vous que votre rail lumière est solidement fixé, conformément aux spécifications du fabricant. Si d'autres projecteurs ou appareils sont utilisés dans votre piste, veuillez considérer le poids total de tous les appareils. Vous trouverez des informations sur le poids de votre appareil dans les données techniques.

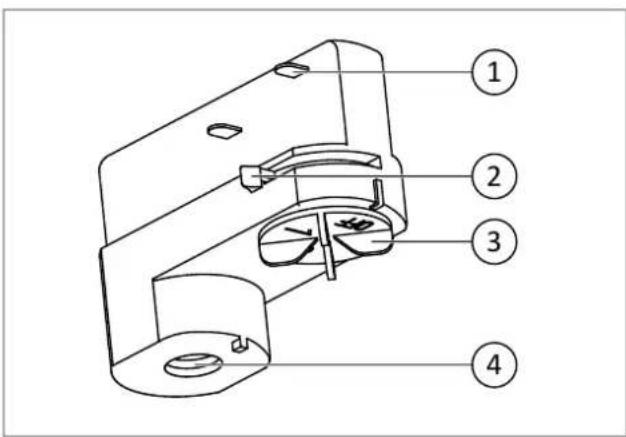

4.1. L'adaptateur de rails lumière en un coup d'œil

1	Cosses de contact pour le raccordement électrique
2	Levier de verrouillage pour la fixation sur le rail
3	Commutateurs rotatifs pour la sélection des phases
4	Passe-câble et manchon de raccordement

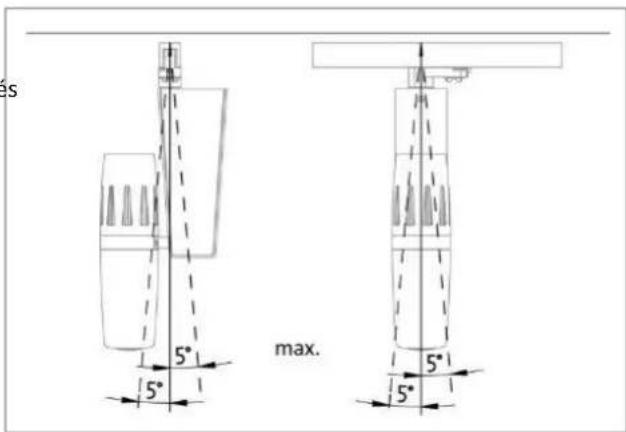

4.2. Alignement du rail lumière

Le PHOS LT est destiné à être installé sur des rails montés au plafond. L'axe de montage du projecteur et le rail ne doivent pas s'écarter de plus de 5° de la verticale.

max. 5° 5° 5° 5°

Le PHOS 25-85 LT est compatible avec la plupart des systèmes de rails lumière européens.

Voici une sélection de fabricants :

Eutrac • Staff • Nokia

Global • Hoffmeister • ERCO

4.3. Montage du projecteur

En installant le PHOS LT sur votre rail, vous connectez en même temps le projecteur à votre alimentation électrique. Dans le cas d'un système multiphase, l'adaptateur PHOS LT permet de choisir librement la phase. Pour vous donner une meilleure vue d'ensemble, l'adaptateur est partiellement représenté sans le support de l'appareil dans les instructions suivantes.

AVERTISSEMENT ! Risque de choc électrique !

Un choc électrique risque de provoquer des blessures graves, voire la mort.

N'installez l'appareil que lorsqu'il est hors tension.

1. Assurez-vous qu'il n'y a pas de tension électrique sur le rail.

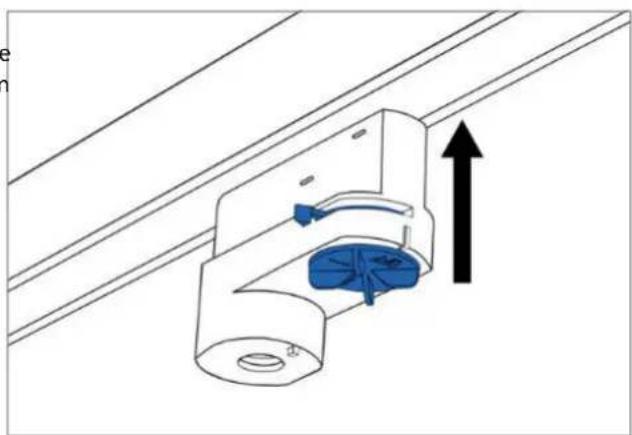

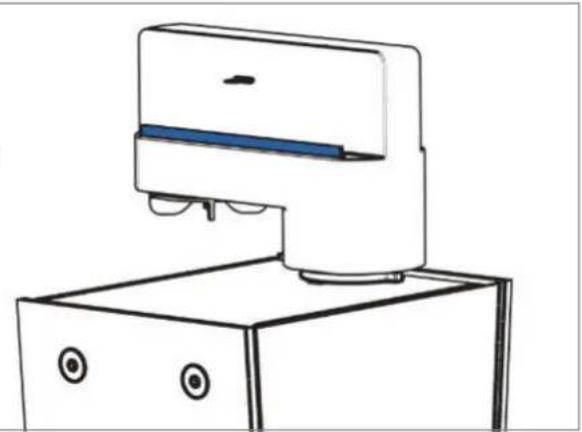

2. L'adaptateur comporte une barre de 3 mm de hauteur d'un côté, qui a son pendant sur le rail, ce qui nécessite un alignement clair l'un par rapport à l'autre.

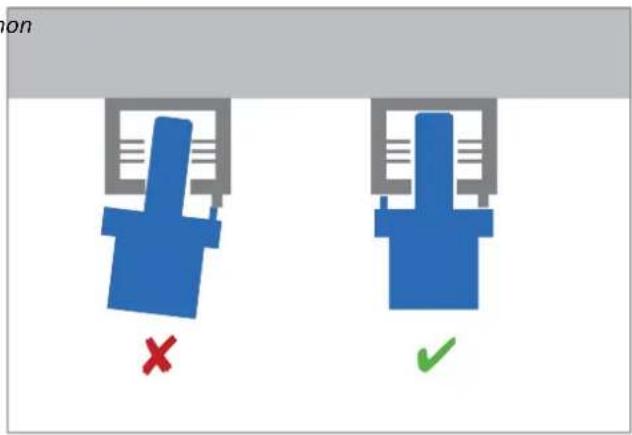

Insérez l'adaptateur sur le rail dans la bonne position, sinon son profil ne permet pas de l'installer correctement !

on × ✓

1. Assurez-vous que le dispositif de verrouillage de l'adaptateur est en position latérale de base et que le commutateur rotatif pour la sélection de phase est en position « OFF ».
2. Poussez l'adaptateur correctement aligné dans le rail jusqu'à la butée.

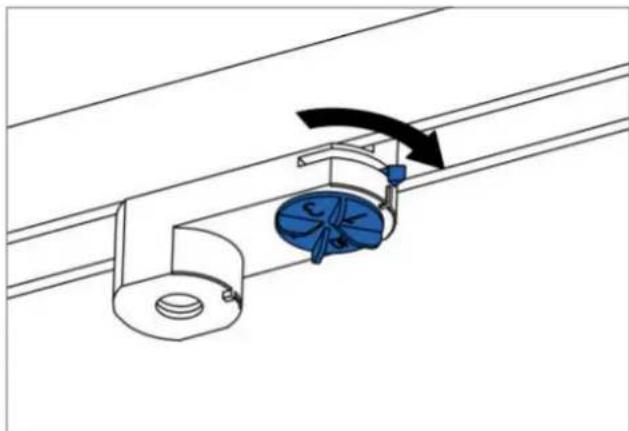

1. Le levier du dispositif de verrouillage peut maintenant être tourné sans résistance et l'adaptateur est solidement fixé sur le rail.
2. Tournez le sélecteur pour régler la phase souhaitée.

4.4. Démontage du projecteur

AVERTISSEMENT ! Risque de chute de pièces !

Une pièce qui tombe risque de provoquer des blessures graves, voire la mort.

Tenez soigneusement le projecteur pendant le démontage du rail.

1. Coupez l'alimentation du rail.

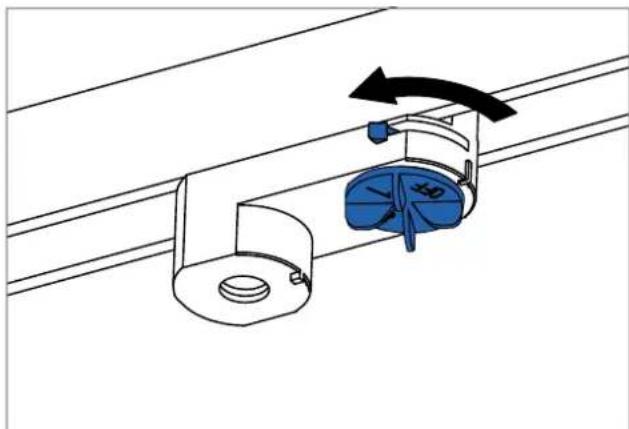

2. Pour le démonter, mettez le sélecteur en position « OFF ».
3. Régler le levier de verrouillage en position latérale d'origine.
4. Inclinez le projecteur comme indiqué sur l'illustration jusqu'à ce que le mécanisme de verrouillage de l'adaptateur se désengage du rail et que le projecteur puisse être retiré sans force.

5. Configuration et utilisation du projecteur

AVERTISSEMENT ! Risque de brûlures !

Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT ! Risque lié à un rayonnement optique !

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

▶ Ne regardez jamais directement le faisceau de lumière.

Certaines des étapes ci-dessous nécessitent la mise sous tension du projecteur. Le rayonnement optique risque de dégager des températures élevées sur une courte distance et de présenter également un risque pour vos yeux. Faites preuve de prudence. N'allumez pas le projecteur avant d'avoir inséré le gobo. Effectuez les travaux de configuration dès que possible après la mise en marche.

Afin de configurer la projection souhaitée, quelques réglages doivent être réalisés sur la tête de projection.

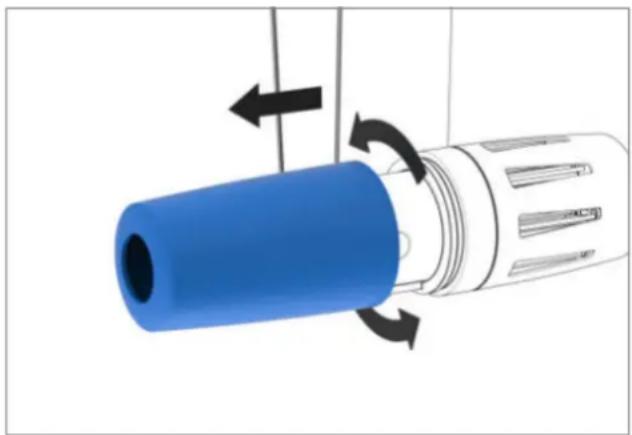

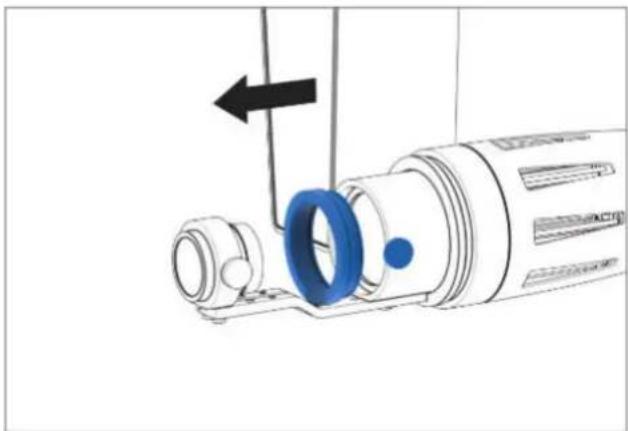

- Dévissez soigneusement le capot de la tête de projection.

1. Desserrez la vis moletée.
2. Retirez le porte-gobo.
3. Dévissez le porte-gobo.
4. Insérez votre gobo avec le motif inversé dans le support. Le côté miroir doit faire face à la source lumineuse. (Lorsque vous insérez le gobo dans le support, assurez-vous de ne toucher que les bords.)
5. Vérifiez que le gobo repose à plat dans le support.
6. Vissez le porte-gobo. Exercez soigneusement une pression sur le gobo afin qu'il repose solidement et en toute sécurité sur le support.

A. Côté miroir : côté enduit du gobo. Le côté miroir fait face à la source lumineuse. B. Côté sombre : la partie sombre du revêtement est visible à travers le verre. Le côté sombre fait face à l'objectif.

1. Insérez le porte-gobo dans la tête de projection.
2. Serrez bien la vis moletée.

AVERTISSEMENT ! Risque de brûlures !

Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT ! Risque lié à un rayonnement optique !

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

▶ Ne regardez jamais directement le faisceau de lumière.

• Allumez le projecteur.

5.2. Alignement du projecteur

1. Faites pivoter le projecteur dans la position souhaitée.

(Note : Pour éviter d'endommager le câblage, la rotation du support de l'équipement est limitée par une butée mécanique)

5.3. Alignement de la tête de projection

1. Desserrez la vis de réglage.
2. Inclinez la tête de projection dans la position souhaitée.

(Note : afin d'éviter d'endommager le câblage, la rotation de la tête de projection est limitée par une butée mécanique. N'inclinez pas et ne faites pas pivoter la tête de projection sans avoir d'abord desserré la vis de réglage.)

1. Serrez bien la vis de réglage.

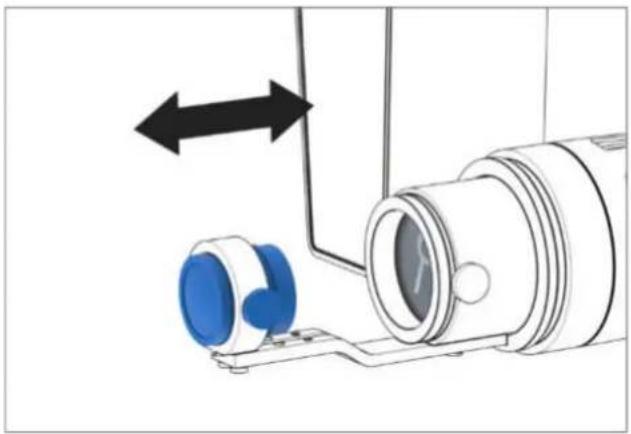

5.4. Mise au point du motif

1. Desserrez la vis moletée.
2. Déplacez l'objectif dans le support jusqu'à ce que la projection soit nette.
3. Serrez bien la vis moletée

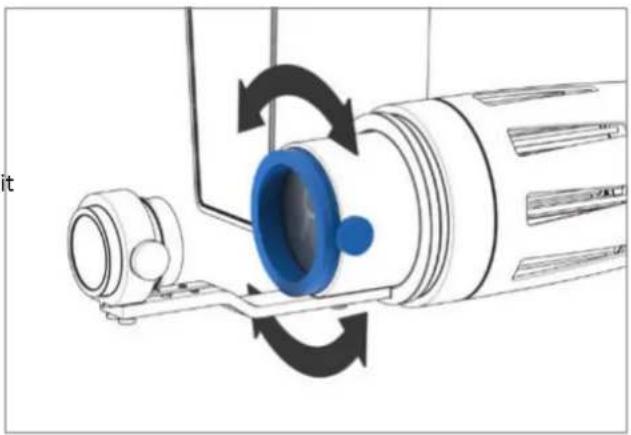

5.5. Alignement du motif

1. Desserrez la vis moletée jusqu'à ce que le porte-gobo puisse tourner.
2. Faites pivoter le porte-gobo jusqu'à ce que le motif soit dans l'alignement souhaité.
3. Serrez bien la vis moletée.

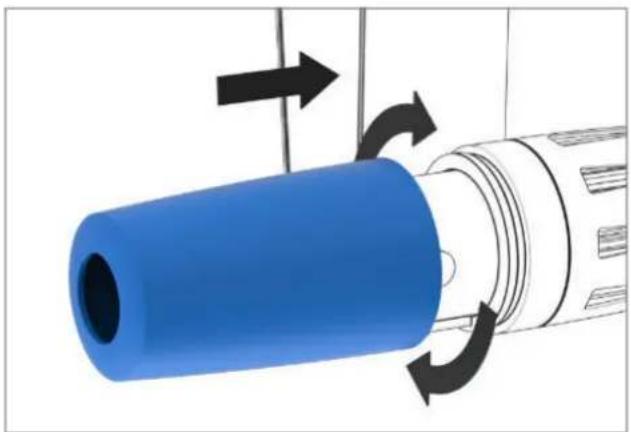

5.6. Fermeture de la tête de projection

1. Vissez le capot sur la tête de projection.

AVERTISSEMENT ! Risque de choc électrique !

Un choc électrique risque de provoquer des blessures graves, voire la mort.

▶ Mettez le projecteur hors tension avant de le nettoyer.

• Utilisez un chiffon humide pour nettoyer la surface du projecteur. Les solvants contenus dans les détergents risquent d'endommager la surface.
• Nettoyez de préférence le dissipateur thermique à l'air comprimé. De légers dépôts de poussière n'affectent pas le refroidissement. Dans les environnements très poussiéreux, par exemple dans les installations industrielles, vous devez nettoyer le projecteur tous les 6 mois. Dans un environnement normal, l'intervalle de nettoyage est de 1 à 2 ans.
• Utilisez des chiffons de nettoyage optique si vous constatez de la saleté sur les lentilles optiques du projecteur.

7.1. Mise au rebut du matériel d'emballage

Ne jetez pas les déchets d'emballage dans les ordures ménagères, mais apportez-les à la collecte sélective. À cet effet, les options de retour éprouvées telles que la poubelle de recyclage ou la poubelle à papier sont disponibles dans votre région. Vous pouvez obtenir de plus amples informations sur l'élimination correcte des emballages et les possibilités de mises à disposition pour les déchets d'emballages auprès de votre mairie ou de votre autorité locale.

7.2. Mise au rebut du projecteur

La directive européenne 2012/19/UE sur les anciens appareils électriques et électroniques (DEEE) (waste electrical and electronic equipment – WEEE) spécifie le cadre en vigueur dans toute l'UE pour le retour et le recyclage des anciens appareils.

Cette directive a été mise en œuvre dans le droit allemand en s'appuyant sur la loi nationale sur les équipements électriques et électroniques - ElektroG. Conformément à la loi allemande ElektroG, la société Derksen Lichttechnik GmbH est enregistrée en tant que fabricant auprès du bureau d'enregistrement allemand des anciens appareils électriques - EAR. Numéro d'enregistrement DEEE : DE 98055625

Nos produits sont fabriqués exclusivement pour le secteur B2B - Business to Business (entreprise à entreprise) et ne doivent pas être jetés avec les ordures ménagères ou dans les points de collecte des déchets publics locaux. Veuillez renvoyer le projecteur en fin de vie à Derksen Lichttechnik GmbH.

Contactez Derksen par téléphone, par courrier ou par e-mail ([e-mail]) en mentionnant l'objet « Mise au rebut d'appareils électriques » et, si possible, fournissez les informations suivantes : acheteur, date d'achat, votre adresse postale.

Avec un retour au fabricant, vous soutenez la gestion responsable des ressources naturelles et l'élimination des déchets respectueuse de l'environnement.

8.1. Généralités

	PHOS 25 LT PHOS	45 LT PHOS 65 LT	PHOS 85 LT
Matériau du boîtier	Acier / Aluminium
Poids avec l'objectif45 mm / 63 mm85mm / 135 mm	2,82 kg / 2,70 kg2,70 kg / 3,01 kg	2,82 kg / 2,70 kg2,70 kg / 3,01 kg	3,02 kg / 2,90 kg2,90 kg / 3,23 kg	3,32 kg / 3,20 kg3,20 kg / 3,53 kg
Interrupteur marche/arrêt	non
Champ d'application	intérieur sec, rail lumière
Température ambiante	-30°C - +35°C
Refroidissement	refroidissement passif	refroidissement actif / ventilateur
Niveau sonore	0 dBA 20 dBA	29 dBA
Source	22 W High-Power LED	40 W High-Power LED	60 W High-Power LED	80 W High-Power LED
Durée de vie moyenne dela LED (L70) à 25°C Température ambiante	35.000 heures
Température de couleur	6.300 - 6.700 Kelvin
Flux lumineux du projec-teur	1.570 Lumen 2.390	Lumen 3.910 Lumen	4.740 Lumen
Taille du gobo/de l'image	∅ 50 mm / ∅ 40 mm
Tension d'entrée	220 - 240 V AC, 50 / 60 Hz
Consommation d'énergie	27 W 42 W 67 W 84 W
Rendement	cos φ = 0,9 cos φ = 0,95 cos φ = 0,9		cos φ = 0,95
Nombre max. d'appareils par fusible B16A/C16A	50 / 85 50 / 85 25 / 42 25 / 42
Classe de protection	I
Type de protection du boî-tier	IP20
Sécurité photobiologique selon ICE62471-5:2015EN62471-5:2015	RG-2
Code produit	20025210 - blanc20025220 - noir20025230 - argent	20045210 - blanc20045220 - noir20045230 - argent	20065210 - blanc20065220 - noir20065230 - argent	20085210 - blanc20085220 - noir20085230 - argent

En fonction de la distance focale de l'objectif que vous avez choisi, les dimensions indiquées ci-dessus donnent les tailles suivantes :

	AGesamthöhe Projektor /Total height of the projector /Hauteur totale du projecteur	BGesamtlänge Projektionskopf /Total length of the projector head /Longueur totale de la tête de projection
Tele /Telephoto lens /Téléobjectif,f = 135 mm	18.9 in / 481 mm 14.1 in	/ 358 mm
Standard /standard lens /standard,f = 85 mm	16.2 in / 412 mm 11.4 in	/ 289 mm
Weitwinkel /wide angle lens /grand angle,f = 63 mm	16.0 in / 406 mm 11.1 in	/ 283 mm
Extra-Weitwinkel /ultra wide angle lens /très grand angle,f = 45 mm	17.3 in / 440 mm 12.5 in	/ 317 mm

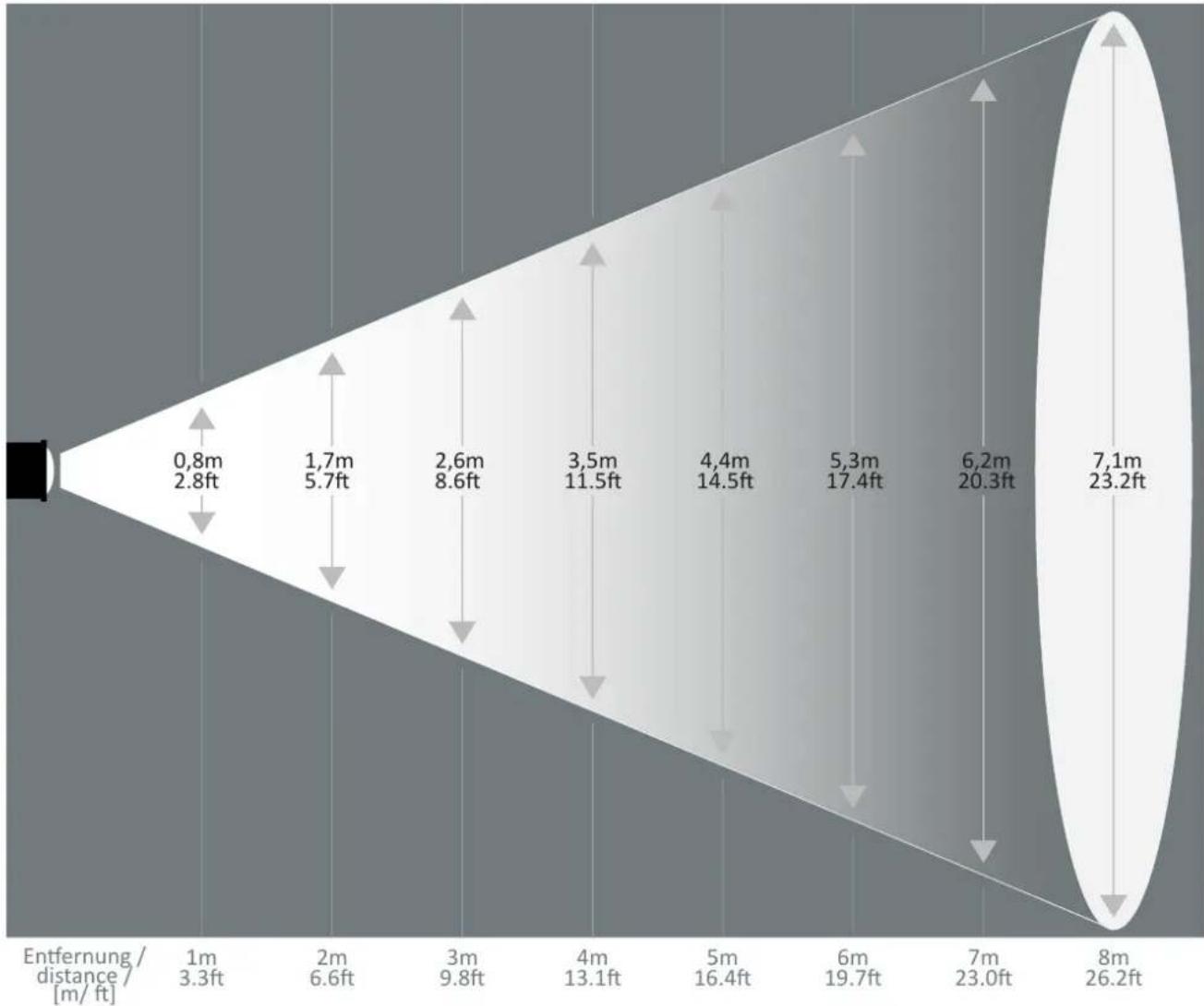

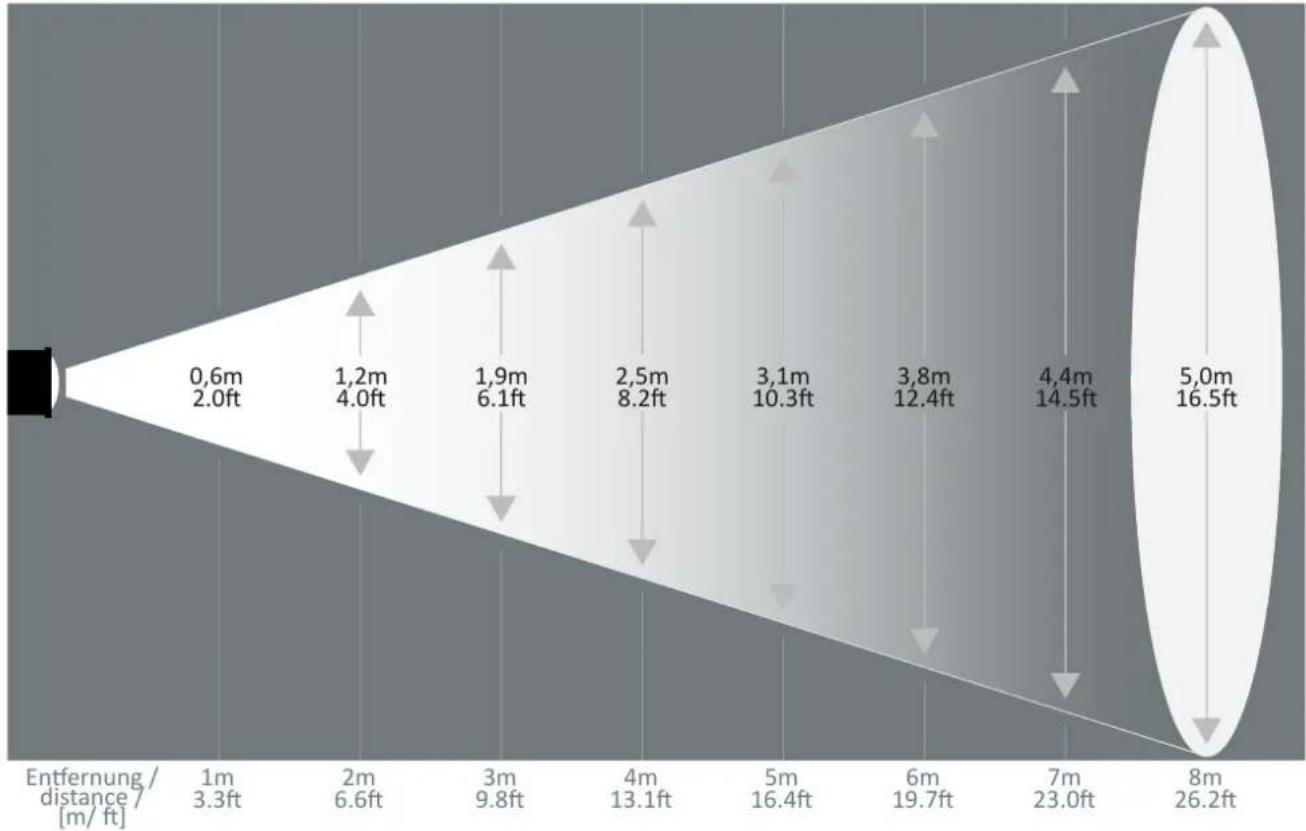

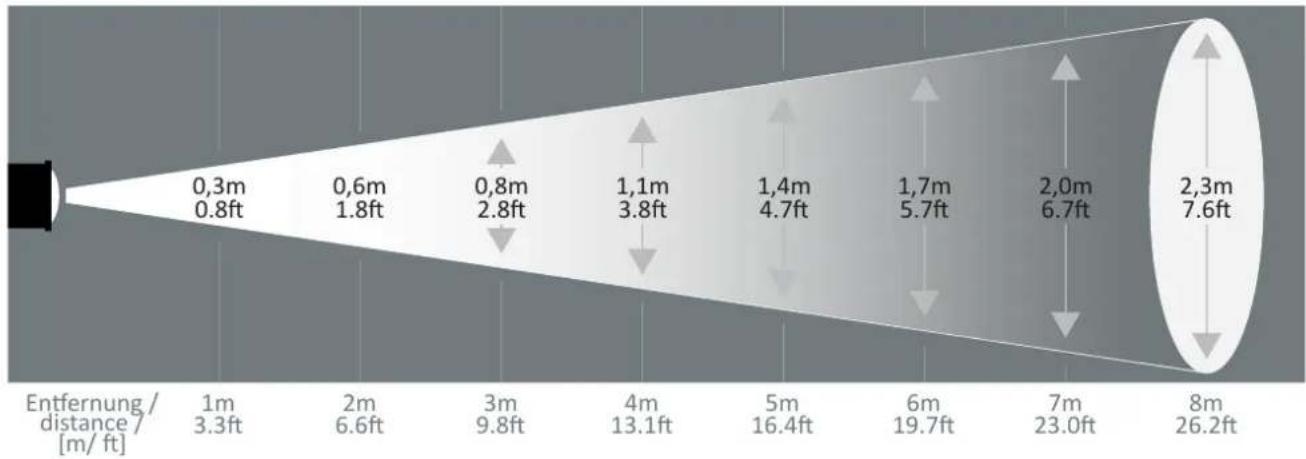

La distance focale de votre objectif affecte principalement les tailles et distances de projection possibles. Veuillez noter que la puissance d'éclairage diminue à mesure que la distance augmente. Les graphiques suivants présentent les valeurs correspondantes en fonction des performances de votre projecteur.

Téléobjectif, f=135 mm, 17° puissance d'éclairage [lux]

Voyant de luminosité de la projection

= pour un éclairage ambiant normal, adapté aux motifs colorés

dans les pièces faiblement éclairées, pour les motifs sans couleur

= recommandé uniquement dans les pièces sombres =

Beleuchtungsstärke / Illuminance / puissance d'éclairage [lux]

PHOS 25	7180	1800	800	450	290	200	150	110
PHOS 45	10900	2720	1210	680	440	300	220	170
PHOS 65	17860	4460	1980	1120	710	500	360	280
PHOS 85	21610	5400	2400	1350	860	600	440	340

Beleuchtungsstärke / Illuminance / puissance d'éclairage [lux]

PHOS 25	3260	820	360	200	130	90	70	50
PHOS 45	5030	1260	560	310	200	140	100	80
PHOS 65	7900	1980	880	490	320	220	160	120
PHOS 85	9230	2310	1030	580	370	260	190	140

• Les résultats affichés sont approximatifs. Le résultat peut être différent dans la réalité.
• Les tailles de projection indiquent le diamètre maximal qui peut être projeté avec une image de 40 mm de .
• Le motif de projection est circulaire et remplit la zone d'image du gobo. D'autres objets, par exemple des rectangles ou des écritures, sont insérés dans la zone de projection.
• La projection se fait à angle droit sur la surface de projection.

Beleuchtungsstärke / Illuminance / Puissance d'éclairage [lux]

PHOS 25	1960	490	220	120	80	50	40	30
PHOS 45	2920	730	320	180	120	80	60	50
PHOS 65	4840	1210	540	300	190	130	100	80
PHOS 85	5880	1470	650	370	240	160	120	90

Wir/we/nous :

Derksen Lichttechnik

Hersteller/

La présente déclaration de conformité est émise sous notre seule responsabilité

Produit :

PHOS LED-Projektor

Typ/type :

Nous déclarons par la présente que les produits énumérés ci-dessus sont conformes aux réglementations en vigueur suivantes :

Directive relative à la limitation de l'utilisation de certaines substances

dangereuses dans les équipements électriques et électroniques : 2011/65/EU

EMV Directive : Richtlinie/EMV Directive :

2014/30/EU

Directive basse tension :

2014/35/EU

Nous confirmons également que nous respecterons les prescriptions RoHS !

Ort/place : Gelsenkirchen

Un aperçu des pièces de rechange et des accessoires optionnels pour le PHOS LT est présenté sur ces pages. Si vous avez des questions, veuillez contacter notre service clientèle à l'adresse suivante :

phone: [phone]

e-mail: [e-mail]

Filtre de correction des couleurs

4000 K (moyennement chaud)

Art.-Nr.:09960200

3000 K (chaud)

Art.-Nr: 09960100
