PHOS 25 LT - Projecteur Derksen - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Projecteur
Puissance lumineuse	25 LT
Type d'éclairage	LED
Utilisation recommandée	Éclairage extérieur, événements, chantiers
Alimentation	230 V
Durée de vie de la lampe	Environ 25 000 heures
Indice de protection	IP65
Dimensions	Variable selon le modèle
Poids	Variable selon le modèle
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer les lentilles
Sécurité	Ne pas exposer à l'eau en dehors des spécifications IP, éviter les chocs
Garantie	2 ans
Accessoires inclus	Support de montage, câble d'alimentation

FOIRE AUX QUESTIONS - PHOS 25 LT Derksen

Comment puis-je installer le projecteur Derksen PHOS 25 LT ?

Pour installer le projecteur Derksen PHOS 25 LT, commencez par choisir un emplacement approprié, puis fixez le support à l'aide des vis fournies. Assurez-vous que le projecteur est orienté dans la direction souhaitée avant de le serrer.

Le projecteur ne s'allume pas, que faire ?

Vérifiez d'abord que le projecteur est correctement branché et que l'interrupteur est en position 'ON'. Si le problème persiste, essayez de remplacer l'ampoule ou de vérifier le fusible de votre installation électrique.

Quelle est la puissance de consommation du Derksen PHOS 25 LT ?

Le Derksen PHOS 25 LT a une consommation de 25 watts.

Puis-je utiliser le projecteur à l'extérieur ?

Oui, le Derksen PHOS 25 LT est conçu pour une utilisation en extérieur, mais assurez-vous de respecter les conditions d'installation et de ne pas l'exposer à des intempéries extrêmes.

Comment puis-je régler l'intensité lumineuse du projecteur ?

Le projecteur Derksen PHOS 25 LT est équipé d'un variateur. Tournez le bouton de réglage situé sur le boîtier pour ajuster l'intensité lumineuse selon vos besoins.

Quelle est la durée de vie de l'ampoule du projecteur ?

L'ampoule du Derksen PHOS 25 LT a une durée de vie estimée d'environ 25 000 heures, selon les conditions d'utilisation.

Comment nettoyer le projecteur ?

Pour nettoyer le projecteur, débranchez-le d'abord. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier.

Que faire si le projecteur chauffe trop ?

Si le projecteur chauffe excessivement, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il y a suffisamment de ventilation autour du projecteur et qu'il n'est pas obstrué.

MODE D'EMPLOI PHOS 25 LT Derksen

Informations d'utilisation

derksen

lichttechnik

Mentions légales

Interdiction de réimpression : la réimpression du présent document, même partielle, n'est possible que sur autorisation écrite de Derksen Lichttechnik GmbH.

Noms de marque et symboles de marque utilisés : tous les noms de produits mentionnés dans ce document sont des marques commerciales des sociétés respectives.

Sous réserve de modifications techniques et esthétiques.

Si vous avez d'autres questions techniques, veuillez contacter notre service clients : [e-mail]

Global · Hoffmeister · ERCO

Table des matières

1. Consignes de sécurité 32

1.1. Compréhension générale de la sécurité 32 1.2. Utilisation conforme 32 1.3. Risque de choc électrique 32 1.4. Risque lié à la chaleur et à un incendie 33 1.5. Risque lié aux rayonnements optiques 33 1.6. Consignes de montage 33

1. Le PHOS LT (Lighting Track) en un coup d'œil 34
2. Termes fréquemment utilisés 35
3. Montage et installation 36

4.1. L'adaptateur de rails lumière en un coup d'éclair 36 4.2. Alignment du rail luminière 36 4.3. Montage du projecteur 37 4.4. Démontage du projecteur 38

1. Configuration et utilisation du projecteur 39

5.1. Insertion/remplacement de gobos 40 5.2. Alignement du projecteur 41 5.3. Alignement de la tête de projection 41 5.4. Mise au point du motif 42 5.5. Alignement du motif 42 5.6. Fermeture de la tête de projection 42

6. Nettoyage 43 7. Mise au rebut 43

7.1. Mise au rebut du matériel d'emballage 43 7.2. Mise au rebut du projecteur 43

1. Données techniques 44

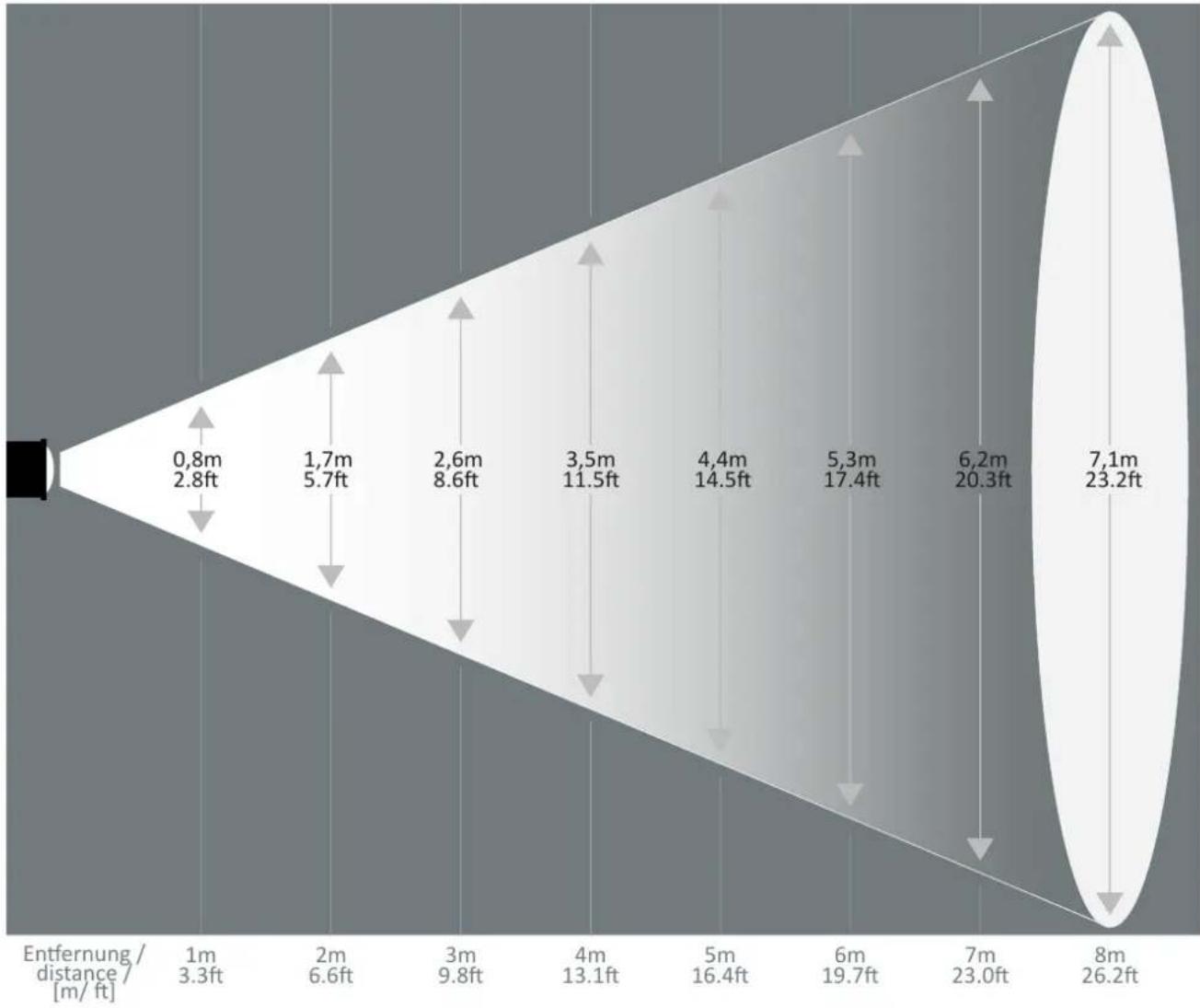

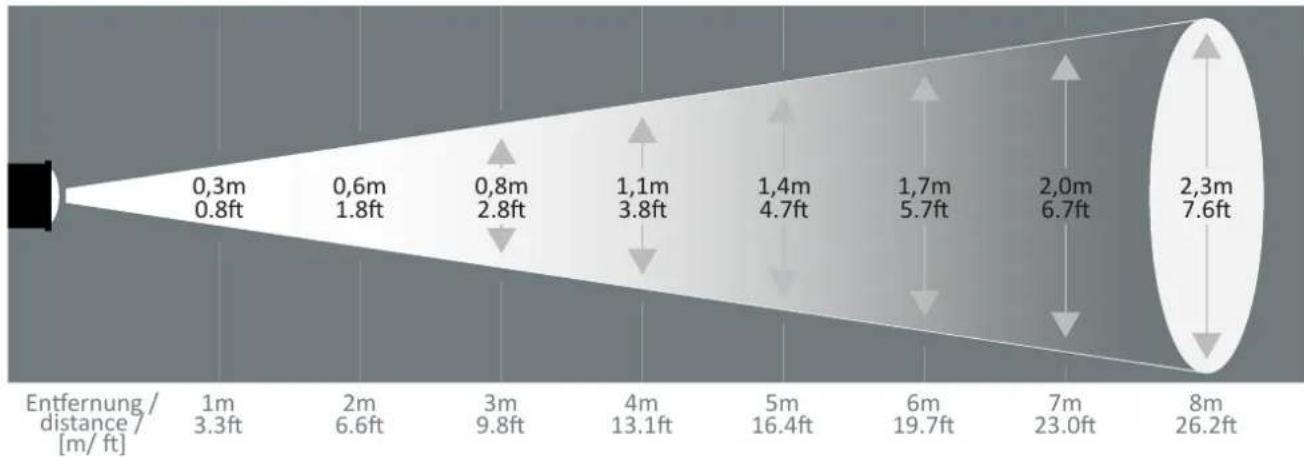

8.1. Généralités 44 8.2. Dimensions 45 8.3. Données photométriques 46

1. Déclaration de conformité 50
2. Accessoires 51

1.1. Compréhension générale de la sécurité

Ce projecteur à LED est sur et répond aux exigences légales en matière de sécurité des produits. Les consignes de sécurité suivantes ont pour but de vous aider à évaluer les risques résiduels afin d'éviter des dommages matériels ou corporels. Considérez ces informations d'utilisation comme faisant partie intégrante du produit. Gardez-le en sécurité pour pouvoir y accéder à l'avenir. Transmettez le projecteur uniquement accompagné de ce document. Il fournit des informations importantes qui constituent une condition préalable pour travailler en toute sécurité avec le produit. Veuillez lire attentivement les informations d'utilisation avant d'installer et d'utiliser le projecteur à LED. Familiarisez-vous avec le chapitre intitulé « Consignes de sécurité ». Pour tous les travaux, respectez toujours les instructions figurant dans les informations d'utilisation. De plus, les réglementations en vigueur en matière de prévention des accidents et de protection de l'environnement, ainsi que les réglementations techniques reconnues pour un travail en toute sécurité et professionnel ne doivent être respectées. Un fonctionnement compétent et une maintenance minutieuse ont un impact considérable sur les performances et la disponibilité de votre projecteur. Des erreurs de montage et de manipulation ainsi qu'un mauvais entretien entraînant des dysfonctionnements évitables.

• Le projecteur ne peut être utilisé qu'avec des motifs de projection en verre, appelés « Gobos ». N'insérez aucun autre motif de projection ou objet dans le projecteur! Des motifs de projection inappropriés risquent d'endommager le projecteur et de provoquer un incendie.

Lorsque vous utilisez le projecteur, assurez-vous que personne n'est ébloui par le faisceau lumineux brillant, en particulier si un bref éblouissement représente un risque pour la sécurité, par ex. pour les usagers de la route ou les personnes empruntant un escalier, etc.

• Le projecteur ne doit pas être utilisé par des enfants ou des personnes souffrant de troubles cognitifs. Les enfants ou les personnes souffrant de troubles cognitifs doivent always être placés sous la surveillance d'une personne à proximitée du projecteur.
• Ne modifiez ou ne démontez pas le projecteur, car il ne répondrait plus, le cas échéant, aux exigences de sécurité. Les utilisateurs ne peuvent exécuter que les actions décrites dans le présent manuel. Les réparations ne peuvent être réalisées que par des techniciens de maintenance qualifiés.
• Le fabricant n'assume aucune responsabilité pour les dommages causés par une utilisation ou un montage non conforme.

1.3. Risque de choc électrique

Le contact avec la tension secteur comporte un risque d'électrocution mortelle.

• Ne faites effectuer les branchements électriques que par un Electricien qualifié.
• Le projecteur est répertorié dans la classe de protection électrique I selon CEI 61140. Assurez-vous que l'appareil est correctement mis à la terre via le branchement électrique. Assurez-vous que les réglementations nationales relatives à l'utilisation des appareils électriques sont respectées.
• Avant toute intervention électrique, débranchez le mont projecteur de l'alimentation électrique et protégez-le contre toute reconnexion non autorisée.
• ébranchez le projecteur du rail lumière avant de procéder à l'entretien ou au nettoyage.
• N'utilisez l'appareil que lorsque le boîtier est complètement fermé.
• Ne versez ou n’éclaboussez jamais de liquide sur le projecteur. Le projecteur est uniquement destiné à usage intérieur sec et ne doit jamais être exposé à la pluie ou à l’humidité.

1.4. Risque lié à la chaleur et à un incendie

• N'utilise pas l'appareil à proximité de substances facilement inflammables, comme de l'alcool ou de l'essence.
• Le projecteur ne peut être utilisé que lorsqu'il est fermement monté et que l'inclinaison est fixe. Un projecteur renversé ou une tête de projection abaissée risque d'enflammer les surfaces.
• Le faisceau lumineux du projecteur peut dégager une température élevée sur une courte distance. Maintenez une distance de sécurité de 0,5 m entre les matériaux inflammables et la sortie de lumière. Si un lieu est éclairé par plusieurs projecteurs, cette distance augmente. Assurez-vous que les matériaux inflammables, par exemple les rideaux, ne peuvent pas se couvrir dans la zone de danger.

1.5. Risque lié aux rayonnements optiques

1. Selon la norme DIN EN 62471-5:2015, le projecteur est classé dans le groupe de risque 2 (RG-2) des classes de DANAGER photobiologique. Afin d'eviter le risque d'éblouissement d' à un rayonnement optique visible, respectez les règles de sécurité suivantes :
2. Ne regardez pas directement le faisceau de lumière.
3. Ne regardez jamais dans le faisceau de lumière à une courte distance (< 1 m). Des blessures oculaires irréversibles sont possibles si vous vous exposez au faisceau de lumière dans la zone de danger.
4. Installez le projecteur dans un endroit où la distance par rapport aux yeux des personnes exposées au faisceau de lumière est supérieure à 1 m.
5. Ne changez le motif de projection (gobo) que lorsque le projecteur est éteint.
6. Ne modifies pas les composants optiques du projecteur (objectif, lentilles, sources). N'utilise que des accessoires d'origine et ne remplacez les composants en cas de dommages que par des pièces de rechange d'origine. Un appareil change peut être répertorié dans un groupe de danger photobiologique plus élevé.

1.6. Consignes de montage

Le projecteur chauffe en cours de fonctionnement. Risque de brûlures! Laissez le projecteur refroidir pendant au moins dix minutes avant de changer de mode de projection ou de faire quoi que ce soit d'autre sur le projecteur. Respectez les réglementations locales en matière de sécurité des bâtiments, en particulier la réglementation concernant les établissements recevant du public (ERP): Code du BATIMENT des pays : Sécurité des chantiers et des structures - Selon son type, le projecteur est refroidi activement ou passivement et nécessite un courant d'air non obstrué. De tous les côtés, maintenez une distance minimale de 30 cm par rapport aux murs et aux objets. - Ne couvrez pas le projecteur de films ou de matériaux isolants et ne l'utilisez pas dans un boîtier fermé. Un refroidissement efficace n'est possible que si l'air chaud évacué peut s'échapper et si l'air frais peut circuler sans obstacle. - Protégez la lentille frontale de la lumière directe du soleil. La lumière du soleil est focalisée à travers la lentille frontale et peut causer des dommages ou un incendie à l'intérieur du projecteur.

2. Le PHOS LT (lighting track) en un coup d'œil

① Support d'appareil avec alimentation électro- nique (Driver)	⑥ Objectif
② Tête de projection composée de LED Dissipateur thermique avec/sans ventilateur Support optique	⑦ Capot
	⑧ Rail luminière (non comprise dans le volume livraison)
③ Vis moletée pour le montage du support de gobos	⑨ Adaptateur de rails lumière
④ Porte-Gobo ⑩	Vis de réglage de l'inclinaison de la tête de projection
⑤ Vis moletée pour monture d'objectif

3. Termes fréquemment utilisés

Terme Déni on

Projecteur à LED Dispositif optique utilisant une source de lumière interne (LED) pour afficher un modèle bidimensionnel (gobo) sur une surface de projection.

Light Emitting Diode (ou diode électroluminescente)

Composant semi-conducteur émettant de la lumière.

Motif de projection :

Gobo Masque en verre pour graver des logos, des motifs, des textes ou des images à afficher avec un projecteur.

Objectif Composant le plus important d'un projecteur. Une ou plusieurs lentilles optiques focalisent la lumière pour permettre une projection directionnelle.

Indique la puissance avec laquelle l'objet focalise les rayons lumineux :

Distance focale Petite distance focale : large cône de lumière

Grande distance focale : cône de lumière étroit et concentré

4. Montage et installation

• Avant de commencer à utiliser votre nouveau projecteur à LED, vous devez le fixer solidement. Un adaptateur de rail lui permet d'être utilisé conformément aux specifications garantit un maintien sûr. Assurez-vous que votre rail lumière est solidement fixé, conformément aux specifications du fabricant. Si d'autres projecteurs ou appareils sont utilisés dans votre piste, veuillez considérer le poids total de tous les appareils. Vous trouverez des informations sur le poids de votre appareil dans les données techniques.

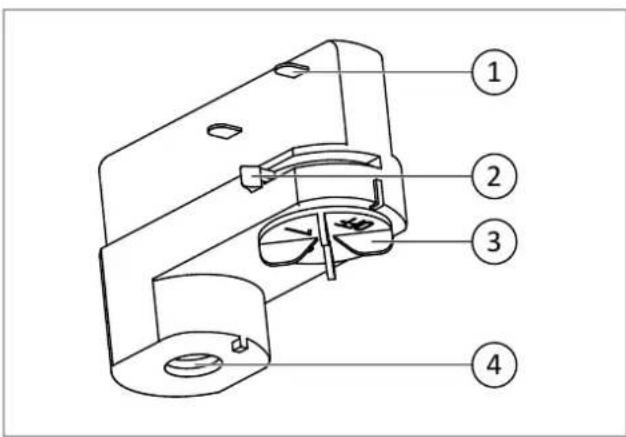

4.1. L'adaptateur de rails lumière en un coup d'éclair

①	Cosses de contact pour le raccordement élec trique
②	Levier de verrouillage pour la fixation sur le rail
③	Commutateurs rotatifs pour la sélection des phases
④	Passé-câble et manchon de raccordement

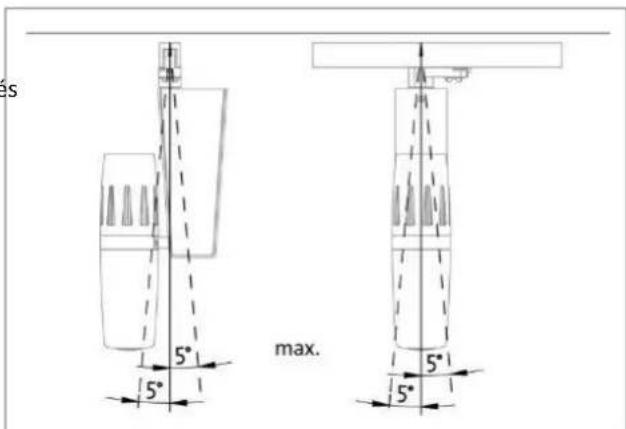

4.2. Alignement du rail luminaire

Le PHOS LT est destiné à être installé sur des rails montés au plafond. L'axe de montage du projecteur et le rail ne doit pas s'écarter de plus de la verticale.

Le PHOS 25-85 LT est compatible avec la plupart des systèmes de rails lumière européens.

Voici une sélection de fabricants :

Eutrac • Staff • Nokia

Global • Hoffmeister • ERCO

4.3. Montage du projecteur

En installant le PHOS LT sur votre rail, vous connectez en même temps le projecteur à votre alimentation électrique. Dans le cas d'un système multiphase, l'adaptateur PHOS LT permet de choisir librement la phase. Pour vous donner une meilleure vue d'ensemble, l'adaptateur est partiellement représenté sans le support de l'appareil dans les instructions suivantes.

AVERTISSEMENT! Risque de choc électrique

Un choc électrique risque de provoquer des blessures graves, voire la mort.

N'installez l'appareil que lorsqu'il est hors tension.

1. Assurez-vous qu'il n'y a pas de tension électrique sur le rail.

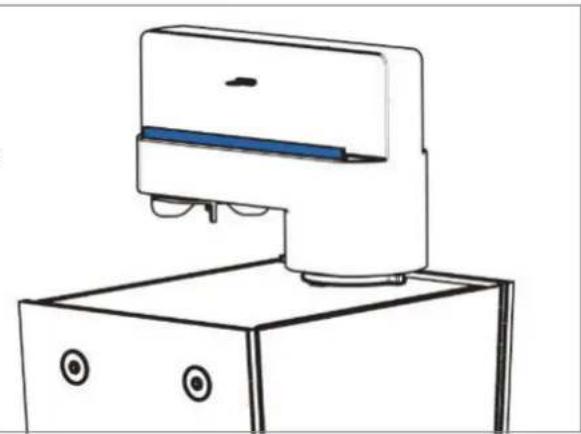

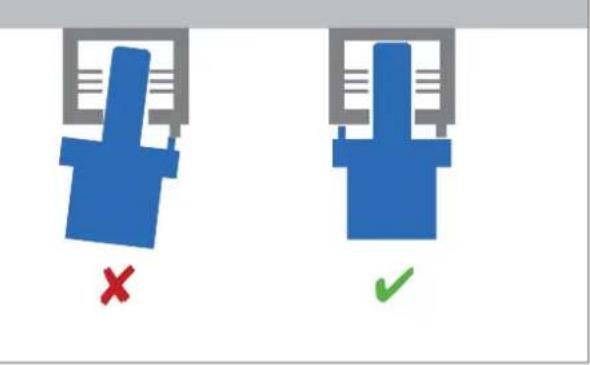

2. L'adaptateur comporte une barre de 3 mm de hauteur d'un côté, qui a son pendant sur le rail, ce qui nécessite un alignement clair l'un par rapport à l'autre.

Insérez l'adaptateur sur le rail dans la bonne position, sinon son profil ne permet pas de l'installer correctement !

1. Assurez-vous que le dispositif de verrouillage de l'adaptateur est en position latérale de base et que le commutateur rotatif pour la sélection de phase est en position « OFF »

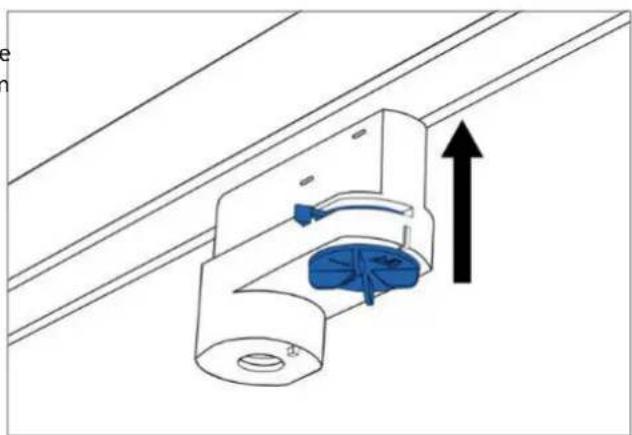

2. Poussez l'adaptateur correctement aligné dans le rail jusqu'à la butée.

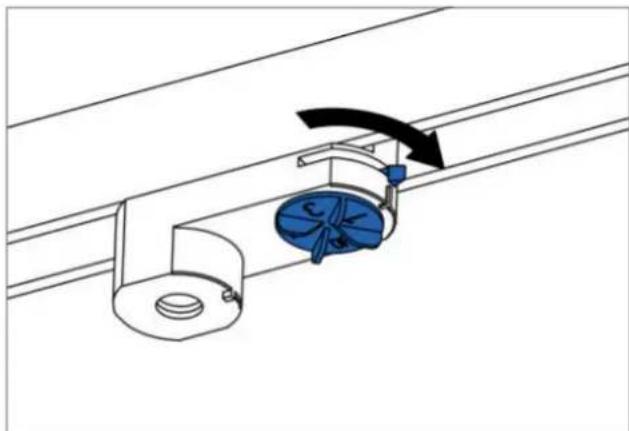

1. Le levier du dispositif de verrouillage peut maintenant être tourné sans résistance et l'adaptateur est solidement fixé sur le rail.
2. Tournez le sélecteur pour régler la phase souhaitée.

4.4. Démontage du projecteur

AVERTISSEMENT! Risque de chute de pièces

Une pièce qui tombe risque de provoquer des blessures graves, voire la mort. Tenez soigneusement le projecteur pendant le démontage du rail.

1. Coupes l'alimentation du rail.

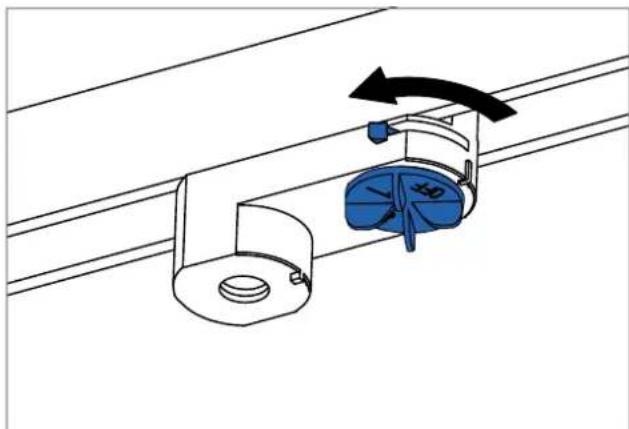

2. Pour le démonter, mettez le sélecteur en position « OFF »
3. Régler le levier de verrouillage en position latérale d'origine.

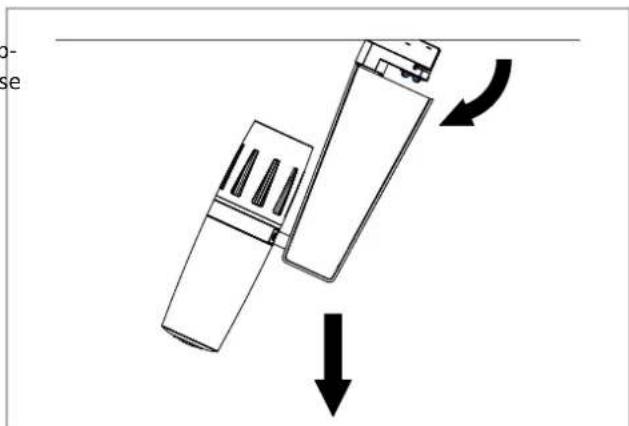

1. Inclinez le projecteur comme indiqué sur l'illustration jusqu'à ce que le mécanisme de verrouillage de l'adaptateur se désengage du rail et que le projecteur puisse être retiré sans force.

5. Configuration et utilisation du projecteur

AVERTISSEMENT! Risque de brûlures

Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT! Risque lié à un rayonnement optique

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

Ne regardez jamais directement le faisceau de lumière.

Certaines des étapes ci-dessous nécessitent la mise sous tension du projecteur. Le rayonnement optique risque de dégager des températures élevées sur une courte distance et de présenter également un risque pour vos yeux. Faites preuve de prudence. N'allumez pas le projecteur avant d'avoir inséré le gobo. Effectuez les travaux de configuration dès que possible après la mise en marche.

Afin de configurer la projection souhaitée, quelques réglages doivent être réalisés sur la tête de projection.

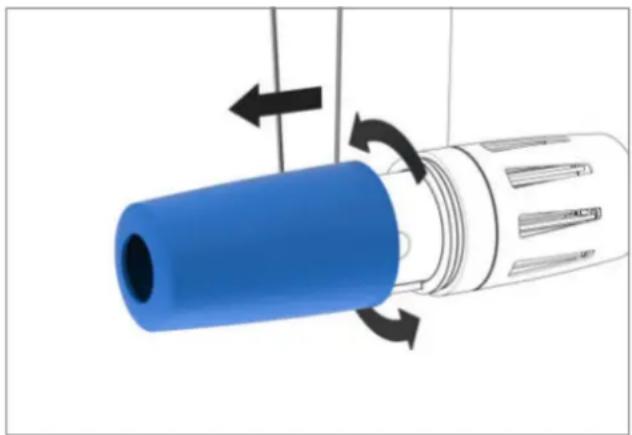

• Dévissez soigneusement le capot de la tête de projection.

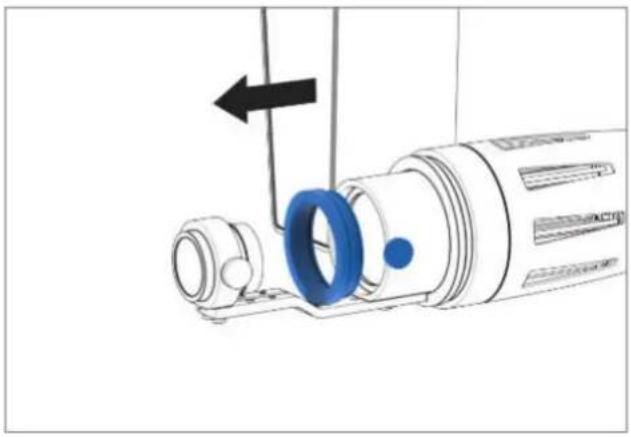

5.1. Insertion/remplacement de gobos

1. Desserrez la vis moletée.
2. Retirez le porte-gobo.

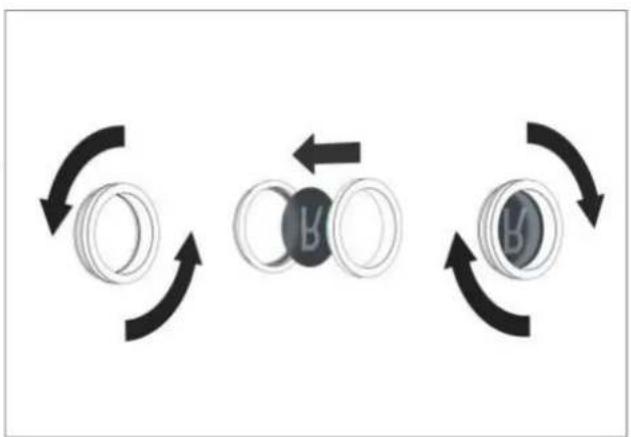

1. Dévissez le porte-gobo.
2. Insérez votre gobo avec le motif inversé dans le support. Le côté miroir doit faire face à la source lumineuse. (Lorsque vous insérez le gobo dans le support, assurez-vous de ne toucher que les bords.)
3. Vérifiez que le gobo repose à plat dans le support.
4. Vissez le porte-gobo. Exercez soigneusement une pression sur le gobo afin qu'il repose solidement et en toute sécurité sur le support.

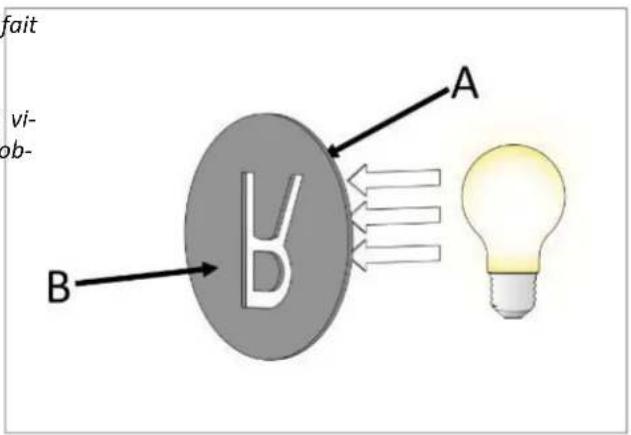

A. Côté miroir : côté enduit du gobo. Le côté miroir fait face à la source lumineuse. B. Côté nombre : la partie revêtement est visible à travers le verre. Le côté nombre fait face à l'objectif.

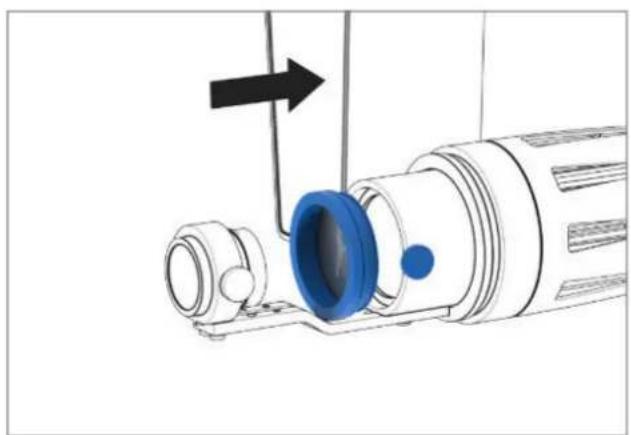

1. Insérez le porte-gobo dans la tête de projection.
2. Serrez bien la vis molette.

AVERTISSEMENT! Risque de brûlures

Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT! Risque lié à un rayonnement optique

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

Ne regardez jamais directement le faisceau de lumière.

• Allumez le projecteur.

5.2. Alignement du projecteur

1. Faites pivoter le projecteur dans la position souhaitée.

(Note: Pour éviter d'endommager le câblage, la rotation du support de l'équipement est limitée par une butée mécanique)

5.3. Alignement de la tête de projection

1. Desserrez la vis de réglage.
2. Inclinez la tête de projection dans la position souhaitée.

(Note: afin d'éviter d'endommager le câblage, la rotation de la tête de projection est limitée par une butée mécanique. N'inclinez pas et ne faites pas pivoter la tête de projection sans avoir d'abord desseré la vis de réglage.)

1. Serrez bien la vis de réglage.

5.4. Mise au point du mouf

1. Desserrez la vis moletée.
2. Déplacez l'objet dans le support jusqu'à ce que la projection soit nette.
3. Serrez bien la vis moletée

5.5. Alignement du mouf

1. Desserrez la vis moletée jusqu'à ce que le porte-gobo puisse tourner.
2. Faites pivoter le porte-gobo jusqu'à ce que le motif soit dans l'alignment souhaité.
3. Serrez bien la vis molette.

5.6. Fermeture de la tête de projection

1. Vissez le capot sur la tête de projection.

6. Nettoyage

AVERTISSEMENT! Risque de choc électrique

Un choc électrique risque de provoquer des blessures graves, voire la mort.

Mettez le projecteur hors tension avant de le nettoyer.

• Utilisez un chiffon humide pour nettoyer la surface du projecteur. Les solvants contenus dans les détergents risquent d'endommager la surface.
• Nettoyez de préférence le dissipateur thermique à l'air comprimé. De légers dépôts de poussière n'affectent pas le refroidissement. Dans les environnements très poussiéreux, par exemple dans les installations industrielles, vous devez nettoyer le projecteur tous les 6 mois. Dans un environnement normal, l'intervalle de nettoyage est de 1 à 2 ans.
• Utilisez des chiffons de nettoyage optique si vous constatez de la saleté sur les lentilles optiques du projecteur.

7.1. Mise au rebut du matériel d'emballage

Ne jetez pas les déchets d'emballage dans les ordures ménagères, mais apportez-les à la collecte sélective. À cet effet, les options de recyclage éprouvées telles que la poubelle de recyclage ou la poubelle à papier sont disponibles dans votre région. Vous pouvez obtenir de plus amples informations sur l'élimination correcte des emballages et les possibilités de recyclage mises à disposition pour les déchets d'emballages auprès de votre mairie ou de votre autorité locale.

7.2. Mise au rebut du projecteur

La directive européenne 2012/19/UE sur les anciens appareils électriques et électroniques (DEEE) (waste electrical and electronic equipment - WEEE) spécifie le cadre en vigueur dans toute l'UE pour le retour et le recyclage des anciens appareils. Cette directive a été mise en œuvre dans le droit allemand en s'appuyant sur la loi nationale sur les équipements électriques et électroniques - ElektroG. Conformément à la loi allemande ElektroG, la société Derksen Lichttechnik GmbH est enregistrée en tant que fabricant auprès du bureau d'enregistrement allemand des anciens appareils électriques - EAR. Numéro d'enregistrement DEEE : DE 98055625

Nos produits sont fabriqués exclusivement pour le secteur B2B - Business to Business (entreprise à entreprise) et ne doivent pas être jetés avec les ordures ménagères ou dans les points de collecte des déchets publics locaux. Veuillez renvoyer le projecteur en fin de vie à Derksen Lichttechnik GmbH.

Contactez Derksen par téléphone, par courrier ou par e-mail ([e-mail]) en mentionnant l'objet « Mise au rebut de appareils électriques » et, si possible, fournissez les informations suivantes : acheteur, date d'achat, votre adresse postale. Avec un retour au fabricant, vous soutenez la gestion responsable des ressources naturelles et l'élimination des déchets respectueuse de l'environnement.

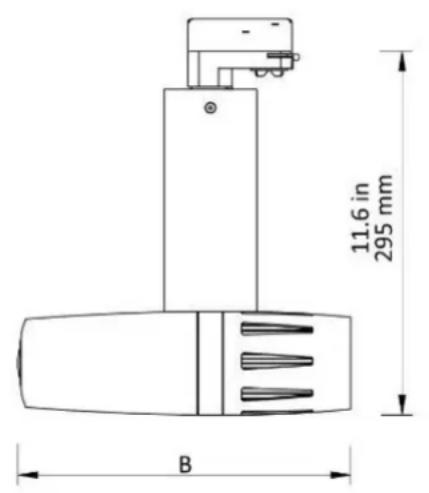

8.1. Généralités

	PHOS 25 LT PHOS	45 LT PHOS 65 LT	PHOS 85 LT
Matériau du boîtier	Acier / Aluminium
Poids avec l'objetif 45 mm / 63 mm 85mm / 135 mm	2,82 kg / 2,70 kg 2,70 kg / 3,01 kg	2,82 kg / 2,70 kg 2,70 kg / 3,01 kg	3,02 kg / 2,90 kg 2,90 kg / 3,23 kg	3,32 kg / 3,20 kg 3,20 kg / 3,53 kg
Interrupteur marche/arrêt	non
Champ d'application	intérieur sec, rail luminère
Température ambiente	-30°C - +35°C
Refroidissement	refroidissement passif	refroidissement actif / ventilateur
Niveau sonore	0 dBA 20 dBA	29 dBA
Source	22 W High-Power LED	40 W High-Power LED	60 W High-Power LED	80 W High-Power LED
Durée de vie moyenne de la LED (L70) à 25°C Tempé-rature ambiante	35.000 heures
Température de couleur	6.300 - 6.700 Kelvin
Flux lumineux du projeteur	1.570 Lumen 2.390	Lumen 3.910 Lumen	4.740 Lumen
Taille du gobo/de l'image	Ø 50 mm / Ø 40 mm
Tension d'entrée	220 - 240 V AC, 50 / 60 Hz
Consommation d'énergie	27 W 42 W	67 W 84 W
Rendement	cos φ = 0,9 cos	φ = 0,95 cos φ = 0,9	cos φ = 0,95
Nombre max. d'appareils par fusible B16A/C16A	50 / 85 50 / 85	25 / 42 25 / 42
Classe de protection	I
Type de protection du boîtier	IP20
Sécurité photobiologique selon ICE62471-5:2015 EN62471-5:2015	RG-2
Code produit	20025210 - blanc 20025220 - noir 20025230 - argent	20045210 - blanc 20045220 - noir 20045230 - argent	20065210 - blanc 20065220 - noir 20065230 - argent	20085210 - blanc 20085220 - noir 20085230 - argent

En fonction de la distance focale de l'objet que vous avez choisi, les dimensions indiquées ci-dessus doivent les tailles suivantes :

	A Gesamthöhe Projektor / Total height of the projector / Hauteur totale du projeteur	B Gesamtlänge Projektekspof / Total length of the projector head / Longueur totale de la tête de projecto
Tele / Telephoto lens / Téléobjectif, f = 135 mm	18.9 in / 481 mm 14.1 in	/ 358 mm
Standard / standard lens / standard, f = 85 mm	16.2 in / 412 mm 11.4 in	/ 289 mm
Weitwinkel / wide angle lens / grand angle, f = 63 mm	16.0 in / 406 mm 11.1 in	/ 283 mm
Extra-Weitwinkel / ultra wide angle lens / très grand angle, f = 45 mm	17.3 in / 440 mm 12.5 in	/ 317 mm

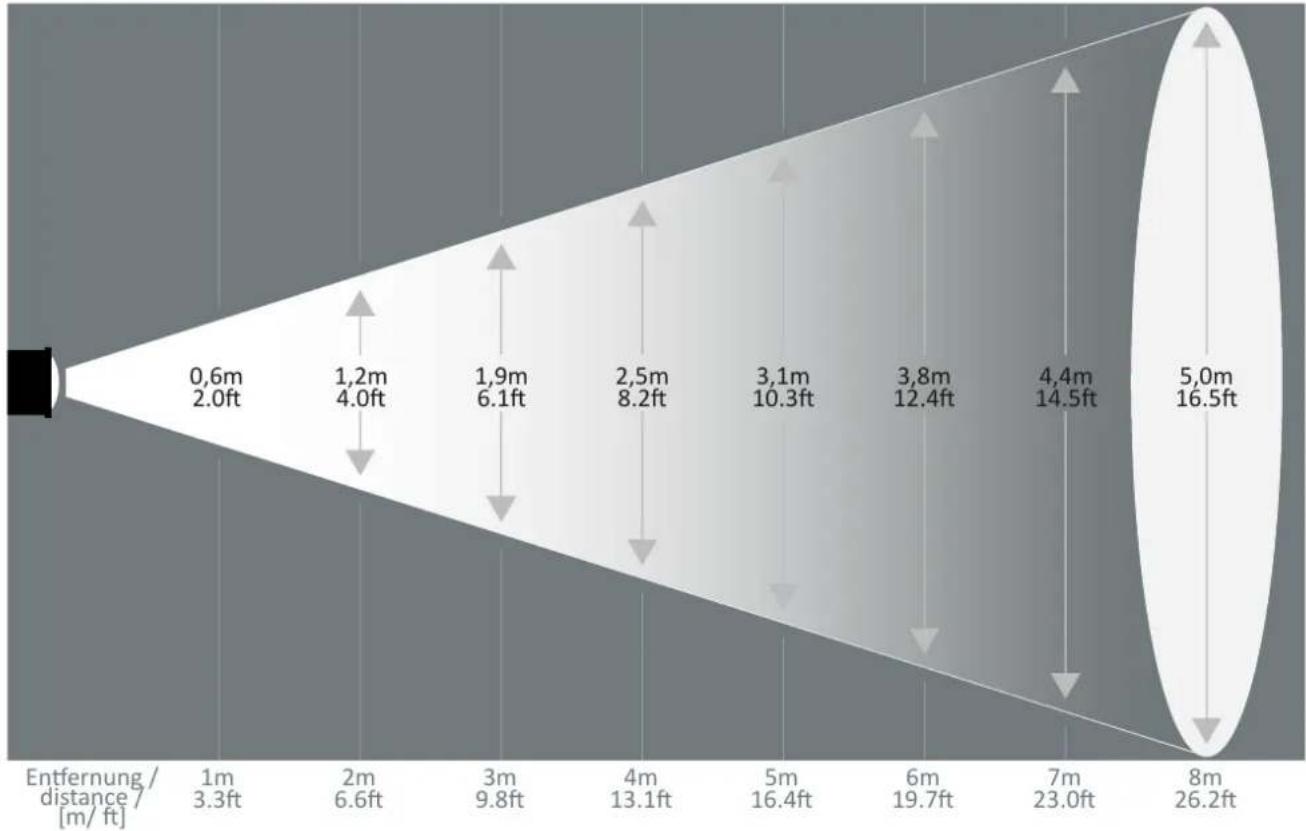

La distance focale de votre objectif affecte principalement les tailles et distances de projection possibles. Veuillez noter que la puissance d'éclairage diminue à mesure que la distance augmente. Les graphiques suivants présentent les valeurs correspondantes en fonction des performances de votre projecteur.

Beleuchtungssträke / Illuminance / puissance d'éclairage [lux]

PHOS 25	19210	4800	2130	1200	770	530	390	300
PHOS 45	29830	7460	3310	1860	1190	830	610	470
PHOS 65	38030	9510	4230	2380	1520	1060	780	590
PHOS 85	44830	11210	4980	2800	1790	1250	910	700

Voyant de luminosité de la projection

= pour un éclairage ambiant normal, adapté aux motifs colorés

dans les pièces faiblement éclairées, pour les motifs sans couleur

Nur in abgedunkelten Räumen empfohlen = recommended only for darkened rooms = recommandé uniquement dans les pièces sombres

Beleuchtungssträke / Illuminance / puissance d'éclairage [lux]

PHOS 25	7180	1800	800	450	290	200	150	110
PHOS 45	10900	2720	1210	680	440	300	220	170
PHOS 65	17860	4460	1980	1120	710	500	360	280
PHOS 85	21610	5400	2400	1350	860	600	440	340

Beleuchtungssträke / Illuminance / puissance d'éclairage [lux]

PHOS 25	3260	820	360	200	130	90	70	50
PHOS 45	5030	1260	560	310	200	140	100	80
PHOS 65	7900	1980	880	490	320	220	160	120
PHOS 85	9230	2310	1030	580	370	260	190	140

Extra-Weitwinkelobjektiv / Ultra wide-angle lens / Objectif très grand angle, f=45 mm, 48°

Beleuchtungssträke / Illuminance / Puissance d'éclairage [lux]

PHOS 25	1960	490	220	120	80	50	40	30
PHOS 45	2920	730	320	180	120	80	60	50
PHOS 65	4840	1210	540	300	190	130	100	80
PHOS 85	5880	1470	650	370	240	160	120	90

Wir/we/nous :

Derksen Lichttechnik

Hersteller/

La présente déclaration de conformité est émise sous notre seule responsabilité

Typ/type :

Nous déclarons par la présente que les produits énumérés ci-dessus sont conformes aux réglementations en vigueur suivantes:

Directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques : 2011/65/EU

EMV Directive :

2014/30/EU

Directive basse tension :

2014/35/EU

Un aperçu des pièces de rechange et des accessoires optionnels pour le PHOS LT est présenté sur ces pages. Si vous avez des questions, veuillez contacter notre service clientèle à l'adresse suivante :

phone: [phone]

e-mail: [e-mail]

Filtre de correction des couleurs

4000 K (moyennement chaud)

Art.-Nr.: 09960200

3000 K (chaud)

Art.-Nr.: 09960100

Gobo Holder

Porte-gobo

Art.-Nr.: 09958500

Gobobox

Gobo Box

Gobo Box
