Type de produit	Projecteur LCD
Marque	Yaber
Modèle	Y61
Résolution native	1280 × 720 (prend en charge 1920 × 1080)
Source lumineuse	LED
Puissance nominale	110-240 V ~ 50/60 Hz
Poids	1,4 kg
Formats d'image	16:9 / 4:3
Taille de projection	50 à 200 pouces
Distance de projection	1,5 à 5 mètres
Correction trapézoïdale	Manuelle, ±15°
Entrées vidéo	HDMI (x2), VGA, AV, USB
Sortie audio	Prise casque 3,5 mm
Accessoires inclus	Câble AV 3 en 1, câble d'alimentation, câble HDMI, télécommande, kit de nettoyage, base de support
Fonctions principales	Lecture multimédia USB, réglages d'image (mode, température de couleur, rapport), réglages sonores (mode, balance, surround), minuterie, correction trapézoïdale manuelle
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide avec détergent doux ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité, à la poussière ou à la fumée ; assurer une ventilation adéquate ; installation au plafond par un professionnel
Garantie	3 ans (contact : [e-mail])
Piles télécommande	2 piles AA (non fournies)
Formats vidéo supportés	MPG, AVI, TS, MOV, MKV, DAT, MP4

FOIRE AUX QUESTIONS - Y61 Yaber

Comment connecter un smartphone Android au projecteur Yaber Y61 ?

Assurez-vous que votre smartphone Android prend en charge la fonction MHL. Connectez-le au projecteur à l'aide d'un câble MHL-HDMI (non fourni) et sélectionnez la source HDMI.

Comment connecter un iPhone au projecteur Y61 ?

Utilisez un câble Lightning-HDMI (non fourni) pour connecter votre iPhone au projecteur, puis choisissez la source HDMI.

Pourquoi mon projecteur n'a-t-il pas de son ?

Vérifiez que le volume n'est pas coupé (touche Mute) et que le niveau de volume est suffisant. Assurez-vous que la source audio n'est pas en mode Dolby, car le projecteur ne prend pas en charge le son Dolby. Si le problème persiste, vérifiez le câblage audio.

Comment changer la langue du menu ?

Appuyez sur la touche Menu du boîtier ou de la télécommande, allez dans OPTIONS, puis sélectionnez 'Réglages langue' et choisissez la langue souhaitée (Français, Anglais, etc.). Validez avec OK.

L'image projetée est floue, que faire ?

Tournez la bague de mise au point de l'objectif jusqu'à obtenir une image nette. Vérifiez aussi que la distance de projection est dans la plage de 1,5 à 5 mètres et que l'objectif est propre.

La télécommande ne fonctionne pas, que vérifier ?

Dirigez la télécommande vers le récepteur infrarouge du projecteur. Remplacez les piles par des piles neuves (AA). Assurez-vous qu'aucun obstacle ne bloque le signal et que vous êtes dans la portée (environ 8 mètres).

Comment corriger une image trapézoïdale ?

Utilisez la correction trapézoïdale manuelle en tournant la molette prévue à cet effet sur le projecteur. Si l'image reste déformée, réduisez la hauteur verticale du projecteur par rapport au centre de l'écran.

Peut-on suspendre le projecteur au plafond ?

Oui, le projecteur est compatible avec un support de plafond (vis 1/4 pouce). L'installation doit être effectuée par un technicien qualifié pour éviter tout risque de chute.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Appuyez sur Menu, allez dans OPTIONS, puis sélectionnez 'Restaurer les réglages usine' et confirmez. Cela effacera tous vos réglages personnalisés.

Quels formats vidéo sont compatibles avec le lecteur USB ?

Le projecteur supporte les formats : MPG, AVI, TS, MOV, MKV, DAT et MP4. Pour l'audio, désactivez le son Dolby si nécessaire.

MODE D'EMPLOI Y61 Yaber

Lisez attentivement ce manuel avant d'utiliser votre projecteur Y61 et conservez-le à portée de main pour pouvoir vous y référer ultérieurement.

Garanties importantes

Ces consignes de sécurité garantissent la longévité de votre projecteur et évitent les incendies et les chocs. Lisez-les attentivement et faites attention à tous les avertissements.

Installation

1. Pour obtenir les meilleurs résultats, utilisez le projecteur dans une pièce sombre.
2. Placez le projecteur sur une surface plane dans un endroit sec, à l'écart de la poussière et de l'humidité.
3. Ne placez pas le projecteur à la lumière directe du soleil, près d'appareils de chauffage ou d'appareils dégageant de la chaleur.
4. L'exposition directe au soleil, à la fumée ou à la vapeur peut endommager les composants internes.
5. Manipulez votre projecteur avec soin. La chute ou les secousses peuvent endommager les composants internes.
6. Ne placez pas d'objets lourds sur le projecteur.

Source de courant

1. Le projecteur est conçu pour fonctionner avec une source de alimentation CA 110-240V \~ 50/60 Hz. Assurez-vous que votre source de l'alimentation répond à cette exigence avant de tenter d'utiliser votre projecteur.
2. Manipulez le cordon d'alimentation avec précaution et évitez de le plier trop. Un câble endommagé peut provoquer un choc électrique ou un incendie.
3. Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez la fiche de la prise.

Nettoyage

1. Débranchez le projecteur avant de le nettoyer.
2. Nettoyez régulièrement le boîtier avec un chiffon humide. Si c'est très sale, utilisez un détergent doux. Ne jamais utiliser de détergents forts ou les solvants tels que l'alcool ou les diluants.

Accessoires

1x Projecteur 1x Câble AV 3 en 1 1x Câble d'alimentation 1x Câble HDMI 1x Télécommande 1x Manuel de l'utilisateur 1x Nettoyage des lentilles 1x Base de support

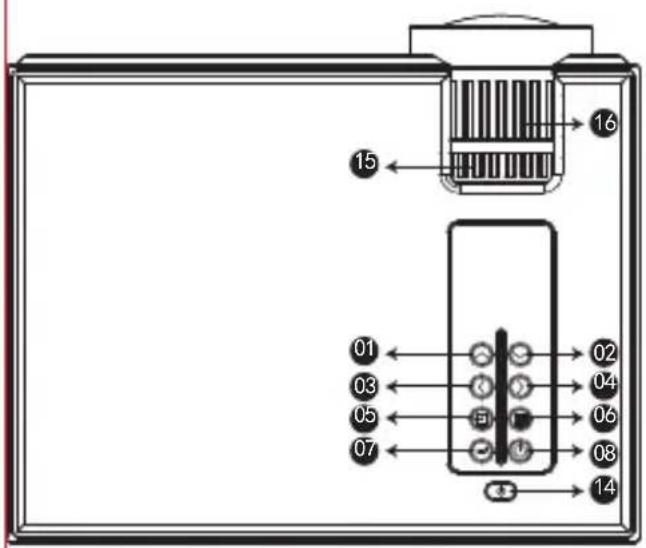

Description du produit

15 16 01 02 03 04 05 06 07 08 14

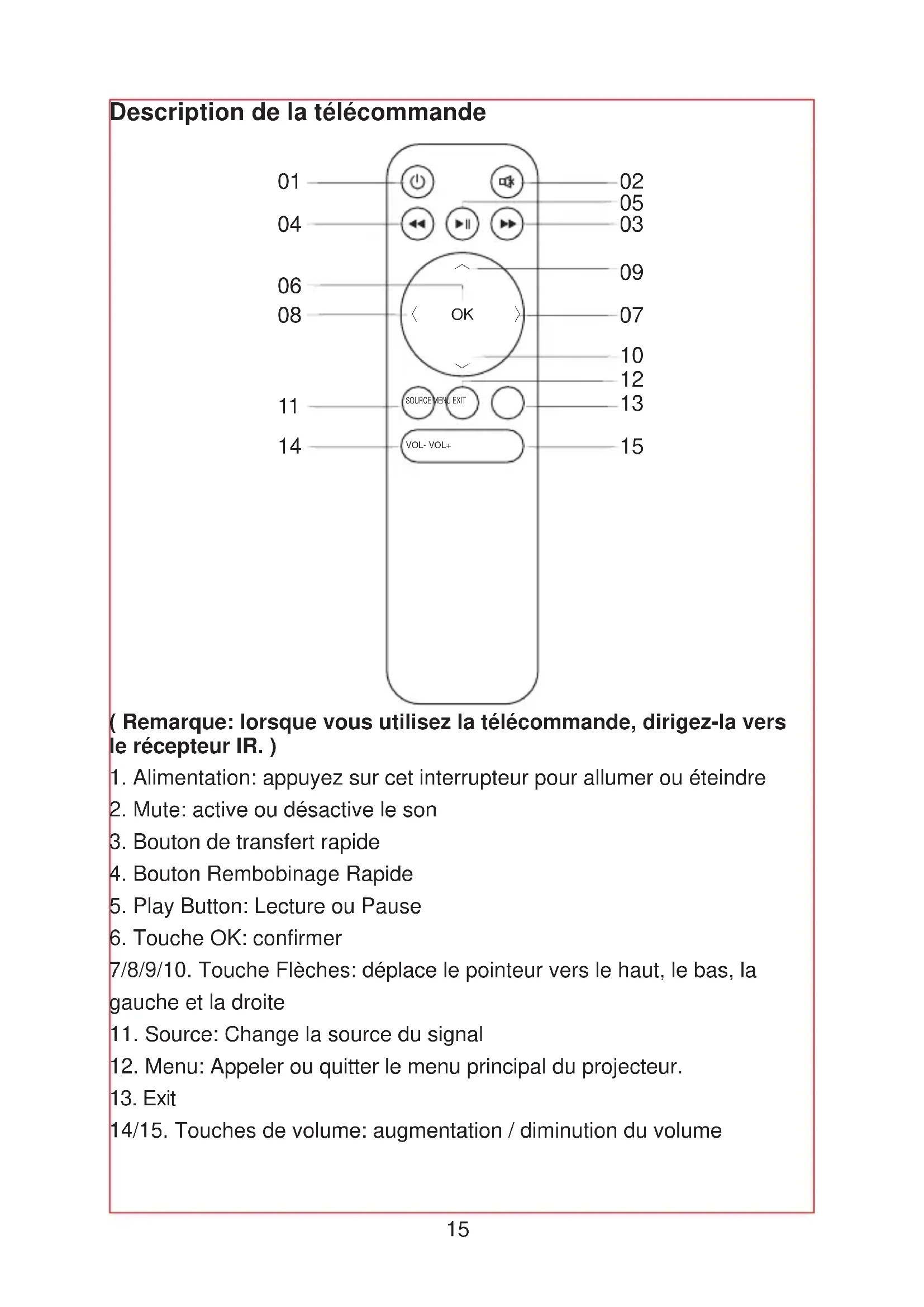

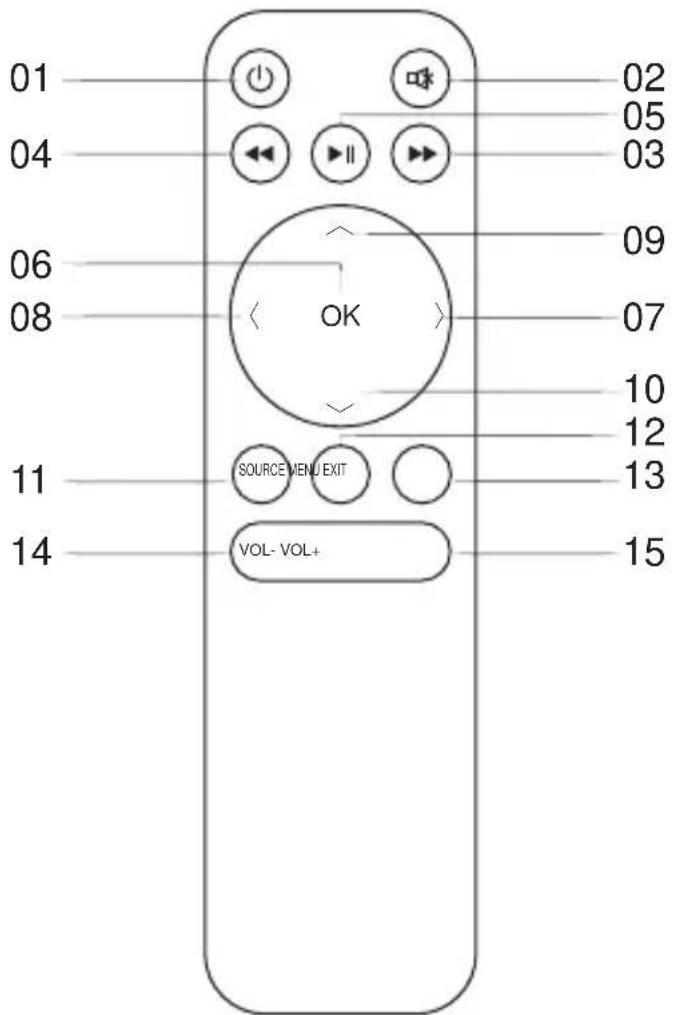

Description de la télécommande

01 04 06 08 11 14 02 05 03 09 07 10 12 13 15 SOURCE MENU EXIT VOL- VOL+

1. Alimentation: appuyez sur cet interrupteur pour allumer ou éteindre
2. Mute: active ou désactive le son
3. Bouton de transfert rapide
4. Bouton Rembobinage Rapide
5. Play Button: Lecture ou Pause
6. Touche OK: confirmer

7/8/9/10. Touche Flèches: déplace le pointeur vers le haut, le bas, la gauche et la droite

1. Source: Change la source du signal
2. Menu: Appeler ou quitter le menu principal du projecteur.
3. Exit

14/15. Touches de volume : augmentation / diminution du volume

Précautions d'emploi de la télécommande

-Manipulez la télécommande avec précaution. -Si la télécommande est mouillée, essuyez-la immédiatement. -Évitez la chaleur et l'humidité excessives. -Si vous n'utilisez pas la télécommande pendant une longue période, retirez les piles. (Les piles ne sont pas fournies avec la télécommande et sont à acheter séparément).

1. Ouvrez le capot arrière de la télécommande.
2. Installez des piles neuves (piles de type AA). Assurez-vous de respecter la polarité des piles (+/-).

(Attention, veillez à ne pas mélanger différents types de piles et/ou des piles neuves avec des piles usagées.)

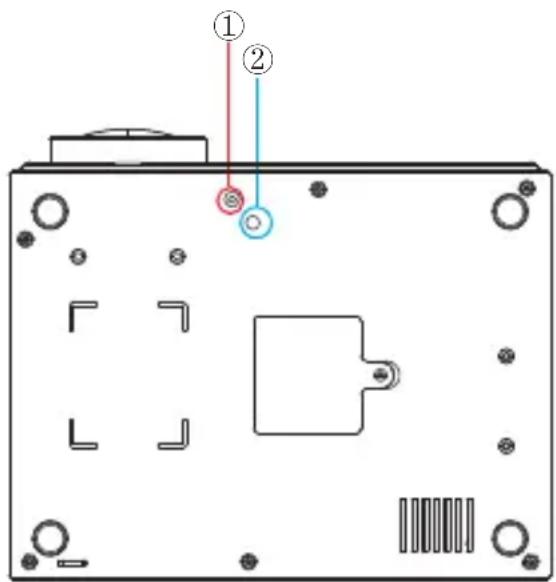

Ajustez la base d'inclinaison & accrochez le plafond

Ajustez la base d'inclinaison: installez les vis (incluses dans l'emballage) sur la position ①, soulevez le bord avant du projecteur à la hauteur souhaitée, tournez le pied presseur et relâchez le bouton pour verrouiller la base d'inclinaison à la position appropriée.

Suspendre le plafond : veuillez acheter le support de projecteur et la vis 1/4 pouce en plus.

Installez le support de projecteur sur la position ② et suspendez le projecteur au plafond.

(Remarque : vous pouvez installer le support de trépied à l'endroit ②)

Correction de trapézoïdale et mise au point

Avant de démarrer le projecteur, suivez la figure ci-dessous pour régler la correction trapézoïdale. Gardez le projecteur vertical avec l'écran du projecteur et maintenez-le au même niveau.

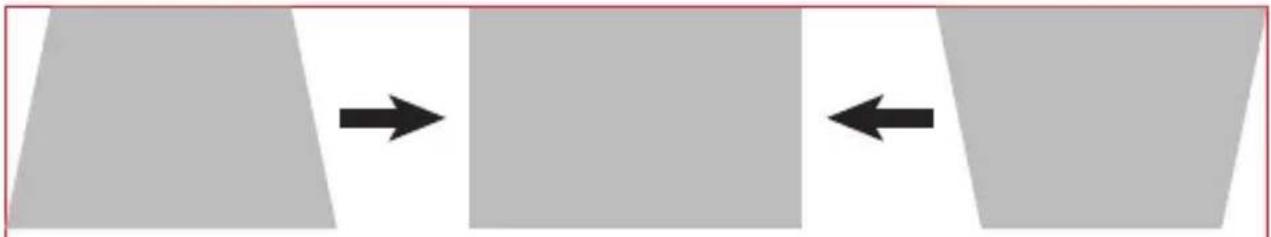

Si l'image projetée est de forme trapézoïdale, elle peut être résolue par la correction de trapèze. (Correction manuelle de la distorsion trapézoïdale)

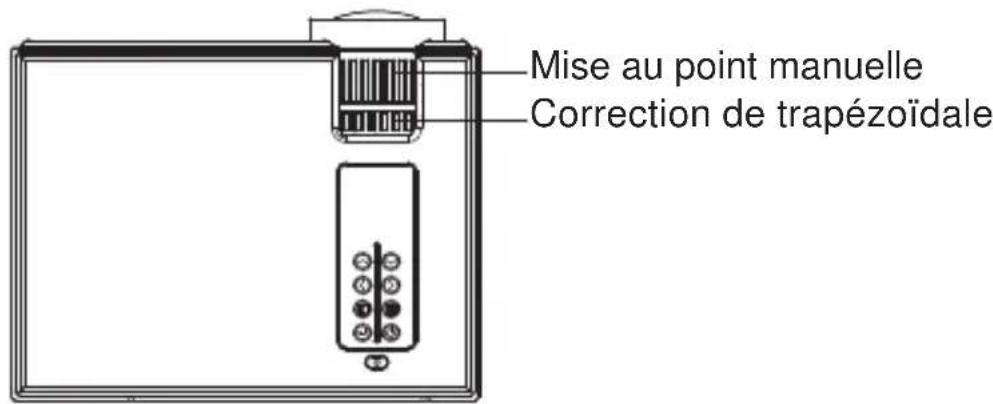

Mise au point manuelle Correction de trapézoïdale

Remarque: si la correction de la distorsion trapézoïdale ne parvient pas à résoudre la forme de l'image, veuillez réduire la hauteur verticale du projecteur par rapport au centre de l'écran.

L'image projetée peut être floue ou difficile à voir. Ceci est dû au manque de réglage de la mise au point avec l'objectif. Veuillez suivre les procédures ci-dessous pour régler la mise au point. (Faire la mise au point manuelle, trouver la photo la plus nette sur l'écran)

Remarque: il est normal que la netteté au centre et les bords soient flous.

Avertissement

• L'installation du projecteur au plafond doit être effectuée par un technicien qualifié (nous ne pourrons pas être tenus responsables en cas de blessures et/ou dommages sur l'appareil et son environnement).
• Utilisez uniquement votre projecteur sur une surface solide et plane. Si le projecteur tombe au sol, vous risquez de vous blesser et d'endommager gravement le projecteur.
• Ne pas exposer le projecteur à de l'humidité excessive, à de la poussière ou à de la fumée. Cela endommagera le projecteur et l'image projetée sur l'écran.
• Assurez-vous d'avoir une ventilation adéquate et suffisante dans la pièce et autour de votre projecteur pour que la chaleur puisse se dissiper correctement. Ne recouvrez pas les évents du projecteur. En cas de non-respect de ces préconisations, cela pourrait entraîner une surchauffe et une dégradation de l'appareil.

Fonctionnement

Contrôles généraux

Avant d'allumer le projecteur, assurez-vous que l'ordinateur ou la source vidéo est sous tension et que le cache de l'objectif est retiré.

1. Allumer le projecteur

Branchez le câble d'alimentation fourni dans la prise et appuyez sur l'interrupteur principal. Le projecteur passe en mode veille et le voyant d'alimentation s'allume en rouge.

Appuyez sur la touche "⏻" du boîtier du projecteur ou de la télécommande afin que l'indicateur d'alimentation passe au vert : le projecteur est prêt à l'emploi.

2. Sélectionner la source du signal

Appuyez sur la touche "S" (source) de la télécommande ou du boîtier du projecteur pour sélectionner votre signal source: "AV", "PC-RGB", "HDMI 1", "HDMI 2", "USB".

3. Ajustez la taille de l'image et le focus

Ajustez la taille de l'image et la mise au point

Pour obtenir la meilleure taille d'image possible, vous devez modifier la distance entre le projecteur et l'écran de projection.

Pour obtenir la meilleure mise au point, vous devez faire pivoter l'objectif pour la mise au point.

Sélection de la langue

Lorsque vous allumez le projecteur pour la première fois, vous verrez l'interface en anglais.

Vous pouvez sélectionner une autre langue pour le menu parmi : Allemand, Français, Italien, Espagnol, Japonais, etc.

Pour régler la langue, veuillez suivre ces étapes :

1. Appuyez sur la touche "M" et sélectionnez "OPTIONS", puis trouvez "Réglages langue France".
2. Appuyez sur le bouton « OK » pour enregistrer la sélection.

OPTIONS

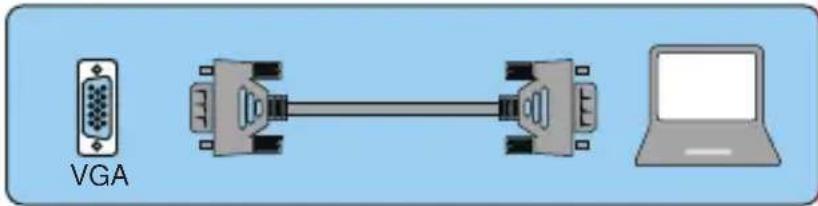

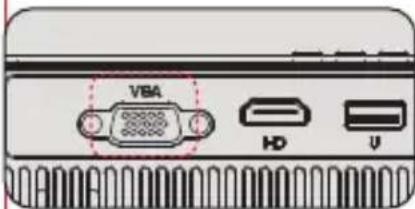

Connexion du PC

1. Utilisez le câble VGA fourni pour connecter votre PC au projecteur. (Remarque: le câble VGA ne transmet pas le signal audio. Vous devez connecter un haut-parleur externe.)
2. Allumez le projecteur et le PC. Remarque : il est également possible de brancher le PC au projecteur avec un câble HDMI.

VBA HD V

Connectez un smartphone sous android

(Remarque : Veuillez vérifier au préalable que le Smartphone Android supporte la fonction MHL. Veuillez noter que le câble MHL-HDMI n'est pas fourni)

1. Connectez le projecteur et le Smartphone Android avec le câble MHL-HDMI (non fourni).
2. Choisissez la source du signal : "HDMI"

Connecter un iphone

1. Connectez le projecteur et l'iPhone avec un câble Lightning-HDMI (non fourni)
2. Choisissez la source du signal : "HDMI"

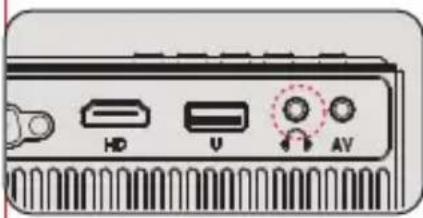

Connecter un lecteur DVD

1. Utilisez le câble AV fourni pour connecter votre lecteur DVD au projecteur.
2. Allumez le projecteur et le lecteur DVD. Remarque : veuillez acheter un câble AV 3 en 3 en plus.

HD U AV

1. Utilisez le câble AV fourni pour connecter votre barre de son au projecteur.
2. Allumez le projecteur et la barre de son.

Remarque : veuillez acheter un câble AV 3 en 3 en plus.

Réglage du menu principal

Appuyez sur la touche "M" (Menu) du boîtier du projecteur ou de la télécommande.

Il y a 4 sous-menus : "IMAGE", "SONER", "Horaire", "OPTIONS"

PICTURE MENU	Mode	Fonction
Mode Image Standard	Standard /Soft /Utilisateu/ Vivid	4 modes d'image.
Temp.de Couleur Med	Med / Chaud / Utilisateu / Froid	Ajustez la température de couleur.
Aspect Ratio	Auto/ 4:3/ 16:9	Le rapport hauteur / largeur vous permet de configurer le mode d'affichage des images.
Noise Reduction	Arret / Bas / Middle / Haut / Default	Ajustez le mode de réduction du bruit.
Projection Directi Front On D	Front on Desk; Rear on Desk; Front on Ceiling; Rear on Ceiling	Ajustez la direction de projection.
Reduce Display Si 100%	75%-100%	Réduisez la taille de la projection.

SONNER menu

SONNER Menu	Mode	Fonction
Mode De Son Standard	Standard, Musique, Cinema, Sports, Utilisateu	Ajustez le mode sonore.
Balance	-50~50	Ajustez le degré d’équilibre.
Auto Volume Arret	Arret / Marche	Réglage automatique du volume.
Surreund Sound SRS TruSur	Arret /SRS TraSurround X / Surround	Réglage du mode Surround Sound.

Options menu

OPTIONS

	Menu FonctionOPTIONS
Reglages langue France	20 sortes de langues: English, France, Italian, Spanish, Japanese etc	Choisissez une langue
Restaurer les reglages usine	Reset	Réinitialisation d'usine
Blending Arret	Bas /Middle / Haut / Arret	Ajustez la qualité du son
OsdDuration	Arret/ 5 Sec / 10 Sec / 15 Sec/	Ajustez la durée d'affichage à l'écran
Blue Screen	Arret / Marche
Mise a jour logiciel( USB )	Logiciel de mise à jour	Logiciel de mise à jour

Spécifications

YABER Y61 Projecteur
Système d'imagerie: LCD	Puissance: 110-240V ~ 50 / 60HZ
Source de lumière: LED	Résolution: 1280 * 720 (prise en charge 1920 * 1080)
Poids du projecteur: 1.4KG	Entrée d'interface: HDMI / USB / VGA / AV / Headphone Jack(3.5mm)
Distance de projection: 1.5M-5M	Correction de trapézoïdale: ± 15 ° Manuel
Taille de projection: 50 "-200"	Aspect Ratio: 16:9/ 4:3

Période de garantie

La période de garantie est de 3 ans à compter de la date d'achat. Si vous avez des problèmes, n'hésitez pas à contacter [e-mail].

Pas de son

Le format compatible avec le projecteur est le suivant:

Format vidéo: MPG, AVI, TS, MOV, MKV, DAT, MP4

* En ce qui concerne la sortie audio, ne pouvant pas prendre en charge le son Dolby, fermez la fonction Dolby Sound.

Si vous n'êtes toujours pas bon, suivez les étapes ci-dessous.

1. Réglez le volume avec la télécommande.
2. Vérifiez s'il est en mode silencieux.

La télécommande ne fonctionne pas

1. La télécommande pointe-t-elle sur le récepteur du projecteur?
2. La pile de la télécommande est-elle épuisée? Veuillez remplacer par une nouvelle pile.
3. Y a-t-il un obstacle entre la télécommande et le projecteur?
4. Avez-vous dépassé la portée effective de la télécommande?

Les images sont floues

1. La mise au point de l'objectif est-elle correcte?
2. L'écran de projection et le projecteur sont-ils installés à l'angle approprié?
3. La distance de projection est-elle au-delà de la plage de mise au point?
4. Assurez-vous que l'objectif de projection n'est pas sale.
