Y61 - Proyector Yaber - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LCD
Marca	Yaber
Modelo	Y61
Resolución nativa	1280 × 720 (admite 1920 × 1080)
Fuente de luz	LED
Potencia nominal	110-240 V ~ 50/60 Hz
Peso	1,4 kg
Formatos de imagen	16:9 / 4:3
Tamaño de proyección	50 a 200 pulgadas
Distancia de proyección	1,5 a 5 metros
Corrección trapezoidal	Manual, ±15°
Entradas de video	HDMI (x2), VGA, AV, USB
Salida de audio	Toma de auriculares 3,5 mm
Accesorios incluidos	Cable AV 3 en 1, cable de alimentación, cable HDMI, control remoto, kit de limpieza, base de soporte
Funciones principales	Reproducción multimedia USB, ajustes de imagen (modo, temperatura de color, relación), ajustes de sonido (modo, balance, surround), temporizador, corrección trapezoidal manual
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño húmedo con detergente suave; no usar disolventes
Seguridad	No exponer a la humedad, polvo o humo; asegurar una ventilación adecuada; instalación en el techo por un profesional
Garantía	3 años (contacto: [e-mail])
Pilas del control remoto	2 pilas AA (no incluidas)
Formatos de video compatibles	MPG, AVI, TS, MOV, MKV, DAT, MP4

Preguntas frecuentes - Y61 Yaber

¿Cómo conectar un smartphone Android al proyector Yaber Y61?

Asegúrese de que su smartphone Android sea compatible con la función MHL. Conéctelo al proyector mediante un cable MHL-HDMI (no incluido) y seleccione la fuente HDMI.

¿Cómo conectar un iPhone al proyector Y61?

Use un cable Lightning-HDMI (no incluido) para conectar su iPhone al proyector, luego seleccione la fuente HDMI.

¿Por qué mi proyector no tiene sonido?

Verifique que el volumen no esté silenciado (tecla Mute) y que el nivel de volumen sea suficiente. Asegúrese de que la fuente de audio no esté en modo Dolby, ya que el proyector no es compatible con sonido Dolby. Si el problema persiste, revise el cableado de audio.

¿Cómo cambiar el idioma del menú?

Presione el botón Menu del panel o del control remoto, vaya a OPTIONS, luego seleccione 'Ajustes de idioma' y elija el idioma deseado (Francés, Inglés, etc.). Confirme con OK.

La imagen proyectada está borrosa, ¿qué hago?

Gire el anillo de enfoque del objetivo hasta obtener una imagen nítida. Verifique también que la distancia de proyección esté en el rango de 1,5 a 5 metros y que el objetivo esté limpio.

El control remoto no funciona, ¿qué revisar?

Dirija el control remoto hacia el receptor infrarrojo del proyector. Reemplace las pilas por unas nuevas (AA). Asegúrese de que ningún obstáculo bloquee la señal y que esté dentro del alcance (aproximadamente 8 metros).

¿Cómo corregir una imagen trapezoidal?

Use la corrección trapezoidal manual girando la rueda prevista para ello en el proyector. Si la imagen sigue deformada, reduzca la altura vertical del proyector con respecto al centro de la pantalla.

¿Se puede suspender el proyector del techo?

Sí, el proyector es compatible con un soporte de techo (tornillo de 1/4 pulgada). La instalación debe ser realizada por un técnico calificado para evitar cualquier riesgo de caída.

¿Cómo restablecer el proyector a los ajustes de fábrica?

Presione Menu, vaya a OPTIONS, luego seleccione 'Restaurar ajustes de fábrica' y confirme. Esto borrará todos sus ajustes personalizados.

¿Qué formatos de video son compatibles con el reproductor USB?

El proyector admite los formatos: MPG, AVI, TS, MOV, MKV, DAT y MP4. Para el audio, desactive el sonido Dolby si es necesario.

MANUAL DE USUARIO Y61 Yaber

Connetti un telefono con sistema Android:

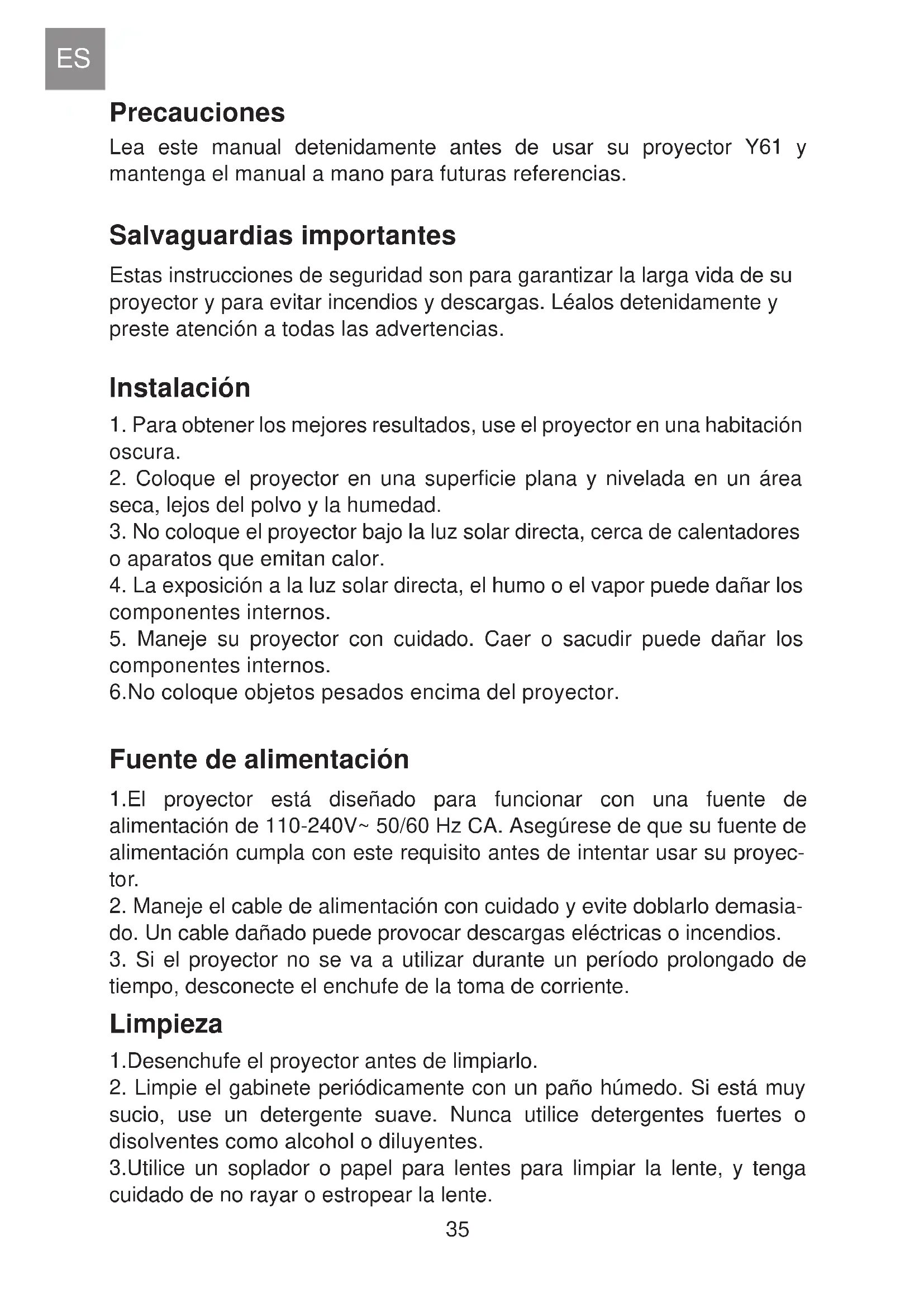

Lea este manual detenidamente antes de usar su proyector Y61 y mantenga el manual a mano para futuras referencias.

Salvaguardias importantes

Estas instrucciones de seguridad son para garantizar la larga vida de su proyector y para evitar incendios y descargas. Léalos detenidamente y preste atención a todas las advertencias.

Instalación

1. Para obtener los mejores resultados, use el proyector en una habitación oscura.
2. Coloque el proyector en una superficie plana y nivelada en un área seca, lejos del polvo y la humedad.
3. No coloque el proyector bajo la luz solar directa, cerca de calentadores o aparatos que emitan calor.
4. La exposición a la luz solar directa, el humo o el vapor puede dañar los componentes internos.
5. Maneje su proyector con cuidado. Caer o sacudir puede dañar los componentes internos.
6. No coloque objetos pesados encima del proyector.

Fuente de alimentación

1. El proyector está diseñado para funcionar con una fuente de alimentación de 110-240V\~ 50/60 Hz CA. Asegúrese de que su fuente de alimentación cumpla con este requisito antes de intentar usar su proyector.
2. Maneje el cable de alimentación con cuidado y evite doblarlo demasiado. Un cable dañado puede provocar descargas eléctricas o incendios.
3. Si el proyector no se va a utilizar durante un período prolongado de tiempo, desconecte el enchufe de la toma de corriente.

Limpieza

1. Desenchufe el proyector antes de limpiarlo.
2. Limpie el gabinete periódicamente con un paño húmedo. Si está muy sucio, use un detergente suave. Nunca utilice detergentes fuertes o disolventes como alcohol o diluyentes.
3. Utilice un soplador o papel para lentes para limpiar la lente, y tenga cuidado de no rayar o estropear la lente.

Accesorios

1x Proyector	1x 3 en1 Cable AV
1x Cable de alimentación	1x Cable HDMI
1x Control remoto	1x Manual del usuario
1x Limpieza de lentes	1x Base de apoyo

Descripción Producto

1. Canal + / Arriba
2. Canal + / Abajo
3. Volumen- / Izquierda
4. Volumen + / Derecha
5. Fuente
6. Menú
7. Regreso

8. Confirmar

9. Puerto VGA

10. Puerto HDMI
11. Puerto USB
12. Salida de Audio
13. Puerto AV
14. Botón de encendido
15. Corrección trapezoidal
16. Enfoque manual

Instrucciones de control remoto

Nota: Cuando use el control remoto, apúntelo al receptor de infrarrojos.

1. Encendido: presione este interruptor para encender o apagar
2. Silencio: enciende o apaga el sonido
3. Botón de transferencia rápida
4. Botón de rebobinado rápido
5. Botón de reproducción: Reproducir o Pausa
6. Tecla OK: confirmar

7/8/9/10. Tecla de flecha: mueve el cursor hacia arriba, abajo, izquierda y derecha

1. Fuente: Cambia la fuente de la señal.
2. Menú: Llame o salga del menú principal del proyector.
3. Salir
   14/15. Teclas de volumen: aumentar / disminuir volumen

Precauciones con el mando a distancia

• Use el mando a distancia con cuidado.
• Si el mando a distancia se moja, séquelo inmediatamente.
• Evite ambientes con demasiada calor o humedad.

• Si no va a utilizar el mando a distancia durante mucho tiempo, retire las pilas. (NOTA: El mando a distancia no incluye pilas, necesitará adquirir unas pilas por su cuenta).

• Abra la tapa trasera del control remoto.

• Instale unas nuevas (AA). Al colocarlas, asegúrese de que la polaridad de las pilas (+/−) son las correctas.

( NOTA: No use diferentes tipos de pilas o pilas nuevas con pilas viejas)

Ajusta la base de inclinación & cuelga el techo.

Ajuste la base de inclinación: instale los tornillos (incluidos en el paquete) en la posición ①, levante el borde frontal del proyector a la altura deseada, gire el pie prensatela y suelte el botón para bloquear la base de inclinación en la posición deseada. posición apropiada

Suspender el techo: adquiera además el soporte del proyector y el tornillo de 1/4 pulgada.

Instale el soporte del proyector en la posición ② y cuelgue el proyector en el techo.

(Nota: puede instalar el soporte del trípode en la ubicación ②)

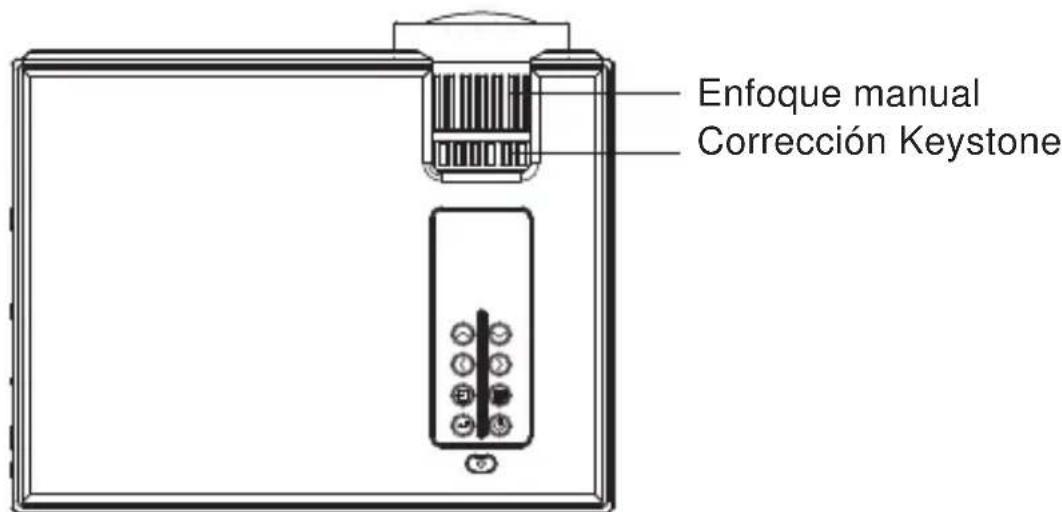

Corrección keystone y enfoque

Antes de arrancar el proyector. Siga la figura de abajo para ajustar la corrección de la distorsión trapezoidal. Mantenga el proyector en posición vertical con la pantalla del proyector y manténgalo en el mismo nivel.

Si la imagen proyectada es trapezoidal, se puede resolver mediante la corrección de la distorsión trapezoidal. (Corrección manual de la distorsión trapezoidal)

Nota: Si la corrección de distorsión trapezoidal no resuelve la forma de la imagen, reduzca la altura vertical del proyector desde el centro de la pantalla.

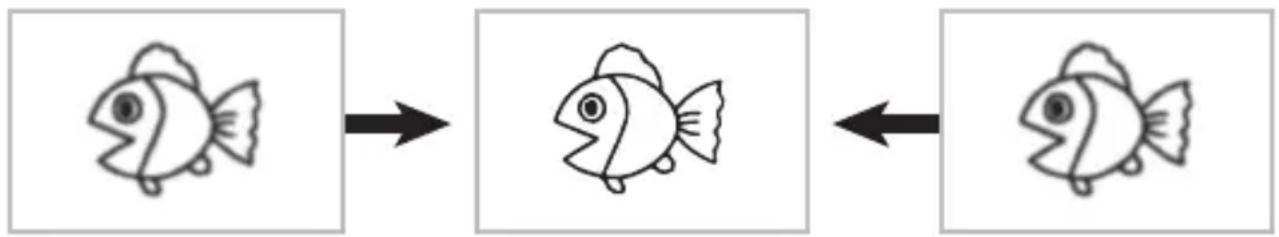

La imagen proyectada puede ser borrosa o difícil de ver. Esto se debe a la falta de ajuste de enfoque con la lente. Por favor, siga los procedimientos a continuación para ajustar el enfoque. (Enfoque manualmente, encuentra la imagen más nítida en la pantalla)

Nota: Es normal que la nitidez en el centro y los bordes se empañen.

ADVERTENCIA

• La instalación del proyector en el techo debe ser realizada por un técnico especializado.
• Utilice el proyector únicamente en una superficie estable y nivelada. Si el proyector se cae al suelo, puede sufrir graves daños o romperse.
• No exponga el proyector a la humedad, polvo o humo. Esto podría dañar la imagen.
• Asegúrese de no obstruir el sistema de ventilación del proyector. Procure una ventilación adecuada en la zona de alrededor del proyector que facilite la disipación del calor.

USO DEL PROYECTOR

CONTROLES GENERALES

Antes de encender el proyector, asegúrese de que el ordenador o cualquiera que sea la fuente de video a la que esté enchufado, esté encendida. Revise que ha quitado la tapa de la lente.

1. Encienda el proyector.

Conecte el cable de alimentación a una toma de corriente y luego presione el interruptor de alimentación principal. El proyector entrará en modo de espera (stand-by) y el indicador de encendido se iluminará en rojo.

Después de presionar el botón " 🔊" en el proyector o en el mando a distancia, el indicador de encendido cambiará a verde y el proyector estará listo para usar.

2. Seleccione la fuente de señal

Presione el botón "S" (source) en el mando a distancia o en el propio proyector para seleccionar la fuente de señal: "AV", "PC-RGB", "HDMI 1", "HDMI 2", "USB".

3. Ajuste el tamaño de la imagen.

Ajustar el tamaño de la imagen y el enfoque

Para obtener el mejor tamaño de imagen posible, debe cambiar la distancia desde el proyector a la pantalla de proyección.

Para obtener el mejor enfoque, debe girar la lente para enfocar.

Seleccione el idioma del menú

Cuando encienda el proyector por primera vez, verá la interfaz de idiomas en inglés. Puede seleccionar uno de los idiomas del menú: alemán, francés, italiano, español, japonés, etc.

Por favor siga estos pasos:

1. Presione el botón "M" (Menú) y busque la interfaz "OPCIÓNES", luego busque el "Ajustes de idioma Espaol".
2. Presione el botón "OK" para guardar la configuración.

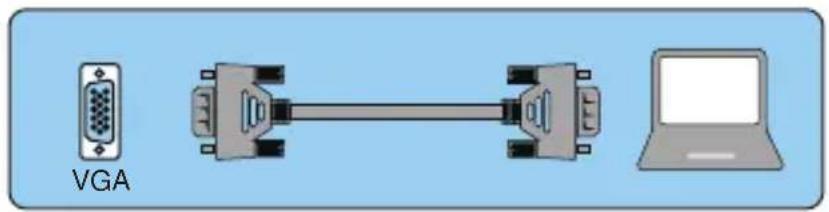

CONEXIÓN DE DISPOSITIVO EXTERNO Conectando un PC

1. Use el cable VGA suministrado para conectar su PC al proyector.

(Nota: Conexiones VGA no transmiten audio, por lo que el sonido se emitirá desde el ordenador, la computadora necesita conectar un altavoz.)

1. Encienda el proyector y el ordenador.

*NOTA: Si su computadora tiene la interfaz HDMI, también puede usar el cable HDMI para conectar la computadora con el proyector, la conexión HDMI puede transmitir la señal de audio, no necesita conectar el altavoz.

Conectando un Smartphone

Conecta un teléfono con sistema Android

Nota: Verifique si el teléfono Android es compatible con la función MHL. Cable MHL-HDMI no incluido)

1. Conecte el proyector y el Smartphone Android con el cable MHL-HDMI.
2. Elija la fuente de señal: "HDMI"

Conectando un iPhone

1. Conecte el proyector y el iPhone con el cable Lightning a HDMI (no incluido)
2. Elija la fuente de señal: "HDMI"

Conectando un reproductor de DVD

1. Use el cable AV suministrado para conectar su reproductor de DVD al proyector.
2. Encienda el proyector y el reproductor de DVD.

Si su reproductor dispone de salida HDMI, es preferable usar esta sobre la opción analógica (AV). Deberá configurar la salida de audio desde el menú de su reproductor DVD si dispone de altavoces externos instalados.

Nota: por favor compre 3 en 3 cable AV adicionalmente.

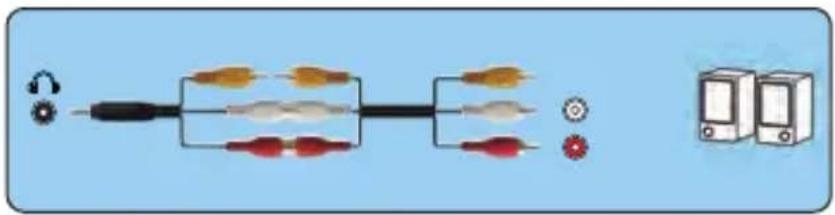

Conectar barra de sonido

1. Use el cable AV suministrado para conectar su barra de sonido al proyector.
2. Encienda el proyector y la barra de sonido.

Nota: por favor compre 3 en 3 cable AV adicionalmente.

CONFIGURACIÓN DEL MENÚ PRINCIPAL

Presione el botón "M" (menú) en el proyector o en el mando a distancia. Hay 4 opciones de menú: "IMAGEN", "SONAR", "HORA", "OPCIÓNES"

IMAGEN MENU

IMAGEN	Modo	Función
Modo Imagen Soft	Estandar /Soft /Usuario/ Vivid	4 modos de imagen.
Temp.de Color Med	Med / Callente / Usuario / Frio Ajustar la temperatura de color.
Aspect Ratio	Auto/ 4:3/ 16:9	La relación de aspecto le permite configurar cómo se muestran las imágenes.
Noise Reduction Middle	Apagado / Baj / Middle / Alt / Default	Ajuste el modo de reducción de ruido.
Dirección de prey Frontal	Frontal, Invertida, Frontal/techo, Invertida/techo	Ajustez la direction de projection.
Escalado de panta 100% 75%-100%		Reducir el tamaño de la

SONAR MENU

SONAR	Modo Función
Modo Do So.Estandar	Estandar/ Musica/ Cine/ Deportes/Usuario	Ajuste el modo de sonido.
Balance	-50~50	Ajustar el grado de equilibrio.
Auto Volume Encendido	Encendido/ Apagado	Ajuste automático del volumen.
Surround Sound SRS TruSur	Apagado / SRS TruSurround X/ Surround	Configuración del modo de sonido envolvente.

OPCIÓNES MENU

OPCIONES	Modo Función
Ajustes de idioma Espaol	20 tipos de idiomas: English, France, Italian, Spanish, Japanese etc.	Elige un idioma.
Restaurar parametres fabrica	Reiniciar	Restablecimiento de fábrica
Blending Baj Baj /Middle / Alt / Apagado		Ajustar la calidad del sonido.
OsdDuration	Apagado/ 5 Sec / 10 Sec / 15 Sec/	Ajuste el tiempo de visualización en la pantalla.
Pant.Azul Encendido	Apagado / Encendido
Actualizando el software(USB)	Actualizar software	Actualiza el software

Especificaciones

YABER Y61 Proyector
Sistema de imagen: LCD	Potencia: 110-240V ~ 50 / 60HZ
Fuente de luz: LED	Resolución: 1280 * 720 (Soporte 1920 * 1080)
Peso del proyector: 1.4kg	Interfaz de entrada: HDMI / USB / VGA / AV / Jack para auriculares (3.5mm)
Distancia de proyección: 1.5M-5M	Corrección trapezoidal: ± 15 ° Manual
Tamaño de proyección: 50 "-200"	Aspect Ratio: 16:9/ 4:3

Período de garantía

El período de garantía es de 3 años a partir de la fecha de compra. Si tiene algún problema, no dude en ponerse en contacto con [e-mail].

FAQ

■ No hay sonido

El formato compatible con el proyector es el siguiente:

Formato de video: MPG, AVI, TS, MOV, MKV, DAT, MP4

Formato de audio: MP3, WMA, AAC

Formato de imagen: JPG, JPEG, BMP, PNG.

* En cuanto a la salida de sonido, ya que no puede soportar el sonido Dolby, cierre la función de sonido Dolby.

Si todavía no eres bueno, sigue los pasos a continuación.

1. Ajuste el volumen con el control remoto.

2. Compruebe si está en modo silencioso.

■ El control remoto no funciona

1. ¿Apunta el control remoto al receptor del proyector?
2. ¿Está agotada la batería del control remoto? Por favor, reemplace con una batería nueva.
3. ¿Hay algún obstáculo entre el control remoto y el proyector?
4. ¿Ha excedido el alcance efectivo del control remoto?

■ Las imágenes están borrosas

1. ¿Es correcto el enfoque de la lente?
2. ¿La pantalla de proyección y el proyector están instalados en el ángulo correcto?
3. ¿Está la distancia de proyección más allá del rango de enfoque?
4. Asegúrese de que la lente de proyección no esté sucia.
