Caractéristiques Techniques	Compresseur à piston, 2,2 kW, 230 V, débit d'air de 150 l/min
Capacité du réservoir	50 litres
Pression maximale	8 bars
Poids	40 kg
Utilisation	Idéal pour les travaux de bricolage, gonflage, et outils pneumatiques
Maintenance	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air
Sécurité	Utiliser des protections auditives, ne pas dépasser la pression maximale
Informations Générales	Garantie de 2 ans, conforme aux normes CE

FOIRE AUX QUESTIONS - LMO 15210 Airpress

Comment puis-je démarrer le compresseur Airpress LMO 15210 ?

Assurez-vous que le compresseur est branché sur une prise électrique et que le bouton d'alimentation est en position 'ON'. Vérifiez également que le réservoir est correctement rempli d'huile si nécessaire.

Que faire si le compresseur ne démarre pas ?

Vérifiez que le câble d'alimentation est bien connecté et que la prise fonctionne. Assurez-vous également que le niveau d'huile est suffisant et que le réservoir d'air n'est pas surchargé.

Comment puis-je régler la pression de sortie de l'air ?

Utilisez le manomètre pour vérifier la pression actuelle et tournez le régulateur de pression pour l'ajuster à la valeur souhaitée. Assurez-vous de ne pas dépasser la pression maximale recommandée.

Pourquoi le compresseur fait-il un bruit excessif ?

Un bruit excessif peut être dû à une pièce desserrée ou à un manque d'huile. Vérifiez toutes les connexions et assurez-vous que l'huile est à un niveau adéquat.

Comment entretenir le compresseur Airpress LMO 15210 ?

Pour entretenir le compresseur, vérifiez régulièrement le niveau d'huile, nettoyez les filtres et assurez-vous que les tuyaux ne sont pas obstrués. Un entretien régulier prolongera la durée de vie de l'appareil.

Que faire si le compresseur surchauffe ?

Si le compresseur surchauffe, éteignez-le immédiatement et laissez-le refroidir. Vérifiez que les évents ne sont pas obstrués et que le niveau d'huile est suffisant.

Est-il normal que le compresseur émette de la condensation ?

Oui, il est normal que de la condensation se forme dans le réservoir d'air. Assurez-vous de purger régulièrement le réservoir pour éviter la corrosion.

Comment purger le réservoir d'air ?

Pour purger le réservoir, éteignez le compresseur, ouvrez le robinet de purge situé au bas du réservoir et laissez l'air s'échapper jusqu'à ce que l'eau s'écoule.

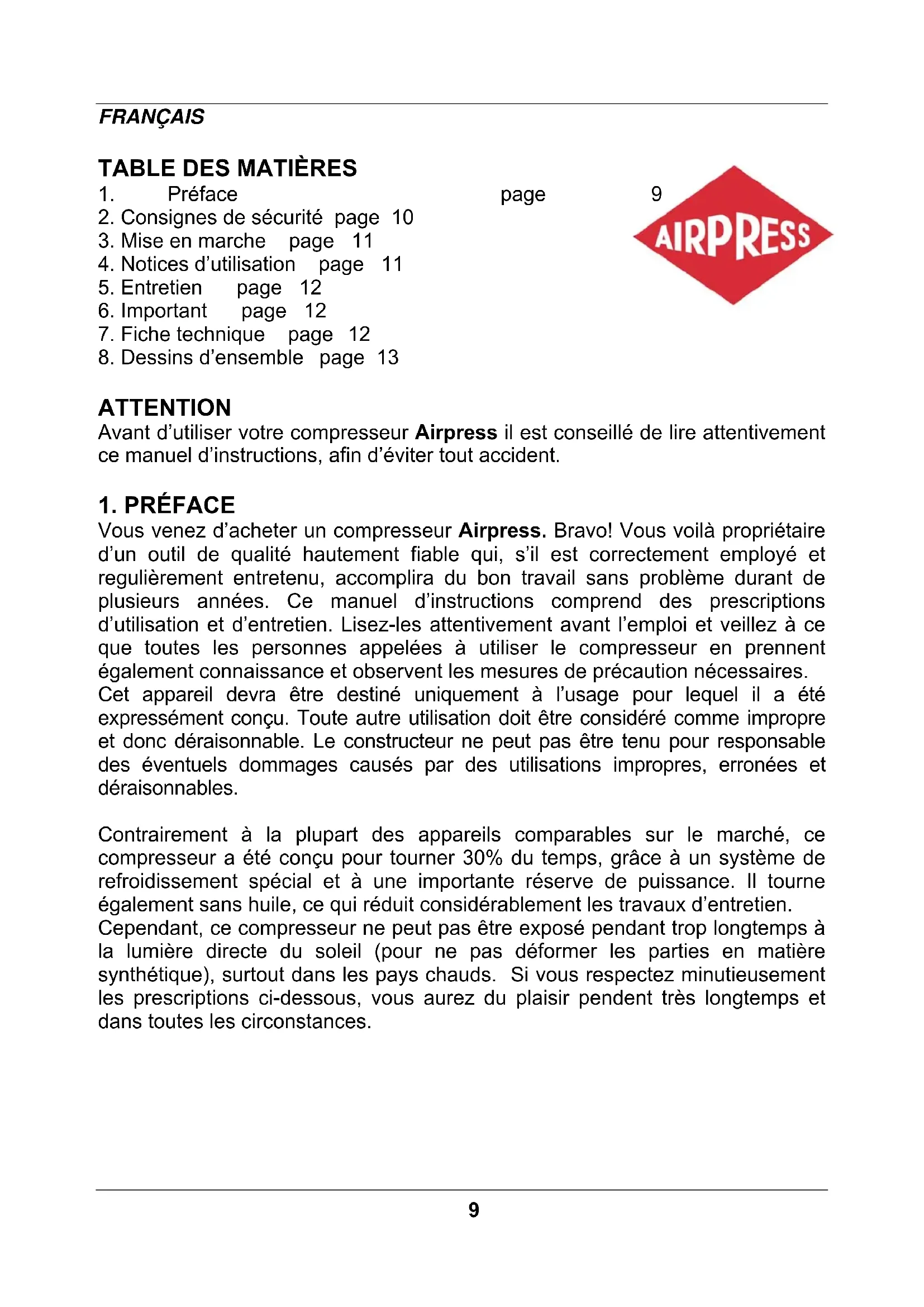

MODE D'EMPLOI LMO 15210 Airpress

2. Consignes de sécurité page 10

3. Mise en marche page 11

4. Notices d’utilisation page 11

7. Fiche technique page 12

8. Dessins d’ensemble page 13

ATTENTION Avant d’utiliser votre compresseur Airpress il est conseillé de lire attentivement ce manuel d’instructions, afin d’éviter tout accident.

Vous venez d’acheter un compresseur Airpress. Bravo! Vous voilà propriétaire d’un outil de qualité hautement fiable qui, s’il est correctement employé et regulièrement entretenu, accomplira du bon travail sans problème durant de plusieurs années. Ce manuel d’instructions comprend des prescriptions d’utilisation et d’entretien. Lisez-les attentivement avant l’emploi et veillez à ce que toutes les personnes appelées à utiliser le compresseur en prennent également connaissance et observent les mesures de précaution nécessaires. Cet appareil devra être destiné uniquement à l’usage pour lequel il a été expressément conçu. Toute autre utilisation doit être considéré comme impropre et donc déraisonnable. Le constructeur ne peut pas être tenu pour responsable des éventuels dommages causés par des utilisations impropres, erronées et déraisonnables. Contrairement à la plupart des appareils comparables sur le marché, ce compresseur a été conçu pour tourner 30% du temps, grâce à un système de refroidissement spécial et à une importante réserve de puissance. Il tourne également sans huile, ce qui réduit considérablement les travaux d’entretien. Cependant, ce compresseur ne peut pas être exposé pendant trop longtemps à la lumière directe du soleil (pour ne pas déformer les parties en matière synthétique), surtout dans les pays chauds. Si vous respectez minutieusement les prescriptions ci-dessous, vous aurez du plaisir pendent très longtemps et dans toutes les circonstances.10

2. CONSIGNES DE SECURITE

Attention: respectez toujours ces instructions de sécurité et réfléchissez bien à ce que vous faites.

• Lors d’emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies.

• L‘opérateur doit avoir au moins 18 ans. Des apprentis doivent avoir au moins 16 ans, ils doivent toutefois toujours travailler sous surveillance sur la machine.

• Tenez les enfants et d’autres personnes éloignés de votre lieu de travail.

• Soyez prudent lorsque vous utilisez de l’air comprimé. Ne pointez jamais l’outil en direction de personnes ou d’animaux. N’utilisez pas d’air comprimé pour nettoyer des vêtements.

• L’air comprimé ne doit pas être inhalé.

• Ne portez ni vêtements amples ni bijoux. Ils pourraient être happés par les pièces en mouvement. Portez de préférence des lunettes protectrices. Lors de travaux à l’air libre, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle antidérapante. Coiffez-vous d’un filet à cheveux si ces derniers sont longs.

• N’utilisez pas le compresseur dans un environnement humide ou mouillé.

• Placez le compresseur sur un sol suffisamment plat et solide, de façon à ce que tous les points qui lui sont destinés soient à une portée effective. Afin de diminuer l'effet d'éventuelles vibrations, la machine peut être placée sur des amortisseurs de vibrations.

• Cette machine n’est pas apte à utilisation continu, mais a une service de 30% par 60 minutes.

• Les pièces actives de la machine peuvent devenir chaudes pendant l’opération. Faites refroidir la machine après utilisation.

• Veillez à ce que le lieu de travail soit bien éclairé.

• N’utilisez pas la machine à proximité de liquides ou de gaz inflammables.

• N’excédez pas la pression maximale d’opération et utilisez le compresseur dans une température ambiante entre +5ºC et +40ºC.

• Ne pas démonter ni ponter le fonctionnement des dispositifs de sécurité prévus sur la machine.

• Après chaque usage le réservoir doit être évacuée.

• Le courant présente un risque en cas d‘utilisation de lignes de branchement électrique non-conformes.

• A l’extérieur n’utilisez que des câbles de rallonge homologués avec le marquage correspondant.

• N’exposez pas les outils électriques à la pluie.

• Le moteur doit toujours être à l’arrêt pour effectuer des travaux de changement d’outillage, de réglage, de mesure et de nettoyage. Débrancher le cordon d’alimentation.11

• Ne portez pas l’outil par le câble et ne tirez pas sur celui-ci pour débrancher la fiche de la prise. Préservez le câble de la chaleur, de l’huile et des arêtes vives.

• Arrêter d’abord le compresseur à l’aide de l’interrupteur (1). Assurez-vous que la machine est mise hors service et débranchée et que le réservoir est sans pression - en cas de non utilisation - avant de résoudre des problèmes - avant de faire de l’entretien - lorsque la machine n’est pas utilisée.

• ATTENTION : les instructions, précautions et avertissements présentés dans ce manuel ne sauraient traiter toutes les conditions et situations possibles. Il est de la responsabilité de l’utilisateur qu’il fasse preuve de bon sens, de prudence et d’attention lors de l’utilisation du compresseur.

• N’autorisez l’usage du compresseur qu’aux seules personnes qui ont pris connaissance de ce mode d’emploi. L’emploi du compresseur par des personnes non initiées est dangereux.

Avant de mettre cet appareil en marche, vérifiez s’il n’y a pas de dégâts de transport visibles; si oui, portez immédiatement plainte. Procédez comme suit:

• Rassurez vous que la tension du réseau correspond à celle sur la plaquette d’identification de l’appareil. Enfoncez entièrement la fiche dans une prise de courant d’un ampérage suffisant. Concernant référence 36587 / 36747 (12

• Branchez le fil rouge à la borne + et branchez le fil noir à la borne – (utilissez un accu avec capacité suffisant).

• Démarrez le moteur à l’aide de l’interrupteur bouton (1).

• La pression monte jusqu’à 8 ou 10 bar (déclenchement de la pompe).

• Ce compresseur est commandé par un pressostat (5), qui arrête le moteur lorsque la pression maximale (10 bar) est atteinte, et le redémarre lorsque la pression minimale (6 bar) est atteinte.

• Utilisez toujours le bouton arrêt/marche (1) pour mettre le moteur en marche ou pour l’arrêter. Il commande non seulement le moteur, mais également la soupape de démarrage du bloc. Ne jamais arrêter le moteur en retirant la fiche! Faites-le toujours à l’aide du commutateur de démarrage.

• Lorsque vous n’utilisez pas le compresseur pendant longtemps, faites évacuer le condensat à l’aide du purgeur. Protégez l’appareil contre la poussière et l’humidité.12

FILTRE A AIR. Dévissez le filtre (6) et retirez le filtre. Nettoyez-le de temps en temps à l’aide d’une soufflette (de l’intérieur vers l’extérieur). Si nécessaire remplacer. EAU CONDENSEE. Vidangez régulièrement la cuve à l’aide du robinet de vidange (7).

Cet appareil est protégé par un disjoncteur thermique dans l’inducteur. Un arrêt imprévu ou une marche/arrêt irrégulière est causé par cette protection. Arrêter d’abord le compresseur à l’aide de l’interrupteur (1).

Dans ce cas: 1 Vérifiez si la tension du secteur correspond à celle dans le livret (la protection thermique s’arrête après 30 minutes de tension dépassant la normale de 10% ou plus). 2 La pression maximale choisie ne peut en aucun cas dépasser (voir fiche technique). 3 Aucun bruit anormal ne peut être entendu lorsque le moteur tourne à vide et lorsque les soupapes fonctionnent normalement. Après refroidissement du compresseur et après avoir parcouru les points ci- dessus, l’appareil peut être remis en marche (voir point 3.: Mise en marche).

LÉGENDE 1 Interrupteur 2 Raccord rapide (sortie) 3 Réducteur de pression 4 Manomètre pression réducé 5 Interrupteur à poussoir 6 Filtre à air 7 Robinet condensation 8 Soupage de non-retour 9 Manomètre pression dans la chaudière14 36747 / 36748 / 36749 36750 / 3675115

Le délai de garantie de la machine/de I'appareil est de 12 mois, à compter de la date d'acquisition. Au cas ou des difficultés techniques dues à des défauts de matériau ou de construction se présenteraient pendant ce délai, la garantie concernera tant les pièces détachées qua la main-d'oeuvre. On ne pourra prétendre à aucune garantie dans les cas suivants: - Les instructions prévues par la notice n'ont pas été respectées. - La modification de la machine/de I'appareil empêche son fonctionnement, même si les pièces appropriées ont été utilisées. - Dégáts matériels dus au fait que la machine/l'appareil est tombé(e), a gelé(e), heurté(e) quelque chose ou qu'elle (qu'il) a été mal démonté(e), branché(e) incorrectement sur le réseau etc. - Dégáts matériels dus à I'emploi de rallonges faisant moins de 2,5 qmm. Seulement en cas de 230V. Au cas ou la réclamation serait retenue, la machine/l'appareil sera renvoyé(e) franc de port à I'issue des travaux de réparation. Il ne sera accordé aucun dédommagement ultérieur.19 Notes:20EG-verklaring van overeenstemming Wij, Airpress, postbus 114, 8900 AC Leeuwarden, Nederland, verklaren geheel onder eigen verantwoordelijkheid dat de producten compressoren DC12 - 180/15 DC24 - 225/15 LMO 3-190 - LMO 3-210 - LMO 3-250 - LMO 15-

Déclaration CE de conformité Nous, Airpress, P.O. Box 114, 8900 AC Leeuwarden, Pays Bas, déclarons entièrement sous notre propre responsabilité que les produits Compresseurs DC12 - 180/15 DC24 - 225/15 LMO 3-190 - LMO 3-210 - LMO 3-250 - LMO 15-210 - LMO 15-250
