Caractéristiques	Détails
Moteur	2 cylindres en ligne, 321 cm³, refroidissement liquide
Puissance	42 ch (31 kW) à 10 750 tr/min
Couple	29,6 Nm à 9 000 tr/min
Transmission	Boîte de vitesses à 6 rapports
Poids	169 kg (en ordre de marche)
Hauteur de selle	780 mm
Capacité du réservoir	14 litres
Consommation	3,7 L/100 km
Système de freinage	Disques avant de 298 mm, arrière de 220 mm, ABS
Suspension avant	Fourche télescopique de 41 mm
Suspension arrière	Mono-amortisseur
Éclairage	LED avant et arrière
Garantie	2 ans
Normes de sécurité	Conforme aux normes Euro 5

FOIRE AUX QUESTIONS - YZFR3 (2022) YAMAHA

Quel type d'huile moteur dois-je utiliser pour ma YAMAHA YZFR3 (2022) ?

Il est recommandé d'utiliser de l'huile moteur 10W-40 conforme aux spécifications API SG ou supérieure.

Comment vérifier le niveau de liquide de refroidissement ?

Vérifiez le niveau de liquide de refroidissement dans le réservoir situé près du radiateur. Assurez-vous que le niveau est entre les marques 'MIN' et 'MAX'.

Quelle est la pression des pneus recommandée ?

La pression des pneus avant doit être de 2,5 bars et celle des pneus arrière de 2,9 bars.

Comment régler le frein arrière ?

Pour régler le frein arrière, utilisez la molette de réglage située sur le levier de frein pour ajuster la tension selon vos préférences.

Quel est l'intervalle de maintenance recommandé pour la YZFR3 (2022) ?

Il est recommandé de faire une maintenance tous les 6 000 km ou une fois par an, selon la première éventualité.

Comment changer une ampoule de phare sur la YZFR3 ?

Pour changer l'ampoule, retirez le cache en plastique à l'arrière du phare, débranchez le connecteur, puis retirez l'ampoule défectueuse et remplacez-la par une nouvelle.

Comment nettoyer le filtre à air ?

Dévissez le couvercle du filtre à air, retirez le filtre, nettoyez-le avec de l'air comprimé ou remplacez-le si nécessaire, puis remettez le tout en place.

Que faire si la moto ne démarre pas ?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée. Ensuite, vérifiez les connexions électriques et l'état du système d'allumage.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant de la YZFR3 (2022) a une capacité de 14 litres.

Comment ajuster la suspension de la moto ?

Utilisez les réglages de précharge et de compression situés sur les fourches et l'amortisseur arrière pour ajuster la suspension selon votre poids et vos préférences de conduite.

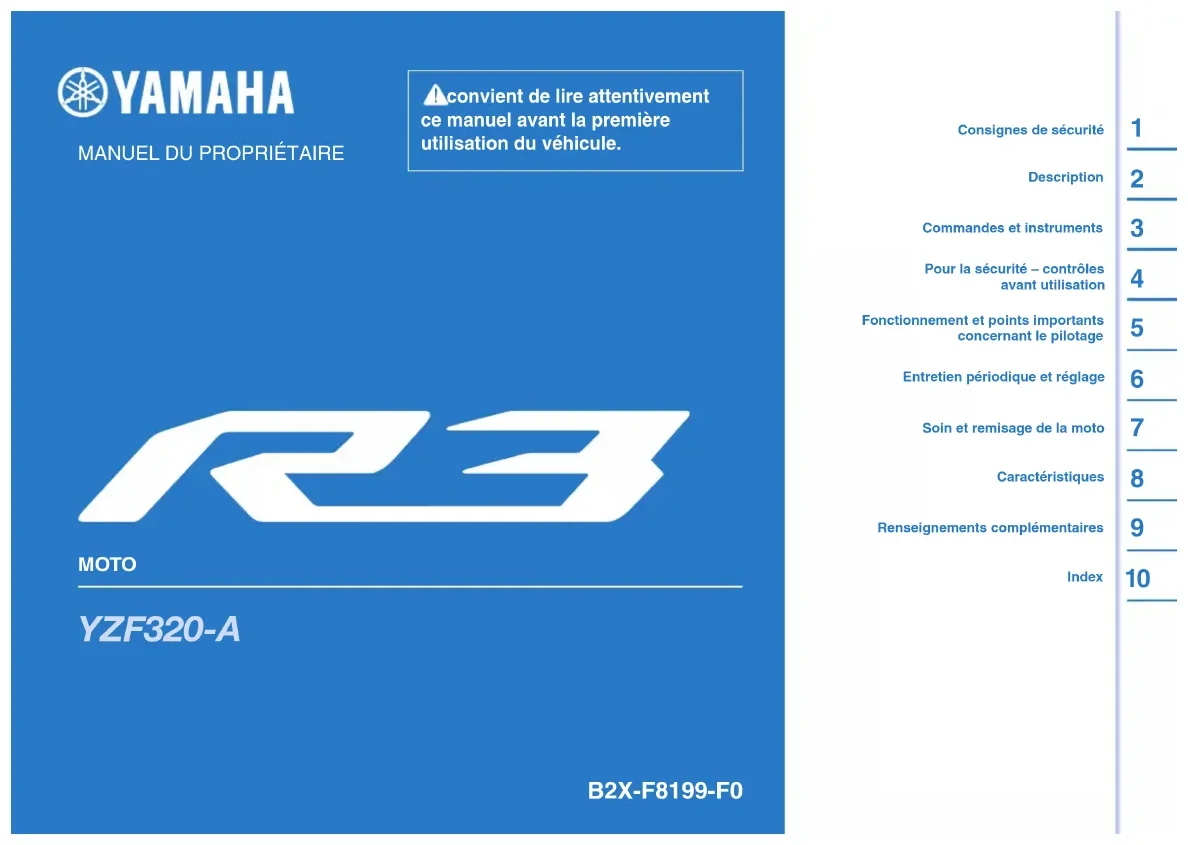

MODE D'EMPLOI YZFR3 (2022) YAMAHA

MOTO Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Renseignements complémentaires Index Caractéristiques Soin et remisage de la moto Commandes et instruments Description Entretien périodique et réglage Pour la sécurité – contrôles avant utilisation Fonctionnement et points importants concernant le pilotage Consignes de sécurité B2X-F8199-F0 [French (F)]FAU46094 Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis avec le véhi- cule en cas de vente de ce dernier. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMIntroduction FAU10103 Bienvenue dans l’univers des deux roues de Yamaha ! Le modèle YZF320-A est le fruit de la grande expérience de Yamaha dans l’application des technologies de pointe à la conception et à la fabrication de produits de qualité supérieure, et qui a valu à Yamaha sa réputation dans ce domaine. Afin de tirer le meilleur parti de toutes les possibilités de la YZF320-A, lire attentivement ce manuel. Le Manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents. Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha. L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après ki- lomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste ! Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifica- tions apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha. AVERTISSEMENT FWA10032 Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMInformations importantes concernant le manuel FAU10134 Les informations particulièrement importantes sont repérées par les notations suivantes :

• Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite de ce symbole afin d’éviter les dangers de blessures ou de mort. Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou des blessures graves. Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le véhicule ou d’autres biens. Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra- vaux. AVERTISSEMENT ATTENTION N.B. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMInformations importantes concernant le manuel FAUN0430 YZF320-A

• ère édition, décembre 2021 Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de PT Yamaha Indonesia Motor Manufacturing est formellement interdite. Imprimé en Indonésie. UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AMTable des matières Consignes de sécurité p. 1
• -1 Description p. 2
• -1 Vue gauche p. 2
• -1 Vue droite p. 2
• -2 Commandes et instruments p. 2
• -3 Commandes et instruments p. 3
• -1 Contacteur à clé/antivol p. 3
• -1 Voyants et témoins d’alerte p. 3
• -2 Bloc de compteurs multifonctions p. 3
• -4 Contacteurs à la poignée p. 3
• -10 Levier d’embrayage p. 3
• -12 Sélecteur au pied p. 3
• -12 Levier de frein p. 3
• -12 Pédale de frein p. 3
• -13 Système ABS p. 3
• -13 Bouchon du réservoir de carburant p. 3
• -14 Carburant p. 3
• -15 Durite de trop-plein du réservoir de carburant p. 3
• -17 Pot catalytique p. 3
• -17 Selles p. 3
• -18 Accroche-casques p. 3
• -19 Compartiment de rangement p. 3
• -20 Rétroviseurs p. 3
• -20 Réglage du combiné ressort-amortisseur p. 3
• -20 Supports de sangle de fixation des bagages p. 3
• -22 Connecteur pour accessoires CC p. 3
• -22 Connecteur du système de passage rapide des rapports p. 3
• -22 Béquille latérale p. 3
• -23 Coupe-circuit d’allumage p. 3
• -23 Pour la sécurité – contrôles avant utilisation p. 4
• -1 Fonctionnement et points importants concernant le pilotage p. 5
• -1 Rodage du moteur p. 5
• -1 Démarrage du moteur p. 5
• -2 Passage de rapports p. 5
• -3 Stationnement p. 5
• -3 Entretien périodique et réglage p. 6
• -1 Trousse de réparation p. 6
• -2 Tableaux d’entretien périodique p. 6
• -3 Entretiens périodiques du système de contrôle des gaz d’échappement p. 6
• -3 Tableau des entretiens et graissages périodiques p. 6
• -5 Contrôle des bougies p. 6
• -9 Absorbeur p. 6
• -10 Huile moteur et cartouche du filtre à huile p. 6
• -10 Pourquoi Yamalube p. 6
• -13 Liquide de refroidissement p. 6
• -13 Remplacement de l’élément du filtre à air et nettoyage du tube de vidange p. 6
• -16 Contrôle de la garde de la poignée des gaz p. 6
• -17 Jeu de soupape p. 6
• -18 Pneus p. 6
• -18 Roues coulées p. 6
• -20 Réglage de la garde du levier d’embrayage p. 6
• -20 Contrôle de la garde du levier de frein p. 6
• -22 Contacteurs de feu stop p. 6
• -22 Contrôle des plaquettes de frein avant et arrière p. 6
• -22 Contrôle du niveau du liquide de frein p. 6
• -23 Changement du liquide de frein p. 6
• -24 Tension de la chaîne de transmission p. 6
• -25 Nettoyage et graissage de la chaîne de transmission p. 6
• -26 Contrôle et lubrification des câbles p. 6
• -27 Contrôle et lubrification de la poignée et du câble des gaz p. 6
• -27 UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMTable des matières Contrôle et lubrification de la pédale de frein et du sélecteur p. 6
• -28 Contrôle et lubrification des leviers de frein et d’embrayage p. 6
• -28 Contrôle et lubrification de la béquille latérale p. 6
• -29 Lubrification des pivots du bras oscillant p. 6
• -29 Contrôle de la fourche p. 6
• -30 Contrôle de la direction p. 6
• -30 Contrôle des roulements de roue p. 6
• -31 Batterie p. 6
• -31 Remplacement des fusibles p. 6
• -32 Éclairage du véhicule p. 6
• -34 Remplacement de l’ampoule de l’éclairage de la plaque d’immatriculation p. 6
• -35 Calage de la moto p. 6
• -36 Diagnostic de pannes p. 6
• -36 Tableau de recherche des pannes p. 6
• -37 Soin et remisage de la moto p. 7
• -1 Remarque concernant les pièces de couleur mate p. 7
• -1 Entretien p. 7
• -1 Remisage p. 7
• -4 Caractéristiques p. 8
• -1 Renseignements complémentaires p. 9
• -1 Numéros d’identification p. 9
• -1 Connecteur de diagnostic p. 9
• -2 Enregistrement des données du véhicule p. 9
• -2 Index -1 UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AM1-1 p. 10

Consignes de sécurité FAU1028C Être un propriétaire responsable L’utilisation adéquate et en toute sécurité de la moto incombe à son propriétaire. Les motos sont des véhicules monovoies. Leur sécurité dépend de techniques de conduite adéquates et des capacités du conducteur. Tout conducteur doit prendre connaissance des exigences suivantes avant de démarrer. Le pilote doit : S’informer correctement auprès d’une source compétente sur tous les as- pects de l’utilisation d’une moto. Observer les avertissements et procé- der aux entretiens préconisés dans ce Manuel du propriétaire. Suivre des cours afin d’apprendre à maîtriser les techniques de conduite sûres et correctes. Faire réviser le véhicule par un méca- nicien compétent aux intervalles indi- qués dans ce Manuel du propriétaire ou lorsque l’état de la mécanique l’exige. Ne jamais conduire une moto avant d’avoir maîtrisé les techniques néces- saires. Il est recommandé de suivre des cours de pilotage. Les débutants doivent être formés par un moniteur certifié. Contacter un concessionnaire moto agréé pour vous informer des cours de pilotage les plus proches de chez vous. Conduite en toute sécurité Effectuer les contrôles avant utilisation à chaque départ afin de s’assurer que le vé- hicule peut être conduit en toute sécurité. L’omission du contrôle ou de l’entretien corrects du véhicule augmente les risques d’accident ou d’endommagement. Se re- porter à la liste des contrôles avant utilisa- tion à la page 4-1. Cette moto est conçue pour le trans- port du pilote et d’un passager. La plupart des accidents de circula- tion entre voitures et motos sont dus au fait que les automobilistes ne voient pas les motos. De nombreux accidents sont causés par un auto- mobiliste n’ayant pas vu la moto. Se faire bien voir semble donc permettre de réduire les risques de ce genre d’accident. Dès lors :

• Porter une combinaison de couleur vive.

• Être particulièrement prudent à l’approche des carrefours, car c’est aux carrefours que la plupart des accidents de deux-roues se produi- sent.

• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler dans leur angle mort.

• Ne jamais entretenir une moto sans connaissances préalables. Contac- ter un concessionnaire moto agréé pour vous informer de la procédure d’entretien de base d’une moto. Certains entretiens ne peuvent être effectués que par du personnel qualifié. De nombreux accidents sont dus au manque d’expérience du pilote. Ce sont, en effet, les motocyclistes qui n’ont pas un permis pour véhicules à deux roues valide qui ont le plus d’ac- cidents.

• Ne pas rouler avant d’avoir acquis un permis de conduire et ne prêter sa moto qu’à des pilotes expéri- mentés.

• Connaître ses limites et ne pas se surestimer. Afin d’éviter un acci- dent, se limiter à des manœuvres que l’on peut effectuer en toute confiance. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMConsignes de sécurité 1-2

• S’exercer à des endroits où il n’y a pas de trafic tant que l’on ne s’est pas complètement familiarisé avec la moto et ses commandes. De nombreux accidents sont provo- qués par des erreurs de conduite du pilote de moto. Une erreur typique consiste à prendre un virage trop large en raison d’une vitesse excessive ou un virage trop court (véhicule pas as- sez incliné pour la vitesse).

• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite que ne le permet l’état de la route et le trafic.

• Toujours signaler clairement son in- tention de tourner ou de changer de bande de circulation. Rouler dans le champ de visibilité des automobi- listes. La posture du pilote et celle du passa- ger est importante pour le contrôle correct du véhicule.

• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur les repose-pieds afin de conserver le contrôle de la moto.

• Le passager doit toujours se tenir des deux mains, soit au pilote, soit à la poignée du passager ou à la poignée de manutention, si le mo- dèle en est pourvu, et garder les deux pieds sur les repose-pieds du passager. Ne jamais prendre en charge un passager qui ne puisse placer fermement ses deux pieds sur les repose-pieds. Ne jamais conduire après avoir ab- sorbé de l’alcool, certains médica- ments ou des drogues. Cette moto a été conçue pour être uti- lisée sur route uniquement. Ce n’est pas un véhicule tout-terrain. Équipement La plupart des accidents mortels en moto résultent de blessures à la tête. Le port du casque est le seul moyen d’éviter ou de li- miter les blessures à la tête. Toujours porter un casque homolo- gué. Porter une visière ou des lunettes de protection. Si les yeux ne sont pas protégés, le vent risque de troubler la vue et de retarder la détection des obstacles. Porter des bottes, une veste, un pan- talon et des gants solides pour se pro- téger des éraflures en cas de chute. Ne jamais porter des vêtements lâches, car ceux-ci pourraient s’ac- crocher aux leviers de commande, aux repose-pieds ou même aux roues, ce qui risque d’être la cause d’un accident. Toujours porter des vêtements de protection qui couvrent les jambes, les chevilles et les pieds. Le moteur et le système d’échappement sont brû- lants pendant ou après la conduite, et peuvent, dès lors, provoquer des brû- lures. Les consignes ci-dessus s’adressent également au passager. Éviter un empoisonnement au mo- noxyde de carbone Tous les gaz d’échappement de moteur contiennent du monoxyde de carbone, un gaz mortel. L’inhalation de monoxyde de carbone peut provoquer céphalées, étour- dissements, somnolence, nausées, confu- sion mentale, et finalement la mort. Le monoxyde de carbone est un gaz inco- lore, inodore et insipide qui peut être pré- sent même lorsque l’on ne sent ou ne voit aucun gaz d’échappement. Des niveaux mortels de monoxyde de carbone peuvent s’accumuler rapidement et peuvent suffo- quer rapidement une victime et l’empêcher de se sauver. De plus, des niveaux mortels de monoxyde de carbone peuvent persis- ter pendant des heures, voire des jours UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AMConsignes de sécurité 1-3

dans des endroits peu ou pas ventilés. Si l’on ressent tout symptôme d’empoisonne- ment au monoxyde de carbone, il convient de quitter immédiatement l’endroit, de prendre l’air et de CONSULTER UN MÉDE- CIN. Ne pas faire tourner un moteur à l’inté- rieur d’un bâtiment. Même si l’on tente de faire évacuer les gaz d’échappe- ment à l’aide de ventilateurs ou en ou- vrant portes et fenêtres, le monoxyde de carbone peut atteindre rapidement des concentrations dangereuses. Ne pas faire tourner un moteur dans un endroit mal ventilé ou des endroits partiellement clos, comme les granges, garages ou abris d’auto. Ne pas faire tourner un moteur à un endroit à l’air libre d’où les gaz d’échappement pourraient être aspi- rés dans un bâtiment par des ouver- tures comme portes ou fenêtres. Charge L’ajout d’accessoires ou de bagages peut réduire la stabilité et la maniabilité de la moto si la répartition du poids est modifiée. Afin d’éviter tout risque d’accident, monter accessoires et bagages avec beaucoup de soin. Redoubler de prudence lors de la conduite d’une moto chargée d’accessoi- res ou de bagages. Voici quelques direc- tives à suivre concernant les accessoires et le chargement de cette moto : S’assurer que le poids total du pilote, du passager, des bagages et des accessoires ne dépasse pas la charge maximum. La conduite d’un véhicule surchargé peut être la cause d’un accident. Même lorsque cette limite de poids n’est pas dépassée, garder les points suivants à l’esprit : Les bagages et les accessoires doi- vent être fixés aussi bas et près de la moto que possible. Attacher soigneu- sement les bagages les plus lourds près du centre de la moto et répartir le poids également de chaque côté afin de ne pas la déséquilibrer. Un déplacement soudain du charge- ment peut créer un déséquilibre. S’as- surer que les accessoires et les ba- gages sont correctement attachés avant de prendre la route. Contrôler fréquemment les fixations des acces- soires et des bagages.

• Régler correctement la suspension (pour les modèles à suspension ré- glable) en fonction de la charge et contrôler l’état et la pression de gonflage des pneus.

• Ne jamais placer des objets lourds ou volumineux sur le guidon, la fourche ou le garde-boue avant. Ces objets (ex. : sac de couchage, sac à dos ou tente) peuvent désta- biliser la direction et rendre le ma- niement plus difficile. Ce véhicule n’est pas conçu pour ti- rer une remorque ni pour être ac- couplé à un side-car. Accessoires Yamaha d’origine Le choix d’accessoires pour son véhicule est une décision importante. Des accessoi- res Yamaha d’origine, disponibles unique- ment chez les concessionnaires Yamaha, ont été conçus, testés et approuvés par Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun lien avec Yamaha produisent des pièces et accessoires, ou mettent à disposition d’autres modifications pour les véhicules Yamaha. Yamaha n’est pas en mesure de Charge maximale: 160 kg (353 lb) UB2XF0F0.book Page 3 Wednesday, September 29, 2021 8:57 AMConsignes de sécurité 1-4

tester les produits disponibles sur le mar- ché secondaire. Yamaha ne peut dès lors ni approuver ni recommander l’utilisation d’accessoires vendus par des tiers ou les modifications autres que celles recomman- dées spécialement par Yamaha, même si ces pièces sont vendues ou montées par un concessionnaire Yamaha. Pièces de rechange, accessoires et mo- difications issus du marché secondaire Bien que des produits du marché secon- daire puissent sembler être de concept et de qualité identiques aux accessoires Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces modifications ne sont pas appropriés en raison du danger potentiel qu’ils représen- tent pour soi-même et pour autrui. La mise en place de produits issus du marché se- condaire ou l’exécution d’une autre modifi- cation du véhicule venant altérer le concept ou les caractéristiques du véhicule peut soumettre les occupants du véhicule ou des tiers à des risques accrus de blessures ou de mort. Le propriétaire est responsable des dommages découlant d’une modifica- tion du véhicule. Respecter les conseils suivants lors du montage d’accessoires, ainsi que ceux donnés à la section “Charge”. Ne jamais monter d’accessoires ou transporter de bagages qui pourraient nuire au bon fonctionnement de la moto. Examiner soigneusement les accessoires avant de les monter pour s’assurer qu’ils ne réduisent en rien la garde au sol, l’angle d’inclinaison dans les virages, le débattement limite de la suspension, la course de la di- rection ou le fonctionnement des commandes. Vérifier aussi qu’ils ne cachent pas les feux et catadioptres.

• Les accessoires montés sur le gui- don ou autour de la fourche peu- vent créer des déséquilibres dus à une mauvaise distribution du poids ou à des changements d’ordre aé- rodynamique. Si des accessoires sont montés sur le guidon ou autour de la fourche, ils doivent être aussi légers et compacts que pos- sible.

• Des accessoires volumineux risquent de gravement réduire la stabilité de la moto en raison d’ef- fets aérodynamiques. Le vent peut avoir tendance à soulever la moto et le vent latéral peut la rendre ins- table. De tels accessoires peuvent également rendre le véhicule ins- table lors du croisement ou du dé- passement de camions.

• Certains accessoires peuvent for- cer le pilote à modifier sa position de conduite. Une position de conduite incorrecte réduit la liberté de mouvement du pilote et peut li- miter son contrôle du véhicule. De tels accessoires sont donc décon- seillés. La prudence est de rigueur lors de l’installation de tout accessoire élec- trique supplémentaire. Si les acces- soires excèdent la capacité de l’instal- lation électrique de la moto, une défaillance pourrait se produire, ce qui risque de provoquer des problèmes d’éclairage et une perte de puissance du moteur. Pneus et jantes issus du marché secon- daire Les pneus et les jantes livrés avec la moto sont conçus pour les capacités de perfor- mance du véhicule et sont conçus de sorte à offrir la meilleure combinaison de mania- bilité, de freinage et de confort. D’autres pneus, jantes, tailles et combinaisons peu- vent ne pas être adéquats. Voir page 6-18 UB2XF0F0.book Page 4 Wednesday, September 29, 2021 8:57 AMConsignes de sécurité 1-5

pour les caractéristiques des pneus et pour plus d’informations sur leur réparation et leur remplacement. Transport de la moto Bien veiller à suivre les instructions sui- vantes avant de transporter la moto dans un autre véhicule. Retirer tous les éléments lâches de la moto. S’assurer que le robinet de carburant (le cas échéant) est à la position fer- mée et qu’il n’y a pas de fuites de car- burant. Engager une vitesse (pour les modè- les munis d’une boîte de vitesses à commande manuelle). Arrimer la moto à l’aide de sangles d’arrimage ou de sangles adéquates fixées à des éléments solides de la moto, tels que le cadre ou la bride de fourche (et non, par exemple, le gui- don, qui comporte des éléments en caoutchouc, ou les clignotants, ou toute pièce pouvant se briser). Choisir judicieusement l’emplacement des sangles de sorte qu’elles ne frottent pas contre des surfaces peintes lors du transport. Les sangles doivent, dans la mesure du possible, quelque peu compresser la suspension afin de limiter le rebond lors du transport. UB2XF0F0.book Page 5 Wednesday, September 29, 2021 8:57 AMDescription 2-1

3. Trousse de réparation (page 6-2)

4. Serrure de selle du passager (page 3-18)

5. Compartiment de rangement (page 3-20)

6. Bague de réglage de la précontrainte de ressort du combiné ressort-

amortisseur (page 3-20)

7. Sélecteur au pied (page 3-12)

8. Vis de vidange d’huile moteur (page 6-10)

9. Cartouche de filtre à huile moteur (page 6-10)

1. Boîtier à fusibles (page 6-32)

2. Batterie (page 6-31)

3. Bouchon du réservoir de carburant (page 3-14)

4. Phare (page 6-34)

5. Bouchon de remplissage de l’huile moteur (page 6-10)

6. Hublot de contrôle du niveau d’huile moteur (page 6-10)

7. Pédale de frein (page 3-13)

8. Contacteur de feu stop sur frein arrière (page 6-22)

9. Réservoir du liquide de frein arrière (page 6-23)

2. Contacteurs à la poignée gauche (page 3-10)

3. Bloc de compteurs multifonctions (page 3-4)

4. Contacteur à clé/antivol (page 3-1)

5. Réservoir du liquide de frein avant (page 6-23)

6. Contacteurs à la poignée droite (page 3-10)

7. Poignée des gaz (page 6-17)

FAU10462 Contacteur à clé/antivol Le contacteur à clé/antivol commande les circuits d’allumage et d’éclairage et permet de bloquer la direction. Ses diverses posi- tions sont décrites ci-après. FAUN3430 (ON) (marche) Tous les circuits électriques sont alimentés et les phares du véhicule sont allumés. Le moteur peut démarrer. La clé ne peut être retirée. N.B. Le(s) phare(s) s’allume(nt) à la mise en marche du moteur. Pour éviter de décharger la batterie, ne pas laisser la clé en position “ON” alors que le moteur est arrêté. FAU54302 (OFF) (arrêt) Tous les circuits électriques sont coupés. La clé peut être retirée. AVERTISSEMENT FWA16371 Ne jamais tourner la clé sur la position “ ” ou “LOCK” tant que le vé- hicule est en mouvement. Les circuits électriques seraient coupés et cela pourrait entraîner la perte de contrôle du véhicule et être la cause d’un accident. FAU60863 LOCK (antivol) La direction est bloquée et tous les circuits électriques sont coupés. La clé peut être retirée. Blocage de la direction

1. Tourner le guidon tout à fait vers la

2. La clé étant dans la position “ ”, en-

foncer la clé et la tourner vers “LOCK”.

N.B. Si la direction ne se bloque pas, essayer de ramener le guidon légèrement vers la droite.

Déblocage de la directionÀ partir de la position “LOCK”, enfoncer laclé et la tourner vers “ ”.FAU4939R Voyants et témoins d’alerte FAU11033 Témoins des clignotants “ ” et “ ” Chaque témoin clignote lorsque son cli-gnotant correspondant clignote.FAU11061Témoin du point mort “ ”Ce témoin s’allume lorsque la boîte de vi-tesses est au point mort.FAU11081 Témoin de feu de route “ ” Ce témoin s’allume lorsque la position feude route du phare est sélectionnée.FAU85091 Témoin d’alerte de la pression d’huile “ ”Ce témoin d’alerte s’allume lorsque la pres-sion d’huile moteur est basse. N.B. Lorsque le véhicule est démarré, le témoindoit s’allumer et rester allumé jusqu’à ceque le moteur démarre. Sinon, faire contrô-ler le véhicule par un concessionnaireYamaha. ATTENTION FCA21211Si le témoin d’alerte s’allume lorsque lemoteur tourne, arrêter le moteur et véri- fier le niveau d’huile. Si le niveau d’huile est bas, ajouter suffisamment d’huile moteur du type recommandé. Si le té- moin d’alerte reste allumé après l’ajoutd’huile, arrêter le moteur et faire contrô-ler le véhicule par un concessionnaireYamaha.1. Appuyer.2. Tourner.

FAU91840 Témoin de défaillance (MIL) “ ” Ce témoin s’allume ou clignote lorsqu’un problème est détecté au niveau du moteur ou d’un autre système de commande du véhicule. Dans ce cas, il convient de faire vérifier le système embarqué de diagnostic de pannes par un concessionnaire Yamaha. Il est possible de contrôler le cir- cuit électrique du témoin d’alerte en dé- marrant le véhicule. Le témoin doit s’allu- mer pendant quelques secondes, puis s’éteindre. Si le témoin ne s’allume pas au démarrage du véhicule ou s’il reste allumé, il convient de faire contrôler le véhicule par un concessionnaire Yamaha. ATTENTION FCA26820 Si le MIL se met à clignoter, réduire le ré- gime du moteur pour éviter d’endomma- ger le système d’échappement. N.B. Le moteur est contrôlé avec précision par le système de diagnostic embarqué pour dé- tecter les détériorations ou les défaillances du système de contrôle des émissions. Le MIL peut par conséquent s’allumer ou cli- gnoter en cas de modifications apportées au véhicule, de manque d’entretien ou d’utilisation excessive ou inappropriée de la moto. Pour prévenir cette situation, ob- server les précautions suivantes : Ne pas essayer de modifier le logiciel du boîtier de commande du moteur. Ne pas ajouter d’accessoires élec- triques qui interfèrent avec la com- mande du moteur. Ne pas utiliser d’accessoires ou de pièces de rechange tels que suspen- sion, bougies, injecteurs, système d’échappement, etc. Ne pas modifier les spécifications de la transmission (chaîne, pignons, roues, pneus, etc.). Ne pas retirer ou modifier le capteur d’O2, le système d’admission d’air ou les pièces de l’échappement (cataly- seur ou EXUP, etc.). Entretenir correctement la chaîne de transmission. Maintenir une pression de gonflage correcte. Maintenir une hauteur de la pédale de frein correcte pour empêcher le frein arrière de frotter. Ne pas utiliser le véhicule de manière extrême. Par exemple, ouverture et fermeture répétée ou excessive des gaz, course, grillages, cabrés, utilisa- tion excessive du demi-embrayage, etc. FAU85161 Témoin d’alerte du système ABS “ ” Ce témoin d’alerte s’allume à la mise en marche du véhicule et s’éteint dès que le véhicule se déplace. Si le témoin d’alerte s’allume en cours de route, cela peut signa- ler un problème au niveau du système ABS (antiblocage des roues). AVERTISSEMENT FWA16043 Si le témoin d’alerte du système ABS ne s’éteint pas lorsque la vitesse atteint 10 km/h (6 mi/h) ou si le témoin d’alerte s’allume pendant la conduite : Faire extrêmement attention pour éviter un éventuel blocage des roues au cours d’un freinage d’ur- gence. Faire contrôler le véhicule par un concessionnaire Yamaha dès que possible. ABS UB2XF0F0.book Page 3 Wednesday, September 29, 2021 8:57 AMCommandes et instruments 3-4

N.B. Le témoin d’alerte du système ABS risque de s’allumer en cas d’accélération du mo- teur alors que le véhicule se trouve sur sa béquille centrale. Il ne s’agit pas dans ce cas d’une anomalie. FAU74091 Témoin de changement de vitesse Ce témoin peut être réglé pour s’allumer et s’éteindre à des régimes moteur sélection- nés. N.B. Lorsque le véhicule est démarré, le témoin devrait s’allumer pendant quelques secon- des puis s’éteindre. Si le témoin ne s’allume pas ou reste allumé, faire contrôler le véhi- cule par un concessionnaire Yamaha. FAU87090 Bloc de compteurs multifonc- tions Le compteur multifonction est également équipé d’un mode de réglage du témoin de changement de vitesse. AVERTISSEMENT FWA12423 Le véhicule doit être à l’arrêt pour pou- voir effectuer tout réglage du bloc de compteurs multifonctions. Un réglage effectué pendant la conduite risque de distraire le conducteur et augmente ainsi les risques d’accident. FAU87140 Commutation des unités d’affichage Les valeurs peuvent s’afficher en kilomè- tres ou en milles. Pour changer les unités d’affichage, appuyer sur le bouton “SE- LECT” jusqu’à ce que les unités d’affichage changent. FAU86831 Compteur de vitesse Le compteur de vitesse affiche la vitesse de conduite du véhicule. 1. Bouton “RESET”2. Bouton “SELECT”3. Montre4. Afficheur de la température du liquide de re-froidissement5. Afficheur du rapport engagé6. Compte-tours7. Compteur de vitesse8. Témoin de changement de vitesse “ ”9. Afficheur du niveau de carburant10.Écran multifonction MPH MPG mile

FAU87170 Compte-tours Le compte-tours permet de contrôler la vi- tesse de rotation du moteur et de maintenir celle-ci dans la plage de puissance idéale. ATTENTION FCA10032 Ne jamais faire fonctionner le moteur dans la zone rouge du compte-tours. Zone rouge : 12000 tr/mn et au-delà FAU86841 Afficheur du niveau de carburant L’afficheur du niveau de carburant indique la quantité de carburant qui se trouve dans le réservoir de carburant. Les segments de l’afficheur du niveau de carburant s’éteignent de “F” (plein) vers “E” (vide) au fur et à mesure que le niveau de carburant diminue. Quand il reste environ 3.0 L (0.79 US gal, 0.66 Imp.gal) de carburant, le der- nier segment commence à clignoter. Re- faire le plein dès que possible. N.B. Si un problème est détecté dans le circuit électrique, les segments de l’afficheur du niveau de carburant clignotent de façon ré- pétée. Le cas échéant, faire contrôler le vé- hicule par un concessionnaire Yamaha. FAU87290 Montre La montre est équipée d’un système ho- raire de 12 heures. Réglage de la montre

1. Appuyer simultanément sur les bou-

tons “SELECT” et “RESET” jusqu’à ce que l’affichage des heures se mette à clignoter.

2. Régler les heures en utilisant le bouton

3. Appuyer sur le bouton “SELECT”.

L’affichage des minutes se met à cli- gnoter.

4. Régler les minutes à l’aide du bouton

5. Appuyer sur le bouton “SELECT” pour

confirmer les réglages.

2. Zone rouge du compte-tours

1. Afficheur du niveau de carburant

FAU87350 Jauge de température du liquide de re- froidissement Cet afficheur indique la température du li- quide de refroidissement, et donc l’état du moteur. Les segments s’allument de “C” (froid) à “H” (chaud) alors que la tempéra- ture du moteur augmente. Si le segment chaud clignote, arrêter le moteur dès que possible et le laisser refroidir. (Voir page 6-38.) FAU87400 Afficheur du rapport de transmission Cet afficheur indique le rapport sélec- tionné. Le point mort est signalé par “ ” et par le témoin de point mort. FAU87580 Écran multifonction L’écran multifonction affiche les éléments suivants : un compteur kilométrique (ODO) deux totalisateurs journaliers (TRIP 1 et TRIP 2) un totalisateur journalier de la réserve de carburant (TRIP F) un compteur de changement d’huile (OIL TRIP) un témoin de changement d’huile un afficheur de la consommation ins- tantanée de carburant (km/L, L/100 km ou MPG) un afficheur de la consommation moyenne de carburant (AVE_ _._ km/L, AVE_ _._ L/100 km ou AVE_ _._ MPG) Appuyer sur le bouton “SELECT” pour mo- difier l’affichage dans l’ordre suivant :

ODO → TRIP 1 → TRIP 2 → TRIP F →

km/L, L/100 km ou MPG → AVE_ _._ km/L, AVE_ _._ L/100 km ou AVE_ _._ MPG → OIL TRIP → ODO N.B. Le totalisateur journalier de la réserve de carburant ne s’affiche que lorsque le niveau de carburant est bas.

1. Afficheur de la température du liquide de re-

2. Afficheur du rapport engagé

1. Écran multifonction

FAU86890 Compteur kilométrique Le compteur kilométrique indique la dis- tance totale parcourue par le véhicule. N.B. Le compteur kilométrique se bloque à 999999 et ne peut pas être réinitialisé. FAU88050 Totalisateurs journaliers Les totalisateurs journaliers affichent la dis- tance parcourue depuis leur dernière re- mise à zéro. Pour remettre un totalisateur journalier à zéro, passer à l’affichage du totalisateur journalier souhaité, puis appuyer sur le bouton “RESET” jusqu’à ce qu’il soit réini- tialisé. N.B. Les compteurs journaliers se remettent à zéro et continuent à compter après 9999.9. FAU87600 Totalisateur journalier de la réserve de carburant Si le dernier segment de l’afficheur du ni- veau de carburant commence à clignoter, le totalisateur journalier de la réserve de carburant “TRIP F” s’affiche automatique- ment et le calcul de la distance parcourue s’effectue à partir de cet instant. Pour remettre à zéro le totalisateur journa- lier de la réserve de carburant, appuyer sur le bouton “RESET” jusqu’à ce que la réini- tialisation soit effectuée. N.B. Si la remise à zéro du totalisateur journalier de la réserve de carburant n’est pas effec- tuée manuellement, elle s’effectue automa- tiquement et l’affichage disparaît après une distance parcourue de 5 km (3 mi) à l’issue d’un ravitaillement en carburant. FAU88731 Compteur de changement d’huile Le compteur affiche la distance parcourue depuis le dernier changement d’huile mo- teur. Le témoin de changement d’huile “OIL” se met à clignoter après les premiers 1000 km d’utilisation, puis tous les 5000 km par la suite. Pour réinitialiser le compteur de change- ment d’huile et le témoin de changement d’huile, sélectionner le compteur, puis ap- puyer sur le bouton “RESET” jusqu’à ce que l’indication “OIL” et le compteur com- mencent à clignoter. Lorsque l’indication “OIL” et le compteur clignotent, appuyer sur le bouton “RESET” jusqu’à la remise à zéro du compteur. N.B. Après avoir changé l’huile moteur, remettre à zéro le compteur de changement d’huile et le témoin de changement d’huile. Dans le cas contraire, le témoin de changement d’huile ne s’allumera pas au bon moment.

1. Indicateur de changement d’huile “OIL”

2. Compteur de changement d’huile

FAU87771 Affichage de la consommation instanta- née de carburant Cet affichage indique la consommation de carburant dans les conditions de conduite actuelles. Il peut être réglé sur “km/L”, sur “L/100 km”, ou sur “MPG” lorsque l’on uti- lise les miles. Pour commuter les unités de mesure de consommation de carburant, appuyer sur le bouton “SELECT” jusqu’à ce que les unités de mesure changent. “km/L” : indique la distance pouvant être parcourue avec 1.0 L de carbu- rant. “L/100 km” : indique la quantité de carburant nécessaire pour parcourir 100 km. “MPG” : indique la distance pouvant être parcourue avec 1.0 Imp.gal de carburant. N.B. Lorsque la vitesse est inférieure à 10 km/h (6 mi/h), l’indication “_ _._” s’affiche. FAU87860 Affichage de la consommation moyenne de carburant L’afficheur indique la consommation moyenne de carburant depuis sa dernière remise à zéro. L’afficheur de la consomma- tion moyenne de carburant peut être réglé sur “AVE_ _._ km/L”, sur “AVE_ _._ L/100 km”, ou sur “AVE_ _._ MPG” lorsque les miles sont sélectionnés. Pour commuter les unités de mesure de consommation de car- burant, appuyer sur le bouton “SELECT” jusqu’à ce que les unités de mesure changent. “AVE_ _._ km/L” : indique la distance moyenne qui peut être parcourue avec 1.0 L de carburant. “AVE_ _._ L/100 km” : indique la quantité moyenne de carburant né- cessaire pour parcourir 100 km. “AVE_ _._ MPG” : indique la distance moyenne pouvant être parcourue avec 1.0 Imp.gal de carburant. N.B. Pour remettre à zéro l’affichage, ap- puyer sur le bouton “RESET” jusqu’à ce que la réinitialisation soit effectuée.

Après remise à zéro, l’indication “_ _._” s’affiche tant que le véhicule n’a pas parcouru une certaine distance.

1. Affichage de la consommation instantanée

1. Affichage de la consommation moyenne de

FAU87960 Mode de réglage du témoin de change- ment de vitesse Dans ce mode, les 4 fonctions de réglage se succèdent dans l’ordre suivant : Témoin de changement de vitesse allumé / clignotant / éteint Régime d’activation du témoin de changement de vitesse Régime de désactivation du témoin de changement de vitesse Luminosité du témoin de changement de vitesse Pour régler le régime d’activation, clignote- ment ou désactivation du témoin de chan- gement de vitesse

1. Couper le moteur.

2. Appuyer sur le bouton de sélection

“SELECT” et le maintenir enfoncé.

3. Mettre le contact, attendre 5 secon-

des, puis relâcher le bouton “SE- LECT”.

4. Appuyer sur le bouton “RESET” pour

sélectionner l’un des réglages de schéma de clignotement suivants : Réglage d’activation : le témoin de changement de vitesse s’al- lume lorsque le régime moteur défini est atteint. Ce réglage est sélectionné lorsque le témoin de changement de vitesse reste al- lumé. Réglage de clignotement : le té- moin de changement de vitesse clignote lorsque le régime mo- teur défini est atteint. Ce réglage est sélectionné lorsque le témoin de changement de vitesse cli- gnote 4 fois par seconde. Réglage de désactivation : le té- moin de changement de vitesse est désactivé. Ce réglage est sé- lectionné lorsque le témoin de changement de vitesse clignote une fois toutes les 2 secondes.

5. Appuyer sur le bouton “SELECT” pour

confirmer le réglage. Le mode de ré- glage passe à la fonction de réglage du régime d’activation du témoin de changement de vitesse. Réglage de la fonction d’activation du té- moin de changement de vitesse Le témoin de changement de vitesse peut être réglé entre 7000 tr/mn et 13500 tr/mn. Entre 7000 tr/mn et 12000 tr/mn, le point de désactivation peut être réglé par incré- ments de 500 tr/mn. Entre 12000 tr/mn et 13500 tr/mn, le point de désactivation peut être réglé par incréments de 200 tr/mn.

1. Appuyer sur le bouton “RESET” pour

sélectionner le régime du moteur sou- haité pour l’activation du témoin de changement de vitesse.

2. Appuyer sur le bouton de sélection

“SELECT” afin de confirmer le régime de ralenti sélectionné. Le mode de ré- glage passe à la fonction de réglage du régime de désactivation du témoin de changement de vitesse. Réglage de la fonction de désactivation du témoin de changement de vitesse Le témoin de changement de vitesse peut être réglé entre 7000 tr/mn et 13500 tr/mn. Entre 7000 tr/mn et 12000 tr/mn, le point de

1. Témoin de changement de vitesse “ ”

2. Affichage du niveau de luminosité

désactivation peut être réglé par incré-ments de 500 tr/mn. Entre 12000 tr/mn et13500 tr/mn, le point de désactivation peutêtre réglé par incréments de 200 tr/mn.Veiller à régler le régime de désactivationsur un régime moteur supérieur à celui durégime d’activation, sinon le témoin dechangement de vitesse ne s’allumera pas.1. Appuyer sur le bouton “RESET” poursélectionner le régime du moteur sou-haité pour la désactivation du témoinde changement de vitesse.2. Appuyer sur le bouton de sélection“SELECT” afin de confirmer le régimede ralenti sélectionné. Le mode de ré-glage passe à la fonction de réglagede la luminosité du témoin de change-ment de vitesse.Réglage de la luminosité du témoin dechangement de vitesse1. Appuyer sur le bouton “RESET” afinde régler la luminosité souhaitée.2. Appuyer sur le bouton “SELECT” pourconfirmer le niveau de luminosité sé-lectionné et quitter le mode de ré-glage.FAU1234R Contacteurs à la poignée Gauche Droite FAU12362 Contacteur d’appel de phare “PASS” Appuyer sur ce contacteur afin d’effectuerun appel de phare. N.B. Lorsque l’inverseur feu de route/feu decroisement est réglé sur “ ”, le contac-teur d’appel de phare n’a aucune inci-dence.FAU85410 Inverseur feu de route/feu de croise- ment “ / ”Placer ce contacteur sur “ ” pour allumerle feu de route et sur “ ” pour allumer lefeu de croisement.1. Contacteur d’appel de phare “PASS”2. Inverseur feu de route/feu de croisement

3. Contacteur d’avertisseur “ ”4. Contacteur des clignotants “ / ”

1. Coupe-circuit du moteur/démarreur

2. Contacteur de feux de détresse “ ”

N.B. Lorsque l’inverseur est réglé sur le feu de croisement, les deux phares du feu de croi- sement s’allument. Lorsque l’inverseur est réglé sur le feu de route, les deux phares du feu de route s’al- lument. FAU12461 Contacteur des clignotants “ / ” Pour signaler un virage à droite, pousser ce contacteur vers la position “ ”. Pour si- gnaler un virage à gauche, pousser ce contacteur vers la position “ ”. Une fois relâché, le contacteur retourne à sa posi- tion centrale. Pour éteindre les clignotants, appuyer sur le contacteur après que celui- ci est revenu à sa position centrale. FAU12501 Contacteur d’avertisseur “ ” Appuyer sur ce contacteur afin de faire re- tentir l’avertisseur. FAU68271 Contacteur du démarreur/Coupe-circuit du moteur “ / / ” Pour lancer le moteur à l’aide du démar- reur, placer ce contacteur sur “ ”, puis pousser le contacteur en position “ ”. Avant de mettre le moteur en marche, il convient de lire les instructions de mise en marche figurant à la page 5-2. En cas d’urgence, comme par exemple, lors d’un renversement du véhicule ou d’un blocage de câble des gaz, placer ce contacteur sur “ ” afin de couper le mo- teur. FAU88273 Contacteur des feux de détresse “OFF/ ” Utiliser ce contacteur pour allumer les feux de détresse (clignotement simultané de tous les clignotants). Les feux de détresse s’utilisent en cas d’urgence ou pour avertir les autres automobilistes du stationnement du véhicule à un endroit pouvant représen- ter un danger. Les feux de détresse ne peuvent être allu- més ou éteints que lorsque le contacteur à clé est en position “ON”. Le contacteur à clé peut être tourné en position “OFF” ou “LOCK” et les feux de détresse continue- ront à clignoter. Pour éteindre les feux de détresse, tourner le contacteur à clé en po- sition “ON” et actionner à nouveau le contacteur des feux de détresse. ATTENTION FCA10062 Ne pas laisser les feux de détresse trop longtemps allumés lorsque le moteur est coupé, car la batterie pourrait se dé- charger. UB2XF0F0.book Page 11 Wednesday, September 29, 2021 8:57 AMCommandes et instruments 3-12

FAU12823 Levier d’embrayage Pour désaccoupler la transmission du mo-teur, par exemple pour changer de vitesse,tirer le levier d’embrayage vers le guidon.Relâcher le levier pour embrayer et trans-mettre la puissance à la roue arrière. N.B. Un passage de rapport en douceur s’ob-tient en tirant le levier rapidement et en lerelâchant lentement. (Voir page 5-3.)FAU12876 Sélecteur au pied Le sélecteur est situé sur le côté gauche dela moto. Pour passer à une vitesse supé-rieure, pousser le sélecteur vers le haut.Pour rétrograder, enfoncer le sélecteur.(Voir page 5-3.)FAU12892 Levier de frein Le levier de frein est situé du côté droit duguidon. Pour actionner le frein avant, tirer lelevier vers la poignée des gaz.1. Levier d’embrayage

1. Sélecteur au pied

FAU12944 Pédale de frein La pédale de frein est située du côté droit de la moto. Pour actionner le frein arrière, appuyer sur la pédale de frein. FAU63041 Système ABS Le système ABS (antiblocage des roues) de Yamaha fait appel à un contrôle électroni- que double agissant indépendamment sur le frein avant et le frein arrière. Utiliser les freins avec système ABS comme des freins traditionnels. Si le sys- tème ABS est activé, des vibrations peu- vent se faire ressentir au levier de frein ou à la pédale de frein. Dans ce cas, continuer à utiliser les freins et laisser le système ABS fonctionner ; ne pas “pomper” sur les freins au risque de réduire l’efficacité de freinage. AVERTISSEMENT FWA16051 Toujours conserver une distance suffi- sante par rapport au véhicule qui pré- cède et de s’adapter à la vitesse du trafic même avec un système ABS. Le système ABS est plus efficace sur des distances de freinage plus longues. Sur certaines surfaces (routes acci- dentées ou recouvertes de gra- viers), un véhicule équipé du sys- tème ABS peut requérir une distance de freinage plus longue qu’un véhicule sans système ABS. Le système ABS est contrôlé par un bloc de commande électronique (ECU). En cas de panne du système, le freinage se fait de façon conventionnelle. N.B. Le système ABS effectue un test d’au- todiagnostic à chaque fois que le vé- hicule démarre lorsque la clé de con- tact est tournée vers “ON” et que le véhicule atteint une vitesse de 10 km/h (6 mi/h) ou plus. Durant ce test, un “claquement” est audible dans le modulateur de pression et une vibration est ressentie au niveau du le- vier ou de la pédale de frein dès qu’ils sont actionnés. Ces phénomènes sont donc normaux et n’indiquent pas une défaillance. Ce système ABS dispose d’un mode de test produisant des vibrations au levier ou à la pédale de frein lorsque le système fonctionne. Des outils spé- ciaux sont toutefois nécessaires. Il convient donc de s’adresser à un con- cessionnaire Yamaha.

ATTENTION FCA20100Veiller à ne pas endommager le capteurde roue ou son rotor ; dans le cas con- traire, l’ABS subira des dysfonctionne- ments.FAU13077 Bouchon du réservoir de carbu- rant Ouverture du bouchon du réservoir de carburantOuvrir le cache-serrure du bouchon du ré-servoir de carburant, introduire la clé, puisla tourner de 1/4 tour dans le sens desaiguilles d’une montre. La serrure est alorsdéverrouillée et le bouchon du réservoir decarburant peut être ouvert.1. Capteur de roue avant2. Rotor de capteur de roue avant

1. Capteur de roue arrière2. Rotor de capteur de roue arrière

1. Cache-serrure du bouchon de réservoir de carburant2. Déverrouiller.

Fermeture du bouchon du réservoir de carburant La clé étant toujours en place, appuyer sur le bouchon du réservoir de carburant. Tour- ner la clé d’1/4 de tour dans le sens inverse des aiguilles d’une montre, la retirer, puis refermer le cache-serrure. N.B. Le bouchon ne peut être refermé si la clé n’est pas dans la serrure. De plus, la clé ne peut être retirée si le bouchon n’est pas re- fermé et verrouillé correctement. AVERTISSEMENT FWA11092 S’assurer que le bouchon du réservoir de carburant est refermé correctement après avoir effectué le plein. Une fuite de carburant constitue un risque d’incen- die. FAU13222 Carburant S’assurer que le niveau d’essence est suf- fisant. AVERTISSEMENT FWA10882 L’essence et les vapeurs d’essence sont extrêmement inflammables. Pour limiter les risques d’incendies et d’explosions, et donc de blessures, lors des ravitaille- ments, il convient de suivre ces instruc- tions.

1. Avant de faire le plein, couper le mo-

teur et s’assurer que personne n’a en- fourché le véhicule. Ne jamais effec- tuer le plein à proximité d’étincelles, de flammes ou d’autres sources de chaleur, telles que les chauffe-eau et séchoirs, et surtout, ne pas fumer.

2. Ne pas remplir le réservoir de carbu-

rant à l’excès. En effectuant le plein de carburant, veiller à introduire l’embout du tuyau de la pompe dans l’orifice de remplissage du réservoir de carbu- rant. Ne pas remplir au-delà du fond du tube de remplissage. Comme le carburant se dilate en se réchauffant, du carburant risque de s’échapper du réservoir sous l’effet de la chaleur du moteur ou du soleil.

3. Essuyer immédiatement toute coulure

de carburant. ATTENTION : Essuyer immédiatement toute coulure de carburant à l’aide d’un chiffon pro- pre, sec et doux. En effet, le carbu- rant risque d’abîmer les surfaces peintes ou les pièces en plastique. [FCA10072]

4. Bien veiller à fermer correctement le

bouchon du réservoir de carburant. AVERTISSEMENT FWA15152 L’essence est délétère et peut provo- quer blessures ou la mort. Manipuler l’essence avec prudence. Ne jamais si- phonner de l’essence avec la bouche. En cas d’ingestion d’essence, d’inhalation importante de vapeur d’essence ou

1. Tube de remplissage du réservoir de carbu-

2. Niveau de carburant maximum

d’éclaboussure dans les yeux, consulter immédiatement un médecin. En cas d’éclaboussure d’essence sur la peau, se laver immédiatement à l’eau et au sa- von. En cas d’éclaboussure d’essence sur les vêtements, changer immédiate- ment de vêtements. FAU86072 Ce moteur Yamaha fonctionne avec de l’essence sans plomb ayant un indice d’oc- tane recherche égal ou supérieur à 90. Si des cognements ou cliquetis surviennent, utiliser une essence de marque différente ou ayant un indice d’octane supérieur. N.B. Ce repère identifie le carburant re- commandé pour ce véhicule tel que spécifié par la réglementation euro- péenne (EN228). Vérifier que l’embout du tuyau de la pompe à essence présente le même repère d’identification du carburant. Carburants essence-alcool Il existe deux types de carburants essence- alcool : le carburant à l’éthanol et le carbu- rant au méthanol. Le carburant à l’éthanol peut être utilisé lorsque la concentration en éthanol ne dépasse pas 10 % (E10). Yamaha déconseille l’utilisation de carbu- rant au méthanol. En effet, celui-ci risque d’endommager le système d’alimentation en carburant ou de modifier le comporte- ment du véhicule. ATTENTION FCA11401 Utiliser uniquement de l’essence sans plomb. L’utilisation d’essence avec plomb endommagerait gravement cer- taines pièces du moteur, telles que les soupapes, les segments, ainsi que le système d’échappement. Carburant recommandé: Essence sans plomb (E10 accep- table) Indice d’octane (RON) :

Capacité du réservoir de carburant : 14 L (3.7 US gal, 3.1 Imp.gal) Réserve du réservoir de carburant :

FAU86160 Durite de trop-plein du réservoir de carburant La durite de trop-plein du réservoir de car- burant évacue l’excès d’essence et l’éloigne en toute sécurité du véhicule. Avant d’utiliser le véhicule : S’assurer que la durite de trop-plein du réservoir de carburant est bran- chée correctement. S’assurer que la durite de trop-plein du réservoir de carburant n’est ni cra- quelée ni autrement endommagée, et la remplacer si nécessaire. S’assurer que la durite de trop-plein n’est pas obstruée et, si nécessaire, la nettoyer. S’assurer que la durite de trop-plein du réservoir de carburant est bien pla- cée comme illustré. N.B. Se référer à la page 6-10 pour des informa- tions sur l’absorbeur de vapeurs d’es- sence. FAU13435 Pot catalytique Le système d’échappement contient un ou plusieurs pots catalytiques destinés à ré- duire les émissions d’échappement no- cives. AVERTISSEMENT FWA10863 Le système d’échappement est brûlant lorsque le moteur a tourné. Pour éviter tout risque d’incendie et de brûlures : Ne pas garer le véhicule à proximité d’objets ou matériaux posant un risque d’incendie, tel que de l’herbe ou d’autres matières facilement in- flammables. Garer le véhicule de façon à limiter les risques que des piétons ou des enfants touchent le circuit d’échap- pement brûlant. S’assurer que le système d’échap- pement est refroidi avant d’effec- tuer tout travail sur le véhicule. Ne pas faire tourner le moteur au ralenti pour plus de quelques minu- tes. Un ralenti prolongé pourrait provoquer une accumulation de chaleur.

1. Durite de trop-plein de réservoir de carbu-

FAU62622 Selles Selle du passager Dépose de la selle du passager

1. Introduire la clé dans la serrure de la

selle, puis la tourner dans le sens des aiguilles d’une montre.

2. Tout en maintenant la clé à cette posi-

tion, relever l’arrière de la selle du pas- sager, puis pousser la selle vers l’ar- rière. Mise en place de la selle du passager

1. Insérer comme illustré les ergots à

l’avant de la selle dans les supports de selle, puis appuyer à l’arrière de la selle afin de la verrouiller correcte- ment.

Selle du pilote Dépose de la selle du pilote

1. Retirer la selle du passager.

2. Déposer le couvercle central après

avoir retiré ses vis.

3. Déposer la selle du pilote après avoir

retiré ses boulons. Soulever l’arrière de la selle du pilote, puis la tirer vers l’arrière.

1. Serrure de selle du passager2. Déverrouiller.

Mise en place de la selle du pilote

1. Insérer l’ergot à l’avant de la selle du

pilote dans le support de selle, comme illustré, puis remettre la selle en place.

2. Remettre les boulons de la selle du pi-

3. Remettre le couvercle central en place

et le fixer avec ses vis.

4. Remettre la selle du passager en

place. N.B. Avant de démarrer, s’assurer que les selles sont correctement en place. FAU62930 Accroche-casques Les accroche-casques se trouvent au dos de la selle du passager. Fixation d’un casque à un accroche-cas- que

1. Retirer la selle du passager. (Voir page

2. Accrocher un casque à un accroche-

casque, puis remettre correctement la selle du passager en place. AVERTISSEMENT ! Ne jamais rou- ler avec un casque accroché à l’ac- croche-casque, car le casque pour- rait heurter un objet et cela risque de provoquer la perte de contrôle du véhicule et être la cause d’un ac- cident. [FWA10162] Retrait d’un casque d’un accroche-cas- que Déposer la selle du passager, décrocher le casque de l’accroche-casque, puis remet- tre la selle en place.

1. Patte de fixation2. Support de selle

1. Casque2. Selle du passager

FAU62550 Compartiment de rangement Le compartiment de rangement est situésous la selle du passager. (Voir page 3-18.)Avant de ranger des documents ou autresobjets dans le compartiment de range-ment, il est préférable de les placer dansune pochette en plastique afin de les proté-ger contre l’humidité. En lavant le véhicule,prendre soin de ne pas laisser pénétrerd’eau dans le compartiment de rangement. AVERTISSEMENT FWA15401 Ne pas dépasser la charge maximale du véhicule, qui est de 160 kg (353 lb).FAU39672 Rétroviseurs Les rétroviseurs sont rabattables versl’avant et l’arrière en vue de faciliter le sta-tionnement dans des espaces étroits. Veil-ler à remettre les rétroviseurs en placeavant de prendre la route. AVERTISSEMENT FWA14372Ne pas oublier de remettre les rétrovi- seurs en place avant de prendre la route. FAU68143 Réglage du combiné ressort- amortisseur Le combiné ressort-amortisseur est équipéd’une bague de réglage de la précontraintedu ressort. ATTENTION FCA10102Ne jamais dépasser les limites maxi- mum ou minimum afin d’éviter d’endom- mager le mécanisme.Régler la précontrainte de ressort en procé-dant comme suit. N.B. Sur les modèles avec système ABS, dépo-ser le carter de la chaîne de transmissionaprès avoir retiré ses boulons et entretoisesépaulées.1. Compartiment de rangement

1. Position de conduite2. Position de stationnement

Tourner la bague de réglage dans le sens (a) pour augmenter la précontrainte du res- sort. Tourner la bague de réglage dans le sens (b) pour diminuer la précontrainte du res- sort. Il faut veiller à bien aligner l’encoche appropriée figurant sur la bague de ré- glage et l’indicateur de position figu- rant sur l’amortisseur. Effectuer le réglage à l’aide de la clé spéciale et de la rallonge incluses dans la trousse de réparation. N.B. Sur les modèles avec système ABS, veiller à reposer le carter de la chaîne de transmis- sion en posant les entretoises épaulées et les boulons, puis serrer les boulons au cou- ple spécifié.

1. Carter de chaîne de transmission

2. Boulon et entretoise épaulée

3. Bague de réglage de la précontrainte de res-

4. Indicateur de position

Réglage de la précontrainte du ressort : Minimum (réglage souple) :

Maximum (réglage dur) :

FAU84680 Supports de sangle de fixation des bagages Utiliser les points d’ancrage des sangles de fixation indiqués pour fixer les attaches des bagages au véhicule. FAU70641 Connecteur pour accessoires

Ce véhicule est équipé d’un connecteur pour accessoires à courant continu. Consulter le concessionnaire Yamaha local avant de monter tout accessoire. FAUN3290 Connecteur du système de pas- sage rapide des rapports Ce véhicule est équipé d’un connecteur de système de passage rapide des rapports. Consulter le concessionnaire Yamaha local avant de monter tout accessoire.

1. Support de sangle de fixation des bagages

UB2XF0F0.book Page 22 Wednesday, September 29, 2021 8:57 AMCommandes et instruments 3-23

FAU15306 Béquille latérale La béquille latérale est située sur le côté gauche du cadre. Relever ou déployer la béquille latérale avec le pied tout en main- tenant le véhicule à la verticale. N.B. Le contacteur intégré à la béquille latérale fait partie du circuit du coupe-circuit d’allu- mage, qui coupe l’allumage dans certaines situations. (Pour plus d’explications au su- jet du coupe-circuit d’allumage, se reporter à la section suivante.) AVERTISSEMENT FWA10242 Ne pas rouler la béquille latérale dé- ployée ou ne se relevant pas correcte- ment. Celle-ci pourrait toucher le sol et distraire le pilote, qui pourrait perdre le contrôle du véhicule. Le circuit du coupe-circuit d’allumage de Yamaha permet de rappeler au pilote qu’il doit re- lever la béquille latérale avant de se met- tre en route. Il convient donc de contrô- ler régulièrement ce système et de le faire réparer par un concessionnaire Yamaha en cas de mauvais fonctionne- ment. FAU57952 Coupe-circuit d’allumage Ce dispositif empêche le démarrage du moteur en prise tant que le levier d’em- brayage n’est pas tiré et que la béquille la- térale n’est pas relevée. Il arrête également le moteur si la béquille latérale est abaissée alors qu’un rapport est engagé. Contrôler régulièrement ce système via la procédure suivante. N.B. Ce contrôle est le plus fiable lorsque effectué le moteur chaud. Voir les pages 3-1 pour des informa- tions sur le fonctionnement des contacteurs. UB2XF0F0.book Page 23 Wednesday, September 29, 2021 8:57 AMCommandes et instruments 3-24

Le moteur étant coupé :

1. Déployer la béquille latérale.

2. Placer le coupe-circuit du moteur en position marche.

3. Tourner le contacteur à clé sur la position marche.

4. Mettre la boîte de vitesses au point mort.

5. Appuyer sur le contacteur du démarreur.

Le moteur démarre-t-il ? OUI NON OUI NON OUI NON AVERTISSEMENT Le contacteur de point mort pourrait ne pas fonctionner. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha. Le moteur tournant toujours :

6. Relever la béquille latérale.

7. Tirer le levier d’embrayage.

8. Engager un rapport.

9. Déployer la béquille latérale.

Le moteur cale-t-il ? Le contacteur de béquille latérale pourrait ne pas fonctionner. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha. Après que le moteur a calé :

10. Relever la béquille latérale.

11. Tirer le levier d’embrayage.

12. Appuyer sur le contacteur du démarreur.

Le moteur démarre-t-il ? Le contacteur d’embrayage pourrait ne pas fonctionner. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha. Le circuit est en ordre. La moto peut être utilisée. En présence d’un dysfonctionnement, faire inspecter le véhicule avant de le conduire. UB2XF0F0.book Page 24 Wednesday, September 29, 2021 8:57 AMPour la sécurité – contrôles avant utilisation 4-1

FAU1559B Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res- pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire. AVERTISSEMENT FWA11152 L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :

• Contrôler le niveau de carburant dans le réservoir.

• Refaire le plein de carburant si nécessaire.

• S’assurer de l’absence de fuite au niveau des durites d’alimentation.

• S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont pas bouchées, craquelées ni autrement endommagées, et qu’elles sont branchées correctement. 3-15, 3-17 Huile moteur

• Contrôler le niveau d’huile du moteur.

• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

• S’assurer de l’absence de fuites d’huile. 6-10 Liquide de refroidissement

• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.

• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-13 UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMPour la sécurité – contrôles avant utilisation 4-2

• Contrôler le fonctionnement.

• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sensation de mollesse.

• Contrôler l’usure des plaquettes de frein.

• Remplacer si nécessaire.

• Contrôler le niveau du liquide dans le réservoir.

• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.

• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-23 Frein arrière

• Contrôler le fonctionnement.

• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sensation de mollesse.

• Contrôler l’usure des plaquettes de frein.

• Remplacer si nécessaire.

• Contrôler le niveau du liquide dans le réservoir.

• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.

• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-23 Embrayage

• Contrôler le fonctionnement.

• Lubrifier le câble si nécessaire.

• Contrôler la garde au levier.

• Remplacer si nécessaire. 6-20 Poignée des gaz

• S’assurer du fonctionnement en douceur.

• Contrôler la garde de la poignée des gaz.

• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-17, 6-27 Câbles de commande

• S’assurer du fonctionnement en douceur.

• Lubrifier si nécessaire. 6-27 Chaîne de transmission

• Contrôler la tension de la chaîne.

• Remplacer si nécessaire.

• Contrôler l’état de la chaîne.

• Lubrifier si nécessaire. 6-25, 6-26

ÉLÉMENTS CONTRÔLES PAGES

UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AMPour la sécurité – contrôles avant utilisation 4-3

• Contrôler l’état des pneus et la profondeur des sculptures.

• Contrôler la pression de gonflage.

• Corriger si nécessaire. 6-18, 6-20 Pédale de frein et sélecteur

• S’assurer du fonctionnement en douceur.

• Si nécessaire, lubrifier les points pivots. 6-28 Levier de frein et d’em- brayage

• S’assurer du fonctionnement en douceur.

• Si nécessaire, lubrifier les points pivots. 6-28 Béquille latérale

• S’assurer du fonctionnement en douceur.

• Lubrifier le pivot si nécessaire. 6-29 Attaches du cadre

• S’assurer que tous les écrous et vis sont correctement serrés.

• Serrer si nécessaire.

Instruments, éclairage, si- gnalisation et contacteurs

• Contrôler le fonctionnement.

• Corriger si nécessaire.

Contacteur de béquille laté- rale

• Contrôler le fonctionnement du coupe-circuit d’allumage.

• En cas de mauvais fonctionnement, faire contrôler le véhicule par un conces- sionnaire Yamaha. 3-23

FAU15952 Lire attentivement ce manuel afin de se fa- miliariser avec toutes les commandes. Si une commande ou une fonction est mal comprise, consulter un concessionnaire Yamaha. AVERTISSEMENT FWA10272 Une mauvaise connaissance des com- mandes peut entraîner une perte de contrôle, qui pourrait se traduire par un accident et des blessures. FAU16842 Rodage du moteur Les premiers 1600 km (1000 mi) consti- tuent la période la plus importante de la vie du moteur. C’est pourquoi il est indispen- sable de lire attentivement ce qui suit. Le moteur étant neuf, il faut éviter de le sou- mettre à un effort excessif pendant les pre- miers 1600 km (1000 mi). Les pièces mo- biles du moteur doivent s’user et se roder mutuellement pour obtenir les jeux de mar- che corrects. Pendant cette période, éviter de conduire à pleins gaz de façon prolon- gée et éviter tout excès susceptible de pro- voquer la surchauffe du moteur. FAU17094 0–1000 km (0–600 mi) Éviter un fonctionnement prolongé au-delà de 6000 tr/mn. ATTENTION : Changer l’huile moteur et remplacer l’élément ou la cartouche du filtre à huile après 1000 km (600 mi) d’utilisation. [FCA10303] 1000–1600 km (600–1000 mi) Éviter un fonctionnement prolongé au-delà de 7200 tr/mn. 1600 km (1000 mi) et au-delà Le véhicule peut être conduit normalement. ATTENTION FCA10311 Ne jamais faire fonctionner le mo- teur dans la zone rouge du compte- tours. Si un problème quelconque surve- nait au moteur durant la période de rodage, consulter immédiatement un concessionnaire Yamaha. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMFonctionnement et points importants concernant le pilotage 5-2

FAU91880 Démarrage du moteur Le coupe-circuit d’allumage permet le dé- marrage lorsque : la boîte de vitesses est au point mort

une vitesse est engagée, la béquille la- térale est relevée et le levier d’em- brayage est tiré. Démarrer le moteur

1. Activer le contacteur à clé et placer le

coupe-circuit du moteur en position marche.

2. Vérifier que les témoin et témoin

d’alerte s’allument pendant quelques secondes, puis s’éteignent. (Voir page 3-2.) N.B. Ne pas démarrer le moteur si le té- moin de dysfonctionnement reste al- lumé. Le témoin d’alerte de la pression d’huile doit s’allumer et rester allumé jusqu’au démarrage du moteur. Le témoin d’alerte du système ABS doit s’allumer et rester allumé jusqu’à ce que la vitesse atteigne 10 km/h (6 mi/h). ATTENTION FCA24110 Si un témoin ou un témoin d’alerte ne fonctionne pas comme indiqué ci-des- sus, faire contrôler le véhicule par un concessionnaire Yamaha.

3. Engager le point mort.

4. Appuyer sur le contacteur du démar-

reur pour mettre le moteur en marche.

5. Relâcher le contacteur du démarreur

lorsque le moteur démarre ou après 5 secondes. Attendre 10 secondes avant d’appuyer de nouveau sur le contacteur pour permettre le rétablis- sement de la tension de la batterie. ATTENTION FCA11043 En vue de prolonger la durée de service du moteur, ne jamais accélérer à l’excès tant que le moteur est froid ! FAU73452 N.B. Ce modèle est équipé de : un capteur de sécurité de chute. Ce capteur permet de couper le moteur en cas de renversement. Dans ce cas, désactiver le contacteur à clé, puis l’activer. Si le contact n’est pas coupé au préalable, le moteur se lance mais ne se met pas en marche lors de l’ac- tionnement du bouton du démarreur. un système d’arrêt automatique du moteur. Le moteur se coupe automa- tiquement après avoir tourné au ralenti pendant 20 minutes. Si le moteur se coupe, appuyer sur le contacteur du démarreur pour le remettre en mar- che. UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AMFonctionnement et points importants concernant le pilotage 5-3

FAU16675 Passage de rapports La boîte de vitesses permet de contrôler la puissance du moteur disponible lors des démarrages, accélérations, montées des côtes, etc. Les positions du sélecteur sont indiquées sur l’illustration. N.B. Pour passer au point mort ( ), enfoncer le sélecteur à plusieurs reprises jusqu’à ce qu’il arrive en fin de course, puis le relever légèrement. ATTENTION FCA10262 Lors du changement de vitesses, appuyer fermement sur le sélecteur jusqu’à sentir que le changement de vitesses a été effectué. Ne pas rouler trop longtemps en roue libre lorsque le moteur est coupé et ne pas remorquer la moto sur de longues distances, même lorsque la boîte de vitesses est au point mort. En effet, son graissage ne s’effectue correctement que lorsque le moteur tourne. Un grais- sage insuffisant risque d’endom- mager la boîte de vitesses. Toujours débrayer avant de chan- ger de vitesse afin d’éviter d’en- dommager le moteur, la boîte de vi- tesses et la transmission, qui ne sont pas conçus pour résister au choc infligé par un passage en force des vitesses. FAU17214 Stationnement Pour stationner le véhicule, couper le mo- teur, puis retirer la clé de contact. AVERTISSEMENT FWA10312 Comme le moteur et le système d’échappement peuvent devenir brûlants, il convient de se garer de façon à ce que les piétons ou les enfants ne puissent toucher facile- ment ces éléments et s’y brûler. Ne pas garer le véhicule dans une descente ou sur un sol meuble, car il pourrait facilement se renverser, ce qui augmenterait les risques de fuite de carburant et d’incendie. Ne pas se garer à proximité d’herbe ou d’autres matériaux inflam- mables, car ils présentent un risque d’incendie.

1. Sélecteur au pied2. Point mort

FAU17246 La réalisation des contrôles et entretiens, réglages et lubrifications périodiques per- met de garantir le meilleur rendement pos- sible et contribue hautement à la sécurité de conduite. La sécurité est l’impératif nu- méro un du bon motocycliste. Les points de contrôle, réglage et lubrification princi- paux du véhicule sont expliqués aux pages suivantes. Les fréquences données dans le tableau des entretiens périodiques s’entendent pour la conduite dans des conditions nor- males. Le propriétaire devra donc adapter les fréquences préconisées et éventuelle- ment les raccourcir en fonction du climat, du terrain, de la situation géographique et de l’usage qu’il fait de son véhicule. AVERTISSEMENT FWA10322 L’omission d’entretiens ou l’utilisation de techniques d’entretien incorrectes peut accroître les risques de blessures, voire de mort, pendant un entretien ou l’utilisation du véhicule. Si l’on ne maî- trise pas les techniques d’entretien du véhicule, ce travail doit être confié à un concessionnaire Yamaha. AVERTISSEMENT FWA15123 Couper le moteur avant d’effectuer tout entretien, sauf si autrement spécifié. Les pièces mobiles d’un moteur en marche risquent de happer un membre ou un vêtement et les élé- ments électriques de provoquer dé- charges et incendies. Effectuer un entretien en laissant tourner le moteur peut entraîner traumatismes oculaires, brûlures, incendies et intoxications par mo- noxyde de carbone pouvant provo- quer la mort. Se reporter à la page 1-2 pour plus d’informations con- cernant le monoxyde de carbone. AVERTISSEMENT FWA15461 Les disques, étriers, tambours et garni- tures de frein peuvent devenir très chauds lors de leur utilisation. Pour évi- ter tout risque de brûlures, laisser refroi- dir les éléments de frein avant de les toucher. FAU17303 Le but des entretiens du système antipollu- tion ne se limite pas à réduire la pollution at- mosphérique, ils permettent aussi d’assu- rer un rendement et un fonctionnement optimaux du moteur. Les entretiens relatifs au système de contrôle des gaz d’échap- pement sont regroupés dans un tableau d’entretiens périodiques séparé. La per- sonne qui effectue ces entretiens doit avoir accès à des données techniques spéciali- sées et doit posséder les connaissances et l’outillage nécessaires. L’entretien, le rem- placement et les réparations des organes du système de contrôle des gaz d’échap- pement peuvent être effectués par tout mé- canicien professionnel. Les concession- naires Yamaha possèdent la formation technique et l’outillage requis pour mener à bien ces entretiens. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-2

FAU85230 Trousse de réparation La trousse de réparation est située à l’em- placement indiqué. Les informations données dans ce manuel et les outils de la trousse de réparation sont destinés à fournir au propriétaire les moyens nécessaires pour effectuer l’entre- tien préventif et les petites réparations. Ce- pendant, une clé dynamométrique et d’autres outils peuvent être nécessaires pour effectuer correctement certains entre- tiens. N.B. Si l’on ne dispose pas des outils ou de l’ex- périence nécessaires pour mener un travail à bien, il faut le confier à son concession- naire Yamaha.

1. Trousse de réparation2. Joint torique

FAU71033 Tableaux d’entretien périodique N.B. L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’ou- tillage adéquats, et doit être confié à votre concessionnaire Yamaha. À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi). Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle périodique a été effectué dans l’année à échéance de la distance parcourue. FAU71051 Entretiens périodiques du système de contrôle des gaz d’échappement

CONTRÔLES OU ENTRETIENS À

• S’assurer que les durites d’ali- mentation ne sont ni craquelées ni autrement endommagées.

• Remplacer si nécessaire.

• Régler l’écartement et nettoyer.

• Remplacer. √√ 3 * Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi) 4 * Injection de carbu- rant

• Contrôler le régime de ralenti du moteur.

5 * Système d’échap- pement

• S’assurer qu’il n’y a pas de fuites.

• Serrer si nécessaire.

• Remplacer les joints si néces- saire.

6 * Recyclage des va- peurs de carburant

• S’assurer du bon état du disposi- tif de recyclage.

• Remplacer si nécessaire.

7 * Système d’admis- sion d’air

• S’assurer du bon état du clapet de coupure d’air, du clapet flexible et de la durite.

• Remplacer toute pièce endom- magée.

CONTRÔLES OU ENTRETIENS À

FAU71353 Tableau des entretiens et graissages périodiques

CONTRÔLES OU ENTRETIENS À

• Réaliser une inspection dyna- mique à l’aide de l’outil de dia- gnostic des pannes Yamaha.

• Vérifier les codes d’erreur.

2 * Élément du filtre à air

Tube de vidange du boîtier de filtre à air

• Nettoyer. √√√√√ 4Embrayage

• Contrôler le fonctionnement.

• Contrôler le fonctionnement, le niveau du liquide et s’assurer de l’absence de fuite.

• Remplacer les plaquettes de frein si nécessaire.

• Contrôler le fonctionnement, le niveau du liquide et s’assurer de l’absence de fuite.

• Remplacer les plaquettes de frein si nécessaire.

• S’assurer de l’absence de cra- quelures ou autre endommage- ment.

• Remplacer. Tous les 4 ans 8 * Liquide de frein • Changer. Tous les 2 ans UB2XF0F0.book Page 5 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-6

• Contrôler le voile et l’état.

• Remplacer si nécessaire.

• Contrôler la profondeur de sculp- ture et l’état des pneus.

• Remplacer si nécessaire.

• Contrôler la pression de gonflage.

• Corriger si nécessaire.

11 * Roulements de roue

• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.

• S’assurer du bon fonctionne- ment et de l’absence de jeu ex- cessif.

Chaîne de transmis- sion

• Contrôler la tension, l’alignement et l’état de la chaîne.

• Régler et lubrifier abondamment la chaîne avec un lubrifiant spé- cial pour chaîne à joints toriques. Tous les 800 km (500 mi) et après le nettoyage de la moto, la conduite sous la pluie ou la conduite dans des régions humides 14 * Roulements de di- rection

• S’assurer qu’il n’y a pas de jeu. √√ √

• Regarnir modérément de graisse à base de savon au lithium.

15 * Visserie du châssis

• S’assurer du serrage correct de toute la visserie.

Axe de pivot de le- vier de frein

Axe de pivot de pé- dale de frein

• Lubrifier à la graisse à base de savon au lithium.

Axe de pivot de le- vier d’embrayage

• Lubrifier à la graisse à base de savon au lithium.

CONTRÔLES OU ENTRETIENS À

Axe de pivot de sé- lecteur au pied

• Lubrifier à la graisse à base de savon au lithium.

20 Béquille latérale

• Contrôler le fonctionnement.

• Lubrifier à la graisse à base de savon au lithium.

21 * Contacteur de bé- quille latérale

• Contrôler le fonctionnement et remplacer si nécessaire.

• Contrôler le fonctionnement et s’assurer de l’absence de fuites d’huile.

• Remplacer si nécessaire.

23 * Combiné ressort- amortisseur

• Contrôler le fonctionnement et s’assurer de l’absence de fuites d’huile.

• Remplacer si nécessaire.

• Changer (chauffer le moteur avant d’effectuer la vidange).

• Contrôler le niveau d’huile et s’assurer de l’absence de fuites d’huile. À la première échéance et chaque fois que le témoin de change- ment d’huile clignote ou s’allume.

Cartouche du filtre à huile moteur

• Remplacer. √√√ 26 * Circuit de refroidis- sement

• Contrôler le niveau de liquide de refroidissement et s’assurer de l’absence de fuites de liquide.

• Changer. Tous les 3 ans

CONTRÔLES OU ENTRETIENS À

FAU72710 N.B. Filtre à air

• Le circuit d’admission d’air de ce modèle est équipé d’un élément jetable en papier huilé. L’élément du filtre à air ne peut être nettoyé avec de l’air comprimé ; il doit être remplacé.

• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides. Entretien des freins hydrauliques

• Toujours remplacer le liquide de frein après avoir démonté le maître-cylindre et l’étrier. Contrôler régulièrement le niveau du liquide de frein dans le réservoir et, si nécessaire, faire l’appoint comme spécifié.

• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.

• Remplacer la durite de frein tous les quatre ans et lorsqu’elle est craquelée ou endommagée. 27 * Contacteur de feu stop sur frein avant et arrière

• Contrôler le fonctionnement. √√√√√√ 28 * Pièces mobiles et câbles

• Lubrifier. √√√√√ 29 * Logement de la poi- gnée des gaz et câble

• Contrôler le fonctionnement et la garde.

• Régler le jeu du câble des gaz si nécessaire.

• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz.

30 * Éclairage, signalisa- tion et contacteurs

• Contrôler le fonctionnement.

• Régler le faisceau de phare.

CONTRÔLES OU ENTRETIENS À

FAU19643 Contrôle des bougies Les bougies sont des pièces importantes du moteur et elles doivent être contrôlées régulièrement, de préférence par un con- cessionnaire Yamaha. Les bougies doivent être démontées et contrôlées aux fré- quences indiquées dans le tableau des en- tretiens et graissages périodiques, car la chaleur et les dépôts finissent par les user. L’état des bougies peut en outre révéler l’état du moteur. La porcelaine autour de l’électrode centrale de chaque bougie doit être de couleur café au lait clair ou légèrement foncé, couleur idéale pour un véhicule utilisé dans des conditions normales. Si la couleur d’une bougie est nettement différente, le moteur pourrait présenter une anomalie. Ne jamais essayer de diagnostiquer soi-même de tels problèmes. Il est préférable de confier le véhicule à un concessionnaire Yamaha. Si l’usure des électrodes est excessive ou les dépôts de calamine ou autres sont trop importants, il convient de remplacer la bou- gie concernée. Avant de monter une bougie, il faut mesurer l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né- cessaire. Nettoyer la surface du joint de la bougie et ses plans de joint, puis nettoyer soigneuse- ment les filets de bougie. N.B. Si une clé dynamométrique n’est pas dis- ponible lors du montage d’une bougie, une bonne approximation consiste à serrer de 1/4–1/2 tour supplémentaire après le ser- rage à la main. Il faudra toutefois serrer la bougie au couple spécifié le plus rapide- ment possible. Bougie spécifiée :

1. Écartement des électrodes

Écartement des électrodes : 0.8–0.9 mm (0.031–0.035 in) Couple de serrage : Bougie :

FAU36113 Absorbeur Ce modèle est équipé d’un absorbeur devapeurs d’essence pour empêcher la dissi-pation de ces vapeurs dans l’atmosphère.Avant d’utiliser le véhicule, effectuer les vé-rifications suivantes : S’assurer du branchement correct dechaque durite. S’assurer de l’absence de fissures oud’endommagement au niveau de cha-que durite et de l’absorbeur de va-peurs d’essence. Remplacer si néces-saire. S’assurer que l’absorbeur de vapeursd’essence n’est pas obstrué et, si né-cessaire, le nettoyer.FAU62632 Huile moteur et cartouche du filtre à huile Il faut vérifier le niveau d’huile moteur avantchaque départ. Il convient également dechanger l’huile et de remplacer la car-touche du filtre à huile aux fréquences spé-cifiées dans le tableau des entretiens etgraissages périodiques. Contrôle du niveau d’huile moteur 1. Placer le véhicule sur un plan de ni-veau et veiller à ce qu’il soit dressé àla verticale. Une légère inclinaisonpeut entraîner des erreurs de lecture.2. Mettre le moteur en marche et le fairechauffer pendant quelques minutes,puis le couper.3. Attendre quelques minutes que l’huilese stabilise, puis vérifier son niveau àtravers le hublot de contrôle du niveaud’huile, situé au côté inférieur droit ducarter moteur. N.B. Le niveau d’huile moteur doit se situer entreles repères de niveau minimum et maxi- mum. 4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouterde l’huile du type recommandéjusqu’au niveau spécifié.Changement de l’huile moteur (avec ou sans remplacement de la cartouche du filtre à huile)1. Dresser le véhicule sur un plan hori-zontal.2. Mettre le moteur en marche et le fairechauffer pendant quelques minutes,puis le couper.3. Placer un bac à vidange sous le mo-teur afin d’y recueillir l’huile usagée.1. Absorbeur

1. Bouchon de remplissage de l’huile moteur2. Hublot de contrôle du niveau d’huile moteur3. Repère de niveau maximum4. Repère de niveau minimum

4. Retirer le bouchon de remplissage, la

vis de vidange et son joint afin de vi- danger l’huile du carter moteur. N.B. Ignorer les étapes 5–7 si la cartouche du filtre à huile n’est pas remplacée.

5. Déposer la cartouche du filtre à huile à

l’aide d’une clé pour filtre à huile. N.B. Des clés pour filtre à huile sont disponibles chez les concessionnaires Yamaha.

6. Enduire le joint torique de la cartouche

du filtre à huile neuve d’une fine couche d’huile moteur propre. N.B. S’assurer que le joint torique est bien logé dans son siège.

7. Mettre la cartouche du filtre à huile

neuve en place à l’aide d’une clé pour filtre à huile, puis la serrer au couple spécifié à l’aide d’une clé dynamomé- trique.

1. Vis de vidange d’huile moteur2. Joint

1. Clé pour filtre à huile2. Cartouche de filtre à huile

teur et un joint neuf en place, puis ser- rer la vis au couple spécifié. N.B. Mettre en place le nouveau joint, comme il- lustré.

9. Remettre à niveau en ajoutant la

quantité spécifiée de l’huile moteur re- commandée, puis remonter et serrer le bouchon de remplissage d’huile. N.B. Bien veiller à essuyer toute coulure d’huile après que le moteur et le système d’échap- pement ont refroidi. ATTENTION FCA11621 Ne pas mélanger d’additif chimique à l’huile afin d’éviter tout patinage de l’embrayage, car l’huile moteur lubrifie également l’embrayage. Ne pas utiliser des huiles de grade die- sel “CD” ni des huiles de grade su- périeur à celui spécifié. S’assurer également de ne pas utiliser une huile portant la désignation “ENERGY CONSERVING II” ou la même désignation avec un chiffre plus élevé. S’assurer qu’aucune crasse ou ob- jet ne pénètre dans le carter mo- teur.

10. Mettre le moteur en marche et le lais-

ser tourner au ralenti pendant quel- ques minutes et contrôler s’il y a pré- sence de fuites d’huile. En cas de fuite d’huile, couper immédiatement le mo- teur et rechercher la cause.

1. Clé dynamométrique

Couple de serrage : Cartouche du filtre à huile : 17 N·m (1.7 kgf·m, 13 lb·ft)

1. Vis de vidange d’huile moteur2. Joint

Couple de serrage : Vis de vidange de l’huile moteur : 20 N·m (2.0 kgf·m, 15 lb·ft) Huile moteur recommandée : Voir page 8-1. Quantité d’huile : Changement d’huile:

2.00 L (2.11 US qt, 1.76 Imp.qt)

Avec dépose du filtre à huile:

N.B. Après le démarrage du moteur, le témoin d’alerte de la pression d’huile moteur doit s’éteindre. ATTENTION FCA20860 Si le témoin d’alerte de la pression d’huile tremblote ou ne s’éteint pas même si le niveau d’huile est conforme, couper immédiatement le moteur, et faire contrôler le véhicule par un con- cessionnaire Yamaha.

11. Couper le moteur, attendre quelques

minutes que l’huile se stabilise, puis vérifier le niveau d’huile et faire l’ap- point, si nécessaire. FAU85450 Pourquoi Yamalube L’huile YAMALUBE est un produit YAMAHA d’origine, fruit de la passion et de la conviction des ingénieurs que l’huile est une composante moteur liquide impor- tante. Nous formons des équipes spéciali- sées dans les domaines du génie méca- nique, de la chimie, de l’électronique et des essais sur piste, afin de leur faire concevoir à la fois le moteur et l’huile qu’il utilisera. Les huiles Yamalube bénéficient des quali- tés de l’huile de base et d’une proportion idéale d’additifs afin de garantir la confor- mité de l’huile finale à nos normes de ren- dement. Les huiles minérales, semi-synthé- tiques et synthétiques Yamalube ont, par conséquent, leurs propres caractères et valeurs. Grâce à l’expérience acquise par Yamaha au cours de nombreuses années consacrées à la recherche et au dévelop- pement d’huile depuis les années 1960, l’huile Yamalube est le meilleur choix pour votre moteur Yamaha. FAU20071 Liquide de refroidissement Il faut contrôler le niveau du liquide de re- froidissement avant chaque départ. Il con- vient également de changer le liquide de re- froidissement aux fréquences spécifiées dans le tableau des entretiens et grais- sages périodiques. FAUN2231 Contrôle du niveau

1. Placer le véhicule sur un plan de ni-

veau et veiller à ce qu’il soit dressé à la verticale. N.B. Le niveau du liquide de refroidisse- ment doit être vérifié le moteur froid, car il varie en fonction de la tempéra- ture du moteur. S’assurer que le véhicule est bien à la verticale avant de contrôler le niveau du liquide de refroidissement. Une lé- gère inclinaison peut entraîner des er- reurs de lecture.

2. Retirer le cache gauche après avoir

déposé ses boulons. UB2XF0F0.book Page 13 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-14

3. Contrôler le niveau du liquide de re-froidissement dans le vase d’expan-sion.

N.B. Le niveau du liquide de refroidissement doitse situer entre les repères de niveau mini-mum et maximum.4. Si le niveau du liquide de refroidisse-ment est inférieur ou égal au repère deniveau minimum, déposer le cachesupérieur, le carénage latéral gaucheet le cache du vase d’expansion pourpouvoir accéder à ce dernier.1. Cache latéral gauche2. Vis

1. Repère de niveau maximum2. Repère de niveau minimum3. Vase d’expansion

1. Cache supérieur2. Rivet démontable3. Vis4. Flanc de carénage gauche5. Écrou et rondelle6. Vis1. Vis2. Cache du vase d’expansion

5. Retirer le bouchon du vase d’expan-

sion, ajouter du liquide de refroidisse- ment jusqu’au repère de niveau maxi- mum, puis remettre le bouchon en place. AVERTISSEMENT ! Retirer uniquement le bouchon du vase d’expansion. Ne jamais essayer de retirer le bouchon du radiateur tant que le moteur est chaud. [FWA15162] ATTENTION : Si l’on ne peut se pro- curer du liquide de refroidissement, utiliser de l’eau distillée ou de l’eau du robinet douce. Ne pas utiliser d’eau dure ou salée, car cela en- dommagerait le moteur. Si l’on a utilisé de l’eau au lieu de liquide de refroidissement, il faut la remplacer par du liquide de refroidissement dès que possible afin de protéger le circuit de refroidissement du gel et de la corrosion. Si on a ajouté de l’eau au liquide de refroidissement, il convient de faire rétablir le plus rapidement possible le taux d’anti- gel par un concessionnaire Yamaha, afin de rendre toutes ses propriétés au liquide de refroidisse- ment. [FCA10473]

6. Reposer le cache du vase d’expan-

7. Reposer le carénage latéral gauche,

puis le cache supérieur. N.B. Loger les ergots du carénage dans les ori- fices, comme illustré.

8. Reposer le cache latéral gauche.

FAU33032 Changement du liquide de refroidisse- ment Il convient de changer le liquide de refroi- dissement aux fréquences spécifiées dans le tableau des entretiens et graissages pé- riodiques. Confier le changement du liquide de refroidissement à un concessionnaire Yamaha. AVERTISSEMENT ! Ne jamais essayer de retirer le bouchon du radia- teur tant que le moteur est chaud. [FWA10382]1. Bouchon du vase d’expansion Capacité du vase d’expansion (jusqu’au repère de niveau maximum) :

1. Orifice2. Patte de fixation3. Flanc de carénage gauche

FAUN2240 Remplacement de l’élément du filtre à air et nettoyage du tube de vidange Il convient de remplacer l’élément du filtre àair aux fréquences spécifiées dans le ta-bleau des entretiens et graissages pério-diques. Remplacer plus fréquemment l’élé-ment du filtre à air lorsque le véhicule estutilisé dans des zones très poussiéreusesou humides. Il faut également contrôler fré-quemment le tube de vidange du boîtier defiltre à air et le nettoyer, si nécessaire. Remplacement de l’élément du filtre à air 1. Déposer la selle du pilote. (Voir page3-18.)2. Retirer le cache gauche après avoirdéposé ses boulons.3. Déposer le couvercle du réservoir decarburant après avoir retiré ses vis etses rivets démontables.4. Retirer le couvercle du boîtier de filtreà air après avoir retiré ses vis.5. Extraire l’élément du filtre à air.6. Loger un élément neuf dans le boîtierde filtre à air. ATTENTION : S’assurerque l’élément du filtre à air est cor- rectement logé dans le boîtier de filtre à air. Ne jamais mettre le mo-teur en marche avant d’avoir re-1. Cache latéral gauche2. Vis1. Couvercle du réservoir de carburant2. Vis3. Rivet démontable

1. Couvercle du boîtier de filtre à air2. Vis1. Élément du filtre à air

monté l’élément du filtre à air. Une usure excessive du ou des pistons et/ou du ou des cylindres pourrait en résulter. [FCA10482]7. Remettre le couvercle du boîtier defiltre à air en place et le fixer à l’aide deses vis.8. Remettre le couvercle du réservoir decarburant en place en reposant ses viset ses rivets démontables.9. Remettre le cache gauche en place etle fixer à l’aide des boulons.10. Remettre la selle du pilote en place. Nettoyage du tube de vidange du boîtier de filtre à air1. Contrôler si le tube de vidange, situédevant le boîtier de filtre à air, contientde l’eau ou des crasses.2. S’il y a présence d’eau et de crasse,retirer et nettoyer le tube, puis remon-ter ce dernier.FAU21386 Contrôle de la garde de la poi- gnée des gaz Mesurer la garde de la poignée des gazcomme illustré.Contrôler régulièrement la garde de la poi-gnée des gaz et, si nécessaire, la faire ré-gler par un concessionnaire Yamaha.1. Tube de vidange du filtre à air

1. Garde de la poignée des gaz

Garde de la poignée des gaz : 3.0–5.0 mm (0.12–0.20 in)

FAU21403 Jeu de soupape Les soupapes sont des pièces importantes du moteur et comme leur jeu se modifie à la longue, elles doivent être contrôlées et ré- glées aux fréquences spécifiées dans le ta- bleau des entretiens. Un mauvais ajuste- ment des soupapes peut dérégler l’alimentation en carburant/air, générer un bruit de moteur anormal et, à force, endom- mager le moteur. Il convient donc de vérifier et de régler régulièrement le jeu de sou- pape chez votre concessionnaire Yamaha. N.B. Le moteur doit être froid pour effectuer cet entretien. FAU69761 Pneus Les pneus sont le seul contact entre le vé- hicule et la route. Quelles que soient les conditions de conduite, la sécurité repose sur une très petite zone de contact avec la route. Par conséquent, il est essentiel de garder en permanence les pneus en bon état et de les remplacer au moment oppor- tun par les pneus spécifiés. Pression de gonflage Il faut contrôler et, le cas échéant, régler la pression de gonflage des pneus avant cha- que utilisation du véhicule. AVERTISSEMENT FWA10504 La conduite d’un véhicule dont les pneus ne sont pas gonflés à la pression cor- recte peut être la cause de blessures graves, voire de mort, en provoquant une perte de contrôle. Contrôler et régler la pression de gonflage des pneus lorsque ceux-ci sont à la température ambiante. Adapter la pression de gonflage des pneus à la vitesse de conduite et au poids total du pilote, du pas- sager, des bagages et des acces- soires approuvés pour ce modèle. AVERTISSEMENT FWA10512 Ne jamais surcharger le véhicule. La conduite d’un véhicule surchargé peut être la cause d’un accident. Pression de gonflage à froid : 1 personne : Avant : 200 kPa (2.00 kgf/cm, 29 psi) Arrière : 250 kPa (2.50 kgf/cm, 36 psi) 2 personnes : Avant : 200 kPa (2.00 kgf/cm, 29 psi) Arrière : 250 kPa (2.50 kgf/cm, 36 psi) Charge maximale : Véhicule : 160 kg (353 lb) La charge maximale du véhicule est constituée du poids cumulé du pi- lote, du passager, du chargement et de tous les accessoires. UB2XF0F0.book Page 18 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-19

Contrôle des pneus Contrôler les pneus avant chaque départ. Si la sculpture de pneu présente des lignes transversales (profondeur de sculpture mi- nimale), si un clou ou des éclats de verre sont incrustés dans le pneu ou si son flanc est craquelé, faire remplacer immédiate- ment le pneu par un concessionnaire Yamaha. N.B. La limite de profondeur des sculptures peut varier selon les législations nationales. Il faut toujours se conformer à la législation du pays dans lequel on utilise le véhicule. AVERTISSEMENT FWA10472 Faire remplacer par un concession- naire Yamaha tout pneu usé à l’ex- cès. La conduite avec des pneus usés compromet la stabilité du vé- hicule et est en outre illégale. Le remplacement des pièces se rapportant aux freins et aux roues doit être confié à un concession- naire Yamaha, car celui-ci possède les connaissances et l’expérience nécessaires à ces travaux. Après avoir remplacé un pneu, évi- ter de faire de la vitesse jusqu’à ce que le pneu soit “rodé” et ait acquis toutes ses caractéristiques. Renseignements sur les pneus Ce modèle est équipé de pneus sans chambre à air (Tubeless) et de valves de gonflage. Les pneus s’usent, même s’ils n’ont pas été utilisés ou n’ont été utilisés qu’occasionnel- lement. Des craquelures sur la bande de roulement et les flancs du pneu, parfois ac- compagnées d’une déformation de la car- casse, sont des signes significatifs du vieil- lissement du pneu. Les vieux pneus et les pneus usagés doivent être contrôlés par des professionnels du pneumatique afin de s’assurer qu’ils peuvent encore servir. AVERTISSEMENT FWA10462 Les pneus avant et arrière doivent être de la même conception et du même fa- bricant afin de garantir une bonne tenue de route et éviter les accidents. Après avoir subi de nombreux tests, seuls les pneus cités ci-après ont été homolo- gués par Yamaha pour ce modèle.

2. Profondeur de sculpture de pneu

Profondeur de sculpture de pneu minimale (avant et arrière) :

Pneu avant : Taille : 110/70R17M/C 54H Fabricant/modèle :

Pneu arrière : Taille : 140/70R17M/C 66H Fabricant/modèle : DUNLOP/GPR-300 UB2XF0F0.book Page 19 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-20

FAU21963 Roues coulées Pour assurer un fonctionnement optimal, une longue durée de service et une bonne sécurité de conduite, prendre note des points suivants concernant les roues re- commandées. Avant chaque démarrage, il faut s’as- surer que les jantes de roue ne sont pas craquelées, qu’elles n’ont pas de saut et ne sont ni voilées ni autrement endommagées. Si une roue est en- dommagée de quelque façon, la faire remplacer par un concessionnaire Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute roue déformée ou craquelée doit être remplacée. Il faut équilibrer une roue à chaque fois que le pneu ou la roue sont remplacés ou remis en place après démontage. Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise tenue de route et réduit la durée de service du pneu. FAUN2251 Réglage de la garde du levier d’embrayage Mesurer la garde du levier d’embrayage comme illustré. Contrôler régulièrement la garde du levier d’embrayage et, si nécessaire, la régler comme suit.

1. Desserrer le contre-écrou situé au le-

2. Pour augmenter la garde du levier

d’embrayage, tourner le boulon de ré- glage de la garde dans le sens (a). Pour la réduire, tourner le boulon de réglage dans le sens (b). N.B. Si la garde du levier d’embrayage spécifiée a été obtenue comme expliqué ci-dessus, sauter les étapes 3–8.

3. Desserrer le câble d’embrayage en

tournant le boulon de réglage au levier d’embrayage à fond dans le sens (a).

4. Déposer le cache latéral droit après

avoir retiré les boulons.

5. Déposer le cache supérieur et le caré-

1. Vis de réglage de la garde du levier d’em-brayage2. Contre-écrou3. Garde du levier d’embrayage

1. Cache latéral droit2. Vis

6. Desserrer le contre-écrou au carter

7. Pour augmenter la garde du levier

d’embrayage, tourner l’écrou de ré- glage de la garde dans le sens (a). Pour la réduire, tourner l’écrou de ré- glage dans le sens (b).

8. Serrer le contre-écrou au carter mo-

9. Reposer le carénage latéral droit, puis

le cache supérieur. N.B. Loger les ergots du carénage dans les ori- fices, comme illustré.

10. Reposer le cache latéral droit.

11. Serrer le contre-écrou au levier d’em-

1. Rivet démontable2. Cache3. Vis4. Flanc de carénage droit5. Vis

1. Contre-écrou2. Écrou de réglage de la garde du levier d’em-brayage

1. Orifice2. Patte de fixation3. Flanc de carénage droit

FAU37914 Contrôle de la garde du levier de frein La garde à l’extrémité du levier de frein doitêtre inexistante. Si ce n’est pas le cas, fairecontrôler le circuit des freins par un con-cessionnaire Yamaha. AVERTISSEMENT FWA14212 Une sensation de mollesse dans le levier de frein pourrait signaler la présence d’air dans le circuit de freinage. Dans ce cas, ne pas utiliser le véhicule avantd’avoir fait purger le circuit par un con-cessionnaire Yamaha. La présence d’air dans le circuit hydraulique réduit la puis- sance de freinage et cela pourrait provo- quer la perte de contrôle du véhicule et être la cause d’un accident. FAU36505 Contacteurs de feu stop Le feu stop doit s’allumer juste avant que lefreinage ait lieu. Le feu stop est activé pardes contacteurs raccordés au levier defrein et à la pédale de frein. Les contacteursde feu stop étant des composants du sys-tème d’antiblocage des roues, ils ne doi-vent être réparés que par un concession-naire Yamaha.FAU22393 Contrôle des plaquettes de frein avant et arrière Contrôler l’usure des plaquettes de freinavant et arrière aux fréquences spécifiéesdans le tableau des entretiens et grais-sages périodiques.FAU22434Plaquettes de frein avant Sur chaque plaquette de frein avant fi-gurent des rainures d’indication d’usure.Ces rainures permettent de contrôlerl’usure des plaquettes sans devoir démon-ter le frein. Contrôler l’usure des plaquettesen vérifiant les rainures. Si une plaquette defrein est usée au point que ses rainures ont1. Garde nulle au levier de frein

1. Rainure d’indication d’usure de plaquette de frein

presque disparu, faire remplacer la paire de plaquettes par un concessionnaire Yamaha. FAU36721 Plaquettes de frein arrière Sur chaque plaquette de frein arrière fi- gurent des rainures d’indication d’usure. Ces rainures permettent de contrôler l’usure des plaquettes sans devoir démon- ter le frein. Contrôler l’usure des plaquettes en vérifiant les rainures. Si une plaquette de frein est usée au point que ses rainures ont presque disparu, faire remplacer la paire de plaquettes par un concessionnaire Yamaha. FAU40262 Contrôle du niveau du liquide de frein Avant de démarrer, s’assurer que le niveau du liquide de frein dépasse le repère de ni- veau minimum. S’assurer que le haut du ré- servoir est à l’horizontale avant de vérifier le niveau du liquide de frein. Faire l’appoint de liquide de frein si nécessaire. Frein avant Frein arrière AVERTISSEMENT FWA16011 Un entretien incorrect peut entraîner la perte de capacité de freinage. Prendre les précautions suivantes : Un niveau du liquide de frein insuffi- sant pourrait provoquer la forma- tion de bulles d’air dans le circuit de freinage, ce qui réduirait l’efficacité des freins. Nettoyer le bouchon de remplis- sage avant de le retirer. Utiliser ex- clusivement du liquide de frein DOT 4 provenant d’un bidon neuf.

1. Rainure d’indication d’usure de plaquette de frein

1. Repère de niveau minimum

1. Repère de niveau minimum

Liquide de frein spécifié : DOT 4

Utiliser uniquement le liquide de frein spécifié, sous peine de risquer d’abîmer les joints en caoutchouc, ce qui provoquerait une fuite. Toujours faire l’appoint avec un li- quide de frein du même type que celui qui se trouve dans le circuit. L’ajout d’un liquide de frein autre que le DOT 4 risque de provoquer une réaction chimique nuisible. Veiller à ne pas laisser pénétrer d’eau ni des poussières dans le ré- servoir de liquide de frein. L’eau abaisse nettement le point d’ébulli- tion du liquide et risque de provo- quer un bouchon de vapeur ou “va- por lock” ; la crasse risque d’obstruer les valves du système hydraulique ABS. ATTENTION FCA17641 Le liquide de frein risque d’endommager les surfaces peintes ou en plastique. Toujours essuyer soigneusement toute trace de liquide renversé. L’usure des plaquettes de frein entraîne une baisse progressive du niveau du li- quide de frein. Un niveau de liquide bas peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de frein ; il convient dès lors de contrôler l’usure des plaquettes et l’étanchéité du circuit de frein. Si le niveau du liquide de frein diminue soudainement, faire contrôler le véhicule par un concessionnaire Yamaha avant de reprendre la route. FAU22734 Changement du liquide de frein Faire remplacer le liquide de frein tous les 2 ans par un concessionnaire Yamaha. Faire également remplacer les joints de maître- cylindre et d’étrier de frein, ainsi que les du- rites de frein aux fréquences indiquées ci- dessous ou plus tôt si elles sont endomma- gées ou qu’elles fuient. Joints de frein : tous les 2 ans Durites de frein : tous les 4 ans UB2XF0F0.book Page 24 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-25

FAU22762 Tension de la chaîne de trans- mission Contrôler et, si nécessaire, régler la tension de la chaîne de transmission avant chaque départ. FAU74253 Contrôle de la tension de la chaîne de transmission

1. Dresser la moto sur sa béquille laté-

rale. N.B. Le contrôle et le réglage de la tension de la chaîne de transmission doit se faire sans charge aucune sur la moto.

2. Engager le point mort.

3. Mesurer la tension comme illustré.

4. Si la tension de chaîne de transmis-

sion est incorrecte, la régler comme suit. ATTENTION : Une chaîne mal tendue impose des efforts exces- sifs au moteur et à d’autres pièces essentielles, et risque de sauter ou de casser. Pour éviter ce problème, veiller à ce que la tension de la chaîne de transmission soit tou- jours dans les limites spécifiées. [FCA10572]FAU62983 Réglage de la tension de la chaîne de transmission Consulter un concessionnaire Yamaha avant de régler la tension de la chaîne de transmission.

1. Retirer le capuchon du tendeur de

chaîne de transmission, puis desser- rer l’écrou d’axe et le contre-écrou de chaque côté du bras oscillant.

2. Pour tendre la chaîne de transmission,

tourner l’écrou de réglage de la ten- sion de chaque côté du bras oscillant dans le sens (a). Pour détendre la chaîne de transmission, tourner l’écrou de réglage de chaque côté du bras oscillant dans le sens (b), puis pousser la roue arrière vers l’avant.

1. Tension de la chaîne de transmission

Tension de la chaîne de transmission : 35.0–45.0 mm (1.38–1.77 in)

1. Écrou d’axe2. Contre-écrou3. Cache du tendeur de chaîne de transmis-

N.B. Se servir des repères d’alignement situés de part et d’autre du bras oscillant afin de régler les deux tendeurs de chaîne de transmission de façon identique, et donc, de permettre un alignement de roue cor- rect.

3. Serrer l’écrou d’axe, puis serrer les

contre-écrous à leur couple de ser- rage spécifique.

4. S’assurer que les tendeurs de chaîne

sont réglés de la même façon, que la tension de la chaîne est correcte, et que la chaîne se déplace sans accroc.

5. Reposer les capuchons du tendeur de

chaîne de transmission. FAU23027 Nettoyage et graissage de la chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans- mission aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques, sinon elle s’usera rapidement, sur- tout lors de la conduite dans les régions hu- mides ou poussiéreuses. Entretenir la chaîne de transmission comme suit. ATTENTION FCA10584 Il faut lubrifier la chaîne de transmission après avoir lavé la moto et après avoir roulé sous la pluie ou des surfaces mouillées.

1. Laver la chaîne de transmission à

l’aide d’un nettoyant pour chaîne de transmission et d’une petite brosse à poils doux. ATTENTION : Ne pas nettoyer la chaîne de transmission à la vapeur, au jet à forte pression ou à l’aide de dissolvants inappro- priés, car cela endommagerait ses joints toriques. [FCA11122]

2. Essuyer soigneusement la chaîne.

3. Lubrifier abondamment la chaîne de

transmission à l’aide d’un lubrifiant spécial pour chaîne à joints toriques. ATTENTION : Ne pas utiliser de

1. Écrou de réglage de la tension de la chaîne de transmission

1. Repères d’alignement2. Tendeur de chaîne de transmission

Couples de serrage : Écrou d’axe : 57 N·m (5.7 kgf·m, 42 lb·ft) Contre-écrou : 16 N·m (1.6 kgf·m, 12 lb·ft)

l’huile moteur ni tout autre lubri- fiant, car ceux-ci pourraient conte- nir des additifs qui endommage- raient les joints toriques de la chaîne de transmission. [FCA11112]FAU23098 Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous les câbles de commande avant chaque départ. Il faut en outre lubrifier les câbles et leurs extrémités quand néces- saire. Si un câble est endommagé ou si son fonctionnement est dur, le faire contrôler et remplacer, si nécessaire, par un conces- sionnaire Yamaha. AVERTISSEMENT ! Veiller à ce que les gaines de câble et les logements de câble soient en bon état, sans quoi les câbles vont rouiller rapide- ment, ce qui risquerait d’empêcher leur bon fonctionnement. Remplacer tout câble endommagé dès que possible afin d’éviter un accident. [FWA10712]FAU49921 Contrôle et lubrification de la poignée et du câble des gaz Contrôler le fonctionnement de la poignée des gaz avant chaque départ. Il convient en outre de faire lubrifier le câble par un con- cessionnaire Yamaha aux fréquences spé- cifiées dans le tableau des entretiens et graissages périodiques. Lubrifiant recommandé: Lubrifiant Yamaha pour câbles ou autre lubrifiant approprié UB2XF0F0.book Page 27 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-28

FAU44276 Contrôle et lubrification de la pé- dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de frein et du sélecteur avant chaque dé- part et lubrifier les articulations quand né- cessaire. Pédale de frein Sélecteur au pied FAU23144 Contrôle et lubrification des le- viers de frein et d’embrayage Contrôler le fonctionnement des leviers de frein et d’embrayage avant chaque départ et lubrifier les articulations de levier quand nécessaire. Levier de frein Levier d’embrayage Lubrifiant recommandé: Graisse à base de savon au lithium UB2XF0F0.book Page 28 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-29

FAU23203 Contrôle et lubrification de la bé- quille latérale Contrôler le fonctionnement de la béquille latérale avant chaque départ et lubrifier son articulation et les points de contact des surfaces métalliques quand nécessaire. AVERTISSEMENT FWA10732 Si la béquille latérale ne se déploie et ne se replie pas en douceur, la faire contrô- ler et, si nécessaire, réparer par un con- cessionnaire Yamaha. Une béquille laté- rale déployée risque de toucher le sol et de distraire le pilote, qui pourrait perdre le contrôle du véhicule. FAUM1653 Lubrification des pivots du bras oscillant Faire contrôler les pivots du bras oscillant par un bras oscillant aux fréquences spéci- fiées dans le tableau des entretiens et graissages périodiques. Lubrifiants recommandés : Levier de frein : Graisse silicone Levier d’embrayage : Graisse à base de savon au li- thium Lubrifiant recommandé: Graisse à base de savon au lithium Lubrifiant recommandé: Graisse à base de savon au lithium UB2XF0F0.book Page 29 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-30

FAU23273 Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la fourche en procédant comme suit aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques. Contrôle de l’état général S’assurer que les tubes plongeurs ne sont ni griffés ni endommagés et que les fuites d’huile ne sont pas importantes. Contrôle du fonctionnement

1. Placer le véhicule sur un plan horizon-

tal et veiller à ce qu’il soit dressé à la verticale. AVERTISSEMENT ! Pour éviter les accidents corporels, caler solidement le véhicule pour qu’il ne puisse se renverser. [FWA10752]

2. Tout en actionnant le frein avant, ap-

puyer fermement à plusieurs reprises sur le guidon afin de contrôler si la fourche se comprime et se détend en douceur. ATTENTION FCA10591 Si la fourche est endommagée ou si elle ne fonctionne pas en douceur, la faire contrôler et, si nécessaire, réparer par un concessionnaire Yamaha. FAU23285 Contrôle de la direction Des roulements de direction usés ou des- serrés peuvent représenter un danger. Il convient dès lors de vérifier le fonctionne- ment de la direction en procédant comme suit aux fréquences spécifiées dans le ta- bleau des entretiens et graissages pério- diques.

1. Soulever la roue avant. (Voir page

6-36.) AVERTISSEMENT ! Pour évi- ter les accidents corporels, caler solidement le véhicule pour qu’il ne puisse se renverser. [FWA10752]

2. Maintenir la base des bras de fourche

et essayer de les déplacer vers l’avant et l’arrière. Si un jeu quelconque est ressenti, faire contrôler et, si néces- saire, réparer la direction par un con- cessionnaire Yamaha. UB2XF0F0.book Page 30 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-31

FAU23292 Contrôle des roulements de roue Contrôler les roulements de roue avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques. Si le moyeu de roue a du jeu ou si la roue ne tourne pas régulièrement, faire contrôler les roulements de roue par un concessionnaire Yamaha. FAU50583 Batterie La batterie se trouve sous la selle du pilote. Cette batterie est de type plomb-acide à régulation par soupape (VRLA). Il n’est pas nécessaire de contrôler le niveau d’électro- lyte ni d’ajouter de l’eau distillée. Il convient toutefois de vérifier la connexion des câbles de batterie et de resserrer, si néces- saire. AVERTISSEMENT FWA10761 L’électrolyte de batterie est extrê- mement toxique, car l’acide sulfu- rique qu’il contient peut causer de graves brûlures. Éviter tout contact d’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro- téger les yeux lors de travaux à proximité d’une batterie. En cas de contact avec de l’électrolyte, effec- tuer les PREMIERS SOINS suivants.

• EXTERNE : rincer abondamment à l’eau courante.

• INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate- ment un médecin.

• YEUX : rincer à l’eau courante pendant 15 minutes et consulter rapidement un médecin. Les batteries produisent de l’hydro- gène, un gaz inflammable. Éloigner la batterie des étincelles, flammes, cigarettes, etc., et toujours veiller à bien ventiler la pièce où l’on re- charge une batterie, si la charge est effectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DE

PORTÉE DES ENFANTS. ATTENTION FCA10621 Ne jamais enlever le capuchon d’étan- chéité des éléments de la batterie, sous peine d’endommager la batterie de fa- çon irréversible.

1. Batterie2. Câble négatif de batterie (noir)3. Câble positif de batterie (rouge)

Charge de la batterie Confier la charge de la batterie à un con- cessionnaire Yamaha si elle semble être déchargée. Ne pas oublier qu’une batterie se décharge plus rapidement si le véhicule est équipé d’accessoires électriques. ATTENTION FCA16522 Recourir à un chargeur spécial à tension constante pour charger les batteries de type plomb-acide à régulation par sou- pape (VRLA). Le recours à un chargeur de batterie conventionnel endommage- rait la batterie. Entreposage de la batterie

1. Quand le véhicule est remisé pour

plus d’un mois, déposer la batterie, la recharger complètement et la ranger dans un endroit frais et sec. ATTENTION : Avant de déposer la batterie, s’assurer de désactiver le contacteur à clé, puis débrancher le câble négatif avant de débrancher le câble positif. [FCA16304]

2. Quand la batterie est remisée pour

plus de deux mois, il convient de la contrôler au moins une fois par mois et de la recharger quand nécessaire.

3. Charger la batterie au maximum avant

de la remonter sur le véhicule. ATTENTION : Avant de reposer la batterie, s’assurer de désactiver le contacteur à clé, puis brancher le câble positif avant de brancher le câble négatif. [FCA16842]

4. Après avoir remonté la batterie, tou-

jours veiller à connecter correctement ses câbles aux bornes. ATTENTION FCA16531 Toujours veiller à ce que la batterie soit chargée. Remiser une batterie déchar- gée risque de l’endommager de façon ir- réversible. FAUN3300 Remplacement des fusibles Le fusible principal se trouve sous la selle du passager. Les boîtiers à fusibles, qui contiennent les fusibles protégeant les cir- cuits individuels, se trouvent derrière le ca- che central. Procéder comme suit pour accéder au fu- sible principal.

1. Retirer la selle du passager. (Voir page

2. Déposer le plateau après avoir retiré

ses rivets démontables.

3. Remettre en place le cache du relais

4. Débrancher le coupleur du relais du

démarreur en appuyant des deux cô- tés.

5. Brancher le coupleur du relais du dé-

marreur, puis faire glisser le cache dans sa position d’origine.

6. Remettre le plateau en place, puis re-

poser les rivets démontables.

7. Remettre la selle du passager en

place. N.B. Pour accéder au boîtier à fusibles, retirer le cache central. (Voir page 3-18.) Si un fusible est grillé, le remplacer comme suit.

1. Désactiver le contacteur à clé et cou-

per le circuit électrique concerné.

1. Cache du relais de démarreur2. Coupleur de relais de démarreur3. Fusible principal4. Fusible principal de rechange

1. Boîtier à fusibles 11. Fusible d’allumage2. Fusible du système de signalisation3. Fusible du bloc de commande ABS4. Fusible de phare5. Fusible de sauvegarde (montre)6. Fusible du moteur du ventilateur de radia- teur

1. Boîtier à fusibles 21. Fusible de rechange2. Fusible du solénoïde d’ABS3. Fusible du moteur ABS

2. Déposer le fusible grillé et le rempla-

cer par un fusible neuf de l’intensité spécifiée. AVERTISSEMENT ! Ne pas utiliser de fusible de calibre su- périeur à celui recommandé afin d’éviter de gravement endommager l’installation électrique, voire de provoquer un incendie. [FWA15132]

3. Activer le contacteur à clé et allumer le

circuit électrique concerné afin de vé- rifier si le dispositif électrique fonc- tionne.

4. Si le fusible neuf grille immédiatement,

faire contrôler l’installation électrique par un concessionnaire Yamaha. FAU80380 Éclairage du véhicule Sauf l’ampoule de l’éclairage de la plaque d’immatriculation, toutes les lampes de ce modèle sont des LED. Si une LED ne s’allume pas, vérifier les fu- sibles et faire contrôler le véhicule par un concessionnaire Yamaha. Si l’éclairage de la plaque d’immatriculation ne s’allume pas, vérifier et remplacer l’ampoule. (Voir page 6-35.) ATTENTION FCA16581 Ne pas coller de pellicules colorées ni autres adhésifs sur la lentille du phare. Fusibles spécifiés : Fusible principal:

Fusible du système de signalisa- tion:

Fusible du moteur du ventilateur de radiateur:

Fusible du moteur ABS:

Fusible du solénoïde d’ABS:

Fusible du bloc de commande ABS:

Fusible de sauvegarde:

1. Veilleuse2. Phare (feu de croisement)3. Phare (feu de route)

FAU62670 Remplacement de l’ampoule de l’éclairage de la plaque d’imma- triculation

1. Retirer la bavette après avoir retiré ses

2. Retirer le cache inférieur du garde-

boue arrière après avoir retiré les bou- lons et les vis.

3. Tirer sur la douille de l’ampoule

d’éclairage de la plaque d’immatricu- lation pour déposer la douille et l’am- poule.

4. Extraire l’ampoule grillée en tirant sur

5. Monter une ampoule neuve dans la

6. Reposer l’ampoule et sa douille en ap-

puyant sur cette dernière.

7. Remettre le cache inférieur du garde-

boue arrière en place et le fixer à l’aide des boulons et des vis.

8. Remettre la bavette en place et la fixer

à l’aide des rivets démontables.

1. Cache pare-boue2. Rivet démontable

1. Vis2. Vis3. Cache inférieur du garde-boue arrière

1. Ampoule d’éclairage de la plaque d’immatri-culation2. Douille d’ampoule d’éclairage de la plaque d’immatriculation

FAU67131 Calage de la moto Ce modèle n’étant pas équipé d’une bé- quille centrale, utiliser une béquille d’atelier avant de démonter une roue ou avant d’ef- fectuer tout autre travail qui requiert de re- dresser la moto à la verticale. S’assurer que la moto est stable et à la ver- ticale avant de commencer l’entretien. FAU25872 Diagnostic de pannes Bien que les véhicules Yamaha subissent une inspection rigoureuse à la sortie d’usine, une panne peut toujours survenir. Toute défaillance des systèmes d’alimenta- tion, de compression ou d’allumage, par exemple, peut entraîner des problèmes de démarrage et une perte de puissance. Les schémas de diagnostic de pannes ci- après permettent d’effectuer rapidement et en toute facilité le contrôle de ces pièces essentielles. Si une réparation quelconque est requise, confier la moto à un conces- sionnaire Yamaha, car ses techniciens qua- lifiés disposent des connaissances, du sa- voir-faire et des outils nécessaires à son entretien adéquat. Pour tout remplacement, utiliser exclusive- ment des pièces Yamaha d’origine. En ef- fet, les pièces d’autres marques peuvent sembler identiques, mais elles sont sou- vent de moindre qualité. Ces pièces s’use- ront donc plus rapidement et leur utilisation pourrait entraîner des réparations oné- reuses. AVERTISSEMENT FWA15142 Lors de la vérification du circuit d’ali- mentation, ne pas fumer, et s’assurer de l’absence de flammes nues ou d’étin- celles à proximité, y compris de veil- leuses de chauffe-eau ou de chaudières. L’essence et les vapeurs d’essence peu- vent s’enflammer ou exploser, et provo- quer des blessures et des dommages matériels graves.

1. Béquille d’atelier (exemple)

FAU86350 Tableau de recherche des pannes Contrôler le niveau de carburant dans le réservoir de carburant.

Niveau de carburant suffisantRéservoir de carburant videContrôler la batterie.Faire le plein de carburant.Le moteur ne se met pas en marche.Contrôler la batterie.Essayer de démarrer le moteur.

CompressionPas de compressionFaire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.Faire contrôler le véhicule par un concessionnaire Yamaha.Déposer la bougie et contrôler les électrodes.

Essuyer avec un chiffon sec et corriger l’écartement des électrodes ou remplacer la/les bougie(s).Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche. Contrôler la compression.SèchesHumidesEssayer de démarrer le moteur.Le moteur ne se met pas en marche. Contrôler l’allumage.Actionner le démarreurélectrique.

Le démarreur tourne rapidement.Le démarreur tourne lentement.La batterie est en bon état.Vérifier la connexion des câbles de batterie et, si nécessaire, charger la batterie. UB2XF0F0.book Page 37 Wednesday, September 29, 2021 8:57 AMEntretien périodique et réglage 6-38

FAU86420 Surchauffe du moteur AVERTISSEMENT FWAT1041 Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi. Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever. N.B. Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que possible par le liquide de refroidissement recommandé. Veiller à attendre que le moteur ait refroidi.Contrôler le niveau du liquide de refroidissement dans le vase d’expansion et le radiateur. Le niveau de liquide de refroidissement est correct.Le niveau du liquide de refroidissement est bas. Contrôler le circuit de refroidissement et s’assurer de l ’absence de toute fuite. Faire contrôler par un concessionnaire Yamaha et réparer le circuit de refroidissement. Ajouter du liquide de refroidissement. (Voir le N.B.) Démarrer le moteur. Si le moteur surchauffe de nouveau, le faire contrôler par un concessionnaire Yamaha et réparer le circuit de refroidissement. Présence d’une fuite.Absence de fuite. UB2XF0F0.book Page 38 Wednesday, September 29, 2021 8:57 AMSoin et remisage de la moto 7-1

FAU37834 Remarque concernant les pièces de couleur mate ATTENTION FCA15193 Certains modèles sont équipés de piè- ces à finition mate. Demander conseil à un concessionnaire Yamaha au sujet des produits d’entretien à utiliser avant de procéder au nettoyage du véhicule. L’emploi de brosses, de produits chimiques mordants ou de détachants griffera ou endommagera la surface de ces pièces. Il convient également de ne pas enduire les pièces à finition mate de cire. FAU83443 Entretien Un nettoyage fréquent et minutieux du vé- hicule améliorera non seulement son appa- rence, mais également ses performances générales ainsi que la durée de vie utile de nombreux composants. Le lavage, le net- toyage et le polissage du véhicule vous donneront également l’occasion d’inspec- ter plus fréquemment son état. Veiller à la- ver le véhicule après avoir roulé sous la pluie ou près de la mer, car le sel est corro- sif pour les métaux. N.B. Il est possible que du sel soit épandu sur les routes des régions à fortes chutes de neige pour faire fondre la neige ou le verglas. Ce sel peut rester sur les routes jusqu’au printemps ; veiller donc à laver le dessous et les parties du châssis après avoir roulé dans ces régions. Les produits d’entretien Yamaha d’origine sont vendus sous la marque YAMALUBE sur de nombreux mar- chés dans le monde. Consulter votre concessionnaire Yamaha pour des conseils de net- toyage supplémentaires. ATTENTION FCA26280 Un nettoyage incorrect peut provoquer des dommages à la fois esthétiques et mécaniques. Ne pas utiliser : de nettoyeurs à haute pression ou à jet de vapeur. Un nettoyage à une pression excessive peut entraîner des infiltrations d’eau et la détério- ration des roulements de roue, des freins, des joints de transmission et des composants électriques. Éviter d’appliquer des détergents à haute pression tels que ceux qui sont dis- ponibles dans les stations de la- vage automatiques. des produits chimiques abrasifs dont les nettoyants pour jantes à haute teneur en acide, surtout sur les jantes en magnésium ou les roues à rayons. des produits chimiques décapants, des nettoyants abrasifs à base de mélange, ou encore de la cire sur des pièces aux finitions mates. Les brosses peuvent rayer ou endom- mager les finitions mates ; utiliser une éponge douce ou un chiffon uniquement. UB2XF0F0.book Page 1 Wednesday, September 29, 2021 8:57 AMSoin et remisage de la moto 7-2

des chiffons, éponges ou brosses ayant été en contact avec des pro- duits nettoyants abrasifs ou des produits chimiques agressifs comme les dissolvants, l’essence, les produits antirouille, le liquide de frein ou l’antigel, etc. Avant le lavage

1. Garer le véhicule à l’abri de la lumière

directe du soleil, puis le laisser refroi- dir. Cela aidera à éviter les taches d’eau.

2. S’assurer que tous les bouchons,

couvercles, coupleurs électriques et connecteurs sont bien installés.

3. Couvrir l’extrémité du pot d’échappe-

ment à l’aide d’un sac en plastique et d’un ruban élastique solide.

4. Pré-tremper les taches tenaces

comme les insectes ou les excré- ments d’oiseaux avec une serviette humide pendant quelques minutes.

5. Retirez les débris de route et les

taches d’huile à l’aide d’un produit dé- graissant de qualité et d’une brosse à poils en plastique ou d’une éponge. ATTENTION : Ne pas utiliser de dé- graissant sur les zones qui doivent être lubrifiées, comme les joints d’étanchéité, les joints et les axes de roue. Suivre les instructions des produits. [FCA26290] Lavage

1. Rincer toute trace de dégraissant et

vaporiser de l’eau sur le véhicule avec un tuyau d’arrosage. Pour ce faire, ne pas exercer de pression excessive. Éviter de pulvériser de l’eau directe- ment dans le pot d’échappement, le tableau de bord, l’entrée d’air ou d’autres zones intérieures telles que les compartiments de rangement sous la selle.

2. Laver le véhicule à l’aide d’un dé-

tergent de type automobile de qualité mélangé à de l’eau froide et d’une ser- viette ou d’une éponge douce et pro- pre. Utiliser une vieille brosse à dents ou une brosse à poils en plastique pour les endroits difficiles d’accès. ATTENTION : Utiliser de l’eau froide si le véhicule a été exposé au sel. L’eau chaude augmente les pro- priétés corrosives du sel. [FCA26301]

3. Pour les véhicules équipés d’un pare-

brise : Nettoyer le pare-brise avec une serviette ou une éponge douce imbi- bée d’eau et d’un détergent à pH neutre. Le cas échéant, utiliser un po- lisseur ou un nettoyant pare-brise pour motos de haute qualité. ATTENTION : Ne jamais utiliser de produits chimiques agressifs pour nettoyer le pare-brise. De plus, cer- tains produits de nettoyage pour le plastique peuvent rayer le pare- brise. Il convient donc de tester tous les produits de nettoyage avant de les utiliser systématique- ment. [FCA26310]

4. Rincer abondamment à l’eau claire.

Veiller à éliminer tous les résidus de détergent, car ils peuvent être nocifs pour les pièces en plastique. Après le lavage

1. Sécher le véhicule avec une peau de

chamois ou une serviette absorbante, de préférence un tissu éponge micro- fibre.

2. Pour les modèles équipés d’une

chaîne de transmission : Séchez la chaîne de transmission puis lubrifiez- la pour prévenir l’apparition de rouille.

3. Frotter les pièces en chrome, en alu-

minium ou en acier inoxydable à l’aide d’un produit d’entretien pour chrome. Cela permettra souvent d’éliminer des UB2XF0F0.book Page 2 Wednesday, September 29, 2021 8:57 AMSoin et remisage de la moto 7-3

systèmes d’échappement en acier inoxydable les décolorations dues à la chaleur.

4. Appliquer un spray de protection anti-

corrosion sur toutes les pièces métal- liques, y compris les surfaces chro- mées ou nickelées. AVERTISSEMENT ! Ne pas appli- quer de silicone ni d’huile en spray sur les sièges, les poignées, les re- pose-pieds en caoutchouc ou les bandes de roulement des pneus. Ces pièces deviendraient glis- santes, ce qui pourrait provoquer une perte de contrôle. Nettoyer soi- gneusement la surface de ces élé- ments avant d’utiliser le véhicule. [FWA20650]

5. Traiter les pièces en caoutchouc, vi-

nyle et plastique non peintes avec un produit d’entretien approprié.

6. Retoucher les griffes et légers coups

occasionnés par les gravillons, etc.

7. Cirer toutes les surfaces peintes avec

une cire non abrasive ou utiliser un spray de finition pour moto.

8. Une fois le nettoyage terminé, démar-

rer le moteur et le laisser tourner au ra- lenti pendant plusieurs minutes pour aider à sécher l’humidité restante.

9. Si la lentille de phare s’est embuée,

démarrer le moteur et allumer le phare pour aider à éliminer l’humidité.

10. Veiller à ce que le véhicule soit parfai-

tement sec avant de le remiser ou de le couvrir. ATTENTION FCA26320 Ne pas appliquer de cire sur les piè- ces en caoutchouc ou en plastique non peintes. Ne pas utiliser de produits de polis- sage abrasifs, car ceux-ci attaquent la peinture. Faire preuve de modération lors de l’application de cire et de produits en spray. Essuyer l’excédent après chaque application. AVERTISSEMENT FWA20660 Des impuretés restant sur les freins ou les pneus peuvent provoquer une perte de contrôle. Vérifier qu’il n’y a ni lubrifiant ni cire sur les freins ou les pneus. Si nécessaire, laver les pneus à l’eau savonneuse chaude. Le cas échéant, nettoyer les dis- ques et les plaquettes de frein à l’aide de nettoyant freins ou d’acé- tone. Avant de conduire à vitesse élevée, effectuer un test de conduite afin de vérifier le freinage et la prise de vi- rages. UB2XF0F0.book Page 3 Wednesday, September 29, 2021 8:57 AMSoin et remisage de la moto 7-4

FAU83472 Remisage Toujours remiser le véhicule dans un en- droit sec et tempéré. Si nécessaire, le pro- téger contre la poussière à l’aide d’une housse poreuse. S’assurer que le moteur et le système d’échappement ont refroidi avant de couvrir le véhicule. Si le véhicule est souvent inutilisé pendant plusieurs se- maines, il est recommandé d’utiliser un sta- bilisateur de carburant de qualité après chaque ravitaillement en carburant. ATTENTION FCA21170 Entreposer le véhicule dans un en- droit mal aéré ou le recouvrir d’une bâche alors qu’il est mouillé provo- queront des infiltrations et de la rouille. Afin de prévenir la rouille, éviter l’entreposage dans des caves hu- mides, des étables (en raison de la présence d’ammoniaque) et à proximité de produits chimiques. Remisage de longue durée Avant de remiser le véhicule pendant une longue durée (60 jours ou plus) :

1. Effectuer toutes les réparations né-

cessaires et tout entretien en suspens.

2. Suivre toutes les instructions de la

section Soin de ce chapitre.

3. Faire le plein de carburant, en ajoutant

un stabilisateur de carburant confor- mément au mode d’emploi du produit. Faire tourner le moteur pendant 5 mi- nutes afin de distribuer le carburant traité dans le circuit d’alimentation.

4. Pour les véhicules équipés d’un robi-

net de carburant : Tourner la manette du robinet de carburant à la position d’arrêt.

5. Pour les véhicules équipés d’un

carburateur : Pour éviter l’accumula- tion de dépôts de carburant, vidanger dans un récipient propre le carburant contenu dans la cuve à niveau constant du carburateur. Resserrer le boulon de vidange et verser de nou- veau le carburant dans le réservoir.

6. Utiliser une huile à brumiser de qualité

conformément aux instructions du produit pour protéger les composants internes du moteur contre la corro- sion. En l’absence d’huile à brumiser, procéder comme suit pour chaque cy- lindre. a. Retirer le capuchon de bougie et déposer la bougie. b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie. c. Remonter le capuchon de bougie sur la bougie et placer cette der- nière sur la culasse de sorte que ses électrodes soient mises à la masse. (Cette technique permet- tra de limiter la production d’étin- celles à l’étape suivante.) d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de répartir l’huile sur la paroi du cylindre.) AVERTISSEMENT ! Avant de faire tourner le moteur, veiller à mettre les électrodes de bougie à la masse afin d’éviter la pro- duction d’étincelles, car celles- ci pourraient être à l’origine de dégâts et de brûlures. [FWA10952] e. Retirer le capuchon de la bougie, installer cette dernière et monter ensuite le capuchon.

7. Lubrifier tous les câbles de com-

mande, les pivots, les leviers et les pé- dales, ainsi que la béquille latérale et la béquille centrale (le cas échéant).

8. Vérifier et régler la pression de gon-

flage des pneus, puis élever le véhi- cule de sorte qu’aucune de ses roues ne repose sur le sol. S’il n’est pas pos- sible d’élever les roues, les tourner UB2XF0F0.book Page 4 Wednesday, September 29, 2021 8:57 AMSoin et remisage de la moto 7-5

quelque peu une fois par mois de sorte que les pneus ne se détériorent pas en un point précis.

9. Recouvrir la sortie du pot d’échappe-

ment à l’aide d’un sachet en plastique afin d’éviter toute infiltration d’eau.

10. Retirer la batterie et la charger entière-

ment, ou brancher un chargeur d’en- tretien afin de conserver une charge optimale de la batterie. ATTENTION : Vérifier que la batterie et son char- geur sont compatibles. Ne pas re- charger une batterie VRLA à l’aide d’un chargeur conventionnel. [FCA26330] N.B. En cas de retrait de la batterie, la char- ger une fois par mois et l’entreposer dans un endroit tempéré entre 0 et 30 °C (32 et 90 °F). Pour plus d’informations sur le char- gement et l’entreposage de la batte- rie, voir la page 6-31. UB2XF0F0.book Page 5 Wednesday, September 29, 2021 8:57 AMCaractéristiques 8-1

Dimensions: Longueur hors tout: 2090 mm (82.3 in) Largeur hors tout: 730 mm (28.7 in) Hauteur hors tout: 1140 mm (44.9 in) Hauteur de la selle: 780 mm (30.7 in) Empattement: 1380 mm (54.3 in) Garde au sol: 160 mm (6.30 in) Rayon de braquage minimum:

Poids: Poids à vide: 169 kg (373 lb) Moteur: Cycle de combustion: 4 temps Circuit de refroidissement: Refroidissement liquide Dispositif de commande des soupapes: Double ACT Disposition du ou des cylindres: En ligne Nombre de cylindres: Bicylindre Cylindrée: 321 cm Alésage × course:

68.0 × 44.1 mm (2.68 × 1.74 in)

Système de démarrage: Démarreur électrique Huile moteur: Marque recommandée : Viscosités SAE: 10W-40 Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme JASO MA Quantité d’huile moteur: Changement d’huile:

2.00 L (2.11 US qt, 1.76 Imp.qt)

Avec dépose du filtre à huile:

2.30 L (2.43 US qt, 2.02 Imp.qt)

Quantité de liquide de refroidissement: Vase d’expansion (jusqu’au repère de niveau maximum):

Carburant: Carburant recommandé : Essence sans plomb (E10 acceptable) Indice d’octane (RON) :

Capacité du réservoir: 14 L (3.7 US gal, 3.1 Imp.gal) Quantité de la réserve:

3.0 L (0.79 US gal, 0.66 Imp.gal)

Injection de carburant: Corps de papillon d’accélération: Repère d’identification: B2X1 Transmission: Rapport de démultiplication:

Charge: Charge maximale: 160 kg (353 lb) (Poids total du pilote, du passager, du chargement et des accessoires) Frein avant: Type: Frein hydraulique monodisque Frein arrière: Type: Frein hydraulique monodisque Suspension avant: Type: Fourche télescopique Suspension arrière: Type: Bras oscillant Partie électrique: Tension du système électrique: 12 V Batterie: Modèle: GTZ8V Voltage, capacité: 12 V, 7.0 Ah (10 HR) Puissance d’ampoule: Phare: LED Stop/feu arrière: LED Clignotant avant: LED Clignotant arrière: LED Veilleuse: LED Éclairage de la plaque d’immatriculation:

FAU53562 Numéros d’identification Notez le numéro d’identification du véhi- cule, le numéro de série du moteur et les codes figurant sur l’étiquette de modèle dans les espaces prévus ci-dessous. Ces numéros d’identification sont nécessaires à l’enregistrement du véhicule auprès des autorités locales et à la commande de piè- ces détachées auprès d’un concession- naire Yamaha.

RENSEIGNEMENTS FOURNIS SUR

L’ÉTIQUETTE DE MODÈLE : FAU62971 Numéro d’identification du véhicule Le numéro d’identification du véhicule est poinçonné sur le cadre sous la selle du pas- sager. (Voir page 3-18.) N.B. Le numéro d’identification du véhicule sert à identifier le véhicule et, selon les pays, est requis lors de son immatriculation. FAU26442 Numéro de série du moteur Le numéro de série du moteur est poin- çonné sur le carter moteur. FAU26521 Étiquette de modèle

1. Numéro d’identification du véhicule

1. Numéro de série du moteur1. Étiquette des codes du modèle

L’étiquette des codes du modèle est colléesur le cadre, sous la selle du passager. (Voirpage 3-18.) Inscrire les renseignements re-pris sur cette étiquette dans l’espace prévuà cet effet. Ces renseignements seront né-cessaires lors de la commande de piècesde rechange auprès d’un concessionnaireYamaha.FAU69910 Connecteur de diagnostic Le connecteur de diagnostic est situécomme indiqué.FAU85300 Enregistrement des données du véhicule Le boîtier de commande électronique de cemodèle enregistre certaines données rela-tives au véhicule pour faciliter le diagnosticdes dysfonctionnements et également àdes fins de recherche, d’analyse statistiqueet développement.Bien que les capteurs et les données enre-gistrées varient selon le modèle, les don-nées principales sont les suivantes : État du véhicule et données de perfor-mances du moteur Données relatives à l’injection de car-burant et aux émissionsCes données ne sont téléchargées quelorsqu’un outil de diagnostic des pannesYamaha spécial est fixé au véhicule, parexemple, lors de contrôles d’entretien oude procédures de réparation.Les données du véhicule téléchargées se-ront traitées de manière appropriée confor-mément à la politique de confidentialité sui-vante. Politique de confidentialité

1. Connecteur de diagnostic d’injection de carburant

Yamaha ne divulguera pas ces données à un tiers sauf dans les cas suivants. En outre, Yamaha peut fournir les données du véhicule à un sous-traitant afin d’externali- ser les services relatifs à la manipulation des données du véhicule. Même dans ce cas, Yamaha demandera au sous-traitant de manipuler correctement les données du véhicule fournies et Yamaha traitera les données de manière appropriée. Avec l’accord du propriétaire du véhi- cule Lorsque la loi l’y oblige Pour utilisation par Yamaha dans le cadre d’un litige Lorsque les données ne concernent pas un véhicule individuel ni un pro- priétaire UB2XF0F0.book Page 3 Wednesday, September 29, 2021 8:57 AM10-1

• Absorbeur p. 6
• -10 Accroche-casques p. 3
• -19 Afficheur du niveau de carburant p. 3
• -5 Afficheur du rapport de transmission p. 3
• -6 Ampoule de l’éclairage de la plaque d’immatriculation, remplacement p. 6
• -35 Avertisseur, contacteur -11 p. 3

• Batterie p. 6
• -31 Béquille latérale p. 3
• -23 Béquille latérale, contrôle et lubrification p. 6
• -29 Bloc de compteurs multifonctions p. 3
• -4 Bouchon du réservoir de carburant p. 3
• -14 Bougies, contrôle p. 6
• -9 Bras oscillant, lubrification des pivots -29 p. 6

• Câbles, contrôle et lubrification p. 6
• -27 Calage de la moto p. 6
• -36 Caractéristiques p. 8
• -1 Carburant p. 3
• -15 Chaîne de transmission, nettoyage et graissage p. 6
• -26 Chaîne de transmission, tension p. 6
• -25 Clignotants, contacteur p. 3
• -11 Combiné ressort-amortisseur, réglage p. 3
• -20 Compartiment de rangement p. 3
• -20 Compte-tours p. 3
• -5 Compteur de vitesse p. 3
• -4 Connecteur de diagnostic p. 9
• -2 Connecteur du système de passage rapide des rapports p. 3
• -22 Connecteur pour accessoires CC p. 3
• -22 Consignes de sécurité p. 1
• -1 Contacteur à clé/serrure antivol p. 3
• -1 Contacteur d’appel de phare p. 3
• -10 Contacteur des feux de détresse p. 3
• -11 Contacteur du démarreur/ Coupe-circuit du moteur p. 3
• -11 Contacteurs à la poignée p. 3
• -10 Contacteurs de feu stop p. 6
• -22 Coupe-circuit d’allumage -23 p. 3

Démarrage du moteur ............................ 5-2 Direction, contrôle................................ 6-30 Durite de trop-plein du réservoir de carburant............................................ 3-17

• Éclairage du véhicule p. 6
• -34 Écran multifonction p. 3
• -6 Élément du filtre à air et tube de vidange, remplacement et nettoyage p. 6
• -16 Emplacement des éléments p. 2
• -1 Enregistrement des données, véhicule p. 9
• -2 Entretien p. 7
• -1 Entretien du système de contrôle des gaz d’échappement p. 6
• -3 Entretiens et graissages, périodiques p. 6
• -5 Étiquette de modèle -1 p. 9

Huile moteur et cartouche du filtre à huile .................................................6-10

Inverseur feu de route/feu de croisement..........................................3-10

• Levier d’embrayage p. 3
• -12 Leviers de frein et d’embrayage, contrôle et lubrification p. 6
• -28 Liquide de frein, changement p. 6
• -24 Liquide de frein, contrôle du niveau p. 6
• -23 Liquide de refroidissement -13 p. 6

Mode de réglage du témoin de changement de vitesse.........................3-9 Montre.....................................................3-5 Moteur, numéro de série.........................9-1

• Pédale de frein et sélecteur, contrôle et lubrification p. 6
• -28 Pièces de couleur mate p. 7
• -1 Plaquettes de frein, contrôle p. 6
• -22 Pneus p. 6
• -18 Poignée des gaz, contrôle de la garde p. 6
• -17 Poignée et câble des gaz, contrôle et lubrification p. 6
• -27 Pot catalytique -17 p. 3

• Tableau de recherche des pannes p. 6
• -37 Témoin d’alerte de la pression d’huile p. 3
• -2 Témoin d’alerte du système ABS p. 3
• -3 Témoin de changement de vitesse p. 3
• -4 Témoin de défaillance p. 3
• -3 Témoin de feu de route p. 3
• -2 Témoin du point mort p. 3
• -2 Témoins des clignotants p. 3
• -2 Trousse de réparation -2 p. 6

Unités d’affichage, commutation........... 3-4

Véhicule, numéro d’identification........... 9-1 Voyants et témoins d’alerte ................... 3-2
