MODE D'EMPLOI MSTB Federal Signal
Adressez toutes les communications et expéditions à:
FEDERAL SIGNA
SIGNAL DIVISIO
Electrical Products
2645 Federal Signal
University Park, IL

Le non-respect de toutes les précautions et instructions de sécurité peut mener à des dommages à la propriété, de graves blessures ou la mort pour vous ou d'autres personnes.
MESSAGE DE SÉCURITÉ POUR LES INSTALLATEURS, LES UTILISATEURS ET LE PERSONNEL RESPONSABLE DE L'ENTRETIEN
Il est important de suivre toutes les instructions expédiées avec ce produit.
Ce dispositif doit être installé par un électricien bien formé qui connaît le Code national de l'électricité et qui respecte toutes les directives du NEC ainsi que tous les codes locaux.
Ce dispositif peut être considéré comme faisant partie d'un système de signalisation et non pas comme le système de signalisation complet.
Le choix de l'emplacement de montage de ce dispositif, ses contrôles et l'acheminement du câblage doit se faire sous la direction de l'ingénieur de l'installation. En outre, vous trouverez ci-après une liste de certaines instructions et précautions de sécurité importantes à suivre :
- Lire et comprendre toutes les instructions avant d'installer ou de faire fonctionner cet équipement.
- Ne pas brancher cette lampe au système lorsque le courant est sous tension.
- Après l'installation, s'assurer que toutes les vis et que les joints filetés sont bien resserrés.
- Après l'installation, tester le système d'éclairage pour s'assurer de son bon fonctionnement.
- Après la fin du test, fournir une copie de ce feuillet d'instructions à tout le personnel des opérations.
- Établir une procédure de vérification de routine de l'installation d'éclairage pour s'assurer de son intégrité et son bon fonctionnement.
I. INSTALLATION
A. Déballage
Après avoir déballé l'équipement, examinez-le pour voir s'il y a eu des dommages pendant le transport. Si l'équipement est endommagé, n'essayez pas de l'installer ou de le faire fonctionner. Déposez immédiatement une réclamation auprès du transporteur en indiquant la portée des dommages. Vérifiez avec soin toutes les enveloppes, les étiquettes d'expédition et les étiquettes avant de les retirer ou de les détruire.
B. Montage
- MicroStat™ (MSL)
Vous pouvez installer le MicroStat™ (MSL) sur la surface des machines, cabinets, tableaux de commande ou toute installation où une surface rigide à plat est disponible. La base de montage tulipe (MSTB) et un des trois tuyaux d'extension (MSP) permet de soulever le MSL pour une plus grande visibilité. Le MicroStat™ vous arrive assemblé en usine. Il est nécessaire de retirer la base de l'unité pour le monter en surface. Pour monter la base en surface, effectuez les étapes suivantes (reportez-vous à la figure 1) :
a. Retirez tout l'ensemble de lentilles colorées en tournant la lentille du bas dans le sens contraire des aiguilles d'une montre (tel qu'on le voit du dessus) jusqu'à ce qu'elle se déverrouille.Soulevez la lentille du bas vers le haut et sortez-la de l'unité de base. Les autres lentilles colorées doivent rester fixées à la lentille du bas. Chaque module a un joint torique pour conserver son étanchéité. Conservez tous ces joints.
b. Retirez les deux vis #6 à tête phillips et démontez le ou les manchons de la base. La plaquette de circuit imprimée restera fixée au(x) manchon(s).
c. Utilisez le joint statique ou le gabarit inclus dans cette feuille d'instructions comme guide en le plaçant soit sur une section plate de la surface où vous prévoyez installer le dispositif.
d. Marquez les quatre trous de montage et le trou de dégagement central.
e. Percez les quatre trous de montage en utilisant un foret #7. Dans le centre du motif à 4 trous, percez le gros trou de dégagement en utilisant une scie à trou de 1 po (2,54 cm).
f. Placez le joint statique sur la surface et placez la base du modèle MSTB sur le joint. Reportez-vous à la figure 2. Fixez la base avec la vis phillips #10, les vis mécaniques et les écrous à six-pans fournis.
g. Filetez le tuyau de montage du modèle MSP dans la base de montage. Resserrez au besoin. Filetez la base MSL sur le tuyau MSP et resserrez au besoin.
Après que la base est installée, reportez-vous à la section D du manuel d'instructions pour le modèle MSL pour plus d'information sur l'installation du module d'éclairage et pour les connexions électriques.
2. UniStat™ (USI)
Vous pouvez installer l'UniStat™ (USI) sur la surface des machines, cabinets, tableaux de commande ou toute installation où une surface rigide à plat est disponible. La base de montage tulipe (MSTB) et un des trois tuyaux d'extension (MSP) permet de soulever le l'US1 pour une plus grande visibilité. L'UniStat™ vous arrive assemblé en usine. Il est nécessaire de retirer la base de l'unité pour le monter en surface. Pour monter la base en surface, effectuez les étapes suivantes (reportez-vous à la figure 3):
a. Retirez la lentille colorée en tournant la lentille du bas dans le sens contraire des aiguilles d'une montre (tel qu'on le voit du dessus) jusqu'à ce qu'elle se déverrouille.Soulevez la lentille vers le haut et sortez-la de l'unité de base. Chaque module a un joint torique pour conserver son étanchéité. Conservez tous ces joints.
b. Retirez les deux vis #6 à tête phillips et démontez le manchon de la base. La plaquette de circuit imprimée restera fixée au manchon.
c. Utilisez le joint statique ou le gabarit inclus dans ce manuel d'instructions comme guide en le plaçant sur une section plate de la surface où vous prévoyez installer le dispositif.
d. Marquez les quatre trous de montage et le trou de dégagement central.
e. Percez les quatre trous de montage en utilisant un foret #7. Dans le centre du motif à 4 trous, percez le gros trou de dégagement en utilisant une scie à trou de 1 po (2,54 cm).
f. Placez le joint statique sur la surface et placez la base du modèle MSTB sur le joint. Reportez-vous à la figure 2. Fixez la base avec la vis phillips #10, les vis mécaniques et les écrous à six-pans fournis.
g. Filetez le tuyau de montage du modèle MSP dans la base de montage. Resserrez au besoin. Filetez la base UniStat™ sur le tuyau MSP et resserrez au besoin.
Après que la base est installée, reportez-vous à la section D du manuel d'instructions pour le modèle US1 pour plus d'information sur l'installation du module d'éclairage et pour les connexions électriques.
II. ACCESSOIRES
Tuyau de rallonge Modèle No MSP-4 (4 po (10,16 cm))
Modèle No MSP-16 (16 po (40,64 cm))
Modèle No MSP-32 (32 po (81,28 cm))


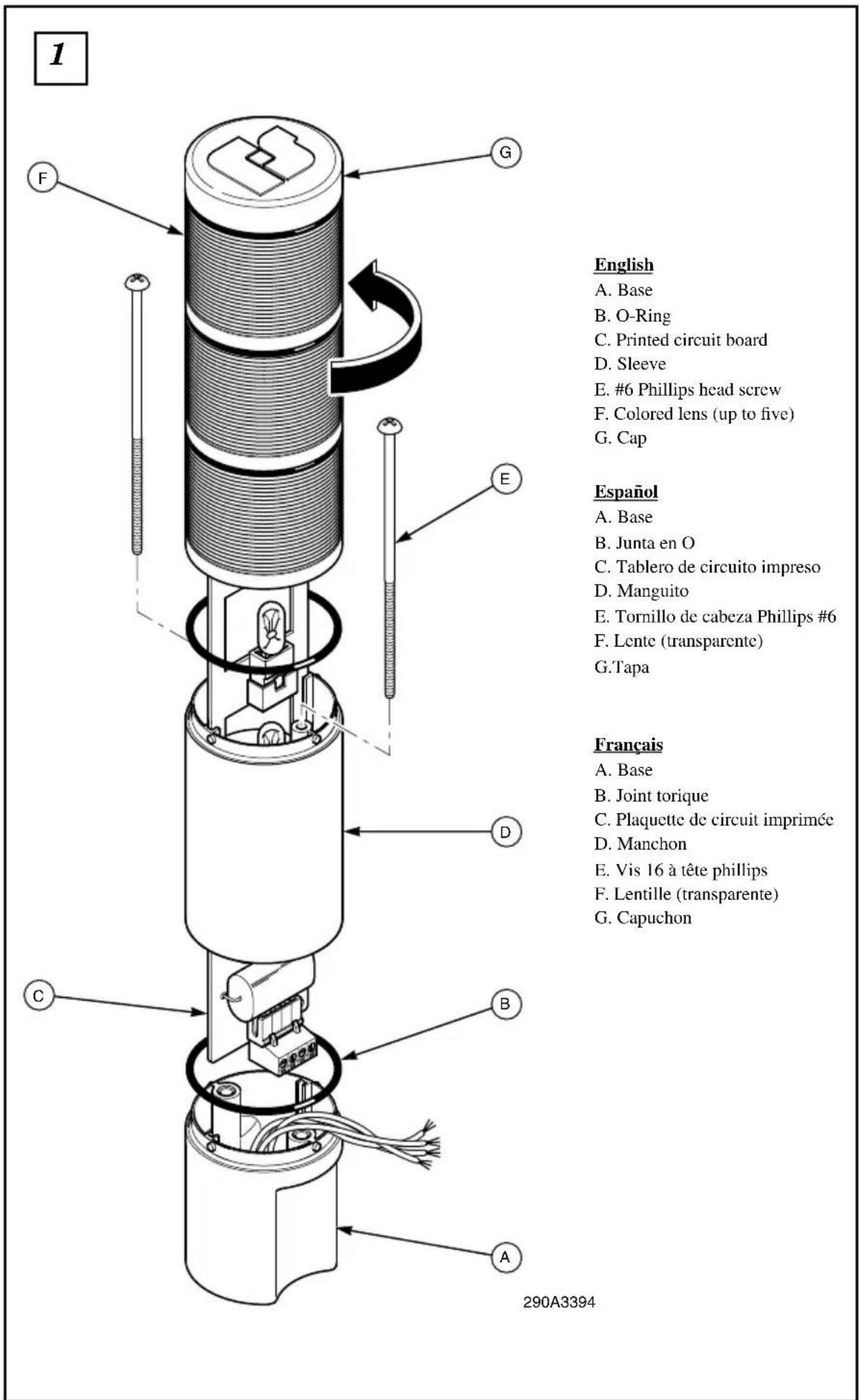

1 English A. Base B. O-Ring C. Printed circuit board D. Sleeve E. #6 Phillips head screw F. Colored lens (up to five) G. Cap Español A. Base B. Junta en O C. Tablero de circuito impreso D. Manguito E. Tornillo de cabeza Phillips #6 F. Lente (transparente) G.Tapa Français A. Base B. Joint torique C. Plaquette de circuit imprimée D. Manchon E. Vis 16 à tête phillips F. Lentille (transparente) G. Capuchon 290A33942


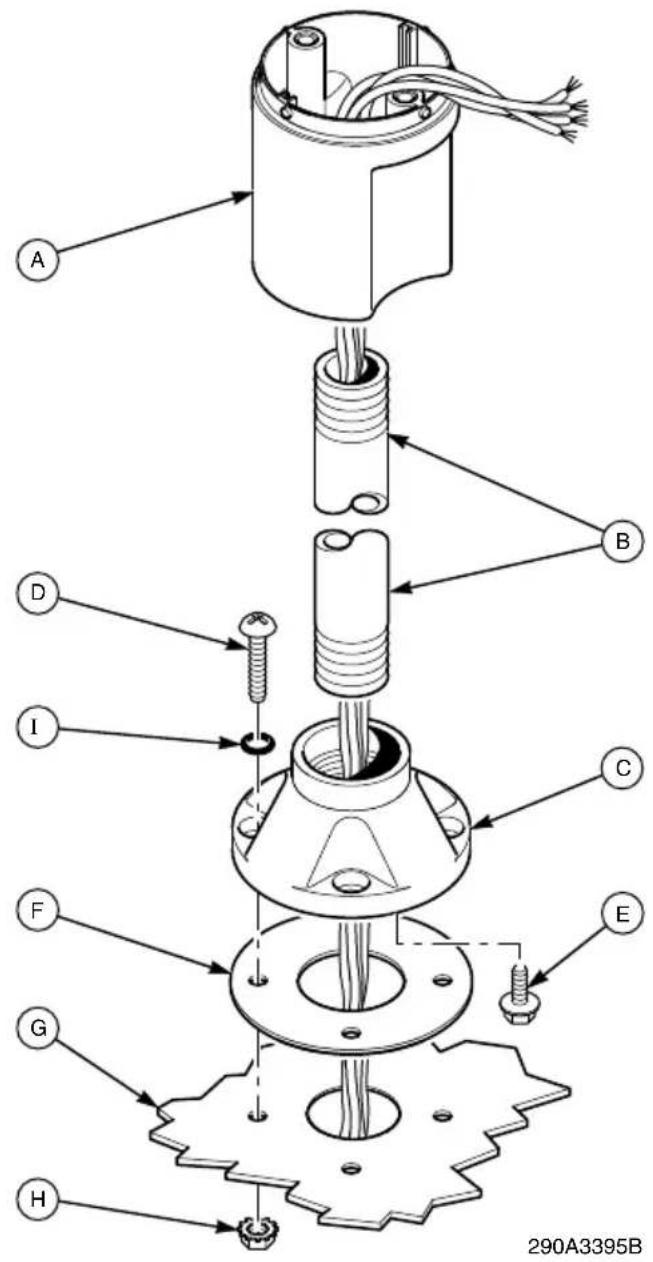

A B D I C F E G H 290A3395BEnglish
A. Base
B. Joint torique
C. Plaquette de circuit
imprimée
D. Manchon
E. Vis 16 à tête phillips
F. Lentille (transparente)
G. Capuchon
