MODE D'EMPLOI AM70CK Federal Signal

Adressez toutes les communications et expéditions à:

FEDERAL SIGNAL CORPORATION

Le non respect de l'observation de toutes les consignes et instructions de sécurité peut conduire à des dégâts sur les équipements, de sérieuses blessures ou votre mort ou celles des autres.

MESSAGE DE SECURITE AUX INSTALLATEURS

La vie de personnes dépend de l'installation correcte de nos produits. Il est important de suivre toutes les informations expédiées avec ce produit. Cet appareil est à être installé par un électricien qualifié qui est entièrement familier avec le Code Electrique National et qui suivra aussi bien les Directives NEC (Code Electrique National) que les codes locaux.

La sélection de l'emplacement du support pour l'appareil, de ses commandes et du chemin de câblage est à être exécutée sous la direction de l'Ingénieur des Installations et l'Ingénieur de la Sécurité. En complément, sont listées ci-dessous quelques unes des instructions et consignes de sécurité importantes que vous devez suivre:

• Cette unité est à être installée par un électricien qualifié en conformité avec NFPA 72 et les codes électriques et ceux contre l'incendie, locaux et nationaux, sous la direction de l'autorité ayant la juridiction.
• Lire et comprendre toutes les instructions avant d'installer ou de faire fonctionner cet équipement.
• Consulter les autorités ayant la juridiction dans votre région en ce qui concerne la correcte utilisation et la bonne installation de ce produit.
• Ne pas connecter cette unité au système lorsque l'alimentation électrique est en route.
• Tous les haut-parleurs efficaces produisent des sons importants qui peuvent causer, dans certaines situations, une perte permanente de l'ouïe. Vous devez prendre les précautions nécessaires, comme par exemple, porter des protections appropriées.
• Tous les haut-parleurs efficaces produisent des sons importants qui peuvent causer, dans certaines situations, une perte permanente de l'ouïe. Cet appareil doit être installé assez loin de personnes auditrices afin de limiter leurs expositions tout en conservant l'efficacité du haut-parleur. Le Code de Réglementations Fédérales OSHA 1910.95 concernant la Norme de Bruit fournit des directives qui peuvent être utilisées en ce qui concerne les niveaux permis d'exposition au bruit.
• Après l'installation, tester le système sonore afin de pouvoir s'assurer qu'il fonctionne correctement.
• Après installation et exécution du test initial sonore, un programme pour un test périodique de cet appareil devra être établi. Pour ces informations, se reporter à NFPA 72, aux codes locaux contre l'incendie et l'autorité ayant la juridiction.
• Montrer ces instructions à votre ingénieur de sécurité et les ranger dans un endroit sûr et s'y rapporter lors de la maintenance et/ou de l'installation de cette unité.
• Etablir une procédure afin de vérifier de façon routinière le bon fonctionnement et le correct déclenchement du système sonore.

A. Generalites.

Les modèles AM25CK ou AM70CK sont des interfaces couplées par transformateur d'un amplificateur audio comme un système SelectTone de Federal Signal vers un haut-parleur amplifié (Modèles 50GC, 300, 300GC, 300GCX, et 300X). L'unité est disponible en versions 25 Vrms (AM25CK) et 70 Vrms (AM70CK).

Listes des agences d'homologations (pour AM25CK et AM70CK uniquement):

Underwriters Laboratories Inc.—Référence le manuel d'instructions d'installation du dispositif du haut-parleur amplifié pour le numéro de fichier de système de carte de connecteur/haut-parleur.

Canadian Standards Association—Lors de l'utilisation avec les haut-parleurs amplifiés Modèle 300X, 300GCX, 302GCX, et 302X, toutes les cartes et les cartes de connecteur: Fichier LR11170.

Canadian Standards Association—Lors de l'utilisation avec les haut-parleurs amplifiés Modèle 300, 300GC, 302GC, et 50GC, toutes les cartes et les cartes de connecteur: Fichier LR5835.

B. Deballage.

Après avoir déballé la carte, l'examiner afin de voir si elle a été endommagée pendant le transport. Si l'équipement a subi des dégâts, ne pas essayer de l'installer ou de le faire fonctionner, remplir une demande de réclamation immédiatement avec le transporteur rapportant l'étendue des dégâts. Vérifier avec précaution toutes les enveloppes, les étiquettes et les bandes de marquage d'expédition avant de les ôter ou de les jeter.

C. Installation.

Les instructions d'installation expédiées avec les haut-parleurs amplifiés utilisés avec ces cartes fournissent les instructions concernant l'emplacement de l'installation et le câblage afin de pouvoir effecteur l'installation.

DANGER

Afin d'éviter tout choc électrique, ne pas essayer d'installer la carte lorsque l'équipement est sous tension.

AVERTISSEMENT

Des dégâts sur l'équipement, de sérieuses blessures ou même la mort peuvent se produire si des conducteurs sonores indépendants aboutissent ensemble. Deux fils ayant la même polarité doivent être utilisés comme deux connexions séparées. NFPA 72 exige que les câbles aboutissent séparément afin de fournir une supervision (protection) électrique de la connexion.

NOTE - CONCEPTEURS ET INSTALLATEURS DE SYSTEME

Les cartes de connecteurs AM25CK et AM70CK NE sont PAS sensibles à la polarité, mais on doit observer la polarité en plaçant les haut-parleurs à proximité l'un de l'autre. Voir la figure 2 pour le cablâge. L'impédance nominale pour les deux unités est égale ou supérieure à 100 Kohms.

1. Oter le couvercle du haut-parleur amplifié comme cela est décrit dans les instructions appropriées du haut-parleur amplifié.

2. Brancher la carte de connecteur requise dans la prise (femelle) du haut-parleur amplifié.

3. Connecter les câbles blancs de la carte de connecteur sur les entrées et les sorties audio. Lors du câblage de la carte de connecteur, observer les côtés d'entrée et de sortie comme cela est noté sur l'étiquette.

NOTE

Vérifier avec les autorités ayant juridiction pour la bonne application des relais de supervision de puissance et résistance EOL nécessaires (se reporter à la figure 2).

1. Replacer le couvercle comme cela est décrit dans les instructions du haut-parleur amplifié.

D. Test/Fonctionnement.

AVERTISSEMENT

Sous certaines conditions, les appareils dans lesquels ces cartes sont installées sont capables de produire des sons assez puissants pour pouvoir amener des problèmes auditifs.

Des protections auditives appropriées devront être portées si vous vous tenez près de l'appareil lors du test. Les recommandations des normes du niveau du son OSHA (29 CFR 1910) ne devront pas être dépassées.

Tester les cartes installées comme cela est décrit dans les instructions d'installation appropriées des amplificateurs.

NOTE

Les fils audio doivent être choisis par votre électricien d'installation agréé pour votre application de service. Ce câble exige une paire de fils torsadés et blindés d'un mimum de 18AWG et devrait produire au plus une perte de signal de 15% sur la longueur du câble.

Un entretien/réparation non autorisée de l'unité peut conduire à la dégradation de la performance et/ou des dégâts sur l'équipement, de sérieuses blessures, votre mort ou celles des autres. Si un appareil se trouve mal fonctionner, ne pas essayer de réparer les pièces ou de les améliorer sur le site.

L'usine Federal assurera le service de votre équipement ou fournira une assistance technique sur tous les problèmes qui ne peuvent pas être résolus localement.

Si une unité est renvoyée à Federal pour un entretien, une inspection ou une réparation, elle doit être accompagnée par une Notification de retour de matériel (R.M.A.). Une R.M.A. peut être obtenue auprès du distributeur local ou du représentant du fabricant. Une telle notification devra indiquer clairement une courte description du service requis et donner toutes les informations importantes concernant la nature du mauvais fonctionnement.

Adresser toutes les communications et les expéditions à :

FEDERAL SIGNAL CORPORATION

Selectone est une marque déposée de Federal Signal Corporation.

1

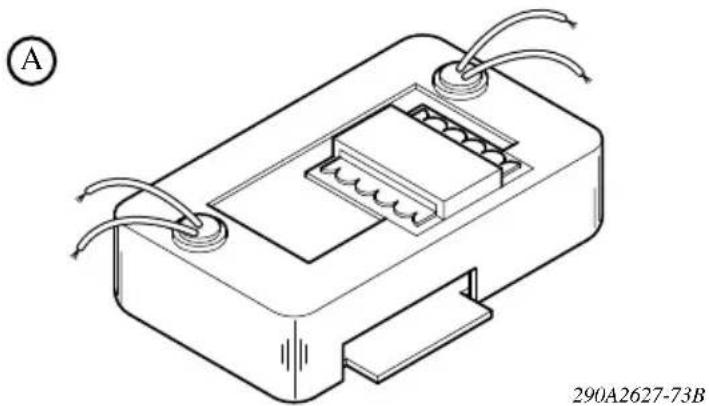

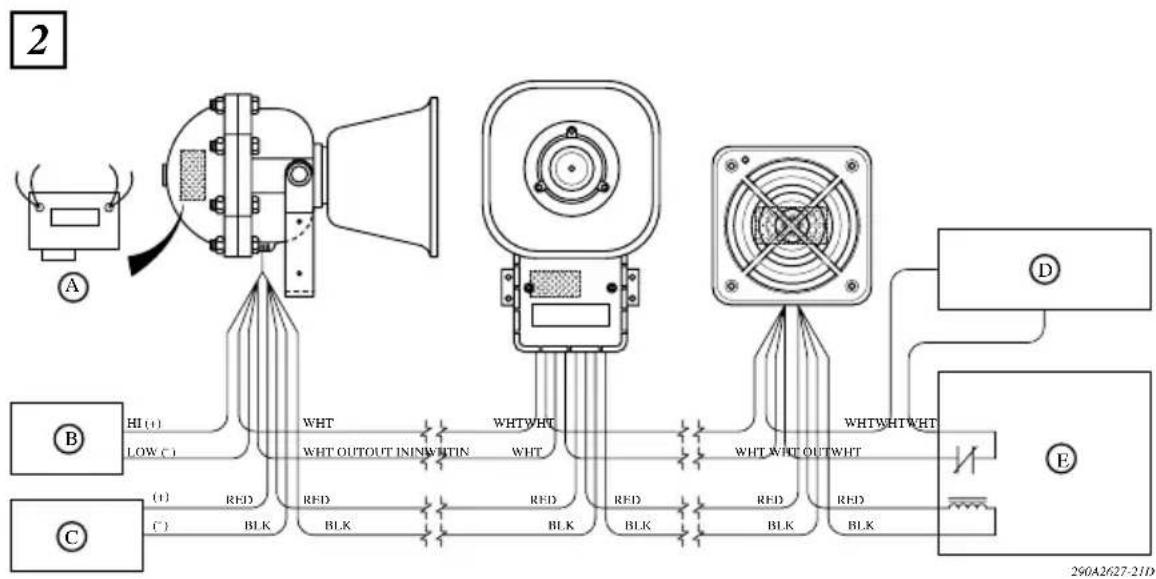

A. Cartes de connecteur AM25CK, AM70CK (25, 70 VRMS)

A. Carte de connecteur interne (25, 70 VRMS fourni separement)
B. 25, 70 VRMS audio
C. Alimentation électrique haut-parleur 24 V CC
D. Fin de l'appareil de lingne recommande par le fournisseur de l'unite de controle
E. Relais de supervision de puissance Modele A77-716-02 par système sensor ou Modele R64 par united security produits
