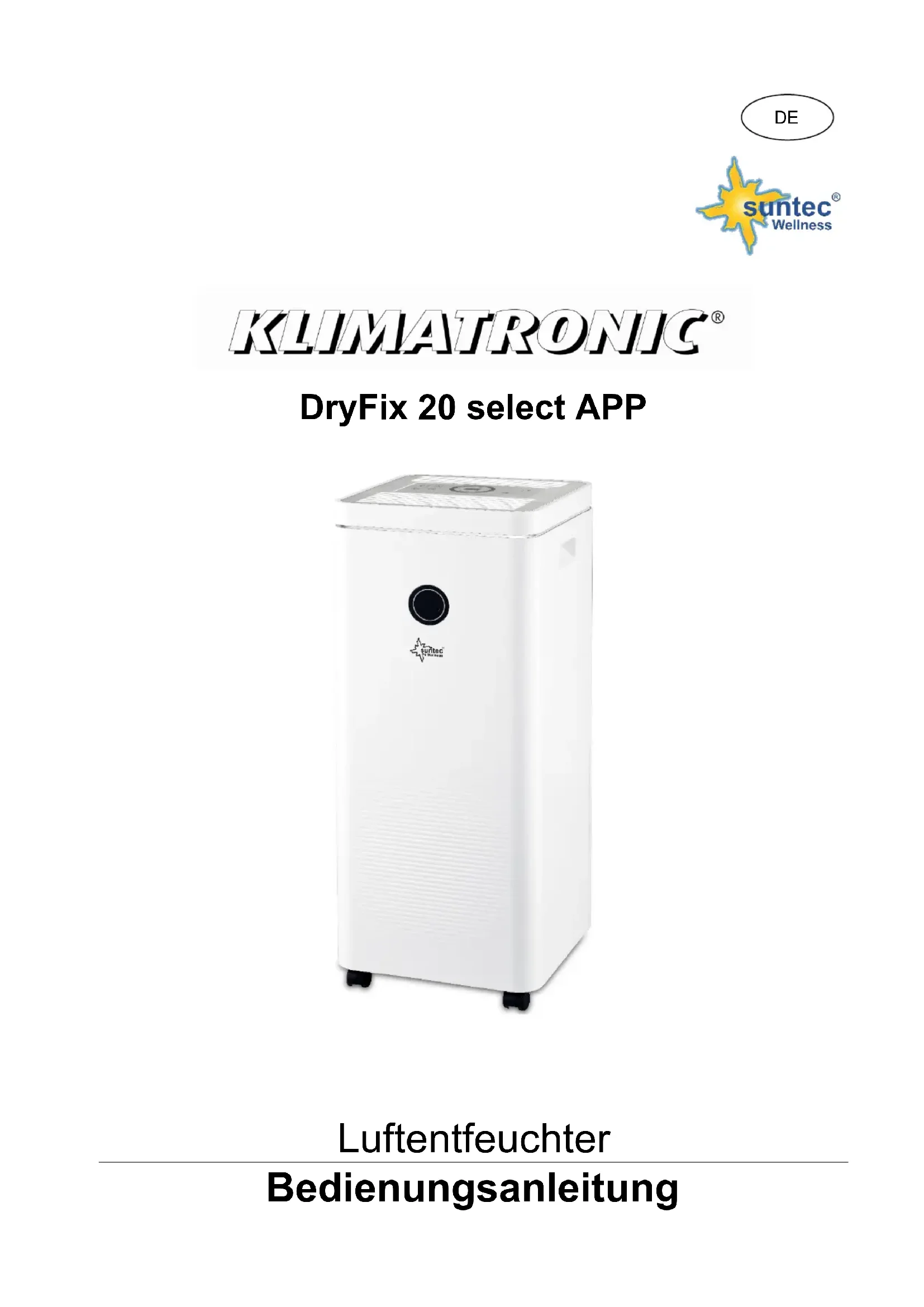

DryFix 20 select APP - Déshumidificateur SUNTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Déshumidificateur SUNTEC DryFix 20 select APP
Capacité de déshumidification	20 litres par jour
Volume de la pièce	Jusqu'à 100 m²
Réservoir d'eau	Réservoir de 2,5 litres
Poids	10 kg
Dimensions	340 x 240 x 580 mm
Niveau sonore	38 dB(A)
Utilisation	Idéal pour les espaces intérieurs, tels que les sous-sols, les salles de bains et les buanderies.
Fonctionnalités supplémentaires	Contrôle via application mobile, hygrostat intégré, mode continu.
Maintenance	Nettoyage régulier du filtre, vidange du réservoir d'eau.
Sécurité	Arrêt automatique lorsque le réservoir est plein, protection contre le gel.
Informations générales	Économie d'énergie, design compact et moderne.

FOIRE AUX QUESTIONS - DryFix 20 select APP SUNTEC

Comment régler le niveau d'humidité souhaité sur le SUNTEC DryFix 20 select APP ?

Vous pouvez régler le niveau d'humidité souhaité via l'application dédiée. Accédez à l'option de contrôle de l'humidité et sélectionnez le pourcentage désiré.

Pourquoi mon déshumidificateur ne démarre-t-il pas ?

Vérifiez si l'appareil est branché correctement et si le réservoir d'eau est rempli ou plein. Si le réservoir est plein, videz-le et réessayez.

Comment savoir si le réservoir d'eau est plein ?

Le déshumidificateur est équipé d'un indicateur de niveau d'eau. Lorsque le réservoir est plein, un voyant lumineux s'allume pour vous avertir.

Puis-je utiliser le SUNTEC DryFix 20 select APP dans des pièces de grande taille ?

Ce modèle est conçu pour des pièces jusqu'à 50 m². Pour des espaces plus grands, il peut être nécessaire d'utiliser plusieurs unités.

Comment nettoyer le filtre du déshumidificateur ?

Retirez le filtre de l'appareil et nettoyez-le à l'eau tiède avec un peu de savon doux. Rincez bien et laissez sécher avant de le remettre en place.

Que faire si l'application ne se connecte pas à mon déshumidificateur ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que le déshumidificateur. Redémarrez l'application et essayez de vous reconnecter.

Est-ce que le SUNTEC DryFix 20 select APP fonctionne en mode silencieux ?

Oui, ce modèle dispose d'un mode silencieux qui réduit le bruit de fonctionnement, idéal pour une utilisation nocturne.

Quelle est la capacité de déshumidification du SUNTEC DryFix 20 select APP ?

Ce déshumidificateur a une capacité de déshumidification d'environ 20 litres par jour, selon les conditions d'humidité ambiante.

Comment prolonger la durée de vie de mon déshumidificateur ?

Assurez-vous de nettoyer régulièrement le filtre et de vider le réservoir d'eau. Évitez de bloquer les sorties d'air et placez l'appareil dans un endroit bien ventilé.

Y a-t-il une garantie pour le SUNTEC DryFix 20 select APP ?

Oui, le produit est généralement livré avec une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI DryFix 20 select APP SUNTEC

• Veuillez placer l'appareil sur une surface plane et stable afin d'éviter les bruits forts et les vibrations.
• N'utilisez pas leprésent apparéil à proximité d'appareils de chauffage ou de tout objet inflammable ou dangereux.
• Si le déshumidificateur est utilisé dans un piece comportant des apparèils fonctionnant au gaz, la piece doit être aérée régulièrement et fréquemment.
• Veuillez vider et sécher le réservoir d'eau et l'appareil lorsqu'il n'est pas utilisé pendant une longue période. Cela permettra déviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.
• Ne posez pas d'objects lourds sur l'appareil.
• Veuillez ne pas étendre de rideaux ou de vêtements humides devant la sortie d'air, cela conduirait à une surcharge de l'appareil.
• En cas de températures basses, le tuyau de drainage ne doit pas être dirigé dehors.
• Ne basculez pas l'appareil car l'eau qui s'écoule pourrait cause des dégats sur l'appareil.
• Veuillez ne pas insérer d'objets étrangers dans l'objet.
• Veuillez ne pas utiliser l'appareil à l'extérieur. Le soleil, la pluie ou les températures basses peuvent endommager l'appareil ou provoquer une décharge électrique.
• Veuillez ne jamais couvrir la grille de sortie ou d'entrée.

• L'appareil doit être installé à une distance minimale de 50 cm du mur ou d'autres obstacles/objects.

• Veuillez maintainir le filtrtre anti-poussière et les grilles de sortie/d'entrée d'air propres. Veuillez les nettoyer régulièrement afin de garantir le fonctionnement optimal de l'appareil.

Important.

L'appareil doit toujours être stocké et transporte en position debout.

En cas de doute, nous vous recommendons d'attendre au moins 24 heures avant

Commande par smartphone / application SUNTEC Wellness

Veuillez telecharger l'application « SUNTEC Wellness » dans l'App Store ou Google Play et installez-la.
- Veuillez suivre les instructions pas à pas de l'application afin de connecter votre apparéil au Wi-Fi et de configurer la commande.
Pour toute question sur l'application, veuillez vous rendre sur notre site web www.suntec-wellness.de/suntec-app/

Installation

Pour economiser de l'énergie et assurer le fonctionnement optimal de l'appareil, veuillez fermer toutes les portes et fenêtres de la pierce.
- Placez l'appareil sur un support plat et régulier.
- Pour éviter les bruits forts et les vibrations, vous pouvez placer sous l'appareil un petit tapis ou un matelas en caoutchouc.

2 Témoin lumineux/affichage en couleur de l'humidité de l'air

5 Poignées

3 Entrée d'air avec filtré anti-poussière

6 Ouverture de drainage

Panneau de commande (Image 2)

outons :

3 Vitesse de ventilation
7 Marche/arret
8 Sélection des modes/ Réinitialisation (appuyer 5 sec)
11 Barre coulissante numérique
13 Minuteur
14 Mode veille

Indicateurs lumineux

1 Vitesse de ventilation basse
2 Vitesse de ventilation elevée
4 Minuteur
5 Mode dégivrage
6 Reservoir d'eau plein
9 Mode ventilation
10 Déshumidification automatique
12 Déshumidification manuelle
15 Mode séchage du linge
16 Wi-Fi

Description des fonctions

Marche/arrêt :

• Veuillez brancher la fiche d'alimentation électrique de l'appareil à une prise de courant.
• Veuillez you assurer que le réserve d'eau est vide avant demettre l'appareil en marche.
• Veuillez appuyer sur le bouton Marche/arrêt (7) pourmettre en marche ou arrêté r'appareil.
  Lorsqu'il se met en marche, l'appareil demarre automatiquement avec les derniers réglages utilisés.

Mode :

• Une fois l'appareil mis en marche, appuyez sur le bouton Mode (8) afin de selectionner la déshumidification manuelle (12), le séchage du linge (15), la ventilation (9) ou la déshumidification automatique (10).

Déshumidification manuelle :

• Veuillez appuyer sur le bouton Mode (8) pour activer la fonction de déshumidification. L'indicateur de déshumidification manuelle (12) s'allume. Dans ce mode, vous pouvez régler le degré de déshumidification souhaité et la vitesse de ventilation.
• Veuillez utiliser la barre coulissante numérique (11) pour régler la déshumidification de l'air entre 30% et 80% .
• Veuillez appuyer sur le bouton Vitesse (3) afin de selectionner la vitesse de ventilation basse ou elevée.

Déshumidification automatique :

• Veuillez appuyer sur le bouton Mode (8) pour activer la fonction « Déshumidification automatique ». L'indicateur de déshumidification automatique (10) s'allume.
• Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation et le degré d'humidité; l'appareil déshumidifie l'air automatiquement avec la vitesse de ventilation)basse.

Fonction de séchage du linge :

• Veuillez appuyer sur le bouton Mode (8) pour activer la fonction de séchage du linge. L'indicateur « Séchage du linge » (15) s'allume.
  La vtesse de ventilation et le degrd dhumidite sont regles automatique et ne peuvent pas etre modifie manuellement ; l'appareil deshumidifie l'air automatiquement avec la vtesse de ventilation elevée.
• Cette fonction vous permet de secher plus rapidement des vêtements, des chaussures ou des tapis.

Mode ventilation :

• Veuillez appuyer sur le bouton « mode » (3) pour activer le mode ventilation.
• Dans ce mode, seul le ventilateur fonctionne.
  Pour obtenir la vitesse de ventilation basse, appuyez sur le bouton « Vitesse de ventilation » une fois; l'indicateur « Vitesse de ventilation basse » (1) et l'indicateur du mode ventilation (9) s'allument.
  Pour obtenir la vitesse de ventilation elevée, appuyez à nouveau sur le bouton « Vitesse de ventilation » L'indicateur « Vitesse de ventilation elevée » (2) et l'indicateur du mode ventilation (9) s'allument.

Minuteur :

• Veuillez appuyer sur le bouton Timer (minuteur) (13) pour ajuster le réglage par heures, de 0-24 heures.
  Lorsque l'appareil est en marche, veuillez appuyer sur le bouton Minuteur pour regler l'heure de mise à l'arrêt comme indiqué ci-dessus.
  Lorsque l'appareil est arrêté, veuillez appuyer sur le bouton Minuteur pour régler l'heure de mise en marche comme indiqué ci-dessus.

Mode veille :

• Veuillez appuyer sur le bouton Mode veille (14) pour activer le mode veille. Tous les voyants lumineux (sauf WIFI et mode veille) et l'écran sont éteints. Le témoin « Réservoir d'eau plein » s'allume si le réservoir d'eau doit être vidé.

Indicateurs lumineux :

Si le taux d'humidité de l'air ambiant est inférieur à 50 %, le témoin lumineux s'allume en bleu.
Si le taux d'humidité de l'air ambient est compris entre 50 % et 70 %, le témoin lumineux s'allume en vert.
Si le taux d'humidité de l'air ambient est supérieur à 70 %, le témoin lumineux s'allume en rouge.

Lorsque l'appareil demarre, l'indicateur du Wi-Fi se met a cligneter (16). Veuillez suivre les instructions pas a pas de l'application afin de connecter votre apparéil au Wi-Fi et de configurer la commande.
Lindicateur du Wi-Fi reste allumé en continu lorsqu l'appareil est connecté à l'application.

Restaurer le Wi-Fi en cas de problèmes de connexion et pour les nouvelles connexions

Si you souhaitez connecter l'appareil a un nouveau reseau Wi-Fi ou si la tentative de connexion a l'application échoue, vous doivent restaurer le Wi-Fi. Veuillez maintainir le bouton de mode (8) enforcé pendant 5 à 10 secondes. L'indicateur du Wi-Fi clignote 2 fois par seconde et l'appareil peut a nouveau etre connecté au Wi-Fi.
- Puis, veuillez suivre les instructions pas à pas de l'application afin de connecter votre apparéil au Wi-Fi et de configurer la commande.
Lindicateur du Wi-Fi reste allumé en continu lorsque l'appareil est connecté à l'application.

Évacuation de l'eau de condensation

Reservoir d'eau :

• Dés que le réserve d'eau est plein, l'appareil cesse de fonctionner; un averissement sonore retentit et le symbole « Réservoir d'eau plein » (6) s'affiche à l'écran.
• Veuillez arrêté l'appareil et débranchez la fiche d'alimentation.
  Veuillez retirer precautionneusement le réservoir d'eau et vider l'eau en tenant le réservoir par la poignée.
  Puis, nettoyez le réservoir vide et enoncez-le à nouveau soigneusement dans l'appareil.

Évacuation constante de l'eau de condensation :

• Veuillez débrancher la fiche de la prise d'alimentation.
• Veuillez retarder le réservoir d'eau de l'appareil de la façon décrite ci-dessus et retirez le tuyau de drainage.
• Veuillez enconcer à nouveau soigneusement le réservoir d'eau dans l'appareil sans le tuyau de drainage.
  L'ouverture de drainage est située à l'arrière de l'appareil.
• Veuillez introduire le tuyau de drainage dans l'ouverture et placez l'autre extrémité du tuyau dans un écipient de collecte afin que l'eau puisse s'y écouler en continu.
  Veillez a ce que le tuyau soit correctement raccordé afin d'eviter les fuites d'eau.

Maintenance

Pour éviter toute blessure, veuillez arrêté l'appareil et retirez la fiche avant de commencer la maintenance ou le nettoyage.

Nettoyage

• Veuillez débrancher la fiche.
• Veuillez nettoyer l'appareil avec un chiffon sec et doux. Pour les salissures tenaces, veuillez utiliser un chiffon légèrement humide.
• N'utilisez pas de solvants chimiques (teils que de l'essence, de l'alcool, etc.). La surface ainsi que l'ensemble du boîtier peuvent être endommagés.

Nettoyer le filtrer anti-poussiere

• Veuillez ouvrir le cache du filtré etsteroler le filtré précautionneusement.
• Afin de-retirer la poussière de ce type de filtré,veuillezutiliser un aspirateur ou tapotecz-le légèrement.
• Si le filtré est fortement encrassé, lavez-le avec de l'eau et un détergent neutre, rincez-le abondamment à l'eau et laissez-le sécher.
• Puis, inséréz à nouveau le filtrte soigneusement dans l'appareil et refermez le cache du filtrre.

Stockage

• Veuillez débrancher la fiche de l'appareil et enroulez le cordon d'alimentation.
• Veuillez vider l'eau du réservoir, essuyez le réservoir avec un chiffon et remetteze-le en place.
  Veuillez nettoyer le filtre a air de la façon decrite ci-dessus puis installez-le a nouveau dans l'appareil.
• Veuillez stocker l'appareil en position verticale et évitez de l'exposer au rayonnement solaire direct.

Dépannage

Problème	Cause	Solution
L'appareil ne fonctionne pas.	L'appareil est-il sous tension ?	Branchez le cordon d'alimentation.
	L'indicateur « Réservoir d'eau plein » est-il allumé (le réservoir d'eau est plein ou mal place) ?	Videz le réservoir et replacez-le dans sa position correcte.
	Le réservoir d'eau est-il installé correctement ?	Veuillez contrôler la position du réservoir d'eau.
	Les lamelles de sortie d'air sont-elles ouvertes ?	Veuillez ouvr les lamelles de sortie d'air.
	L'appareil est en mode dégivrage.	Il s'agit d'un processus normal permettant de protégger les pieces internes. Dès que le problème est résolu, l'appareil fonctionne à nouveau normalement.
La puissance de déshumidification est insuffisante.	L'entrée ou la sortie d'air est-elle bloquée ?	Contrôlez l'entrée et la sortie d'air et retirez les évventuels objets gênants.
	Le filtré à air est-il sale ?	Nettoyez le filtré à air comme indiqué dans le mode d'emploi.
	L'appareil est-il en mode purification de l'air ?	Veuillez BASCER en mode déshumidification.
	La température ambiente/le taux d'humidity de l'air est-elle/il trop bas(se)/élevé(e) ?	L'appareil doit être utilisé à une température ambiente comprise entre 5 °C et 32 °C et à un taux d'humidity de l'air compris entre 10 % et 90 %. Si la température ambiente ou le taux d'humidity de l'air est inférieur(e)/supérieur(e) à ces seuils, l'appareil ne peut pas déshumidifier l'air de manière optimale.
Le taux d'humidité de	La pièce est-elle trop grande ?	Veuillez tener compte des dimensions de la pièce indiquées sur l'emballage.
l'air ne baisse pas.	Toutes les fenêtres et portes de la pièce sont-les-femmées ?	Veuillez fermer toutes les portes et fenêtres, le cas échéant.
Bruits forts pendant la mise en service.	L'appareil est-il posé sur une surface penchéée ou instable ?	Veuillez placer l'appareil sur une surface plane et stable.
	La circulation du réfrigérant à l'intérieur de l'appareil peut provoquer des bruits.	Les bruits disparaissent dès que le circuit du réfrigérant s'est stabilisé.
Bruits génants pendant la mise en service.	Il ne s'agit pas d'un défaut.	Ces bruits génants sont normaux pendant la mise en service ; ils cèssent au bout de quelques instants. Si les objets ambiants sont fortement encrassés, par exemple à cause de fumée de cigarette, des bruits génants peuvent également se faire entendre au niveau de la sortie d'air.
La mise en service s'interrrompt.	La température ambiente est-elle supérieure à la température de service ?	L'appareil redémarre automatiquement dés que la température ambiente a baisse.
Le linge ne sèche pas.	Le linge est-il trop loin de l'appareil ?	Veuillez placer le linge de façon à ce qu'il soit exposé au flux d'air.
	La température ambiente est-elle inférieure à la température de service ?	Le linge sèche plus lentement lorsque la température ambiente estasse. Essayez de faire sécher le linge dans une autre piece.
Il y a de l'eau dans le réservoir d'eau (avant la première mise en service).	Il ne s'agit pas d'un défaut.	Il peut rester un peu d'eau après l'essay de fonctionnement réalisé en usine.

Agent réfrigérant

(CE) N 842/2006: Ce déshumidificateur d'air contient l'agent réfrigérant R290. La quantité d'agents réfrigérants est cependant inférieure à 1 kg et se trouve dans un circuit de réfrigération fermé. Certes, l'agent réfrigérant ne présente pas de potentiel de destruction de l' ozone mais est, selon le protocole de Kyoto, un gaz dit à effet de serre et peut ainsi contribuer au rechauffement terrestre, si toutesls libéré dans l'atmosphère. C'est pourquoit seuils des techniciens formés et disposant d'un certificat de qualification professionnel de technician en froid peuvent proceder au replissage ou à la vidange. Dans le cadre d'une utilisation enonne et due forme et un circuit d'agent réfrigérant en bon état, il ne faut pas rajouter d'agent réfrigérant à votre déshumidificateur d'air Suntec.
