MODE D'EMPLOI GTVBS03CH Ambiano
Thermosoudeuse 2 Joint de rechange 3 Rouleau de film d'emballage 22 x 300 cm 4 5 sachets (env. 20 x 30 cm, réservé au micro-ondes)
- Mode d'emploi / Carte de garantie (sans illustration)

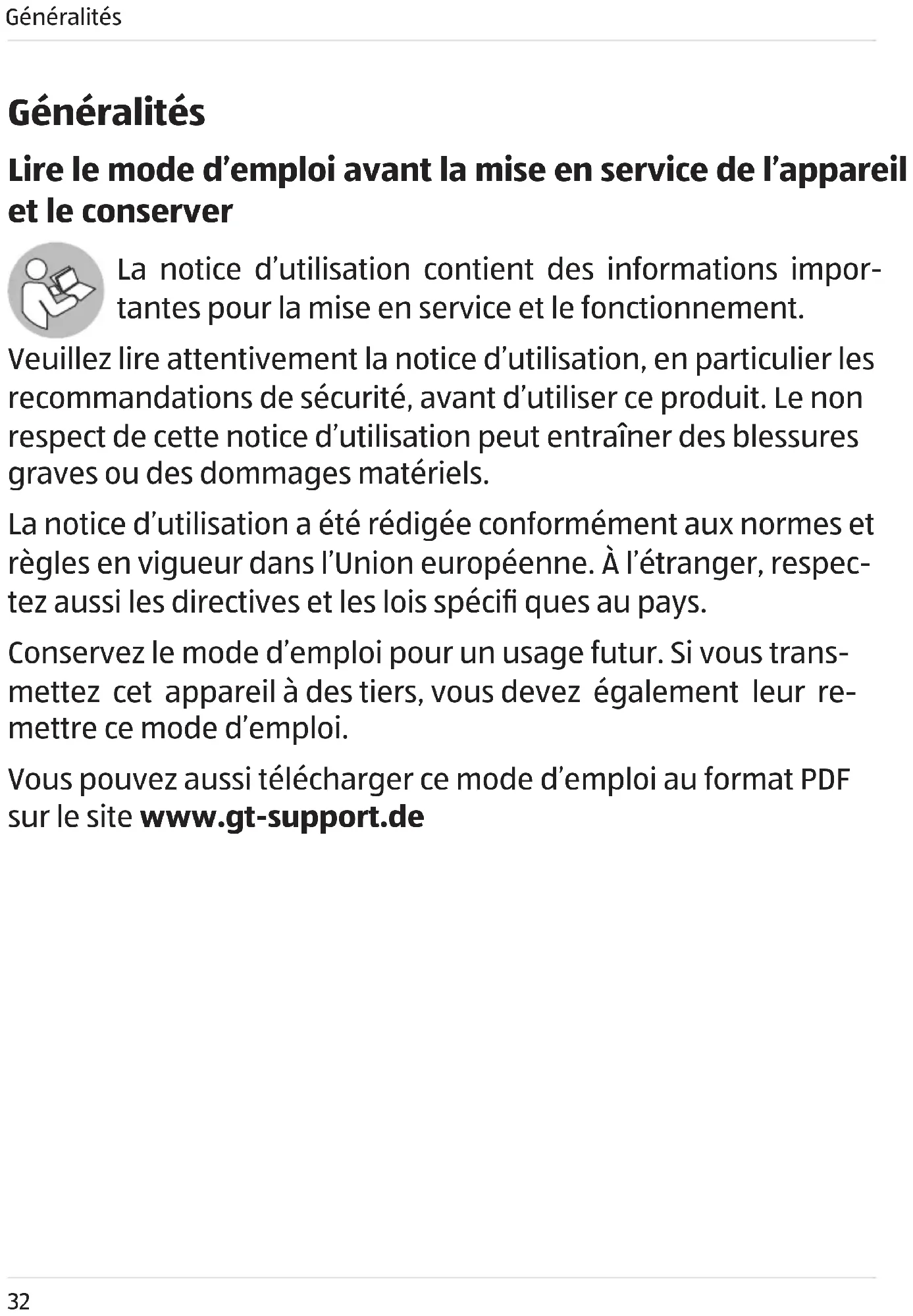

Généralités 32
Lire le mode d'emploi avant la mise en service de l'appareil et le conserver 32
Sécurité 34
Utilisation conforme 34 Consignes de sécurité 35
Mise en service 41
Contrôler les éléments fournis 41 Avant la première utilisation 42 Mise en place de l'appareil 43
Utilisation 44
Préparation des emballages 45 Soudage des emballages 47 Soudage et mise sous vide des emballages 49
Mise au rebut 55
Éliminer l'emballage 55 Élimination des appareils usagés 55
Lire le mode d'emploi avant la mise en service de l'appareil et le conserver
La notice d'utilisation contient des informations importantes pour la mise en service et le fonctionnement.
Veuillez lire attentivement la notice d'utilisation, en particulier les recommandations de sécurité, avant d'utiliser ce produit. Le non-respect de cette notice d'utilisation peut entraîner des blessures graves ou des dommages matériels.
La notice d'utilisation a été rédigée conformément aux normes et règles en vigueur dans l'Union française. À l'étranger, respectez aussi les directives et les lois spécifiques au pays.
Conservez le mode d'emploi pour un usage futur. Si vous transmettez cet appareil à des tiers, vous devez également leur remettre ce mode d'emploi.
Vous pouvez aussi télécharger ce mode d'emploi au format PDF sur le site www.gt-support.de
Explication des symboles
Les symboles suivants sont utilisés dans ce mode d'emploi, sur le produit ou sur l'emballage.
Ce symbole désigne un niveau de risque moyen pouvant entrainer la mort ou de graves blessures si le danger n'est pas évité.
Ce symbole désigne un niveau de risque peu élevé pouvant entrainer des blessures légères ou modérées si le danger n'est pas évité.
Remarque!
Ce symbole vous avertit d'éventuels dommages matériels.
Surface chaude! Ce symbole signale une surface chaude pendant le fonctionnement - évitez de toucher cette surface à mains nues.
Ce symbole vous donne des informations utiles pour le montage ou l'utilisation.
Classe de protection II : Isolation renforcée ou double entre les parties actives et accessibles. La plupart du temps, pas de raccordement à la terre.
Réserve à un usage intérieur.
Déclaration de conformité (voir le chapitre « Déclaration de conformité ») : Les produits portant ce symbole répondent à toutes les dispositions communautaires en vigueur au sein de l'Espace économique européen.
Ce produit est exclusivement réservé au soudage de denrées alimentaires ou d'objets qui ne risquent pas d'être déteriorés par la pression exercée par l'emballage.
N'utilisez l'appareil qu'avec des tubes en plastique adaptés aux thermosoudeuses.
L'appareil n'est pas conçu pour un usage commercial mais uniquement pour un usage privé. Toute autre utilisation ou toute modification de l'appareil est contraire à sa destination et est donc à proscrire. Nous n'assumons aucune responsabilité pour les dommages survenus suite à une utilisation inappropriée ou erronée.
Risque d'électrocution!
Une installation électrique défectueuse ou une tension trop élevée peuvent provoquer une électrocution.
- Il est interdit d'immerger l'appareil et la prise secteur dans l'eau ou dans d'autres liquides.
- Ne branchez l'appareil que si la tension de la prise correspond aux instructions sur la plaque signalétique.
- Ne mettez pas l'appareil en marche s'il y a des traces visibles de dommages ou si le cable ou la prise est défectueux.
- Si le cable d'alimentation de la théteuse, il doit être remplace par le fabricant, son service après-vente ou toute autre personne qualifiée pour éviter les risques.
- N'essayez jamais d'introduire des objets métalliques dans l'appareil.
- N'ouvre pas le boîtier, mais confiez plutôt les réparations à des spécialistes. Adressez-vous pour cela à un atelier spécialisé.
- N'altérez pas l'appareil. N'utilisez que des pièces et accessoires recommandés par le fabricant.
- Nous déclinons toute responsabilité ou tout droit à la garantie si vous avez effectué vous-même des réparations, en cas de raccordements inappropriés ou de mauvaise utilisation.
- Pour les réparations, seules les pièces èces électriques et mécaniques indispensables à la protection contre les sources de danger.
- Ne touchez jamais la fiche secteur avec des mains humides.
- Ne sortez jamais la fiche secteur de la prise murale en tirant sur le cable de la prise, mais saisissez toujours la fiche secteur.
- Ne portez jamais l'appareil par son câble.
- Éloignez l'appareil, la prise et le câble du feu ouvert et des surfaces chaudes.
- Posez le cable de sorte que personne ne risque de trébucher.
- Ne pliez pas le câble d'alimentation, ne le posez pas sur des arêtes tranchantes.
- La partie inférieure de l'appareil est dotée de pieds en caoutchouc. Les meubles et surfaces des meubles étant confectionnés dans des matériaux très divers, et traités avec des produits différents, il ne peut pas être exclu que ces substances contiennent des composants qui agressent et ramollissent les pieds en caoutchouc. Le cas échéant, placez un support antidérivant sous l'appareil.
- Placez l'appareil de sorte qu'il ne puisse pas tomber dans une baignoire ou dans un lavabo.
- Ne touchez jamais un appareil électrique tombé à l'eau. Si c'est le cas, débranchez immédiatement la prise.
- Quand vous n'utilisez pas l'appareil, que vous le nettoyez ou en cas de panne, éteignez-le et débranchez-le.
Risques pour les enfants et personnes ayant des capacités physiques, sensorielles ou mentales
réduites (par exemple, des personnes souffrant d'un handicap partiel, des personnes âgées avec des capacités physiques et mentales limitées) ou manquant d'expérience et de connaissances (par exemple des enfants plus âgés).
- Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou des personnes qui manquent d'expérience et de savoir requis pour l'utilisation sûre de cet appareil à condition que ces personnes soient surveillées ou instruites à propos de l'utilisation sûre et des risques liés à l'utilisation.
- Le nettoyage et l'entretien de l'appareil ne doit pas être effectués par des enfants sans surveillance. L'appareil et son câble de raccordement doivent être tenus à l'écart des enfants de moins de 8 ans.
- Les enfants ne doivent pas jouer avec l'appareil. Les enfants n'ont pas conscience des dangers liés à l'utilisation d'appareils électriques. L'appareil doit donc être utilisé et rangé hors de la vue et de la portée des enfants âgés de moins de 8 ans.
- Ne laissez pas le cable de l'appareil pendre pour éviter que les enfants tirent dessus.
- Ne laissez pas les enfants jouer avec le film d'emballage, les tubes en plastique ou les sachets d'emballage. Ils risquent de s'enchevêtre et de se suffoquer.
Risque d'incendie!
- Né laissez jamais l'appareil sans surveillance
- Posez l'appareil sur une surface stable chaleur.
- Ne jamais couvrir l'appareil lorsqu'il est branché. Risque de surchauffe.
- Ne jamais utiliser l'appareil à proximité de liquides ou de gaz inflammables.
Risque d'électrocution!
- Il est interdit de mettre des liquides (par ex. soupe, sauce, jus de viande) sous vide dans un sachet d'emballage. Les liquides risquent d'être aspirés et de pénétrer dans l'appareil. Si cela venait à se produire, arrêtez le processus en appuyant sur la touche Stop (Arrêt) 5.
- Dans ce cas, débranchez la prise et n'utilisez plus l'appareil.
- Faites contrôler l'appareil par un technicien professionnel ou par le service après-vente.
Risque de brûlure!

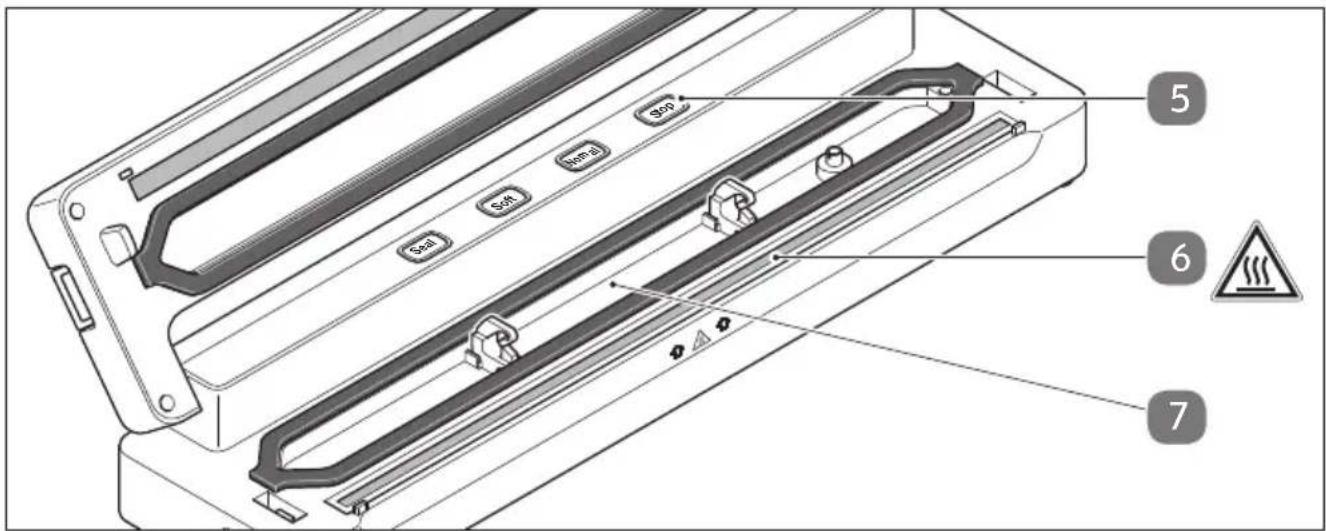

Surface chaude! Certaines parties de cet appareil deviennent très chaudes pendant le fonctionnement. Une manipulation inadéquate peut provoquer de graves blessures.
- Ne touchez pas l'élément chauffant 6 pendant l'utilisation car il devient très chaud.
- Laissez refroidir l'appareil avant de le nettoyer.
Remarque! conseils d'hygiène!
Une utilisation non conforme de l'appareil peut porter atteinte à la santé.
- Veuillez vous assurer que les conditions d'hygiène sont réunies. Lavez-vous les mains avant la mise sous vide.
- Nettoyez tous les accessoires ainsi que l'appareil.
- Après l'utilisation, effectuez un nettoyage de l'appareil, et en particulier du collecteur de liquide 7.
- Les denrées périssables doivent être congelées juste après leur mise sous vide, ou consommées juste après avoir été réchauffées. Ne les conservez pas à température ambiente.
- Ne réutilisez jamais un sachet deux fois de suite, en particulier si le sachet a été utilisé pour de la viande, du poisson ou des aliments gras.
- Ne réutilisez pas le sachet s'il a été réchauffé au bain-marie ou au micro-ondes.
Après la mise sous vide, vous devez respecter un temps de refroidissement de 15 secondes. Pendant ces 15 secondes, vous ne pouvez pas relancer un autre processus de mise sous vide.
N'utilisez l'appareil qu'avec des films adaptés aux thermosoudeuses et dans les dimensions correspondantes:
Largeur inférieure à 30 cm - Épaisseur du matériel entre 0,1 et 0,2 mm.
La longueur des rouleaux de films vendus dans le commerce peut varier. Il est également possible d'utiliser des sachets prêts à l'emploi. Les sachets représentant des striés ou des points sur un côté sont adaptés. Les films ou les sachets lisses ne peuvent pas être soudés.
Remarque! risque de dommages!
Si vous ouvrez l'emballage avec un couteau acéré ou d'autres objets pointus, l'objet peut être endommagé.
- Soyez prudent à l'ouverture.
- Sortez toutes les pièces de l'appareil ainsi que le mode d'emploi du carton et retirez les films de protection.
- Vérifiez si la livraison est complète (voir Éléments fournis).
- Vérifiez si les différentes pièces sont endommagées. Si c'est le cas, ne les utilisez pas. Adressez-vous, dans ce cas, au service après-vente dont les coordonnées sont indiquées sur la carte de garantie.
Ne pas utiliser de produit abrasif, ni de solvant ou d'objet contendant!
- Enlevez le matériel d'emballage et l'ensemble des films de protection.
Le cas échéant, appuyez simultanément sur les deux boutons de déverrouillage 8 pour déverrouiller le couvercle 9.
- Retirez les deux butées 12.
- Avant d'utiliser l'appareil pour la première fois, essuyez le collecteur de liquide 7 avec un chiffon légèrement humide.
- Réinsérez les butées 12 comme indiqué sur le schéma.
Mise en place de l'appareil
- Déroulez entièrement le câble situé dans le compartiment à câble (sous l'appareil) et insérez le câble dans le petit orifice-sortant du compartiment. Vous évitez ainsi le basculement du dispositif de mise sous vide.
- Posez le dispositif de mise sous vide sur une surface plane et stable. Les pieds en caoutchouc garantissent un bon maintien.
- Veillez à ce que les surfaces soient faciles à nettoyer, bien éclairées et facilement accessibles.
- Fermez le couvercle 2 situé en haut et vérifiez la bonne position des joints 13. Ils doivent être enfoncés de façon totale et uniforme dans les orifices prévus à cet effet.
Si ce n'est pas le cas, il sera impossible de créer du vide dans le sachet.
Risque de brûlure!
Surface chaude! Certaines parties de cet appareil viennent très chaudes pendant le fonctionnement. Une manipulation inadéquate peut provoquer de graves blessures.
- Après le soudage et l'ouverture du couvercle, ne touchez pas l'élement chauffant 6 ni la barre de pression 13, pour éviter les brûlures.
Avant la première utilisation, exécutez 1 à 2 cycles de soudage. Il est possible que l'appareil émette une odeur et une légère fumée se dégage, cela disparaîtra au bout de quelques temps. Vous devez tous utiliser l'appareil dans une suffisamment aérée (par ex. en ouvrant une fenêtre).
Il est important de programmer une pause d'env. 10 secondes entre chaque processus de mise sous vide ou de soudage consécutif. Après 10 processus consécutifs, programmer un refroidissement de 10 minutes. Pendant ce temps, l'appareil ne peut pas être mis en marche.
Vous pouvez commander les films d'origine à l'adresse indiquée sur la carte de garantie.
Préparation des emballages
Assurez-vous que les soudures effectuées par le dispositif de mise sous vide ne se croisent pas. Les côtés ouverts à souder doivent être l'un de l'autre et non pas adjacents. Ne pas couper les soudures présentes sur le sachet d'emballage.
- Préparez le nombre de sachets nécessaires.
Déroulez l'un des sachets du rouleau et coupez-le avec des ciseaux adaptés ou avec la lame de coupe à la longueur souhaitée.
N'oubliez pas qu'en raison du soudage, la longueur utile du sachet sera légèrement plus courte que celle à laquelle vous l'avez coupé.
- Pour utiliser la lame de coupe 14, ouvrez-la jusqu'à la résistance.
- Poser le film d'emballage au-dessus du dispositif de mise sous vide.
- Rabattez la lame de coupe, enclenchez-la sur la droite et poussez le bouton d'entrainement des lames 15 vers la gauche ou la droite jusqu'à la butée de fin de course.
Si le bouton d'entraînement des lames n'est pas en-dehors de la zone du film d'emballage, aucune découverte ne peut être effectuée.
- Baisser doucement la tête de coupe 15 jusqu'à ce qu'elle soit en contact avec le film et pousser sur le côté opposé.
Soudage des emballages
- Appuyez simultanément sur les boutons de déverrouillage et ouvrez le couvercle.

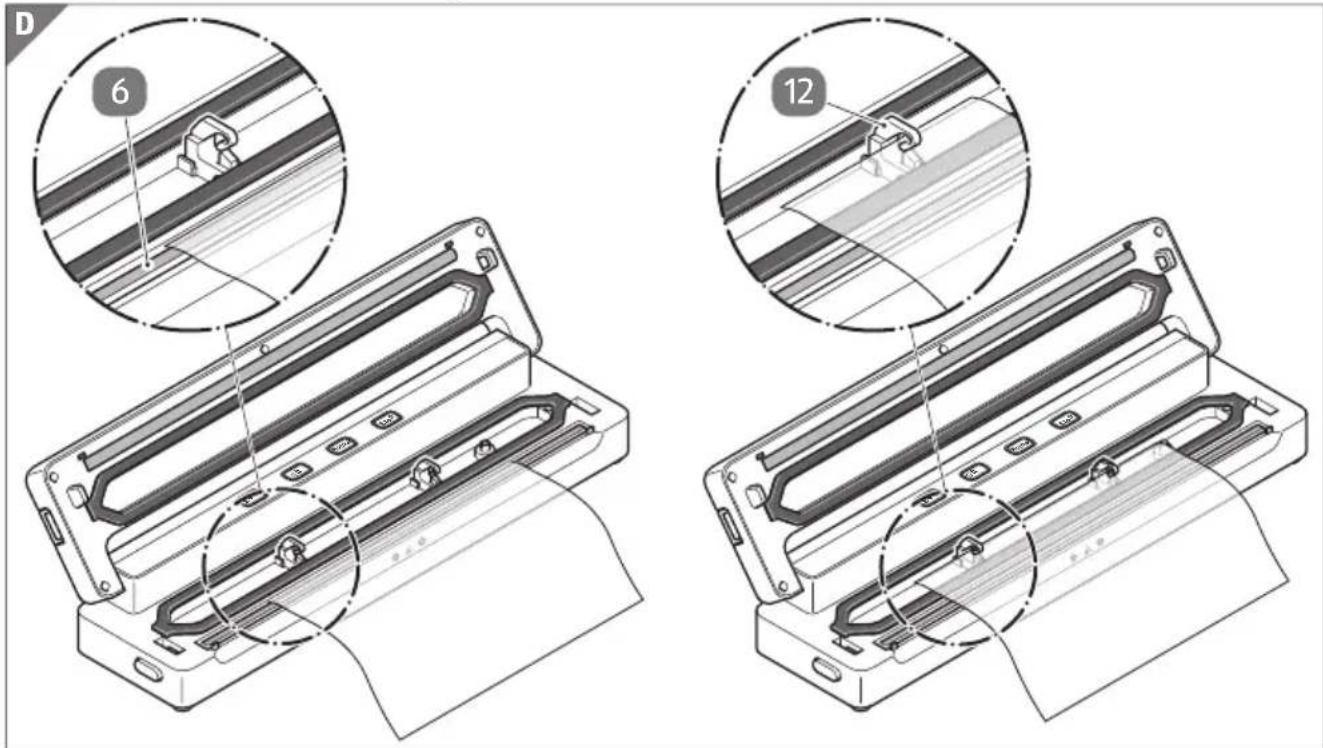

- Posez un bout du film au-dessus de l'élément chauffant 6 comme sur la figure.
Une mise sous vide n'étant pas effectuée, il n'est pas nécessaire de poser l'extrémité du film jusqu'aux butées 12. Il suffit de poser le film env. 1 cm au-dessus de l'élément chauffant.
- Rabattez le couvercle. Assurez-vous que le film ne fasse aucun pli au-dessus de l'élément chauffant.
- Appuyez de façon simultanée et uniforme sur les deux symboles de la main sur le couvercle, jusqu'à ce que les deux systèmes de verrouillage s'encliquettent en émettant un bruit.
- Branchez la fiche dans la prise secteur.
- Appuyez sur la touche de soudage Seal.
Le voyant lumineux du bouton s'allume en bleu pendant la procédure de thermosoudage, puis les voyants lumineux des boutons « Seal », « Soft » et « Normal » clignotent simultanément à 3 reprises. Le processus de soudage est alors terminé.
Le bouton Stop (Arrêt) 19 permet également d'arrêter le processus de soudage de façon anticipée.
- Le cas échéant, appuyez simultanément sur les deux boutons de déverrouillage 8 pour déverrouiller le couvercle.
- Ouvrir le couvercle 9.
Risque de brûlure!
Surface chaude ! L'élement chauffant 6 et la barre de dépression 13 sont très chauds après le processus de soudage.
Risque d'électrocution!
- Il est interdit de mettre des liquides (par ex. soupe, sauce, jus de viande) sous vide dans un sachet d'emballage. Les liquides risquent d'être aspirés et de pénétrer dans l'appareil. Dans ce cas, débranchez la prise et n'utilisez plus l'appareil.
- Faites contrôler l'appareil par un technicien professionnel ou par le service après-vente.
Le film présent sur le rouleau a une forme de tube, pour obtenir un sachet fermé, il faut donc souder le tube des deux côtés.
L'appareil permet d'effectuer 2 types de mise sous vide avec des opérations identiques:
- Avec le bouton Soft du dispositif de mise sous vide : Le soudage est effectué peu après le lancement de la mise sous vide. Cela permet d'éviter l'écrasement des aliments sensibles (par ex. les légumes). Le processus de mise sous vide est ensuite poursuivi brièvement, sans effet sur le contenu de l'emballage, pour atteindre la dépression d'arrêt.
- Avec le bouton Normal 18 du dispositif de mise sous vide : Le processus de soudage est effectué peu après avoir atteint la dépression d'arrêt. Ceci permet d'atteindre un vide plus important dans le sachet.
Si un peu de liquide s'échappe pendant le processus de mise sous vide, il collecteur de liquide 7. Contrôlez le bac.
de récapitulation après chaque mise sous vide et éliminez les dépôts d'humidité.
- Remplissez le sachet soudé d'un côté.
Contrairement à la fonction « soudage seul », le film doit être placé jusqu'aux butées 12, voir Fig. D.
- Rabattez le couvercle. Assurez-vous que le film ne fasse aucun pli au-dessus de l'objet chauffant.
- Appuyez de façon simultanée et uniforme sur les deux symboles de la main sur le couvercle, jusqu'à ce que les deux systèmes de verrouillage s'encliquettent en émettant un bruit.
- Mettez la fiche du câble dans la prise secteur 220 V.
- Appuyez sur le bouton de mise sous vide Soft 17 ou Normal 18.
Le témoin lumineux du bouton s'allume lors du processus de mise sous vide. Après une courte période, le processus de soudage est enclenché et indiqué par l'allumage du témoin lumineux Seal 16.
Ensuite, les voyants lumineux des boutons « Seal », « Soft » et « Normal » clignotent simultanément à 3 reprises. Le processus de soudage est alors terminé.
Le bouton Stop (Arrêt) 19 permet également d'arrêter le processus de façon anticipée.
- Le cas échéant, appuyez simultanément sur les deux boutons de déverrouillage 8 pour déverrouiller le couvercle.
- Ouvrir le couvercle 9.
Risque de brûlure!
Surface chaude! L'élement chauffant 6 et la barre de pression 13 sont très chauds après le processus de soudage.
Risque d'électrocution!
Un mauvais usage de l'appareil peut provoquer un choc électrique.
- Ne plongez pas l'appareil, ni le câble, ni la prise dans l'eau ou dans d'autres liquides.
- Débranche la fiche de la prise murale avant de nettoyer l'appareil.
- Laissez l'appareil refroidir avant de le nettoyer.
- L'appareil doit être complètement sec avant d'être utilisé.
Remarque! risque de dommages!
Une utilisation non conforme de l'appareil peut provoquer des dommages.
- Pour nettoyer les surfaces et le collecteur de liquide 7, utilisez uniquement un chiffon doux et humide avec un peu de liquide vaisselle. Essuyez ensuite les surfaces et laissez-les sécher. Ne jamais utiliser de nettoyants abrasifs, ni des brosses ou des éponges abrasives.
- Ne jamais nettoyer les surfaces avec de l'alcool, de l'essence ou des liquides similaires.
Remarque! risque de dommages!
Une utilisation non conforme de l'appareil peut provoquer des dommages.
Avant de ranger l'appareil, assurez-vous qu'il est ouvert, propre et sec.
- Si vous n'utilisez pas l'appareil, n'enclenchez pas le couvercle, rabattez-le uniquement. Ceci permet d'éviter de détériorer les joints.
- Enroulez le câble autour de l'enrouleur de câble dans le compartiment à câble (sous l'appareil).
- Rangez l'appareil dans un endroit propre et sec, hors de la portée et de la vue des enfants.
Les joints inférieur et supérieur 11 (voir Fig. A) peuvent être ôtés pour être légèrement nettoyés. Vous pouvez nettoyer les joints dans de l'eau chaude savonneuse. Les rincer ensuite à l'eau claire et les laisser sécher.
Assurez-vous que les joints sont bien secs avant de les réinsérer dans l'appareil. Ne réinsérez jamais un joint humide.
Tableau des anomalies
| Problème Dysfonctionnement et dépannage |
| L'appareil ne fonctionne pas. | La prise n'est pas branchée. - Enforcez la fi che de secteur dans une prise de courant. |
| La soudure n'est pas intégrale | L'élement de soudage est encrassé. - Exécuter le processus de soudage puis enlever les saletés à l'aide d'un chiffon sec. |
| Présence de produit entre le fi lm. - Réduire les quantités ou enforcer le produit dans le sachet. |
| La zone de soudage est plissée. - Lisser le fi lm dans la zone de soudage. |
| Mise sous vide insuffi sante | Le fi lm n'est pas bien posé. - Voir ci-dessous : Soudage et mise sous vide des embal-lages |
| Le joint 11 est endommagé. - Utiliser le joint de remplacement 2 , voir Éléments fournis. |
Modèle: GT-VBS-03-CH
Tension secteur: 220-240 V~, 50 Hz
Puissance absorbée : 120 W
Classe de protection : II
Poids: env. 0,9kg
Dimensions (L x l x H) : env. 374 x 96 x 61 mm
Pression de mise sous vide : env. 0,6 bar (vide normal) env. 0,35 bar (vide soft)
Puissance d'aspiration: env. 4,5 Liter pro Minute
Épaisseur du film de mise sous vide : max. 0,1 - 0,2 mm
Largeur du film de mise sous vide : max. 300 mm
Nos produits étant constamment développés et améliorés, des modifications du design et techniques ne sont pas exclues.
La conformité de ce produit avec les normes légales est garantie. La déclaration de conformité complète se trouve sur internet sous www.gt-support.de
Élimination de l'emballage
Triez l'emballage avant de l'éliminer. Le carton et le carton d'emballage peut être recyclé comme du papier, les films dans les matériaux recyclables.
Élimination de l'appareil usage
(Utilisable dans l'Union française et dans les autres états européens avec des systèmes de collecte séparés de produits recyclables)
Il est interdit de jeter les appareils usagés dans les ordures ménagères!
Si l'appareil ne peut plus être utilisé, chaque consommateur est contraint par la loi de jeter les appareils usagés séparément des déchets ménagers, p. ex. en le déposant dans un point de collecte de sa commune/son quartier. Ceci permet de garantir le recyclage correct des appareils usagés sans effet négatif sur l'environnement.
Aller rapidement et facilement au but avec les codes QR
Si vous avez besoin d'informations sur les produits, de pièces de rechange ou d'accessoires, de données sur les garanties fabricant ou sur les unités de service ou si vous souhaitez regarder confortablement des instructions en vidéo - avec nos codes QR, vous parvenez au but en toute facilité.
Les codes QR, qu'est-ce ?
Les codes QR (QR = Quick Response) sont des codes graphiques qui peuvent être lus à l'aide d'un appareil photo du smartphone et qui contiennent par exemple un lien vers un site Internet ou des données de contact.
Votre avantage : plus de frappe contraignante d'adresses Internet ou de données de contact !
Pour scanner les codes QR, vous avez simplement besoin d'un smartphone, d'un lecteur de codes QR installé ainsi que d'une connexion Internet.
Vous trouverez généralement un lecteur de codes QR gratuitement dans l'App Store de votre smartphone.
Testez des maintenannt
Scannez simplement le code QR suivant avec votre smartphone pour en savoir plus sur votre nouveau produit ALDI.
Votre portail de services ALDI
Toutes les informations mentionnées plus haut sont également disponibles sur Internet via le portail des services ALDI sous www.aldiservice.ch.
L'exécution du lecteur de codes QR peut entraîner des frais pour la connexion Internet en fonction de votre tarif.
