MANUALE UTENTE GTVBS03CH Ambiano
1 Sigillatrice per pellicola
2 Una guarnizione di ricambio
3 Rotolo di pellicola 22 × 300 cm
4 5 sacchetti di pellicola (ca. 20 × 30 cm, adatto al microonde)
- Istruzioni all'uso/Cartolina di garanzia (senza Fig.)
Indice
Volume di fornitura 58
Leggere le istruzioni all'uso prima della messa in funzione dell'apparecchio e conservarle 60
Legenda 61
Sicurezza 62
Utilizzo conforme 62
Indicazioni di sicurezza 63
Messa in funzione 69
Controllo volume di fornitura 69
Prima del primo impiego 70
Installatione dell'apparecchio 71
Utilizzo. 72
Preparazione della pellicola 73
Sola saldatura della pellicola 75
Sottovuoto e sigillatura della pellicola 77
Pulizia 79
Conservazione 80
Tabella guasti 81
Dati tecnici 82
Smaltimento 83
Smaltimento della confezione 83
Smaltimento dell'apparecchio 83
Arrivare all'obiettivo in modo veloce e semplice grazie acodici QR 85

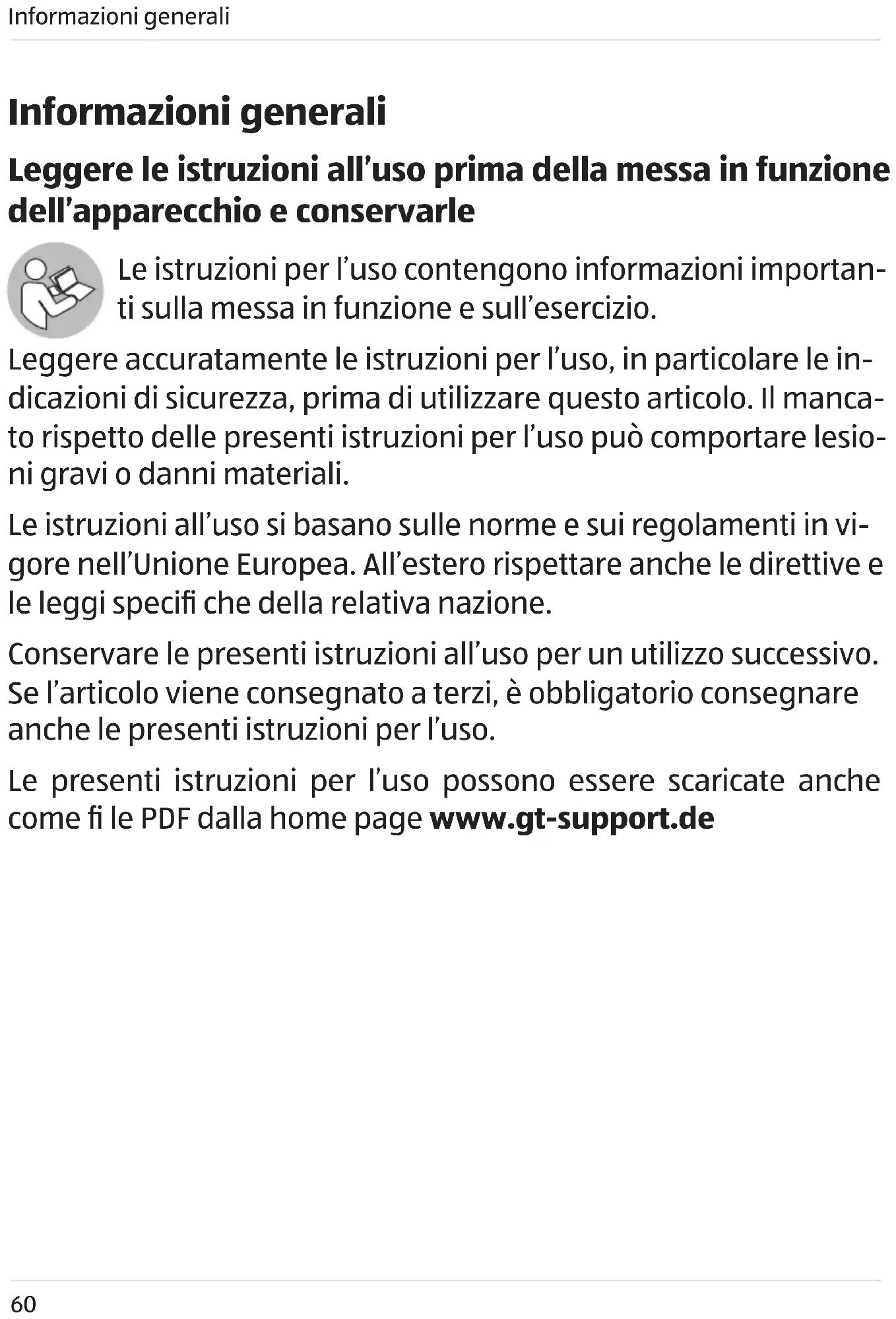

Leggere le istruzioni all'uso prima della messa in funzione dell'apparecchio e conservarle
Le istruzioni per l'uso contengono informazioni importanti sulla messa in funzione e sull'esercizio.
Leggere accuratamente le istruzioni per l'uso, in particolare leindicazioni di sicurezza, prima di utilizzato quello articolo. Il manca-to rispetto delle presenti istruzioni per l'uso più comportare lesioni gravi o danni materiali.
Le istruzioni all'uso si basano sulle norme e sui regolamenti in vigore nell'Unione Europea. All'estero rispetto sono le direttive e le leggi specifici che della relativa nazione.
Conservare le presenti istruzioni all'uso per un utilizzo successivo. Se l'articolo viene consognato a terzi, è obbligatorio concedare ancche le presenti istruzioni per l'uso.
Le presenti istruzioni per l'uso posso sono essere scaricate anche come fi le PDF alla home page www.gt-support.de
Legenda
I seguenti symboli vengono utilizzati nelle presenti istruzioni all'uso, sull'articolo o sulla confezione.
AVERTIMENO! Questo symbolo indica un pericolo con un grado di rischio medio, che, se non evitato, può camportare lezioni gravi o mortali.
ATENZIONE! Questo symbolo indica un pericolo con un grado di rischio basso, che, se non evitato, cui comportare lesioni lievi o moderate.
AVVISO! Questo symbolo mette in guardia da possibili danni materiali.
Superfici e calda! Questo symbolo segnala superfici calde durante il funzionamento - non toccare a mani nude.
Questo significato fornisce delle informazioni addizzionali utili per l'assemblaggio o per l'utilizzo.
Classe di protezione II: isolamento doppio o rafforzato tra componenti attivi e che possono essere toccati. Prevalente nessun collegamento al conduttore di terra.
Adatto esclusivamenteagli ambienti interni.
C E Dichiarazione di conformità (vedi capitolo „Dichiarazione di conformità“): i prodotti contrassegnati da quello simbolo sono conformi a tutte le norme comunitarie applicabili dell'area economica europea.
Sicurezza
L'articolo è adatto esclusivamente alla sigillatura di alimenti od oggetti che non possono essere danneggiati alla pressione generata alla pellicola.
Utilizzato l'apparecchio esclusivamente con i tubicini di plastica adatti alle sigillatrici per pellicola.
L'apparecchio non è concepito per un uso commerciale, ma escludamente per un utilizzo in ambito domestico privato. Qualsiasi altri utilizzato o modifi ca dell'apparecchio non è considerato conforme ed è fondamentalemente vietato. Non ci si assume alcuna responsabilità per i dati derivanti da un utilizzo non conforme o errato.
Indicazioni di sicurezza
AVVERTIMENTO!
Pericolo di scossa elettrica!
Una installatione elettrica errata o una tensione di rete troppo elevata possono comportare scossa elettrica.
- L'articolo e la spina elettrica non devono essere immersi in acqua o in altri liquidi.
- Collegare l'apparecchio alla rete elettrica esclusivamente se la tensione di rete della presa corrisponde alle informazioni sulla targhetto di identificazione.
- Non utilizzato l'apparecchio se presenta danni evidenti o se il cavo elettrico o la spina sono difettosi.
- Se il cavo elettrico dell'apparecchio è danneggiato, deve essere sostituito dal produttore, dal suo servizio clienti o da altre persona qualifi cata similare per evitare pericoli.
- Nontentare assolutamente di inserterno dell'apparecchio.
- Non apree l'alloggiamo, incaricare della riparazione il personale qualificato. Rivolgersi a un centro di assistenza competente.
- Non effettuare modifi che di alcun tipo sull'apparecchio. Utilizzare esclusivamente accessori consigliati dal produttore.
-
La garanzia è invalidata in caso di riparazioni effettuate autonomamente, collegamenti non adeguati o utilizzo errato.
-
Per le riparazioni devono essere utilizzati esclusivamente i componenti corrispondenti ai dati originali dell'apparecchio. L'apparecchio è composto da componenti elettrici e meccanici indispensablei alla protezione dai pericoli.
- Non toccare mai la spina con le mani umide.
- Non estrarre mai la spina dalla presa elettrica tirando il cavo elettrico, ma afferrare sempre la spina.
Nonutilizzaremai l cavo elettrico
- Tenerelontano dalie fi amme ed alle superfici cachaio, la spina e il cavo elettrico.
Disporre il cavo in modulo che non su
Non posizionare il cav o elettrico su
- Sotto la base dell'apparecchio si tro Dato che le superfi ci sono composte da materiali diversi e che vengono trattati con prodotti detergenti diversi non è possibi-le escludere completamente che qualcuna di queste sostanze possa aggredire la gomma immorbidendola. Eventualmente posizionare un supporto antiscivolo sotto all'apparecchio.
- Posizione are l'apparecchio in modo che non possa cadere in una vasca o nel lavello.
- Non cercare mai di toccare un apparecchio elettrico se è caduto nell'acqua. In questo caso estrarre immediatamente la spina elettrica.
- Spagnere l'apparecchio e scollegarlo alla presa elettrica quando non viene utilizzato, quando lo si pulisce o in caso di guasti.
AVERTIMENO!
Pericolo per bambini e persone dalle capacità fi - siche, sensoriali o mentali ridotte (per esempio
persona con handicap parziale, persona anziane con ridotte capacità fi siche o mentali) o mancanza di esperienza e competenza (per esempio ragazzi).
- Questo prodotto può essere utilizzato da bambini dagli 8 anni di età in su e da persone con disponità fi siche, sensoriali o mentali ridotte oswana esperienza e/o competenza, se sorvegliate o istruite sull'utilizzo in sicurezza dell'apparecchio e se hanno compreso i pericoli che ne risultano.
- La pulizia e la manutenzione non devono essere eseguite da bambini se non sorvegliati. L'apparecchio e il relativo cavo elettrico devono essere conservati al di fuori della portata dei bambini di età inferioreagli 8 anni.
- I bambini non devono giocare con l'apparecchio. I bambini non riconoscono i pericoli derivanti dall'utilizzo di un apparecchio elettrico. Per questo motivo utilizzare e conservare l'apparecchio lontano dai bambini di età inferioreagli 8 anni.
- Non lasciar pendere il cavo elettrico per evitare che possano tirarlo.
- Non lasciare giocare i bambini con la pellicola della confezione, con i tubi di plastica o con i sacchetti. Potrebbero impigliarsi e soffocare durante il gioco.
AVERTIMENO!
Pericolo d'incendio!
- Non lasciare mai l'apparecchio incustodito quando collegato alla rete elettrica.
- Utilizzare l'apparecchio su una superficie solida, in piano e resistente al calore.
- Non copire mai l'apparecchio collegato alla rete elettrica. Pericolo di surriscaldamento.
- Non utilizzato l'apparecchio nelle vicinanze di liquidi combustibili o gas infi ammabili.
AVERTIMENO!
Pericolo di scossa elettrica!
- Nei sacchetti non devono essere messi sotto vuoto i liquidi (ad esempio minestre, salse, sughi della carne). I liquidi vengono aspirati ed entrano nell'apparecchio. Qualora dovesse comunque capitare, bloccare il processo premendo il tasto Stop 5.
• Scollegare il cavodi alimentazione e
- Far controlling l'apparecchio da un technique specializzato o dal centro di assistenza.
ATTENZIONE!
Pericolo di uszioni!
Superfi ciè calda!Le parti di questo apparecchio durante il funzionamento si surriscaldano. L'utilizzo non corretto più
causare lesions gravi.
- Durante l'uso non toccare l'elemento riscaldante diventa molto caldo.
6 dato che
- Prima della pulizia far raffreddare l'apparecchio.
AVVISO! Indicazioni sull'igiene!
Un utilizzo non conformse dell'articolo cui lo comporte problemi igienici.
- La preghiamo di rispetto condizioni igieniche adeguate. Prima di utilizzato il sottovuoto lavare le mani.
- Tenere tutti gli strumenti di lavoro e l'apparecchio accuramente puliti.
- Dopo l'uso lavare completamente e accuratamente in particolare il collettore di liquidi 7.
- In generale gli alimenti deperibili devono essere congelati immediatamente dopo essere stati messi sottovuoto, oppure devono essere consumati immediatamente dopo essere stati riscaldati. Non conservarli a temperatura ambiente.
- Non riutilizzare i sacchetti più usati, in particolare se sono stati utilizzati per conservare carne cruda, pesce o alimenti unti.
- Inoltre non riutilizzarli se sono stati riscaldati a bagnomaria oppure nelorno a microonde.
Attenzione!
Dopo una fase di sottovuoto è necessario un periodo di raffreddamento di 15 secondi. Durante questo periodo non è possibile avviare un nuovo ciclo di sottovuoto.
Utilizzare l'apparecchio esclusivamente con il rotolo di pellicola adatto per l'apparecchio e con le dimensioni adatte:
- larghezza non superiore a 30~cm
- spessore materiale tra 0,1 e 0,2 mm.
La lunghezza del rotolo di pellicola comunamente in commercio può variare. Posso sono essere utilizzatianche sacchetti pronti. Sono adatti i sacchetti che presentano puntini o righe su un lato. I rotoli di pellicola o i sacchetti lisci non sono adatti alla sigillatura.
Messa in funzione
Controllo volume di fornitura
AVVISO! Pericolo di danni!
Se la confezione viene aperta con scarsa cautela con un coltello affi lato o con altri oggetti appuntiti l'apparecchio potrebbe essere danneggiato.
Prima del primo impiego
AVISO!
Non utilizzare abrasivi e solventi od oggetti taglienti!
- Asportare il materiale di imballo e tutte le pellicole di protezione.

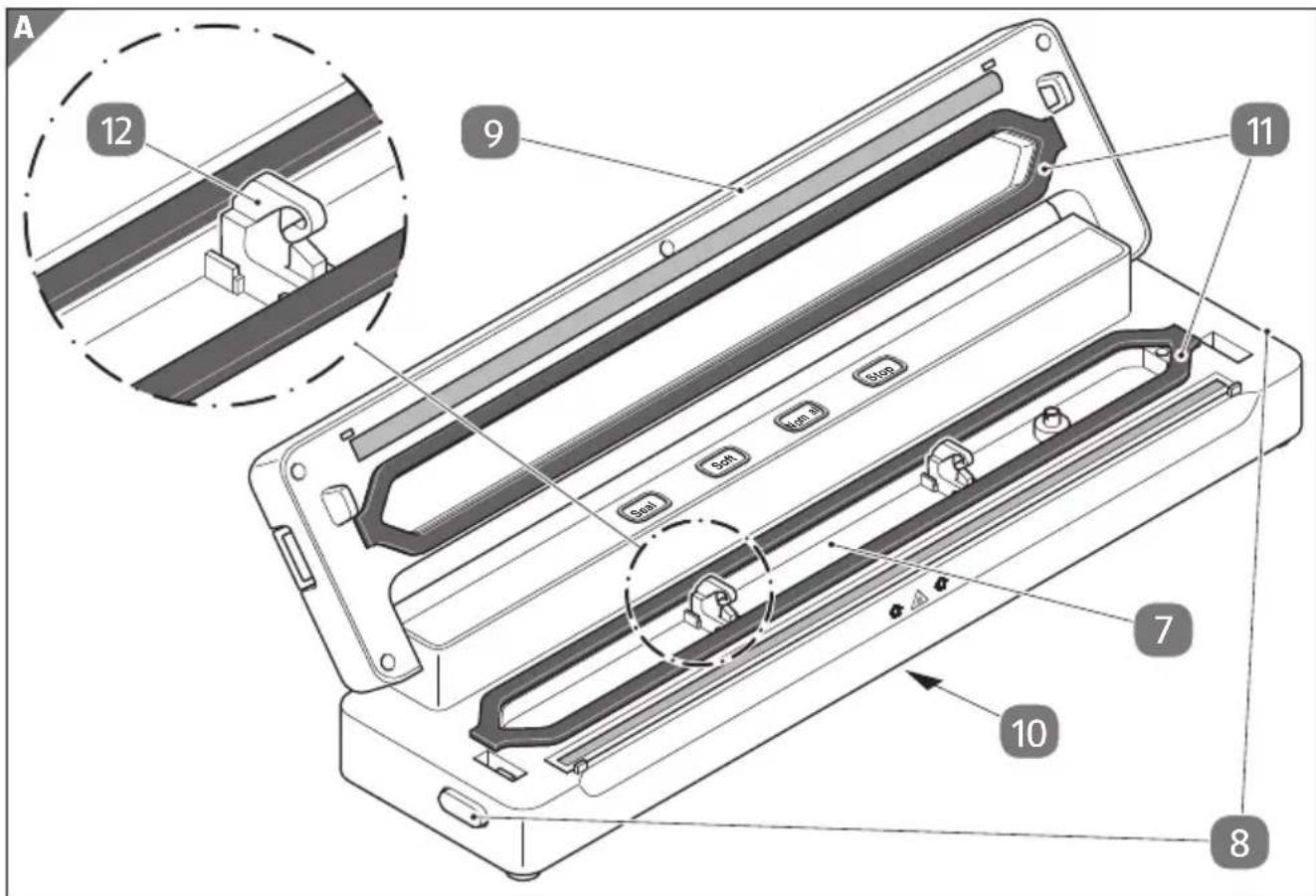

Eventually premere contemporaneamente i tasti di sblocco 8 da ambo i lati per sbloccare il coperchio 9.
- Estrarre entrambé le battute per la pellicola 12.
- Prima del primo utilizzo dell'apparecchio pulire il collettore di liquidi con un panno leggermente inumidito.
- Riposizionare le battute per la pellicola 12 come rappresentato nella figura.
Installazione dell'apparecchio
- Svolgere completamente il cavo elettrico dallo scomparto cavo 10 (lato inferiore) e premere il cavo nella piccola apertura posteriore dello scomparto. In quello modo si garantisce una posizione stabile all'apparecchio.
- Posizione l'apparecchio su una superficie piana e stabile. I piedini di gomma assicurano un posizionamento stabile.
- Fare attentzione a che la superficie sia facile da pulire, ben illuminata e comodamente accessibile.
- Aprire il coperchio 9 e controllingare la corretta posizione de guarnizioni 11. Queste devono essere insertite completamente e in modo uniforme nella relativa sede.
Altrimenti non è possible realizzare il sottovuoto nel sacchetto.
Utilizzo

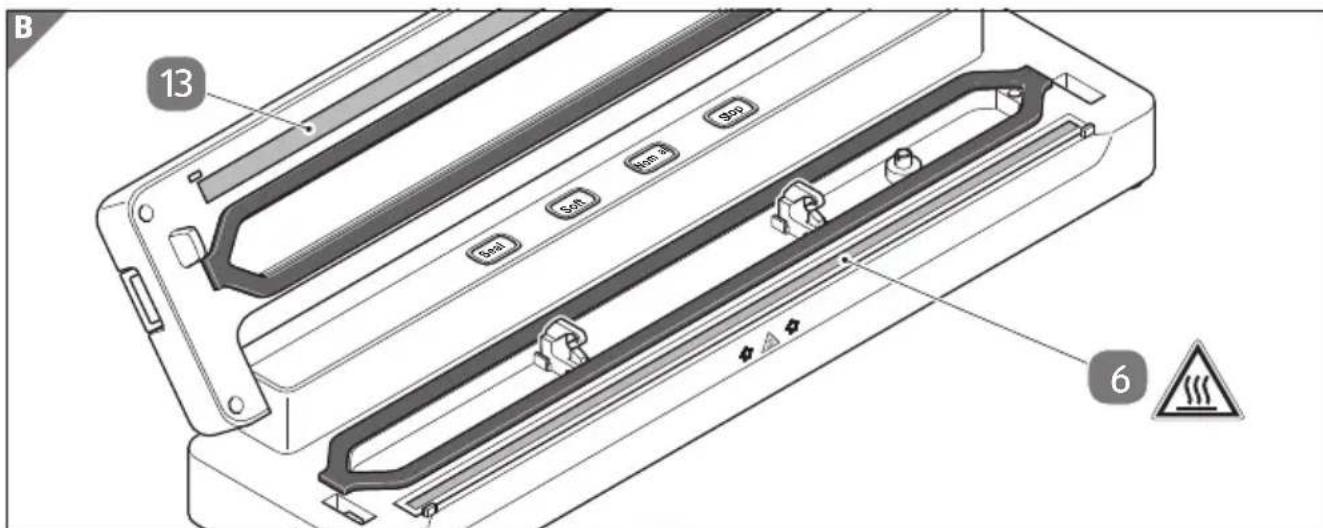

Pericolo di uszioni!
Superfi ciè calda!Le parti di questo appearecchio durante il funzionamento si surriscaldano. L'utilizzo non corretto più re lesioni gravi.
- Dopo la fase di sigillatura e l'apertura del coperchio non toccare assolutamente l'elemento riscaldante 6 e il bordo di pressatura 13 per evitare uszioni.
Prima del primo utilizzo eseguire 1 o 2 cicli di sigillatura. Il leggero odore che può essere sprigionato e l'eventuale forone di leggero fumo sono normali e scompaiano dopo breve. In agli caso garantire una sufficiente ventilazione (ad iotramite l'apertura di una fi nestra).
Cicli successivi di sostovuoto o sigillatura sono possibili esclusivamente dopo una pausa programmata di circa 10 secondi. Dopio 10 cicli successivi avviene automaticamente una pausa di raffreddamento di 10 minuti. Durante questo periodo non è possible avviare l'apparecchio.
La pellicola originale può essere acquistata presso il servizio di assistenza all'indirizzoindicato sulla cartolina di garanzia.

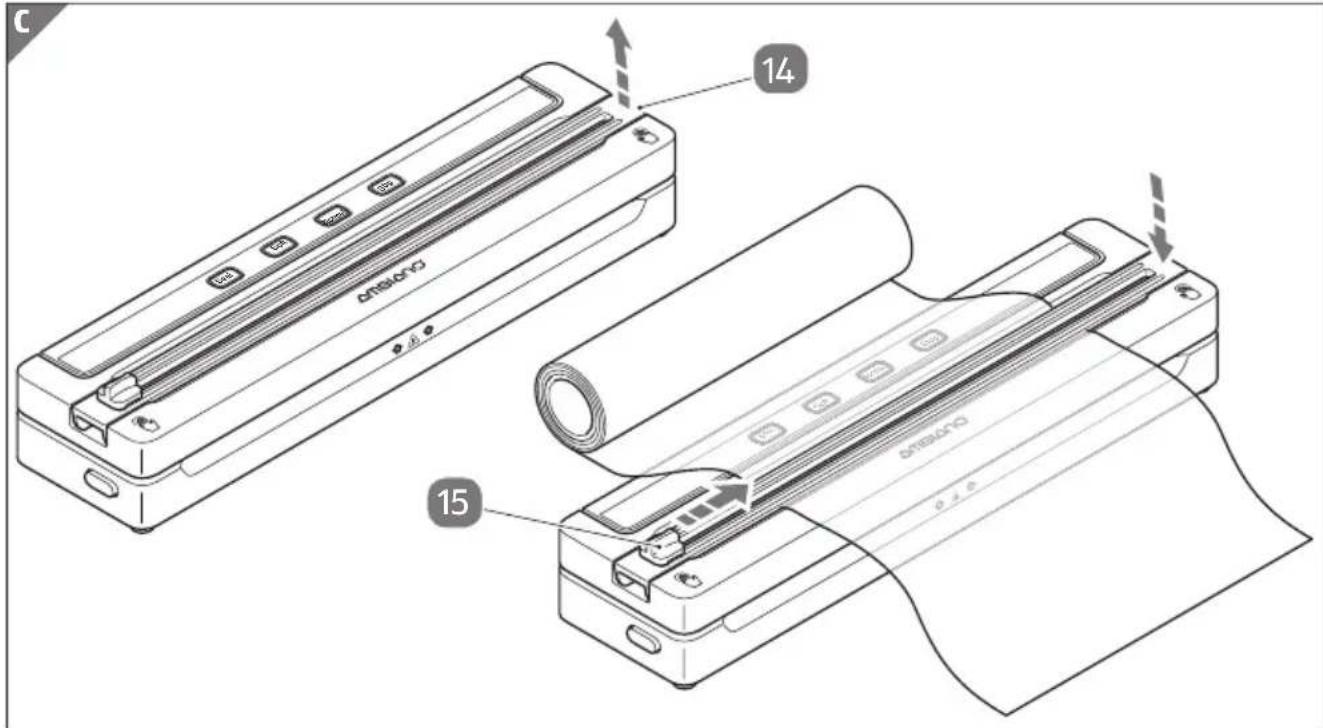

Preparazione della pellicola
Fare attenzione a non incrociare le saldature realizzate con l'apparecchio. I lati aperti che devono essere sigillati devono essere contrapposti e non adiacenti. Non tagliare le saldature più presenti sulla pellicola.
- Prepare il numero desiderato di sacchetti.
A quello scopo srotolare la pellicola dal rotolo e tagliare la quantità desiderata con una forbice adatta otramite il bordo di taglio.
i Ricordiamo che a causa della sigillatura la lunghezza utile del sacchetto risulta leggermente inferiore rispetto alla quantità prelevata dal rotolo.
- Perutilizzare il bordo di taglio14 ribaltarlo fi no a percepire una certa resistenza.
- Posare la pellicola sull'apparecchio sottovuoto.
- Chiudere il bordo di taglio, inserirlo a destra e spingere il pulsante lama 15 versusinistra o destra nella battuta terminale.
Se il pulsante lama non si trova esternamente alla pellecola non avviene alcuna incisione durante il processo.
- Premere leggermente verso il basso la testina di taglio spingerla contemporaneamente verso il lato opposto.
15 e

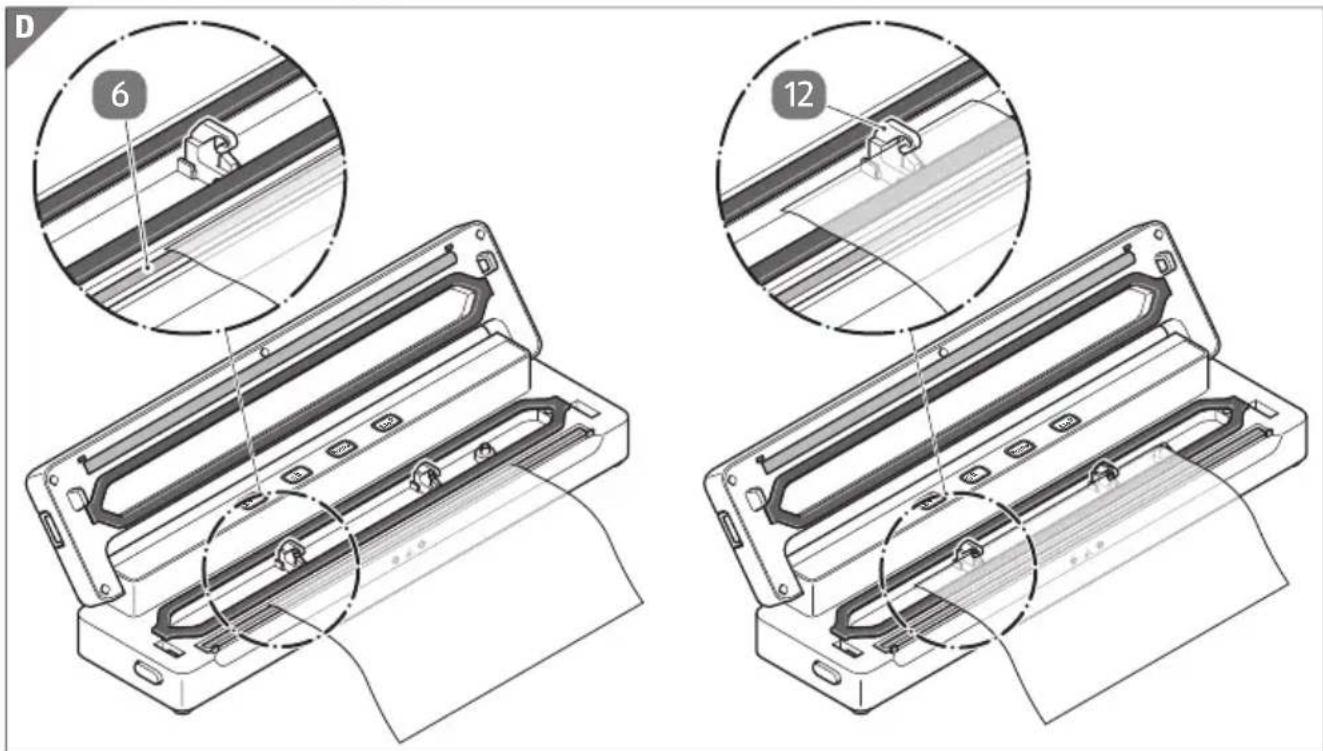

Sola saldatura della pellicola
- Eventually premere contemporaneamente i tasti di sblocco e aprire il coperchio.
- Posare il lato aperto della pellicola come molto sull'elemento riscaldante 6.
i Dato che non avviene un processo di sottovuoto, il lato della pellicola non deve essere posato contro le battute per la pellicola 12. E suffi ciente se la pellicola è posta per ca. 1 cm或者其他 elemento riscaldante.
- Abbassare il coperchio. Fare attenzione a che la pellicola non presenti delle pieghe sull'elemento riscaldante.
-
Premere contemporaneamente con forza sul coperchio su ambo i lati sui punti indicati con il symbolo della mano fi no ad udire chiaramente l'insertimento di entrambi i blocchi.
-
Collegare la spina elettrica alla rete elettrica.

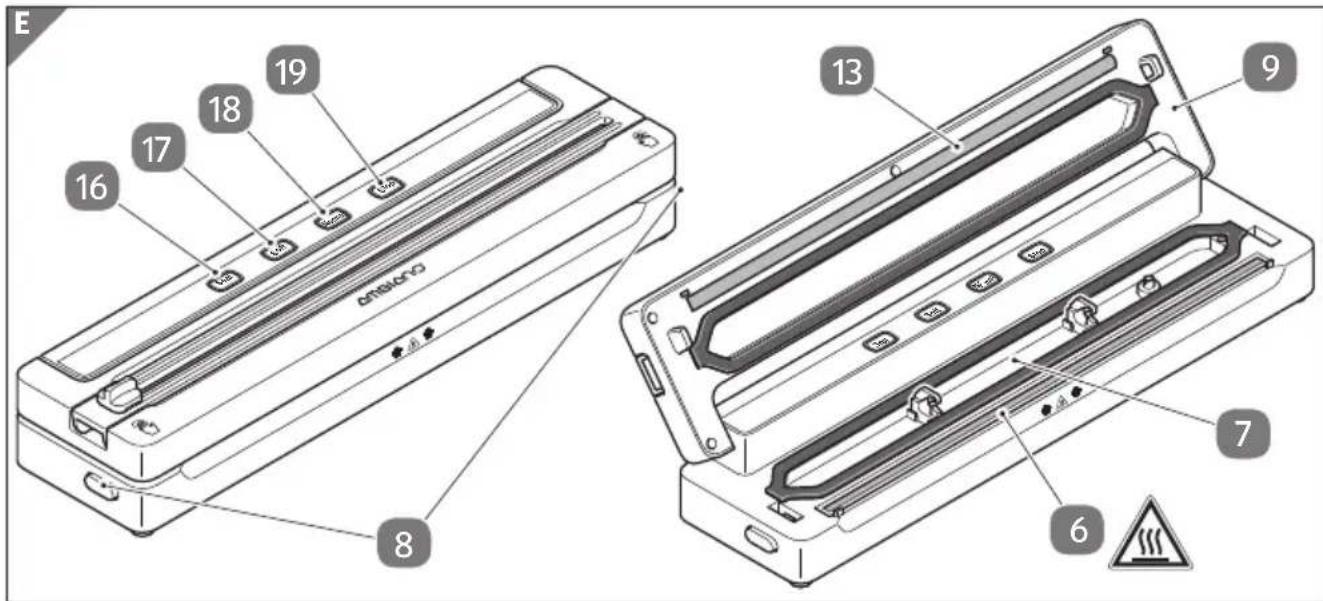

- Premere il tastinga Seal 16.
La spia del tasto si illumina con luce blu durante il processo di sigillatura, poi le spi euminose dei tasti Seal, Soft e
Normal lampeggiano 3 volte contemporaneamente.
Ilprocessodi sigillatura et terminato.
C o n i l 19t eaposibileoconcStopre precocemente il processo di sigillatura.
-
Premere i tasti di sblocco 8 da ambo i lati contemporaneamente per sbloccare il coperchio.
-
Aprire il coperchio 9.
ATTENZIONE!
Pericolo di usioni!
Superfi cié calda! Dopo la fase di sigillatura l'elemento risscaldante 6 e il bordo di pressatura 13 sono molto caldi.
Sottovuoto e sigillatura della pellicola
Pericolo di scossa elettrica!
- Nei sacchetti non devono essere messi sotto vuoto i liquidi (ad esempio minestre, salse, sughi della carne). I liquidi vengono aspirati ed entrano nell'apparecchio. Se dovesse accadere comunque estrarre la spina elettrica alla presa e non utilizzato l'apparecchio.
- Far controlling l'apparecchio da un technique specializzato o dal centro di assistenza.
i La pellicola sul rotolo è un tubulare, quindi per ottenere un sacchetto chiuso è necessario sigillare il tubulare da due lati.
Con l'apparecchio è possibile effettuare due tipi di sottovuoto, ilprocesso èidentico:
- Con il tasting sottovuoto Soft 17: la fase di saldatura avviene molto più快来 l'avvio del sottovuoto. In quello modo si impedisce lo schiacciamento degli alimenti delicati (ad esempio verdure). Il processo di sottovuoto prosegue brevamente perché effetto sul contentuto della pellicola per ottenere la depressione necessaria allo spegnimento.
- Con il tasto sottovuoto Normal 18: la fase di saldatura avviene molto più prima del raggiungimento della depressione necessaria allo spegnimento. In quello modo si raggiunge un magiore vuoto nel sacchetto.
i Se dovesse fuoriuscire del liquido durante il processo di sottovuoto quello viene raccolto dal collettore di liquidi 7.
Controllare il vassoio di raccolta dopo agli ciclo di sottovuoto ed eliminare i residui di umidità.
- Riempire il sacchetto sigillato da un lato.
All'opposto del ciclo „Sola sigillatura“ in quello casa la pellicola deve essere appoggiata alla battuta pellicola 12, vedi Fig. D.
2. Abbassare il coperchio. Fare attenzione a che la pellicola non presenti delle pieghe sull'elemento riscaldante.
3. Premere contemporaneamente con forza sul coperchio su ambo i lati sui punti indicati con il symbolo della mano fi no ad udire chiaramente l'insertimento di entrambi i blocchi.
4. Collegare la spina elettrica alla rete elettrica.
5. Premere il tastingo sottovuoto Soft 17 oppure il tastingo sottovuoto Normal 18.
i La spia luminosa si accende durante la fase di sottovuoto.
Dopo breve tempo avviene il processo di sigillatura che
viene indicato dall'accensione della spia del tasting Seal 16
Dopodiché le spie luminose dei tasti Seal, Soft e Normal lampeggiano 3 volte contemporaneamente. Il processo di sigillatura è terminato.
C o n i I 19t eaposbileoconcbsto pre precocemente il過程o.
- Premere i tasti di sblocco 8 da ambo i lati contemporaneamente per sbloccare il coperchio.
- Aprire il coperchio 9
ATTENZIONE!
Pericolo di uszioni!
Superfi cié calda!Dopo la fase di sigillatura l'elemento ris-. scaldante 6 e il bordo di pressatura 13 sono molto caldi.
Pulizia
Pericolo di scossa elettrica!
Un utilizzo non corretto dell'apparecchio può causare una scossa elettrica.
- Non immershengere l'apparecchio, il cavo elettrico o la spina elettrica nell'acqua o in altri liquidi.
- Estrarre la spina elettrica alla presa prima di pulire l'apparecchio.
- Lasciar raffreddare completamente l'apparecchio prima di pulirlo.
- L'apparecchio deve essere perfettamente asciutto prima di essere utilizzato.
AVVISO! Pericolo di danni!
Unutilizzo non conforme dell'articolo cui do comporte dei danni.
-
Per la pulizia delle superfici e del collettore di liquidi7 utilizzato esclusivamente un panno morbido leggermente umido con un poco di detergente. Successivement asciugare le superfici e lasciarle asciugare perfettamente. Non utilizzato assolutamente detergenti abrasivi o spazzole e spugne dure.
-
Non pulire assolutamente le superfici cico quidi simili.
Conservazione
AVVISO! Pericolo di danni!
Un utilizzo non conforme dell'articolo può essere comporgare dei giorni.
Si consiglia di non chiudere l'apparecchio per la conservazione, di stoccarlo comunique in un luogo pulito e asciutto.
- In caso di non utilizzo non bloccare il coperchio ma abbassarlo semplicamente. In quello modo si evitano danni alle guarnizioni.
- Avvolgere il cavo elettrico nell'avolgimento dello scomparto cavo (lato inferiore).
- Conservare l'apparecchio in un luogo pulito, asciutto e al di fuori della portata dei bambini.
Le guarnizioni inferiore e superiore 11 (vedi Fig. A) posso- no essere asportate per una più facile pulizia. Le guarnizioni
posso sono essere lavate in acqua calda con del detergente per piatti. Quindi sciacquare in acqua pulita e lasciare asciugare completeness.
Fare attenzione a che le guarnizioni siano perfettamente asciutte prima di inserirle nell'apparecchio. Non inseire assolutamente le guarnizioni umide.
Tabella guasti
| Problema Possibili cause e soluzioni |
| Nessuna funzione. | La spina elettrica non è inserita.
- Inserire la spina elettrica in una presa elettrica. |
| La sigillatura non è continua | Elemento di sigillatura sporco.
- Eseguire un processo di sigillatura e quindi pulire lo sporco con un panno asciutto. |
| Alimenti nella pellicola.
- Ridurre la quantità o premerli nel sacchetto. |
| Zona di sigillatura con pieghe.
- Appianare la pellicola nella zona di sigillatura. |
| Sottovuoto insuffi ciente | La pellicola non è inserita correttamente.
- Vedi sotto: Sottovuoto e sigillatura della pellicola |
| Guarnizione 11 danneggiata.
- Inserire la guarnizione di ricambio 2, vedi Volume di fornitura. |
Dati tecnici
Modello: GT-VBS-03-CH
Tensione di rete: 220-240 V\~, 50 Hz
Potenza assorbita: 120 W
Classediprotezione:II
Peso: ca. 0,9 kg
Dimensioni (L x P x H): ca. 374 x 96 x 61 mm
Pressione sottovuoto: ca. 0,6 bar (sotto vuoto normale)
ca. 0,35 bar (sotto vuoto Soft)
Aspirazione: ca. 4,5 litri al minuto
Spessore pellicola sotto vuoto: max. 0,1 - 0,2 mm
Larghezza pellicola sotto vuoto: max. 300 mm
Dato che i nostri prodotti vengono costamente sviluppati e migliorati sono possibili variazioni tecniche e di design.
Si garantisce la conformità del prodottoagli standard prescritti per legge. Per la dichiarazione di conformità completa vedere in internet www.gt-support.de
Smaltimento
Smaltimento della confezione
Smaltire la confezione in modo conforme. Il cartone e la carta devono essere conferiti con la carta da riciclare, le pellicole nella raccolta apposita.
Smaltimento dell'apparecchio
(Applicazione nell'Unione Europea e in altri Stati europei con sistemi per la raccolta differenziate dei materiali)
Non smaltire gli appearecchi con i rifi uti domestici!
Se l'apparecchio non può più essere utilizzato, agli consumatori re ha l'obbligo per legge di conferire gli apparecchi separamente dai rifi uti domestici, per es. presso il centro di raccolta del proprio comune o del quartiere. In questo modo si assicura un riciclaggio conforme delle apparecchiature evitando effetti negativi sull'ambiente.
Arrivare all'obiettivo in modo veloce e semplice grazie acodici QR
Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate videere comodamente un video-tutorial - grazie ai nostri codici QR riuscirete ad arrivare in modo semplicitissimo al vostro obiettivo.
Cosa sono i codici QR?
I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un site internet o dati di fatto.
Il vosto vantaggio: non si necessita più di dover digitare faticosamente indirizzii internet o dati di contatto!
Ecco come si fa
Per poter acquire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.*
Software che leggono i codici QR sono disponibili nella App Store del vostro smartphone e in genere sono Gratisiti.
Provate ora
Basta acquisire con il vosto smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vosto prodotto ALDI.*
Il portale di assistenza ALDI
Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza ALDI all'indirizzo www.aldi-service.ch.
*Eseguido illettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostrooperatore mobile a seguito del collegamento ad internet.
Vertrieben durch: | Commercialise par : | Commercializzato da:
GLOBALTRONICS GMBH & CO. KG
BEIDEN MÜHREN 5
20457 HAMBURG
GERMANY
KUNDENDIENST · SERVICE APRES-VENTE ASSISTENZA POST-VENDITA 813474
Bitte wenden Sie sich an ihre ALDI SUISSE Filiale.
Veuillez vous adresser à votre filiale ALDI SUISSE.
La preghiamo di rivolgersi alla sua filiale ALDI SUISSE.
MODELL/MODELE/MODELLO:
3
JAHREGARANTIE
ANS GARANTIE
JANHIGARANZIA
