Tipo di prodotto	Macchina sottovuoto domestica (termosaldatrice)
Marca	Ambiano
Modello	GTVBS02 (GT-VBS-02)
Alimentazione	230 V~, 50 Hz
Potenza assorbita	120 W
Classe di protezione	II (doppio isolamento)
Dimensioni (L x P x A)	394 x 140 x 59 mm
Peso	Circa 0,9 kg
Pressione di vuoto	Normale: circa 0,5 bar / Soft: circa 0,35 bar
Portata di aspirazione	Circa 4,5 L/min
Larghezza max del film	300 mm
Spessore del film compatibile	0,1 a 0,2 mm
Funzioni principali	Saldatura singola, vuoto Normale, vuoto Soft, arresto di emergenza, lama di taglio integrata
Capacità del raccoglitore di liquidi	Recupero di liquidi accidentali
Elementi forniti	Rotolo di film, 5 sacchetti, guarnizione di ricambio, piastra di protezione, manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno morbido e umido; non immergere; pulire le guarnizioni con acqua saponata
Sicurezza	Arresto automatico in caso di surriscaldamento, superficie calda segnalata, protezione contro l'aspirazione di liquidi
Ricambi e riparabilità	Guarnizione di ricambio disponibile; riparazioni affidate a un professionista
Informazioni generali	Solo uso domestico; tempo di raffreddamento di 15 secondi tra i cicli; massimo 10 cicli poi pausa di 10 minuti

Domande frequenti - GTVBS02 Ambiano

Quali tipi di film posso utilizzare con l'Ambiano GTVBS02?

Utilizzare solo film adatti alle termosaldatrici, con larghezza inferiore a 30 cm e spessore compreso tra 0,1 e 0,2 mm. I film lisci non sono adatti; devono presentare striature o punti.

Come utilizzare la funzione di vuoto Soft?

La funzione Soft (pulsante 4) avvia la saldatura poco dopo l'inizio dell'aspirazione, evitando di schiacciare alimenti fragili come le verdure. Il processo di vuoto prosegue brevemente per raggiungere la depressione di arresto.

Cosa fare se l'apparecchio non si avvia e tutti i LED sono rossi?

Ciò indica un surriscaldamento. Lasciare raffreddare l'apparecchio per circa 10 minuti prima di riutilizzarlo.

Posso mettere liquidi sottovuoto?

No, è vietato mettere liquidi (zuppa, salsa, succo) sottovuoto. Rischiano di essere aspirati e danneggiare l'apparecchio. Se ciò accade, premere Stop, scollegare e far controllare l'apparecchio.

Come pulire il raccoglitore di liquidi e le guarnizioni?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire il raccoglitore di liquidi (16) con un panno morbido leggermente umido. Le guarnizioni (13) possono essere rimosse e pulite in acqua calda saponata, quindi risciacquate e asciugate prima del rimontaggio.

Perché la saldatura non è completa?

Ciò può dipendere da un elemento riscaldante sporco: eseguire un ciclo di saldatura e quindi pulire lo sporco con un panno asciutto. Assicurarsi anche che il film non sia piegato e che gli alimenti non interferiscano con l'area di saldatura.

Quanto tempo devo attendere tra due cicli di vuoto?

Rispettare un tempo di raffreddamento di 15 secondi tra ogni ciclo. Dopo 10 cicli consecutivi, prevedere una pausa di 10 minuti per evitare il surriscaldamento.

Il coperchio non si apre dopo lo sblocco, cosa fare?

Il foro di rilascio del vuoto (14) è probabilmente ostruito. Rimuovere i corpi estranei con un oggetto sottile non metallico, come uno stecchino di legno.

Posso usare sacchetti riutilizzabili?

È sconsigliato riutilizzare un sacchetto, soprattutto se ha contenuto carne, pesce o alimenti grassi. Non riutilizzare nemmeno un sacchetto che è stato riscaldato a bagnomaria o al microonde.

Dove posso trovare film di ricambio per questo apparecchio?

È possibile ordinare film originali all'indirizzo indicato sulla scheda di garanzia. Utilizzare film con larghezza massima di 30 cm e spessore da 0,1 a 0,2 mm.

MANUALE UTENTE GTVBS02 Ambiano

Istruzione per l'uso

CH

Commercializzato da:

GLOBALTRONICS GMBH & CO. KG

DOMSTR.19

20095 HAMBURG

GERMANY

KUNDENDIERST + SERVICE APRÉS-VERTE ASSISTENZA POST-VENDITA

1. 2017年1月1日

Arrivare all'obiettivo in modo veloce e semplice grazie ai codici QR

Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.

Cosa sono i codici QR?

I codici QR (QR = Quick Response) sono codici grafi ci acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.

Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!

Ecco come si fa

Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.*

Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.

Provate ora

Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto Aldi.*

Il portale di assistenza Aldi

Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza Aldi all'indirizzo www.aldi-service.ch.

* Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.

Volume di fornitura ....4

Parti dell'apparecchio ....5

Volume di fornitura/parti dell'apparecchio ....54

Informazioni generali ....55

Leggere le istruzioni all'uso prima della messa in funzione dell'apparecchio e conservarle ....55

Legenda 56

Sicurezza 57

Utilizzo conforme ....57 Indicazioni di sicurezza ....58

Messa in funzione 63

Controllo volume di fornitura ....63 Prima del primo impiego....63 Installazione dell'apparecchio....64

Utilizzo....65

Preparazione della pellicola ....66 Sola saldatura della pellicola ....67 Sottovuoto e sigillatura della pellicola ....68

Pulizia....70

Conservazione ....71

Tabella guasti 72

Dati tecnici 73

Dichiarazione di conformità 74

Smaltimento 74

Smaltimento della confezione ....74 Smaltimento dell'apparecchio ....74

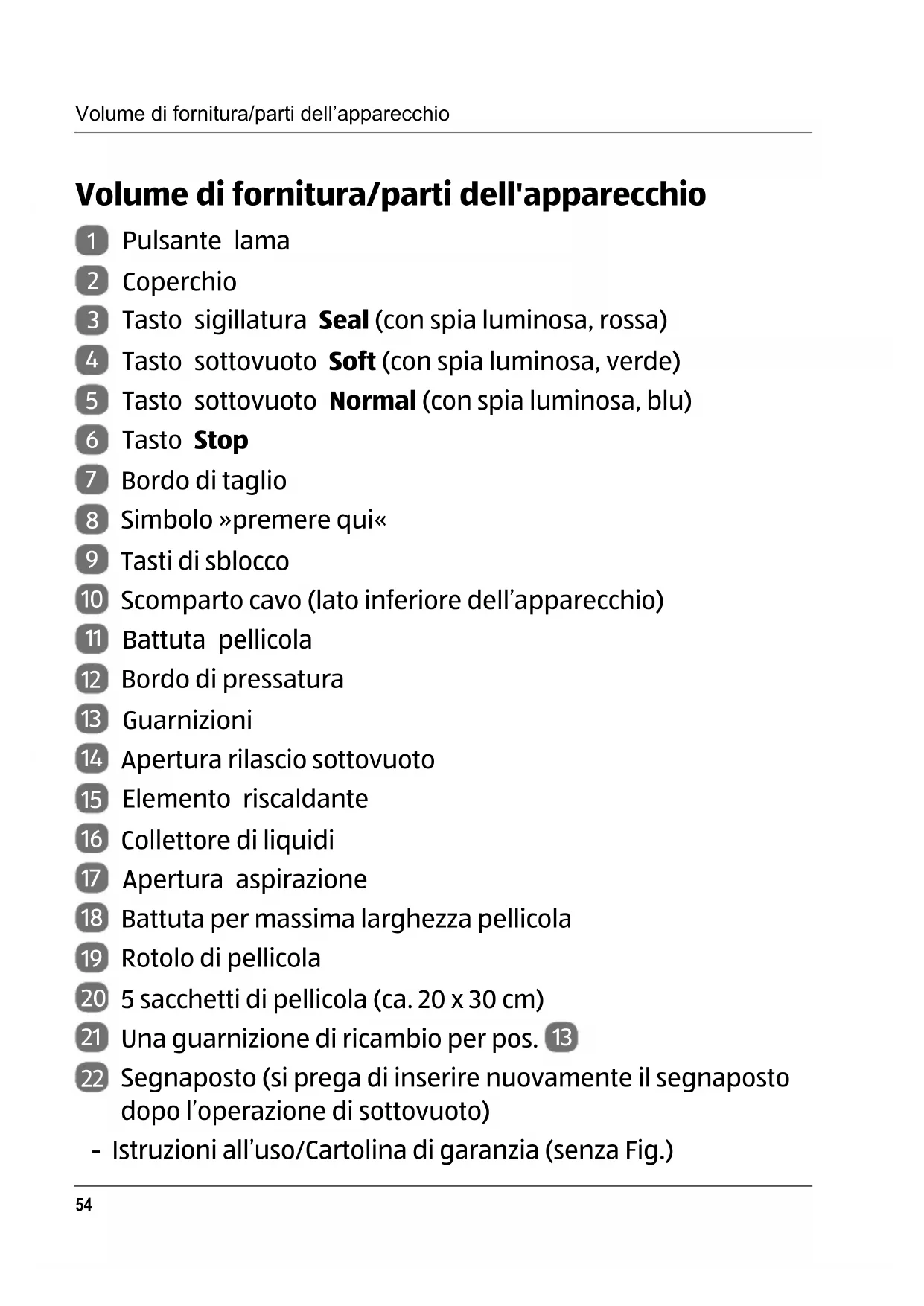

Volume di fornitura/parti dell'apparecchio

1 Pulsante lama

2 Coperchio

3 Tasto sigillatura Seal (con spia luminosa, rossa)

4 Tasto sottovuoto Soft (con spia luminosa, verde)

5 Tasto sottovuoto Normal (con spia luminosa, blu)

6 Tasto Stop

7 Bordo di taglio

8 Simbolo »premere qui«

9 Tasti di sblocco

10 Scomparto cavo (lato inferiore dell'apparecchio)

11 Battuta pellicola

12 Bordo di pressatura

13 Guarnizioni

14 Apertura rilascio sottovuoto

15 Elemento riscaldante

16 Collettore di liquidi

17 Apertura aspirazione

18 Battuta per massima larghezza pellicola

19 Rotolo di pellicola

20 5 sacchetti di pellicola (ca. 20 x 30 cm)

21 Una guarnizione di ricambio per pos. 13

22 Segnaposto (si prega di inserire nuovamente il segnaposto dopo l'operazione di sottovuoto)

- Istruzioni all'uso/Cartolina di garanzia (senza Fig.)

Informazioni generali

Leggere le istruzioni all'uso prima della messa in funzione dell'apparecchio e conservarle

Le istruzioni per l'uso contengono informazioni importanti sulla messa in funzione e sull'esercizio.

Leggere accuratamente le istruzioni per l'uso, in particolare le indicazioni di sicurezza, prima di utilizzare questo articolo. Il mancato rispetto delle presenti istruzioni per l'uso può comportare lesioni gravi o danni materiali.

Le istruzioni all'uso si basano sulle norme e sui regolamenti in vigore nell'Unione Europea. All'estero rispettare anche le direttive e le leggi specifi che della relativa nazione.

Conservare le presenti istruzioni all'uso per un utilizzo successivo. Se l'articolo viene consegnato a terzi, è obbligatorio consegnare anche le presenti istruzioni per l'uso.

Le presenti istruzioni per l'uso possono essere scaricate anche come fi le PDF dalla home page www.gt-support.de

Legenda

I seguenti simboli vengono utilizzati nelle presenti istruzioni all'u-so, sull'articolo o sulla confezione.

Questo simbolo indica un pericolo con un grado di rischio medio, che, se non evitato, può comportare lesioni gravi o mortali.

Questo simbolo indica un pericolo con un grado di rischio basso, che, se non evitato, può comportare lesioni lievi o moderate.

AVVISO!

Questo simbolo mette in guardia da possibili danni materiali.

Superfi cie calda! Questo simbolo segnala superfi ci calde durante il funzionamento - non toccare a mani nude.

Questo simbolo fornisce delle informazioni addizionali utili per l'assemblaggio o per l'utilizzo.

Questo simbolo indica che il materiale è adatto per il contatto con alimenti.

Classe di protezione II: isolamento doppio o rafforzato tra componenti attivi e che possono essere toccati. Prevalente-mente nessun collegamento al conduttore di terra.

Adatto esclusivamente agli ambienti interni.

CE Dichiarazione di conformità (vedi capitolo „Dichiarazione di conformità“): i prodotti contrassegnati da questo simbolo sono conformi a tutte le norme comunitarie applicabili dell'area economica europea.

Sicurezza

Utilizzo conforme

L'articolo è adatto esclusivamente alla sigillatura di alimenti od oggetti che non possono essere danneggiati dalla pressione generata dalla pellicola.

Utilizzare l'apparecchio esclusivamente con i tubicini di plastica adatti alle sigillatrici per pellicola.

L'apparecchio non è concepito per un uso commerciale, ma esclusivamente per un utilizzo in ambito domestico privato. Qualsiasi altro utilizzo o modifi ca dell'apparecchio non è considerato conforme ed è fondamentalmente vietato. Non ci si assume alcuna responsabilità per i danni derivanti da un utilizzo non conforme o errato.

Indicazioni di sicurezza

Pericolo di scossa elettrica!

Una installazione elettrica errata o una tensione di rete troppo elevata possono comportare scossa elettrica.

• L'articolo e la spina elettrica non devono essere immersi in acqua o in altri liquidi.
• Collegare l'apparecchio alla rete elettrica esclusivamente se la tensione di rete della presa corrisponde alle informazioni sulla targhetta di identifi cazione.
• Non utilizzare l'apparecchio se presenta danni evidenti o se il cavo elettrico o la spina sono difettosi.
• Se il cavo elettrico dell'apparecchio è danneggiato, deve essere sostituito dal produttore, dal suo servizio clienti o da altra persona qualifi cata similare per evitare pericoli.
• Non tentare assolutamente di inserire oggetti metallici all'interno dell'apparecchio.
• Non aprire l'alloggiamento, incaricare della riparazione il personale qualifi cato. Rivolgersi a un centro di assistenza competente.
• Non effettuare modifi che di alcun tipo sull'apparecchio. Utilizzare esclusivamente accessori consigliati dal produttore.
• La garanzia è invalidata in caso di riparazioni effettuate autonomamente, collegamenti non adeguati o utilizzo errato.

• Per le riparazioni devono essere utilizzati esclusivamente i componenti corrispondenti ai dati originali dell'apparecchio. L'apparecchio è composto da componenti elettrici e meccanici indispensabili alla protezione dai pericoli.

• Non toccare mai la spina con le mani umide.

• Non estrarre mai la spina dalla presa elettrica tirando il cavo elettrico, ma afferrare sempre la spina.
• Non utilizzare mai il cavo elettrico per il trasporto dell'apparecchio.
• Tenere lontano dalle fiamme e dalle superfici calde l'apparecchio, la spina e il cavo elettrico.
• Disporre il cavo in modo che non sussista il rischio d'inciampare.
• Non posizionare il cavo elettrico su spigoli taglienti e non piegarlo.
• Sotto la base dell'apparecchio si trovano dei piedini di gomma. Dato che le superfi ci sono composte da materiali diversi e che vengono trattati con prodotti detergenti diversi non è possibile escludere completamente che qualcuna di queste sostanze possa aggredire la gomma ammorbidendola. Eventualmente posizionare un supporto antiscivolo sotto all'apparecchio.
• Posizionare l'apparecchio in modo che non possa cadere in una vasca o nel lavello.
• Non cercare mai di toccare un apparecchio elettrico se è caduto nell'acqua. In questo caso estrarre immediatamente la spina elettrica.
• Spegnere l'apparecchio e scollegarlo dalla presa elettrica quando non viene utilizzato, quando lo si pulisce o in caso di guasti.

Pericolo per bambini e persone dalle capacità fi -siche, sensoriali o mentali ridotte (per esempio persone con handicap parziale, persone anziane con ridotte capacità fi siche o mentali) o mancanza di esperienza e conoscenza (per esempio ragazzi).

• Questo prodotto può essere utilizzato da bambini dagli 8 anni di età in su e da persone con capacità fi siche, sensoriali o mentali ridotte o senza esperienza e/o conoscenza, se sorvegliate o istruite sull'utilizzo in sicurezza dell'apparecchio e se hanno compreso i pericoli che ne risultano.
• La pulizia e la manutenzione non devono essere eseguite da bambini se non sorvegliati. L'apparecchio e il relativo cavo elettrico devono essere conservati al di fuori della portata dei bambini di età inferiore agli 8 anni.
• I bambini non devono giocare con l'apparecchio. I bambini non riconoscono i pericoli derivanti dall'utilizzo di un apparecchio elettrico. Per questo motivo utilizzare e conservare l'apparecchio lontano dai bambini di età inferiore agli 8 anni.
• Non lasciar pendere il cavo elettrico per evitare che possano tirarlo.
• Non lasciare giocare i bambini con la pellicola della confezione, con i tubi di plastica o con i sacchetti. Potrebbero impigliarsi e soffocare durante il gioco.

! AVVERTIMENTO!

Pericolo d'incendio!

• Non lasciare mai l'apparecchio incustodito quando collegato alla rete elettrica.
• Utilizzare l'apparecchio su una superfi cie solida, in piano e resistente al calore.
• Non coprire mai l'apparecchio collegato alla rete elettrica. Pericolo di surriscaldamento.
• Non utilizzare l'apparecchio nelle vicinanze di liquidi combustibili o gas infi ammabili.

AVVERTIMENTO!

Pericolo di scossa elettrica!

• Nei sacchetti non devono essere messi sotto vuoto i liquidi (ad esempio minestre, salse, sughi della carne). I liquidi vengono aspirati ed entrano nell'apparecchio. Qualora dovesse comunque capitare, bloccare il processo premendo il tasto Stop 6.
• Scollegare il cavo di alimentazione e non utilizzare l'apparecchio.
• Far controllare l'apparecchio da un tecnico specializzato o dal centro di assistenza.

ATTENZIONE!

Pericolo di ustioni!

Superfi cie calda! Le parti di questo apparecchio durante il funzionamento si surriscaldano. L'utilizzo non corretto può re lesioni gravi.

• Durante l'uso non toccare l'elemento riscaldante 15 dato che diventa molto caldo.
• Prima della pulizia far raffreddare l'apparecchio.

AVVISO! Indicazioni sull'igiene!

Un utilizzo non conforme dell'articolo può comportare problemi igienici.

• La preghiamo di rispettare condizioni igieniche adeguate. Prima di utilizzare il sottovuoto lavare le mani.
• Tenere tutti gli strumenti di lavoro e l'apparecchio accurata- mente puliti.

• Dopo l'uso lavare completamente e accuratamente in particolare il collettore di liquidi 16.

• In generale gli alimenti deperibili devono essere congelati immediatamente dopo essere stati messi sottovuoto, oppure devono essere consumati immediatamente dopo essere stati riscaldati. Non conservarli a temperatura ambiente.

• Non riutilizzare i sacchetti già usati, in particolare se sono stati utilizzati per conservare carne cruda, pesce o alimenti unti.
• Inoltre non riutilizzarli se sono stati riscaldati a bagnomaria op-pure nel forno a microonde.

Attenzione!

Dopo una fase di sottovuoto è necessario un periodo di raffreddamento di 15 secondi. Durante questo periodo non è possibile avviare un nuovo ciclo di sottovuoto.

Utilizzare l'apparecchio esclusivamente con il rotolo di pellicola adatto per l'apparecchio e con le dimensioni adatte:

• larghezza non superiore a 30 cm
• spessore materiale tra 0,1 e 0,2 mm.

La lunghezza del rotolo di pellicola comunemente in commercio può variare. Possono essere utilizzati anche sacchetti pronti. Sono adatti i sacchetti che presentano puntini o righe su un lato. I rotoli di pellicola o i sacchetti lisci non sono adatti alla sigillatura.

Messa in funzione

Controllo volume di fornitura

AVVISO! Pericolo di danni!

Se la confezione viene aperta con scarsa cautela con un coltello affi lato o con altri oggetti appuntiti l'apparecchio potrebbe essere danneggiato.

• Fare attenzione durante l'apertura della confezione.
• Estrarre tutte le parti dell'apparecchio e le istruzioni per l'uso dalla confezione e rimuovere le pellicole di protezione.
• Controllare che la confezione sia completa, vedi Fig. A.
• Controllare che tutti i componenti siano integri e non danneggiati. In caso di danni non utilizzarli. Rivolgersi a un centro di assistenza indicato sul certifi cato di garanzia.

Prima del primo impiego

AVVISO!

Non utilizzare abrasivi e solventi od oggetti taglienti!

1. Asportare il materiale di imballo e tutte le pellicole di protezione.

Eventualmente premere contemporaneamente i tasti di sblocco 9 da ambo i lati per sbloccare il coperchio 2.

1. Prima del primo utilizzo dell'apparecchio pulire il collettore di liquidi 16 con un panno leggermente inumidito.

Installazione dell'apparecchio

1. Svolgere completamente il cavo elettrico dallo scomparto cavo 10 (lato inferiore) e premere il cavo nella piccola apertura posteriore nello scomparto. In questo modo si garantisce una posizione stabile all'apparecchio.
2. Posizionare l'apparecchio su una superfi cie piana e stabile. I piedini di gomma assicurano un posizionamento stabile.
3. Fare attenzione a che la superfi cie sia facile da pulire, ben illuminata e comodamente accessibile.
4. Aprire il coperchio 2 e controllare la corretta posizione delle guarnizioni 13. Queste devono essere inserite completamente e in modo uniforme nella relativa sede.

Altrimenti non è possibile realizzare il sottovuoto nel sac- chetto.

Utilizzo

ATTENZIONE!

Pericolo di ustioni!

Superfi cie calda! Le parti di questo apparecchio durante il funzionamento si surriscaldano. L'utilizzo non corretto può re lesioni gravi.

AVVISO! Pericolo di danni!

Asportare il segnaposto 22 prima di iniziare con l'operazione sottovuoto. Si prega di inserire nuovamente il segnaposto dopo l'operazione di sottovuoto.

- Dopo la fase di sigillatura e l'apertura del coperchio non toccare assolutamente l'elemento riscaldante 15 e il bordo di pressatura 12 per evitare ustioni.

Prima del primo utilizzo eseguire 1 o 2 cicli di sigillatura. Il leggero odore che può essere sprigionato e l'eventuale formazione di leggero fumo sono normali e scompaiono dopo breve tempo. In ogni caso garantire una suffi ciente ventilazione (ad esempio tramite l'apertura di una fi nesta).

Cicli successivi di sottovuoto o sigillatura sono possibili esclusivamente dopo una pausa programmata di circa 10 secondi. Dopo 10 cicli successivi avviene automaticamente una pausa di raffreddamento di 10 minuti. Durante questo periodo non è possibile avviare l'apparecchio.

La pellicola originale può essere acquistata presso il servizio di assistenza all'indirizzo indicato sulla cartolina di garanzia.

Preparazione della pellicola

Fare attenzione a non incrociare le saldature realizzate con l'apparecchio. I lati aperti che devono essere sigillati devono essere contrapposti e non adiacenti. Non tagliare le saldature già presenti sulla pellicola.

1. Preparare il numero desiderato di sacchetti.

A questo scopo srotolare la pellicola dal rotolo e tagliare la quantità desiderata con una forbice adatta o tramite il bordo di taglio 7.

Ricordiamo che a causa della sigillatura la lunghezza utile del sacchetto risulta leggermente inferiore rispetto alla tità prelevata dal rotolo.

1. Per utilizzare il bordo di taglio 7 ribaltarlo fi no a percepire una certa resistenza, vedi Fig. B.

Quando la barra viene spostata ulteriormente questa viene staccata dall'apparecchio. Per fi ssarla nuovamente oparecchio vedere Fig. D.

1. Posare la pellicola sull'apparecchio sottovuoto.

2. Chiudere il bordo di taglio, inserirlo a destra e spingere il pulsante lama 1 verso sinistra o destra nella battuta terminale.

Se il pulsante lama non si trova esternamente alla pelli- cola non avviene alcuna incisione durante il processo.

1. Premere leggermente verso il basso la testina di taglio 1 e spingerla contemporaneamente verso il lato opposto.

Sola saldatura della pellicola

1. Eventualmente premere contemporaneamente i tasti di sbloc- co 9 e aprire il coperchio 2.
2. Posare il lato aperto della pellicola come mostrato in Fig. C sull'elemento riscaldante 15.

Dato che non avviene un processo di sottovuoto, il lato della pellicola non deve essere posato contro le battute per la pellicola 11. È suffi ciente se la pellicola è posta per ca. 1 cm oltre l'elemento riscaldante.

1. Abbassare il coperchio 2. Fare attenzione a che la pellicola non presenti delle pieghe sull'elemento riscaldante.

2. Premere contemporaneamente con forza sul coperchio su ambo i lati sui punti indicati con il simbolo della mano 8 fi no ad udire chiaramente l'inserimento di entrambi i blocchi.

3. Collegare la spina elettrica alla rete elettrica.

4. Premere il tasto sigillatura Seal 3.

La spia si illumina in rosso durante la fase di sigillatura, lampeggia 3 volte dopo il processo e infi ne si spegne. Il processo di sigillatura è terminato.

Con il tasto Stop 6 è possibile concludere precocemente il processo di sigillatura.

1. Premere i tasti di sblocco 9 da ambo i lati contemporaneamente per sbloccare il coperchio 2.

2. Aprire il coperchio 2.

ATTENZIONE!

Pericolo di ustioni!

Superfi cie calda! Dopo la fase di sigillatura l'elemento riscaldante 15 e il bordo di pressatura 12 sono molto caldi.

Sottovuoto e sigillatura della pellicola

AVVERTIMENTO!

Pericolo di scossa elettrica!

• Nei sacchetti non devono essere messi sotto vuoto i liquidi (ad esempio minestre, salse, sughi della carne). I liquidi vengono aspirati ed entrano nell'apparecchio. Se dovesse accadere comunque estrarre la spina elettrica dalla presa e non utilizzare l'apparecchio.
• Far controllare l'apparecchio da un tecnico specializzato o dal centro di assistenza.

La pellicola sul rotolo è un tubulare, quindi per ottenere un sacchetto chiuso è necessario sigillare il tubulare da due lati.

Con l'apparecchio è possibile effettuare due tipi di sottovuoto, il processo è identico:

- Con il tasto sottovuoto Soft 4: la fase di saldatura avviene poco dopo l'avvio del sottovuoto. In questo modo si impedisce lo schiacciamento degli alimenti delicati (ad esempio verdure). Il processo di sottovuoto prosegue brevemente senza effetto sul contenuto della pellicola per ottenere la depressione necessaria allo spegnimento.

- Con il tasto sottovuoto Normal 5: la fase di saldatura avviene poco prima del raggiungimento della depressione necessaria allo spegnimento. In questo modo si raggiunge un maggiore vuoto nel sacchetto.

Se dovesse fuoriuscire del liquido durante il processo di sottovuoto questo viene raccolto dal collettore di liquidi 16.

Controllare il vassoio di raccolta dopo ogni ciclo di sottovuoto ed eliminare i residui di umidità.

1. Riempire il sacchetto sigillato da un lato.

All'opposto del ciclo „Sola sigillatura“ in questo caso la pellicola deve essere appoggiata alla battuta pellicola 11, vedi Fig. C.

1. Accertarsi che l'apertura di aspirazione 17 non sia coperta.

2. Abbassare il coperchio 2. Fare attenzione a che la pellicola non presenti delle pieghe sull'elemento riscaldante.

3. Premere contemporaneamente con forza sul coperchio su ambo i lati sui punti indicati con il simbolo della mano 8 fi no ad udire chiaramente l'inserimento di entrambi i blocchi.

4. Collegare la spina elettrica alla rete elettrica.

5. Premere il tasto sottovuoto Soft 4 oppure il tasto sottovuoto Normal 5.

La spia luminosa si accende durante la fase di sottovuoto. Dopo breve tempo avviene il processo di sigillatura che viene indicato dall'accensione della spia del tasto Seal 3.

Entrambi i tasti lampeggiano per 3 volte al termine del processo.

Con il tasto Stop 6 è possibile concludere precocemente il processo.

1. Premere i tasti di sblocco 9 da ambo i lati contemporaneamente per sbloccare il coperchio 2.

2. Aprire il coperchio.

ATTENZIONE!

Pericolo di ustioni!

Superfi cie calda! Dopo la fase di sigillatura l'elemento riscaldante 15 e il bordo di pressatura 12 sono molto caldi.

Pulizia

Pericolo di scossa elettrica!

Un utilizzo non corretto dell'apparecchio può causare una scossa elettrica.

• Non immergere l'apparecchio, il cavo elettrico o la spina elettrica nell'acqua o in altri liquidi.
• Estrarre la spina elettrica dalla presa prima di pulire l'apparecchio.
• Lasciar raffreddare completamente l'apparecchio prima di pulirlo.
• L'apparecchio deve essere perfettamente asciutto prima di essere utilizzato.

AVVISO! Pericolo di danni!

Un utilizzo non conforme dell'articolo può comportare dei danni.

- Per la pulizia delle superfi ci e del collettore di liquidi 16 utilizza-re esclusivamente un panno morbido leggermente umido con un poco di detergente. Successivamente asciugare le superfi ci e lasciarle asciugare perfettamente. Non utilizzare assoluta-mente detergenti abrasivi o spazzole e spugne dure.

- Non pulire assolutamente le superfi ci con alcool, benzina o liquidi simili.

Conservazione

AVVISO! Pericolo di danni!

Un utilizzo non conforme dell'articolo può comportare dei danni.

Si prega di inserire nuovamente il segnaposto 22 dopo l'operazione di sottovuoto, vedi Fig. E.

Si consiglia di non chiudere l'apparecchio per la conservazione, di stoccarlo comunque in un luogo pulito e asciutto.

• In caso di non utilizzo non bloccare il coperchio ma abbassarlo semplicemente. In questo modo si evitano danni alle guarnizioni.
• Avvolgere il cavo elettrico nell'avvolgimento dello scomparto cavo 10 (lato inferiore).
• Conservare l'apparecchio in un luogo pulito, asciutto e al di fuori della portata dei bambini.

Le guarnizioni inferiore e superiore 13 possono essere asportate per una più facile pulizia. Le guarnizioni possono essere lavate in acqua calda con del detergente per piatti. Quindi sciacquare in acqua pulita e lasciare asciugare completamente.

Fare attenzione a che le guarnizioni siano perfettamente asciutte prima di inserirle nell'apparecchio. Non inserire assolutamente le guarnizioni umide.

Tabella guasti

Problema Possibili cause e soluzioni
Nessuna funzione.	La spina elettrica non è inserita.- Inserire la spina elettrica in una presa elettrica.
Nessuna funzio-ne, tutte le spie di controllo lampeg-giano in rosso	Apparecchio surriscaldato.- Lasciar raffreddare l’apparecchio per circa 10 minuti.
La sigillatura non è continua	Elemento di sigillatura sporco.- Eseguire un processo di sigillatura e quindi pulire lo sporco con un panno asciutto.
	Alimenti nella pellicola.- Ridurre la quantità o premerli nel sac-chetto.
	Zona di sigillatura con pieghe.- Appianare la pellicola nella zona di sigil-latura.
Sottovuoto insuffi ciente	La pellicola non è inserita correttamente.- Vedi sotto:Sottovuoto e sigillatura della pellicola
	Guarnizione 13 danneggiata.- Inserire la guarnizione di ricambio 21.
Il coperchio non può essere aper-to dopo lo sblocco	Apertura rilascio sottovuoto 14 tappato.- Eliminare i corpi estranei dall’apertura, ad esempio con uno spiedo di legno.

Dati tecnici

Modello:

GT-VBS-02

Tensione di rete: 230 V\~, 50 Hz

Potenza assorbita: 120 W

Classe di protezione: Il

Peso: ca. 0,9 kg

Dimensioni (L x P x H): ca. 394 x 140 x 59 mm

Pressione sottovuoto: ca. 0,5 bar (sotto vuoto normale) ca. 0,35 bar (sotto vuoto Soft)

Aspirazione: ca. 4,5 litri al minuto

Spessore pellicola sotto vuoto: max. 0,1 - 0,2 mm

Larghezza pellicola sotto vuoto: max. 300 mm

Dato che i nostri prodotti vengono costantemente sviluppati e migliorati sono possibili variazioni tecniche e di design.

Dichiarazione di conformità

Si garantisce la conformità del prodotto agli standard prescritti per legge. Per la dichiarazione di conformità completa vedere in internet www.gt-support.de

Smaltimento

Smaltimento della confezione

Smaltire la confezione in modo conforme. Il cartone e la carta devono essere conferiti con la carta da riciclare, le pellicole nella raccolta apposita.

Smaltimento dell'apparecchio

(Applicazione nell'Unione Europea e in altri Stati europei con sistemi per la raccolta differenziata dei materiali)

Non smaltire gli apparecchi con i rifi uti domestici!

Se l'apparecchio non può più essere utilizzato, ogni consumatore ha l'obbligo per legge di conferire gli apparecchi separatamente dai rifiuti domestici, per es. presso il centro di raccolta del proprio comune o del quartiere. In questo modo si assicura un riciclaggio conforme delle apparecchiature evitando effetti negativi sull'ambiente.
