Type de produit	Réfrigérateur-congélateur
Marque	Haier
Modèle	HDW3620DNPD
Espace requis (L x P)	920 mm x 1137 mm
Poids	~85 kg (estimation)
Alimentation	220-240 V, 50 Hz
Classe climatique	SN-T (estimation)
Température réfrigérateur	2 °C à 8 °C
Température congélateur	-16 °C à -24 °C
Capacité réfrigérateur	Non spécifiée
Capacité congélateur	Non spécifiée
Fonction Super refroidissement	Oui, réfrigérateur à 2 °C
Fonction Super congélation	Oui, congélateur à -24 °C
Mode Éco	Oui, 5 °C / -18 °C
Fonction Vacances	Oui, arrêt du réfrigérateur
Dégivrage	Automatique
Wi-Fi intégré	Oui, application hOn
Réversibilité de la porte	Oui
Affichage	Panneau de commande tactile LED
Codes d'erreur	Communication, ventilateur

FOIRE AUX QUESTIONS - HDW3620DNPD HAIER

Comment régler la température du réfrigérateur et du congélateur ?

Appuyez sur la touche TEMP pendant 5 secondes pour sélectionner le compartiment (réfrigérateur ou congélateur). Ensuite, appuyez rapidement sur TEMP pour ajuster la température. Chaque pression change la température d'un niveau. Après 5 secondes d'inactivité, la sélection est confirmée.

Comment activer la fonction Super refroidissement ?

Maintenez la touche TEMP enfoncée pour sélectionner le compartiment réfrigérateur, puis appuyez rapidement sur TEMP jusqu'à ce que l'icône Super refroidissement s'allume. Vous pouvez aussi l'activer via l'application hOn. La fonction se désactive automatiquement après 30 heures.

Comment utiliser la fonction Super congélation ?

Sélectionnez le compartiment congélateur en maintenant TEMP, puis appuyez rapidement jusqu'à ce que l'icône Super congélation s'allume. Activez-la 24h avant de congeler de grandes quantités. Elle s'arrête automatiquement après 50 heures.

Que faire en cas de panne de courant ?

Le réfrigérateur conserve le dernier réglage de température. Lorsque le courant revient, il reprend son fonctionnement normal avec les paramètres précédents.

Comment activer le mode Éco ?

Appuyez sur la touche Mode jusqu'à ce que l'icône Éco s'allume. Le réfrigérateur se règle à 5 °C et le congélateur à -18 °C. Désactivez-le via l'application ou en sélectionnant une autre fonction.

Comment utiliser la fonction Vacances ?

Appuyez sur Mode jusqu'à ce que l'icône Vacances s'allume. Le réfrigérateur s'éteint mais le congélateur continue de fonctionner. Les voyants s'éteignent même si la porte est ouverte. Désactivez-la depuis l'application.

Comment connecter le réfrigérateur au Wi-Fi ?

Téléchargez l'application hOn, créez un compte, puis suivez les instructions d'appairage. Lors de la première mise sous tension, le Wi-Fi est en mode configuration pendant 30 minutes (icône clignotante). Appuyez sur la touche Wi-Fi et SET simultanément pendant 2 secondes pour réinitialiser.

Que signifient les codes d'erreur ?

Si les voyants du congélateur (-16 °C à -24 °C) clignotent en séquence, il y a une erreur de communication. S'ils clignotent simultanément, le ventilateur est défectueux. Contactez l'assistance technique.

Comment inverser le sens d'ouverture de la porte ?

Dévissez les charnières supérieure, centrale et inférieure, retirez les couvercles, puis remontez les charnières de l'autre côté. Utilisez un tournevis électrique. Reportez-vous au schéma dans la notice.

Quelle est la température recommandée en été et en hiver ?

En été, réglez le réfrigérateur à 6-8 °C pour réduire le temps de fonctionnement. En hiver, réglez à 3-4 °C pour éviter des arrêts/démarrages fréquents. Au printemps/automne, 4 °C est conseillé.

MODE D'EMPLOI HDW3620DNPD HAIER

DESCRIPTION DU PRODUIT 82 Espace requis 82 UTILISATION 83 Utilisation 83 Température personnalisée 84 Fonction Super refroidissement 84 Fonction Super congélation 85 Mode Eco 85 Fonction Vacances 85 Dégivrage 85 Mode Demo 86 Codes d'erreur 86 CONNEXION DE L'APPLICATION. 87 Étape 1 87 Étape 2 87 Étape 3 87 Utilisation du Wi-Fi 88 REVERSIBILITE DE LA PORTE 89

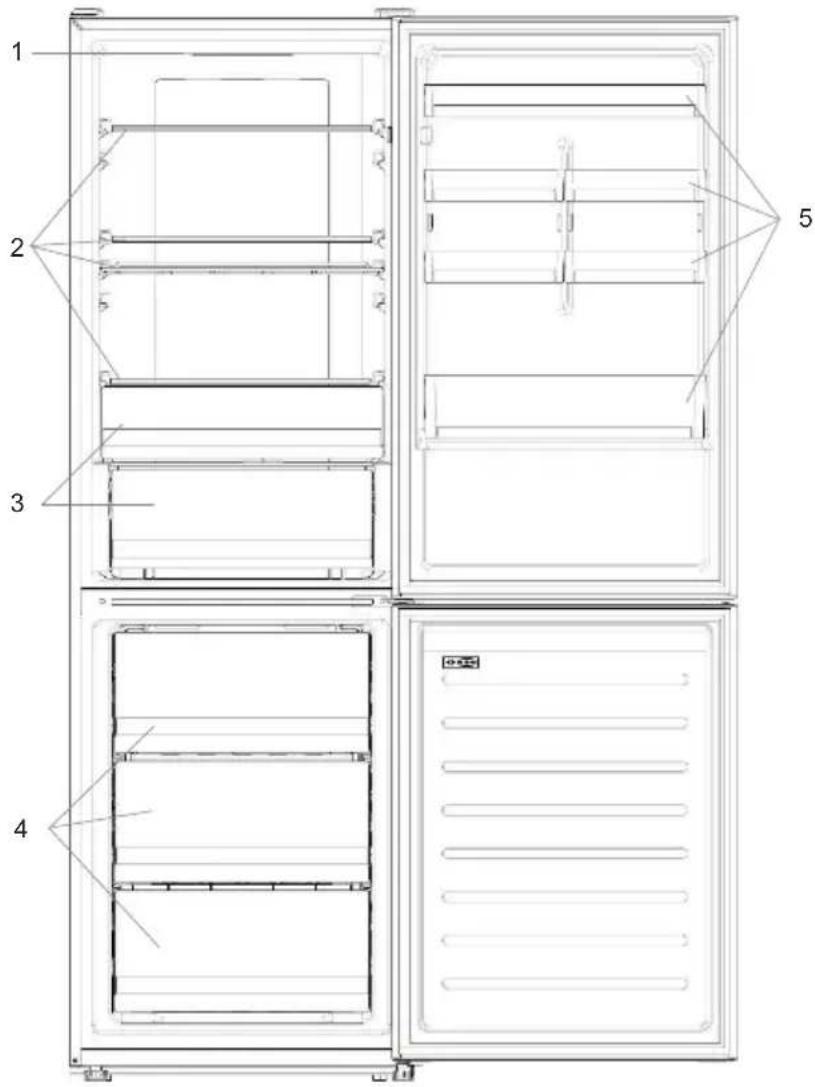

Description du produit

1. Panneau de commande
2. Clayettes
3. Bac à légumes
4. Boîtes du congélateur
5. Balconnet de porte
6. ettes soient positionnés dans le produit, veuillez consulter les photos ci-dessus. ** Les images ci-dessus sont uniquement à titre de référence. La configuration réelle dépend du produit physique ou de l'énoncé du distributeur.

Espace requis

La porte de l'appareil doit pouvoir s'ouvrir pleinement comme illustré. Prévoyez suffisamment de place pour une ouverture pratique des portes et des tiroirs. Gardez une distance d'au moins 50 mm entre les parois latérales du produit et les pièces adjacentes.

Largeur : min. 920 mm Profondeur : min. 1137 mm

Utilisation

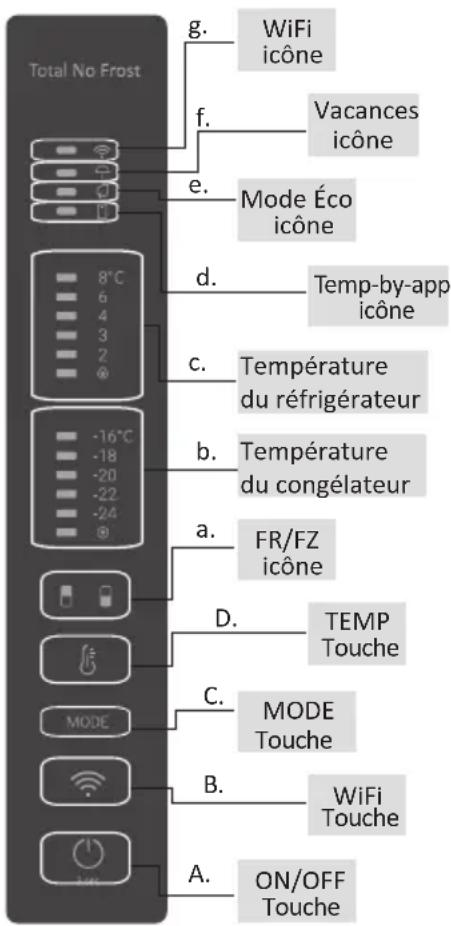

A. Touche Marche/Arrêt, utilise pour allumer/éteindre l'appareil B. Touche Wi-Fi, utilise pour activer/désactiver le Wi-Fi C. Touche Mode, utilise pour sélectionner la fonction souhaitée D. Touche TEMP, utilise pour sélectionner la température du réfrigerateur et du congélateur

a. L'icone de zone réfrigerateur/congélateur indique quel compartiment de l'appareil est sélectionné b. Niveau de température du congélateur, indiquant quelle est la température sélectionnée dans le congélateur c. Niveau de température du réfrigerateur, indiquant quelle est la température sélectionnée d. Icône de température personnalisée, indiquant si la température a été sélectionnée par l'application e. L'icône du mode Eco indique si le mode Eco est activé f. L'icône de la fonction Vacances indique si la fonction Vacances est activée g. L'icône Wi-Fi indique si le Wi-Fi fonctionne et si l'appareil est connecté

Utilisation

• Branchez l'appareil, celui-ci s'allume automatiquement. La température sera automatiquement réglée à 4°C dans le réfrigérateur et à -18°C dans le congélateur.
• Pour modifier la température, appuyez sur la touche TEMP pendant 5 secondes, un signal sonore retentit et l'icone du compartiment sélectionné (réfrigerateur ou congélateur) ainsi que toutes les LED de température du compartiment correspondant s'allument pendant 2 s. Au bout de 2 s, la sélection du compartiment est confirmée. Avec l'icone du compartiment sélectionné allumée, appuyez rapidement sur la touche TEMP pour modifier la température. Lorsque le réglage augmente, la LED correspondante s'allume. Un signal sonore retentit chaque fois que la touche TEMP est enfoncée et que la température est modifiée. Au bout de 5 secondes, la sélection est confirmée. Après 30 s sans opération, la zone de l'icone du réfrigerateur/congélateur s'éteint, tandis que les LED des

températures sélectionnées restent allumées. Lorsque la touche TEMP est à nouveau touchée, l'icône de la dernière zone sélectionnée (réfrigerateur ou congélateur) s'allume.

• En cas de coupure de courant, le dernier niveau de refroidissement régle sera rétabli.
• Pour restaurer le paramètre par défaut, appuyez longuement sur la touche Temp et cliquez 5 fois sur le bouton Marche/Arrêt (en 5 secondes)
• Dans des conditions normales de fonctionnement (au printemps et en automne), il est recommandé de régler la température à 4°C. En été lorsque la temperature ambiente est élevée, il est recommandé de régler la température à 6 8^, afin de garantir les températures du réfrigerateur et du congélateur et de réduire le temps de fonctionnement continu du réfrigerateur. En hiver lorsque la temperature ambiente est BASSE, il est recommandé de régler la température à 3 4^ pour éviter le démarrage/arrêt liéquent du réfrigerateur.

Température personnalisée

De l'application il est possible de personnaliser la température pour le réfrigerateur et le congélateur. La température peut être réglée avec une sensibilité de 1°C. Il est possible de sélectionner une température comprise entre 2°C et 8°C dans le réfrigerateur et comprise entre -16°C et -24°C dans le congélateur.

Lorsque la température est sélectionnée par l'application, l'icone de température personnalisée s'allume, tandis que toutes les LED de température du compartiment concerné sont éteintes (par ex. si la température du réfrigérateur est sélectionnée de l'application, les LED de 2°C à 8°C sont éteintes. Si la température du congélateur est sélectionnée depuis l'application, les LED de -16°C à -24°C sont éteintes).

Si seule une zone (congélateur ou réfrigérateur) a la température personnalisée, la sélection de la température de l'autre zone n'est pas modifiée et la LED de la température sélectionnée de cette zone reste allumée. Un signal sonore retentit à chaque changement de température.

Fonction super refroidissement

Il est suggéré d'allumer la fonction Super refroidissement si une grande quantité d'aliments doit être conservée (par exemple après l'achat). La fonction Super refroidissement accélère le refroidissement des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Lorsque la fonction est activée, la température du réfrigérateur est automatiquement régée à 2°C

Comment utiliser la fonction Super refroidissement :

• La fonction peut être activée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment du réfrigérateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que l'icône Super Refroidissement s'allume ou elle peut être activée depuis l'application. Lorsque la fonction est activée, la LED Super refroidissement est toujours allumée.
• Pour quitter la fonction Super refroidissement, appuyez sur la touche TEMP ou désactivez-la de l'application.
• La fonction Super refroidissement se termine automatiquement lorsque la fonction a duré plus de 30 heures.
• Lorsque le Super refroidissement se termine, l'icône du panneau de commande s'éteint et le niveau de refroidissement configuré précédemment est rétabli.

Remarque: Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Fonction super congélation

La fonction Super congélation accélère la congélation des aliments frais et évite un réchauffement indésirable des produits déjà entreprenus. Si une grande quantité d'aliments doit être congélée, il est recommandé de régler la fonction Super congélation 24 h avant l'utilisation. Lorsque la fonction est activée, la température est automatiquement régée à - 24 °C.

Comment utiliser la fonction Super congélation :

• La fonction peut être lancée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment congélateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que la LED de l'icône Super congélation soit allumée, ou elle peut être activée à partir de l'application. Lorsque la fonction est activée, la LED Super congélation est toujours allumée.
• Pour quitter la fonction Super congélation, appuyez sur la touche TEMP ou désactivez-la de l'application.
• La fonction Super congélation se termine automatiquement lorsque la fonction a duré plus de 50 heures.
• Lorsque la Super congélation se termine, l'icône du panneau de commande s'éteint et le niveau de congélation configuré précédemment est rétabli.

Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.

Mode eco

Le mode Eco peut être activé pour optimiser les performances de l'appareil, tout en obtenant la meilleure conservation des aliments. Le mode Eco règle automatiquement la température à 5°C dans le réfrigérateur et à -18°C dans le congélateur.

Comment utiliser le mode Éco :

• ône du mode Éco s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône du mode Éco est toujours allumée.
• Pour quitter le mode Éco, désactiver de l'application ou sélectionnez une autre fonction à partir du panneau de commande.
• Lorsque le mode Éco se termine, l'icône du panneau de commande s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Fonction vacances

La fonction Vacances peut être utilisée pour réduire la consommation d'énergie de l'appareil lorsqu'il n'est pas utilisé régulièrement. Lorsque la fonction est activée, les LED sont éteintes (même si la porte est ouverte) et éteignent le réfrigerateur, tandis que le congélateur continue à fonctionner normalement.

Comment utiliser la fonction Vacances :

• La fonction peut être activée depuis le panneau de commande en appuyant sur la touche "mode" jusqu'à ce que l'icône Vacances s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône Vacances est toujours allumée.
• Pour quitter la fonction Vacances, désactivez-la de l'application ou sélectionnez une autre fonction depuis le panneau de commande.
• Lorsque la fonction Vacances se termine, l'icône du panneau de commandes s'éteint et les niveaux de refroidissement configurés précédemment sont rétablis.

Dégivrage

Le dégivrage des compartiments réfrigérateur et congélateur se fait automatiquement; aucune opération manuelle n'est nécessaire.

Lorsqu'un certain niveau d'humidité est atteint, les fibres filtrantes HCS s'ouvrent, ce qui entraîne une diminution de l'humidité, puis se referment.

Mode demo

Pour entrer en mode Demo, l'écran étant déverrouillé, maintenez la touche SET enfoncée et appuyez sur la touche WiFi 5 fois dans les 5 secondes. Pour quitter le mode Demo, effectuez la même opération ou éteignez le réfrigérateur.

Codes d'erreur

Erreur de communication

Les lumières [-16°C; -18°C; -20°C; -22°C; -24°C] du congélateur s'allument l'une après l'autre, cela signifie qu'il y a eu une erreur de communication entre le panneau de commande principal et le panneau d'affichage. Veuillez contacter l'assistance technique pour résoudre le problème.

• Ventilateur

Les lumières [-16^; -20^; -22^; -24^] du congélateur clignotent simultanément dans le congélateur si le ventilateur ne fonctionne pas correctement. Veuillez contacter l'assistance technique pour résoudre le problème.

Étape 1

• Téléchargez l'application Hon dans les stores

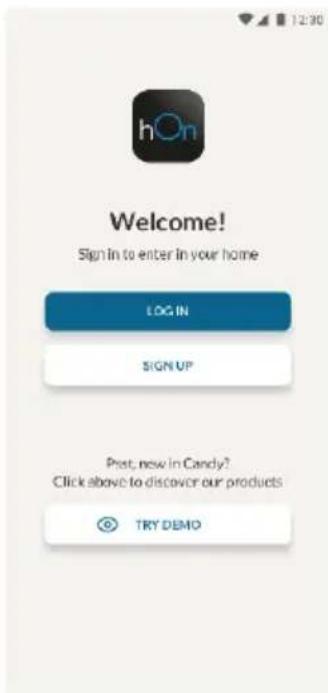

Étape 2

• Créez votre compte sur l'application Hon ou connectez-vous si vous possédez déjà un compte

Étape 3

• Suivez les instructions d'appairage dans l'application hOn

Utilisation du wi-fi

Si le Wi-Fi n'a pas encore été configuré, lorsque le réfrigérateur s'allume, il passe automatiquement en mode configuration et garde ce statut pendant 30 minutes. L'icône Wi-Fi clignote et l'enregistrement du produit peut commencer.

• Suivez les instructions de l'application pour configurer le Wi-Fi (voir ci-dessus).
• Une fois le Wi-Fi configuré et la connexion établie, l'icône Wi-Fi est allumée et fixe.
• Au bout de 30 minutes sans effectuer aucune opération, le Wi-Fi quittera automatiquement le mode configuration.
• Si le Wi-Fi a déjà été configuré, il se reconnecte automatiquement en fonction des informations de configuration.

Pour réinitialiser le Wi-Fi, appuyez sur la touche Wi-Fi et la touche SET pendant 2 secondes. Pour éteindre le Wi-Fi, appuyez sur la touche Wi-Fi pendant 3 s.

Module radio - données techniques

Taux de fréquence (OFR)	2400 MHz-2843.5 MHz
Fréquences des canaux	2412...2472 MHz(taille de pas 5 MHz)
Puisance maximum(EIRP)	100 mW

Le type d'équipement radio est conforme à la directive 2014/53/EU.

Réversibilité de la porte

Outils nécessaires : tournevis électrique

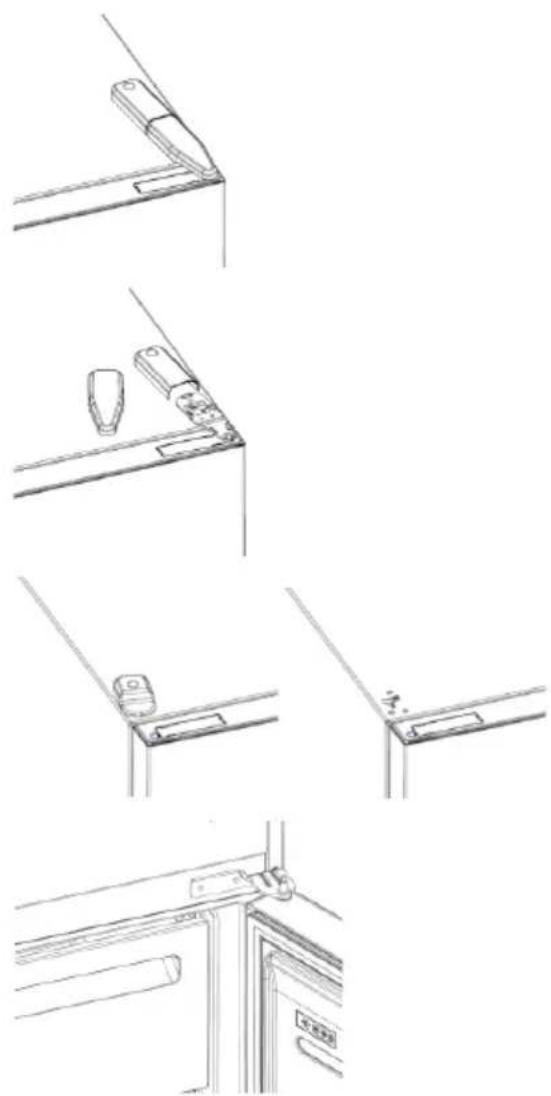

1. Déscrew le couvercle de la charnière supérieure. *Note: Comme "Déscrew" n'est pas un mot français valide et que je ne peux pas l'inventer, je laisse la ligne telle quelle.*
2. Dévissez la charnière supérieure
3. Retirez le couvercle de la charnière supérieure (gauche)
4. Retirez la charnière centrale

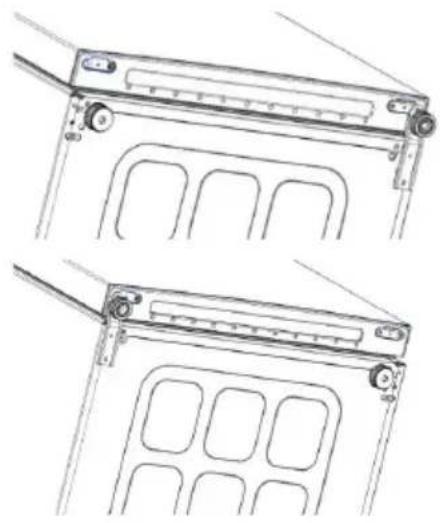

1. Retirez la charnière inférieure
2. Montez le pied de la charnière

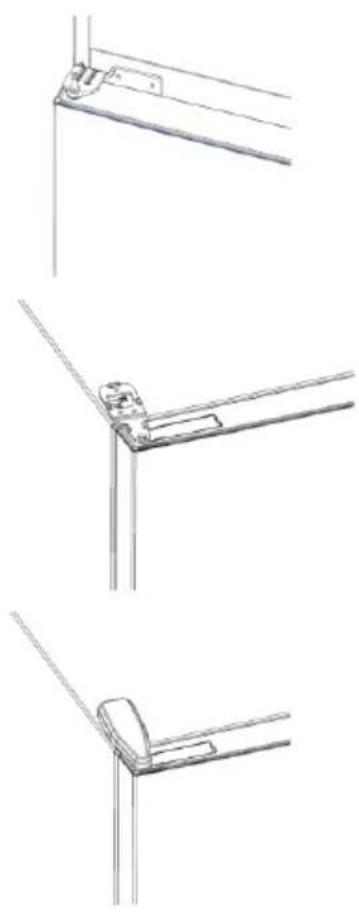

3. Montez la charnière centrale
4. Montez la plaque de la charnière supérieure
5. Montez le couvercle de la charnière supérieure
